Все забываю добавить. Пультов или так называемых клавиатур контроллера нет. Причем впечатление такое, как будто они были изначально (с завода), а после монтажа их сняли. Или еще в Сименсе до отправки?

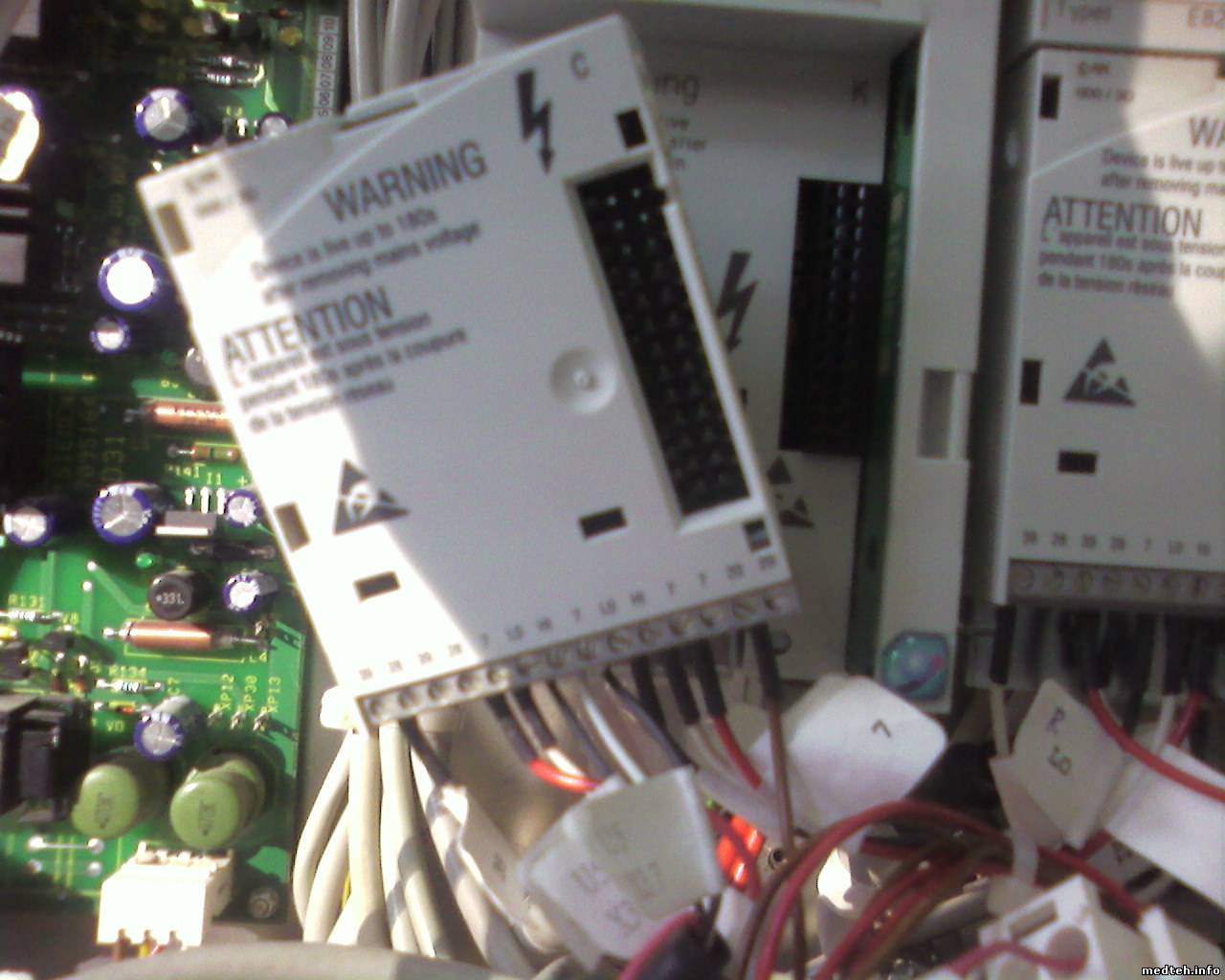

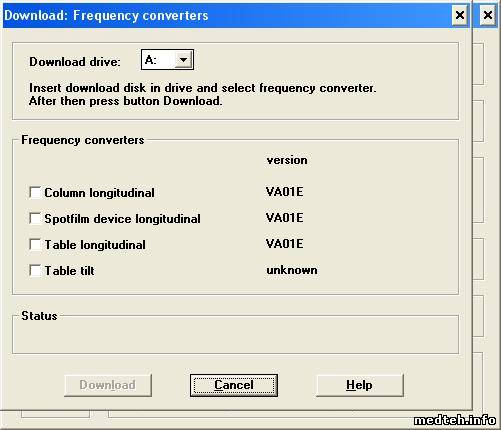

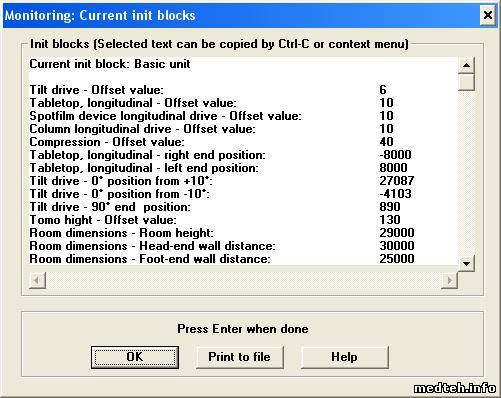

Добавляю листинг ошибки и Error log Environment из XCS SSW, откуда он взят. Также добавляю окна и их содержимое раздела Monitoring из ICONOS R100 Service Software.

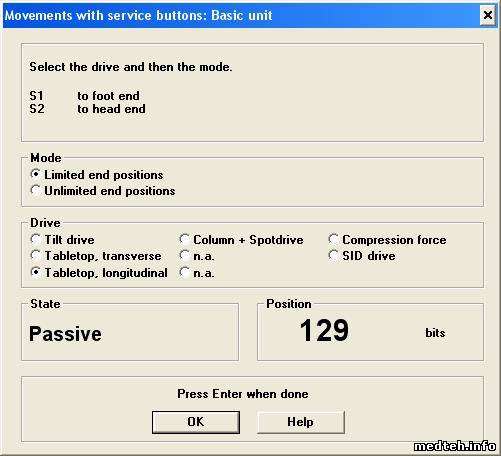

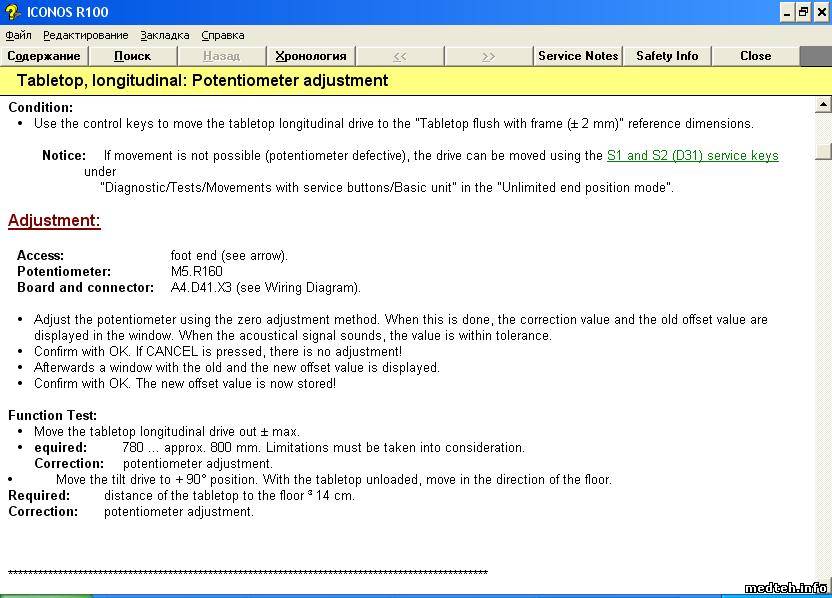

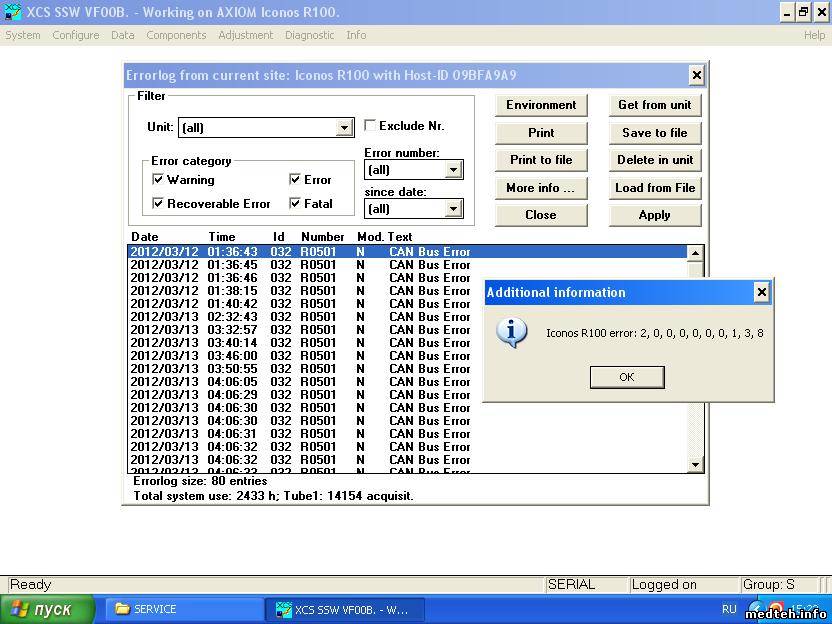

Ну и отлично. Смотрим 8638637.jpg. Читаем переменные (по порядку) - S1=2, S2=0. По таблицам букваря находим для от режима without TOMO - "Table tilt rectifier error"
Похоже на правду?
Однако, если прочитать переменные с "конца", получим S1=8, S2=3. По букварю получается "Initialization error in the CAN bus" и "Table longitudinal rectifier error".
anton26, что Вам больше нравится?
Мне больше понравился второй вариант, т.к. загрузил в "эмулятор" 09BFA9A9.er0 и увидел, что переменные для разных случаев ошибки 501 отличаются друг от друга именно с конца (изменялась S1, так сказать). Что делалось на аппарате в эти моменты?
P.S. anton26, чё - по ночам работаете?
Сообщение отредактировал UncleK - Среда, 14.Мар.2012, 17:50
Пультов или так называемых клавиатур контроллера нет. Причем впечатление такое, как будто они были изначально (с завода), а после монтажа их сняли. Или еще в Сименсе до отправки?
Ну, это не ново.... Например для программирования контроллеров LUST на КТ требуется внешний пультик с дисплеем KP100. А какие точно модели контроллеров в аппарате стоят? Можешь фото их выложить? Хотя бы понятно какой из них за что отвечает?
Дата: Пятница, 16.Мар.2012, 07:12 | Сообщение # 44
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Прошивки нaшел нa пeрвом дискe. Ну и спрятали! Нe рaботает только один Lenze. U5. Из под XP не шьется. В понедельник поставлю win98. Если не поможет - значит менять Lenze. Нa D41 не грешу - ведь U6 работает.
Дата: Воскресенье, 18.Мар.2012, 18:37 | Сообщение # 46
Участник
У вас сообщений: 65
инженер
OFFлайн
Украина
Донецк
Quote (anton26)
мне нравится больше
Если проанализировать приведенный Вами файл ошибок с точки зрения "нравится", тогда неизменной окажется ошибка S2 - "Table longitudinal rectifier error". Уж не тот ли это Lenze U5, который не "шьется"?
Дата: Воскресенье, 18.Мар.2012, 18:47 | Сообщение # 47
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Поставил Windows 98. U5 не шьется. Ради эксперимента перепрошил U6. Получилось. Перекинул все концы с U5 на U6. U6 должен быть обработан по каналу U5. U5 все равно не определяется. Виден только U6. // То есть отображается прошивка не Lenze, а какого-то другого контроллера?// Поменял местами платы D41. При этом микросхемы переставил, переключатели тоже. Ничего не изменилось. Как я понимаю, таким образом я убедился, что D41 исправна. // Слетела прошивка микросхемы на D41?// Возможно Lenze неисправен, но похоже что-то еще. Даже если поставить новый Lenze, где гарантия что он прошьется? Мысли кончились.
Дата: Пятница, 23.Мар.2012, 19:13 | Сообщение # 49
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
При перекидывании контроллеров необходимо изменить и их адрес на CAN-шине!!! А иначе куда его не подключай он будет видеться по прежнему.... Скорее всего надо искать возможность чинить контроллер или приобретать исправный...
Дата: Понедельник, 26.Мар.2012, 17:31 | Сообщение # 52
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Quote (HWMaster)

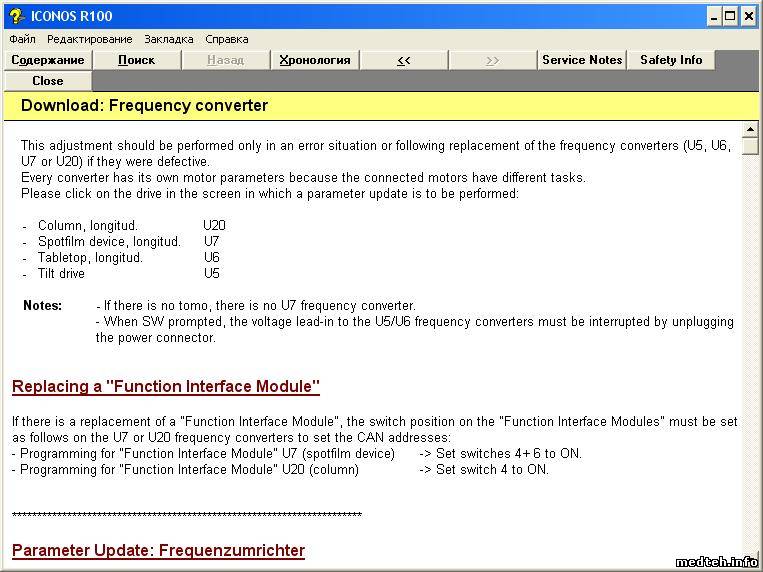

На пример на 6631665.jpg есть для U7 и U20....
Угумс... А на U5 и U6 переключателей нет... Я прекратил эксперименты. Можно купить Lenze, но я сомневаюсь, что смогу его прошить. Вызываем спецов из Новосибирска. Правда, делается это через медучреждение, так что ремонт затягивается на неопределенный срок.
Сообщение отредактировал anton26 - Понедельник, 26.Мар.2012, 17:35
Дата: Понедельник, 26.Мар.2012, 18:55 | Сообщение # 53
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
Quote (anton26)
А на U5 и U6 переключателей нет...
А что они другого типа чем U7 и U20??? Ну, на некоторых блоках стоит отдельный разьем типа-заглушки. Он и определяет адрес блока на шине. Выложи фото блоков...
Дата: Вторник, 27.Мар.2012, 16:58 | Сообщение # 55
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
А более качественное фото сделать тяжело? Надписи разобрать не возможно...:( Что там написано в левом верхнем углу панели? Могу только посоветовать внимательно изучить сьемную панель на двух контроллерах U5 и U6... и найти отличия. Возможно поможет прозвонка разьема панели и ее сравнение с панелями U7 и U20..
Дата: Вторник, 27.Мар.2012, 19:30 | Сообщение # 56
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск

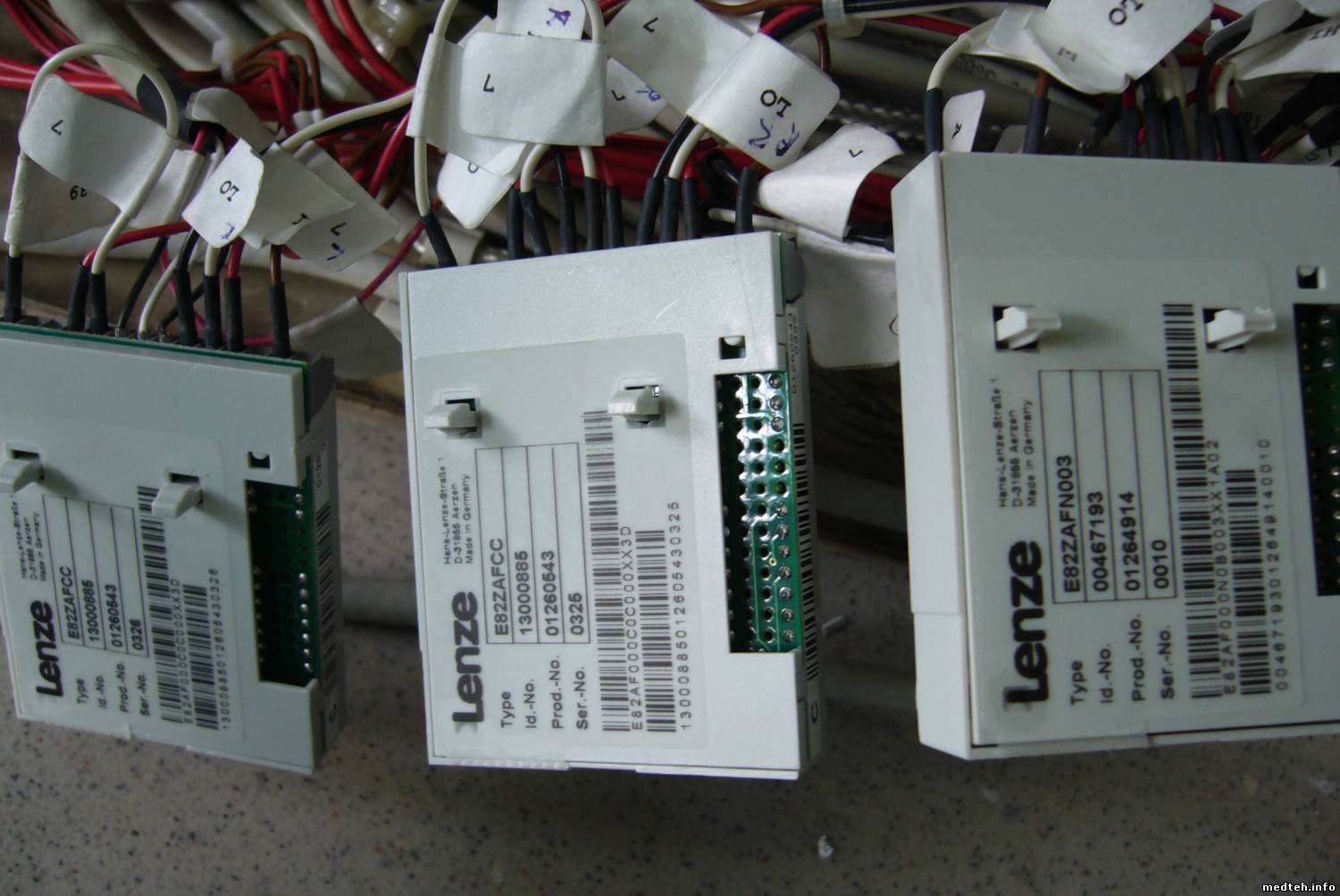

Внешних отличий на панелях U5 и U6 нет. Внутренних тоже не должно быть. Это же кросс-панели как я понимаю. Разницу между панелями U5 и U7(U20) видно на фото. Панели U5 и U6 я местами менял. Ничего не менялось. Попробую сделать фото получше.
Сообщение отредактировал anton26 - Вторник, 27.Мар.2012, 19:33

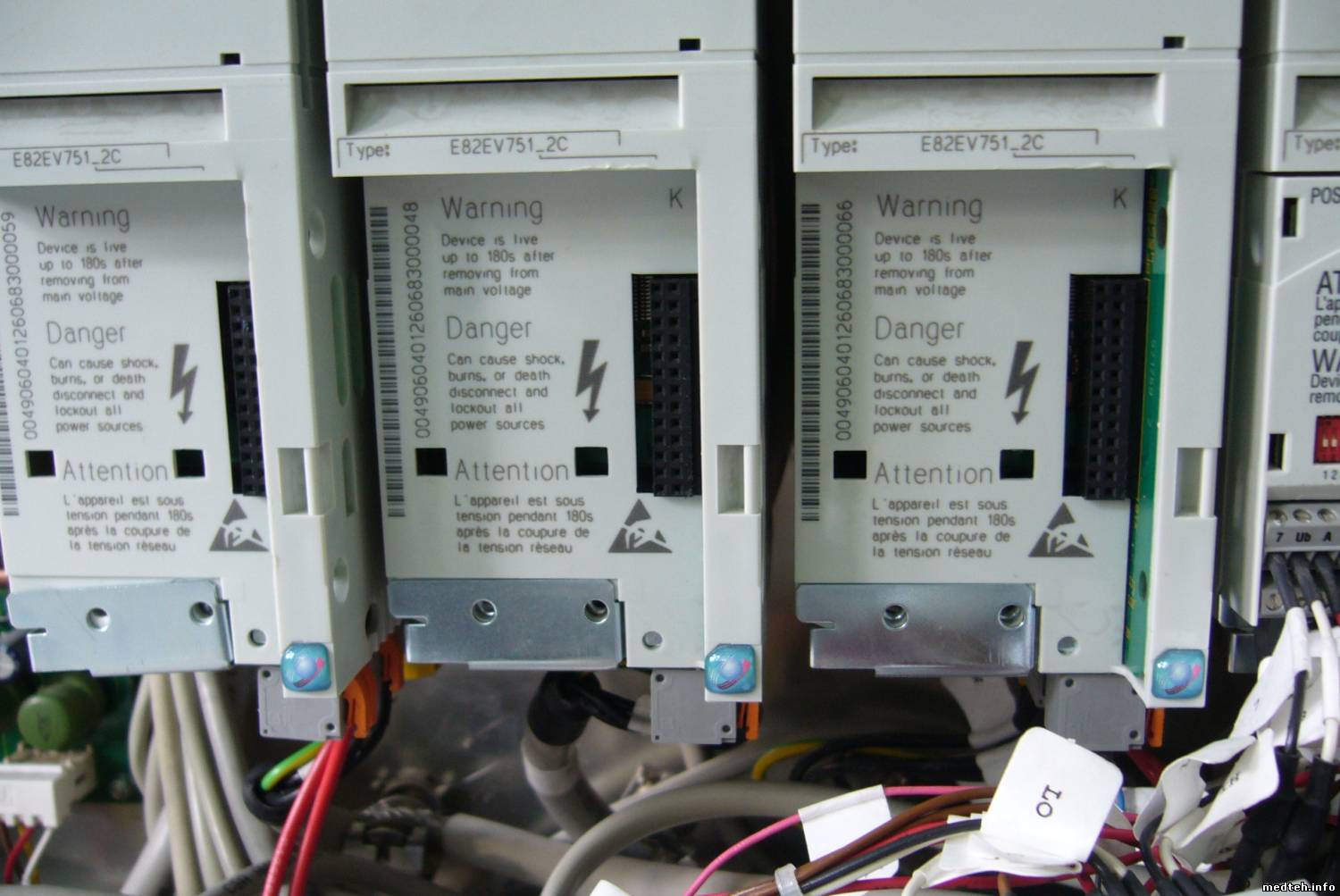

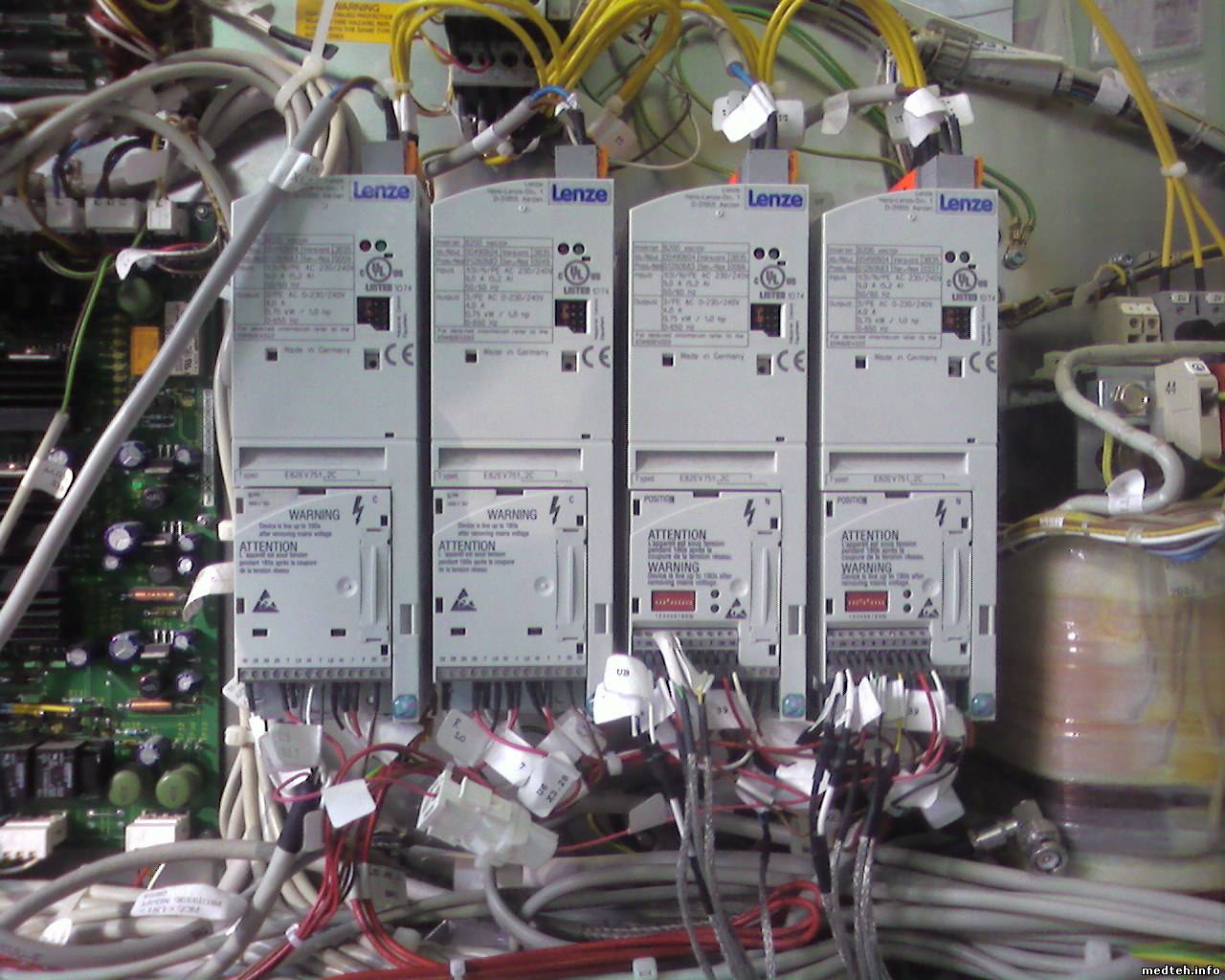

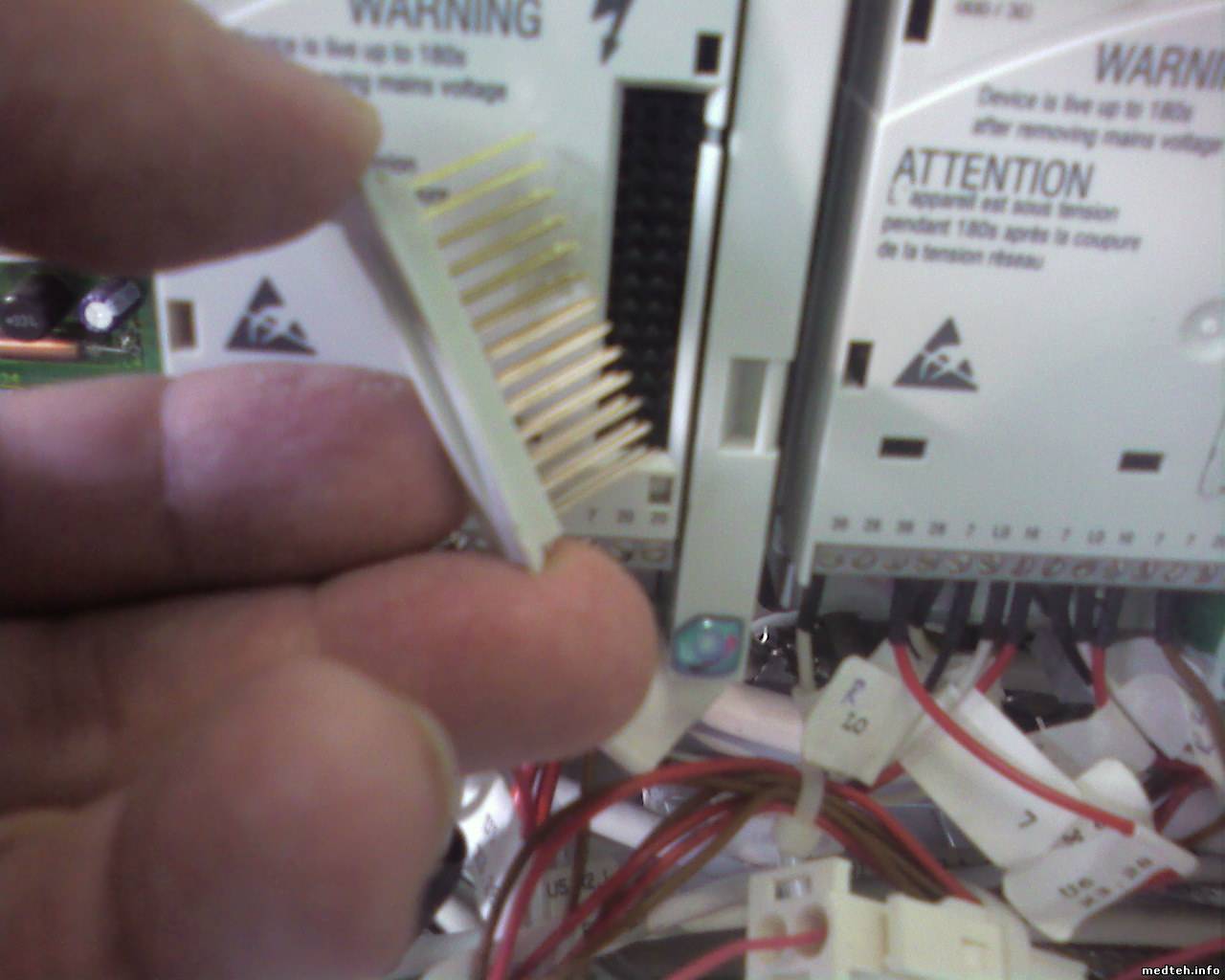

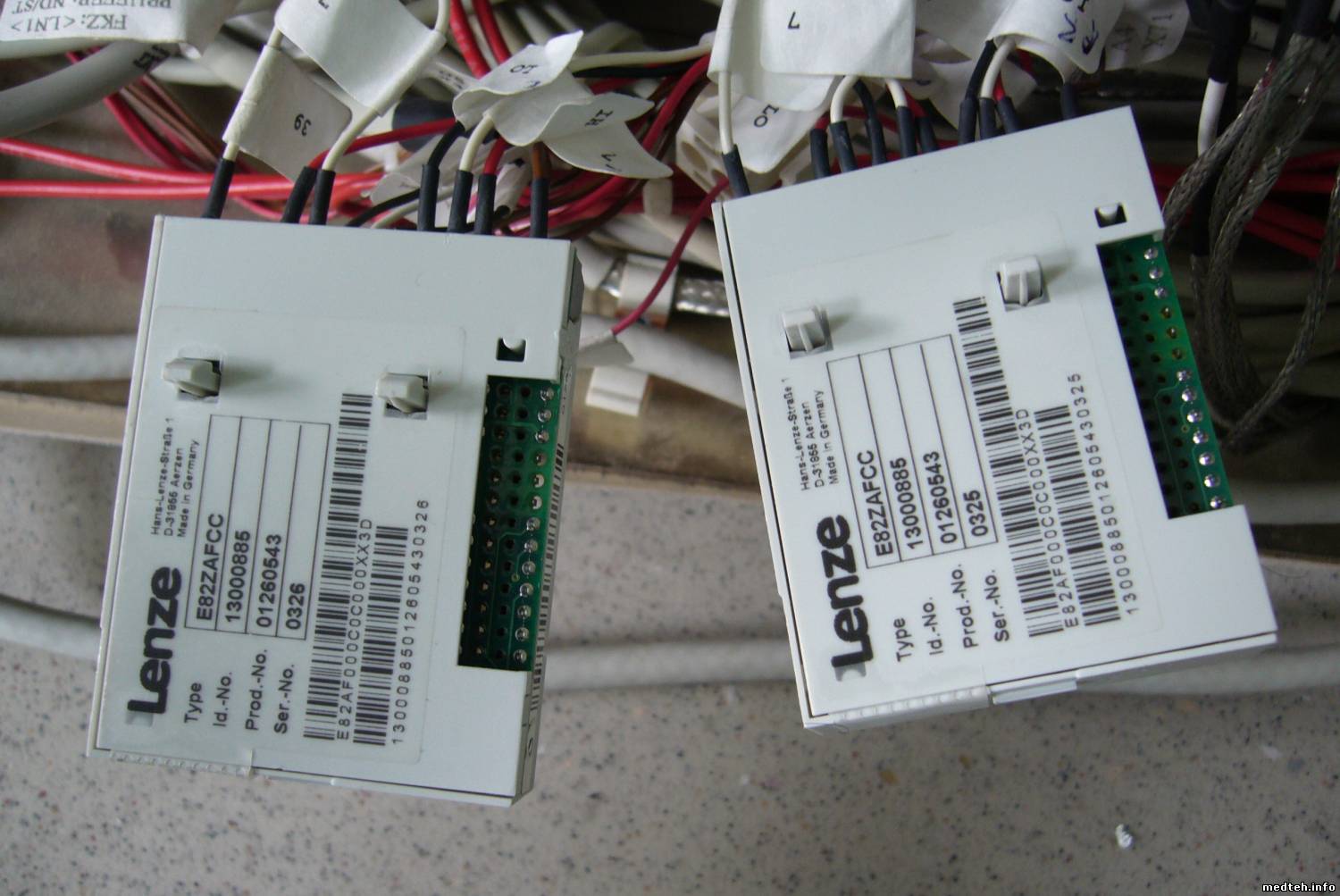

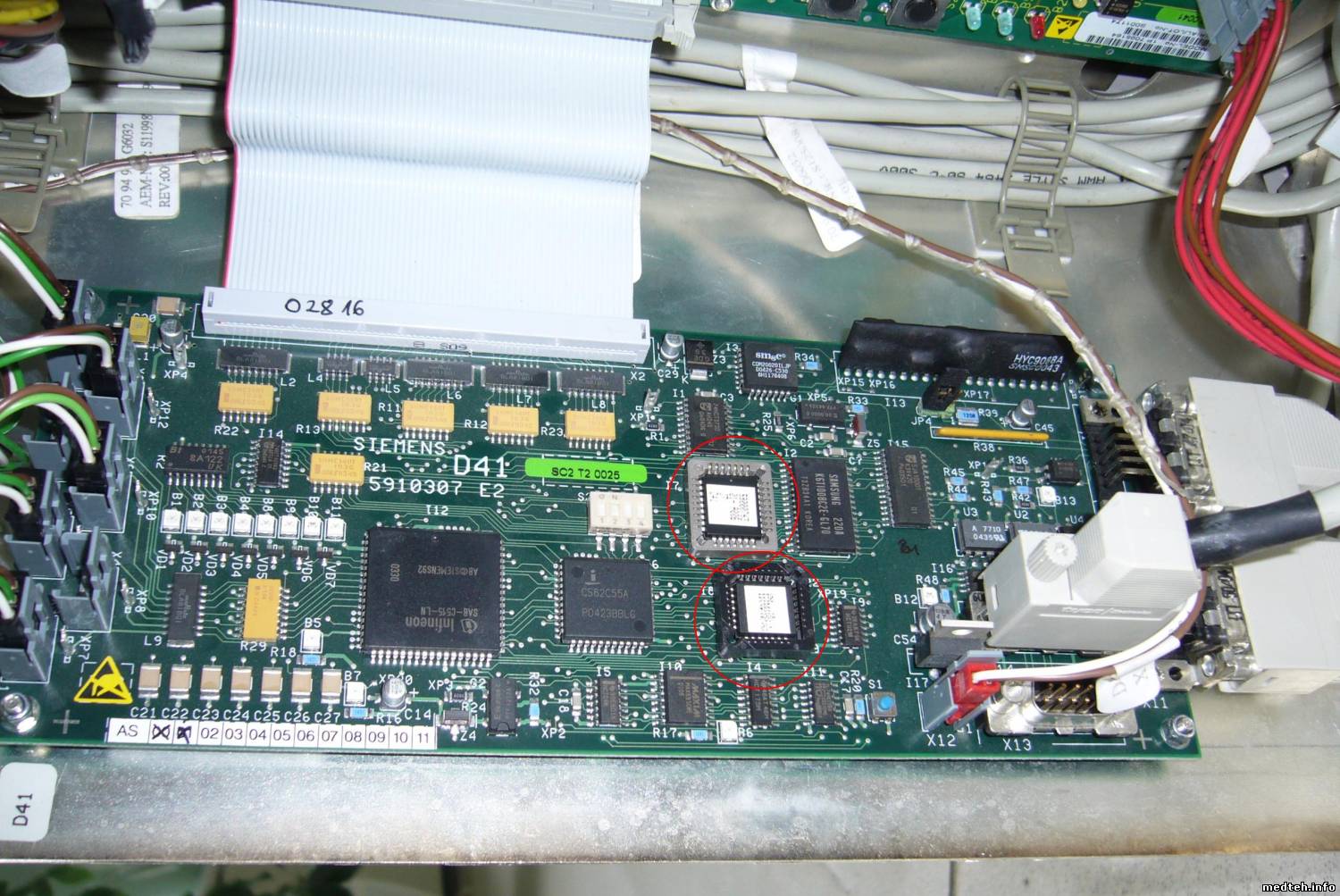

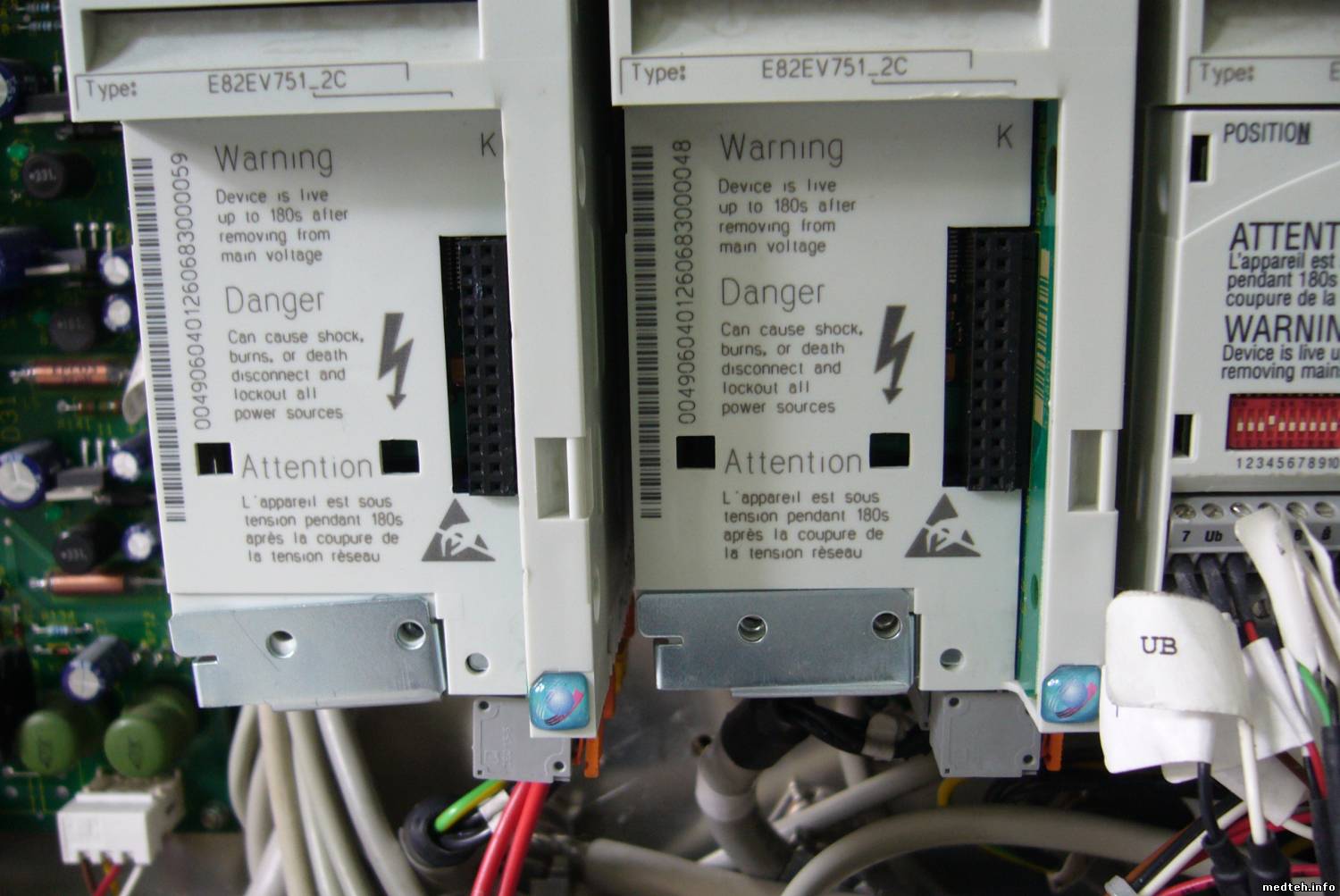

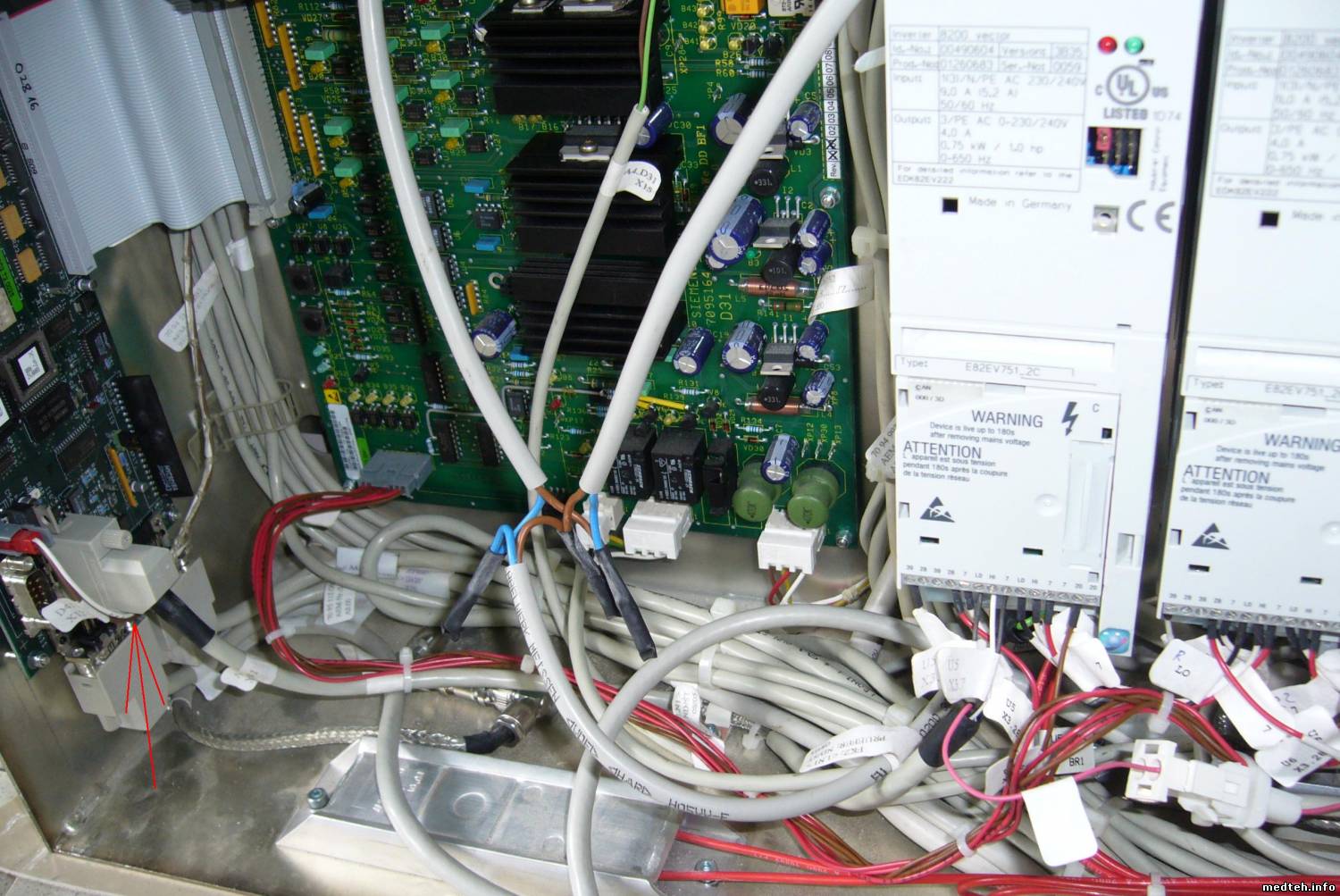

Выкладываю фото. Есть еще один момент. Управление U5 идет с платы D41 (на фото 7800718.jpg отмечено стрелкой) и D31 (соседняя), а U6 - только с D31. Плату D41 я проверил, поменяв с такой же. В аппарате есть еще одна, но функции другие. При этом пришлось менять микросхемы (на фото 3305585.jpg отмечены кружками). Вот эти микросхемы меня и смущают. Возможна одна из них вышла из строя.
Дата: Четверг, 29.Мар.2012, 17:18 | Сообщение # 59
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Мне тут Электрослесарь отписался с советом. Я открыл панель U5. Там контроллер a82c250. Померил питание: 0,4В. На такой же панели U6 5В. Все-таки Lenze сдох. Завтра сниму. Посмотрим.
Дата: Четверг, 29.Мар.2012, 19:14 | Сообщение # 60
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
CAN-шина имеет свое гальванически развязанное питание!!! В норме питание может приходить из вне на разьем, а может формироваться внутри блока. Смотри как оно сделано и от куда берется.... Вероятнее всего в данном случае оно внутреннее... У тебя есть с чем сравнивать. Если блок U6 исправен... Возможно вся проблема в питании приемника CAN-шины... Преобразователе... Опять же выложи фото внутренностей панели и самого блока...
Сообщение отредактировал HWMaster - Четверг, 29.Мар.2012, 20:01
Дата: Понедельник, 02.Апр.2012, 19:15 | Сообщение # 62
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Провел очередной эксперимент. Кросс-панель от U5 поставил на U6. Для верности подкинул концы от U6. Как я понимаю, если кросс-панель исправна, на контроллере CAN должно появится 5В. Не появилось. И без концов тоже не появилось. Положил рядом обе платы кросс-панелей. Вызвонил все, что можно вызвонить. Полностью идентичны. Контроллер CAN неисправен и садит напряжение? Очень интересно подается питание на контроллер (1). С элемента (2). Диод? Зачем? Звонится элемент (2) одинаково на обеих платах. ~1000 Ом в одну сторону и ~180 Ом в другую. В свою очередь питание на элемент (2) подается с микрухи (3). Описалово на них не нашел. Предполагаю, что найти элементы тоже будет не просто.
Дата: Понедельник, 02.Апр.2012, 19:36 | Сообщение # 63
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация
русский
Элемент 2 больше на конденсатор похож номиналом 10*10`7=100мкФ на 10В. Скорее всего по питанию стоит. А2611 - это скорее всего оптопара. Надо поискать по марке производителя и поназванию 2611, по быстрому такой вариант попался http://www.chipdip.ru/product/hcpl-2611-avago.aspx
Дата: Понедельник, 02.Апр.2012, 21:02 | Сообщение # 64
Стажер
У вас сообщений: 43
электрослесарь
OFFлайн
Российская Федерация
деревня Мурино
Не надо ничего искать!!!Елемент 2 - SMD электролит/он исправен/.Сделай фото с обратной стороны и неплохо было-бы на просвет посмотреть.ВЫЛОЖИШЬ ФОТО - ОТПИШУ ЧТО ДЕЛАТЬ ДАЛЬШЕ!!!!!!!!!!
Дата: Понедельник, 02.Апр.2012, 21:51 | Сообщение # 65
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
Quote (Электрослесарь)
ОТПИШУ ЧТО ДЕЛАТЬ ДАЛЬШЕ!!!!!!!!!!
Так и так понятно что дальше... Хотя обратную сторону платы все таки хочется увидеть... В первую очередь надо проверить исправность "самовосстанавливающегося" предохранителя ( зелененький элемент около правого нижнего по фото угла DC/DC конвертора SRN-2426S фирмы RECOM)... Если он исправен, т.е. звонится, проверяем исправность DC/DC конвертора SRN-2426S фирмы RECOM. Именно он питает ПРИЕМО-ПЕРЕДАТЧИК ( а не контроллер!!!) 82C250 и оптрон hcpl2611... Для этого измеряем какое напряжение приходит на него, на предохранителе. Так же можно просто подать 5В на 82C250 , если КЗ не случиться, то менять конвертор... И если он не работает то ищем замену на такое же входное напряжение и выходное напряжение 5В.
О, посмотрел фотки с депозита... Там есть и обратная сторона платки!!! Так там питание 82C250 сделано с импульсным стабилизатором!!! Стоит ИМС MC33063... И еще один "самовосстанавливающегося" предохранитель... Тогда понятно и наличие диода и дросселя на на верхней стороне платки. Так что надо еще и его работоспособность поверить.... А можно еще увидеть качественную фотку второй панельки, особенно левый верхний угол? Там ведь похоже прописан адрес на CAN -шине.... Вероятнее всего проблема в данной платке, сам блок можно было и не разбирать полностью...:)
Сообщение отредактировал HWMaster - Вторник, 03.Апр.2012, 00:08
Дата: Вторник, 03.Апр.2012, 19:41 | Сообщение # 66
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Quote (HWMaster)

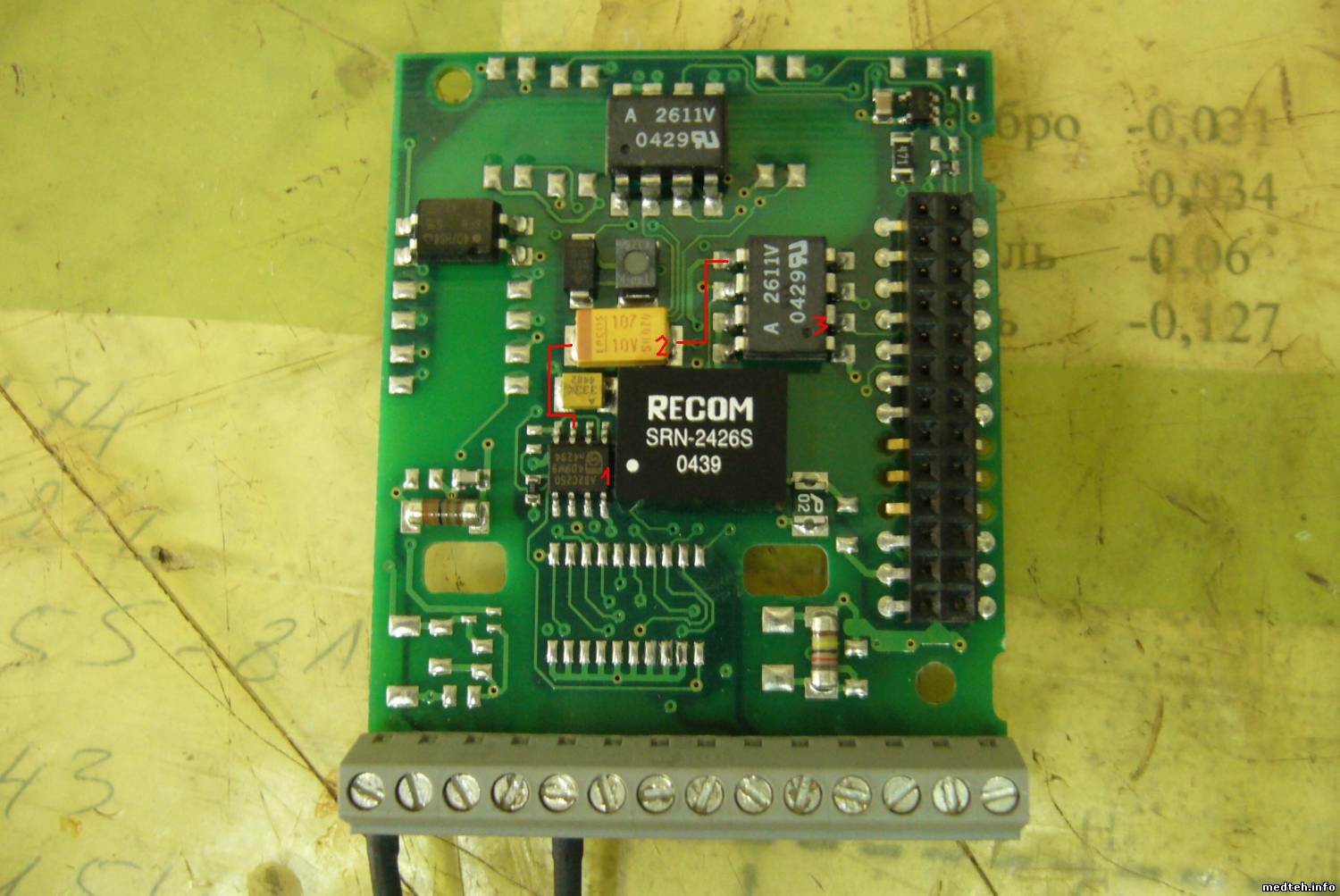

проверяем исправность DC/DC конвертора SRN-2426S фирмы RECOM
Это он сдох. С самого Lenze на него приходит 20В. Пока замену не нашел. Завтра попробую через КРЕН запитать. Придется две ставить. С 20В до 5В КРЕН5А просаживать ссыкотно. Заказал панельку из Москвы. Цена 50 евро. Но! Поставки под заказ из Германии. 12-14 недель. Ну даст бог пока на кренках поработает.
Quote (HWMaster)
А можно еще увидеть качественную фотку второй панельки, особенно левый верхний угол?

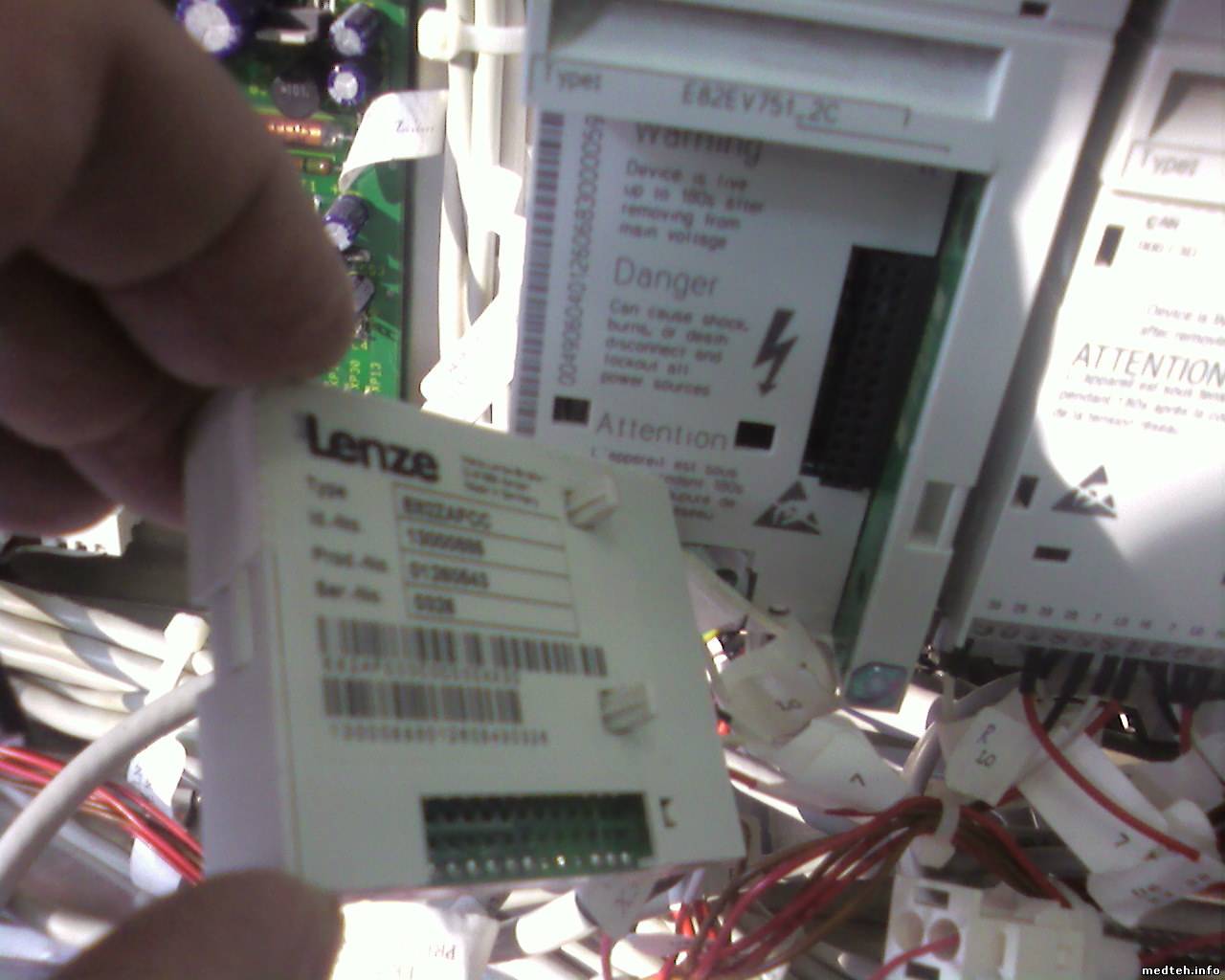

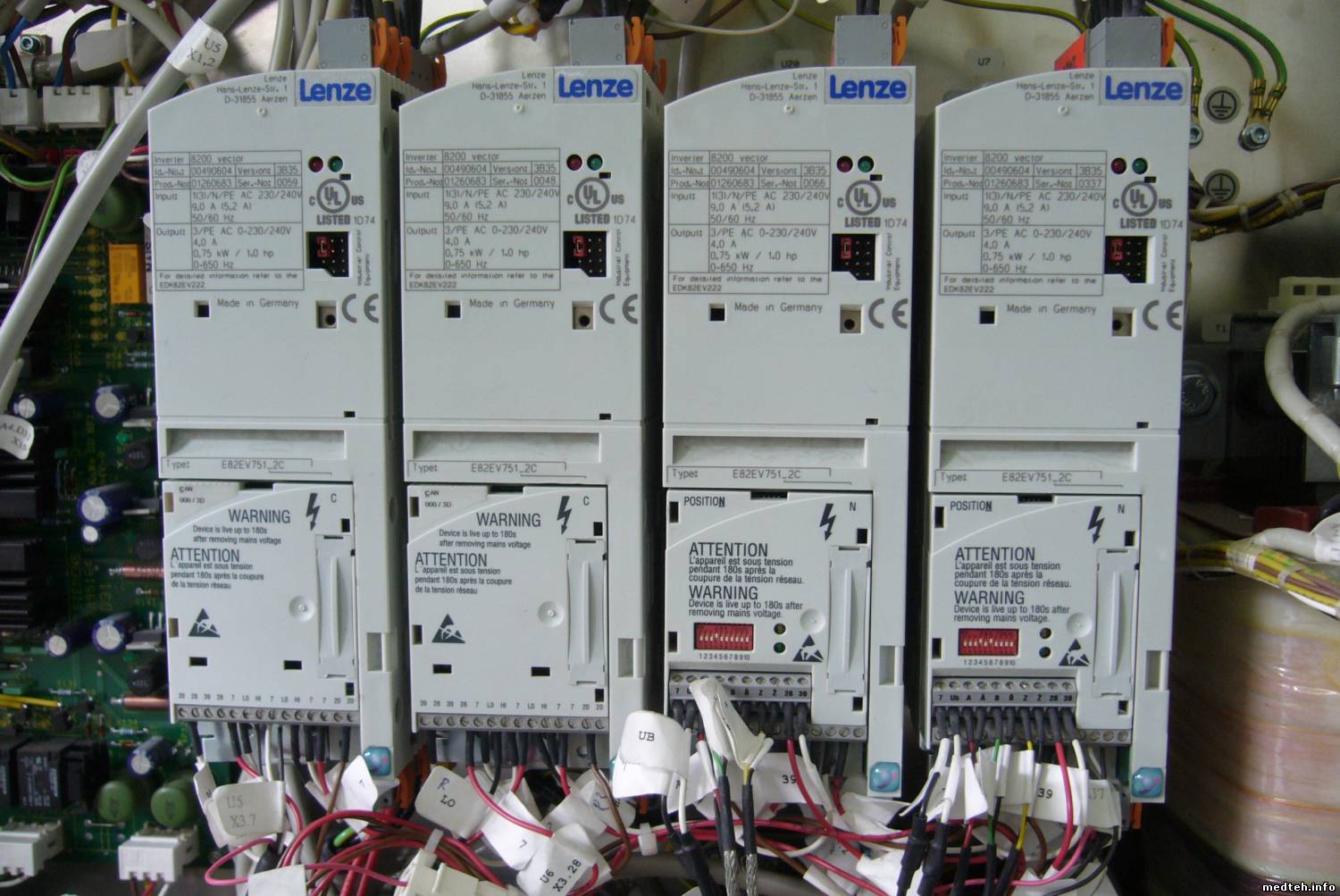

Можно. 6269396.jpg Там написано CAN 000/3D.
Quote (Электрослесарь)
Сделай фото с обратной стороны и неплохо было-бы на просвет посмотреть.
Там немцы так постарались, что на просвет ничего толком не понять. Дорожки прыгают с одной стороны на другую как никогда.
Quote (HWMaster)
Вероятнее всего проблема в данной платке, сам блок можно было и не разбирать полностью...:)
Это да. Но уж очень любопытно было внутрь заглянуть.
Дата: Вторник, 03.Апр.2012, 20:27 | Сообщение # 67
Стажер
У вас сообщений: 43
электрослесарь
OFFлайн
Российская Федерация
деревня Мурино
C КРЕНами не торопись. ПРОВЕРЬ ГАЛЬВАНИЧЕСКУЮ РАЗВЯЗКУ!!!!!!!!!!!!!!!!!!! А преобразователь возьми любой фирмы в магазине /подходящий по мощности и напряжениям/ хоть на проводах повесь.УСПЕХОВ!!!!!!!!!
Дата: Вторник, 03.Апр.2012, 20:40 | Сообщение # 68
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
НЕ ВЗДУМАЙ СТАВИТЬ ТУДА ЛЮБОЙ СТАБИЛИЗАТОР!!!! Там необходима гальваническая развязка!!! Ставь как советуют любой DC/DC конвертор ( преобразователь) с входным напряженитем 18-36V и выходным 6-12V... Либо используй внешний БП на 6-10В!!! НО ОБЯЗАТЕЛЬНО ГАЛЬВАНИЧЕСКИ РАЗВЯЗАННЫЙ!!! И предварительно проверь работу стабилизатора на MC33063.
Сообщение отредактировал HWMaster - Среда, 04.Апр.2012, 07:40
С КРЕНками я и правда поспешил. Преобразователя DC/DC не нашел. Обещали привезти, но не скоро. Взял питание с соседней панели. Страшно... Опасно... А что делать? Подпаялся к выходу рабочего конвертера. Поставил панель на место. Прокинул провода наружу. То же самое сделал на неисправной панели. На исправной панели на выходе 22В. Сначала кинул тоненькие "сопли" чтобы не спалить рабочую панель. Когда убедился, что все работает, сделал нормальные скрутки. Ошибка исчезла. Collision остался. Стол поворачивается. Параметры выставляются. Снимки идут. Не ездит столешница вдоль пациента (вверх-вниз). Трубка с кассетоприеником тоже. С трубкой вроде говорят проблемы были и раньше. Хоть бы столешницу запустить.
Возможно я сам внес неисправность. Когда перешивал U6. А ведь еще и D41 местами менял...
D41 не виновата.Разбирайся с Лензами.Раньше ты писал,что на рабочей микросхеме 5В,а сейчас пишешь - на выходе22В.РАЗБЕРИСЬ!!!!!!!А лучше запитаться,как писал HWMaster от отдельного источника.Не забудь при этом выпаять неисправный преобразователь.Значит действуешь так - УБИРАЕШЬ СВОИ ПРОВОДА , ВЫПАИВАЕШЬ ПРЕОБРАЗОВАТЕЛЬ И ЗАПИТЫВАЕШЬ ОТ 6В БАТАРЕЙКИ ПЛАТУ, Только так ты сможешь судить о правильности работы аппарата.И НИКАКИХ ПЕРЕМЫЧЕК!!!!!!! ДЕРЗАЙ!!!УСПЕХОВ!!! И самое главное НЕ ТОРПИСЬ - ПОСИДИ ПОКУРИ ПОДУМАЙ а потом бери паяльник.
Сообщение отредактировал Электрослесарь - Среда, 04.Апр.2012, 22:45
Дата: Четверг, 05.Апр.2012, 01:00 | Сообщение # 71
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация
USSR
Quote (anton26)
Ошибка исчезла.
Т.е. ленз U5 начал работать? Как он видется из XCS?
На основе R200 могу сказать, что там два синхронных движения (трубка и кассетоприемник) относительно стола для обычного режима и не синхронное для томографии. Потенциометры должны быть выставлены на одинаковое положение (напряжение) с точностью 100мВ. И линеаризация должна быть откалибрована. Возможно надо эту процедуру повести?
Quote (Электрослесарь)
сейчас пишешь - на выходе22В
Это по видимому на выходе DC/DC конвертора ( преобразователя)... Вероятно он не стабилизированный... Доки на него что то на вскидку не нашел...
Дата: Четверг, 05.Апр.2012, 18:11 | Сообщение # 72
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Quote (Электрослесарь)
Раньше ты писал,что на рабочей микросхеме 5В,а сейчас пишешь - на выходе22В.РАЗБЕРИСЬ!
Разъясняю. Я смотрел питание на A82C250, т.к. именно на него приходят концы с D41. На работающей панели на нем 5В. Логично. Это же питание микросхемы. А на неисправной панели 0,4В. Логично было бы подать 5В и посмотреть чем это кончится. Но изначально питание с Lenze на панель приходит через SRN-2426S (DC/DC конвертер). Приходит на него 20В. А выходит... 22В! Понять не пытаюсь. Тогда логично подать на выход SRN-2426S 22В. Тем более, что на рабочей панели вход звонится как 1,8 кОм, а на нерабочей как обрыв. Но где взять 22В? Над блоком питания пока работаю. А ничего умнее, чем взять с соседней панели пока не нашел.
Quote (HWMaster)
На основе R200 могу сказать, что там два синхронных движения (трубка и кассетоприемник) относительно стола для обычного режима и не синхронное для томографии. Потенциометры должны быть выставлены на одинаковое положение (напряжение) с точностью 100мВ. И линеаризация должна быть откалибрована. Возможно надо эту процедуру повести?
Обязательно проведу. За совет низкий поклон. Сегодня узнал, что томография не работает уже 4 года. При управлении с пультов ничего не происходит. При переходе в режим управления с D31 (кнопками S1 и S2) (3786444.jpg) начинает движение, но через 2-3 секунды выбивает все 4 Lenze. Подозрение на неисправность U20. Поэтому пока решил добить столешницу.
Quote (HWMaster)
Т.е. ленз U5 начал работать? Как он видется из XCS?

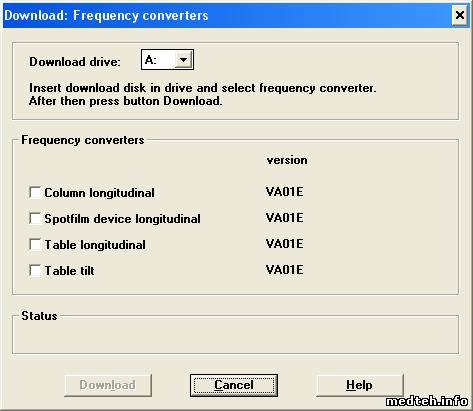

Да, работает. Стол поднимается вертикально, опускается горизонтально. Слезы счастья наворачиваются на глаза... Ладно, это уже на другом форуме... из программы это видится так: 9617343.jpg
Столешница... Столешницей управляет U6. Влево-вправо (относительно корпуса пациента) столешница ходит. Вперед-назад нет. При управлении с пультов звучит писк. При длительном нажатии на пульте появляется ошибка 256/032 (0695024.jpg). При переходе в режим управления с D31 (кнопками S1 и S2) движения не происходит, но U6 выбивает (загорается красная лампочка).

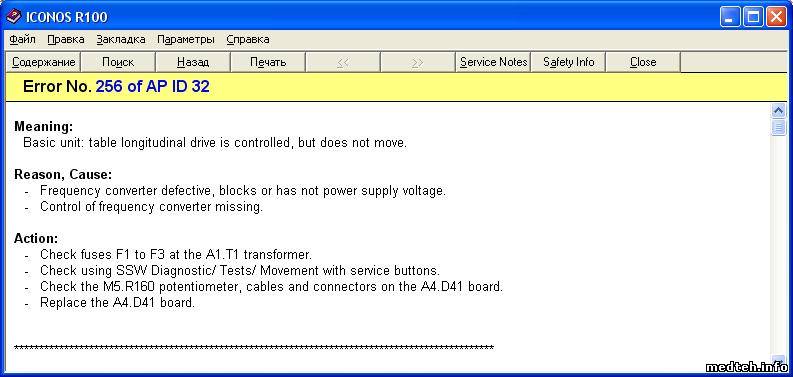

Читаем мануал: Error No. 256 of AP ID 32 Meaning: Basic unit: table longitudinal drive is controlled, but does not move. Reason, Cause: - Frequency converter defective, blocks or has not power supply voltage. - Control of frequency converter missing. Action: - Check fuses F1 to F3 at the A1.T1 transformer. - Check using SSW Diagnostic/ Tests/ Movement with service buttons. - Check the M5.R160 potentiometer, cables and connectors on the A4.D41 board. - Replace the A4.D41 board.
По-русски: Ошибка 256/32. Значение: Базовый блок: столешница в продольном направлении управляется, но не двигается. Причина: - Дефект преобразователя частоты, заблокировано или отсутствует напряжение питания. - Отсутствует управление частотным преобразователем. Действия: - Проверьте предохранители F1-F3 на A1.T1 трансформатора. - Проверьте с помощью SSW Диагностика/ Проверка/ Движения управление с кнопки. - Проверьте M5.R160 потенциометр, кабели и разъемы на плате A4.D41. - Заменить плату A4.D41.

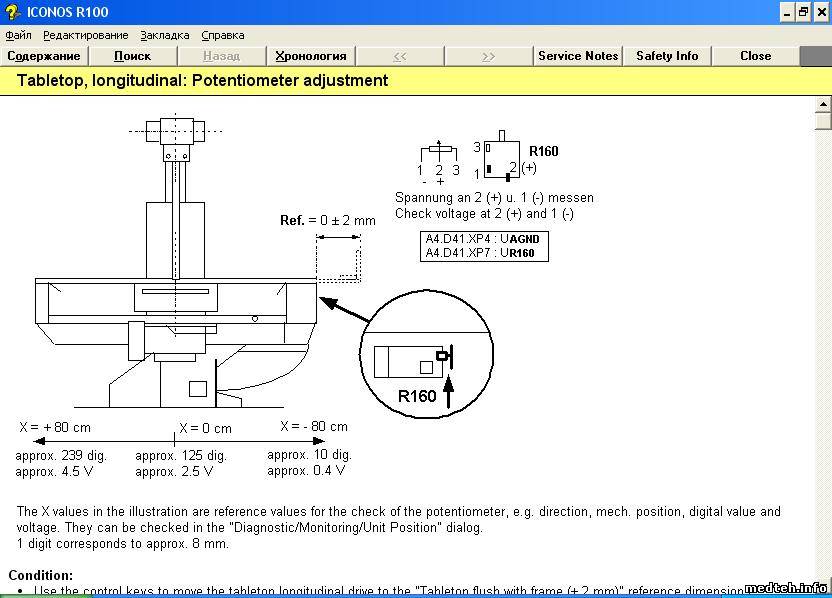

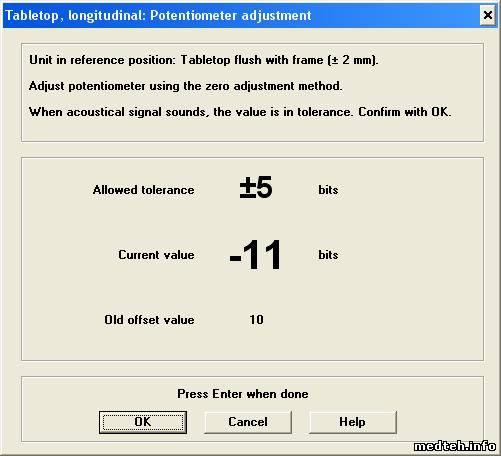

Предохранители исправны. Про управление кнопками S1 и S2 уже написал. Выбивает Lenze. С потенциометром было чуть интереснее. Если правильно понял (описание на 1227050.jpg, 9590538.jpg, 4820402.jpg), его крепление надо чуть ослабить, сдвинуть, покрутить, после сигнала поставить на место и закрепить. Все сделал. Никаких изменений. Кабели и разъемы целые. Заменить плату... D41 знаю. Что такое A4?
Дата: Четверг, 05.Апр.2012, 23:02 | Сообщение # 74
Стажер
У вас сообщений: 43
электрослесарь
OFFлайн
Российская Федерация
деревня Мурино
Quote (anton26)
При управлении с пультов звучит писк
Поздравляю тебя ты попал еще на одну Лензу.Но не так все плохо.Неисправность эту мы устраним.На всех приводах стоит тормозная муфта.Стоит она прямо на валу двигателя - без напряжения вал заторможен при подаче 24В вал растормаживается.ЕЕ можно увидеть на двигателе поворота если снять кожух вентилятора.Управляет муфтой релюшка,которая стоит в Лензе.Небольшая такая около 3см в длину см2 в высоту и 0,5 где-то в ширину скажем так высокая худая.Вычислишь ее по проводам,но надо полностью разобрать Лензу.С этой релюхой связано две неисправности. 1.Подлипает.Тогда движение не тормозится и может не остановится ЭСУ или коллона,падает штатив. 2.Не замыкает.Тогда вал не растормаживается, воет Ленза и срабатывает защита по току.У тебя такой случай.Задача - поменять реле.Релюшку покупал в магазине/дорогая зараза - около 1000 рублей/.Поменял и все работает.
Дата: Четверг, 05.Апр.2012, 23:15 | Сообщение # 75
Стажер
У вас сообщений: 43
электрослесарь
OFFлайн
Российская Федерация
деревня Мурино
В продолжение первого письма грустная новость - реле битое выбросил потому тип не скажу/уже раньше все перекопал другой товарищ тип спрашивал/.Если резберешь Лензу пришли фото релюхи/на всякий случай/.Совсем забыл,причина подгорания контактов реле - плохо прикрученый диод.Стоит,обычно,на клемнике по схеме _ паралельно обмотке муфты.Назначение его объяснять не буду/должен сам понимать/.Короче поменяешь реле - проверь диод.ДЕРЗАЙ!!!!!!!!
Сообщение отредактировал Электрослесарь - Четверг, 05.Апр.2012, 23:24
Дата: Пятница, 06.Апр.2012, 16:27 | Сообщение # 77
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Quote (anton26)
Посмотри вот что можешь поставить:
Да я все понимаю, но для этого надо ехать в город, предварительно созваниваться, искать, узнавать... Спасибо за ссылки, обязательно займусь.
Quote (Электрослесарь)
Совсем забыл,причина подгорания контактов реле - плохо прикрученый диод.Стоит,обычно,на клемнике по схеме _ паралельно обмотке муфты.
Красава! Именно в этом месте был плохой контакт. Муфта недовытягивалась. Реле еще не дожарилось. Протянул - все заработало.
Quote (Электрослесарь)
Если резберешь Лензу пришли фото релюхи
Ну я уже столько фоток выложил... Кажется, там все есть. Смотри в теме внимательно.
Всем спасибо! Сейчас вернул аппарат в исходное состояние! Работает все, кроме томографии. Как я уже писал, томография не работает 4 года. Шеф говорит, что она там не сильно нужна. Но мы же не можем ронять честь мундира! Тем более, что шеф не разрешает работать на аппарате, пока не оплатят ремонт. Короче никто никуда не торопится. Из Германии идет Lenze с новой панелью. А я в это время, неторопясь, пытаюсь восстановить томографию. Промерял потенциометры трубки и кассетницы. Все четко. Попробовал прошить U20, U7. U7 не проснулся. Значит, в понедельник начну с него.
Quote (Электрослесарь)
Управляет муфтой релюшка,которая стоит в Лензе.Небольшая такая около 3см в длину см2 в высоту и 0,5 где-то в ширину скажем так высокая худая.

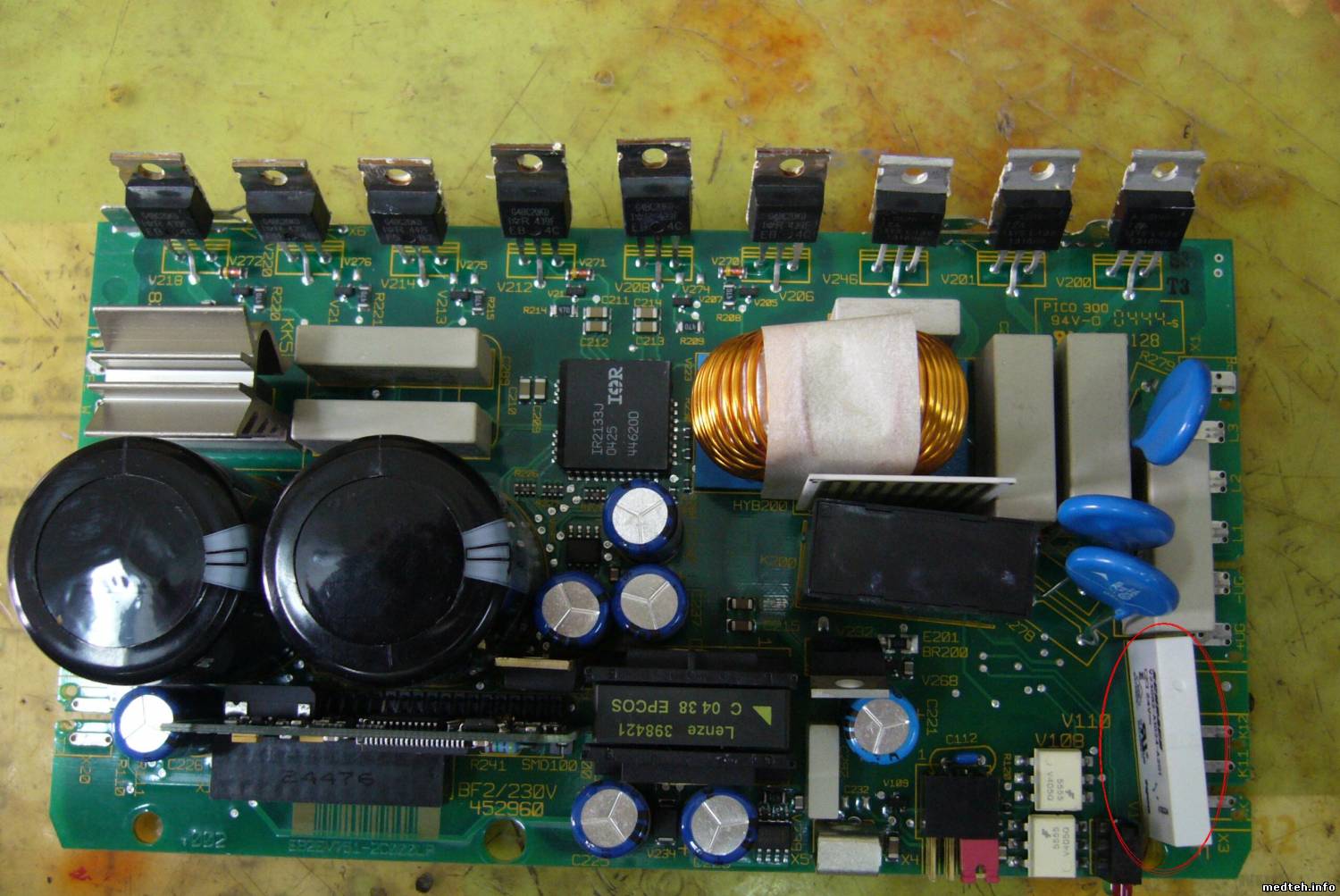

Судя по описанию вот это. 8190302.jpg В правом нижнем углу.
Дата: Пятница, 04.Май.2012, 23:24 | Сообщение # 78
Заглянувший
У вас сообщений: 1
Радиоинженер
OFFлайн
Российская Федерация
Волгоград
Появилось желание сохранять снимки на жесткий диск для последующего анализа. Глянул - на мониторе D-sub разьем используется. Ну, думаю, плату видеозахвата надо, и все. Купил следующее устройство: http://www.epiphan.ru/products/frame-grabbers/vga2usb/ Естественно, не работает Начал разбираться- там свой стандарт передачи видеосигнала из-за требований к количеству градаций серого. Подскажите, какой стандарт передачи видео используется на данном рентгенаппарате?
Дата: Вторник, 19.Июн.2012, 22:28 | Сообщение # 79
Стажер
У вас сообщений: 43
электрослесарь
OFFлайн
Российская Федерация
деревня Мурино
Стандарт там обычный - правда американский частота кадров 60Гц частота строк больше30кГц/насколько помню/.Обычная плата видеозахвата не пойдет.На сотке не пробовали захватывать а на ангиографах/соответственно и на R200/ спокойно берет.Но дорогая зараза.
