Заменил пробитый полевик, однако мощность не выводится на max. (речь об УВЧ 30-2 - на полевиках, хотя, если посмотреть уточнение инженера Aleks-a в с.7, то это весьма странно)
УВЧ-30 на ГУ-19 ... И никаких полевиков.
Тут не гадалки, чтоб гадать, что Вы чините. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Aleks, удачи в ремонте. Данные аппараты не ремонтопригодны: полевики стоят дорого, их нужно подбирать, высокая частота не терпит не качественного исполнения ... ИМХО: В мусорку ...
Дата: Понедельник, 29.Мар.2010, 12:35 | Сообщение # 12
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Да Sept, одним точно не получится ЧИТАЙТЕ ИНСТРУКЦИЮ!!! Аппарат для УВЧ-терапии переносной УВЧ-30-2 паспорт тА3.293.030 стр.43 параграф 10.4 Отыскание и устранение причин неисправностей.
Вот где неразбериха - то ли УВЧ 30-3, то ли УВЧ-30-3 ...
.
Сообщение отредактировал ЦЕХ - Понедельник, 29.Мар.2010, 12:36

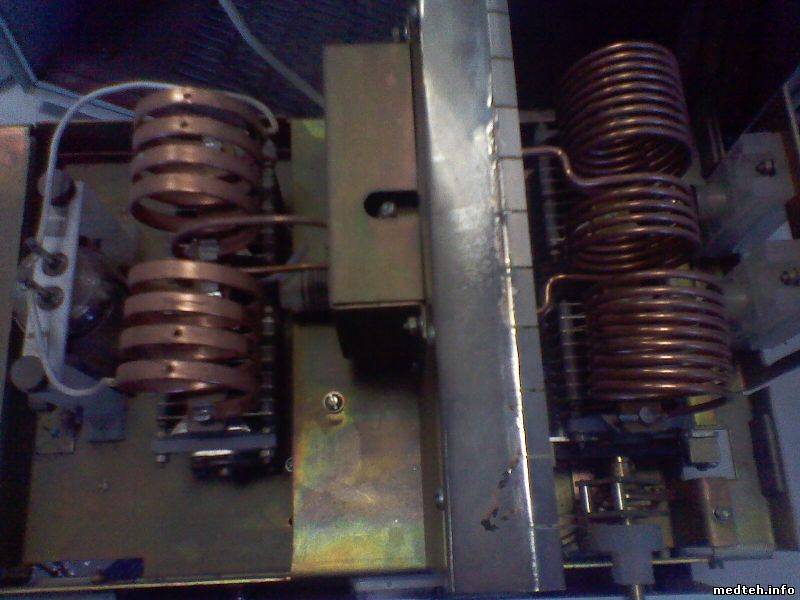

Имеет смысл проверить напряжение смещения на управляющей сетке ГУ 19 (-50 в). Проверить как настроены выходные контуры (L9,L10), оптимально ли связь с выходным контуром (L8). Не мешает проверить настройку L1. Да забыл задать вопрос : Как упала мощность постепенно или сразу? Удачи.
Дата: Понедельник, 18.Фев.2013, 08:19 | Сообщение # 21
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация
seabee, писал производителю, но прислали только УВЧ-30-1. Схема УВЧ-30М проще. Восстановлен заменой лампы, пробит диод в питании накала, пробиты 2 диода в высоковольтовой части. Аппарат работает хорошо. Схему так и не нашел
Дата: Вторник, 19.Фев.2013, 16:43 | Сообщение # 28
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация

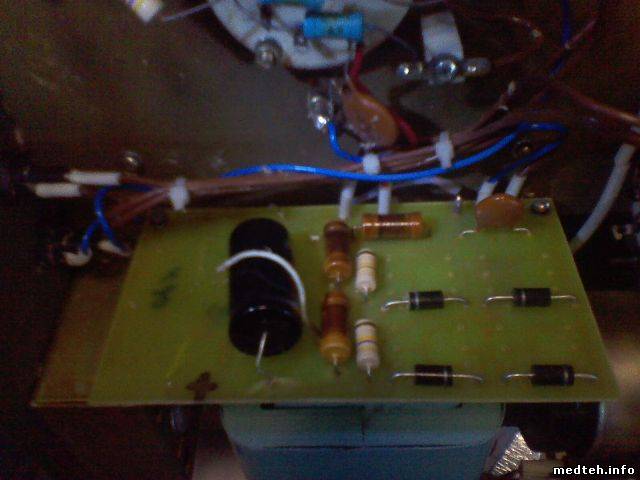

seabee, у меня три резистора подгорели, но остались целые. Проверьте диоды на утечку, у меня один был с малым обратным сопротивлением (один конец диода выпаивал). Проверьте правильность установки ГУ (может кто из "сантехников" лазил). Прикрепляю схему УВЧ-30.1, кое-что похоже. Конденсатор виден на фото, схеме и в спецификации Успехов
Дата: Суббота, 01.Июн.2013, 09:11 | Сообщение # 35
У вас сообщений: 1289
инженер
OFFлайн
Российская Федерация
Сибирь
Цитатагенаf ()
seabee, так получилось восстановить аппарат?
Лампа новая только пришла. Детали все целые, но пока мощность не настраивается. Один подстроечник и тот по частоте. Другой смотрел, говорит был щелчок в районе лампы. Так что, пока нет результата.
Дата: Четверг, 27.Июн.2013, 16:27 | Сообщение # 36
Стажер
У вас сообщений: 42
инженер
OFFлайн
Российская Федерация
Вологда

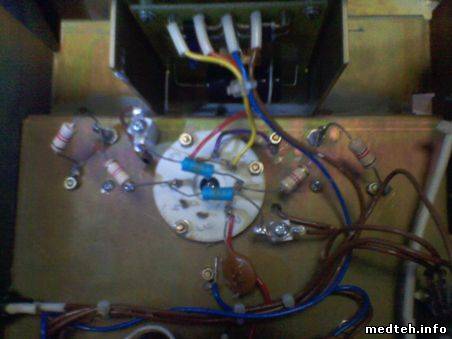

Подскажите как проверить ГУ-19? Аппарат УВЧ-30, 76 г.в. При попытке настроить на мощности 30 стрекает лампа ГУ-19, внешне целая. На 15 мощность не выводится.
Дата: Четверг, 27.Июн.2013, 20:49 | Сообщение # 37
У вас сообщений: 411
инженер
OFFлайн
Украина
Украина
Цитата (f-i-s-h)
стрекает лампа ГУ-19
Это как ? Внутри лампы щелчки? Может это разряды между электодами,-если да,- то менять лампу и не задумываться. Но прежде чем менять лампу нужно проверить питание схемы и сеточные напряжения(а лучше всего соберите петлю из куска провода и на вход осциллографа и разместите петлю возле контура, но на расстоянии. Таким образом по наводке в петле посмотрите есть ли генерация или её нет). Но если лампа простреливает то ей уже место в мусорке.
Дата: Пятница, 28.Июн.2013, 08:21 | Сообщение # 38
Завсегдатай
У вас сообщений: 250
сервис-инженер
OFFлайн
Казахстан
Петропавловск
Цитата (f-i-s-h)
Подскажите как проверить ГУ-19?
на лампе ГУ-19 или ГУ-19-1 собрана схема ВЧ-генератора на 27МГц, что-бы проверить надо при выводе на мощность 15 и настройке контура в резонанс должна лампа Л2 (МН13,5В если она не сгорела) гореть ярче, если это не происходит проверьте напряжения лампы ГУ-19 особенно анодное (700-800В)при отсутствии этого прозвонить диоды Д2, Д3 либо конечно сама лампа (не исключено и другие варики) удачи!!!
Сообщение отредактировал Munlik - Пятница, 28.Июн.2013, 08:23
Дата: Пятница, 28.Июн.2013, 08:38 | Сообщение # 39
Стажер
У вас сообщений: 42
инженер
OFFлайн
Российская Федерация
Вологда
Dimitrius, щелчки внутри лампы, внешний осмотр лампы показал, что она целая без трещин, лампа сама не потемневшая. Было много пыли в нём, почистил для начала. В понедельник займусь им и отпишусь что по напряжениям.
Munlik, лампа ГУ-19-1. Да, всё правильно, до щелчков на мощности "15" горела гораздо ярче, чем на "30". Но в последний раз, когда щёлкнуло на "30", сгорела лампочка 13,5 В. В понедельник прикуплю её. После на частоте "15" сразу не получилось настроить резонанс, "мучать" долго аппарат не стал.
Дата: Четверг, 25.Июл.2013, 16:17 | Сообщение # 40
Стажер
У вас сообщений: 42
инженер
OFFлайн
Российская Федерация
Вологда
Наконец занялся аппаратом , щелчков в лампе больше нет, был плохой контакт в галетном переключателе (мощность), выходная мощность есть. Правда, прибора нет, чтобы измерить мощность, сужу по фантому. Сейчас лампочка "сеть" при мощности 15 вт и 30 вт светит примерно одинаково. Анодное напряжение 200 вольт. Измерял через делитель напряжения, один щуп на анод лампы второй на корпус аппарата. Катод звонится с корпусом аппарата. Лампу на выброс? ...
Сообщение отредактировал f-i-s-h - Четверг, 25.Июл.2013, 16:18
Российская Федерация
Украина
ЧИТАЙТЕ ИНСТРУКЦИЮ!!!
Азербайджан
Казахстан
, щелчков в лампе больше нет, был плохой контакт в галетном переключателе (мощность), выходная мощность есть. Правда, прибора нет, чтобы измерить мощность, сужу по фантому.
