Помогите определить номинал резистора
user_uДата: Понедельник, 27.Июл.2015, 11:05 | Сообщение # 1
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Добрый день.
Собственно сабж. Электрод такой, как слева на этой фотке - с шестью выводами.

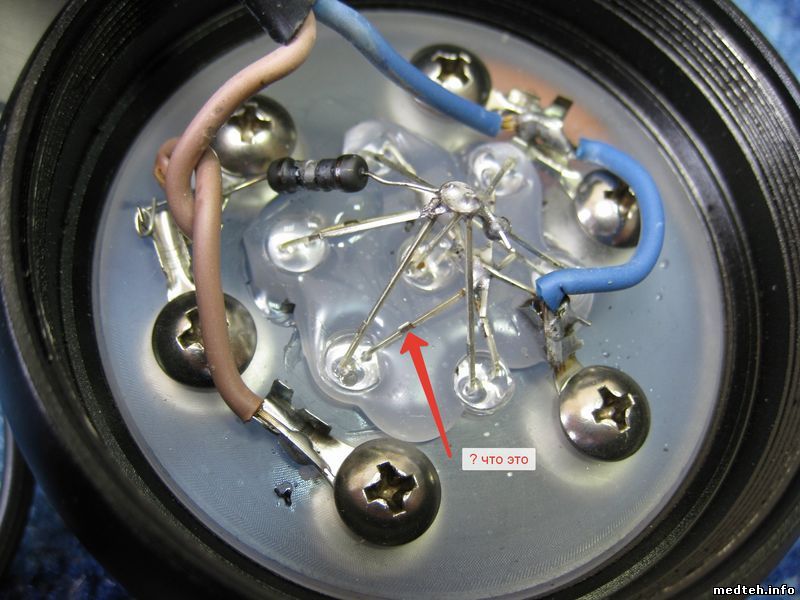

А вот сам погорелец. К самому прибору претензий нет, все работает. Проблема только в светодиодах, которые запитываются через умерший резистор. На выводах кабеля мультиметр показывает на переменке примерно 6В, но это на интенсивности 5го уровня, далее уже не показывает из-за высокой частоты. Осциллографа у меня нет =\



Сообщение отредактировал user_u - Понедельник, 27.Июл.2015, 11:18

bulloДата: Понедельник, 27.Июл.2015, 12:34 | Сообщение # 2
Завсегдатай
У вас сообщений: 159
зам. директора
На заявках
Российская Федерация

Чита
резистор можно рассчитать самому согласно потребляемой мощности светодиодов. напряжение есть, ток есть, сопротивление считаем

user_uДата: Понедельник, 27.Июл.2015, 16:10 | Сообщение # 3
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Не знаю, правильно ли я насчитал. Светодиод потребляет 30мА при напряжении 3В. Поставил резистор 3.3кОма, но уже даже на половине интенсивности прибора он прилично греется, а светодиод при этих условиях светит примерно раз в 10 слабее, как если его запитать от 3х-вольтовой батарейки.

bulloДата: Вторник, 28.Июл.2015, 04:45 | Сообщение # 4
Завсегдатай
У вас сообщений: 159
зам. директора
На заявках
Российская Федерация

Чита
максимальное напряжения на приборе в вольтах делим на максимально допустимый ток светодиодов в амперах, получаем сопротивление в омах.

yblod5Дата: Вторник, 28.Июл.2015, 05:19 | Сообщение # 5
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
проверте каждый светодиод по отдельности

user_uДата: Вторник, 28.Июл.2015, 09:36 | Сообщение # 6
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Цитата bullo ()
максимальное напряжения на приборе в вольтах делим на максимально допустимый ток светодиодов в амперах, получаем сопротивление в омах.
Если бы все так просто. Написал же выше, что мультиметром напряжение на выводах прибора на максимальной мощности не измерить. И вообще мультиметр на постоянке дает всякие разные напряжения на разных уровнях слабой интенсивности.

Цитата yblod5 ()
проверте каждый светодиод по отдельности
На что именно проверить?

yblod5Дата: Вторник, 28.Июл.2015, 09:59 | Сообщение # 7
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
на работоспособность и сопротивление.

user_uДата: Вторник, 28.Июл.2015, 11:04 | Сообщение # 8
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Половина из них были полурабочие, остальные вообще мертвые. Выкинул их, купил новые. Вопрос только в номинале резистора...

yblod5Дата: Вторник, 28.Июл.2015, 14:22 | Сообщение # 9
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
назовите марку светодиодов а я посчитаю резистор за вас

Сообщение отредактировал yblod5 - Вторник, 28.Июл.2015, 14:26

user_uДата: Вторник, 28.Июл.2015, 15:05 | Сообщение # 10
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Мне бы сначала выяснить напряжение питания. Ведь прибор выдает 20 уровней интенсивности. Какой из них брать за основу? Вот что показывает мультиметр:

постоянка
инт.1 - 3 В
инт.2 - 5 В
инт.3 - 9 В
инт.4 - 13 В
инт.5 - 19 В
инт.6 - 190 В
инт.7 - бесконечность
инт.8-20 - хаотичные показания, характерные при высокой частоте

переменка
инт.1 - 0 В
инт.2 - 1 В
инт.3 - 4 В
инт.4 - 7 В
инт.5 - 10 В
инт.6 - 6 В
инт.7 - скачет около 350 В
инт.8-20 - то же самое, что и на постоянке

И от какого же значения отталкиваться, скажите пожалуйста?


Сообщение отредактировал user_u - Вторник, 28.Июл.2015, 15:13

yblod5Дата: Вторник, 28.Июл.2015, 15:28 | Сообщение # 11
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
мультимер не катит осциллографом надобно смотреть и что это за элемент?


Сообщение отредактировал yblod5 - Вторник, 28.Июл.2015, 15:49

user_uДата: Вторник, 28.Июл.2015, 16:01 | Сообщение # 12
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Ну понятно, что не катит. Осциллографом ни разу не пользовался, если возьму у знакомого, то какова вероятность, что не спалю его? У него внутри защита имеется?

п.с: это никакой не элемент, просто утолщение ножки светодиода =)

yblod5Дата: Вторник, 28.Июл.2015, 16:12 | Сообщение # 13
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата user_u ()
Осциллографом ни разу не пользовался, если возьму у знакомого, то какова вероятность, что не спалю его?

-0%

user_uДата: Среда, 29.Июл.2015, 15:48 | Сообщение # 14
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск

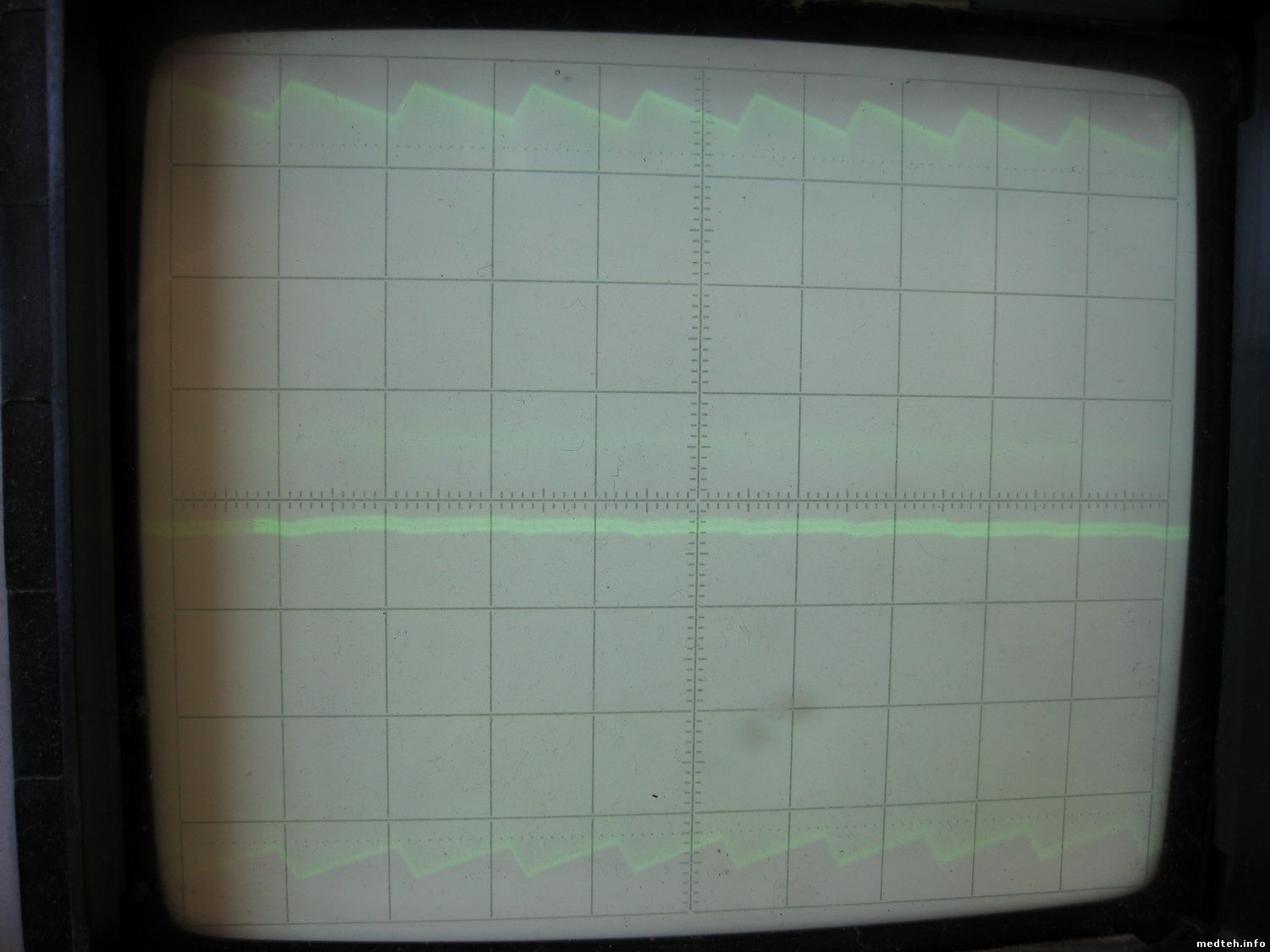

Осциллографом намерил такие напряжения по нарастанию интенсивности: 80, 100, 125, 145, 170, 190, 220, 240, 260В. Дальше шкала не позволяет. И далее судя по расчетам нужен резистор минимум 2.7кОма???

yblod5Дата: Четверг, 30.Июл.2015, 01:12 | Сообщение # 15
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата user_u ()
Осциллографом намерил

Настоятельно рекомендую обратиться с ремонтом к специалисту. Складывается впечатление что вы всё делаете неправильно, наугад. Если желаете продолжить заочное обучение , то ответьте. Чем вы заменили родные светодиоды? Какие осциллограммы? На какой нагрузке измеряли? Для наглядности, предоставте фото или видео процесса измерения.

user_uДата: Четверг, 30.Июл.2015, 10:20 | Сообщение # 16
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Нет специалистов)) А нести куда-то - неееет, лучше самому разбираться. Надо же когда-то учиться.
Родные светодиоды заменил на купленные в радиомагазине трехвольтовые красные. Марку их к сожалению подсказать не могу, как вы просили выше, но потребляемый ими ток я выяснил - 30мА.
Осцоллографом измерял по мануалу в интернете: замкнул клеммы, выставил линию развертки, чувствительность 10В/деление, плавная регулировка влево до упора, время 10мсек, переменное напряжение. Прикладываю фото процесса. Буду признателен, если укажите на мои ошибки))

yblod5Дата: Четверг, 30.Июл.2015, 12:37 | Сообщение # 17
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата user_u ()
чувствительность 10В/деление

на фото риска на 0,5.
к чему подключали щупы при измерении? Нарисуйте схему излучателя.

user_uДата: Четверг, 30.Июл.2015, 13:08 | Сообщение # 18
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Цитата yblod5 ()
на фото риска на 0,5

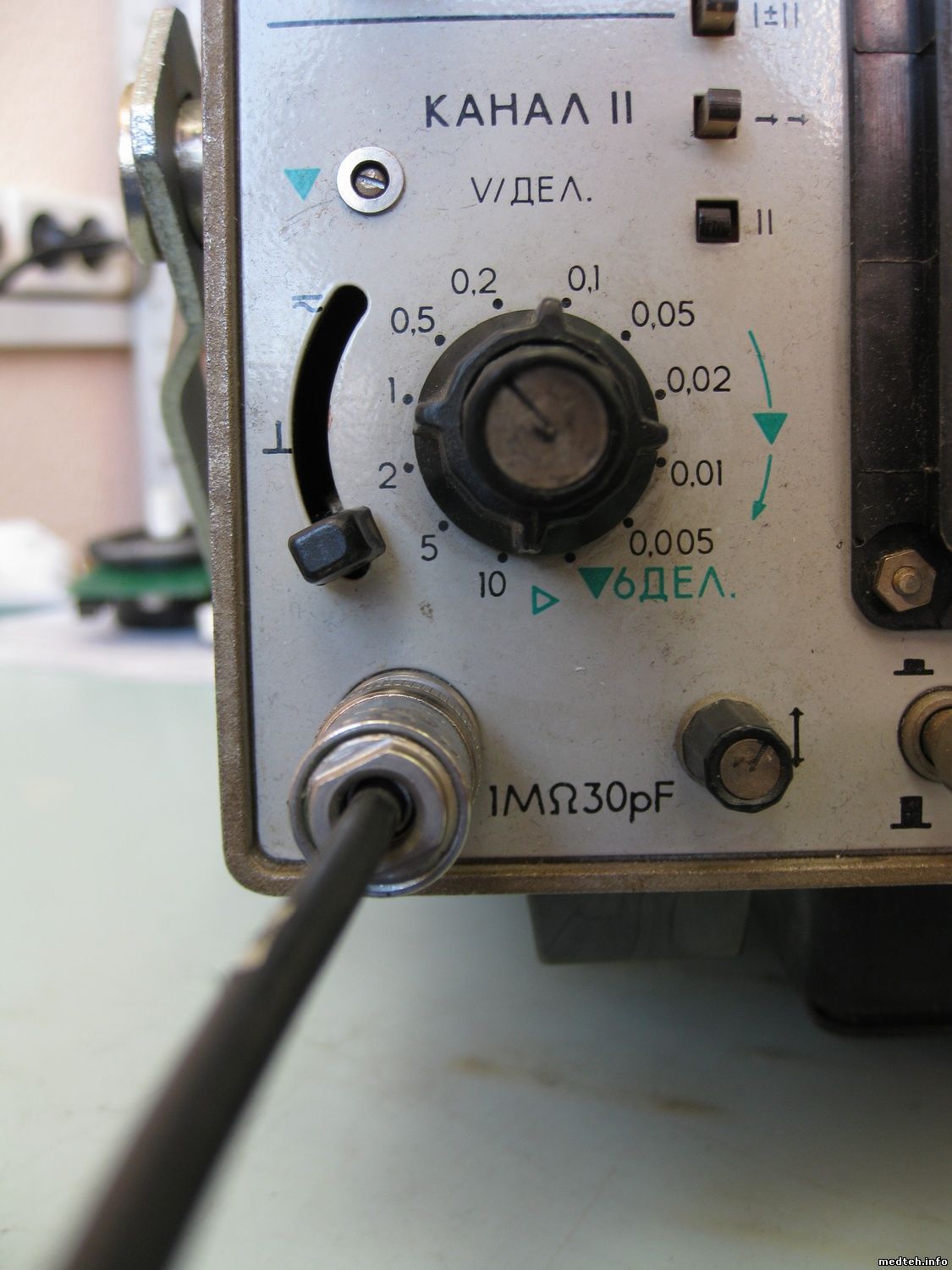

Ну это плавная регулировка, если ее выкрутить до упора вправо, то осциллограмма выглядит вот так 2026082.jpg

Основная же ручка чувствительности выставлена на 10

Щупы подключал на концы проводов, синий и коричневый, их видно на этом фото

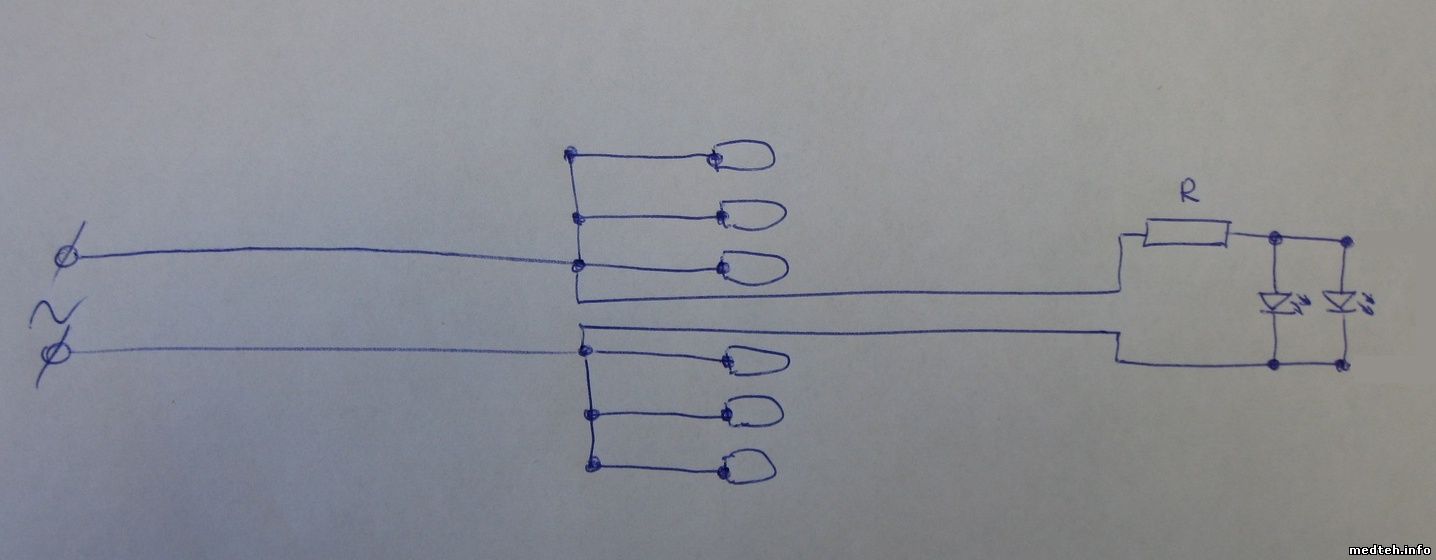

Схема банальная: от прибора приходит два провода, на каждом из них висит по три электрода (на фото они прикручены шурупами). Светодиоды подпаяны в параллели электродам через резистор. Нарисовал 8544952.jpg


Сообщение отредактировал user_u - Четверг, 30.Июл.2015, 13:11

yblod5Дата: Четверг, 30.Июл.2015, 14:28 | Сообщение # 19
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Поскольку измерения без нагрузки (резистор в обрыве), измерте ещё раз, подключите паралельно электродам лампу накаливания на 220V 10W, типа с холодильника или со швейной машинки. Посмотрим как упадёт, а там по формулам вычислим.
кстати, если уже впаяли новые светодиоды, то лампочку можете вместо резистора подключить и посмотреть, будет-ли свечение светодиодов. Не ссыте. Ничего не спалите.


Сообщение отредактировал yblod5 - Четверг, 30.Июл.2015, 14:55

user_uДата: Четверг, 30.Июл.2015, 15:25 | Сообщение # 20
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Да так-то я уже через 10К5W резистор светодиоды запитывал, но светят они очень слабо при таком сопротивлении)) Ставил 5К (2х10К) - затухают при увеличении интенсивности.

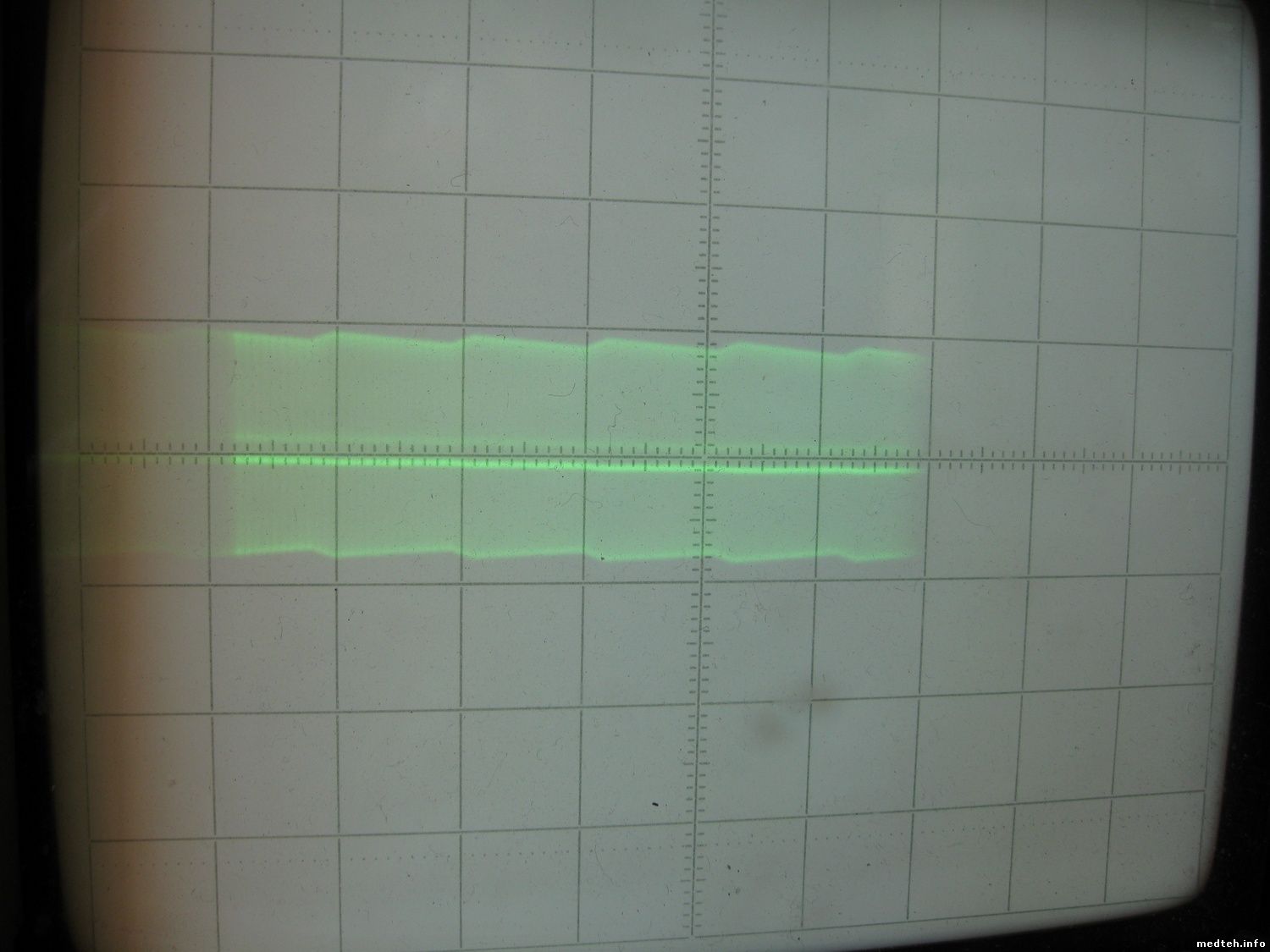

Итак, нашел лампу 220В 15Вт, замерил - с ней 75В, без нее 82В.

пс: это я забыл, что при переменке нужно считать и сверху и снизу оси Х, так что теперь уже точно правильно вымерял, что при минимальной интенсивности прибор выдает на электроды ~80В.

yblod5Дата: Пятница, 31.Июл.2015, 00:50 | Сообщение # 21
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата user_u ()
ставил 5К (2х10К) - затухают при увеличении интенсивности

эксперементируйте дальше уменьшая. Похоже светодиоды слишком энергоёмкие(большой ток потребления) либо один какой-то дохлый и "садит" остальные. Попробуйте на одном сперва.

user_uДата: Пятница, 31.Июл.2015, 09:48 | Сообщение # 22
Участник
У вас сообщений: 42
техник
На заявках
Российская Федерация

Мурманск
Так на одном и пробовал, чтобы все сразу не палить! Блин, у меня тут не склад магазина, чтобы иметь кучу пятиваттных резисторов различных номиналов и подбирать их играючи =) Потому данная тема и появилась. Есть еще идеи, как подобрать номинал исходя из расчетов?

yblod5Дата: Пятница, 31.Июл.2015, 12:20 | Сообщение # 23
Техник
У вас сообщений: 373
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата user_u ()
Половина из них были полурабочие
т.е. как?
Цитата user_u ()
Блин, у меня тут не склад магазина, чтобы иметь кучу пятиваттных резисторов различных номиналов и подбирать их играючи

сеанс 4-6 процедур проведённый на этом аппарате стоит пару десятков светодиодов + сотню различных резисторов, 2 новеньких манипулы.
...и вообще, с чего вы взяли что там обычные светодиоды
Цитата
Липолазер использует низкий уровень видимого красного лазерного света для создания безопасного и безболезненного эффекта биостимуляции в целевой жировой ткани
Цитата
Тип Лазера Диодный лазер
Длина волны 808nm или 650 нм
Выходы 6 насадок с 8 Лазерных Диодов
Размер для каждого выхода 5.5*10см
Питание Тканей Каждый выход 50mw *8 (400 МВт)
6 насадок выходы 400 МВт*6 (2400mw)
Режим Работы Непрерывный, Повторный Импульс (f=1Гц)

Аппарат лазерного (диодного) липолиза + RF+ Кавитация SA-LP64
Давайте рассудим логически: Нагрузка из светодиодов присоеденяется паралельно штырям манипулы, которой водят по коже пациента через токопроводный гель. На эти штыри подаётся радиочастотный сигнал с частотой 1МГц и размахом по осциллограмме приблизительно 100В вхолостую при режиме наибольшей интенсивности. На нагрузку из лампы накаливания он снижается до 85В. Назначение светодиодов здесь не совсем понятно, по тому как основное воздействие здесь от радиочастотного нагрева участка тела. Может в дополнение разогрев геля и жировой клетчатки, я не биофизик, могу только предполагать. Мощности этой радиочастоты должно быть достаточно для излучения светодиодов в момент соприкосновения электродов манипулы с участком тела покрытого гелем. В то-же время они не дожны шунтировать основную нагрузку.Не зная параметров светодиодов, здесь простор для творческого исследования. Сперва я бы измерил сопротивление участка тела, прислонив отсоединённую от прибора манипулу к своему животу смазанному гелем.
Допустим оно приблизительно сопоставимо с сопротивлением той лампочки которую я вам интуитивно предложил для измерения. Значится сопротивление вашего резистора, должно быть не меньше. Верхний-же предел сопротивления опять -же в зависимости от токов светодиодов. Я-бы поступил следующим образом. Вместо сгоревшего резистора подключил проволочный потенциометр и подобрал оптимальное. А светодиоды купил с самым малым током потребления с длинноволновым спектром (808nm).
Если для вас гимор, то пожалуйте к диллерам либо к китайцам Guangzhou Sha Yi Beauty Co., Ltdза новой манипулой.


Сообщение отредактировал yblod5 - Суббота, 01.Авг.2015, 08:54
