Аппарат низкочастотной терапии "Амплипульс-5Д"
gizat123Дата: Среда, 04.Май.2016, 07:25 | Сообщение # 1
Стажер
У вас сообщений: 36
техник по мед. оборудованию
На заявках
Российская Федерация

. В этой теме собрана вся найденная на Форуме информация об аппарате низкочастотной терапии "Амплипульс-5Д" (5D) на микропроцессоре, производитель ООО "Медрадиотехприбор".
. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их на создано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...

. Все вопросы и пояснения, тем или иным образом, касающиеся аппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.


. Для руководства и правильного поведения на Форуме и теме обязательно прочитайте с.261.

. Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодите посты-хвосты - это всё удлиняет тему!
В будущем другим её будет нудно читать ... Да и Форум не цитатник, и не "базар" ... Не нудите цитатами! Старайтесь излагать только своей мысли.


.................................................................................................................................................................................................

При включении мерцают все индикаторы. На кнопки не реагирует. Подскажите в каком направлении искать.
С эти аппаратом ни разу не встречался.

AyrsennДата: Вторник, 05.Июл.2016, 16:07 | Сообщение # 2
Заглянувший
У вас сообщений: 2
Инженер
На заявках
Российская Федерация

Калининград
Попадался. Проблема была в транзисторе или стабилизаторе напряжения (точно не помню). Помню, что почти лежал на плате, ноги были на гране полного слома. Видно было визуального при касании и шевеления его рукой. Пропаял все три вывода, аппарат перестал моргать.

DeBuldozerДата: Среда, 02.Авг.2017, 15:18 | Сообщение # 3
Стажер
У вас сообщений: 9
инженер-электроник
На заявках
Российская Федерация

Ухта
Доброго времени суток.
Такая же проблема - мигают все индикаторы и слышен треск из трансформаторов Т3.
Сердечник трансформатора не зафиксирован и болтается. Вместо напряжения +/-15В на выходе блока питания +/-3,7В.
Все выводы трансформаторов Т3 и Т2 пропаял.
В первое время при надавливании на сердечник Т3 напряжения появлялись. Проверил контакты, выпаял-впаял транс - безрезультатно. Как не давлю не запускается.
Я думаю, проблема в трансе Т3, но формирует напряжения промежуточное на измерение выводы 7 и по и 9 по схеме 5 вольт выводы 11 и 10 измеряю за диодами соответствующими. Все рабочие напряжения формирует Т2, но после него 110В на линии +40В 5В на линии 5В и на линиях +/-15В +/-3,7В.
Кто, что по этому поводу может подсказать? ...
Заранее спасибо.
P.S. Во вложении схемы аппарата biggrin


Сообщение отредактировал DeBuldozer - Среда, 02.Авг.2017, 15:20

AlexiumДата: Среда, 02.Авг.2017, 20:55 | Сообщение # 4
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата DeBuldozer ()
на линиях +/- 15В +/-3,7В
Большое потребление тока по одной из этих линий, большое потребление по линии +5 Вольт.
Проблема: с дросселем групповой стабилизации; неисправность выпрямительных диодов; отсутствие у ремонтёра осциллографа и хоть какой-то информации для размышления ...

Вячеслав-ВоронежДата: Среда, 02.Авг.2017, 20:56 | Сообщение # 5
У вас сообщений: 122
инженер-конструктор-програмист-техн
На заявках
Российская Федерация

Воронеж

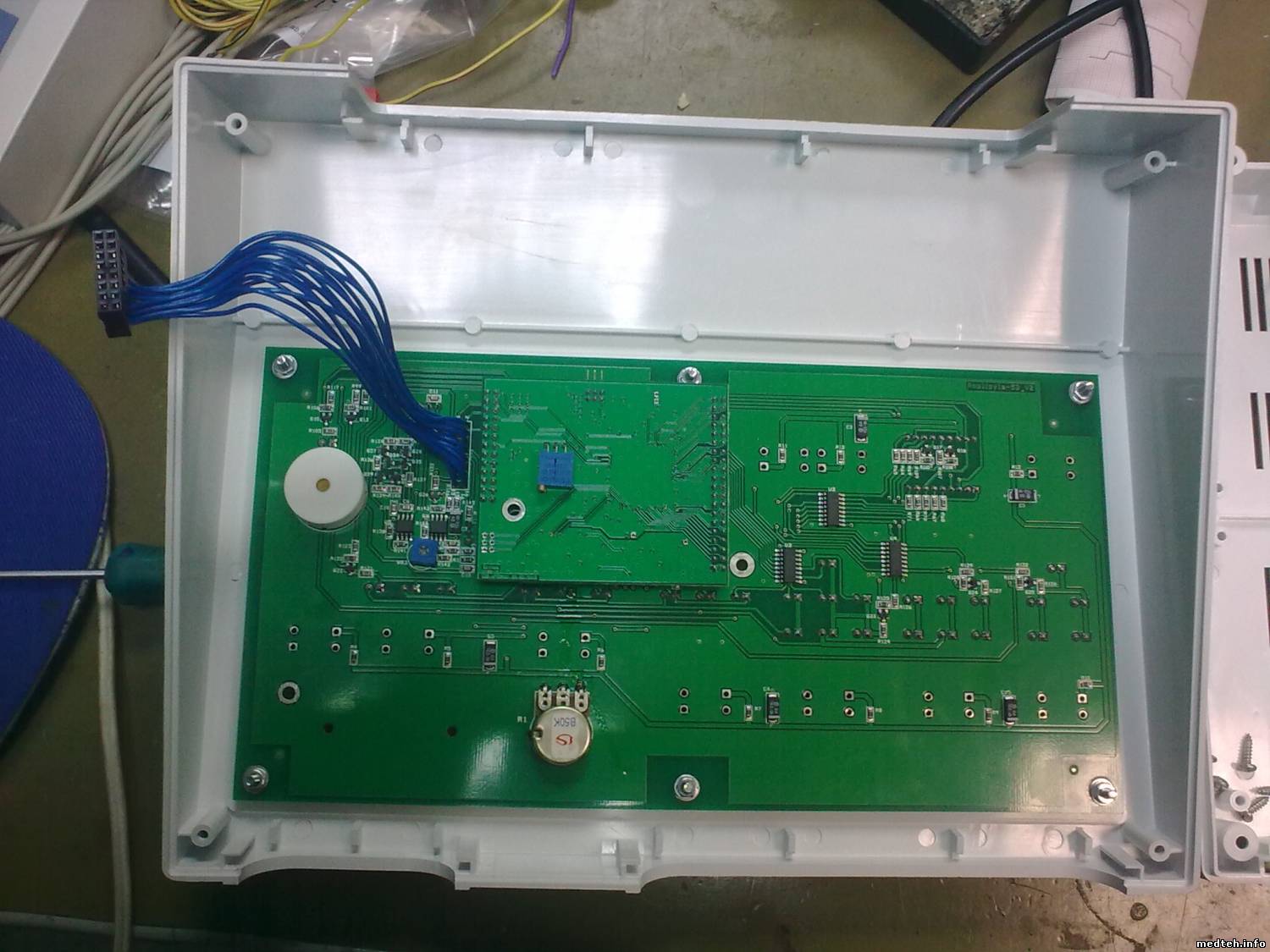

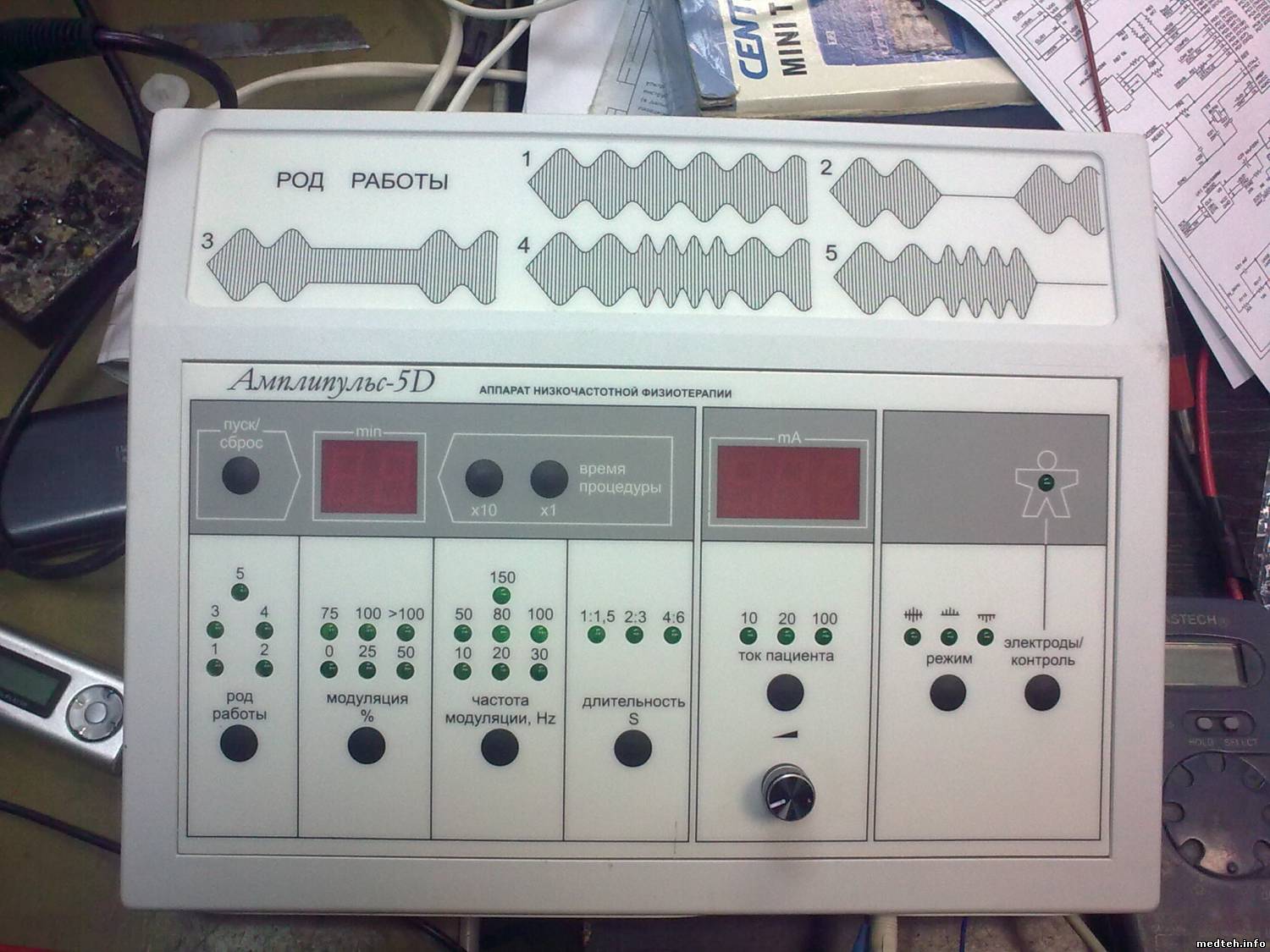

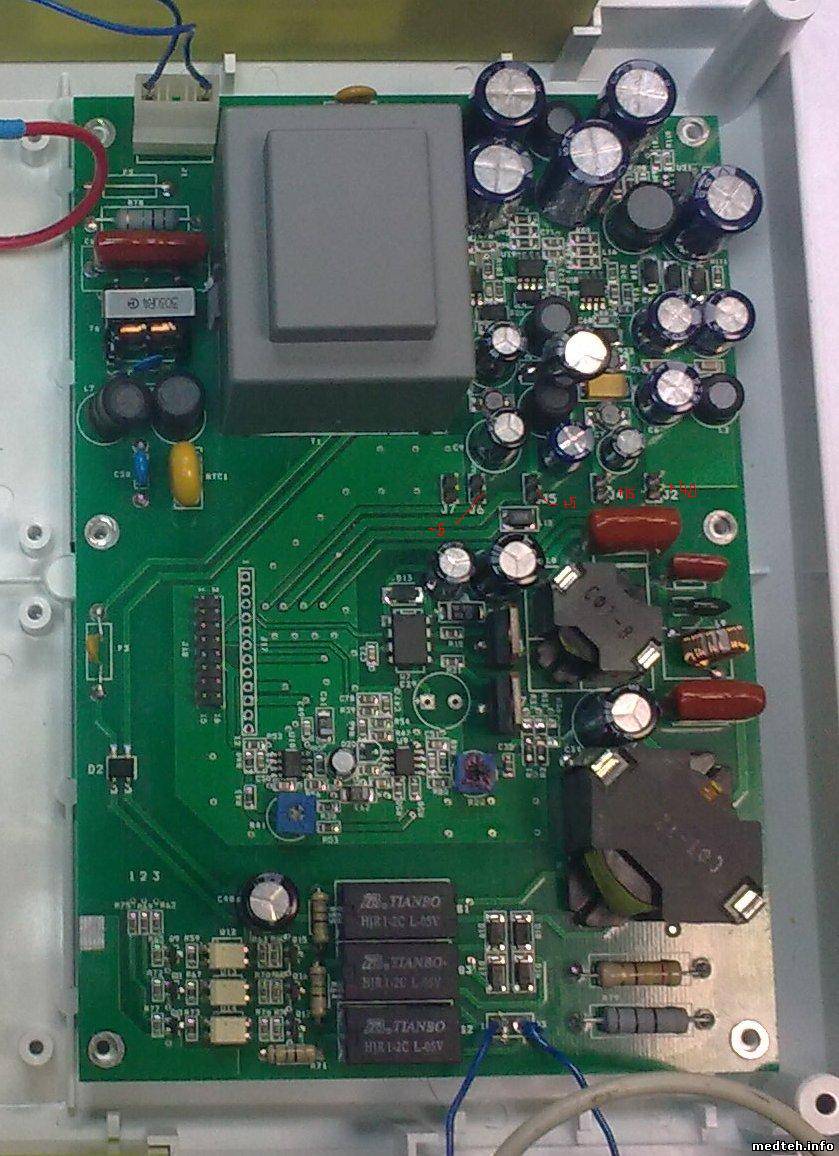

Амплипульс-5Д (ООО "Медрадиотехприбор") 2011 г. на микропроцессоре.
Хаотичное изменение амплитуды выходного сигнала, значительное снижение значение тока на нагрузках.
Схема напоминает по построению выложенную на http://electro-tech.narod.ru/, отличия микросхемы питаются +_5 В (питание проверенно - Норма). +15 ... +40 норма, на выходе УМ есть меандр 50 кл Герц (Выход 5 Клгерц (частотно модулирован, трансформатор выхода на одном магнитопроводе ...
Есть подозрения на возникновение помехи в тракте обратной связи blush Будем искать ...
4724342.jpg(178.6 Kb) · 5815358.jpg(169.8 Kb) · 5015315.jpg(178.6 Kb) · 0078078.jpg(158.4 Kb) · 4617579.gif(177.1 Kb)

Вячеслав-ВоронежДата: Среда, 02.Авг.2017, 20:56 | Сообщение # 6
У вас сообщений: 122
инженер-конструктор-програмист-техн
На заявках
Российская Федерация

Воронеж
Отчёт о проделанной работе - может быть кому и пригодится. wink

Виновником такого поведения оказался выход процессора! управляющий выбором режима работы в положительной полуволне (процессор-транзисторный ключ-реле).
Цитата Вячеслав-Воронеж ()
Хаотическое изменение амплитуды выходного сигнала, значительное снижение значение тока на нагрузках.
и значительная шумовая составляющая до начала процедуры!

К особенностям построения аппарата добавлю следующее:
Нет, в классическом понимании, " Усилителя мощности". Выходной каскад построен по принципу генератора с частотной shok модуляцией и фильтра на 5 килогерц. Чем больше изменение частоты, тем больше амплитуда выхода.
Из меандра около 60 кГц, получают 5 кГц. И всей это мафией управляет процессор blush
Перегружен дополнительными узлами блок питания ----
Вообще, всё построение аппарата у кого-то содрали и изготовили (!) с "определённым изыском".
Ремонтопригодность ниже среднего! ...

DSRДата: Пятница, 05.Апр.2019, 09:41 | Сообщение # 7
Участник
У вас сообщений: 98
инженер по медоборудованию
На заявках
Российская Федерация

Махачкала

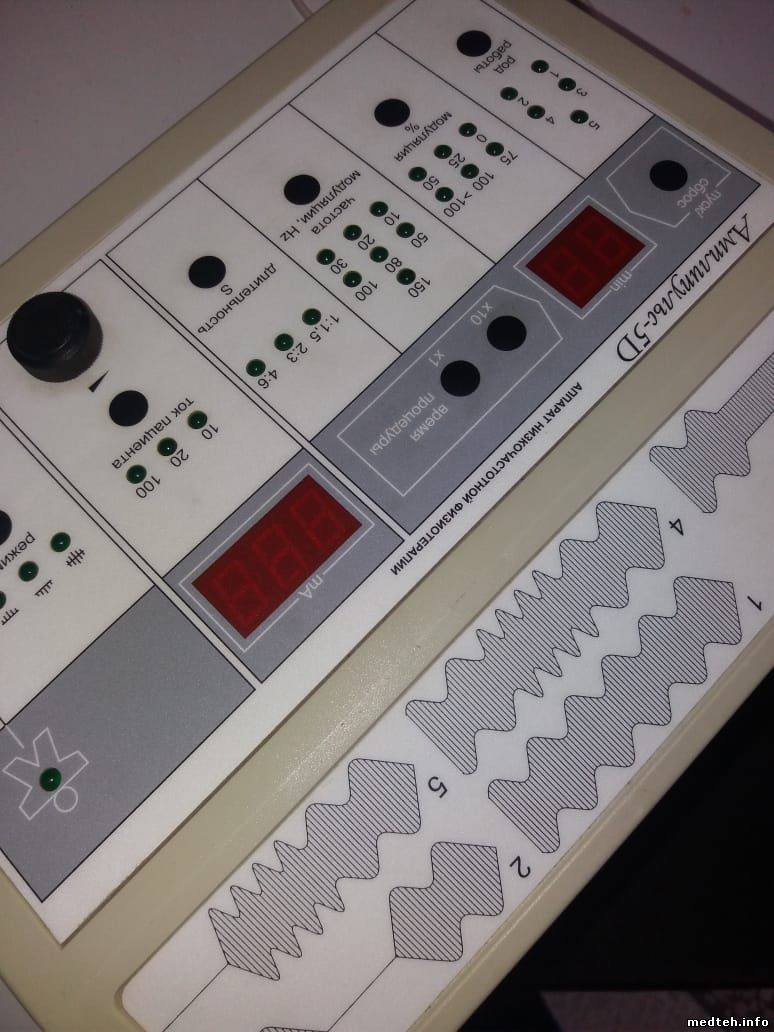

День добрый, всем!
Хотел бы предостеречь от моей ошибки!

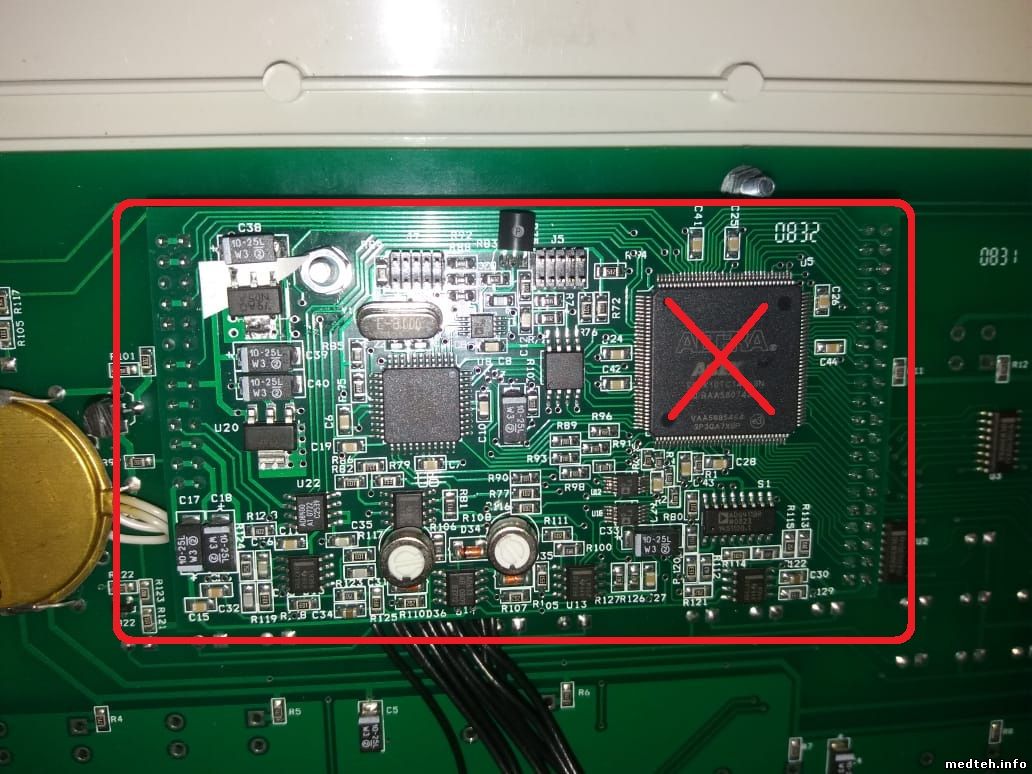

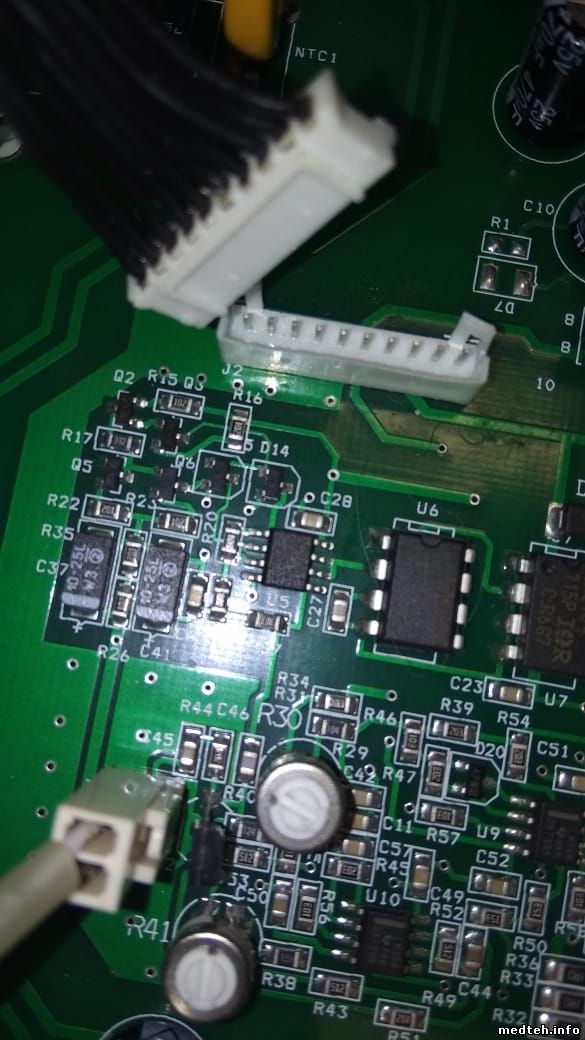

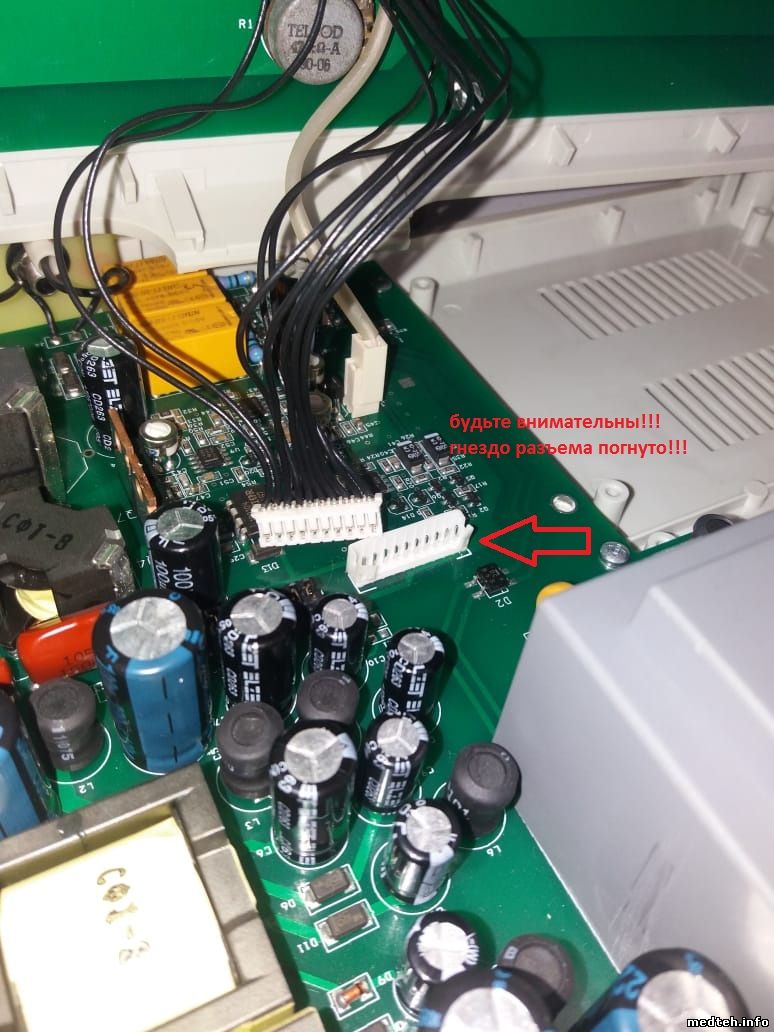

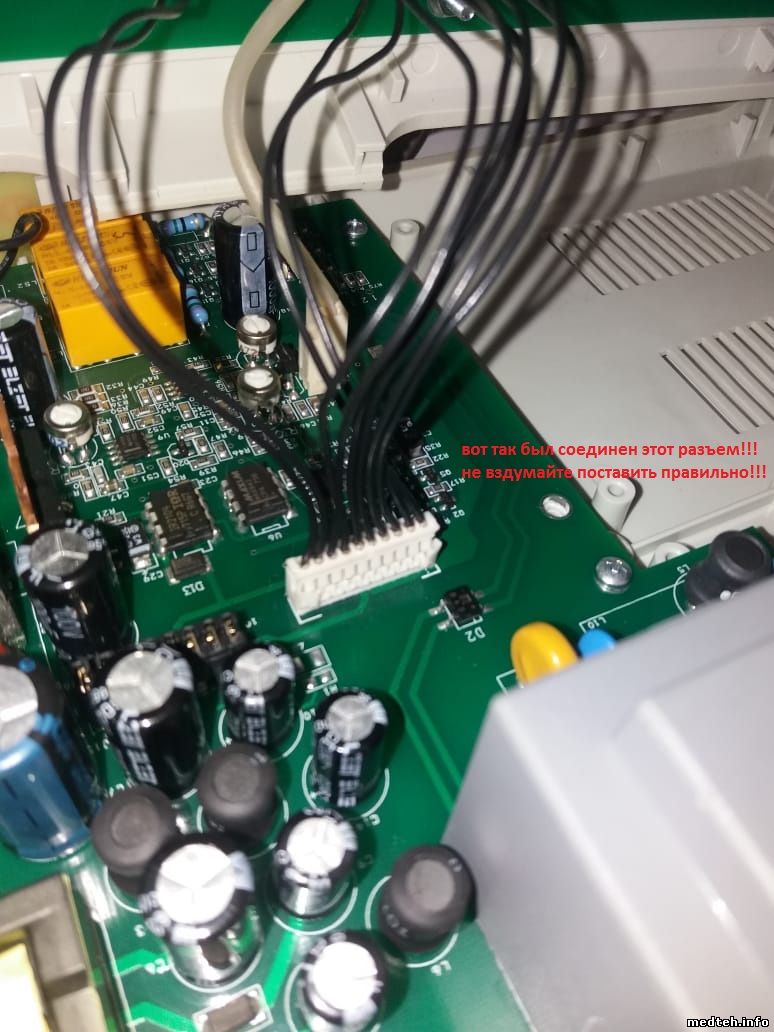

Нужно было просто поменять резистор 50 кОм. Поменял, а вот когда собрал и включил - тишина (аппарат изначально был рабочий), с завода разъём воткнут неправильно (когда отсоединял не обратил внимание). Я его воткнул правильно и в итоге вышел из строя процессор ...
Если у кого есть такая плата, можете помочь?
Как можно наказать завод за такой косяк?
.

DSR, Ваша личная эгоистичная темка снесена в данную тему. Почему? См. п.1.1 Правил создания тем на Форуме и преамбулу к теме в её сообщении №1.
Вам
ПРЕДУПРЕЖДЕНИЕ, пока такое, за игнорирование уже имеющейся темы об аппарате, о котором Вы создали свою темочку!
6164487.jpg(91.5 Kb) · 9673043.jpg(108.8 Kb) · 0347512.jpg(111.2 Kb) · 4169829.jpg(120.7 Kb) · 6455746.jpg(142.7 Kb)

yblod5Дата: Понедельник, 27.Июн.2022, 06:26 | Сообщение # 8
Техник
У вас сообщений: 637
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата gizat123 ()
При включении мерцают все индикаторы. На кнопки не реагирует.

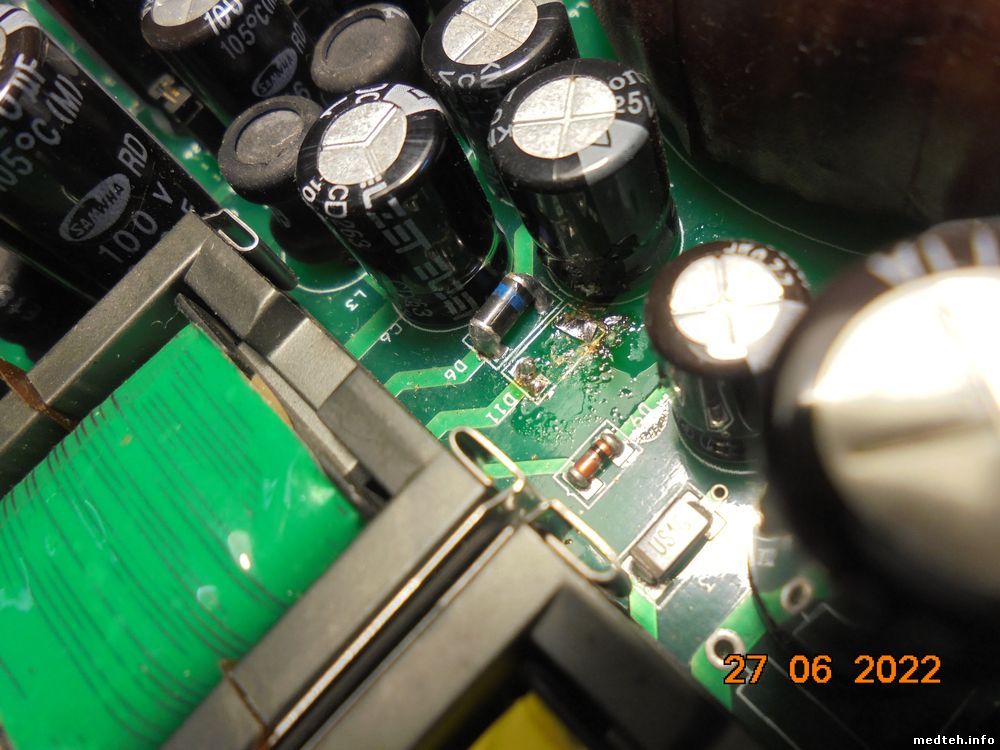

Обнаружил пробитый диод D11. На схеме он подписан 120NQ045. Скорее опечатка. Какой родной? ...

AlexiumДата: Понедельник, 27.Июн.2022, 10:02 | Сообщение # 9
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата yblod5 ()
Какой родной? ...
Предполагаю, что-то такое https://www.chipdip.ru/product/sm5819-diotec

yblod5Дата: Среда, 29.Июн.2022, 13:12 | Сообщение # 10
Техник
У вас сообщений: 637
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата Alexium ()
Предполагаю, что-то такое
Поставил подходящие SMD диоды Шоттки на 40V 1А (поменял на всякий случай оба D6 и D11). Работает как надо.
