Кто чем измеряет выходную мощность УВЧ, КВЧ аппаратов
babysh-mДата: Среда, 01.Дек.2010, 23:40 | Сообщение # 1
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Пишите кто и чем меряет мощность излучения УВЧ, КВЧ. Вещь необходимая при проверке аппаратов при регламентных работах ТО, а также до и после ремонта.

panov-omskДата: Пятница, 18.Мар.2011, 20:26 | Сообщение # 2
Участник
У вас сообщений: 71
инженер
На заявках
Российская Федерация

Омск

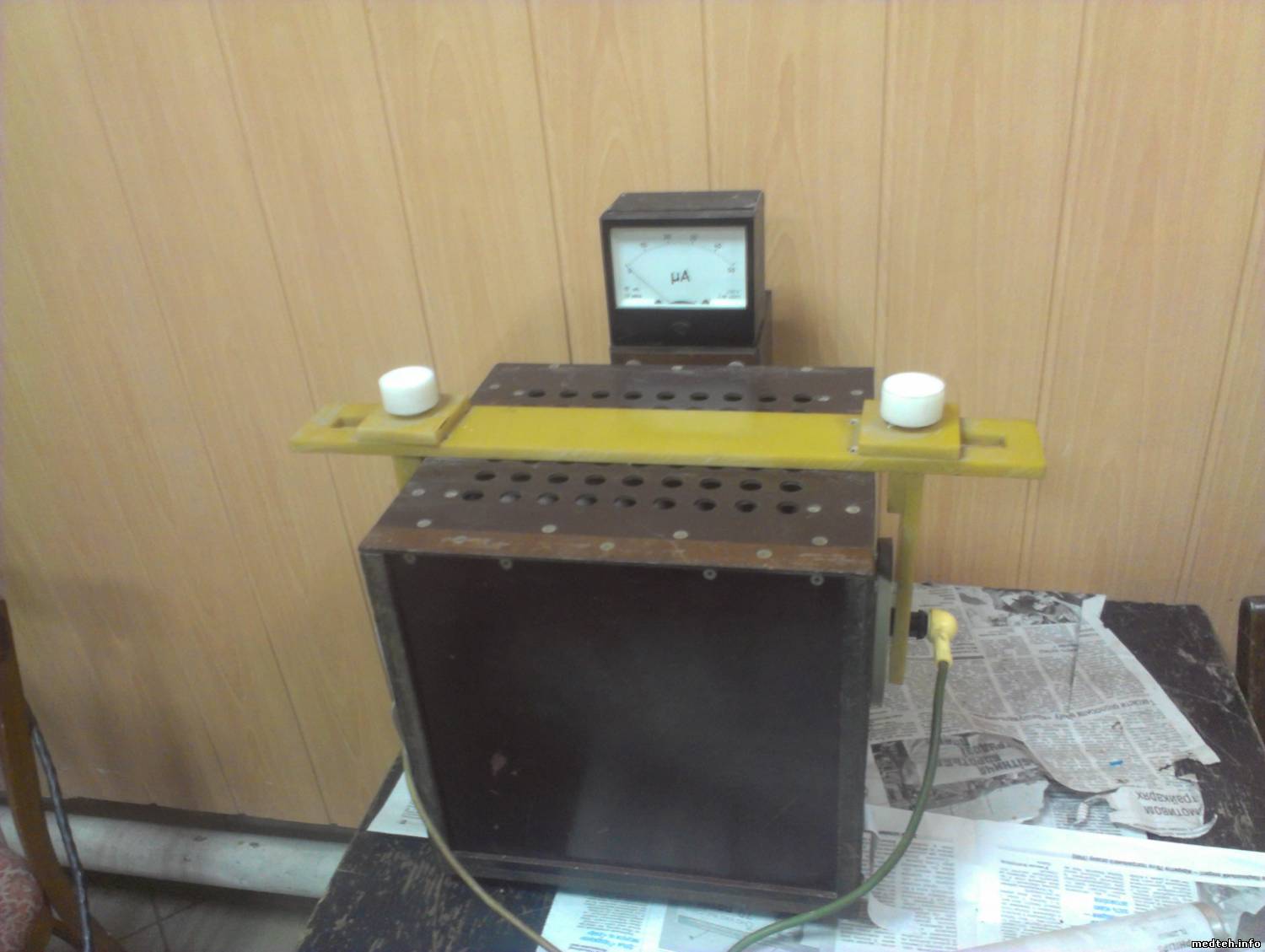

У нас два фантома для УВЧ. Измерительная часть у одного стрелочная, у второго цифровая Надёжнее и точнее стрелочный, нагрузочная часть у обоих практически одинаковая-набор сопротивлений.

babysh-mДата: Пятница, 18.Мар.2011, 22:09 | Сообщение # 3
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Quote (panov-omsk)
нагрузочная часть у обоих практически одинаковая-набор сопротивлений.

Напряжение на измеритель снимается с делителя, включенного в набор сопротивлений?

STarasДата: Пятница, 18.Мар.2011, 22:14 | Сообщение # 4
инженер-электроакустика, ультразвук
На заявках
Украина

Ровно
panov-omsk, а что есть датчиком СВЧ излучения? А паспорта можешь выложить?

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

АГИДата: Суббота, 19.Мар.2011, 08:20 | Сообщение # 5
Техник
У вас сообщений: 384
Инженер
На заявках
Российская Федерация

Ставрополь
Я измеряю УВЧ измерителем мощности и частоты ИМЧ-01.
Прибор внесён в реестр средств измерений.
А вот КВЧ самому интересно.

YRA46Дата: Вторник, 22.Мар.2011, 16:16 | Сообщение # 6
Стоматология, Стерилизация
На заявках
Российская Федерация

г. Курск

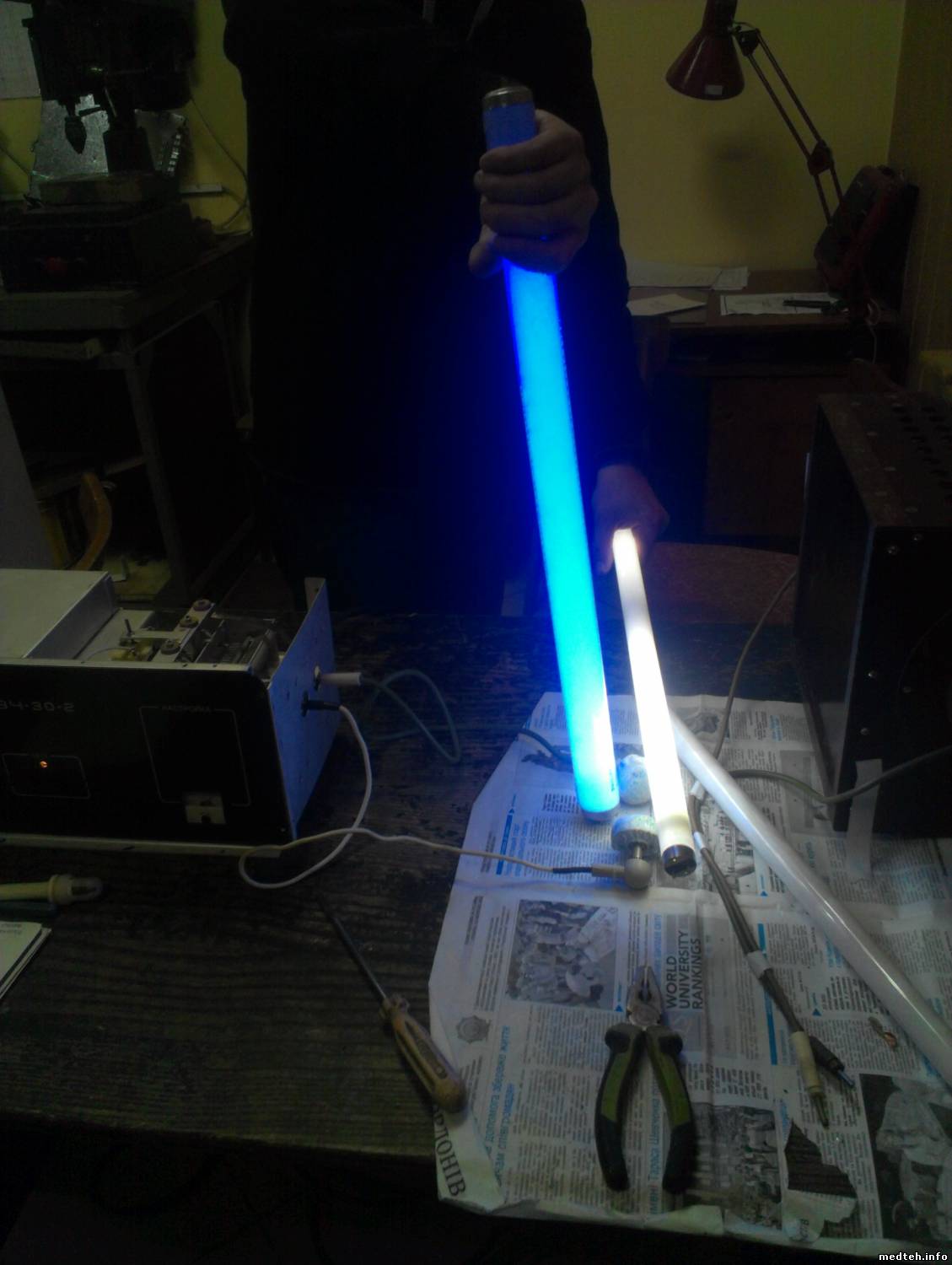

для грубой оценки юзаю "фантомчик" лампочка 220V...мощность соизмерима с ожидаемой выходной...а на финише ИМЧ-01 поверенный и частоту показывает wink


АГИДата: Среда, 23.Мар.2011, 07:15 | Сообщение # 7
Техник
У вас сообщений: 384
Инженер
На заявках
Российская Федерация

Ставрополь
Quote (Юрий-46)
для грубой оценки юзаю "фантомчик" лампочка 220V...мощность соизмерима с ожидаемой выходной...а на финише ИМЧ-01 поверенный и частоту показывает

Непонятно но здорово!

babysh-mДата: Среда, 23.Мар.2011, 07:17 | Сообщение # 8
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Quote (АГИ)
Непонятно

а что непонятно?

YRA46Дата: Четверг, 24.Мар.2011, 22:41 | Сообщение # 9
Стоматология, Стерилизация
На заявках
Российская Федерация

г. Курск

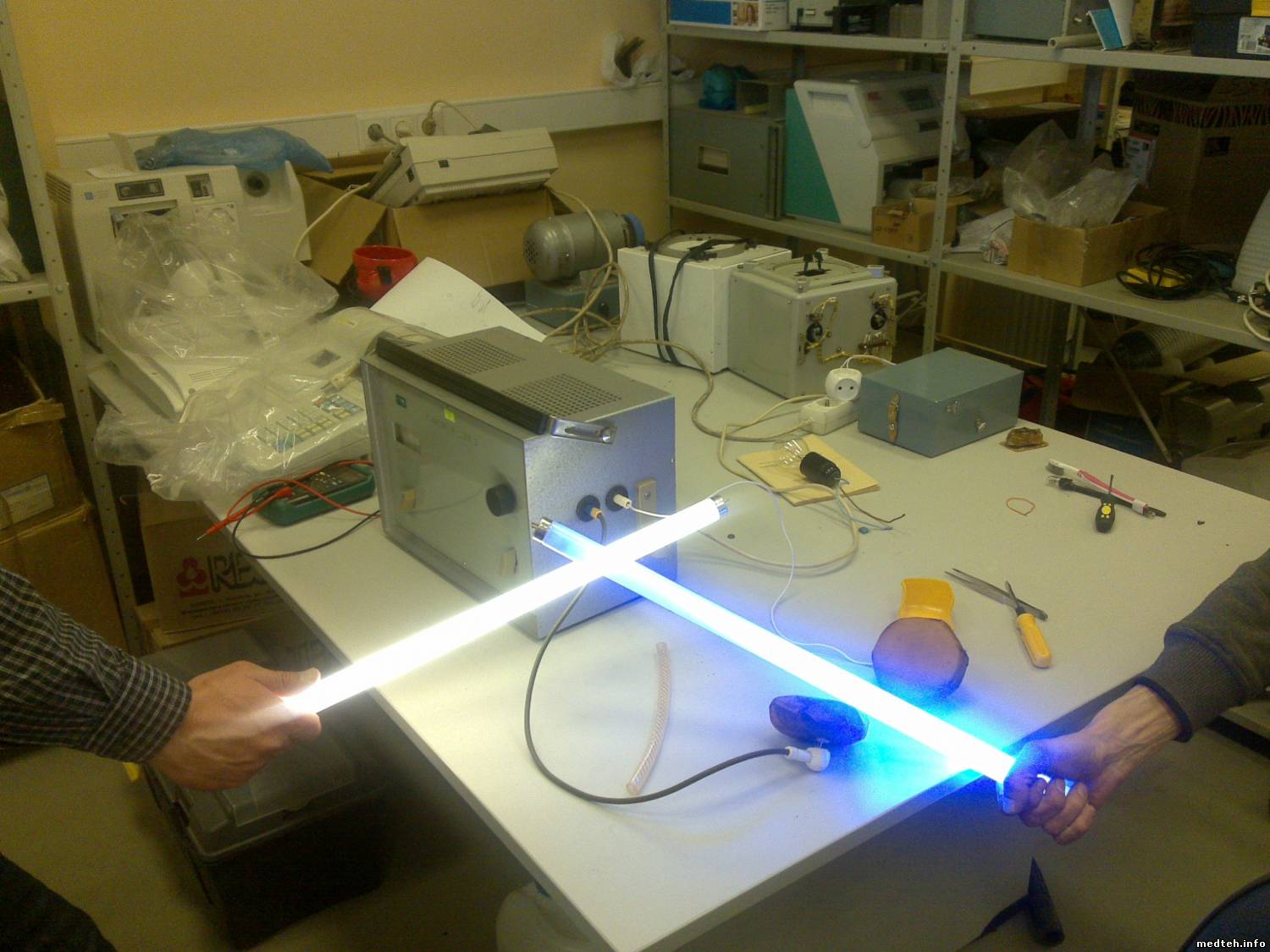

АГИ, все очень просто... лопухи от старого УВЧ (самые большие) между ними лампочка в патроне. к лопухам "измерителя" прикладываем лопухи исследуемого УВЧ и по накалу лампочки ( а ее мощность выбираем соизмеримой с ожидаемой выходной мощностью для увч-30 220v 25W дляУВЧ-80-75w) грубо оцениваем выходную мощность аппарата.

АГИДата: Пятница, 25.Мар.2011, 07:12 | Сообщение # 10
Техник
У вас сообщений: 384
Инженер
На заявках
Российская Федерация

Ставрополь
Цитата babysh-m ()
а что непонятно?
Цитата Юрий-46 ()
АГИ, всё очень просто ... лопухи от старого УВЧ (самые большие) между ними лампочка в патроне. К лопухам "измерителя" прикладываем лопухи исследуемого УВЧ и по накалу лампочки (а еЁ мощность выбираем соизмеримой с ожидаемой выходной мощностью для УВЧ-30 220v 25W для УВЧ-80 - 75w) грубо оцениваем выходную мощность аппарата.
А зачем тогда ИМЧ-01?

Цитата Юрий-46 ()
а на финише ИМЧ-01 поверенный и частоту показывает
Ведь он измеряет и мощность и частоту УВЧ.
Ещё раз непонятно, но здорово!

YRA46Дата: Понедельник, 28.Мар.2011, 23:43 | Сообщение # 11
Стоматология, Стерилизация
На заявках
Российская Федерация

г. Курск
Quote (АГИ)
Еще раз непонятно но здорово!
Стол маленький у меня....при ремонте если еще ИМЧ поставить, то чашку с кофе некуда поставить.... biggrin а "Фантомчик" небольшой..... wink
теперь понятно???

АГИДата: Вторник, 29.Мар.2011, 07:15 | Сообщение # 12
Техник
У вас сообщений: 384
Инженер
На заявках
Российская Федерация

Ставрополь
Quote (Юрий-46)
Стол маленький у меня....при ремонте если еще ИМЧ поставить, то чашку с кофе некуда поставить.... а "Фантомчик" небольшой.....
теперь понятно???

Ладно. Проехали.
А вот по КВЧ тишина.
Хотя очень интересно.

bogomolovДата: Среда, 01.Фев.2012, 16:49 | Сообщение # 13
Заглянувший
У вас сообщений: 1
радиотехник
На заявках
Российская Федерация

г. Краснодар
еще раз присоединяюсь к непонятно.
Вопрос был "ИЗМЕРЯЕМ" а не оцениваем!!!

michail44Дата: Четверг, 02.Фев.2012, 10:02 | Сообщение # 14
Завсегдатай
У вас сообщений: 132
рентгентехник
На заявках
Казахстан

семипалатинск
Да,действительно фантом довольно интересный и оригинальный,но в принципе чем проще тем лучше!А вот по КВЧ я тоже нигде ничего не могу найти.

ВасильевичДата: Суббота, 21.Апр.2012, 18:19 | Сообщение # 15
Стажер
У вас сообщений: 4
медтехник
На заявках
Беларусь

Кличев
Для районной больницы, очень даже неплохой вариант для проверки работоспособности аппаратов УВЧ. У медсестры физкабинета индикатор - неонка, да и той не всегда они пользуются при проведении процедур, хотя должны это делать. Мною сей девайс проверен, работоспособен! YRA46, сам изобрёл или где-то нашёл?

YRA46Дата: Воскресенье, 22.Апр.2012, 12:51 | Сообщение # 16
Стоматология, Стерилизация
На заявках
Российская Федерация

г. Курск
Васильевич, да где–то здесь описан был, а я только повторил,да фотку выложил.

GadflyДата: Воскресенье, 17.Фев.2013, 01:59 | Сообщение # 17
Заглянувший
У вас сообщений: 2
доцент
На заявках
Украина

Одесса
Подскажите, пожалуйста, устройство неонки игде посмотреть.

АГИДата: Воскресенье, 17.Фев.2013, 08:37 | Сообщение # 18
Техник
У вас сообщений: 384
Инженер
На заявках
Российская Федерация

Ставрополь
Цитата (Gadfly)
Подскажите, пожалуйста, устройство неонки игде посмотреть.

Доцент, ты о чем?
Ты не знаешь как устроена лампочка?
Прискорбно unknown

GadflyДата: Воскресенье, 17.Фев.2013, 17:03 | Сообщение # 19
Заглянувший
У вас сообщений: 2
доцент
На заявках
Украина

Одесса
Гы, а какая именно лампочка blush
Ну не мой это профиль, видел только в поликлинике, что подносят палочку с лампочкой. Вот ненароком попал ко мне УВЧ-30. Документацию на форуме пока не дают скачать, типа не дорос. А вот ещё Вы, не знаешь типа как лампочка устроена.
Да дома есть пару КСВ метра от радиостанций, они вроде как и мощность меряют, надо попробывать.

YurkevichДата: Воскресенье, 17.Фев.2013, 19:33 | Сообщение # 20
У вас сообщений: 567
инженер-наладчик
На заявках
Российская Федерация

выборг
Частоту меряю электронным частотомером (небольшая пеля из монтажного провода на входных гнездах вблизи УВЧ дает вполне достаточный для мзмерения сигнал. Для мощности - самоделка по мотивам "Фантома". В итоге: все метрологические "наезды" - полная чушь. В большинстве УВЧ - генераторы - простейшие с самовозбуждением, частота задается анодным контуром, напряжения на лампах не стабилизорованы. По измерениям - частота "гуляет" на десятки, иногда сотни, кГц. Настройка нагрузки - очень "острая" - достаточно чуть повернуть ручку настройки и мощность на десяток процентов меняется, да и сильно зависит от нагрузки - достаточно чуть сдвинуть "лопухи" или разместить что-то радиопоглащающее (хотя-бы в виде собственной руки). При желании - всегда можно доказать что метролог неправильно проводил измерения, неправильно настроил и т.д.

АГИДата: Понедельник, 18.Фев.2013, 07:11 | Сообщение # 21
Техник
У вас сообщений: 384
Инженер
На заявках
Российская Федерация

Ставрополь
Цитата (Gadfly)
Гы, а какая именно лампочка

Неоновая! biggrin

medДата: Среда, 27.Фев.2013, 13:20 | Сообщение # 22
Стажер
У вас сообщений: 34
инженер
На заявках
Российская Федерация

рама
на КВЧ-НД аппарате есть проверочное место с лампочкой(понимаю что не мерю,но хоть проверяю).

kaaДата: Четверг, 28.Фев.2013, 11:15 | Сообщение # 23
Стажер
У вас сообщений: 37
инженер
На заявках
Российская Федерация

Киров
Можно и такими лампочками проверить :)

bektyishДата: Суббота, 09.Мар.2013, 17:52 | Сообщение # 24
Медтехник
У вас сообщений: 1748
Электромеханик по слаботочным сетям
На заявках
Российская Федерация

Дистрикт 74
Уж не "Явь" ли вы в суе помянули - был такой КВЧ аппарат - выпускали в Москве и Заречном - работал в гигагерцовом диапазоне - так к нему прилагался блок "Ясность" который и контролировал его работоспособность

bektyishДата: Суббота, 09.Мар.2013, 18:04 | Сообщение # 25
Медтехник
У вас сообщений: 1748
Электромеханик по слаботочным сетям
На заявках
Российская Федерация

Дистрикт 74
babysh-m, - а разве поверка входит в стоимость ремонта - физиоаппаратура раз в год проверяется ( если ничего не изменилось ) - ремонты делал, и деньги получал, но хлеб у КИПа, не отбирал !!!

babysh-mДата: Воскресенье, 10.Мар.2013, 17:32 | Сообщение # 26
сервисный инженер
На заявках
Российская Федерация

Екатеринбург
Цитата (bektyish)
а разве поверка входит в стоимость ремонта
Вы путаете поверку и проверку, речь в теме идет о проверке.

rvc100Дата: Четверг, 15.Авг.2013, 09:11 | Сообщение # 27
Заглянувший
У вас сообщений: 2
Инженер по метрологии
На заявках
Российская Федерация

Тамбов
У нас для контроля мощности и частоты есть ИМЧ-01. Нормально показывает и один и другой параметр, безо всяких самоделок, хотя они и позволяют оценить работоспособность в принципе.

djzakdellДата: Среда, 16.Окт.2013, 21:21 | Сообщение # 28
Участник
У вас сообщений: 49
Ремонт медтехники, стоматология
На заявках
Украина

Полтава
Мы таким апаратом

ЛомастерДата: Понедельник, 02.Дек.2013, 11:51 | Сообщение # 29
Завсегдатай
У вас сообщений: 196
Эл. механик ИМТ
На заявках
Российская Федерация

Алтайский край
Кроме КВЧ "Явь" есть КВЧ "Никель", и "Стелла" которые работают на частоте 5,6 или 7,2 ГГц, в аппарате "Явь" для получения квч излучения применяется сложная система контуров. В аппаратах "Никель" и "Стелла" для этих целей используется диод "ГАННА", в качестве прибора для проверки работоспособности КВЧ аппарата используется тот же излучатель с применением диода "Ганна" но только сигнал от излучателся еще усиливается операционным усилителем и соответственно зажигает светодиод который и говорит и наличии КВЧ излучения. Вся схемка питается от трех часовых батареек, 4,5 вольта.
Вот и вся хитрость.

АГИДата: Понедельник, 02.Дек.2013, 15:57 | Сообщение # 30
Техник
У вас сообщений: 384
Инженер
На заявках
Российская Федерация

Ставрополь
Измерить и посмотреть несколько разные вещи.

ЛомастерДата: Вторник, 03.Дек.2013, 05:43 | Сообщение # 31
Завсегдатай
У вас сообщений: 196
Эл. механик ИМТ
На заявках
Российская Федерация

Алтайский край
АГИ писал: "Ладно. Проехали.
А вот по КВЧ тишина.
Хотя очень интересно
."


Все промолчали, я написал что знаю и использую.
Когда то этот частотный диапазон ГГЦ,был недосягаем для смертных его использовали военные, космические технологии, в медицину пустили лет пятнадцать может чуть больше, а в бытовую область легко догадаться, когда появились тарелки спутниковые. Измерительная аппаратура пока остается дорогим удовольствием, поэтому встретишь не часто. Вот и довольствуешься лишь тем что не измеряешь, а проверяешь.


Сообщение отредактировал Ломастер - Вторник, 03.Дек.2013, 05:47

KamelotДата: Понедельник, 17.Июл.2017, 19:17 | Сообщение # 32
Стажер
У вас сообщений: 9
ремонтник медицинской аппаратуры
На заявках
Украина

Харьков
Цитата djzakdell ()
Мы таким апаратом

А одна разве не загорится? И что за дивный прибор с микроамперметром в изголовье? unknown

KamelotДата: Понедельник, 17.Июл.2017, 19:24 | Сообщение # 33
Стажер
У вас сообщений: 9
ремонтник медицинской аппаратуры
На заявках
Украина

Харьков
В коагуляторе по паспорту даже написана проверка работоспособности аппарата лампочкой 150Вт мощностью и этого честно говоря достаточно для сего зверя biggrin

АгайДата: Воскресенье, 25.Сен.2022, 19:19 | Сообщение # 34
Стажер
У вас сообщений: 5
Преподаватель
На заявках
Кыргызстан

Ош
Мощность УВЧ аппарата измеряется ламповым вольтметром на нагрузке. Сопротивление нагрузки УВЧ аппарата имеется в паспорте. Мощность определяется: измеренное напряжение в квадрате делится на значение сопротивления нагрузки.
Обычно применяют ламповый вольтметр ВУ-15, ВЗ-12 с делителем или же используйте более современный, но дорогой с соответствующей характеристикой.
