Аппарат для гальванизации и электрофореза "Поток 1"
Valery4dДата: Вторник, 20.Сен.2011, 11:30 | Сообщение # 1
Стажер
У вас сообщений: 6
non
OFFлайн
Украина

Lviv
здравствуйте
как понять какой трансформатро стоит в потоке? какие его параметры (В, А, Вт)?
опознавательных знаков нет и не работает.

http://radikal.ru/F/s53.radikal.ru/i141/1108/3f/1f2071c28a9f.jpg.html

спасибо

babysh-mДата: Вторник, 20.Сен.2011, 11:54 | Сообщение # 2
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Valery4d, Схема тут http://electro-tech.narod.ru/schematics/medical/therap.htm
Тема по Потоку есть в корзине.

Valery4dДата: Вторник, 20.Сен.2011, 16:44 | Сообщение # 3
Стажер
У вас сообщений: 6
non
OFFлайн
Украина

Lviv

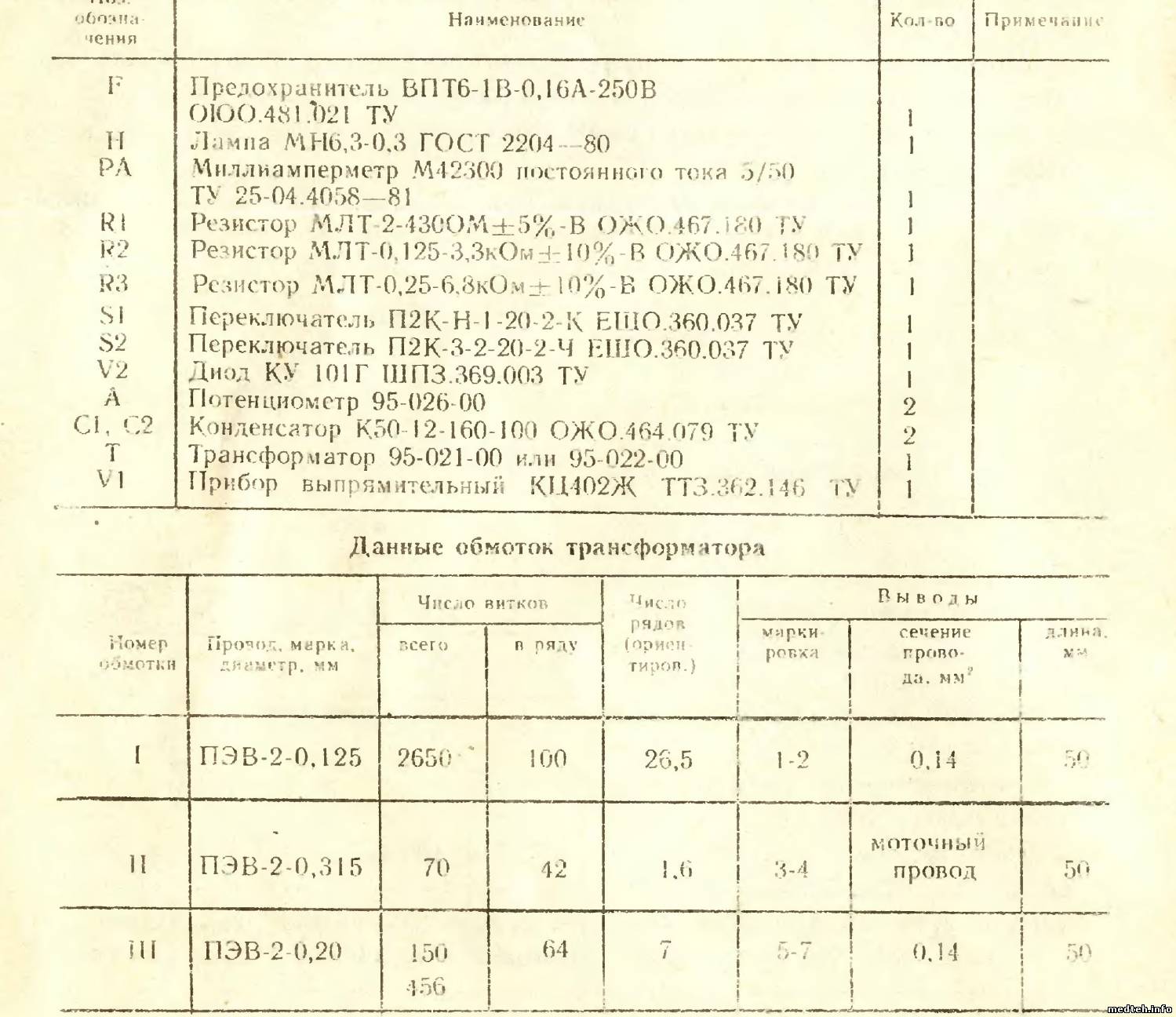

да, схема в принципе есть, но а параметры трансформатора?

babysh-mДата: Вторник, 20.Сен.2011, 17:42 | Сообщение # 4
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Valery4d, Мог бы и сам найти http://www.medteh.info/forum/13-236-1 . Внимательно прочитай всю тему!

AlexiumДата: Вторник, 20.Сен.2011, 21:39 | Сообщение # 5
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
В паспорте все написано.

Valery4dДата: Воскресенье, 25.Сен.2011, 22:54 | Сообщение # 6
Стажер
У вас сообщений: 6
non
OFFлайн
Украина

Lviv
пойдет ли тороидальный трансформатор?
так понимаю на выходе должно быть 50 в? а сколько Ампер?
какова мощность?
или лучше взять разделительный с двойной изоляцией и высокой электропрочностью?

STarasДата: Понедельник, 26.Сен.2011, 08:28 | Сообщение # 7
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (Valery4d)
с двойной изоляцией и высокой электропрочностью
- может даже и китайский, где сетевая и выходная обмотки каждая на своем отдельном каркасе.

МоторДата: Понедельник, 26.Сен.2011, 23:38 | Сообщение # 8
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация

Мытищи
Не стоит экспериментировать с безопасностью! Случись что с пациентом - сидеть Вам. А когда пара проводов подключается
к человеку, всякое может произойти,и,поверьте,крайним окажетесь Вы!

МВРДата: Воскресенье, 09.Окт.2011, 10:35 | Сообщение # 9
Медтехник
OFFлайн
Российская Федерация

.
Самоделки в медицине не допустимы! А так без мороки и безопаснее купить новый. Он дешёвый ... Или, если для себя, то б/у у медтехников по договорённости ...

Valery4dДата: Понедельник, 17.Окт.2011, 21:02 | Сообщение # 10
Стажер
У вас сообщений: 6
non
OFFлайн
Украина

Lviv
сколько ампер должна выдавать вторичная обмотка ?

МоторДата: Понедельник, 17.Окт.2011, 21:53 | Сообщение # 11
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация

Мытищи
[quote=Valery4d]сколько ампер должна выдавать вторичная обмотка ? [/quote]

Не меньше, чем максимальный предел измерителя тока, установленного на передней панели аппарата yes

Valery4dДата: Понедельник, 17.Окт.2011, 22:41 | Сообщение # 12
Стажер
У вас сообщений: 6
non
OFFлайн
Украина

Lviv
в схеме резисторы есть. будет падение...

МоторДата: Понедельник, 17.Окт.2011, 22:57 | Сообщение # 13
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация

Мытищи
Падения тока не бывает! Бывает падение напряжения! В "Потоке-1" обязательно должен выполняться закон Ома(да и Кирхгофа тоже)! wink

serkusДата: Вторник, 18.Окт.2011, 17:48 | Сообщение # 14
Участник
У вас сообщений: 68
Техник по ремонту и обслуживанию ме
OFFлайн
Украина

Лозовая
Добрый всем день. Приезжали к нам метрологи проверять физаппаратуру и на одном из Потоков обнаружили погрешности в показаниях прибора Х50. На Х5 мА показания соответствуют норме, а на 50мА показания меньше в начале шкалы на 5 мА, а конце почти на 10. Может кто сталкивался с такой ситуацией, подскажите, как с этим бороться?

les_nik_178Дата: Вторник, 18.Окт.2011, 17:58 | Сообщение # 15
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация

Far East
Какой поток?
Старые педальные или с электроникой?
Если можно покажи фото. Старых видел три модели, новых две.

serkusДата: Вторник, 18.Окт.2011, 17:59 | Сообщение # 16
Участник
У вас сообщений: 68
Техник по ремонту и обслуживанию ме
OFFлайн
Украина

Лозовая

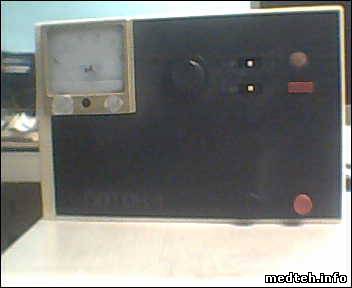

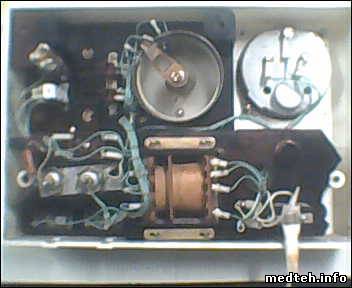

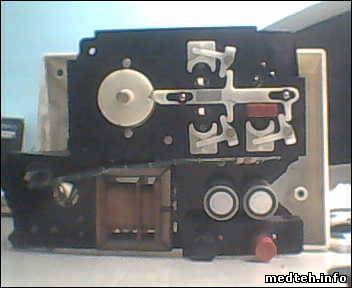

ща дам фото


Сообщение отредактировал serkus - Вторник, 18.Окт.2011, 18:11

YurkevichДата: Вторник, 18.Окт.2011, 19:06 | Сообщение # 17
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
Головка милиамперметра с двумя или тремя контактами? Если с двумя - смотри резистор, который используется как шунт на пределе 50мА. Если с тремя - то меняй прибор. Правда , если сможешь, можно аккуратно разобрать саму головку - отделить переднюю крышку, она посажена на герметик, от основания. Внутри расположен шунт. Его надо или заменить,если найдется для замены, или подогнать величину сопротивления. Включаешь последовательно образцовый миллиамперметр, ремонтируемый, реостат, источник постоянного тока. Реостатом, по образцовому. устанавливаешь ток и подгоняя шунт добиваешся таких же показаний на ремонтируемом. После этого сдаешь аппарат метрологам на поверку.

serkusДата: Среда, 19.Окт.2011, 08:29 | Сообщение # 18
Участник
У вас сообщений: 68
Техник по ремонту и обслуживанию ме
OFFлайн
Украина

Лозовая
но образцовый прибор показывает на выходе вместо 50, 60 мА, или прибор надо нагружать? если да, то подскажите чем.

Сообщение отредактировал serkus - Среда, 19.Окт.2011, 08:30

YurkevichДата: Среда, 19.Окт.2011, 16:31 | Сообщение # 19
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
Откуда взялись эти "метролухи"? При проверке аппарата на выход подключают, обязательно. эквивалент пациента - сопротивлением порядка 500 Ом. и последовательно с ним образцовый прибор, по которому и измеряют выходной ток. У нас такие метролухи забраковали кучу Потоков - амперметр подключали напрямую и в замечаниях писали: " ... неточность измерения встроенного прибора, неработоспособность схемы защиты и пр.

serkusДата: Среда, 19.Окт.2011, 16:39 | Сообщение # 20
Участник
У вас сообщений: 68
Техник по ремонту и обслуживанию ме
OFFлайн
Украина

Лозовая
Quote (Yurkevich)
... неточность измерения встроенного прибора, неработоспособность схемы защиты и пр.

вот-вот. Примерно померил свое сопротивление, у меня вышло около 500 Ом, подключил к выходу, последовательно образцовый, измерил.... все равно врет. Нашел выход: взял из аппарата приготовленного к списанию мАметр, заменил, все стало на свои места. Причина оказалась в приборе. Проблема решена.

GalvaniДата: Пятница, 28.Окт.2011, 15:12 | Сообщение # 21
Стажер
У вас сообщений: 6
нет пока что...
OFFлайн
Украина

Ужгород
добрый день!
сколько мА выдает вторичная обмотка трансформатора поток-1 до диодного моста и пр.?
могу выслать вознаграждение если кто то действительно имеет возможность измерить показания и сообщить.
желательно также показания которые показывает со схемой.
спасибо!


Сообщение отредактировал Galvani - Пятница, 28.Окт.2011, 18:26

ReapperДата: Среда, 24.Июл.2013, 14:36 | Сообщение # 22
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация

Самара
Есть прибор Поток-1 2007 года. При работе на токе выше 35 мА начинается греться резистор R1 (вроде как 2Вт). Показания миллиамперметра на приборе совпадают с показанием тестера, но максимальный ток достигает 115 мА. В чем может быть причина?

rushnДата: Четверг, 25.Июл.2013, 04:31 | Сообщение # 23
Стажер
У вас сообщений: 48
инженер
OFFлайн
Российская Федерация

Саянск
Чей прибор-то? Схема есть ?

YurkevichДата: Четверг, 25.Июл.2013, 11:28 | Сообщение # 24
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
А как ток мерял? Чтобы на 500 омах (эквивалент пациента) выдать 115 мА, блок питания должен, с учетом падения на R1, выдавать вольт 120.

ReapperДата: Четверг, 25.Июл.2013, 17:08 | Сообщение # 25
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация

Самара
прибор если не ошибаюсь г.Екатеринбург, схема вот:

ReapperДата: Четверг, 25.Июл.2013, 17:11 | Сообщение # 26
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация

Самара
ток мерил просто воткнув тестер в разъемы для кабелей к пациенту, в больше степени делал это для того чтобы оценить правильность показания миллиамперметра (хот тестер тоже может врать)

YurkevichДата: Четверг, 25.Июл.2013, 18:06 | Сообщение # 27
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
Поток, как и другие гальванизаторы, проверяют подключив вместо пациента эквивалент - как правило резистор, сопротивлением порядка 500 ом У нас так метролухи "просто воткнув тестер в разъемы для кабелей к пациенту" забраковали кучу Потоков с написанием "телеги" в адрес медтехников.

ReapperДата: Четверг, 25.Июл.2013, 18:50 | Сообщение # 28
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация

Самара
тут больше вопрос не в правильности показаний, а по какой причине греется резистор.

AlexiumДата: Четверг, 25.Июл.2013, 18:55 | Сообщение # 29
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата (Reapper)
тут больше вопрос не в правильности показаний, а по какой причине греется резистор.

Глобальный вопрос biggrin - тут требуется знание законов Ома, а это не каждому дано. wink
Предположим, на нем выделяется большая мощность при протекании электрического тока - во как!

rushnДата: Пятница, 26.Июл.2013, 06:19 | Сообщение # 30
Стажер
У вас сообщений: 48
инженер
OFFлайн
Российская Федерация

Саянск
С2 без утечки ?

OllemedДата: Пятница, 26.Июл.2013, 17:40 | Сообщение # 31
Участник
У вас сообщений: 111
инженер
OFFлайн
Украина

Киев
Цитата (Reapper)
на 500 омах (эквивалент пациента)

Цитата (Reapper)
ток мерил просто воткнув тестер в разъемы для кабелей к пациенту

Многоуважаемый Reapper, несмотря на подсказку от Yurkevich, ты закоротил выход своим прибором и греешь т.о. атмосферу током КЗ.
Прозвони тиристор на предмет КЗ, в случае его пробоя напряжение с "+" вывода диодного моста через резисторы R1, R3 поступает на его "-" вывод; предохранитель F2 при условии соответствия номинальному должен был сгореть.
Цитата (rushn)
С2 без утечки ?
shok

YurkevichДата: Суббота, 27.Июл.2013, 12:58 | Сообщение # 32
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация

выборг
тиристор не при чем. Он, при работе, и должен быть открыт, т.к. является защитой от неправильного включения аппарата. Скорее всего - неисправность переменного резистора (уменьшение сопротивления) из-за КЗ части витков

AlexiumДата: Суббота, 27.Июл.2013, 13:06 | Сообщение # 33
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Коллеги! Давайте закроем эту тему. А то получается как в анекдоте про лампчку - сколько нужно медтехников чтобы проверить (отремонитровать) Поток-1? biggrin

stavbonДата: Понедельник, 24.Май.2021, 20:10 | Сообщение # 34
Заглянувший
У вас сообщений: 1
Инженеру по медоборудованию
OFFлайн
Румыния

Ставрополь
Я как тут написали метролух точней тот кто это метрологическое оборудование ремонтирует так исходя из схемы что выше то не зависимо от нагрузки или вообще при кз токи эталонного и поверяемого должны совпадать тут выше писали о токе в участках цепи и если вы этого не знаете та надо начинать не с ремонта мед техники хотя этот прибор сложно вообще назвать техникой а начать с теории и не будет таких тем где 3 детали 10 вопросов что и как а кто задаёт эти вопросы я думаю вам надо начать с чего то очень простого типа сетевых зарядок для аккумуляторов где нет трансформатора вообще например кандер вместо него если по такой схеме вообще тему создаёте то вам явно не на этот сайт ничего личного просто написал как это вижу

Андрей Ставрополь
