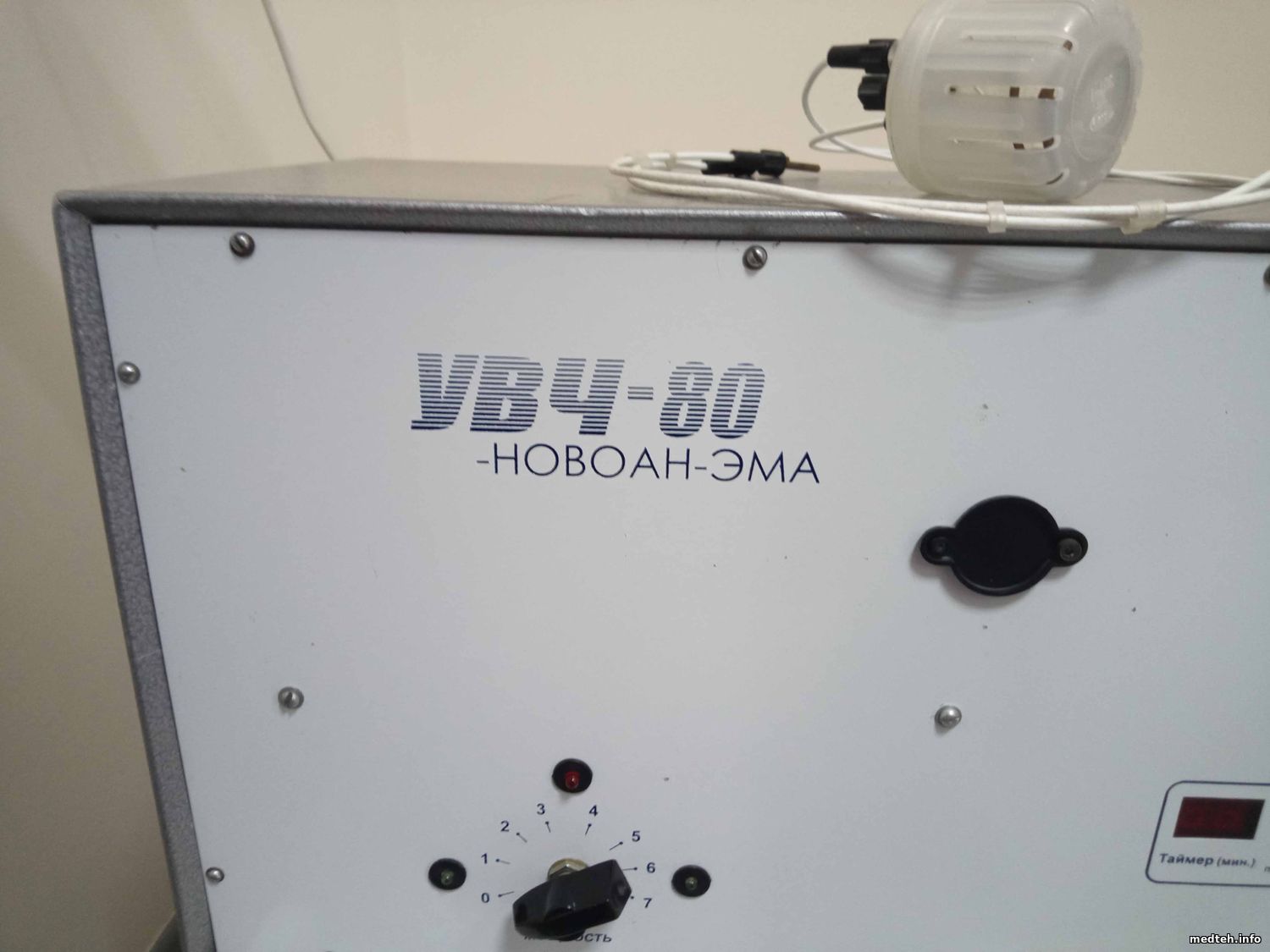

Аппарат прекрасно работает с электродами на 80 и 113 мм., но не работает с апликатором ЭВТ-1. В чём беда не могу понять. Прошу откликнуться тех, кто сталкивался с такой проблемой. Любая здравая мысль приветствуется. https://www.medteh.info/_fr/200/1964667.jpg
Дата: Понедельник, 30.Апр.2012, 13:41 | Сообщение # 4
Стажер
У вас сообщений: 5
Медтехник
OFFлайн
Российская Федерация
Оренбургская область
Разбирал ЭВТ винты не слабые (затянуты хорошо) еще под краской, пластины не касаются друг друга, контакты затянуты хорошо. Такая болячка со всеми тремя ЭВТ которые я нашел. Ощущение такое что ЭВТ просаживают выход.
В зависимости от года, колодка пациента имеет два ближних контакта-для круглых электродов, и два дальних контакта-для ЭВТ. Но контакты для ЭВТ зашунтированы на массу через конденсаторы. Так что посмотрите внимательно на колодку пациента-разберите и проверьте.
Было такое: немного подрегулировал витки и, вроде, пошло. Потом не работал, когда стоял аппарат на плёнке. Но через 3-и дня всё равно пришлось отправить на завод.
Вернулся с завода и вообще не работает. Весь в царапинах. Завод написал: раз поменяли вилку - с гарантии снимается. И пломбы, типа, были сорваны. Может кто поможет со схемой?
Аппарат прекрасно работает с электродами на 80 и 113 мм., но не работает с апликатором ЭВТ-1. В чём беда не могу понять. Прошу откликнуться тех, кто сталкивался с такой проблемой. Любая здравая мысль приветствуется.
Как решили проблему или так и осталось? Такое же у себя на аппарате обнаружил.
Здравствуйте. На одном аппарате (при ЭВТ) иногда даже не может подстроиться, слышно вращение оси конденсатора. Ждал больше минуты, так и не остановилось вращение. И индикации на ЭВТ не было. А при другом включении работал, индикация есть. Эл-ды ЭВТ проверял на двух аппаратах, на том работает, а вот на моём индикации нет. Если же бывает индикация, то только на одном проводе, и то неустойчивая. Свечение индикатора, подведенного к выходной катушке внутри прибора, только около одной. Перемигивание светодиодов есть, хотя индикатор может поле не показывать.
ЦитатаDimitrius ()
Произведите контроль и подстройку частоты, ведь ЭВТ работает строго на резонансной.
Частота на обоих приборах плавает. Фантома у меня нет. Есть цифровой осциллограф (с измерением f). Щупы от осциллографа положил параллельно проводам. Итого: на обоих частота изменяется, Мгц, от 26,88 до 27,47; на исправном (I) почему-то плавает амплитуда сигнала, на неисправном (II) амплитуда более стабильна. I - индикатор светится на обоих проводах, на II - иногда только на одном проводе, а индикатор около другого провода вообще не светится. При подведении щупа осциллографа на обоих проводах сигнал одинаковый.
Прочитал следующее сообщение. Пишу уже не следующий день, 9:00. Здравствуйте. Два прибора ОДИНАКОВЫЕ. Разве не видно, что я пишу про одну и ту же частоту, что два эл-да ЭВТ на (I) работают, а вот на (II) не работают. Или надо писать сообщения (для повышения своего рейтинга?), чтобы заработать себе больше сообщений? И следующие сообщения за актуальным вопросом делают вопрос уже неактуальным, и реальную помощь тот, кто может оказать, уже не окажет.
Сообщение отредактировал rodnmuzvn - Четверг, 05.Июл.2018, 09:13
ЭВТ бывают на 40,68 МГц и 27 МГц. У них разное число витков у индуктивности. Медики бывают их путают от разных аппаратов. Сравните витки от разных ЭВТ на соответствие частоте аппарата.
Дата: Вторник, 10.Июл.2018, 17:08 | Сообщение # 13
Участник
У вас сообщений: 210
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Здравствуйте. Проблема актуальна. Нельзя дополнить сообщение через одно вверх, а жаль, чтобы не "раздувать" тему. Штыри от ЭВТ более длинные, чем для электродов потому, что через них замыкаются на землю 2 высоковольтных конденсатора К15У-1а-3,5кВ-33пФ+/-10%-4 квар В, тогда как при подключении эл-дов эти конденсаторы не задействованы. Вопрос таков. У меня конденсатора, который бы подключался к ближней катушки, нет. Т.е высоковольтный конденсатор у меня один, который подключен к дальней катушке при подключении ЭВТ. На Ваших приборах так же, или всё-таки два конденсатора? У Вас ближняя катушка подключается также и к своему высоковольтному конденсатору при подключении ЭВТ? (Или у кого-то на приборе, наоборот, отсутствует конденсатор дальней катушки?)
Дата: Четверг, 30.Авг.2018, 12:26 | Сообщение # 14
Участник
У вас сообщений: 210
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону

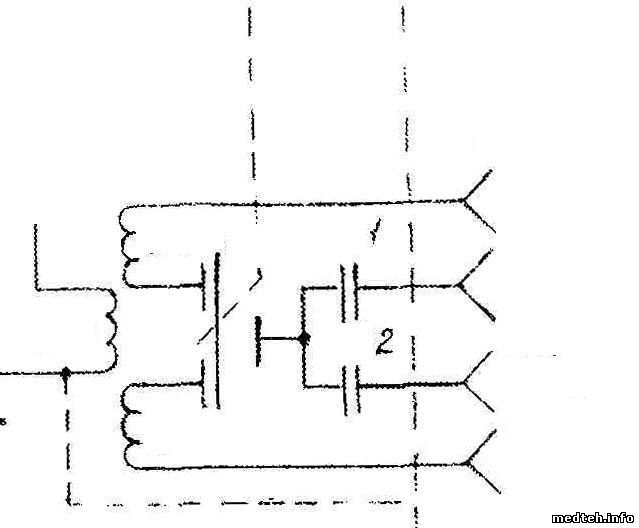

Здравствуйте. Вскрывал рабочий другой аппарат, выполнен также с одним конденсатором. В чём же все-таки дело, понять не могу. Если этот высоковольтный конденсатор потерял емкость или пробой его, то автоподстройка не работала бы. Рисунок в прошлом вопросе — это часть схемы, вырезан кусочек. 2 — конденсатор, который в схеме отсутствует. Т.е. при вставке штырей подсоединяется конденсатор 1 (в этом приборе), а должно быть и также конденсатор 2. При звонке на завод посоветовали дальнюю катушку приблизить к центральной. Другой причины на заводе не видят. Но на рабочем аппарате расстояние между катушкой связи и дальней катушкой никак не меньше. Задавал вопрос про нерабочий УВЧ на другом, не медицинском техническом форуме, сейчас 206 просмотров с 20 июля, ответов не было. Всё же как отремонтировать аппарат. Запрашивать на заводе эти конденсаторы и подключать их, или не поможет. Но как же один аппарат работает. На электроды работают оба УВЧ.
Дата: Пятница, 08.Сен.2023, 09:55 | Сообщение # 15
Стажер
У вас сообщений: 14
Инженер
OFFлайн
Российская Федерация
Сыктывкар
Всем здравствуйте. Аппарат УВЧ-80-"Новоан-ЭМА" г. в. 2016. Работает 5-ть минут и срывается частота. Настроил частоту по аппарату ИМЧ. Всё идеально. Такое ощущение когда прогреваются лампы, то срывается частота. Лампы менял на новые, не помогло. Может подскажете что-нибудь?

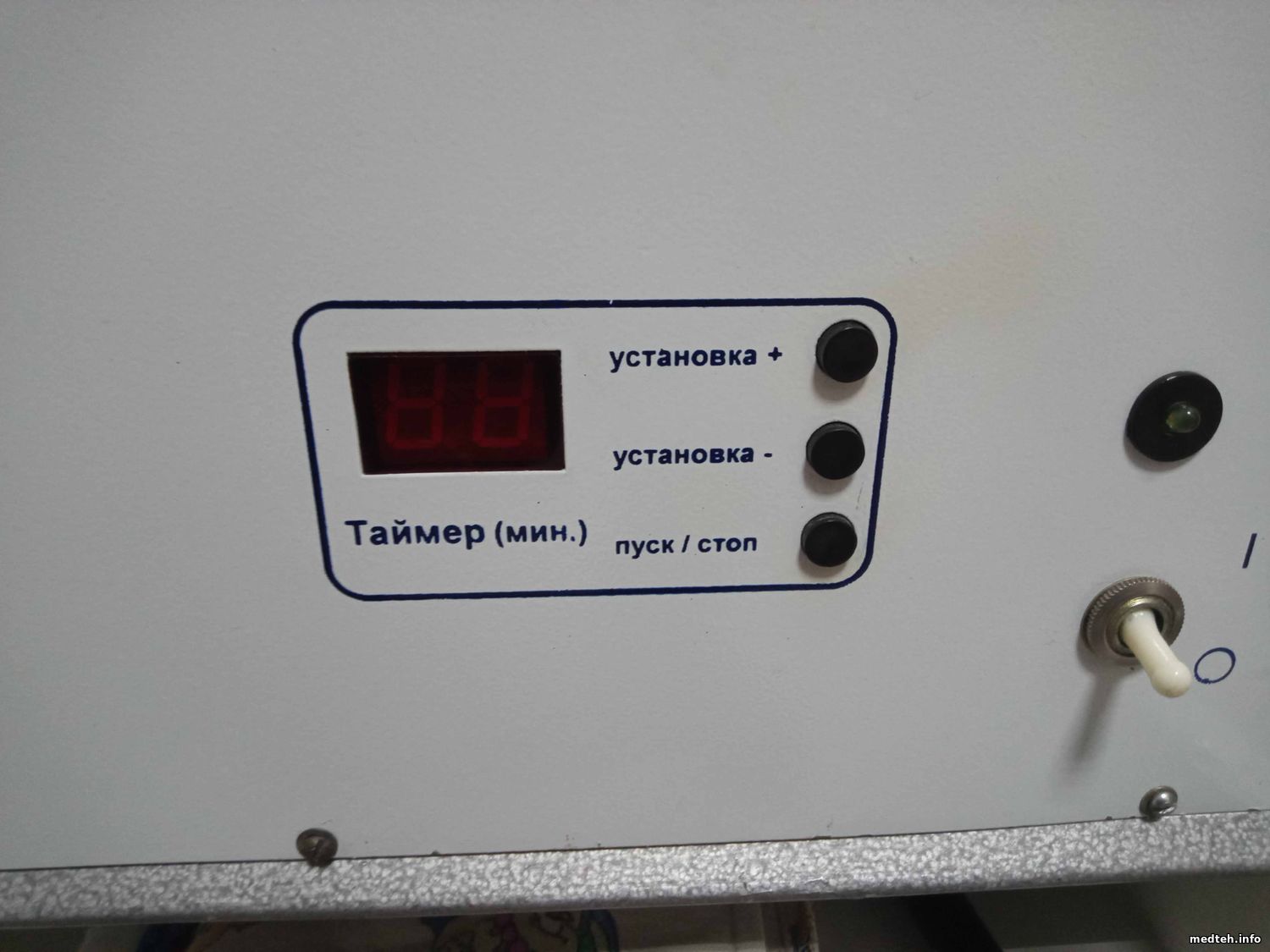

Доброго времени суток. УВЧ-80-НОВОАН-ЭМА. Случайно нет ли у кого фото платы управления? Нужно перепаять кнопки на панели. Ехать к "черту на кулички", паять придётся на месте. Какие с собой взять?
Участникам же остаётся только инженерно-технически и по русски грамотно, логично и достоверно (без неинженерной, порой даже примитивной, ОТСЕБЯТИНЫ ) излагать свои мысли и указывать наименование оборудования!

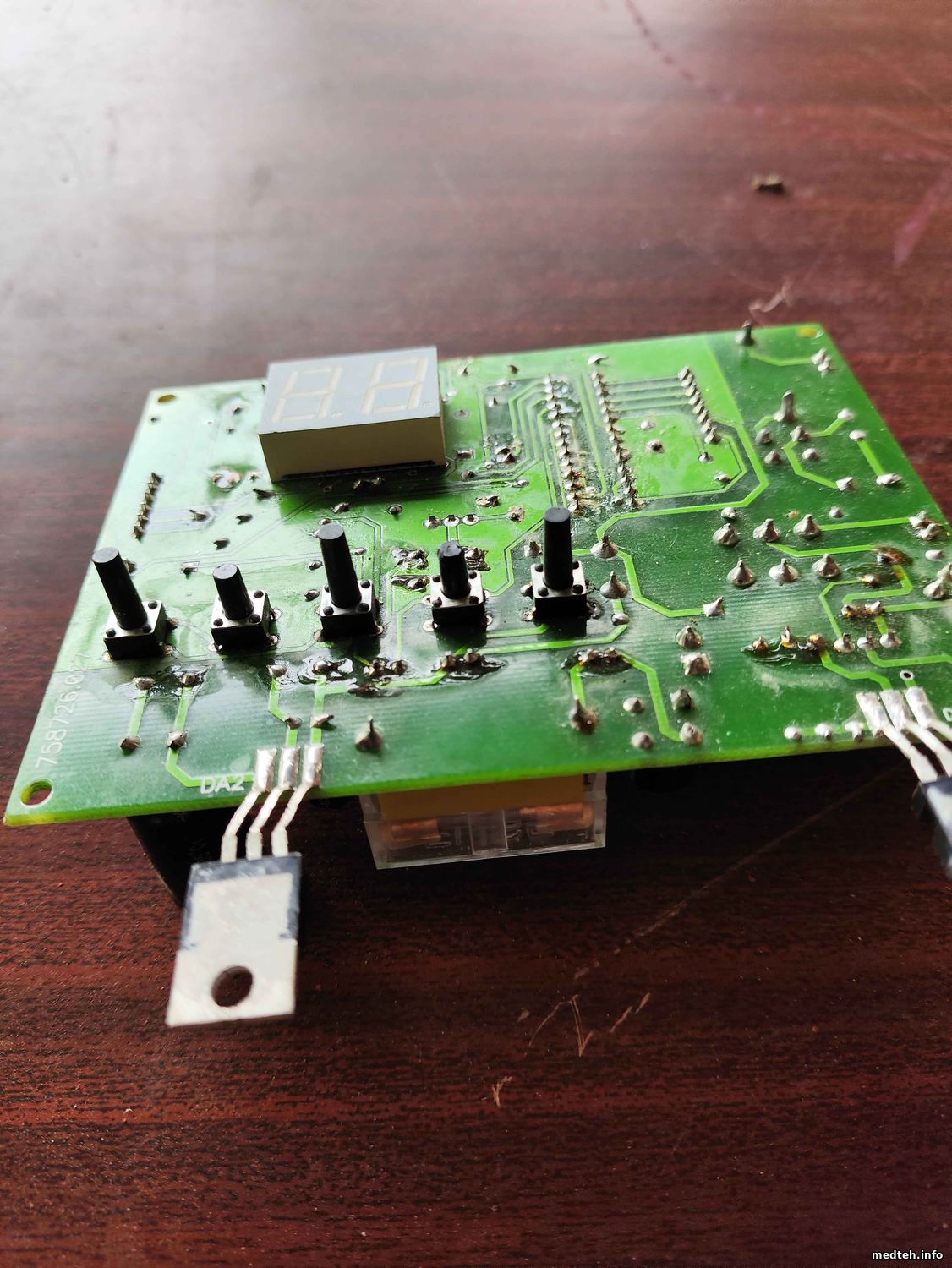

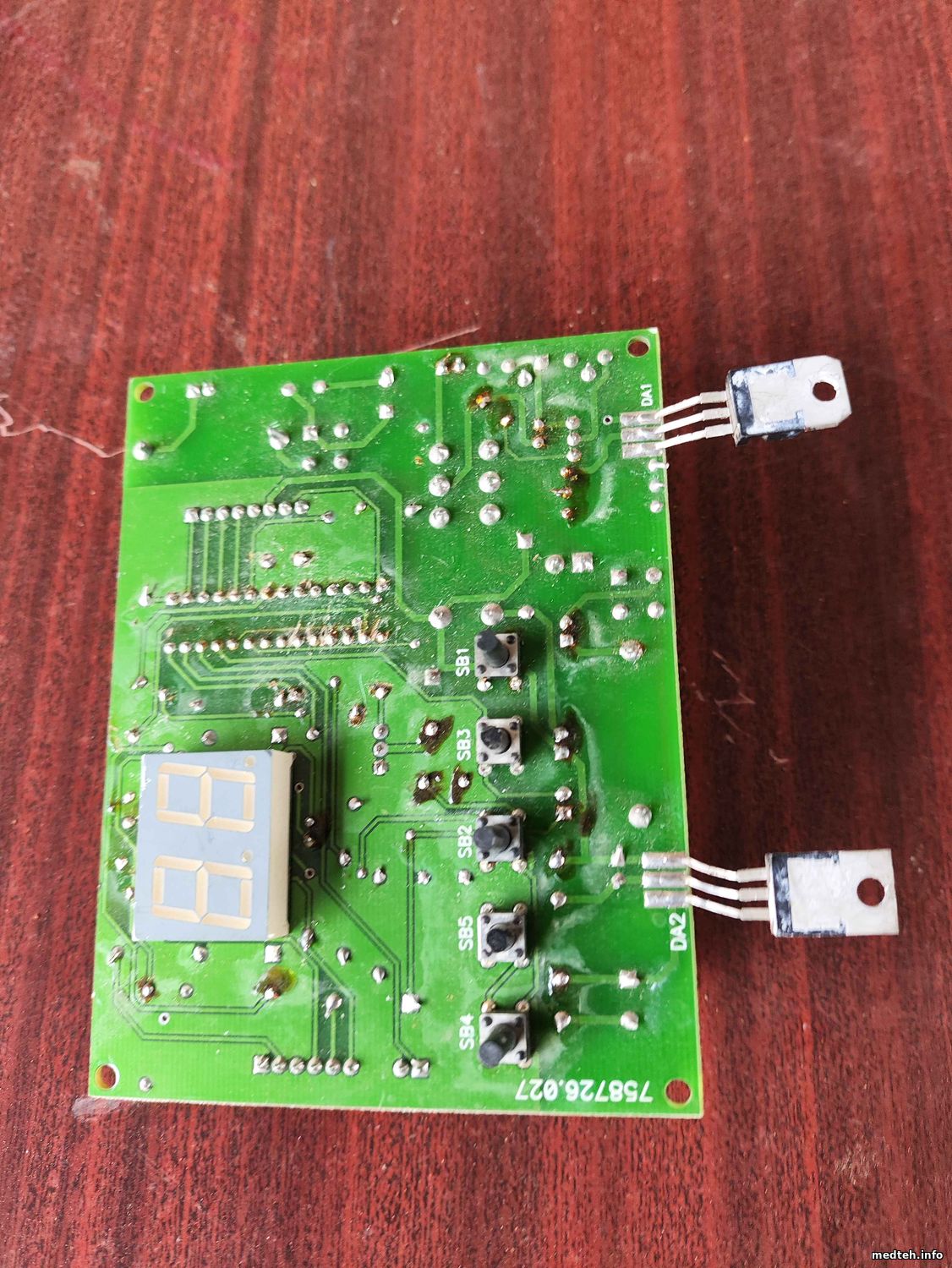

Вот у меня есть плата таймера с 80-ки, вроде такая.
"и"нженер-наладчик groza, что Вам не понятно в Требованиях по адресу - https://www.medteh.info/forum/22-1216-1 ?! ... В какую тему (или раздел Форума) перенести Ваше тематически мусорное для этой специализированной темы сообщение?! ... .
