Рефтон-01 ФС
VitalikMEDДата: Среда, 17.Окт.2012, 11:21 | Сообщение # 1
Участник
У вас сообщений: 59
электромеханик
На заявках
Украина

Ахтырка
При включении выдёт Ошибка 01 и сделать ничего нельзя, разве что выключить. Кто сталкивался с этим прибором? Внутри открывал-на вид всё цело, куда смотреть?и что значит Ошибка01?

Сообщение отредактировал VitalikMED - Четверг, 18.Окт.2012, 10:53

павел22Дата: Среда, 17.Окт.2012, 11:42 | Сообщение # 2
Участник
У вас сообщений: 50
инженер
На заявках
Российская Федерация

россия
обычно стабилизатор 12в выходит из строя.

veveeleДата: Среда, 17.Окт.2012, 12:52 | Сообщение # 3
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Украина

Луцк
VitalikMED, там три стабилизатора на +5, -12, +12 в. Проверь

DimitriusДата: Среда, 17.Окт.2012, 13:05 | Сообщение # 4
У вас сообщений: 398
инженер
На заявках
Украина

Сумы
Quote (VitalikMED)
Ошибка 01


Связана с защитой. Согласно ремонтному руководству проверьте стабилизаторы напряжений. Когда открываешь прибор там есть 2 трансформатора на плате, возле них блок стабилизаторов. Стоит 1180ен12,1179ен12 и 7805. Проверить цепочку двуполярного питания +-12В(это ен12-е), на входе у ЕНок около 21В, на выходе +12 и -12В, и так само по каналу стабилизатора +5В. Выше правильно говорили -питание.

VitalikMEDДата: Среда, 17.Окт.2012, 19:11 | Сообщение # 5
Участник
У вас сообщений: 59
электромеханик
На заявках
Украина

Ахтырка
Quote (Dimitrius)
ЕНок около 21В


Вроде бы 1180ен12 здохла, вход 21В и выход 20 В, чем можно заменить(то у нас такое не достать) -лучше что то с ЛМок.

veveeleДата: Среда, 17.Окт.2012, 19:46 | Сообщение # 6
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Украина

Луцк
VitalikMED, 7812 любого производителя

VitalikMEDДата: Четверг, 18.Окт.2012, 10:51 | Сообщение # 7
Участник
У вас сообщений: 59
электромеханик
На заявках
Украина

Ахтырка
Спасибо veveele и Dimitrius за разъяснения. Заменил на 7812 и аппарат заработал

veveeleДата: Четверг, 18.Окт.2012, 11:57 | Сообщение # 8
Завсегдатай
У вас сообщений: 123
инженер
На заявках
Украина

Луцк
Dimitrius, [Согласно ремонтному руководству], а нельзя ли выложить руководство, а то у меня стоит апарат, по всем признакам процессор здох. Пожалуста

DermatomДата: Пятница, 23.Ноя.2012, 13:18 | Сообщение # 9
Заглянувший
У вас сообщений: 1
Инженер по ремонту мед. Техники
На заявках
Молдова

Бельцы
У меня такая проблема. при включении дисплей зажигается на половину, и то квадратиками, кто знает в чём дело?

illavalДата: Среда, 28.Ноя.2012, 16:05 | Сообщение # 10
Стажер
У вас сообщений: 7
ИНженер-электроник
На заявках
Российская Федерация

Ростов-на-Дону
Если наполовину - значит там 2 лампы подсветки и одна отказала.... или ее инвертор...или питание инвертора.

rudik_avДата: Вторник, 05.Мар.2013, 16:52 | Сообщение # 11
Стажер
У вас сообщений: 6
техник
На заявках
Украина

полтава
дабы не плодить тем, спрошу здесь. Есть такой же аппарат, пришел с жалобой что не регулируется ток и неправильно работают режимы. При вскрытии и осмотре: вместо -12 на кренке -2. Заменил 1179ен12 на 7912, теперь напруги +-12 есть, 5 вольт есть, на трансах напруги на месте. Изменений в работе не последовало. Форма сигнала на выходе не соответствует букварю и регулировка тока не работает(4.8 мА, при увеличении тока незначительно меняется в пределах 3-4,6 мА). Куда еще посмотреть? Может у кого-нибудь есть руководство по ремонту?
ЗЫ на нагрузке 1 кОм на выходе (ддт, он) осцил видит постоянку 5v и синусоиду прибл 100 кгц


Сообщение отредактировал rudik_av - Вторник, 05.Мар.2013, 17:34

DimitriusДата: Вторник, 05.Мар.2013, 23:54 | Сообщение # 12
У вас сообщений: 398
инженер
На заявках
Украина

Сумы
Цитата (rudik_av)
Куда еще посмотреть?


Сделайте качественные фотографии плат с двух сторон(или хотя бы основной платы). То что видит осциллограф - ерунда с ЦАПа или наводки. Постоянка на выходе может быть из-за силовых ключей. Будут фотографии-будет разговор

rudik_avДата: Среда, 06.Мар.2013, 17:06 | Сообщение # 13
Стажер
У вас сообщений: 6
техник
На заявках
Украина

полтава
Да, совершенно верно, вчера вызвонил что оба силовых ключа прикинулись гвоздями. Сегодня сменил на mje340 и mje350, но пока правильных сигналов на выходе нет. Завтра возьму фотоаппарат, выложу фото и осциллограммы.

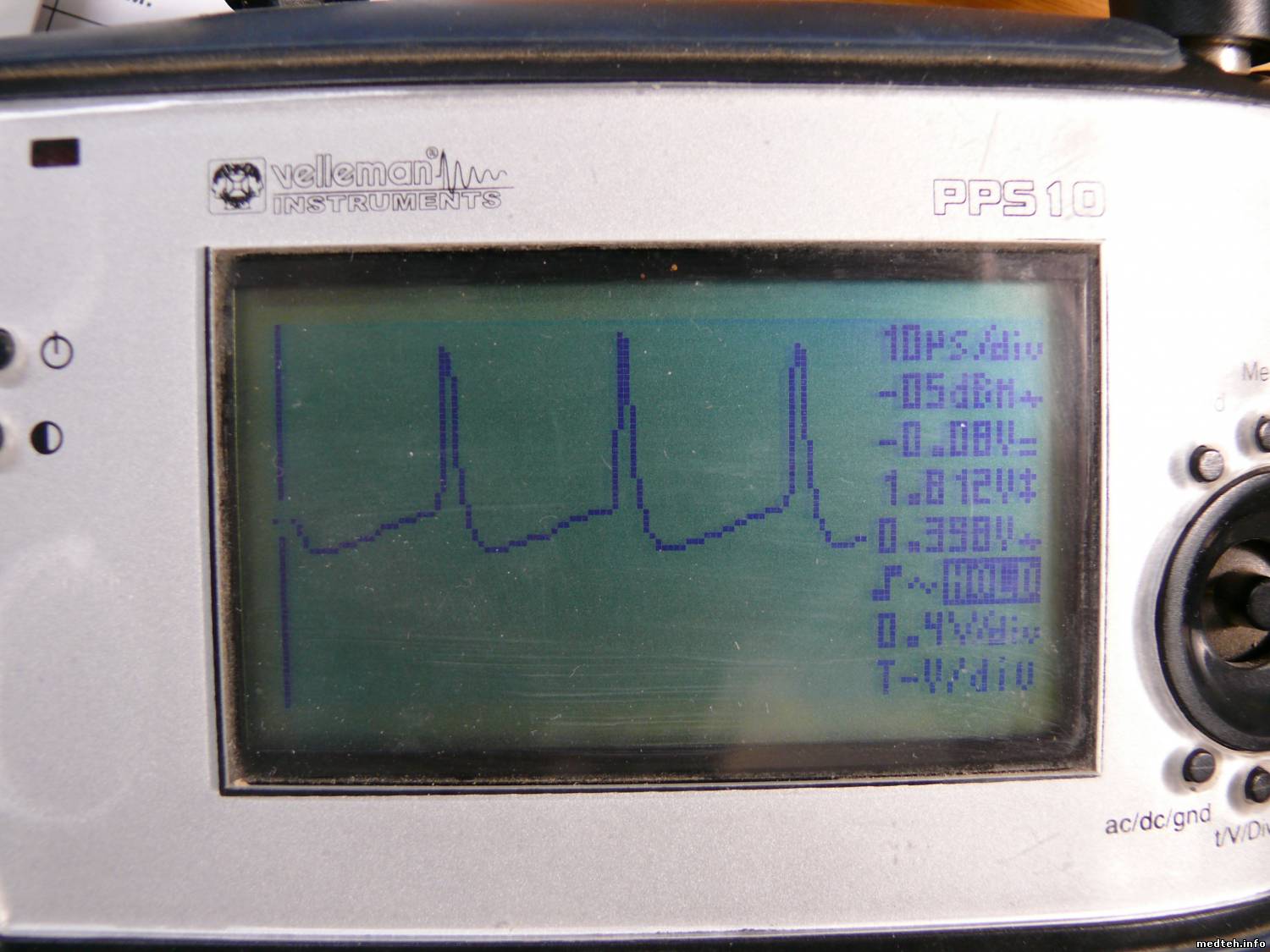

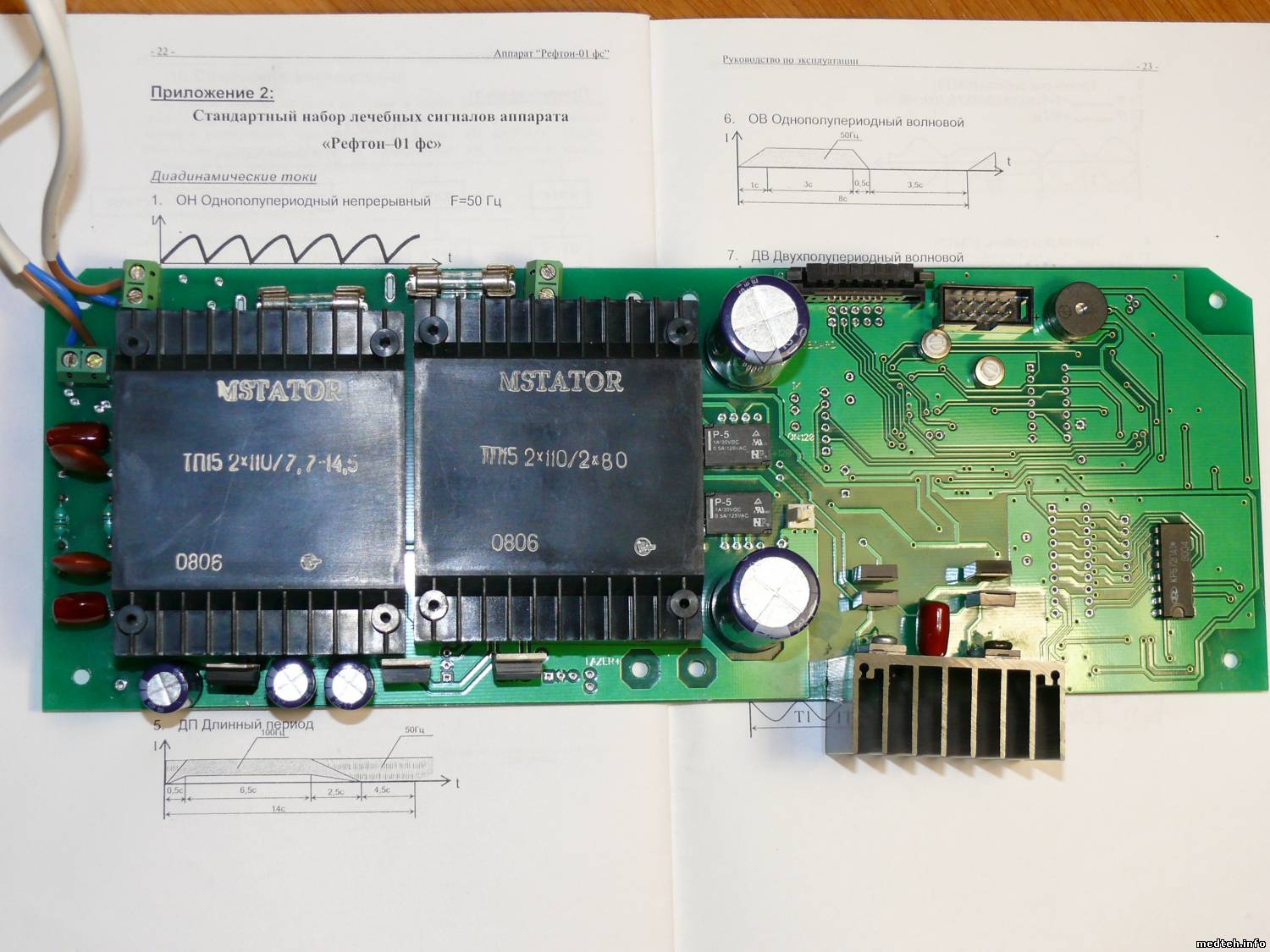

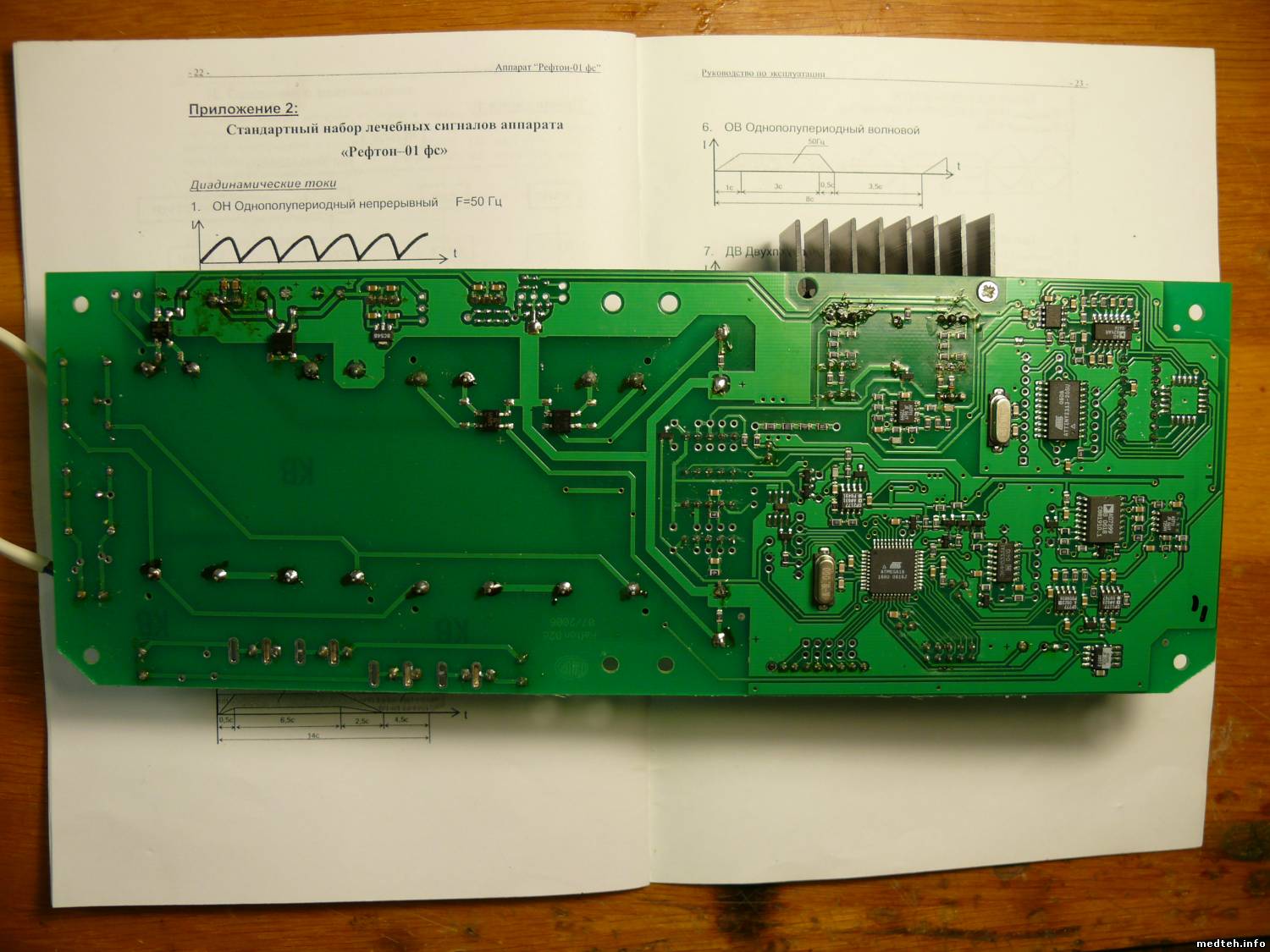

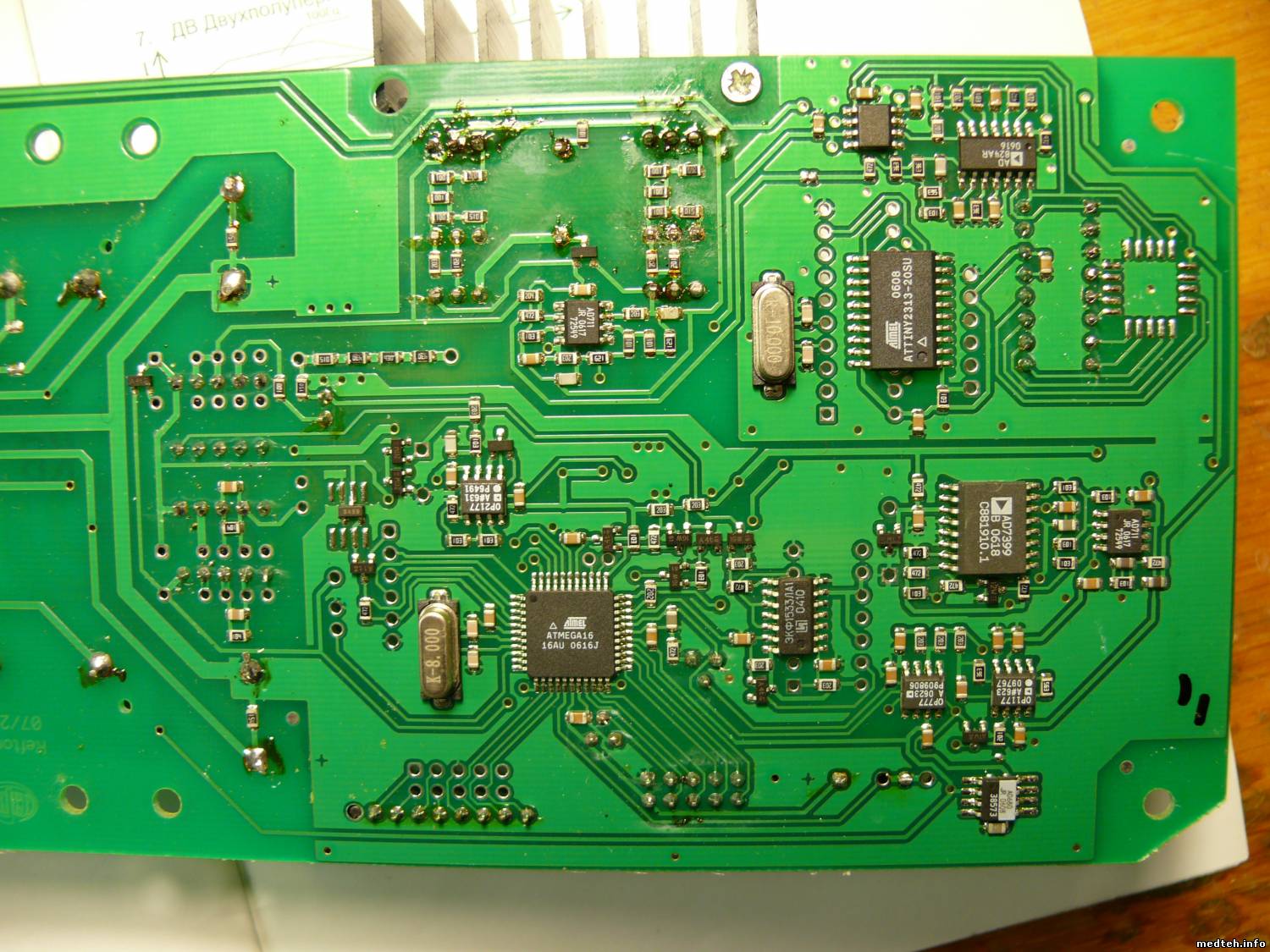

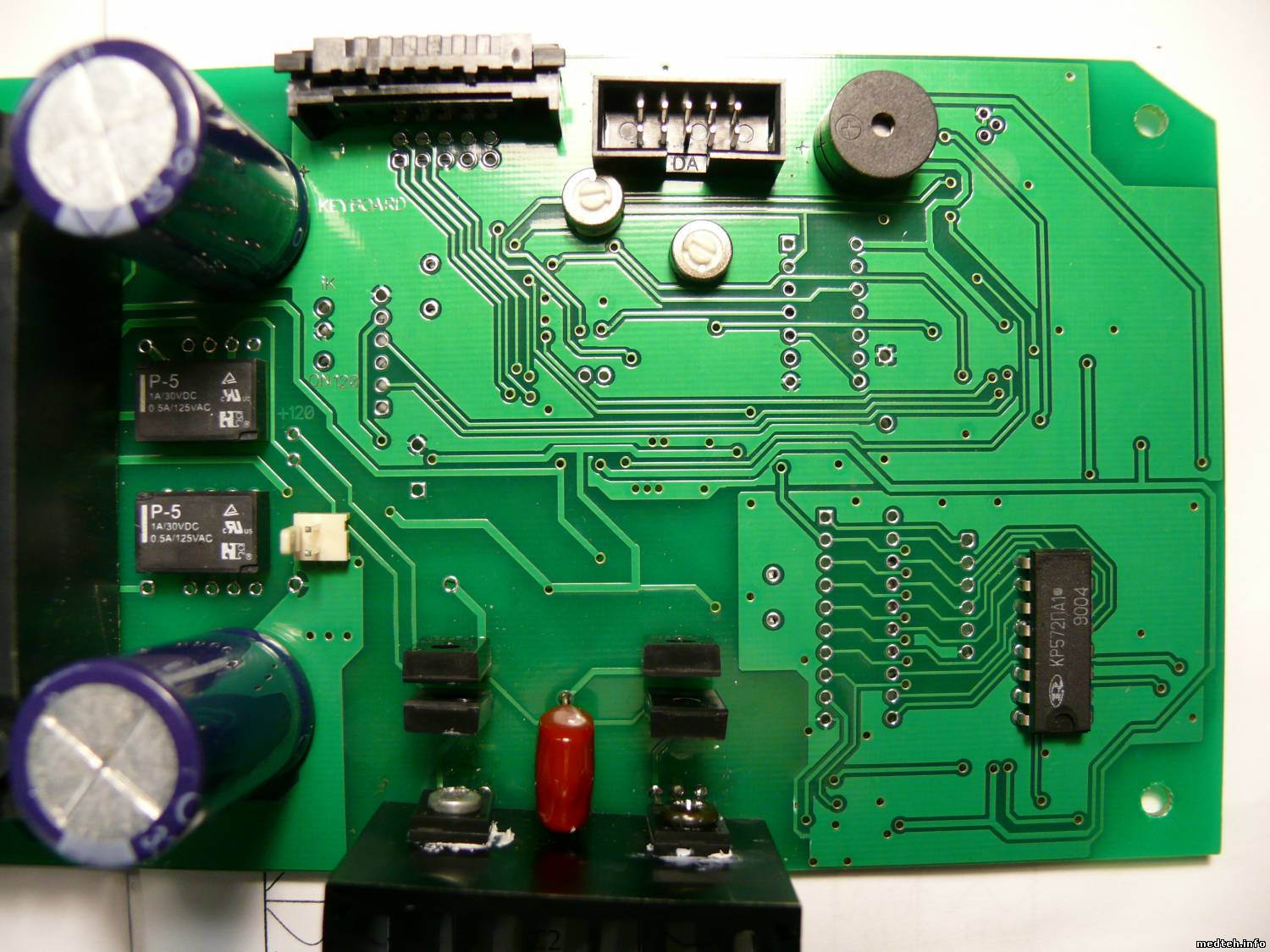

UPD: Первое и второе фото - лицевая и оборотная сторона, дальше две фото крупнее и две осциллограммы (режим ОР, малая амплитуда пауза, большая рабочий режим. частота следования импульсов приблизительно 35 кГц). Сейчас все напруги есть (+-12в, 5в, +-120в, 120в на контрольной точке на лицевой стороне), а генерации тока практически нет. Увеличение тока кнопками не работает во всех режимах, ток отображает до 1 мА.
1887451.jpg(183Kb) · 5502702.jpg(174Kb) · 3905335.jpg(252Kb) · 0830790.jpg(195Kb) · 5219140.jpg(138Kb) · 3438402.jpg(147Kb)


Сообщение отредактировал rudik_av - Четверг, 07.Мар.2013, 12:30

DimitriusДата: Пятница, 08.Мар.2013, 11:20 | Сообщение # 14
У вас сообщений: 398
инженер
На заявках
Украина

Сумы
Посмотрите для начала связку AD711 + AD7399 (уж очень часто после пляски напряжений любит вылетать ЦАП), проверьте осциллографом выводы ЦАПа 1,2, 15, 16 особено вывод 15, также на выводе 3 должно быть отрицательное напряжение (точно не помню но где то -5В), а на выводе 14 должно быть +5В. Также проверьте ЦАП на нагрев корпуса. Далее смотрите вывод 15 (в режиме работы- то есть выставите все параметры и запустите), и вывод 2 ОУ, далее выход смотрим на 6 ноге ОУ. Также посмотрите сигналы на управляющих транзисторах.О результатах отпишитесь

То что тока нет, значит 2 случая - не работает ЦАП - задающая часть (в худшем случаем МК), или не работает АЦП в связке с ОУ - измеряющая часть. При условии что всё в порядке с выходными каскадами и питающим их напряженеим

rudik_avДата: Понедельник, 11.Мар.2013, 18:27 | Сообщение # 15
Стажер
У вас сообщений: 6
техник
На заявках
Украина

полтава
по AD7399: корпус не греется, 3 и 14 нога -3.5в и 5в присутствуют. На 15 ноге в рабочих режимах есть сигналы (ОР 50гц и ДН 100 гц). На AD711 на входе осцилографом ничего словить не могу, но на выходе что-то похожее на 50гц и 100гц присутствует (инвертировано относительно выхода AD7399). Завтра отфотографирую осциллограммы на ключах и выложу

Сообщение отредактировал rudik_av - Понедельник, 11.Мар.2013, 18:38

rudik_avДата: Пятница, 15.Мар.2013, 13:28 | Сообщение # 16
Стажер
У вас сообщений: 6
техник
На заявках
Украина

полтава
Извините что не выложил как обещал, просто иногда приходится работать на выезде...

сначала осциллограммы связки 7399 и 711
выход 7399 в режимах ОН и ДН (50 и 100 Гц)

на входе операционника выловить трудно, но на выходе


Сообщение отредактировал rudik_av - Пятница, 15.Мар.2013, 13:30

rudik_avДата: Пятница, 15.Мар.2013, 13:35 | Сообщение # 17
Стажер
У вас сообщений: 6
техник
На заявках
Украина

полтава

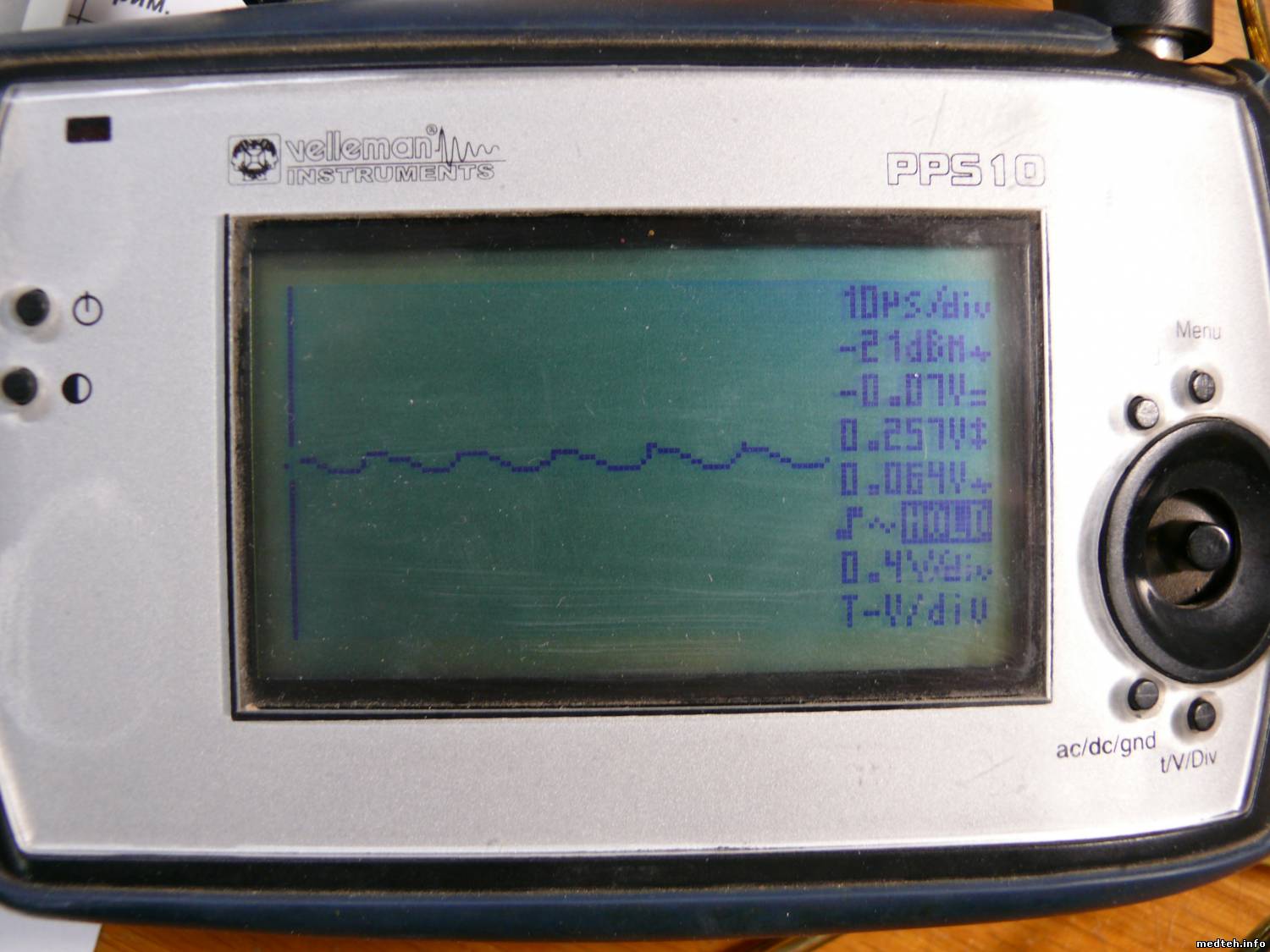

теперь перехожу к осциллограммам с верхним ад711 и ключами
пины 2 и 3 ад711

на выходе (пин7) в режиме ОН+

при увеличении тока кнопками амплитуда уменьшается практически до отсутствия сигнала.
на выходе (пин7) в режиме ОН-
в таком режиме при добавлении тока кнопками сначала некоторый диаппазон просто шумы, потом такая генерация и амплитуда растет на значительно большем участке чем в предыдущем случае, но потом опять уменьшение амплитуды и срыв генерации.
Выход ключи в режиме ОН+
выход ключи в режиме ОН-
Такие сигналы на выходе не постоянно, а в некотором диаппазаоне регулировок тока. При срыве генерации на выходе ключей какие то шумовые сигналы прибл 70 кГц.
При любых значениях амплитуды на экране отображается 0,00 мА.

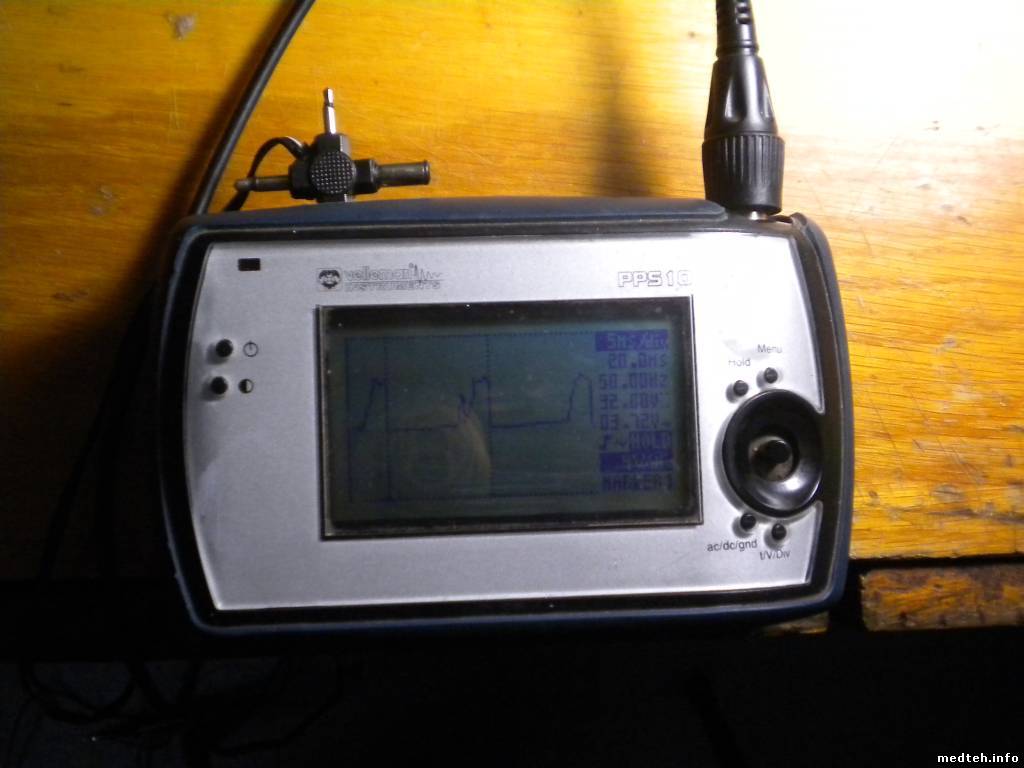

Еще возник вопрос как правильно нагружать выводные электроды, чтобы максимально соответствовало рабочему ржиму. Сейчас нагружено резистором 270R
1815945.jpg(104Kb) · 7099102.jpg(107Kb) · 3797221.jpg(106Kb) · 9808766.jpg(97Kb) · 5033257.jpg(99Kb) · 6827445.jpg(99Kb)


Сообщение отредактировал rudik_av - Пятница, 15.Мар.2013, 14:14

rudik_avДата: Вторник, 19.Мар.2013, 15:18 | Сообщение # 18
Стажер
У вас сообщений: 6
техник
На заявках
Украина

полтава
Всем еще раз спасибо за помощь. С рефтоном вопрос решился. Сел проверять номиналы смдшных компонентов и нашел что в обвязке силовых ключей подохли резисторы. 20-ти Ом-ники подгорели и звонились приблизительно по 1,5к, хотя внешне никаких признаков выхода из строя не наблюдалось.

Сообщение отредактировал rudik_av - Вторник, 19.Мар.2013, 15:19

DimitriusДата: Воскресенье, 24.Мар.2013, 13:34 | Сообщение # 19
У вас сообщений: 398
инженер
На заявках
Украина

Сумы
Ну главное что МК +AD7399 работают, а остальное дело времени и анализа. Я ещё в первом ответе упомянул про выходные ключи, уж хлипенькие они у них(хоть и защита есть но вылетают вместе с обвязкой, а это уже как повезёт). Как видите ничего сложного у этих аппаратов нету, упорство и ещё раз упорство. Извиняюсь что не было ответа вовремя-командировка в Севастополь была

anatol_mocanДата: Вторник, 03.Дек.2013, 17:41 | Сообщение # 20
Стажер
У вас сообщений: 4
inginer
На заявках
Молдова

chishinau
У меня такая же проблема. при включении дисплей зажигается на половину, и то квадратиками, кто знает в чём дело и что надо проверять? стабилизатоны проверил все в норме

DimitriusДата: Среда, 04.Дек.2013, 21:42 | Сообщение # 21
У вас сообщений: 398
инженер
На заявках
Украина

Сумы
А как с реакцией на кнопки? писк? включение? Проверьте шлейф и сам дисплей.
