Аппарат ДМВ-терапии ДМВ-01 "Солнышко".
ПётрДата: Вторник, 03.Фев.2015, 20:44 | Сообщение # 41
Стажер
У вас сообщений: 15
Руководитель
OFFлайн
Украина

K

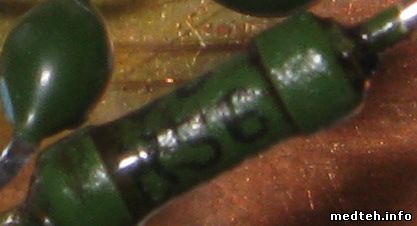

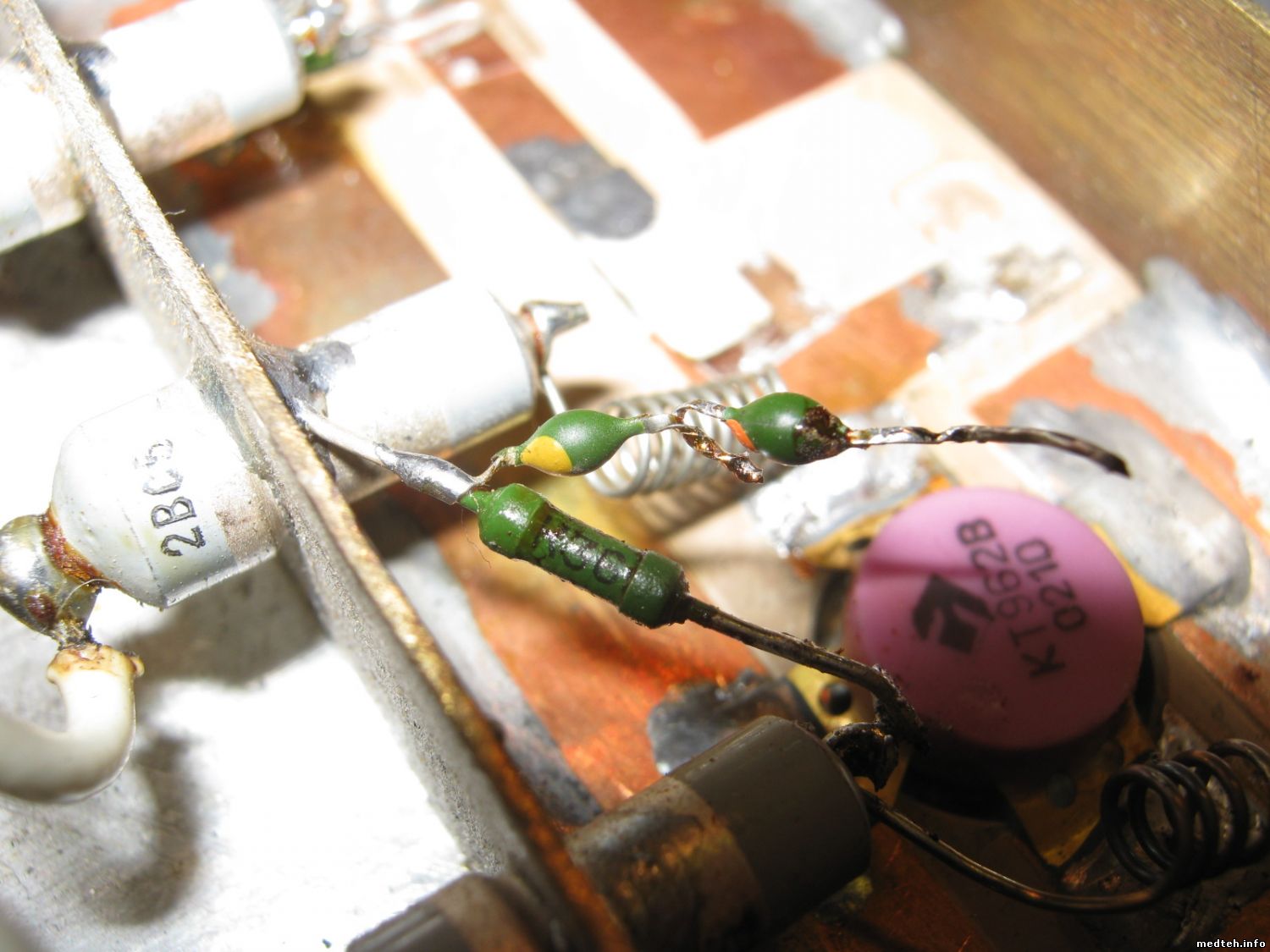

Нашёл я у себя фото этого резистора. Вроде R36 написано на нём.

STarasДата: Вторник, 03.Фев.2015, 22:18 | Сообщение # 42
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
А может К36 ?
Выпускались ли резисторы этого типа с номиналом R36 ?


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

doctor_farshДата: Среда, 04.Фев.2015, 00:31 | Сообщение # 43
У вас сообщений: 791
инженер по ремонту медоборудования
OFFлайн
Российская Федерация

Благовещенск
да скорее всего к36 - спасибо за фото.

doctor_farshДата: Среда, 18.Фев.2015, 11:21 | Сообщение # 44
У вас сообщений: 791
инженер по ремонту медоборудования
OFFлайн
Российская Федерация

Благовещенск

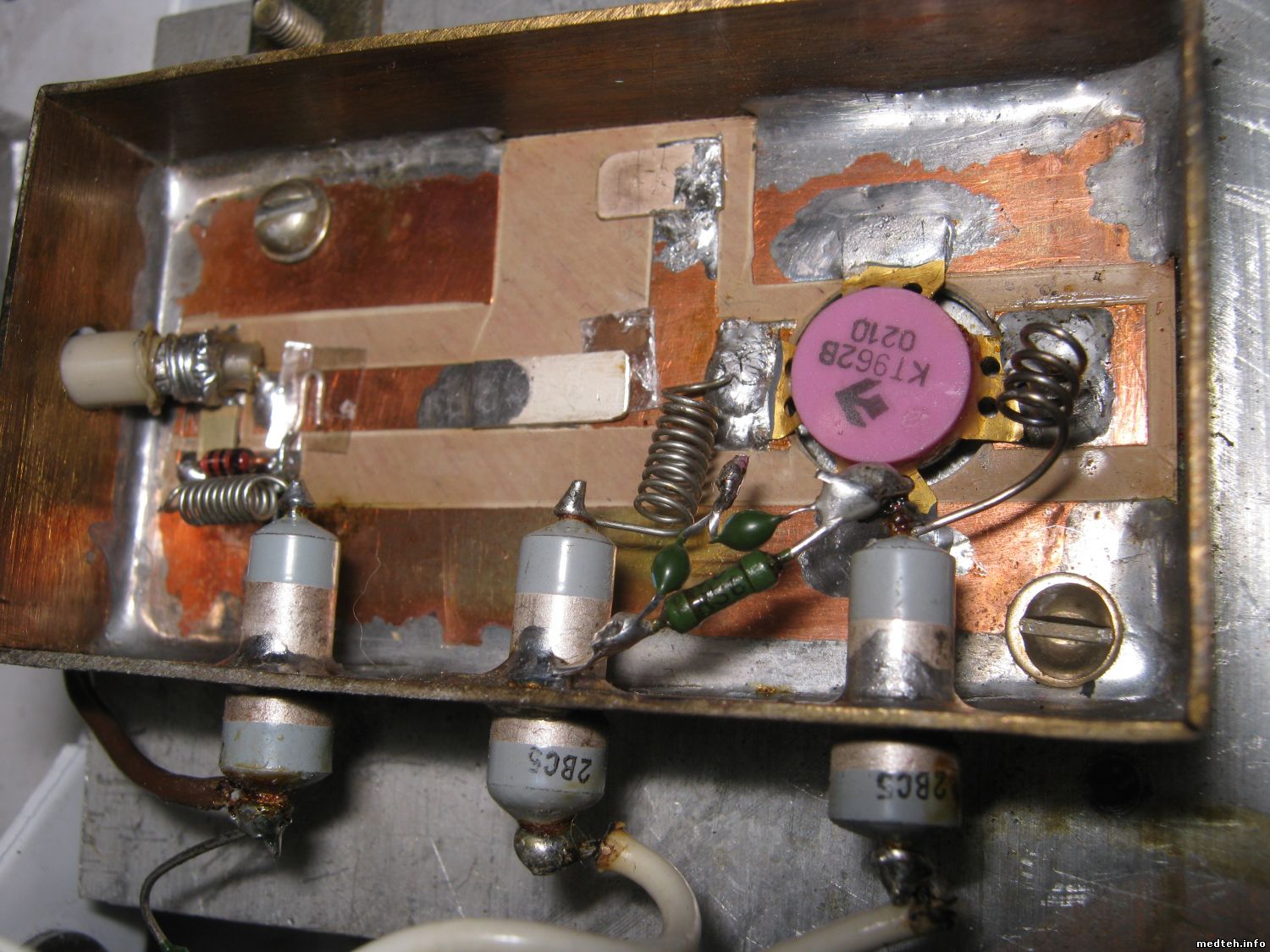

В общем разгребшись с работой вернулся опять к своему солнышку. Итого имеем: ВЧ блок - сгорел резюк и оба диода с ним + вдогонку естественно 962. Перейдем на основную плату - тут от всего расстроился кт819гм и решил тоже сгореть. На аппарате есть индикатор из 10 светодиодиков в столбик. Из всего столбика 5 светодиодов горят независимо от положения ручки регулировки мощности, и конечно же не регулируется напряжение на выходе транза кт819 (т.к не регулируется напруга на его базе), транзистор в открытом состоянии и на его выходе 29 вольт независимо от положения ручки. Транзы, диоды и резюки на основнной плате - все целки. Кто нибудь знает как собрана регулировка мощности на этом аппарате (понял что на логике, не понял на какой именно) - если кто знает буду благодарен.

Вячеслав-ВоронежДата: Воскресенье, 22.Фев.2015, 11:00 | Сообщение # 45
У вас сообщений: 122
инженер-конструктор-програмист-техн
OFFлайн
Российская Федерация

Воронеж
STaras, резистор 360 ом задаёт ток базы !
doctor_farsh,
Схемы нет.( кусочек пост 25) использовать 1н4 нельзя(частота высокая), регулировка мощности построена на изменении скважности питающего напряжения. Начни с блока питания иуправления (ВЧ блок подключи позднее) , напряжения на базе 819, должны быть импульсы,Посмотри изменения на регуляторе ( может просто обрыв) разумеется после включения часов, обычная логика (серия микросхем 555), просматривается осциллографом........Индикатор ? wink Это надо, фото в тему-вероятно применили что то готовое ( на микросхеме?)

doctor_farshДата: Воскресенье, 22.Фев.2015, 16:10 | Сообщение # 46
У вас сообщений: 791
инженер по ремонту медоборудования
OFFлайн
Российская Федерация

Благовещенск
Вячеслав-Воронеж, Да действительно индикатор применили на готовой микросхеме, фото сделаю - выложу в форум. Я вообще задался таким вопросом: чего то столько наворочено всего на этой плате, надо как нить выкинуть все лишнее, поставить процик типа Atmega8 и замутить это все в програмулину. Как только расправлюсь с сим девайсом - напишу ей богу.

abcdifДата: Вторник, 24.Фев.2015, 19:36 | Сообщение # 47
Участник
У вас сообщений: 136
Рентгенотехник
OFFлайн
Российская Федерация

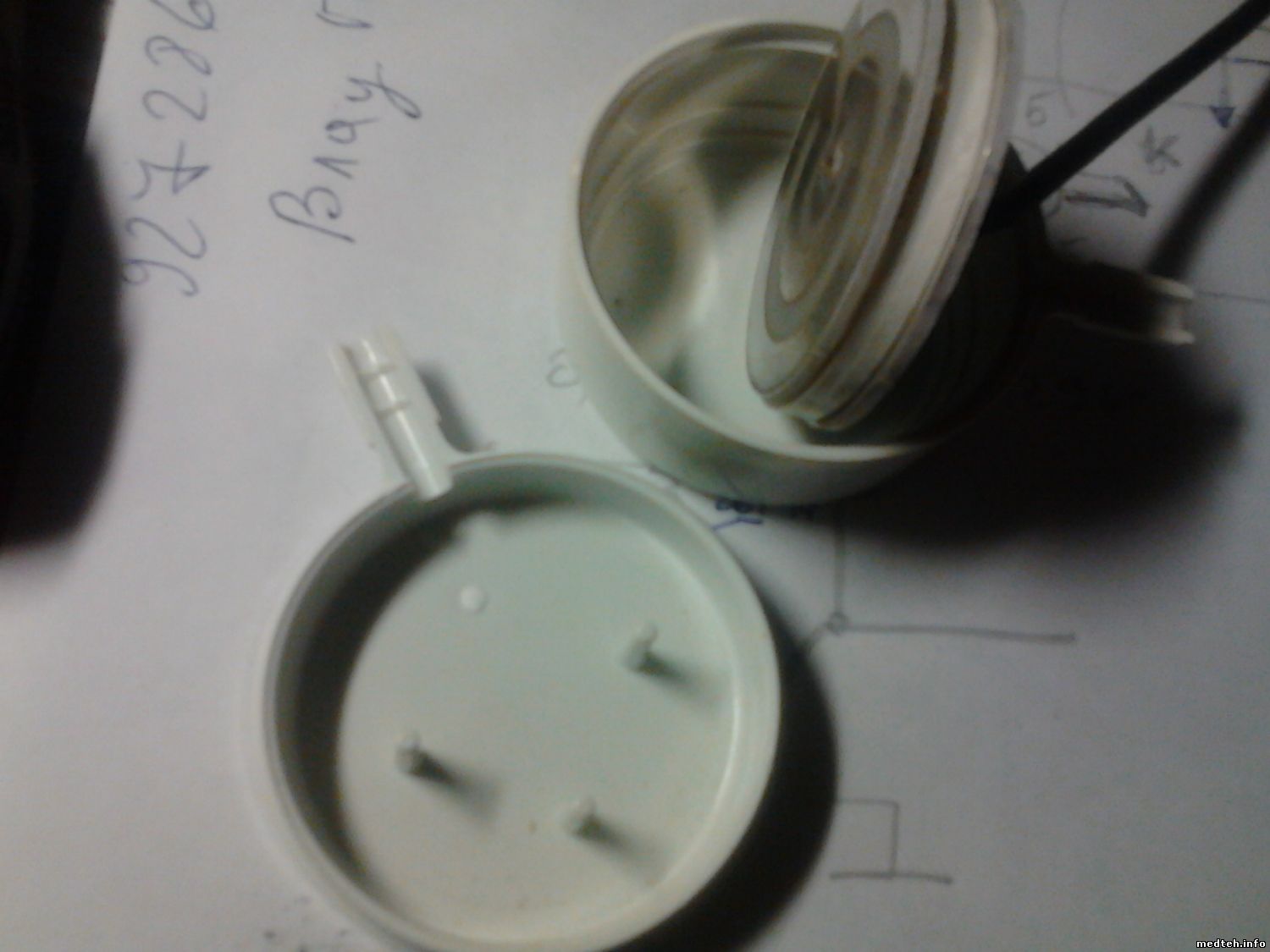

пришел в ремонт кт962 в обрыве ,электрод вскрыли нет там сопротивления

sk_vmДата: Четверг, 05.Ноя.2015, 08:38 | Сообщение # 48
Стажер
У вас сообщений: 16
Электромеханик
OFFлайн
Российская Федерация

Свердловская область

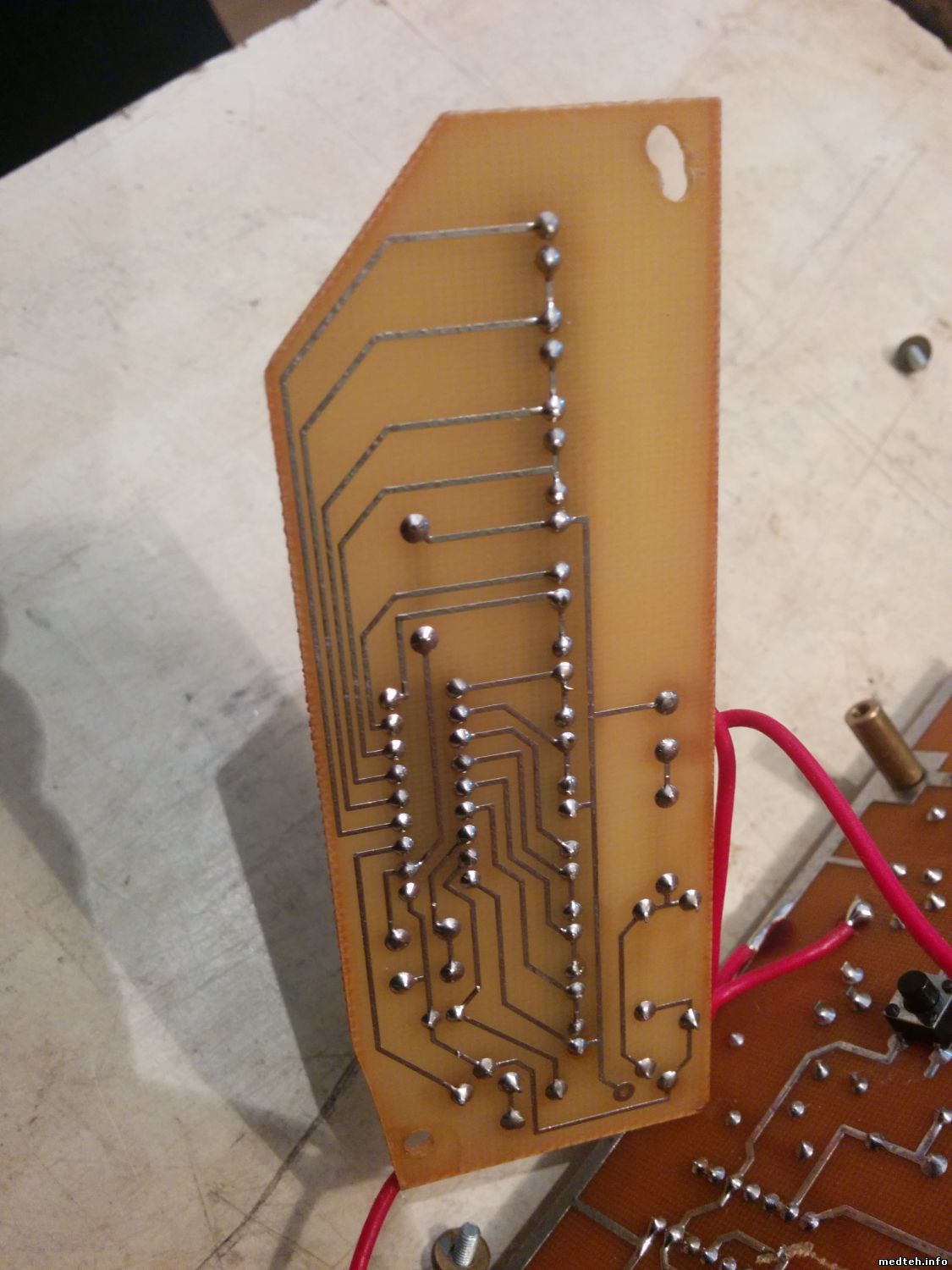

Цитата Вячеслав-Воронеж ()
Индикатор ? Это надо, фото в тему-вероятно применили что то готовое ( на микросхеме?)
