Пришли две стомустановки Coral Lux и Midway NG со встроенными сепараторами.
Надо подключить клапан Parma Cattani что бы можно было работать от существующей больничной системы сепарации.
Вместо имеющейся вакуумной помпы,пришедшей с установкой.
Питание клапана ~24 вольта.

Сообщение отредактировал seabee - Вторник, 02.Дек.2014, 11:33

seabee

Дата: Вторник, 02.Дек.2014, 15:09 | Сообщение # 2

У вас сообщений: 1289

инженер

OFFлайн

Российская Федерация

Сибирь

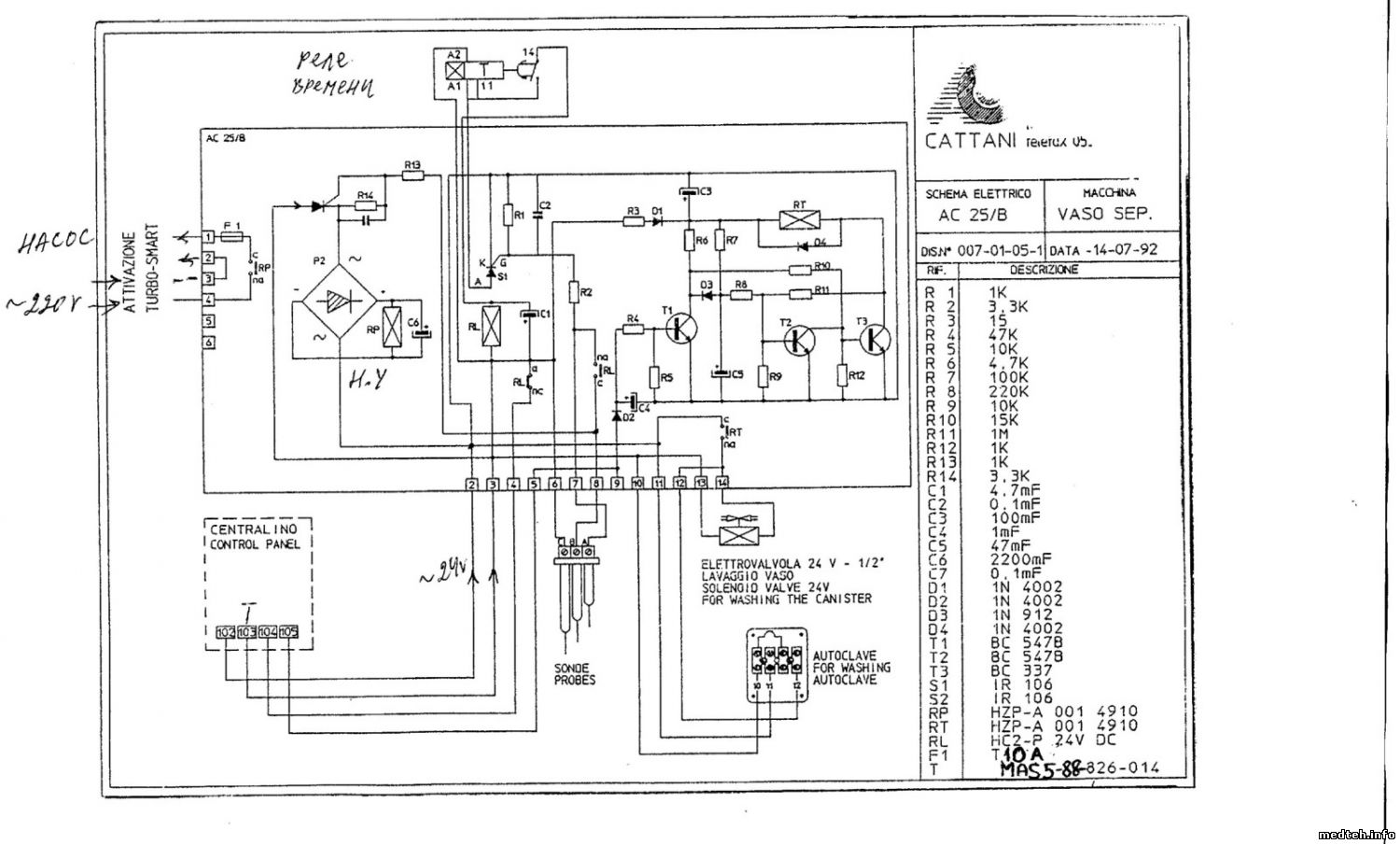

Где то видел этот блок и схему.Осталось найти схему и подключить клапан.


Сообщение отредактировал seabee - Вторник, 02.Дек.2014, 15:10

big

Дата: Вторник, 02.Дек.2014, 15:40 | Сообщение # 3

Техник

У вас сообщений: 1155

инженер

OFFлайн

Российская Федерация

Москва

Цитата seabee (

)

от существующей больничной системы сепарации.

Полагаю, аспирации, и, надеюсь, "сухой", впрочем, все равно...

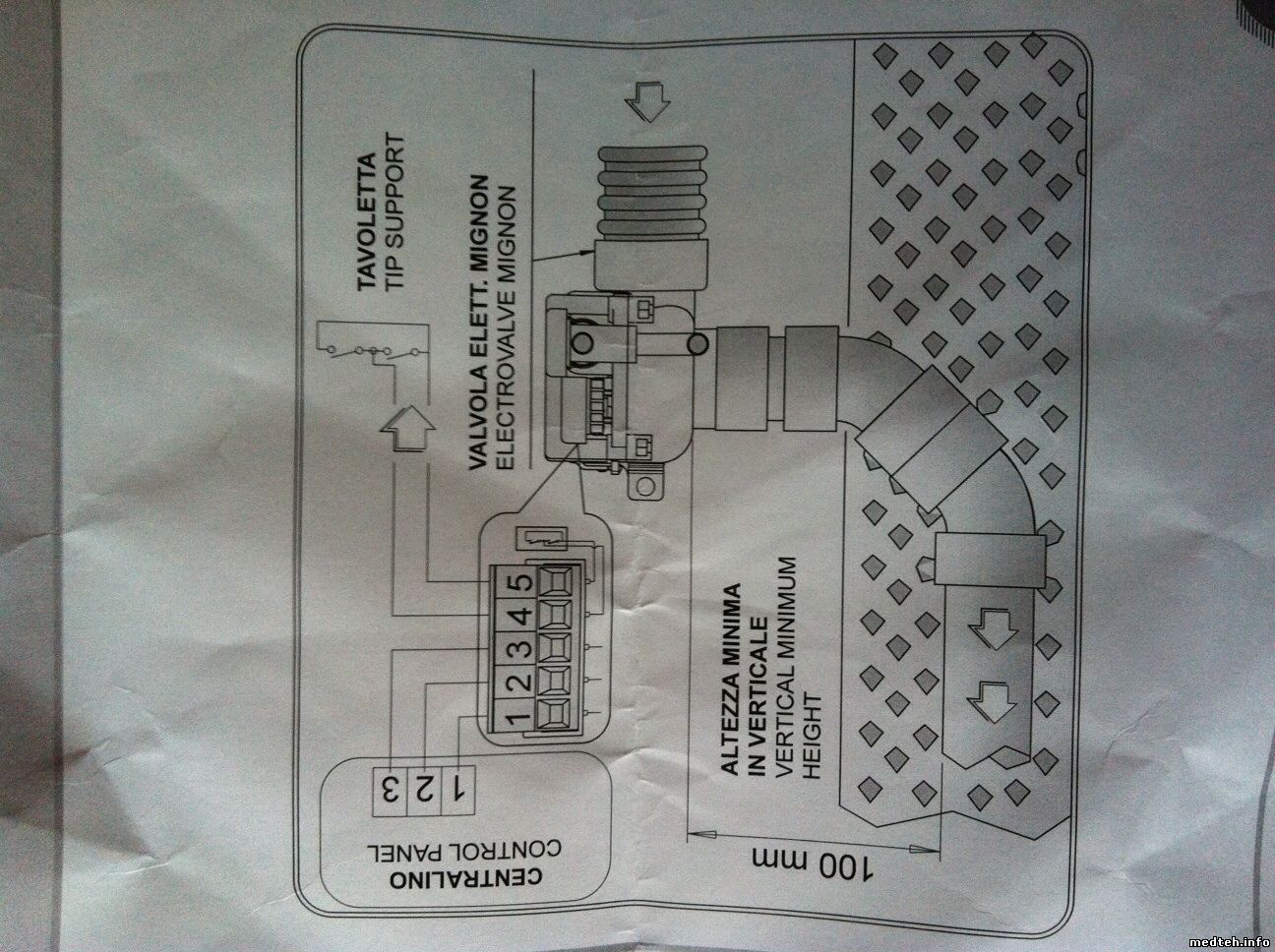

Прилагаю две картинки: информации там достаточно...


Пляшите на моей могиле, угощаю !

seabee

Дата: Вторник, 02.Дек.2014, 17:15 | Сообщение # 4

У вас сообщений: 1289

инженер

OFFлайн

Российская Федерация

Сибирь

Спасибо big.Контакты 1-3 не обязательно наверно подключать?
Ну куда подключать разберусь,если схему нарисую.

Сообщение отредактировал seabee - Вторник, 02.Дек.2014, 17:16

big

Дата: Вторник, 02.Дек.2014, 17:32 | Сообщение # 5

Техник

У вас сообщений: 1155

инженер

OFFлайн

Российская Федерация

Москва

Цитата seabee (

)

Контакты 1-3 не обязательно наверно подключать?

Только, если помпу включает кто-то другой...

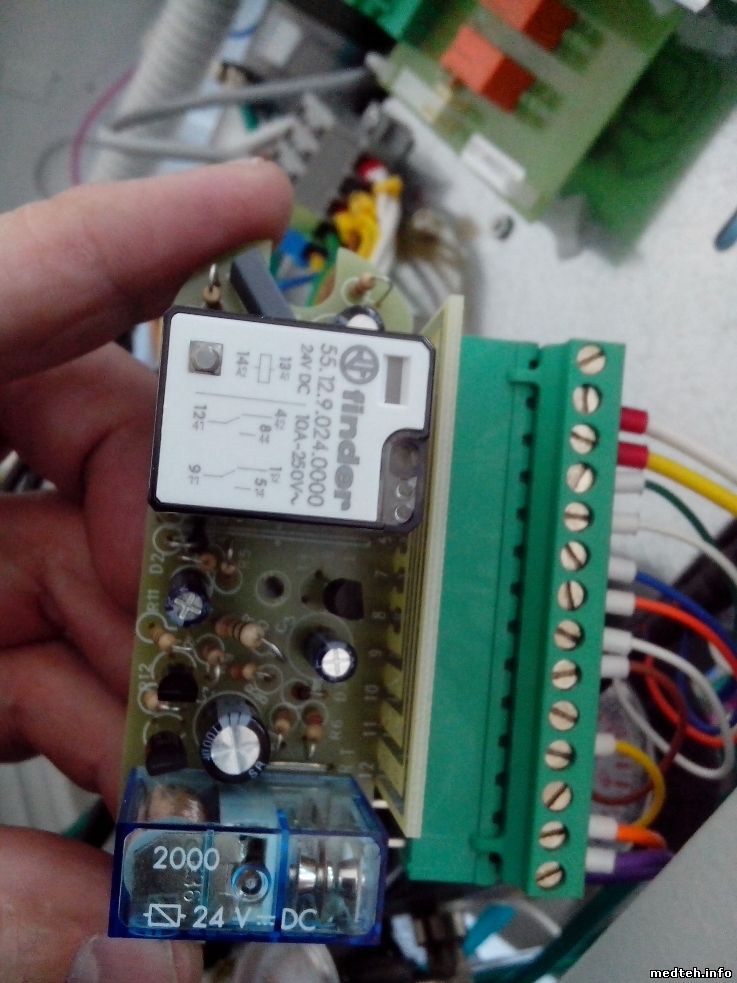

В схеме Каттани установки есть реле включения помпы Finder: попробуй задействовать его для управления клапаном.

Пляшите на моей могиле, угощаю !

seabee

Дата: Вторник, 02.Дек.2014, 18:09 | Сообщение # 6

У вас сообщений: 1289

инженер

OFFлайн

Российская Федерация

Сибирь

Общая помпа у нас работает постоянно.

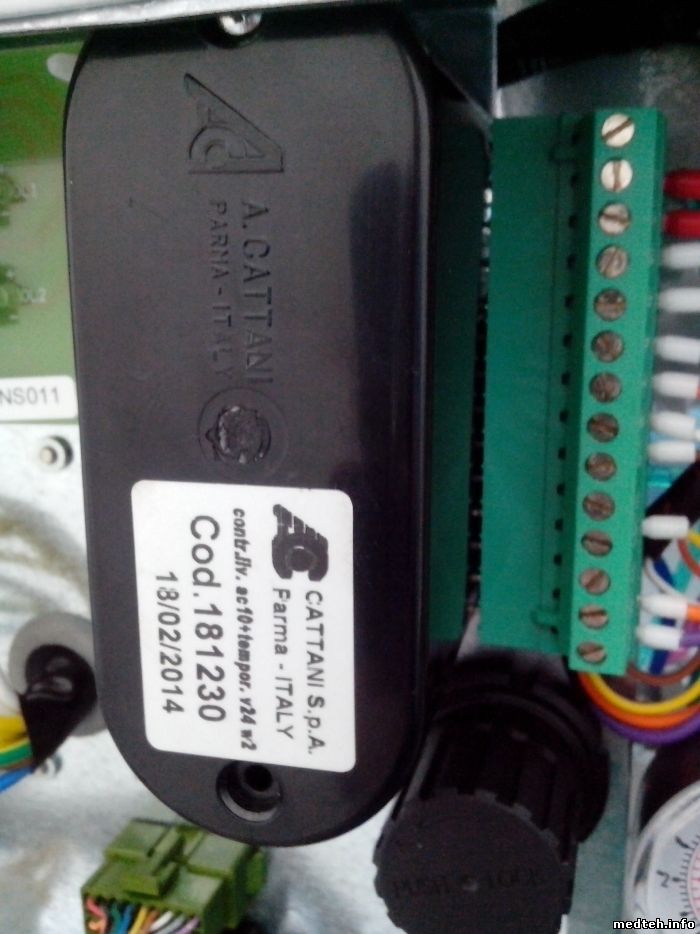

Да и схему нашёл.Немного другая.


Сообщение отредактировал seabee - Вторник, 02.Дек.2014, 18:20

МастерБаку

Дата: Вторник, 02.Дек.2014, 21:15 | Сообщение # 7

У вас сообщений: 11276

инженер

OFFлайн

Российская Федерация

Нижний Новгород

Цитата seabee (

)

Parma

это название города в италии.

Цитата seabee (

)

Немного другая

чуть- чуть . rofl

seabee, а клапан у вас есть ? и какой.

[p.s.]

[/p.s.]


Сообщение отредактировал МастерБаку - Среда, 03.Дек.2014, 07:20

big

Дата: Среда, 03.Дек.2014, 03:14 | Сообщение # 8

Техник

У вас сообщений: 1155

инженер

OFFлайн

Российская Федерация

Москва

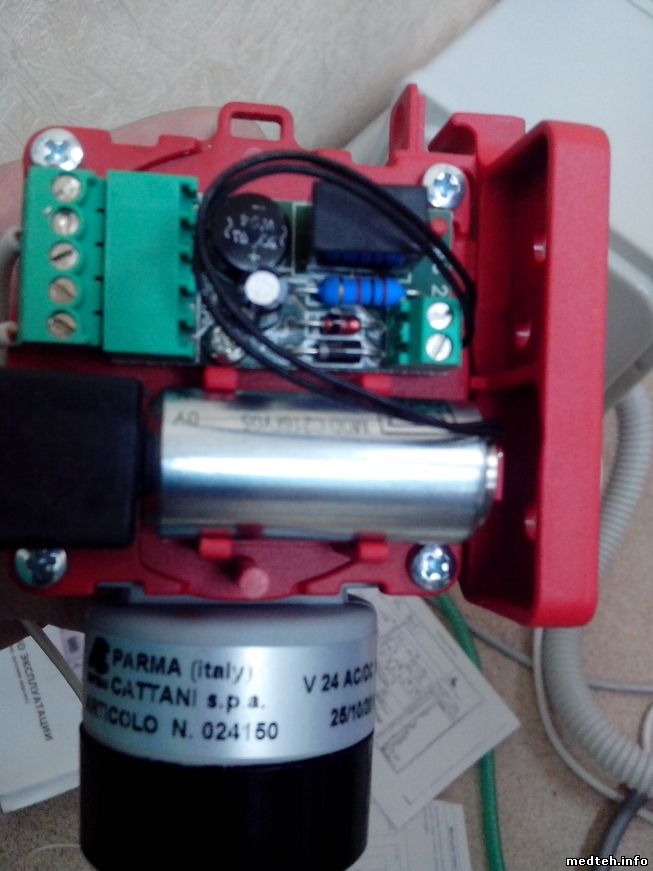

seabee, сними крышку с клапана: если не ошибаюсь, 24 переменки преобразуется в постоянку.
В этом случае достаточно взять питание, идущее на катушку реле помпы.

Для 100% гарантии результата возьми с установки 24 VAC и запитай клапан через вышеуказанное реле Finder.

Пляшите на моей могиле, угощаю !

seabee

Дата: Среда, 03.Дек.2014, 13:31 | Сообщение # 9

У вас сообщений: 1289

инженер

OFFлайн

Российская Федерация

Сибирь

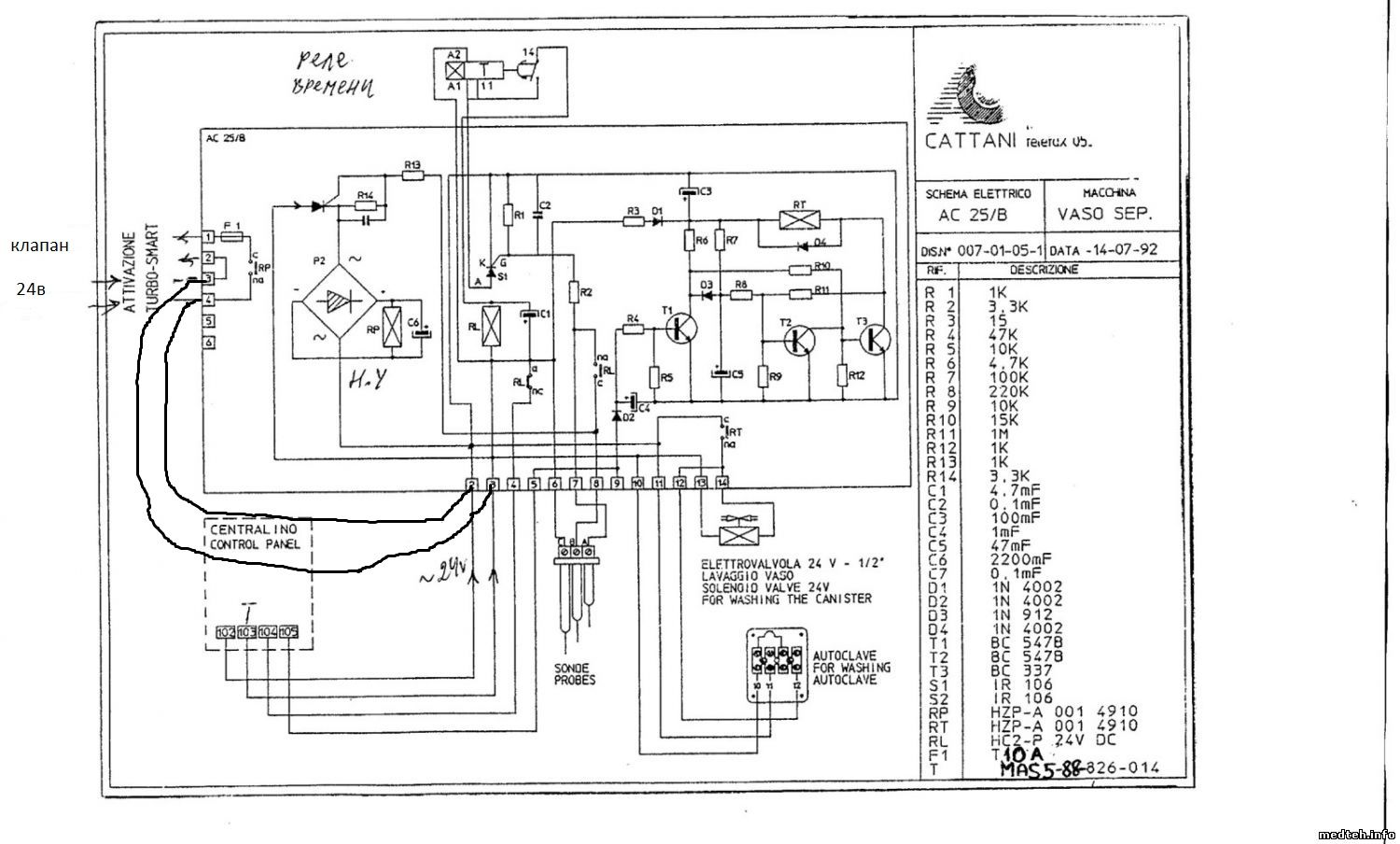

Схема та же,но отсутствует схема управления реле RP и Р2 ,и нет контактов 1-6 слева.
Подключился к 2 и 9 контактам.
