Наконечник-ручка з/т машины ULTIMATE XL ф.NSK
rozzi70Дата: Пятница, 23.Окт.2015, 09:49 | Сообщение # 1
Участник
У вас сообщений: 110
техник по ремонту
OFFлайн
Российская Федерация

Москва
Доброго времени суток, коллеги.
Eсть ли у кого-нибудь схема разборки наконечника-ручки зуботехнической машины серии ULTIMATE XL японской компании NSK Nakanishi Inc. ( http://www.russia.nsk-dental.com/pdf...._xl.pdf ) (интересует схема деталировки для разборки-сборки).
Квалификацию и необходимые знания для ремонта имею (поэтому не указал модель наконечника, то ли бесщёточный UMXL-T, то ли UMXL-С, то ли UMXL-ET, и что интересует: разборка наконечника в целом или только его микроэлектромотора [см. с.5]).
Заранее благодарю.

FF2FДата: Пятница, 23.Окт.2015, 10:45 | Сообщение # 2
У вас сообщений: 427
стоматология
OFFлайн
Российская Федерация

Москва
См. ЛС

KGenДата: Вторник, 31.Окт.2017, 10:35 | Сообщение # 3
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация

Краснодар
Доброго времени суток.
Скиньте, пожалуйста, схему деталировки наконечника-ручки Ultimate модель UM50TM от фирмы NSK.
Спасибо за помощь.


Сообщение отредактировал KGen - Вторник, 31.Окт.2017, 10:36

МастерБакуДата: Вторник, 31.Окт.2017, 12:56 | Сообщение # 4
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
https://www.elektroda.pl/rtvforum/topic2588621.html bye2

astraДата: Вторник, 31.Окт.2017, 15:54 | Сообщение # 5
Техник
У вас сообщений: 364
техник
OFFлайн
Российская Федерация

---
Цитата KGen ()
Скиньте, пожалуйста, схему деталировки наконечника-ручки NSK Ultimate модель UM50TM.
Думаю, что схема деталировки именно микроэлектромотора наконечника-ручки UM50TM Вам мало будет полезна unknown
Его разборка не предусмотрена производителем.
Если нужна схема деталировки наконечника-ручки для его разборки обращайтесь в Л.С.
F-069-04-UM50TM.pdf (845.8 Kb)


Сообщение отредактировал astra - Вторник, 31.Окт.2017, 15:57

seabeeДата: Среда, 26.Фев.2020, 04:57 | Сообщение # 6
У вас сообщений: 1286
инженер
OFFлайн
Российская Федерация

Сибирь

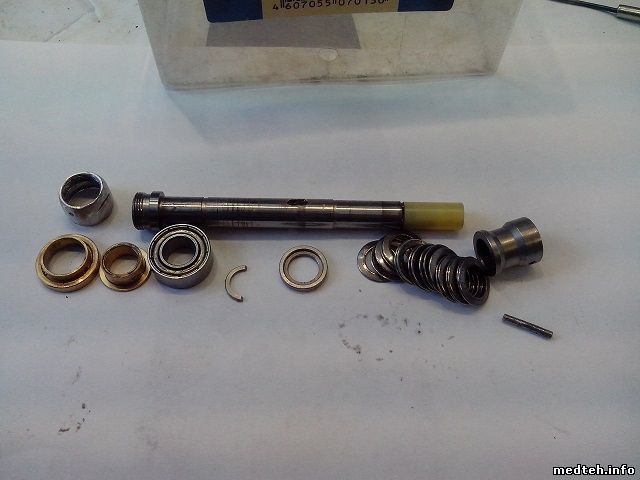

Вот тоже явно не хватает верхней шайбочки. Без схемы сложно.

big001Дата: Пятница, 28.Фев.2020, 21:05 | Сообщение # 7
Стажер
У вас сообщений: 39
инженер самоучка
OFFлайн
Российская Федерация

Липецк
Там не шайба, а, грубо скажем, гайка с двумя стопорами (которые не откручиваются при желании). Как у тебя эдакое произошло я так и не понял ...

МастерБакуДата: Пятница, 28.Фев.2020, 23:59 | Сообщение # 8
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Там ещё одна втулка - затвор воздушного замка, потом гайка.

seabeeДата: Среда, 04.Мар.2020, 07:46 | Сообщение # 9
У вас сообщений: 1286
инженер
OFFлайн
Российская Федерация

Сибирь

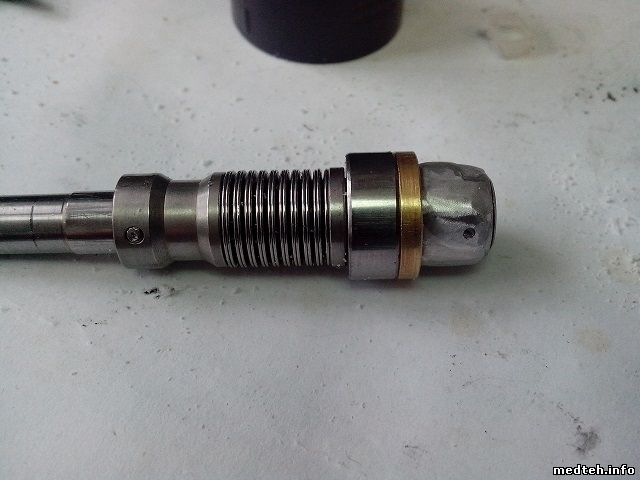

Гайку алюминиевую нашёл. Вся источена. Всё равно трётся об неё.
.

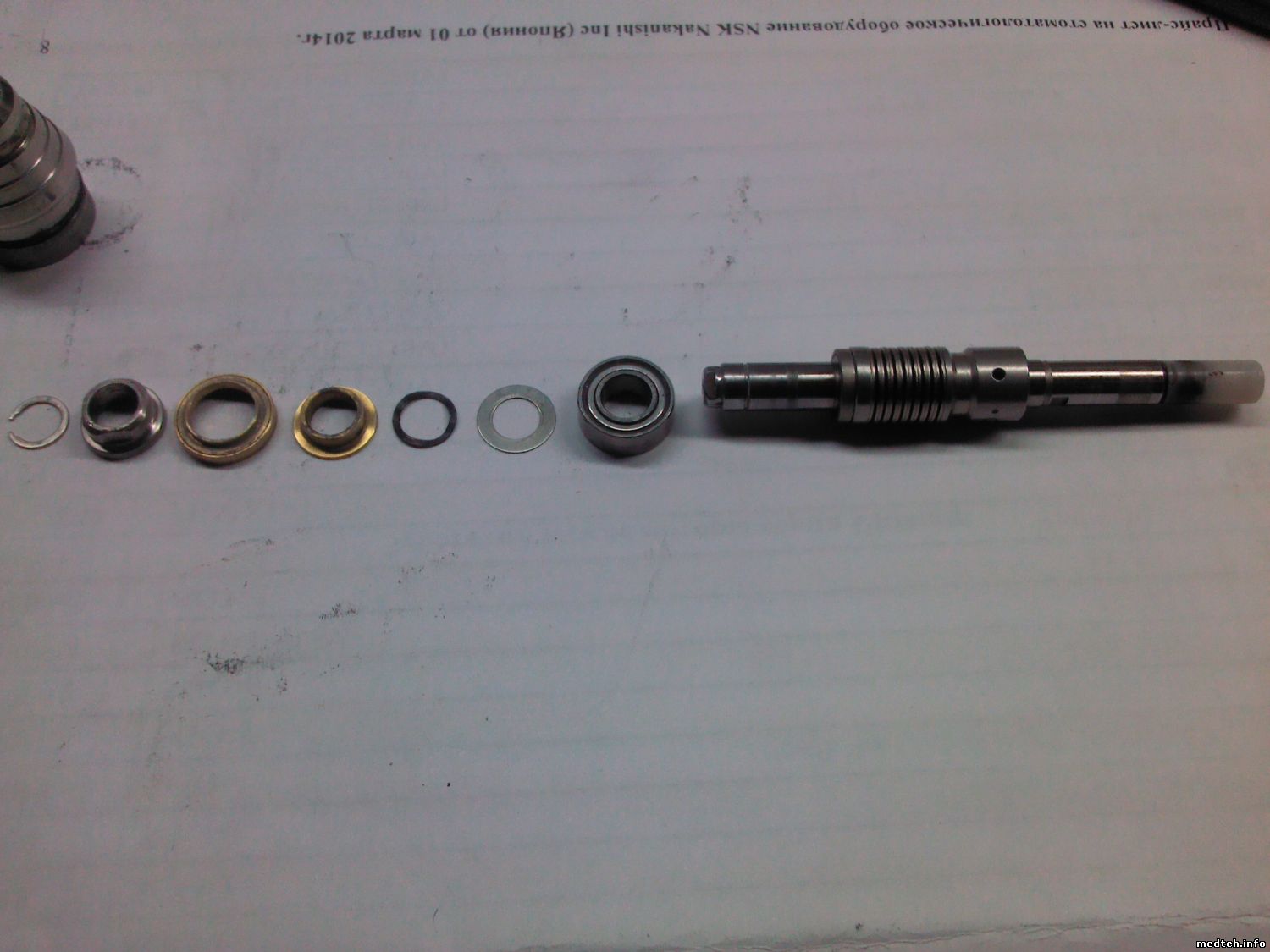

Что же тут не хватает? ...

bektyishДата: Среда, 04.Мар.2020, 10:07 | Сообщение # 10
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация

Дистрикт 74
С этим мотором не знаком, но все они примерно одинаковы - на фото "корейцы" Форте и Маратон - возможно, не хватает какой-то шайбы ...

seabeeДата: Четверг, 05.Мар.2020, 05:02 | Сообщение # 11
У вас сообщений: 1286
инженер
OFFлайн
Российская Федерация

Сибирь

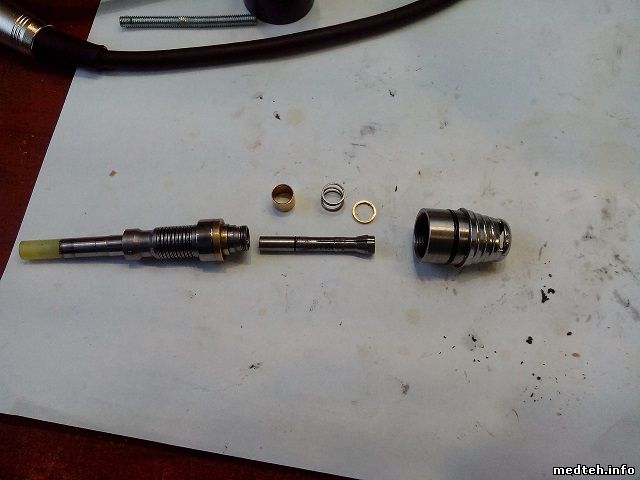

Да UM50TM даже не разобрать с этой стороны. Разбираем с хвоста.

big001Дата: Понедельник, 09.Мар.2020, 10:56 | Сообщение # 12
Стажер
У вас сообщений: 39
инженер самоучка
OFFлайн
Российская Федерация

Липецк
Завтра приду на работу и сфоткаю. Гайку однозначно на выброс, она у тебя по балансу подшипники разносить будет, ищи б/у.
При разборке потребуется инструмент - не так всё просто.
Если мне не изменяет память, то на MIO такие же запчасти.

seabeeДата: Вторник, 10.Мар.2020, 07:49 | Сообщение # 13
У вас сообщений: 1286
инженер
OFFлайн
Российская Федерация

Сибирь

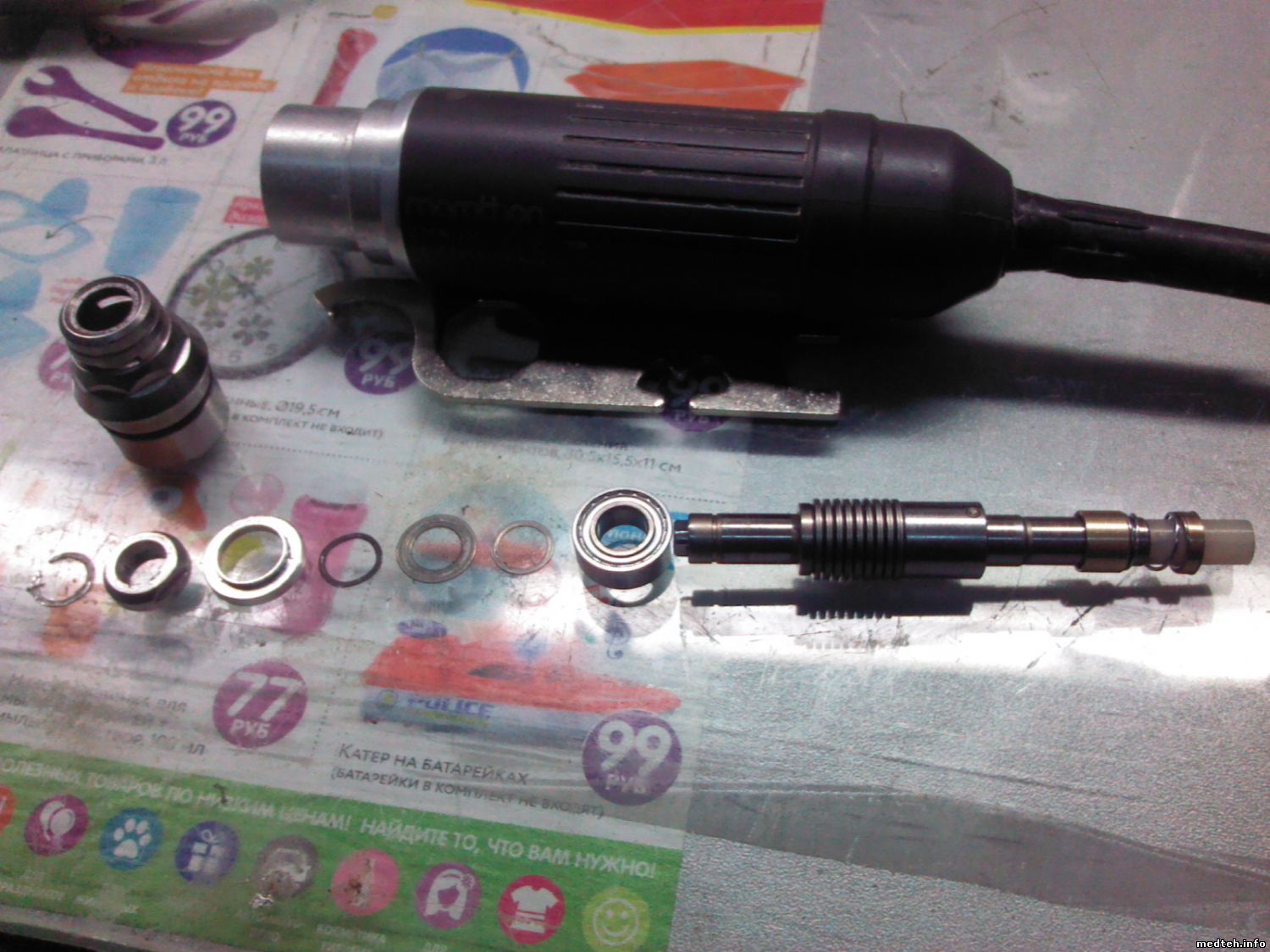

Всё разобралось без инструмента. Одна шайба, вроде, сломана, но чего не хватает не понятно.

bektyishДата: Вторник, 10.Мар.2020, 15:51 | Сообщение # 14
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация

Дистрикт 74
seabee, очередная реклама Гуглю - а ведь и правда знает всё!

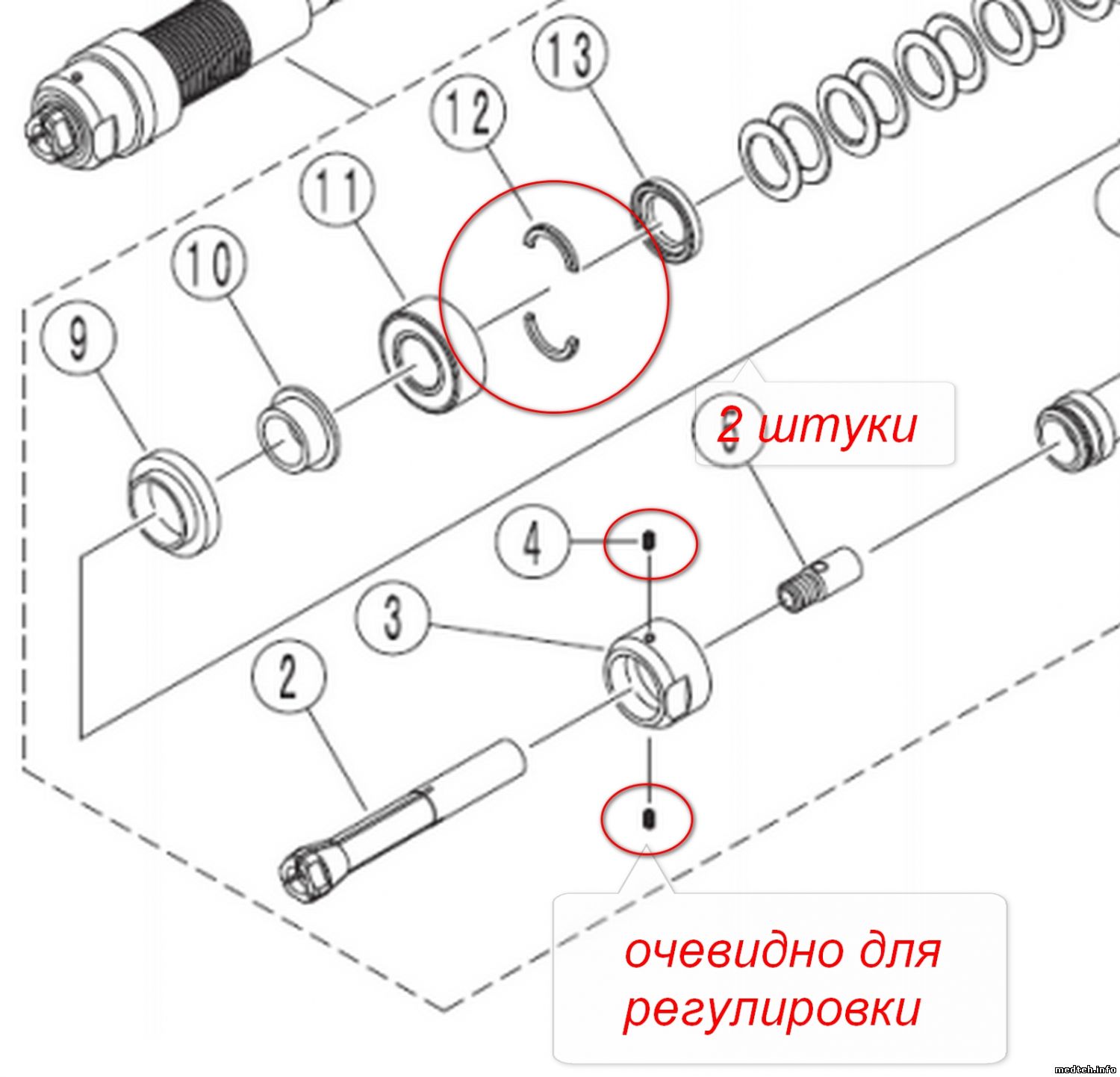

http://data.dt-goldart.com/fileadmin/media/exp/50870_exp_enu.pdf


Сообщение отредактировал bektyish - Вторник, 10.Мар.2020, 15:59

seabeeДата: Среда, 01.Апр.2020, 04:58 | Сообщение # 15
У вас сообщений: 1286
инженер
OFFлайн
Российская Федерация

Сибирь
Гайка поз.3 алюминиевая,это защита от пыли.Перетянешь-клинит подшипник,не дотянешь трет.В результате выбросил.

OneTwOДата: Среда, 05.Окт.2022, 16:53 | Сообщение # 16
Стажер
У вас сообщений: 12
электромеханик
OFFлайн
Российская Федерация

Нижний Тагил
Здравствуйте.
При разборе NSk umxl-tm потерял 2-а шарика, на схема 27 позиция. Может у кого есть на продажу или подскажете где взять?
Как я понял, они диаметром 3 мм, т.е. просто шарики для подшипников заказать?


Сообщение отредактировал OneTwO - Среда, 05.Окт.2022, 16:55

bektyishДата: Среда, 05.Окт.2022, 17:07 | Сообщение # 17
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация

Дистрикт 74
27 H1 04060 1 Set
φ3
A set consists of 2 pieces.

OneTwOДата: Среда, 05.Окт.2022, 19:19 | Сообщение # 18
Стажер
У вас сообщений: 12
электромеханик
OFFлайн
Российская Федерация

Нижний Тагил
Цитата bektyish ()
27 H1 04060 1 Set
φ3
A set consists of 2 pieces.
Это я видел. Только разобраться не могу, по факту это какой подшипник?
.

Это я видел. Только разобраться не могу, по факту это какой шарик?


Сообщение отредактировал OneTwO - Среда, 05.Окт.2022, 19:43

bektyishДата: Четверг, 06.Окт.2022, 03:40 | Сообщение # 19
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация

Дистрикт 74
Шарик диаметром 3 миллиметра, две штуки - штангенциркуль в руки и колоть старые шарикоподшипники, можно использовать литературу и таблицы для облегчения поиска ...

Сообщение отредактировал bektyish - Четверг, 06.Окт.2022, 03:42

viktor_evДата: Четверг, 06.Окт.2022, 09:21 | Сообщение # 20
Техник
У вас сообщений: 647
инженер
OFFлайн
Российская Федерация

Ростов-на-Дону
Цитата OneTwO ()
Может у кого есть на продажу или подскажете где взять?
У меня есть, только Вам лучше и проще обратиться в местную компанию, которая продаёт у вас подшипники. Эти фирмы продают и отдельно шарики. И стоят они у них копейки.


Viber, WhatsApp, Telegram, тел. +7-903-438-46-37

TehnosДата: Четверг, 10.Ноя.2022, 09:38 | Сообщение # 21
Стажер
У вас сообщений: 38
Ремонт всего
OFFлайн
Российская Федерация

Волгодонск
Цитата OneTwO ()
Может у кого есть на продажу или подскажете где взять?
Как я понял, они диаметром 3 мм, т.е. просто шарики для подшипников заказать?
Если верить таблице, то подходят эти подшипники: 1000097, 1060097, 1080097, 1000098, 1060098, 1080098.

vev1974Дата: Четверг, 08.Июн.2023, 15:43 | Сообщение # 22
Техник
У вас сообщений: 312
Техник по эксплуатации и ремонту
OFFлайн
Беларусь

Витебск
Доброе время суток. Нужна помощь по разбору со стороны цанги наконечника Ultimate XL UMXL -TM. Греется передняя часть,скорее всего подшипник кончился. Спасибо!

Учиться никогда не поздно!!
