Калибровка WOD-330 и прочих китайских установок
farmedДата: Понедельник, 16.Апр.2018, 06:17 | Сообщение # 1
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
Здравствуйте, ув. знатоки!)
Имеется китайская установка WOD-330. Внезапно возникла неисправность (ранее не было ничего подобного). Выражается в следующем: при нажатии на кнопки вверх/вниз для перемещения кресла (независимо где - на панели, джойстике...) установка поднимается или опускается на совсем малое расстояние. Если быть точнее, то при нажатии на кнопку она перемещается около 1 сек и останавливается. Для её дальнейшего перемещения необходимо выключить и включить питание минимум на 10 сек. В противном случае перемещение не работает. Спинка перемещается нормально, без глюков. Хруста и посторонних звуков в редукторе нет, перемещается из крайнего нижнего в крайнее верхнее положение. На плате контроллера нет никаких кнопок для калибровки/сброса. На панели управления всё обычно: спинка вверх/вниз, кресло вверх/вниз, SET(!), наполнение стакана и пр., не относящееся к перемещениям.
Еще заметил такой момент: если выдернуть провод от мотор-редуктора из блока управления, то при нажатии кнопок вверх/вниз релюшка щелкает, но если вставить обратно, то она уже не щелкает после первой же остановки кресла (после перемещения на 1 сек) до перезагрузки установки (откл. питания на 10 сек.).
Редуктор подъема пока не разбирал. Никаких защит от защемления (концевиков) на установке нет.
Что скажете, похоже на сбитую калибровку положений? Как можно откалибровать в таком случае? В инструкции об это не сказано.

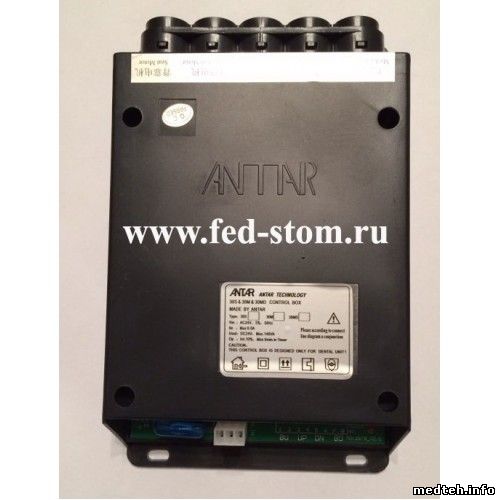

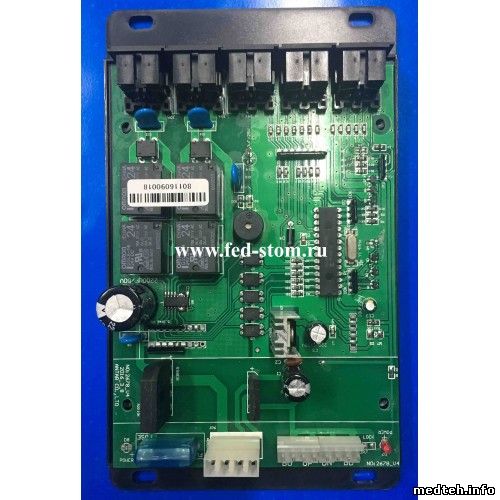

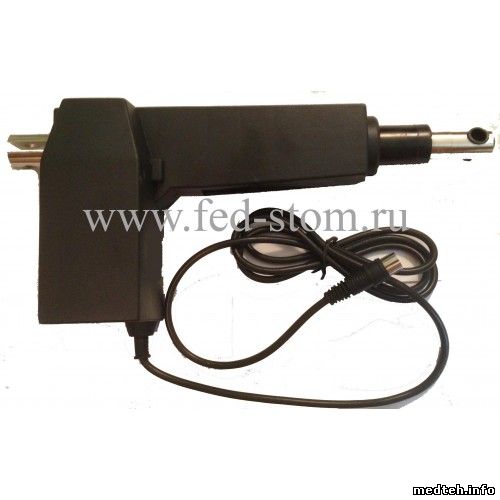

Фото редуктора и блока управления прилагаю (фото из инета, у меня аналогичные)

МастерБакуДата: Понедельник, 16.Апр.2018, 07:04 | Сообщение # 2
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
farmed, я понимаю что вы из той лиги , но думаю читать вы умеете - раз написали . тут уже 100 раз про такое писали и отвечали .

farmedДата: Понедельник, 16.Апр.2018, 08:13 | Сообщение # 3
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
Цитата МастерБаку ()
farmed, я понимаю что вы из той лиги , но думаю читать вы умеете - раз написали . тут уже 100 раз про такое писали и отвечали .


Да? Тогда можно носом тыкнуть? Через поиск искал и про китайские установки, и про калибровку. Значит плохо искал, если вы утверждаете, что обсуждалось...

Или вы вот это имеете ввиду?

1. нажать S на 40 сек
-будут звуковые сигналы
2. спинку поднять в вертикальное положение и кресло поднять максимально вверх
3. еще раз кнопку S нажми однократно ( 1 сек)
-частые звуковые сигналы
4. спинку назад до конца и кресло вниз до конца
5. еще раз кнопку S нажми однократно ( 1 сек)
после этого должны быть краткие 2 гудки.

при этом отключите ножной джостик и асистента


Сообщение отредактировал farmed - Понедельник, 16.Апр.2018, 08:19

МастерБакуДата: Понедельник, 16.Апр.2018, 21:35 | Сообщение # 4
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
Цитата farmed ()
вы вот это имеете ввиду?
нет .

farmedДата: Вторник, 17.Апр.2018, 03:22 | Сообщение # 5
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
Цитата МастерБаку ()
нет .


А что тогда?

МастерБакуДата: Вторник, 17.Апр.2018, 07:39 | Сообщение # 6
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
разбирайте , меняйте подъёмник

goscha-belДата: Вторник, 17.Апр.2018, 15:22 | Сообщение # 7
Медтехник
У вас сообщений: 1781
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
farmed
В таких случаях, в первую очередь, меняют местами разъёмы мотор-редукторов, таким образом "отделяют мух от котлет"- выясняем что неисправно плата управления, или мотор-редуктор. А потом либо перепрограммируют установку, либо разбирают и ремонтируют мотор. blush

farmedДата: Вторник, 17.Апр.2018, 17:36 | Сообщение # 8
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
Цитата goscha-bel ()
В таких случаях, в первую очередь, меняют местами разъёмы мотор-редукторов, таким образом "отделяют мух от котлет"- выясняем что неисправно плата управления, или мотор-редуктор. А потом либо перепрограммируют установку, либо разбирают и ремонтируют мотор.

Менять местами не решился, тк боялся, что после этого может ещё перестать двигаться спинка. Разъемы и редукторы сравнивал, отличаются только силой подъемника (4 и 8 кН).

goscha-bel, МастерБаку, спасибо за советы, буду пробовать, как получу доступ к установке. Надеялся, что обойдусь только перепрограммированием... Но почему-то МастерБаку однозначно сказал, что придется менять подъемник. Аналогичную тему на форуме я так и не нашел, несмотря на то, что
Цитата МастерБаку ()
тут уже 100 раз про такое писали и отвечали


Сообщение отредактировал farmed - Вторник, 17.Апр.2018, 17:36

medtech_krskДата: Вторник, 17.Апр.2018, 19:26 | Сообщение # 9
Завсегдатай
У вас сообщений: 161
инженер
На заявках
Российская Федерация

Красноярск
невнимательно искали. Вот моя тема:

http://www.medteh.info/forum/35-15669-1

до боли похожие симптомы.

МастерБакуДата: Вторник, 17.Апр.2018, 20:16 | Сообщение # 10
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
калибровка , обучение кресла обычно необходимо тогда когда спинка и кресло не двигаются в полной амплитуде . последовательность разная . один из недавних случаев - удержание кнопки сет до начала движения кресла, отпустить , после останова выключить установку . если не двигается что-то одно - неисправность канала либо подъёмника . определяется
Цитата goscha-bel ()
меняют местами разъёмы мотор-редукторов
. наиболее вероятное - магнит-геркон если мотор .

МастерБакуДата: Вторник, 17.Апр.2018, 21:22 | Сообщение # 11
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
Цитата farmed ()
придется менять подъемник.
nea , на первом месте разобрать .
Цитата МастерБаку ()
разбирайте , меняйте
но это на любителя . каждому по способностям .

farmedДата: Среда, 18.Апр.2018, 03:36 | Сообщение # 12
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
medtech_krsk, спасибо, почитаю, о результатах напишу.
Цитата МастерБаку ()
. наиболее вероятное - магнит-геркон если мотор .

Цитата МастерБаку ()
но это на любителя . каждому по способностям .


В этих редукторах стоят два концевика на верхнее и нижнее положения. Исключительно механическая блокировка, без герконов и счетчиков положения, насколько я помню.
По замене редуктора подъема установки уже был опыт, когда китайцы перепутали редукторы и поставили их наоборот (8кН на спинку и 4 - на подъём установки). Логично, что этот редуктор рассыпался на первом же пациенте. Меняли по гарантии (поддомкрачивали). Потому опыт есть, как и новый редуктор на руках. Осталось дождаться, пока в кабинет будет доступ.


Сообщение отредактировал farmed - Среда, 18.Апр.2018, 03:47

МастерБакуДата: Среда, 18.Апр.2018, 06:56 | Сообщение # 13
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
Цитата farmed ()
поддомкрачивали
кресло было без газлифта ?
Цитата farmed ()
китайцы перепутали редукторы
- ?

farmedДата: Среда, 18.Апр.2018, 08:16 | Сообщение # 14
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
Цитата МастерБаку ()
кресло было без газлифта ?


Да, на старых моделях без газлифта, только редуктор. Установки работают и без газлифта много лет (стоят в том числе в краевой стомклинике, с 8:00 до 20:00, выходной воскресенье).

Цитата МастерБаку ()
- ?


Ну вот так бывает. За десяток лет работы с этими стом. установками в моей практике это был единичный случай yes

Съездил, попробовал перепрограммировать... На плате есть зуммер. Но он не пищит ни при включении, ни при удержании кнопки SET, ни при конечных положениях. Пищал ли он когда-нибудь вообще - неизвестно.
Если держать зажатой кнопку SET около 20 секунд, то установка начинает перемещаться последовательно во всех направлениях порядка 1-2 секунд: сама вверх-вниз, затем спинка вверх-вниз. После этого на нажатия кнопок перемещений не реагирует, пока не нажмешь два раза SET.
Если поменять местами редукторы, то спинка продолжает двигаться, а установка так и не поднимается и не опускается.


Сообщение отредактировал farmed - Среда, 18.Апр.2018, 11:10

МастерБакуДата: Среда, 18.Апр.2018, 12:11 | Сообщение # 15
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
Цитата farmed ()
на старых моделях без газлифта, только редуктор.
- эконом вариант
Цитата farmed ()
пока не нажмешь два раза SET.
я писал - выключить (установку)

Цитата farmed ()
спинка продолжает двигаться
вот и выяснилось что плата рабочая , а подъёмник нет . разбирайте .


Сообщение отредактировал МастерБаку - Среда, 18.Апр.2018, 12:14

farmedДата: Пятница, 20.Апр.2018, 11:03 | Сообщение # 16
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
Продолжение истории rofl

Взял новый редуктор (на подъём установки).
1. Вставляю вместо старого - не работает, дергается (ведет себя как и старый).
2. Вставляю новый редуктор в разъём спинки - не работает (дёргается, как старый на подъемнике).
3. Вставляю редуктор спинки в разъём подъёмника - работает как положено.
4. Вставляю редуктор спинки в свой разъём - работает как положено.

Думаю: ну мало ли новый редуктор неисправен (всё-таки китайский)? 24В на контакты - работает идеально. Разобрал: два провода на мотор, два концевика, 4 диода - ломаться нечему.
Измерил напряжения на плате управления под нагрузкой - никаких просадок нигде нет.
--------------------------------------------------------------------------------------------------------------------
Вот если не читать дальше, то какие бы у вас возникли варианты? В чем неисправность? unknown
--------------------------------------------------------------------------------------------------------------------

Идем дальше. Сравниваю маркировки редукторов на подъём - один-в-один, символ-в-символ.

Ещё раз изучаю плату. На питание редукторов идут 2 провода, но распаяны все 4. Измеряю напряжение (при работе) на оставшихся двух проводах на редукторе спинки и и вижу, что есть какая-то обратная связь.
Снимаю редуктор подъема установки, разбираю. У этого гада стоит геркон ireful .
Т.е. два абсолютно одинаковых внешне и абсолютно одинаковых по маркировке редуктора различаются конструктивно!
В итоге нашелся обрыв провода от геркончика (переломился на изгибе), который был устранен.

Для калибровки конкретно этой установки:
- зажать SET на 20 сек - никаких звуков не будет, установка начнет сама перемещаться во все крайние положения, после чего остановится
- выключить и включить питание - калибровка завершена.

Вывод: маркировке на китайских запчастях - не верить, всё перепроверять.

Цитата МастерБаку ()
вот и выяснилось что плата рабочая , а подъёмник нет . разбирайте .

Этим всё и закончилось yes Всем спасибо!

МастерБакуДата: Пятница, 20.Апр.2018, 15:08 | Сообщение # 17
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
я вообще китайцам не верю . меняйте аватар !

goscha-belДата: Суббота, 21.Апр.2018, 19:00 | Сообщение # 18
Медтехник
У вас сообщений: 1781
Инженер сервисной службы
На заявках
Российская Федерация

Белгород
Цитата МастерБаку ()
меняйте аватар !
good
Присоединяюсь! yes

farmedДата: Понедельник, 23.Апр.2018, 03:34 | Сообщение # 19
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
Цитата МастерБаку ()
я вообще китайцам не верю . меняйте аватар !

Цитата goscha-bel ()
Присоединяюсь!


И чем вам мой аватар не угодил? unknown biggrin biggrin biggrin

МастерБакуДата: Понедельник, 23.Апр.2018, 08:49 | Сообщение # 20
У вас сообщений: 10765
инженер
На заявках
Российская Федерация

Нижний Новгород
Цитата МастерБаку ()
меняйте аватар !

Цитата goscha-bel ()
Присоединяюсь!

это комплимент

farmedДата: Понедельник, 23.Апр.2018, 11:24 | Сообщение # 21
Участник
У вас сообщений: 43
Инженер
На заявках
Российская Федерация

Чита
Цитата МастерБаку ()
это комплимент

спасибо!
