Физиодиспенсер Chiropro L

skvorcovs77

Дата: Четверг, 13.Сен.2018, 09:51 | Сообщение # 1

Стажер

У вас сообщений: 37

Осваиваю ремонт и обслуживание стом

OFFлайн

Российская Федерация

Симферополь

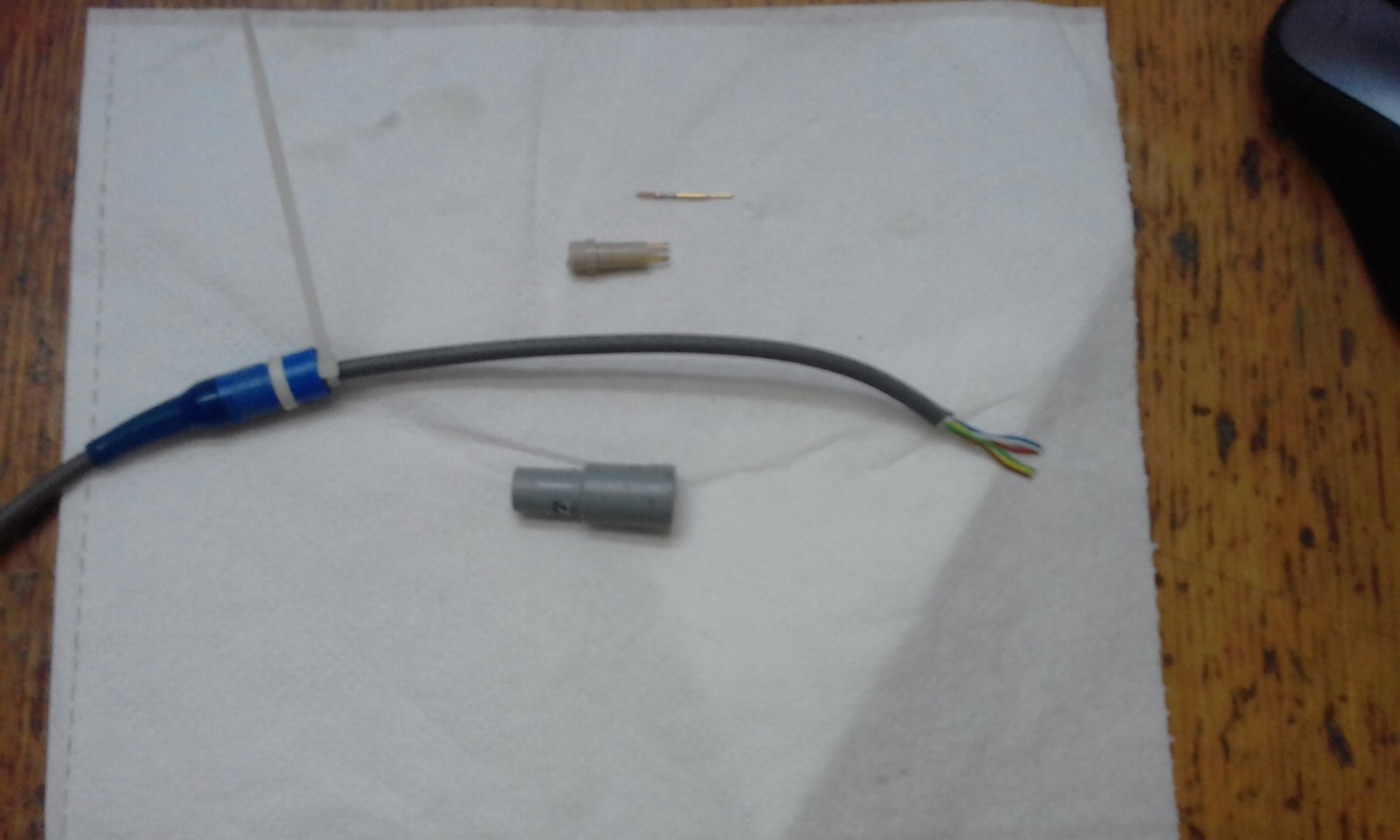

Передали с дефектом "не работает педаль". Разъем оторвали полностью. Нужна распиновка разъема. Или электрическая схема аппарата.

Цвета проводов не совпадают с разъемом на базе. "Отзеркалить" не получится.


Сообщение отредактировал skvorcovs77 - Пятница, 12.Окт.2018, 16:48

skvorcovs77

Дата: Пятница, 14.Сен.2018, 11:23 | Сообщение # 2

Стажер

У вас сообщений: 37

Осваиваю ремонт и обслуживание стом

OFFлайн

Российская Федерация

Симферополь

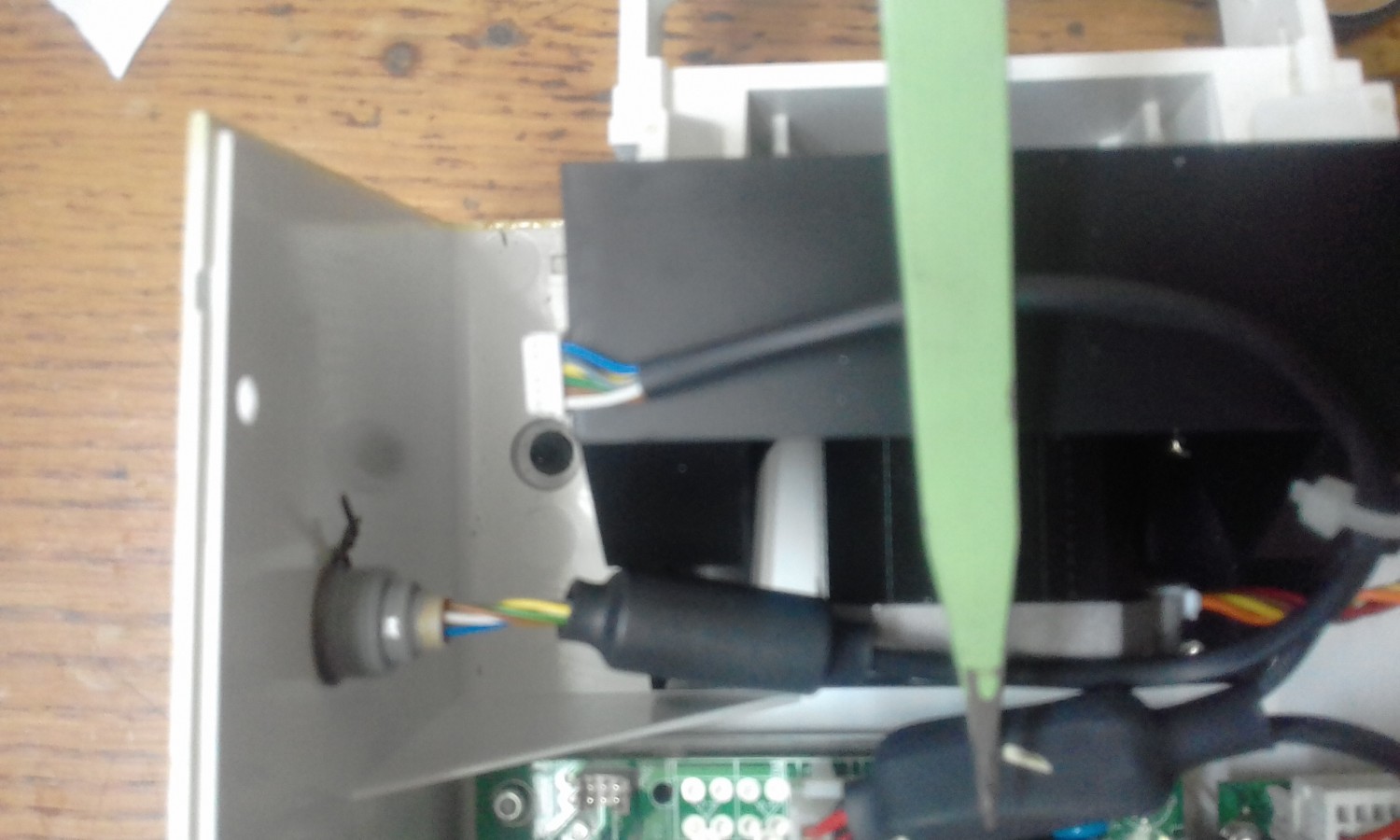

Вскрытие показало...
Педаль не разборная. Приходит питание. Выходят 4-е сигнала (3 кнопки + педаль).

К цветам проводов можно не привязываться. Могут различаться.

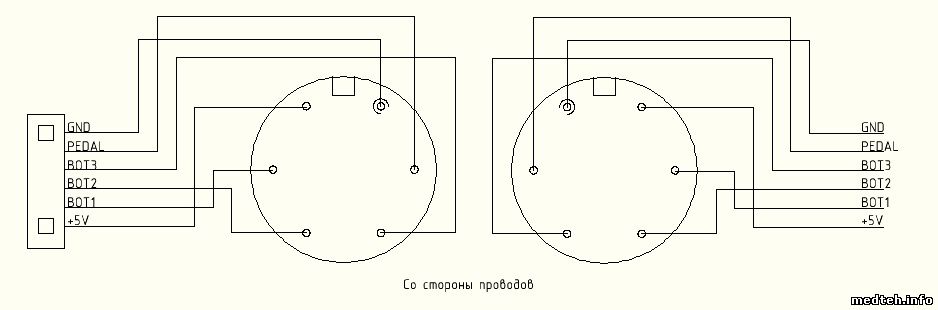

В моем случае (от метки, против часовой)
Коричневый - GND
Красный - PEDAL
Желтый - BUT3
Зеленый - BUT2
Синий - BUT1
Белый - +5V


Сообщение отредактировал skvorcovs77 - Пятница, 14.Сен.2018, 13:07
