Дата: Суббота, 15.Июн.2013, 11:41 | Сообщение # 41
Стажер
У вас сообщений: 11
Техник
OFFлайн
Российская Федерация
Северо-Запад
Сначала попробую снять шплинты и вытащить нижнюю ось крепления ЭМ, Вариант с домкратам не нравится из-за большого количества декоративных панелей которые мешают установке домкрата
Дата: Пятница, 21.Июн.2013, 23:41 | Сообщение # 43
Техник
У вас сообщений: 315
Инженер электромеханик
OFFлайн
Российская Федерация
Оренбург
Здравствуйте.Если снять(спросите меня как ) гидро блок (то на чем плевашка,стойка светильника и пантограф столика врача) то ,если удастся расшплинтовать палец и выбить его (обязателен сильный помошник для подстраховки) кресло легко(относительно) поднимется. Потом дамкратом на 1/3 поднять и зафиксировать его(домкрат) от смещения. Декоративную обшивку необходимо предварительно снять (станина и низ рычажной системы) именно в это время необходим помошник . После фиксации домкрата,пока заказываете и ждете новый привод, врачу можно работать. При нежелании снимать гидроблок нужно два сильных помошника и без домкрата никак. Ну или
Дата: Воскресенье, 23.Июн.2013, 22:51 | Сообщение # 44
Стоматология, Стерилизация
OFFлайн
Российская Федерация
г. Курск
Однажды при монтаже китайца, которого располовинили на 2 части (кресло и гидроблок с плечом, столиком) грузчики решили отдохнуть...я ушел убрать авто из цеха (дело было на заводе и заносили через цех) когда вернулся...обалдел...пришел начальник вставил пилюлей ребятам...они кресло поставили на бок и прикручивают блок плевалки в таком положении...так им удобнее показалось...потом аккуратно подняли все и даже ничего не сломали.... Так вот а не открутить ли все лишнее от кресла и завалить его набок?
Дата: Понедельник, 29.Июл.2013, 10:58 | Сообщение # 46
У вас сообщений: 718
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток

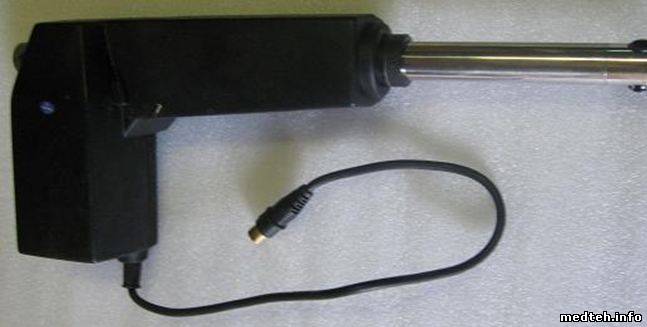

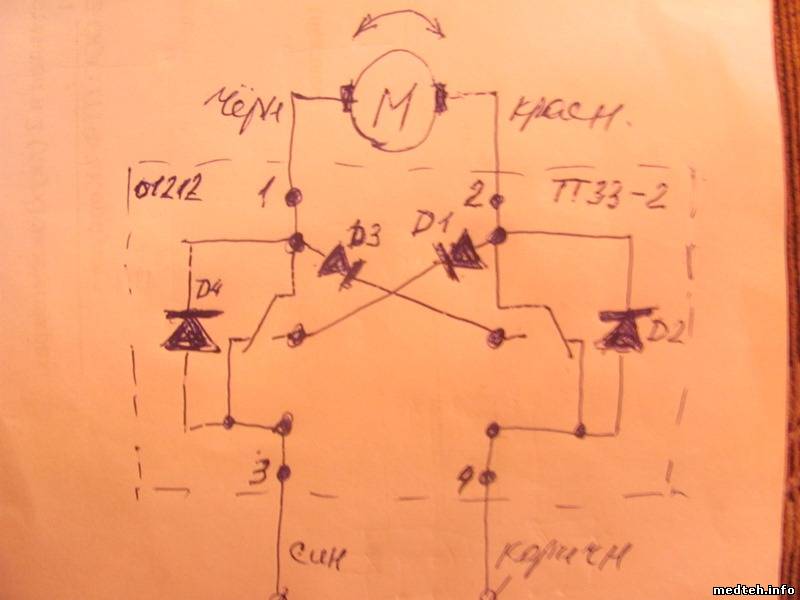

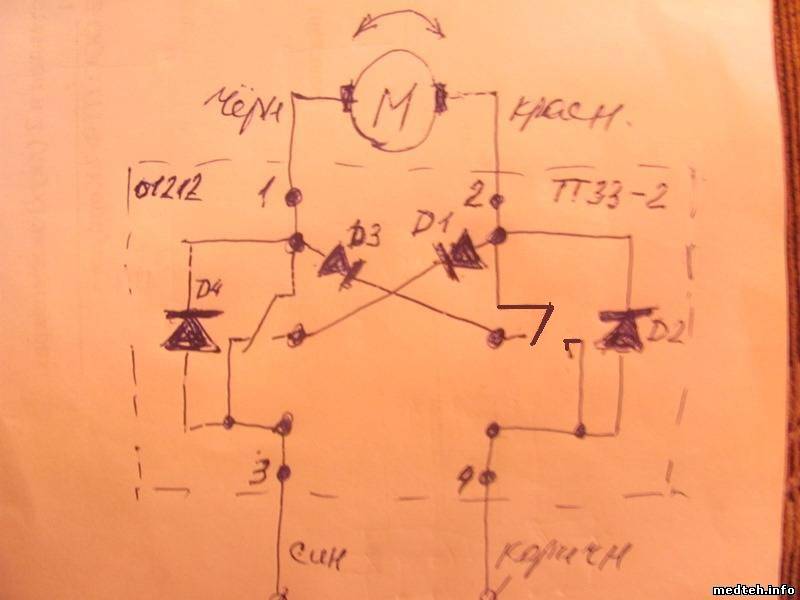

внутри электроподъёмника на плате нашёл короткозамкнутый диод D2 RL207 поменял на FR207 , вроде аналог. Всё равно перегорает. Может схему не правильно вырисовал?
Дата: Понедельник, 29.Июл.2013, 15:23 | Сообщение # 48
У вас сообщений: 718
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток

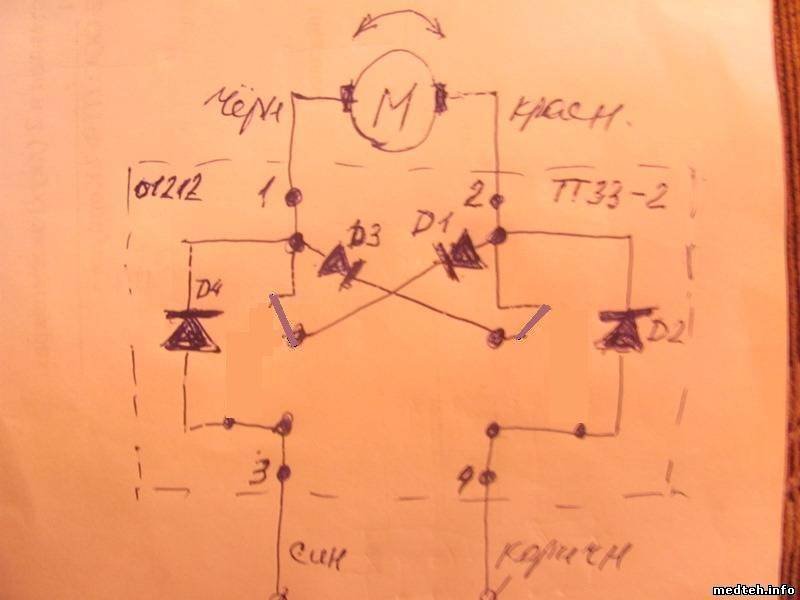

..это не реле, а оконечные микровыключатели крайнего положение штока: низа и верха. То бишь, когда шток полностью выдвинут, срабатывает первый микрик и отключает мотор. Затем надо поменять полярность питания. Мотор начнёт вращаться в другую сторону, первый микрик освобождается, шток задвигается и в конце нажимает второй микрик, мотор выключается. Опять меняем полярность подводимого питания, процесс повторяется. Оба микрика одновременно не должны включаться, похоже я полярность подключения самого мотора попутал, как результат: в конце срабатывает не тот микрик и КЗ.
Сообщение отредактировал yblod5 - Понедельник, 29.Июл.2013, 15:24
пока отложил, надо микрики купить и поменять, есть сомнения(китай бл). Да и диоды явно слабоваты 2А на полупериод, а здесь постоянка, в момент пуска от крайнего положения, когда сработан концевик, ток на мотор идёт через диод. А это более 2А. Всё рассчитано "впритык", представляю как на кресле с таким мотором мою тёщу подымать..
Дата: Вторник, 05.Ноя.2013, 22:09 | Сообщение # 52
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация
Ростов

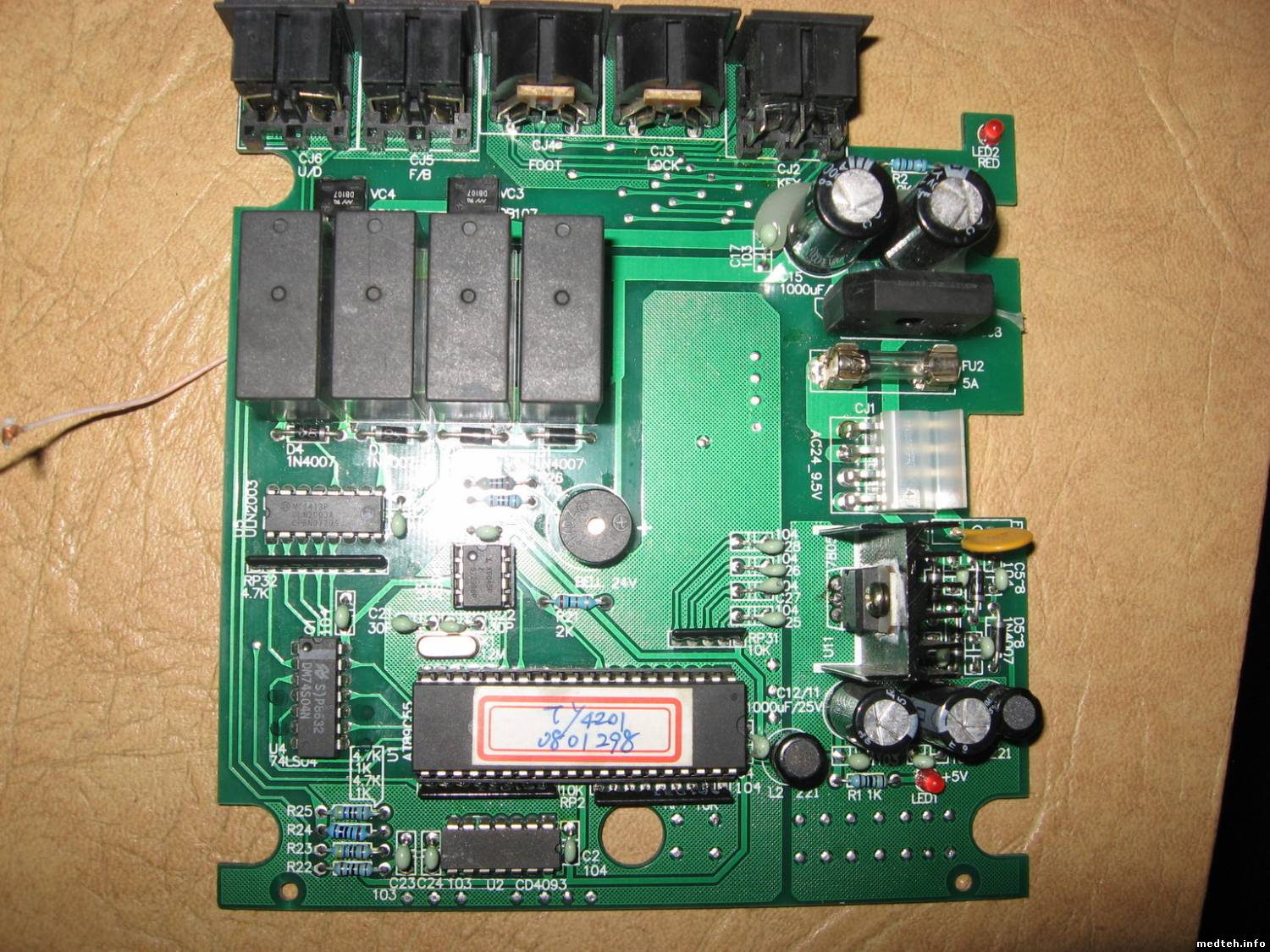

Стоматологическое кресло Foshion fj22. Не работает ни подъём/опускание, ни наклон спинки. При попытке управления ножным джойстиком проходит звуковой сигнал и дергается один из движков. И все. На плате управления 24 и 5 вольт присутствуют. Все 4 реле в порядке. Микросборка транзисторов , их управляющая тоже. перед ней стоит микросхема инвенторов. Она тоже в порядке. Идет неправильный сигнал с процессора. Причина не понятна. То ли с прошивкой флеши что, то ли сам проц.. Т.е идет не непрерывный сигнал пока держим управление, а кратковременный импульс только..Фото платы прилагаю. Документации к креслу не имею..
Дата: Вторник, 05.Ноя.2013, 22:34 | Сообщение # 53
У вас сообщений: 11276
инженер
OFFлайн
Российская Федерация
Нижний Новгород
babaj, после такого описания и советовать нечего . берите тех кто продал за ... . и пусть меняют , если на гарантии . а нет - то покупайте плату целиком с оплатой установки по результату .
Дата: Вторник, 05.Ноя.2013, 22:47 | Сообщение # 54
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация
Ростов
Это не на гарантии. Взяли помещение в аренду с оборудованием.. Вот такие вот проблемки нарисовались. Плату менять - где найти?? Схемки или документации бы найти где..Может там как то настроить надо его программно?
a данная плата случаем находилась не в пластиковом корпусе? Если да, то попробуйте перекалибровать макс и мин положения кресла.
да, она была в пластиковом корпусе. А это важно? На плате нашел микросхему инвертора. Один из элементов слегка садит лигическую еденицу. До 1.7 вольта. Попробую заменить. Но подав принудительно на этот вход ноль, моторы все же заработали. Как делать калибровку? Держать нажатой кнопку "SET"??
Дата: Четверг, 07.Ноя.2013, 08:26 | Сообщение # 60
Участник
У вас сообщений: 62
Инженер СТП
OFFлайн
Российская Федерация
Саратов
babaj, думаю, что тут можно провести аналогию с другими китайскими установками. Для того, чтобы перепрограммировать конечные позиции кресла, нужно зажать кнопку программирования (обычно она называется "SET") и держать ее длительный срок (более 30 секунд), пока не установка не начнет непрерывно пищать. Затем поднимаете кресло и спинку максимально вверх и однократно жмете "SET", кресло продолжит пищать, но немного с другой частотой. Опускаете кресло и спинку максимально вниз и снова жмете "SET". После этого кресло должно начать двигаться в заданном Вами диапазоне.
Дата: Четверг, 07.Ноя.2013, 10:49 | Сообщение # 61
Стажер
У вас сообщений: 15
Инженер
OFFлайн
Российская Федерация
РФ
ЦитатаМастерБаку ()
вы бы ещё объяснили как это сделать.
Я точно не помню как это делается, когда было нужно находил в инструкции к Yoboshi, и действия очень похожи на те которые описал RabenokDmitry. Судя по всему платы у большинства китайцев("корейцев") или идентичны или очень похожи.
Дата: Воскресенье, 10.Ноя.2013, 18:17 | Сообщение # 63
У вас сообщений: 2563
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
ЦитатаRabenokDmitry ()
После этого кресло должно начать двигаться в заданном Вами диапазоне
Обязательное условие для FJ22 после второго нажатия set должно быть ДВА коротких сигнала в противном случае процедуру надо начинать сначала и обязательно надо проверить пленочную клавиатуру столика на предмет КЗ, если клавиатура где то подкорачивает надо это устранить.
Дата: Воскресенье, 17.Ноя.2013, 18:31 | Сообщение # 64
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация
Ростов
Нашел на плате управления микросхему инверторов с одним просаженным входом. Вместо 5 вольт там было 1.7. Заменил. Напряжения стали в норму. Обнаружил, что на пульте врача отключены шлейфы клавиатуры. Кто то лазаил до меня, видимо. Подключил. Нажал SET, светодиод замигал. Кресло стало управляться как с пульта врача, так и с ножного джойстика. Светодиод остался гореть, а при управлении мигает часто. Но при отключении питания все надо повторять заново. Т.е жать и удерживать SET до мигания. Иначе кресло только дергается, но не управляется. Видимо, я вошел в режим настройки, но не настрол подобающе? так? Надо в этом режиме довести кресло до конечного положения и потом опять нажать SET?
Дата: Воскресенье, 17.Ноя.2013, 21:08 | Сообщение # 65
У вас сообщений: 2563
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
babaj, 1 Set до появления длинных прерывистых сигналов 2 кресло вверх спинка вверх Set (частота сигналов увеличивается вдвое) 3 кресло вниз спинку разложить Set. Должно прозвучать два коротких сигнала, если нет процедуру сначала
Дата: Воскресенье, 17.Ноя.2013, 22:17 | Сообщение # 66
У вас сообщений: 1306
стоматология во всех её проявлениях
OFFлайн
Украина
Полтава
Позволю себе дать маленький совет-для визуализации команд на двигатели кресла на диоды (4007) через гасящие сопротивления поставьте светодиоды дабы видеть что происходит при попытке позиционирования.

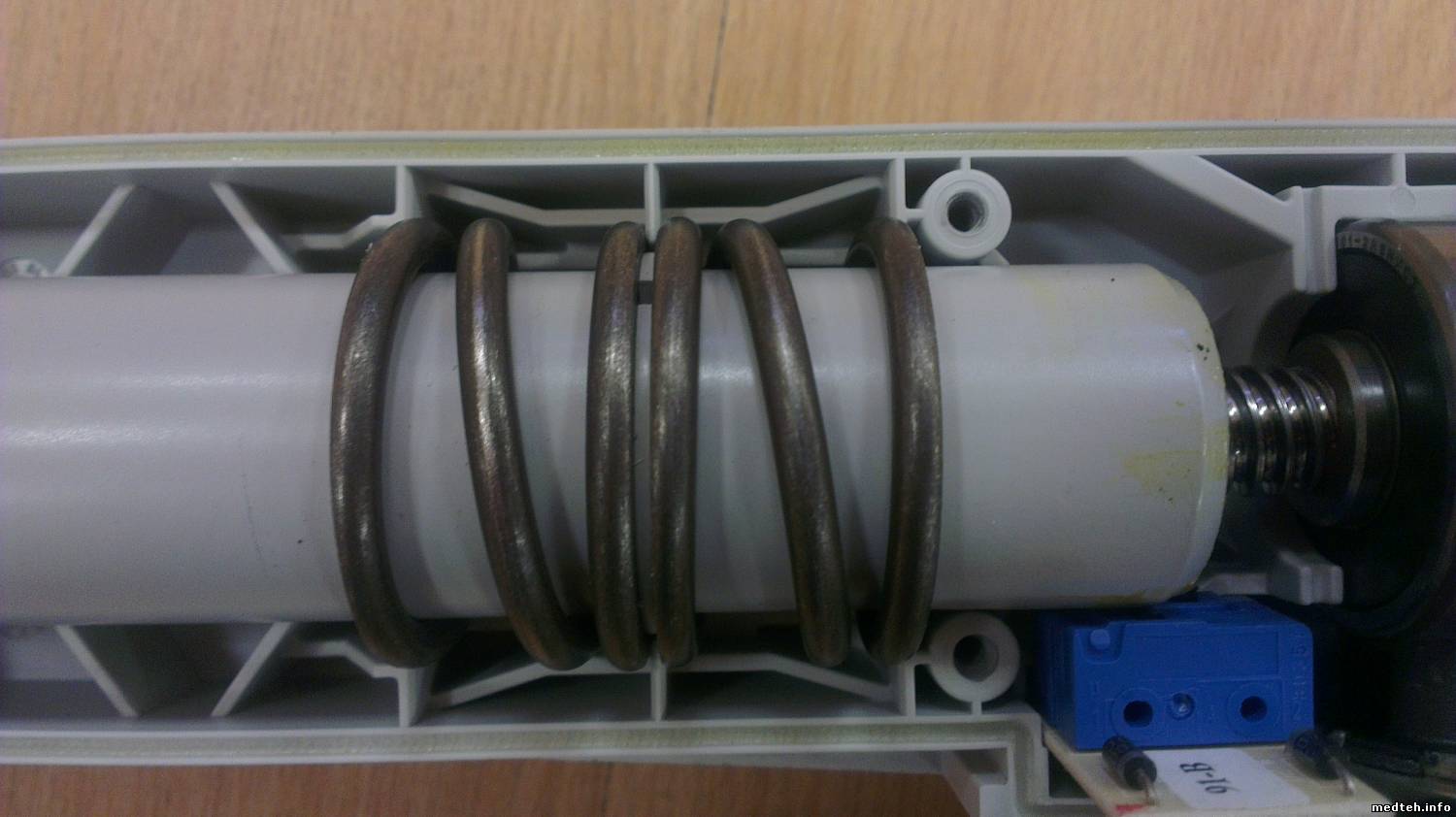

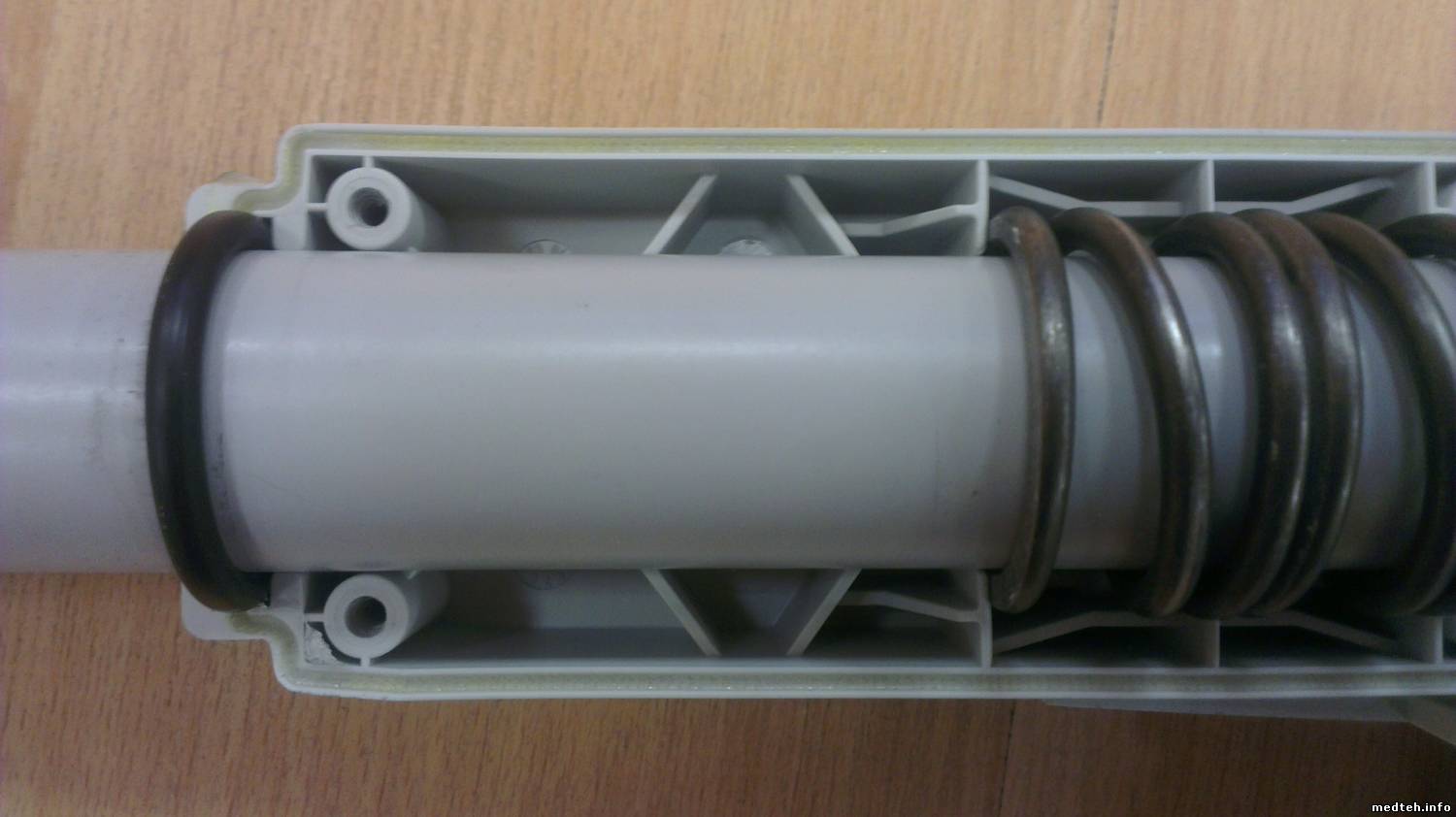

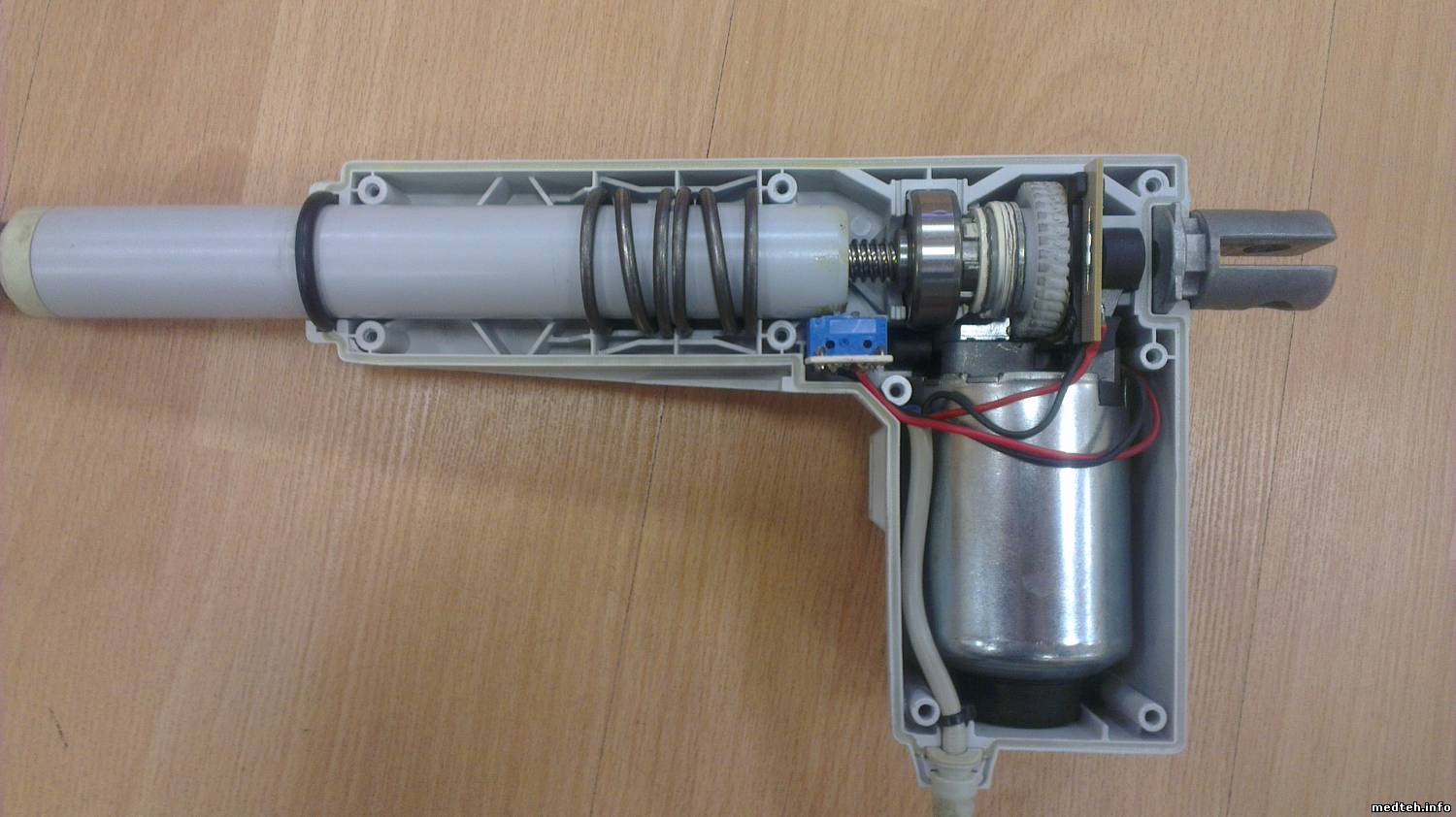

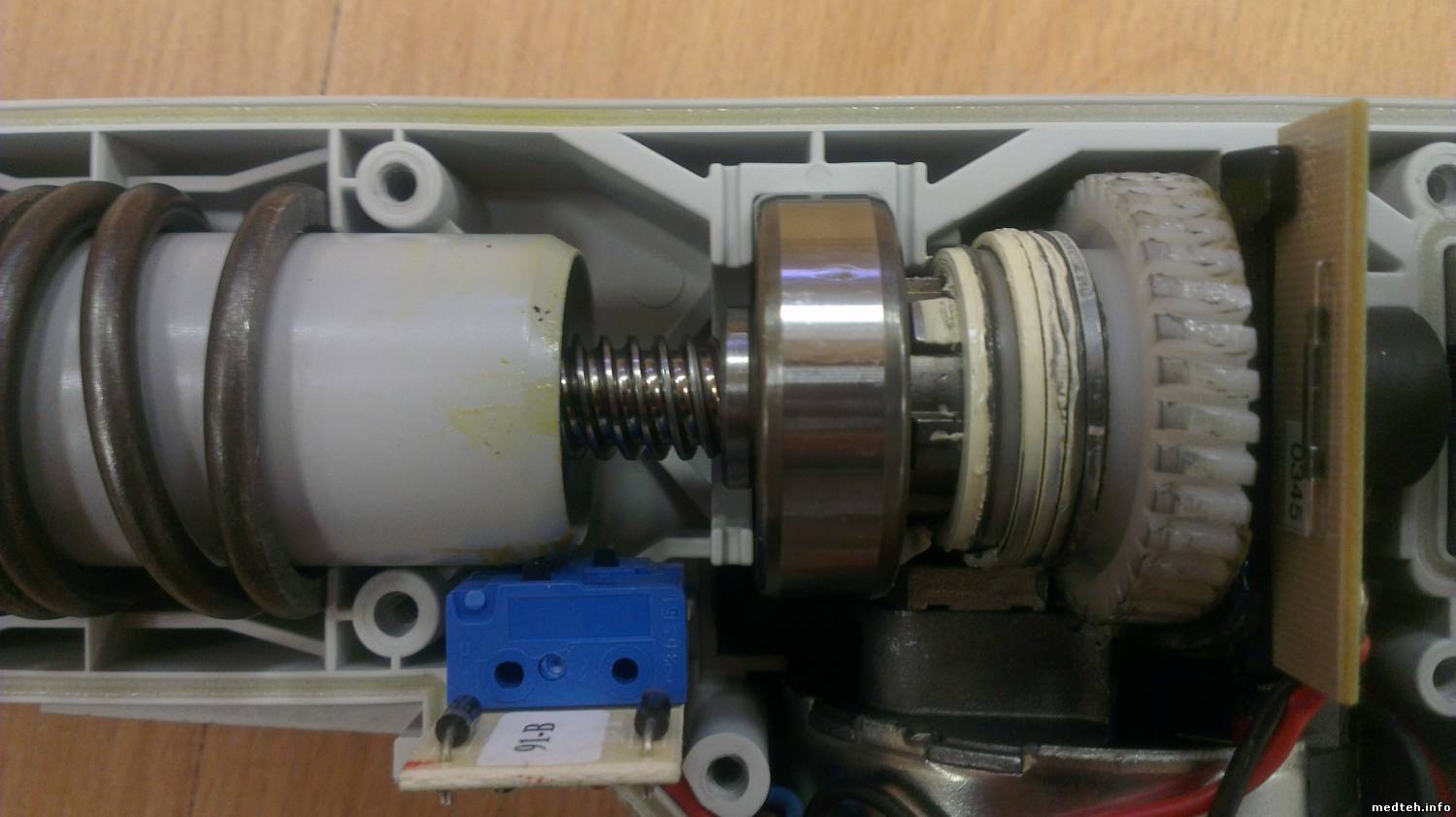

Здравствуйте. Была проблема при подъёме и спуска вниз кресла LINAK. Проблема в микропереключателях. Не могу теперь собрать мотор остаётся щель. Полагаю, что пружины не сидят на своём месте. Кто может отправить фото или схему мотора. Если у кого есть разобранная. Заранее спасибо.
Да уж-это попандос. У меня как-то доктор зачем-то решил самостоятельно разобрать и смазать данное изделие (как его не пришибло мгновенно упавшим креслом до сих пор не пойму). Пружины в свои сегменты корпуса зарядить будет действительно сложно-я первый раз дня два игрался. Попробуй их стянуть мощными стяжками,верхнюю крышку одевай не до конца (только что б верхний край пружин попадал в выделенный для них промежуток),потом через щель между крышками разрезай и удаляй стяжки. Лучше работать в 4 руки. Кажется я именно так делал. Удачи!
Попробуй их стянуть мощными стяжками,верхнюю крышку одевай не до конца (только что б верхний край пружин попадал в выделенный для них промежуток),потом через щель между крышками разрезай и удаляй стяжки
Цитатаart-i-k ()
Попробуй их стянуть мощными стяжками,верхнюю крышку одевай не до конца (только что б верхний край пружин попадал в выделенный для них промежуток),потом через щель между крышками разрезай и удаляй стяжки
Пружины в свои сегменты корпуса зарядить будет действительно сложно-я первый раз дня два игрался. Попробуй их стянуть мощными стяжками,верхнюю крышку одевай не до конца (только что б верхний край пружин попадал в выделенный для них промежуток),потом через щель между крышками разрезай и удаляй стяжки. Лучше работать в 4 руки. Кажется я именно так делал. Удачи!
в свое времы тож провозился с этой пружиной,но решение нашлось и вполне простое,с тех пор не раз так заправлял ее.Пружина заправляется проворачиванием, очень легко.Удачи!
алгиритм примерно такой,заправляеш пружину на сколько это возможно руками далее одной рукой прижимаеш ее,чтоб не соскачила при проворачивании,а другой тонкогубцами вращаеш пружину вокруг своей оси,пыщить но лезет вдвоем вообще очень легко если честно в первый раз с перепугу получилось
Сообщение отредактировал levscha - Среда, 04.Дек.2013, 18:38
В нижнюю часть кожуха она и так заряжается,но при этом "выгибается" обратной трапецией что не дает возможности полноценной усадки в крышку кожуха! А вот если её по бокам стянуть-этот эффект отсутствует.
но при этом "выгибается" обратной трапецией что не дает возможности полноценной усадки в крышку кожуха!
не могу ни чего сказать,с такой проблемой не сталкивался, хотя разбирал моторы не один раза и всегда пружина вставала на место и крышка легко одевалась.Были конечно и небольшие выгибания,но решалось все проворачиванием и усадкой ее на место,пружина должна стоять обрезанными концами вверх,если помните обрезанные концы плотно прилегают к соседнему витку пружыны и выполняют роль той же стяжки.
Дата: Четверг, 05.Дек.2013, 10:58 | Сообщение # 80
Завсегдатай
У вас сообщений: 278
Радиоинженер, ремонт медтехники
OFFлайн
Российская Федерация
деревня
Цитатаandruka ()
там достаточно жесткие пружины, они упираются в перегородку корпуса - возможно она деформирована?
спасибо за фото . очень наглядно показано. да я так как на фото поставил пружины в ручную. с 30 попытки наверно получилось.))) . скорее всего крышка деформирована, как вы говорите.
Цитатаart-i-k ()
ше работать в 4 руки. Кажется я именно так делал. Удачи!
попробую Ваш метод. всем спасибо за советы.благодарю
Сообщение отредактировал ustar - Четверг, 05.Дек.2013, 11:04
Российская Федерация
Беларусь
Украина
если честно в первый раз с перепугу получилось
