Микропневмомотор ММП 20-01 с соединителем Borden B2

[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Страница 1 из 1 1
Модератор форума: dima_perikov, YRA46

Форум медтехников » Медицинское оборудование (тех. разделы) » Стоматологическое оборудование. » Микропневмомотор ММП 20-01 с соединителем Borden B2 (Ищу чертежи соединителя и не только.)

CrazyIgels

Дата: Четверг, 19.Сен.2013, 18:14 | Сообщение # 1

Участник

У вас сообщений: 62

Инженер

OFFлайн

Российская Федерация

Ковров

Здравствуйте. Кроме ремонта медтехники занимаюсь еще изобретательством и пытаюсь "двигать науку" в местном ВУЗЕ.
Возникла мысль использовать указанный в названии мотор в качестве привода вращения хитрого датчика. Так как мотора под руками нет - стоматологию не обслуживаю - спрашиваю у уважаемой общественности:
1. Присоединительные размеры соединительного штуцера Borden B2 - какая резьба на накидной гайке, диаметры трубок / либо ответных частей под трубки, расстояние между центрами трубок.
2. Зачем в штуцере применены две трубки? По одной воздух по второй - вода для охлаждения? Что по какой трубке идет? Будет ли работать без воды?
3. Присоединительные размеры со стороны выходного вала мотора. Какой посадочный диаметр, как реализована стыковка вала и ответной части наконечника.

Может быть есть какие то технические условия или ГОСТы на эти микропневмомоторы где можно ответы найти на все указанные мной вопросы?

big

Дата: Пятница, 20.Сен.2013, 15:01 | Сообщение # 2

Техник

У вас сообщений: 1155

инженер

OFFлайн

Российская Федерация

Москва

Трубка большего диаметра - рабочий воздух, меньшего - вода или спрей охлаждения.
Резьба Сп 14*0,635

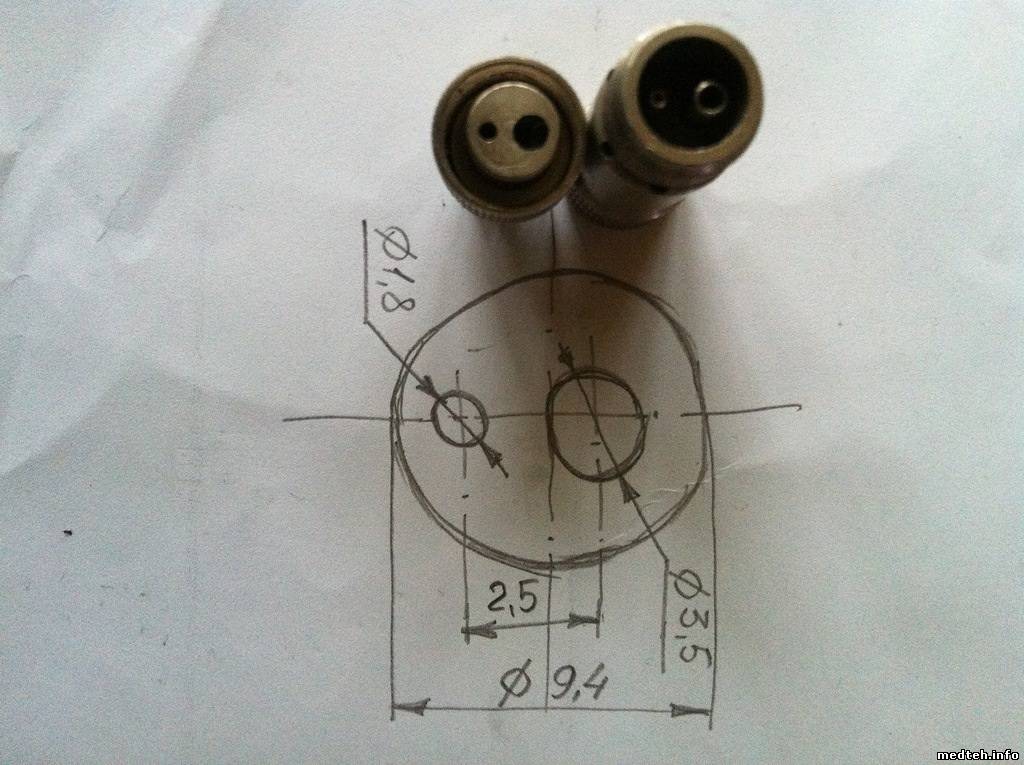

Приблизительные размеры - в эскизе ( см. вложение ).

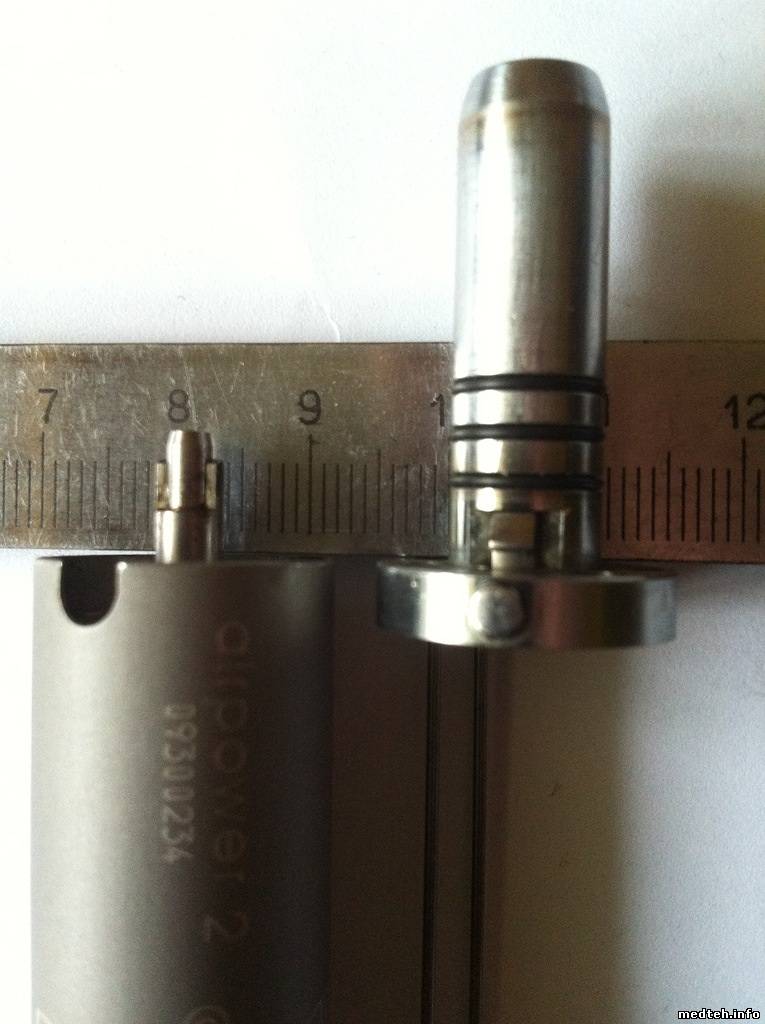

На втором фото более приличный мотор, но стандарт один. Вал из мотора у другого производителя может "торчать" больше. По этой причине на наконечниках ответная часть подпружиненная подвижная вдоль оси.


МастерБаку

Дата: Пятница, 20.Сен.2013, 15:43 | Сообщение # 3

У вас сообщений: 11276

инженер

OFFлайн

Российская Федерация

Нижний Новгород

CrazyIgels, подробные профессиональные чертежи вам наверно пришлют они

МастерБаку

Дата: Пятница, 20.Сен.2013, 16:30 | Сообщение # 4

У вас сообщений: 11276

инженер

OFFлайн

Российская Федерация

Нижний Новгород

Цитата (CrazyIgels)

Присоединительные размеры соединительного штуцера Borden B2 - какая резьба на накидной гайке, диаметры трубок / либо ответных частей под трубки, расстояние между центрами трубок.

легче купить чем делать .

Цитата (CrazyIgels)

микромотор в качестве привода вращения

гадость . китайские лучше и дешевле.

в качестве привода вращения лучше применить подобное

Сообщение отредактировал МастерБаку - Пятница, 20.Сен.2013, 16:35

big

Дата: Пятница, 20.Сен.2013, 16:48 | Сообщение # 5

Техник

У вас сообщений: 1155

инженер

OFFлайн

Российская Федерация

Москва

CrazyIgels, хочу исправить / дополнить эскиз. Расстояние 2,5 мм - это не между центрами, а от центра малого отверстия до осевой ( центр круга ) линии. Большее отверстие касается центра.

[p.s.]Почему бы не обратиться к местным стоматологам или медтехникам. Полагаю, у них этого "мусора" навалом.
