Дата: Воскресенье, 21.Апр.2013, 22:30 | Сообщение # 81
Стажер
У вас сообщений: 25
электромеханик
OFFлайн
Российская Федерация
Ошибка b00, не 600.
В ручном режиме работает нормально, почти нормально, постоянно был включён режим (светодиод и соответственно клапан) "сброс пара", пришлось у реле отвечающий за сброс пара отключить один контакт, (справа их там три), после чего клапан стал работать только с пульта. Тэны в порядке, релюшки тоже. Панель управления не реагирует никак. Меню не работает.
Добрый день. У нас такая проблема; при работе в автоматическом режиме в процессе стерилизации (134 градуса, 5 мин) аппарат периодически выдает ошибку "00" и останавливается. На данный момент эксплуатируется в ручном режиме. Какая может быть причина такой ошибки (неисправности)?
Сообщение отредактировал Harvri - Среда, 14.Авг.2013, 10:34
1)вроде бы на 100-5 стоят предохранительные клапаны на 3 атм, по крайней мере, на тех, которые я видел. 2) Допускаю, что на первых ГК-100-5 ставились старого образца клапаны "с шариком и пружинкой",
1. нее, на 2,5, на 3 атм- не видел 2. уже на ГК-100-3 регулируемые предохранительные клапана не встречал (может, не повезло)
ПС: в Ебурге клапана на 2,5 атм стоят 250р, через ТЗМОИ- 1500р
при работе в автоматическом режиме в процессе стерилизации (134 градуса, 5 мин) аппарат периодически выдает ошибку "00" и останавливается
Это ошибка по недостаточной температуре в камере, верно?
Столкнулись тоже с такой ерундой, причём почему и когда возникает - не понятно. Программа перенастроена на 132, 20 минут. Пишет "131,8 цикл прерван!" На пустом аппарате ещё не добился ни разу - без загрузки всегда проходит цикл нормально. При загрузке - раз на раз, то каждый день, то неделю тихо. Квалифицированные инженеры советовали проверить датчик температуры, но у меня нет магазина сопротивлений. Также сказали, что жто возможно из-за утечки в трубках/камере.
Ещё такой озвучили вариант - при работе скапливается слишком много конденсата, вода заливает стакан, в стенке которого установлен датчик температуры, и, за счёт погружения в воду, он остывает, что и приводит к ошибке.
Это ошибка по недостаточной температуре в камере, верно?
Да, верно, но не могу понять из за чего (
Сталкивался с такой проблемой на ГПД-400-2 (новый), только подключили и он начал такие перлы выдавать. Вылечили тем, что просто погоняли его раз 5-6 и на 7 раз стерилизацию прошел...до сих пор работает без сбоев. В общем сами не поняли...
Цитата (Silence)
Также сказали, что жто возможно из-за утечки в трубках/камере.
И такое тоже может быть, будем проверять! Спасибо за совет!

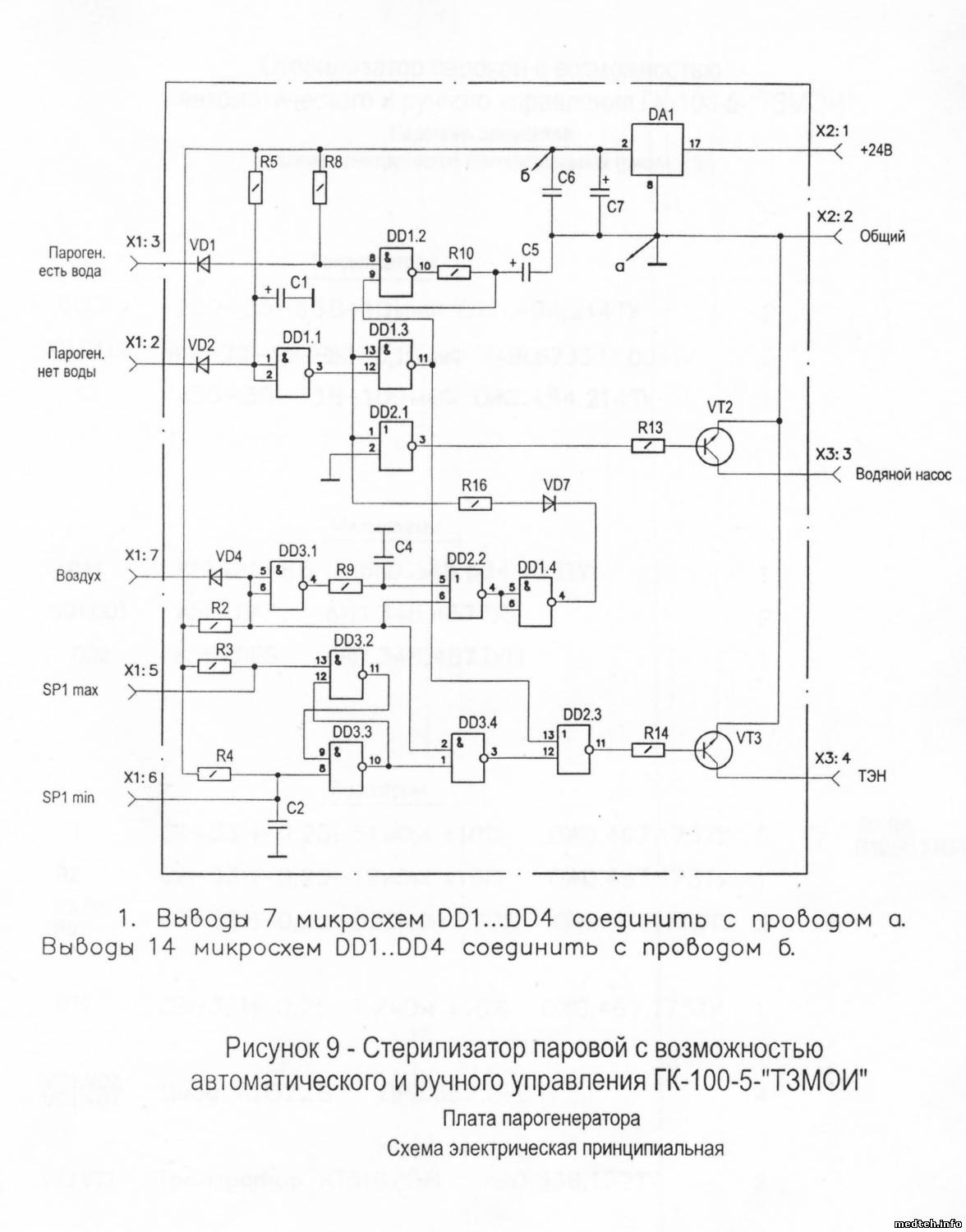

Harvri, проверь давление в парогенераторе, нужен запас примерно 0,2 Бара по сравнению с камерой, проверь закрывание клапана СБРОС, он выполняет и функцию конденсатоотводчика (кратковременно включается раз в 15 сек).Если засорились разгрузочные отверстия или задубела мембрана, клапан может закрываться с задержкой, и сбрасывать больше пара чем нужно
Дата: Четверг, 15.Авг.2013, 10:19 | Сообщение # 89
Стажер
У вас сообщений: 17
Гл. инж. по обслуживанию медтехники
OFFлайн
Российская Федерация
Иваново
Цитата (ek16)
проверь давление в парогенераторе, нужен запас примерно 0,2 Бара по сравнению с камерой, проверь закрывание клапана СБРОС, он выполняет и функцию конденсатоотводчика (кратковременно включается раз в 15 сек).Если засорились разгрузочные отверстия или задубела мембрана, клапан может закрываться с задержкой, и сбрасывать больше пара чем нужно
Только что отправил инженеров на объект, позже сам поеду смотреть. Отпишу как сделаем.
Дата: Четверг, 15.Авг.2013, 11:21 | Сообщение # 90
Участник
У вас сообщений: 149
инженер по медоборудованию
OFFлайн
Российская Федерация
Екатеринбург
Цитата (Harvri)
проблема; при работе в автоматическом режиме в процессе стерилизации (134 градуса, 5 мин) аппарат периодически выдает ошибку "00" и останавливается. На данный момент эксплуатируется в ручном режиме.
Сталкивался с такой проблемой: давление в камере ВЫШЕ давления в парогенераторе. Дифманометры не врали, даже срабатывал предохранительный клапан Причина: остатки МАСЛА в трубке, идущей на дифманометр (там из-за оборота трубы получается сифон)
Дата: Вторник, 24.Сен.2013, 08:59 | Сообщение # 92
Стажер
У вас сообщений: 12
Радиофизик, сервисный инженер
OFFлайн
Российская Федерация
Краснодар
Подскажите, с какой стороны подобраться к проблеме - принтер на ГК-100-5 печатает белиберду, иероглифы всякие, а нормальный текст растягивает чуть не вертикально - размер шрифта прыгает. Как это можно исправить, где посмотреть?
Очень не хочется перебирать электронный блок бесцельно и без наводки.
Silence, проверь питание. Термоголовка и электроника принтера питаются от одного источника +5 В. При печати термоголовка потребляет до 3 А. Если где-то плохой контакт, на нем может быть большое падение напряжения и до принтера доходит вольта 2,5 - электроника может сбиваться. В этом случае поможет если проложить питание +5 В (и общий провод!) напрямую к принтеру от источника питания.
Дата: Пятница, 22.Ноя.2013, 16:31 | Сообщение # 97
У вас сообщений: 82
Ведущий инженер
OFFлайн
Российская Федерация
Калуга
На видео не понял что парит : то ли тройник (он меняется легко вместе с трубками) то ли сам парогенератор (его только менять на новый. Заваривать нельзя.) что-бы понять безопасно откуда парит сделай внеочередное гидроиспытыние (накачай водой). я так понял тебе будет достаточно залить воду в ручном режиме (с пультом) из водопровода. а там водичка место покажет! удачи.
Дата: Суббота, 21.Дек.2013, 12:47 | Сообщение # 105
Стажер
У вас сообщений: 4
Электротехник
OFFлайн
Российская Федерация
Улан-Удэ
Всем спасибо! Решение простое. У них этот тройник плохо разработан. Решили проблему сняв трубки и отрезали немного и обратно воткнули! Пока все ОК. тьфу, тьфу, тьфу
Дата: Суббота, 01.Фев.2014, 09:57 | Сообщение # 106
Стажер
У вас сообщений: 32
Инженер
OFFлайн
Российская Федерация
Челябинск
Доброго времени суток. Проблема такая с ГК-100-5 автомат с принтером 2013 гв.
НА этапе продувки делает 10 продувок потом 3 вакуумных. на любой из вакуумных продувок создает отрицательное давление в камере -1 кгс и замирает. ошибка не формируется стерилизатор висит, давление не растет. подключаем пульт ручного управления, подаем воздух - давление выравнивается. клапана рабочие, датчики тоже. в чем причина? производитель грешит на контроллер.
Дата: Суббота, 01.Фев.2014, 12:53 | Сообщение # 107
Участник
У вас сообщений: 218
инженер-электрик
OFFлайн
Российская Федерация
Тюмень
plam74, прежде чем менять контроллер, проверь калибровку измерения температуры. У этого аппарата нет датчика давления в камере и некоторые элементы программы выполняются по температуре. Вместо датчика температуры подключаешь магазин сопротивлений - 123,61 Ом = 60 град.С, 150,61 - 130 град. Если нет - выполнить калибровку, в РЭ она описана. Также нужно проверить датчик температуры, хотя бы опустить его в кипящую воду, на выходе должно быть 139,1 Ом. Ну и последнее - вынуть батарею на 5 минут, память обнулится, восстановятся заводские настройки.
Спасибо за инфу. магазин сопротивлений мы не найдем. если дать переменником нужное сопротивление то как смотреть температуру на контроллере. что за тип датчика используется чтобы я посмотрел градуировочную таблицу? он по 4-х проводной схеме подключен? кстати к батарее не подобраться так как панель передняя не вынимается надо снимать боковинки а там болты сорваны( через жопу их делают чтоли. абсолютно новые стерилизаторы. на втором заглушку внутреннюю не убрали ЭКМ давление не показывал в парогенераторе- в ручном режиме срывало предохранительный клапан. второй раз сталкиваюсь с таким косяком сборщиков.
Сообщение отредактировал plam74 - Среда, 05.Фев.2014, 10:47
Многооборотный точный потенциометр и хороший проверенный (а лучше поверенный) цифровой мультиметр и по крайней мере проверить можно. Тип датчика указан в паспорте. Сами датчики дерьмо редкостное. Параметры уходят примерно за год. Грубо можно проверить прозвонкой. Просто прозваниваете и сравниваете оба датчика. Разница должна быть минимальной, иначе работать не будет. Но, если неисправны датчики температуры, то на распечатке должна быть запись: температура больше или меньше заданной. Кстати там есть еще и датчик давления. к нему идет белая фторопластовая трубочка. Внимательно осмотрите эту трубочку и сам датчик. Трубочка часто и с удовольствием трескается. Были случаи и с вылетом контроллера, тут совсем беда, просто покупали новый.
Сообщение отредактировал Anakonda2a - Среда, 05.Фев.2014, 18:15
Дата: Четверг, 27.Фев.2014, 08:22 | Сообщение # 111
Стажер
У вас сообщений: 32
Инженер
OFFлайн
Российская Федерация
Челябинск
Внимание. на ГК-100-5 нового образца. нашли причину зависания автоматического цикла при вакуумной продувке. на любой из трех.
сейчас на заводе ставят новые клапана Dunfoss которые не могут адекватно работать с подачей пара в камеру. либо шток деформируется от давления пара либо сильный вакуум мешает поднятию штока я так и не вкурил. но получается сигнал на катушку приходит она страшно гудит а пар в камеру не идет. сопротивление катушки сильно растет при нагреве. в ручном же управлении можно передернуть кнопкой закрыть-открыть и пар пойдет в камеру.
запросили у производителя клапана старого образца черные. будем менять. вообщем то это заводской брак мы считаем.
Проверил мембрану, она жесткая, старая, с трещиной. Есть - мембрана EPDM 306.110 SP для клапана, от ГК-100-4 судя по виду и размеру должна подойти. http://www.medrk.ru/shop....s=22492
Но катушка тоже гудит при работе страшно при и пар не спускает из камеры. Хочу заменить и ее. В той же фирме есть катушка ZB12 24 В DC, но написано что она для ГК-25 http://www.medrk.ru/shop....s=23443 Катушка ZB12 24 В DC для ГК-100-5 точно подходит? В ГК-100-5 как и в ГК-100-4 на эту катушку тоже приходит 24V? Проверить, померить, возможности сейчас нет, сижу дома, болею. Позвонило руководство, просило срочно запчасти на автоклав заказать. Подскажите пожалуйста...
Извиняюсь за прямые ссылки на сайт. Но думаю, что те кто запчасти в сети ищет и так про него знают. Drive shanti. Om.
Дата: Четверг, 21.Май.2015, 07:44 | Сообщение # 113
Участник
У вас сообщений: 218
инженер-электрик
OFFлайн
Российская Федерация
Тюмень
Garik, нужно знать год выпуска. До 2010 г. ГК-100-5 комплектовались клапанами на 24 В пост.ток, после 2010г. - 220 В 50Гц.По клапанам: Паркер прекратил выпуск РМ133 где то с 2007 года, их полные аналоги клапана серии 7321. Но катушки ZB12 (пост.ток) или ZB09 (перем.ток) на клапана 7321 не подходят, нужны катушки 481865. Только не в катушке причина, гудит клапан. Александр
Дата: Пятница, 22.Май.2015, 00:18 | Сообщение # 114
Участник
У вас сообщений: 79
инженер
OFFлайн
Российская Федерация
Москва

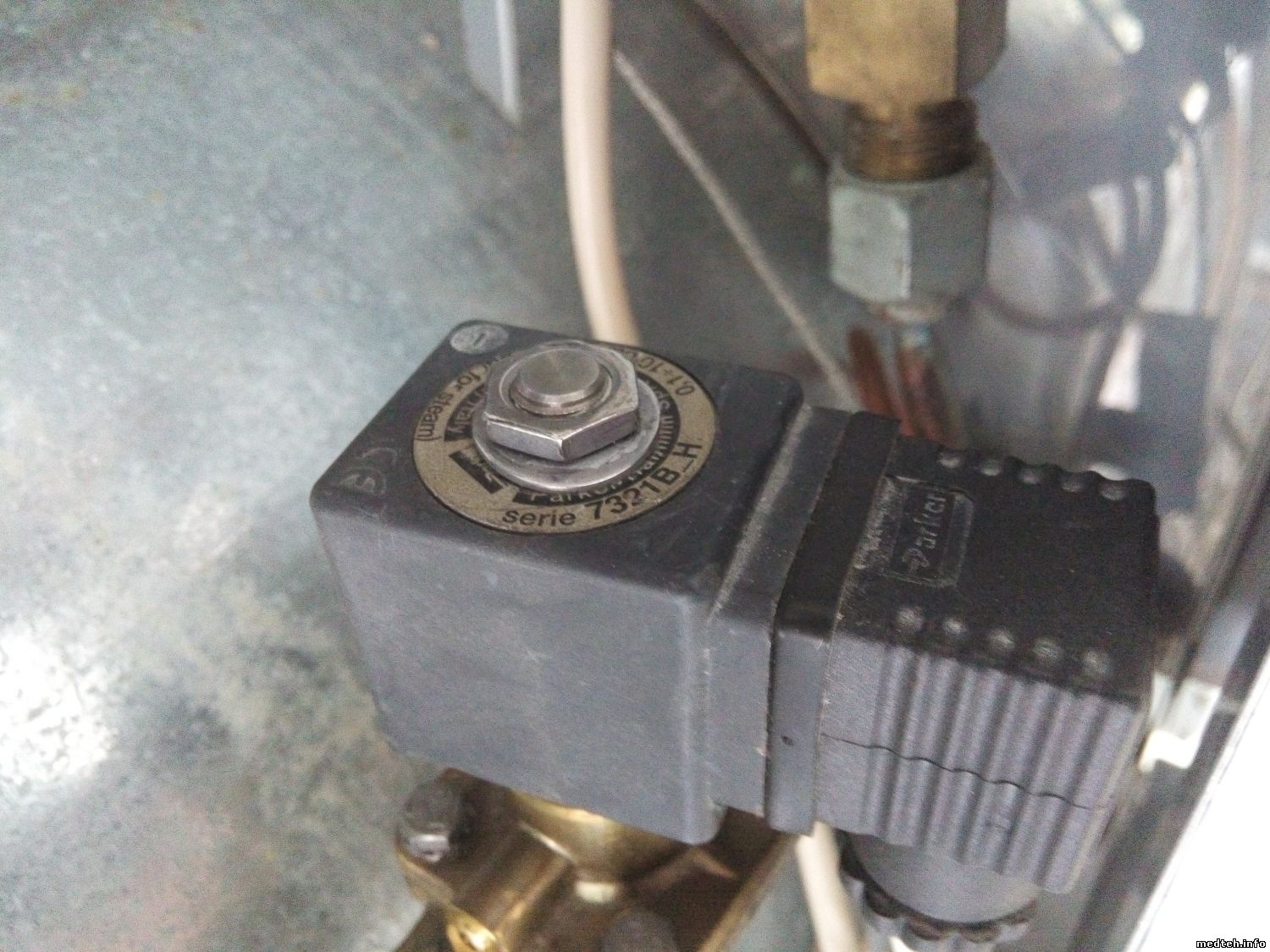

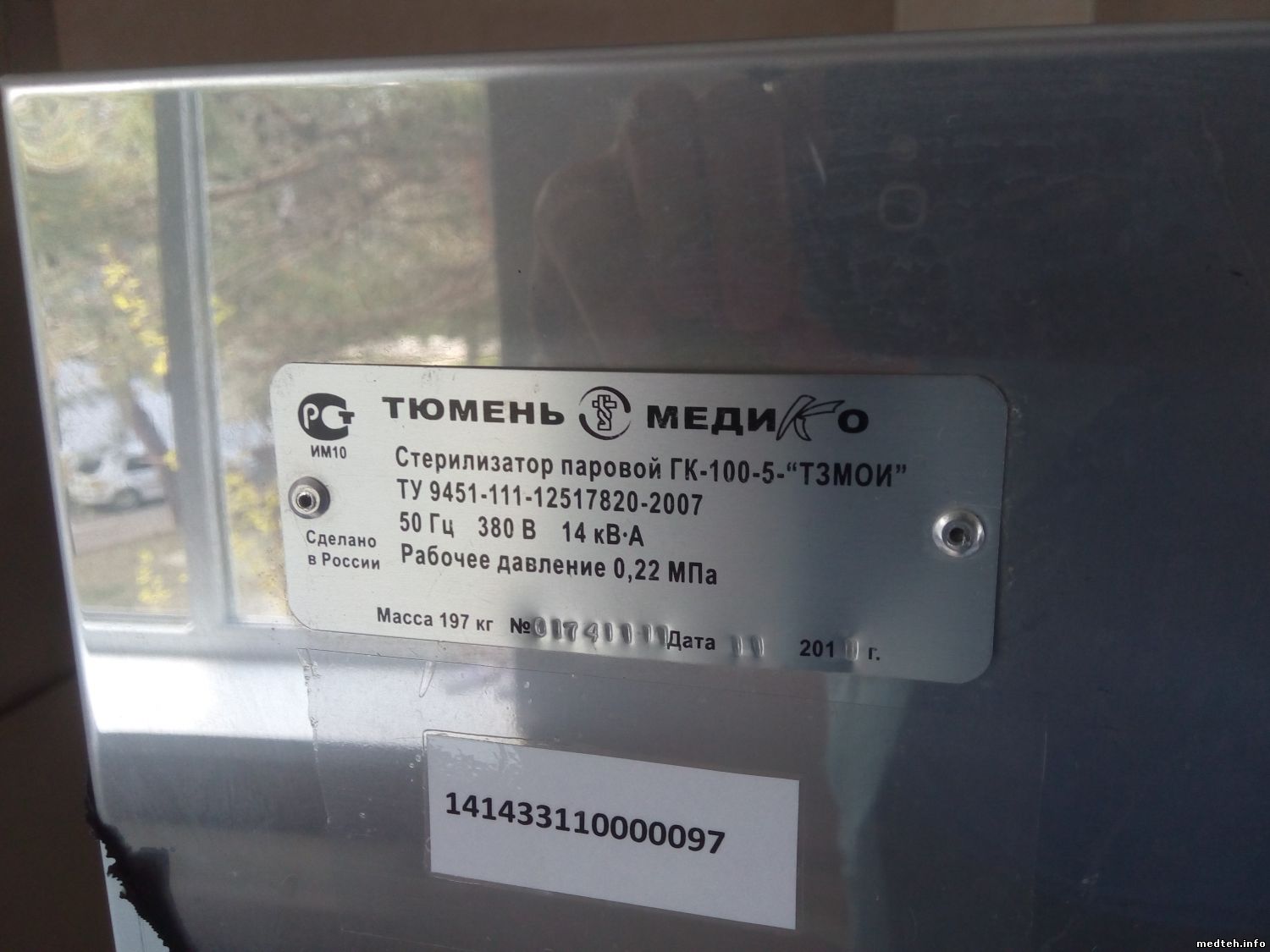

ek16, день добрый! Узнать год выпуска ГК-100-5 не проблема, нашел фотки этого зверя, делал не очень давно, когда хозяйство принимал. Хозяйство в целом, конечно, "обнять и плакать". Там даже фотка этого клапана есть. Судя по всем признакам этот ГК-100-5 точно 2010 год выпуска Мембрану, так и так, буду менять. Старая с трещиной - на выброс. Есть ли смысл менять клапан целиком? Там ведь две части изнашивается, мембрана и катушка. Самая часто заменяемая часть - мембрана. Она грубеет от температуры пара и трескается. Катушку хочу заменить для надежности, ее уже давно никто не менял, с момента закупки автоклава, да и пока деньги выделили на это дело, надо купить, они на этом (на пару) клапане тоже часто летят, т.к. неблагоприятные условия работы - перегрев постоянный. А самому клапану что будет? Там железяки. Изнашиваются долго. По самому устройству клапана в сети нашел только это (см приложение файл pdf) Но там, похоже, приведен в пример клапан от ГП-400-1 У нас такой тоже есть - и у него тоже замена мембраны и катушки на том же клапане (пар в камеру) Только катушка гарантировано горелая - вся в коричневая и копоть над ним. Причем там почему-то стоит не родная ZB-02 а ZB-09 от ГК-25. Не знаю почему, другие ребята до меня ремонтом их занимались...
Так вот, сам клапан примерно 4800р стоит, даже не знаю есть ли смысл...
Если я ошибаюсь поправьте меня. Что изнашивается в клапане еще? Какая там начинка? Что-то внутри штока еще есть? Сообщите, если можно.

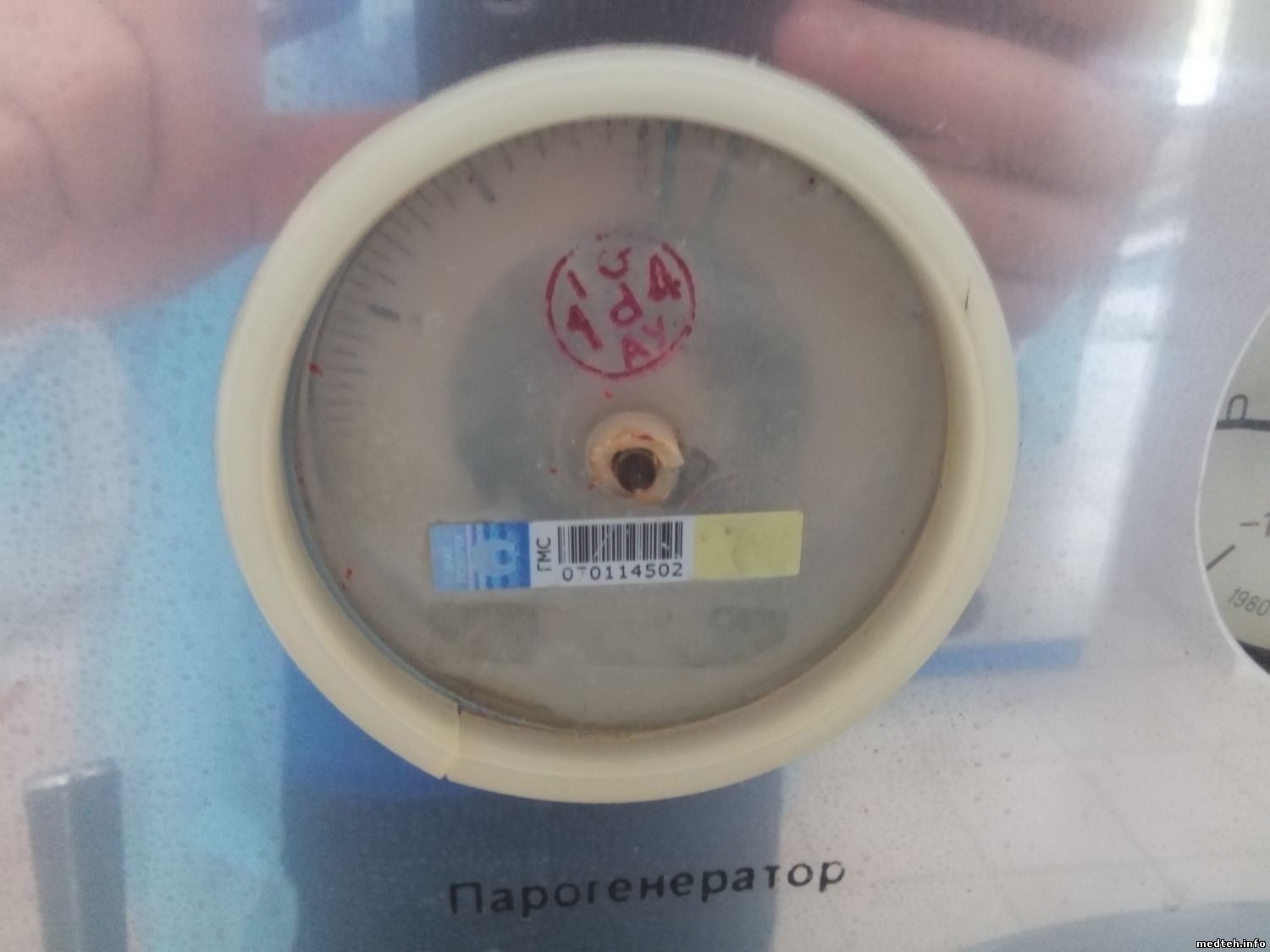

У этого ГК-100-5 еще и манометр электроконтактный давно накрылся, задолго до меня (см фото), менять надо, и автоматика не работает. У ГП-400-1 вакуумный насос уже много лет как не работает. Плюс водоподготовки нет нигде. Последствия понятны. Вообщем дел там масса. Но вот денег пока дали только на починку этого клапана. Экономят. Такие вот дела.
Дата: Пятница, 22.Май.2015, 00:28 | Сообщение # 115
Участник
У вас сообщений: 79
инженер
OFFлайн
Российская Федерация
Москва

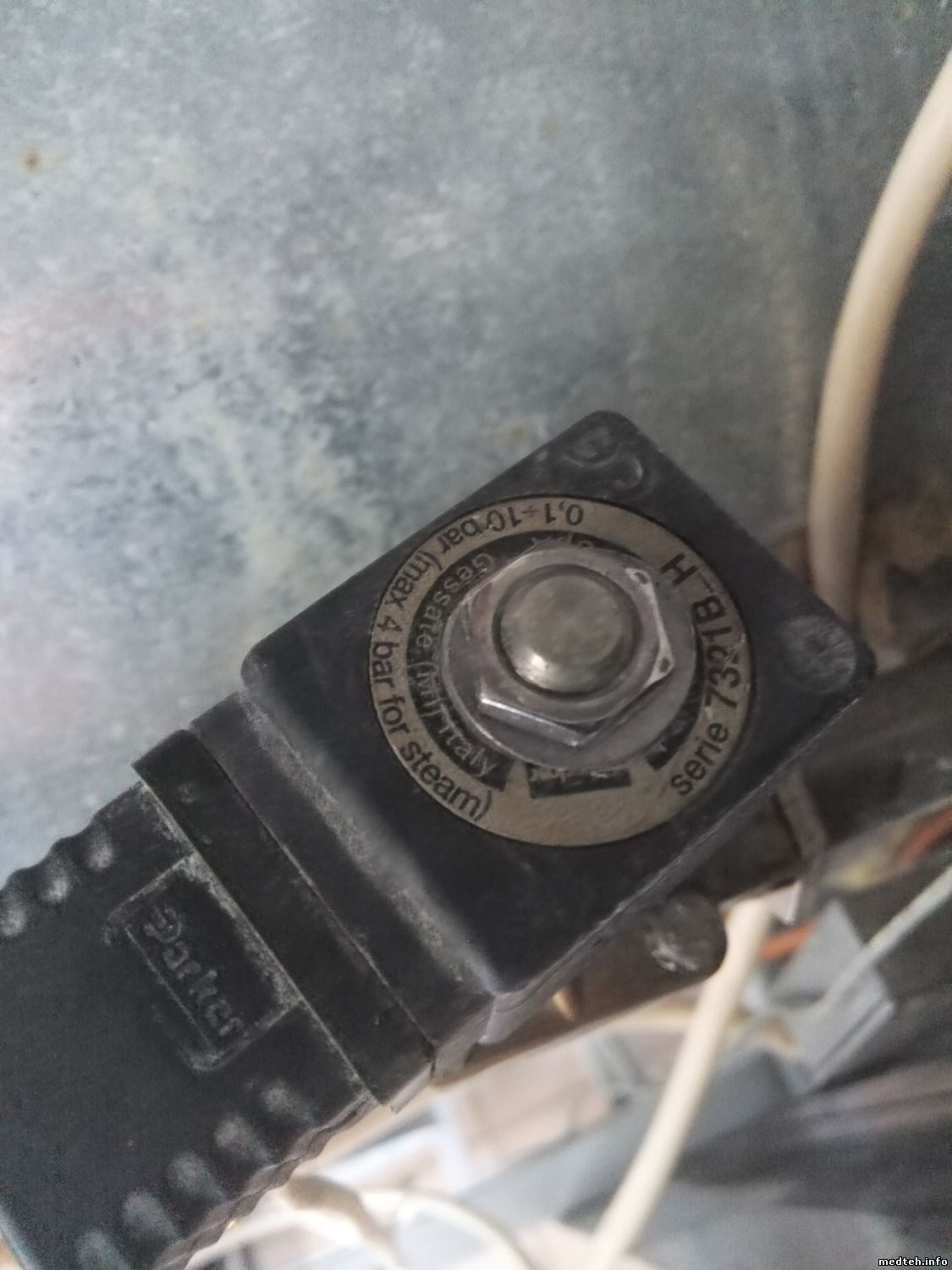

Вот еще, на всякий случай, фото этого клапана под другим углом.
Сам клапан не только гудит, но и пар не спускает. Т.е. давление худо-бедно набирается если не гнать больше 2 - 2,5 До 2-х догнали - пар в камеру, до 2-х догнали - пар в камеру... Клапан при этом уже гудит, но терпимо. Так пар в ручную в несколько приемов отправляют в камеру, а потом все, привет) Обратно из камеры пар не выходит, клапан при этом гудит страшно. До этого все было так же, но пар можно было из камеры спустить...
Дата: Пятница, 22.Май.2015, 09:22 | Сообщение # 116
Участник
У вас сообщений: 218
инженер-электрик
OFFлайн
Российская Федерация
Тюмень
Garik, в клапане есть маленькое перепускное отверстие примерно 0,3 мм, оно проходит через корпус клапана и крышку.если оно забьется - прочистить очень трудно, проще заменить клапан. Мембраны на пару стоят примерно год, потом надо менять (теряют эластичность). проверь шток, может что-то попало и магнитная цепь не замыкается. Александр
Дата: Пятница, 22.Май.2015, 13:30 | Сообщение # 117
Участник
У вас сообщений: 79
инженер
OFFлайн
Российская Федерация
Москва
ek16, спасибо большое за совет. Проверю клапан на эти вещи. По поводу чистки этого отверстия, то можно попробовать... Раньше, когда иглы для шприцов были многоразовые и кипятились с самими шприцами в коробочке, к ним в комплекте шли тонкие стальные проволочки для чистки каналов игл. Вот ими можно попробовать. Вопрос, где их сейчас найти... можно попробовать еще стоматологическим инструментом, который используется для удаления нерва, он тоже очень тонкий.
А по поводу катушки? Не до конца понятно. Этот автоклав ГК-100-5 был выпущен в ноябре 2010. Катушки с питанием 220В 50Гц стали ставить с января 2011 или уже с января 2010? С января по декабрь 2010 что было? Уточните, пожалуйста. Drive shanti. Om.
Дата: Пятница, 09.Окт.2015, 09:40 | Сообщение # 120
У вас сообщений: 1289
инженер
OFFлайн
Российская Федерация
Сибирь
Стерилизатор паровой написано ГК-100-4. Контроллер AL14K. Отсутствует датчик давления. В конце дня появляется-ошибка 7. Контактный установлен на 2.6. В субботу буду проверять калибровку. Но даже с моделью запутался. Говорят собирали из двух.
