.В этой теме собрана вся информация на форуме о стерилизаторе паровом ГК-100-5 производства ТЗМОИ г.Тюмень. .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним. .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, чередатолько своихновых постов с этой информацией) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20) !Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, не кичитесь ею! ... .При необходимости сообщения могут администрацией стилистически и/или грамматически редактироваться.
Дата: Вторник, 13.Окт.2015, 12:37 | Сообщение # 121
У вас сообщений: 1289
инженер
OFFлайн
Российская Федерация
Сибирь
После замены батарейки,стал показывать ошибку 9 по вакууму.Это тоже зависит от датчика температуры? На плате усилителя на Х1 только три контакта.А для калибровки надо перемычку с Х1-4.
Цитатаek16 ()
ПОПРАВКА: 1. цепь 85 нужно отключить от платы парогенератора и вместо нее установить перемычку на корпус, 2. отключить от контроллера или от платы ключей и заизолировать цепь 68 (сигнал включения ТЭН от контроллера - иначе он может мешать).
И сколько будет при этом пульсаций?
Сообщение отредактировал seabee - Вторник, 13.Окт.2015, 15:30
Дата: Понедельник, 23.Янв.2017, 20:03 | Сообщение # 122
Стажер
У вас сообщений: 15
Инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Москва
Имеется стерилизатор ГК-100-5 2011 г.в. ТЗМОИ .Проблема такая: доходит до стадии "СТЕРИЛИЗАЦИЯ", спустя минуту загорается индикация "НЕТ ВОДЫ" и начинается автоматическая доливка воды до верхней риски,соответственно падает температура и давление в парогенераторе,следовательно и в самой камере,отсюда ошибка Е00 -занижение температуры в камере. Как с этим бороться? Уровень воды,при котором включается заливка воды . Что было замечено: очень глубокий вакуум (-1),расход воды большой,не хватает получается на 1 стерилизацию даже. Внешне все герметично,проверено не раз. Что было сделано: заменены датчики уровня воды на новые,заменен клапан "СБРОСА ПАРА"( ранее парил),заменен треходовой клапан КЭН-3(ранее подтекал),сбрасывал настройки на заводские - не помогло.,менял предохранитель на плате парогенератора,т.к. после замены клапана "СБРОСА ПАРА" тот перегорел .Звонил на завод ,порекомендовали выкрутить немного датчик,чтобы поднять уровень воды- только это бесполезно оказалось. Программа стерилизации 132градуса/20 мин изначально используемая как рабочая. После простоя в праздники, 1 раз запустился и все...больше ни в какую не хочет. Кто что посоветует?
Дата: Понедельник, 23.Янв.2017, 21:01 | Сообщение # 125
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск

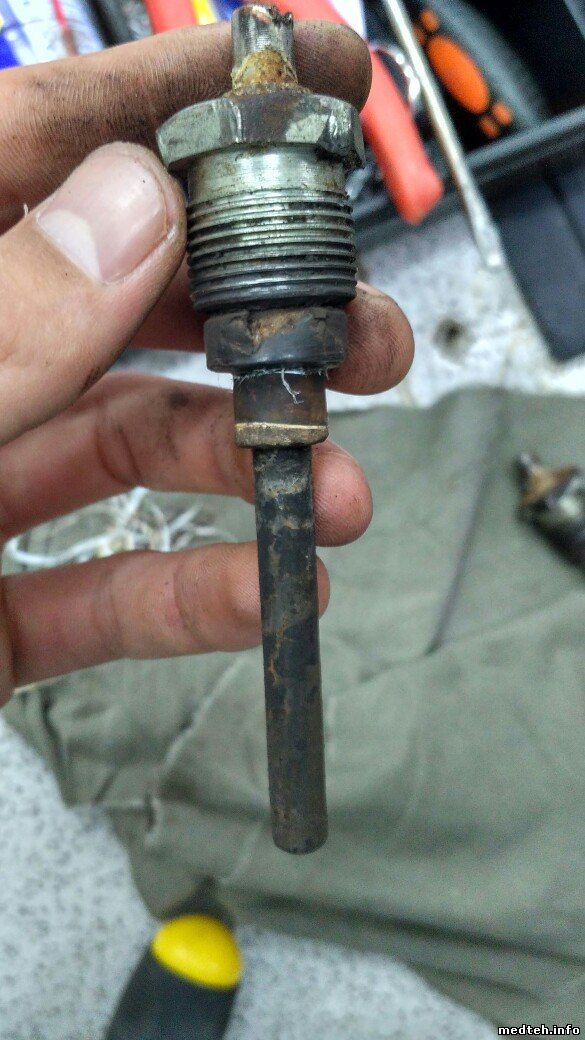

Нужно смотреть. (фото). У меня на одном автоклаве датчики установлены так, что приходится наливать воды чуть больше верхней метки и тогда ошибка не появляется. Здесь главное чтобы в начале стерилизации не началась доливка.
Дата: Понедельник, 23.Янв.2017, 21:51 | Сообщение # 126
Стажер
У вас сообщений: 15
Инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Москва
Anakonda2a, это фото старого , новые пластинчатые. Доливать вручную через воронку? Именно в начале стерилизации и доливает, отсюда и проблема. Как их установить,чтобы избавиться от этой ошибки?
Дата: Вторник, 24.Янв.2017, 14:42 | Сообщение # 127
Участник
У вас сообщений: 218
инженер-электрик
OFFлайн
Российская Федерация
Тюмень

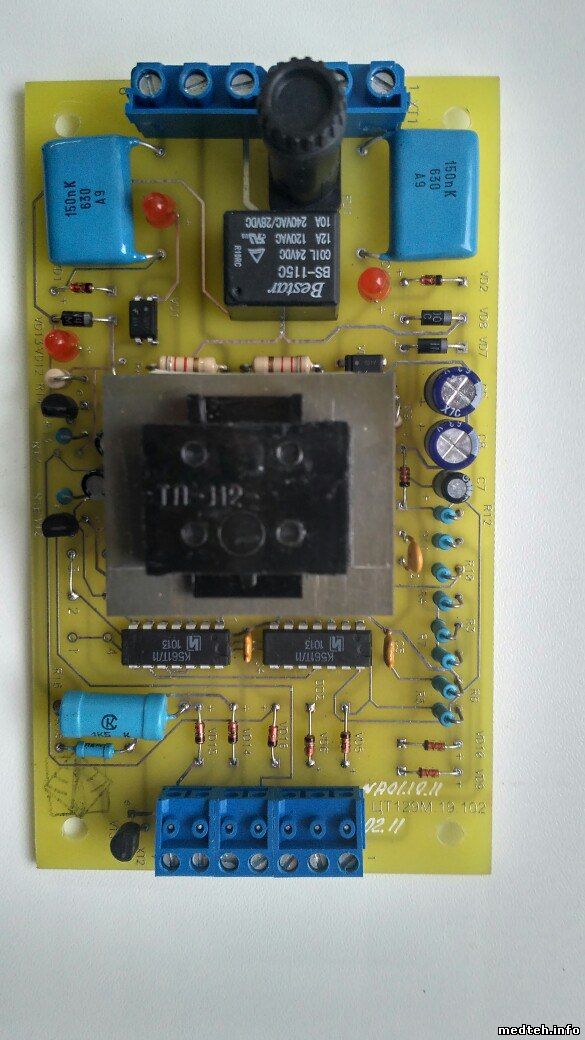

arlan56, причиной может стать помеха от пускателя при его отключении. поставь параллельно конденсатору С5 на плате парогенератора дополнительную емкость 1 мкф. Он не позволит сбрасываться триггеру, когда верхний датчик уже не в воде. Проверь также исправность конденсатора, шунтирующего обмотку пускателя. Удачи! Александр
Дата: Вторник, 24.Янв.2017, 15:12 | Сообщение # 128
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Не, это пластинчатые старые. Может быть плохая сварка (где пластинка приварена к стержню). Если состояние изолятора такое-же как на фото может быть из-за него. Из-за грязного гнезда в которое вставляется датчик. Вы отметили уровень при котором начинается долив воды, а при этом уровне насколько погружен датчик в воду? Произошла ошибка, выключили автоклав, отключили датчик и прозвонили мегомметром на корпус - сколько будет? Наводки тоже могут быть (сообщение выше), хотя я с этим не сталкивался. Кстати для пробы можно пару раз и через воронку залить, НО ТОЛЬКО В ХОЛОДНЫЙ КОТЕЛ!!!
Дата: Вторник, 24.Янв.2017, 18:41 | Сообщение # 129
Стажер
У вас сообщений: 15
Инженер по обслуживанию медтехники
OFFлайн
Российская Федерация
Москва

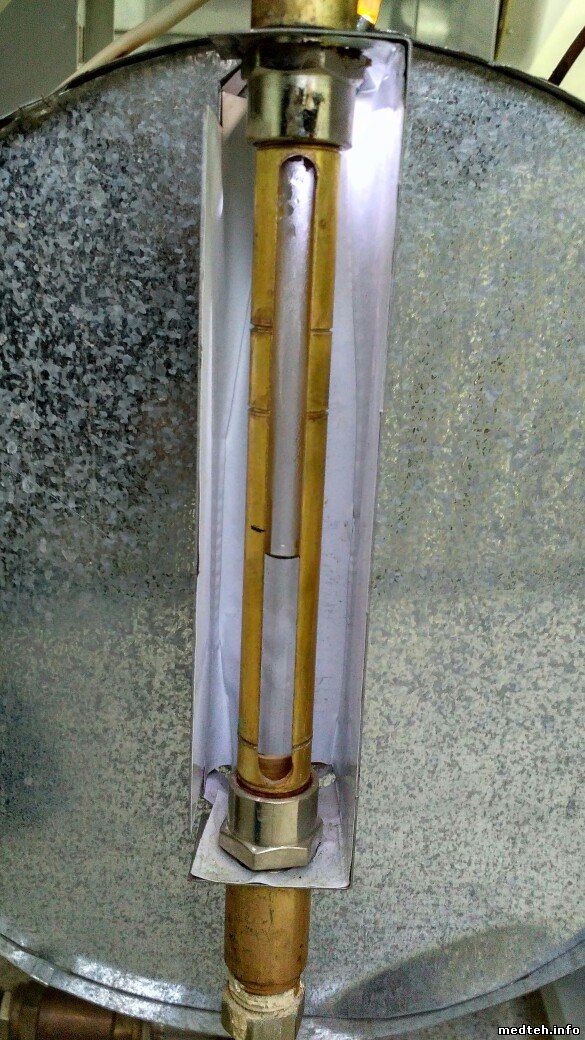

Anakonda2a, сегодня через пульт долил воды до самой верхней метки, все сработало, но при каждом включении пускателя - загорался индикатор "нет воды" и тутже индикатор выключался.Видимо действительно что-то с платой парогенератора, буду проверять плату.Датчики и посадочные места в порядке, перепроверил. Долив воды отмечено на фото черным (см.выше). Мегоомметра нет - не получится прозвонить на корпус ...

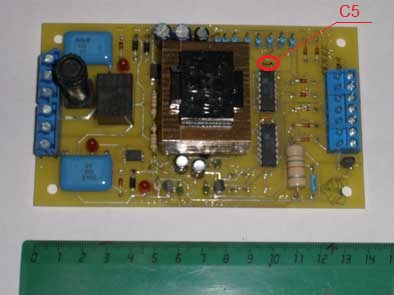

ek16, конденсатора с маркировкой С5 нет на плате парогенератора, есть С6,С7,С8,С9,С10...какой из них? и какой отвечает за шунтирование обмотки пускателя?
Дата: Вторник, 24.Янв.2017, 20:27 | Сообщение # 130
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Срабатывание при включении пускателя может быть при просадке питания (сеть не тянет). Долив по идее должен включаться при достижении нижней метки - это ниже того, что вы указали. К сожалению создается впечатление, что тюмень клепает свои изделия на коленке и из того, что есть сейчас. Поэтому и электроника и конструктив могут несколько отличаться. Попробуйте отключить нижний датчик и посмотрите что будет. Если индикатор перестанет срабатывать, то скорее всего проблема в датчике ( или проводах от него) или проблема как не странно может быть в воде. У меня есть больнички где автоклавы работают на дистиллированной воде - водопроводная такого качества что известка изо всех щелей лезет. Откройте котел и посмотрите что внутри, может он накипью уже доверху набит.
Anakonda2a, попробую отключить нижний датчик, посмотрим что будет. Вода используется обычная водопроводная, вскрывал парогенератор, все вычистил, ТЭНы поменял недавно. Благодарю за советы, о результатах отпишусь.
ek16, упс ... есть такой, не заметил ... Благодарю за подсказку, всё проверю и попробую поставить ёмкость на 1 мкф параллельно к С5, а вольтаж конденсатора какой?
Сообщение отредактировал arlan56 - Среда, 25.Янв.2017, 21:10
Дата: Четверг, 26.Янв.2017, 08:20 | Сообщение # 133
Участник
У вас сообщений: 50
слесарь
OFFлайн
Российская Федерация
Тель-Авив
Почисти парогенератор, как советовали выше. Уменьши резисторы R3 и R4 до 10к, если вода из водопровода или увеличь их до 75-100к (надо подобрать), если вода очищенная или дистиллированная. Установленные на плате резисторы - это компромис, а вода везде разная.
Здравствуйте. Помогите пожалуйста, У нас ГК-100-5. Механики не могут разобраться в причине его ошибки 00, и советуют просто перейти на ручное пультовое управление. Напишите, как работать при помощи пульта?в руководстве этого нет.
Дата: Вторник, 19.Сен.2017, 15:43 | Сообщение # 138
Стажер
У вас сообщений: 19
инженер
OFFлайн
Российская Федерация
Волгоград
День добрый. Стерилизатор паровой ГК-100-5 при нагреве отрабатывает 10 пульсаций пара,после чего должен отработать 3 пульсации вакуума, но температура не падает ниже 127 градусов и давление держится в пределах 1,5 атмосферы. Клапан на ввод воды в конденсатор не срабатывает, потому что на него не приходит напряжение. (клапан проверил - целый)
В ручном режиме клапан ввода воды в конденсатор срабатывает, напряжение приходит, а в автоматическом нет.
Дата: Четверг, 21.Сен.2017, 21:42 | Сообщение # 139
Участник
У вас сообщений: 170
Инженер-медтехник
OFFлайн
Российская Федерация
Волгодонск
Недавно было что-то похожее. Какой стоит клапан "пар в камеру"? У меня клинило этот клапан от температуры после продувок и процесс не продолжался (хотя автоклав новый).
Дата: Суббота, 23.Сен.2017, 20:25 | Сообщение # 140
Участник
У вас сообщений: 218
инженер-электрик
OFFлайн
Российская Федерация
Тюмень
eji34, см. клапан СБРОС. Вода в конденсатор (вакуум) включается только когда температура в камере уменьшится до 108 оС. Это возможно при давлении в камере где-то около 0,4 атм. Александр
Дата: Понедельник, 09.Окт.2017, 05:47 | Сообщение # 141
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация
Томск
Нормально запускается,проходит все продувки и после выхода на режим стерилизации несмотря на нормальное давление выдаёт ошибку 00...предполагаю глючит датчик температуры?
Дата: Понедельник, 09.Окт.2017, 07:56 | Сообщение # 142
Участник
У вас сообщений: 68
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Самара
почему сразу датчик температуры? проверьте работу клапана сброса конденсата,если он сразу не закрывается,и температура падает ниже 134 гр. то вот и ошибка,клапан открывается на 4 сек,для сброса конденсата,в процессе фазы стерилизации, PavelSA
Дата: Вторник, 10.Окт.2017, 05:20 | Сообщение # 143
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация
Томск
ЦитатаPavelSA ()
почему сразу датчик температуры? проверьте работу клапана сброса конденсата,если он сразу не закрывается,и температура падает ниже 134 гр. то вот и ошибка,клапан открывается на 4 сек,для сброса конденсата,в процессе фазы стерилизации,
Да в том то и дело-что температура не падает! Работает в режиме 121 градус и держит чётко...буквально несколько минут работает и уходит на ошибку!
Дата: Вторник, 10.Окт.2017, 07:35 | Сообщение # 144
Участник
У вас сообщений: 68
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Самара
датчик можно проверить очень просто поместить в среду с известной температурой, например в кипящую воду и взять температурный датчик от мультиметра, и еще проверьте датчик давления... PavelSA
датчик можно проверить очень просто поместить в среду с известной температурой, например в кипящую воду и взять температурный датчик от мультиметра, и еще проверьте датчик давления...
Дата: Суббота, 03.Ноя.2018, 22:18 | Сообщение # 146
Техник
У вас сообщений: 312
Техник по эксплуатации и ремонту
OFFлайн
Беларусь
Витебск
Цитатаek16 ()
попробуй на 5 минут извлечь батарею из контроллера, память обнулится
Здравствуйте! У нас паровой стерилизатор ГК-100-5 2017 года выпуска, где на нём эта батарейка стоит? Что-то не стал работать. В начале работы, на автомате, заливает воду в парогенератор, с ростом подъёма воды, растёт и давление на электроконтактном манометре, что, я так думаю, быть не должно, так как в это время должен открыться клапан для выхода воздуха их парогенератора, как было на старых ГК100-3, оператор открывал кран для выхода воздуха. Так вот, стрелка на манометре доходит до 3 бар, потом идёт, типа, продувки при режиме 134гр., и так до бесконечности. Сам не могу наблюдать за всем процессом, так как объект удалённый. Но со слов оператора несколько часов и ничего далее не происходит. Такой стерилизатор в моей практике впервые. Кто, что подскажет, чтобы ехать уже конкретно что смотреть. Да, ещё на днях перед этой проблемой вылетел предохранитель на плате справа корпуса, тот что в пластиковом корпусе на плате припаян перпендикулярно платы. Я его заменил, стало срабатывать реле ТЭНов, ошибок не было и я уехал, всё, как бы, в штатном режиме, а оно вон как!!! ... Учиться никогда не поздно!!
Сообщение отредактировал vev1974 - Суббота, 03.Ноя.2018, 22:34
Дата: Воскресенье, 04.Ноя.2018, 14:08 | Сообщение # 147
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Уважаемый vev1974! Ваши действия: Выключить стерилизатор, отойти от него подальше, вызвать специалистов и до их приезда к паровому стерилизатору не подходить! На данный момент Вы сделали всё то, что может привести к взрыву!!!! И Ваше счастье, что стерилизатор сопротивляется этому. Как Вам объяснить, что смотреть и что ремонтировать, если Вы не знаете элементарной техники безопасности при работе с сосудами под давлением? И пожалуйста, НЕ ТРОГАЙТЕ БАТАРЕЙКУ! Дело не в ней, а в отсутствии у Вас знаний как это работает.
Дата: Понедельник, 05.Ноя.2018, 17:48 | Сообщение # 149
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Уважаемый vev1974 Вы обижаетесь, а зря. 1. У вас сгорел предохранитель - Вы его тупо поменяли и не разобравшись и не проверив стерилизатор сдали его в работу - грубейшее нарушение! 2. Не разобравшись вы начали грешить на контроллер (батарейка)! А там могут быть и другие проблемы - предохранитель почему-то сгорел ... 3. Персонал больницы, заметив, что стерилизатор работает неправильно, ОБЯЗАН выключить его и вызвать Вас для решения проблемы. Пытаться включать его по принципу: может заработает - глупо, может и рвануть.
Цитатаvev1974 ()
заливает воду в парогенератор, с ростом подъёма воды, растёт и давление на электроконтактном манометре, что, я так думаю, быть не должно
должно
Цитатаvev1974 ()
так как, в это время должен открыться клапан для выхода воздуха
С какой стати?
Цитатаvev1974 ()
как было на старых ГК-100-3
А где на ГК-100-3 вы видели насос для накачки воды в парогенератор?
Цитатаvev1974 ()
Сам не могу наблюдать за всем процессом, так как объект удалённый.
И не нужно. Вы просто ОБЯЗАНЫ туда приехать!
Цитатаvev1974 ()
Кто, что подскажет, чтобы ехать уже конкретно что смотреть.
А что Вам подсказать? Для начала пляшите от сгоревшего предохранителя (за что отвечает, почему сгорел?), проверить работу, какие ошибки выдает или не выдает, ... Для того, чтобы Вам помочь,, нужно понимать что там у Вас происходит, а из Вашего сообщения понятно только одно - предохранитель сгорел.
Дата: Понедельник, 05.Ноя.2018, 21:50 | Сообщение # 150
Техник
У вас сообщений: 312
Техник по эксплуатации и ремонту
OFFлайн
Беларусь
Витебск
Anakonda2a, вот Вы настрочили. Всё, уже разобрались и нашёл причину. Давление растёт при наборе воды, а вытесненному воздуху некуда было выходить, так как катушка на клапане "Пар в камеру", просто оплавилась и сгорела. Стерилизатор в эксплуатацию не сдавали, а остался медтехник этой поликлиники следить за его работой и держал его работу на контроле. Всё было выключено как положено. Я сегодня приехал и выявил причину. Оказывается при наборе воды в парогенератор ГК-100-3, оператор не открывает кран "Пар в камеру". Вместо этого крана на ГК-100-5 стоит соленоид, но ОН сгорел (катушка), вот и давление росло в парогенераторе. Вот цитата из паспорта: 8. ПОРЯДОК РАБОТЫ 8.1. Закройте вентиль 3 (4) (рис. 2.) «Слив воды». Откройте вентиль 3 (5) «Залив воды» и вентиль 3 (3) «Пар в камеру». 8.2. Наполните парогенератор водой до верхней отметки водоуказательной колонки, закройте вентили 3 (5) и 3 (3). Учиться никогда не поздно!!
Дата: Четверг, 15.Ноя.2018, 23:25 | Сообщение # 151
Техник
У вас сообщений: 312
Техник по эксплуатации и ремонту
OFFлайн
Беларусь
Витебск
msms, здравствуйте! Вы решили вопрос с ошибкой 00, у меня такая же проблема возникла, в процессе уже стерилизации на 134, при падении температуры до 133, включается тены,ещё через пару секунд на табло показывает резко 130 и выскакивает ошибка 00 Учиться никогда не поздно!!
Дата: Вторник, 04.Июн.2019, 15:01 | Сообщение # 152
Стажер
У вас сообщений: 23
Инженер
OFFлайн
Российская Федерация
Казань
Здравствуйте, у меня проблема с ГК-100-5 ТЗМОИ, во время резкого отключения электричества в мед. учереждении стерилизатор был на этапе прохождении цикла сушки, после же включения электричества стерилизатор начал выдавать ошибки: err00, 01, 06, 07, 08, 11, 22. Датчики уровня воды и давления целые, кто-нибудь встречал такую проблему?
Дата: Воскресенье, 23.Июн.2019, 12:52 | Сообщение # 153
Стажер
У вас сообщений: 4
Выч тех
OFFлайн
Российская Федерация
Новосибирск
Доброго всем времини суток. ГК-100-5 пускатель работает как автомат калашникова , почистил как смог контакты. Стал включать тэты, но переодически (примено каждые 20сек -1,5минуты) отключает тэны и снова включает. Понятно что нужно проверить питание (24в) приходящее на пускатель, но думаю что цешка не успеет это мне показать. Или менять пускатель или с датчиком воды чтото? Предыдущий техник говорил что у него както прям сгорел датчик воды. Подскажите, может у кого было подобое. Чтоб весь день не лопатить схему.
vev1974, проверь клапан СБРОС, на нагреве отключи разъем на клапане. Если цикл проходит - меняй клапан СБрос или мембрану в нем (не всегда помогает). Клапан работает как конденсатоотводчик и если подклинивает - сбрасывает слишком много пара, вот температура и падает. Александр
vev1974, проверь клапан СБРОС, на нагреве отключи разъем на клапане. Если цикл проходит - меняй клапан СБрос или мембрану в нем (не всегда помогает). Клапан работает как конденсатоотводчик и если подклинивает - сбрасывает слишком много пара, вот температура и падает.
Подскажите на каком этапе скинуть фишку на клапане сброс? Сразу, когда только идет нагрев воды в парогенераторе? Учиться никогда не поздно!!
Дата: Пятница, 14.Фев.2020, 16:04 | Сообщение # 158
Стажер
У вас сообщений: 29
Медтехник
OFFлайн
Казахстан
Костанай
В стерилизаторе паровом ГК-100-5 при работе в автоматическом режиме в режиме "Сушка" - Ошибка Е09 - при открытии клапана сброса пара, гудит как турбина самолёта, частотой 50 Hz. Дорабатываем пультом сброс пара - гудит шумит потихоньку, сбрасывает после примерно 1,5 бар в камере. Сброс идёт нормально. Кряхтя, достали из фильтра с сеткой перед клапаном сброса пара - куски ваты и шайбы ... Конденсатор может засориться? И как его проверить?
Сообщение отредактировал SeregkaS - Пятница, 14.Фев.2020, 16:07
Дата: Понедельник, 17.Фев.2020, 15:32 | Сообщение # 159
Стажер
У вас сообщений: 29
Медтехник
OFFлайн
Казахстан
Костанай
Сегодня почистили два Обратных клапана один залип и три клапана вакуум подача воды в ПГ и рядом в слив у клапанов слив, вакуум, сломана пружинка, пружины растянули ошибку выбило почти 0,3 бар Е09 куда копать почти сушка закончилась А-ааа грёбаный ГК-100-5 . seabee,
Цитатаseabee ()
ошибку 9 по вакууму. Это тоже зависит от датчика температуры? На плате усилителя на Х1 только три контакта. А для калибровки надо перемычку с Х1-4.
Здравствуйте, чем у вас дело с ГК-100-5 окончилось у нас E09 гудит; Клапан электромагнитный РМ 146 YV G 1/4 D3 20Р внизу конденсатора по пластиковой трубке, через обратный клапан в слив ...
Российская Федерация
Благодарю за подсказку, всё проверю и попробую поставить ёмкость на 1 мкф параллельно к С5, а вольтаж конденсатора какой?
Казахстан
Беларусь
А-ааа грёбаный ГК-100-5
