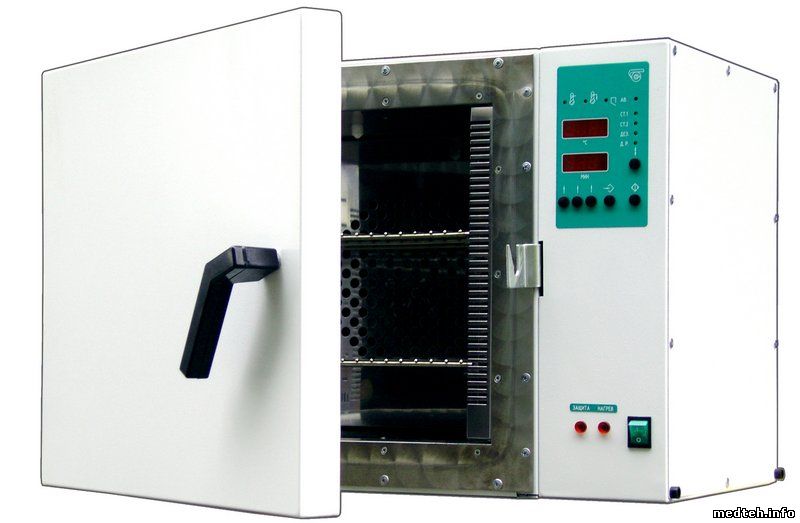

Друзья, необходима схема и перечень элементов на "Стерилизаторв воздушный ГП-80 СПУ". Точнее, интересует температурный датчик! (Что из себя представляет, из чего сделан и чем можно заменить?!)
Fatal, в хранилище же есть доки http://medteh.info/load/66-1-0-424, а датчик должен быть платиновый 50П. проверить элементарно вместо датчика подключаешь мост или потенциометр и крутишь если 0 градусов при 50 Ом то 50П если 0 при 100 ом, то 100П, правда еще бывают 50Pt и 100Pt...буржуинские немного отличаются характеристикой.
Fatal, меня удивляет! вроде вы не первый день на сайте... и не можете проверить что находится в Хранилище?... или запустить поисковик по вашему запросу...
На текстолитовую пластину намотал медной проволки от реле витков 250 , нужно измерять паралельно со спиртовым термометром и исходя из этого убавлять или прибавлять витки. К проводу припаял газовой горелкой (волоска 3-4) и нормально плавятся. Сейчас все работает нормально.
Дата: Четверг, 11.Ноя.2010, 20:29 | Сообщение # 10
сервисный инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (Ivan74)
Сейчас все работает нормально
По опыту ремонтов такой датчик работать будет не очень долго. Попадали в ремонт шкафчики с подобными датчиками. У всех были неисправности датчика. Для примера стойкости медного провода: гарантийное время работы термопары медь константан 300 часов, при рабочей температуре ниже 300 С.
Дата: Четверг, 11.Ноя.2010, 21:07 | Сообщение # 11
Стажер
У вас сообщений: 19
Инженер
OFFлайн
Российская Федерация
Челябинск
Quote (babysh-m)
По опыту ремонтов такой датчик работать будет не очень долго
Пока только неделю работает, поживём увидим. Хотя может как временно, пока новый не купят. Платиновые тоже из строя часто выходят. Слышал немцы хорошие делают.
Дата: Суббота, 13.Ноя.2010, 19:14 | Сообщение # 15
сервисный инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (Юрий-46)
при 50 Ом то 50П если 0 при 100 ом, то 100П, правда еще бывают 50Pt и 100Pt..
Quote (nigol)
Пробовал кто-нибудь ставить датчики других типов?
Есть такие датчики промышленные с маркировкой ТСМ(медный)-50 или 100 и ТСП(платиновый)-50 или 100. Но у них другая конструкция и придется переделывать конструкцию крепления.
Дата: Пятница, 21.Фев.2014, 10:28 | Сообщение # 18
Участник
У вас сообщений: 70
Медтехник
OFFлайн
Российская Федерация
Архангельск
Я ошибся, перепутал названия!! Тут проблема такая,нагревает до 220 срабатывает защита, заменил всю плату, сняв с другого аппарата который уже стоял в ремонте у прежнего мастера работавшего до меня, утверждал что там проблема в датчике температуры. Результат тот же. Но когда выключаешь стерилизатор при температуре градусов 186 или больше не да водя до критической, при включении он понизит температуру до 180 и нормально выходит в режим стерилизации 60 мин! В чем может быть проблема??
Дата: Пятница, 21.Фев.2014, 20:48 | Сообщение # 19
Участник
У вас сообщений: 111
инженер
OFFлайн
Украина
Киев
Alhimik11, если подстановка блока не помогла, проведи элементарные измерения: наличие/отсутствие управляющего сигнала на оптопаре перед симистором, соответственно включение/выключение нагрева симистором; временно убери цепочку проводов к датчику температуры, поставь потенциометр с эквивалентным датчику сопротивлением, покрути вправо/влево, проверив тем самым работоспособность всего электронного блока и исключив систему провод-контакт-датчик-контакт-провод; произведи замеры питания 220В (переменного)/10В (выпрямленного)/5В (стабилизированного); при первичном нагреве шкафа нагревается и симистор, происходит его тепловой пробой. При повторном включении шкафа на температуре выше 180-ти градусов он заперт, ток через него не идет, симистор не греется. Дальнейшее поддержание температуры происходит в повторно-кратковременном режиме, т.е. симистор не успевает перегреваться и давать утечку. Поэтому все у тебя так работает.
Дата: Пятница, 27.Фев.2015, 11:35 | Сообщение # 21
Стажер
У вас сообщений: 19
техник по обслуживанию медицинского
OFFлайн
Российская Федерация
улан-удэ
Добрый день! ГП -80 СПУ: показывает на дисплее 180гр. на самом деле в камере 162гр. (проверял термометром), по индикации все показывает нормально. писал и звонил в смоленск - нет ответа., в чем может быть причина?
Дата: Понедельник, 30.Ноя.2015, 22:06 | Сообщение # 26
Стажер
У вас сообщений: 5
Менеджер, Сервисный инженер
OFFлайн
Российская Федерация
Владимир
Добрый вечер посоветуйте пожалуйста, поставил данный аппарат в больницу, через 2 недели вышел из строя, при включении сразу включается индикатор нагрева и вентилятор, но нагрева нет, панель выбора режимов активна, но режимы не запускаются. В чем может быть причина? стерилизатор не вскрывал так как опломбирован и стоит ли делать его самому или в данном случае лучше отправить на завод.

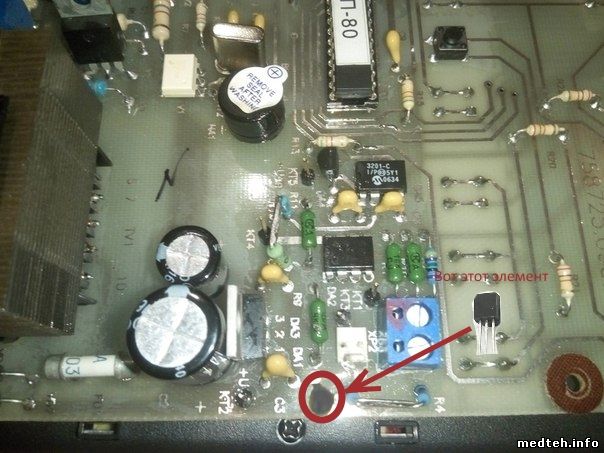

Добрый день,уважаемые коллеги!Случилось так что принесли в ремонт плату при диагностики получается что вышел из строя тиристор(у гп не работает вентилятор) ,но какого номинала не известно .поделитесь схемой или подскажите какая деталь ,единственное что могу разглядеть на корпусе радиоэлемента это FyH10.
Дата: Воскресенье, 07.Фев.2016, 22:16 | Сообщение # 36
Стажер
У вас сообщений: 42
ИНЖЕНЕР
OFFлайн
Российская Федерация
МОСКВА

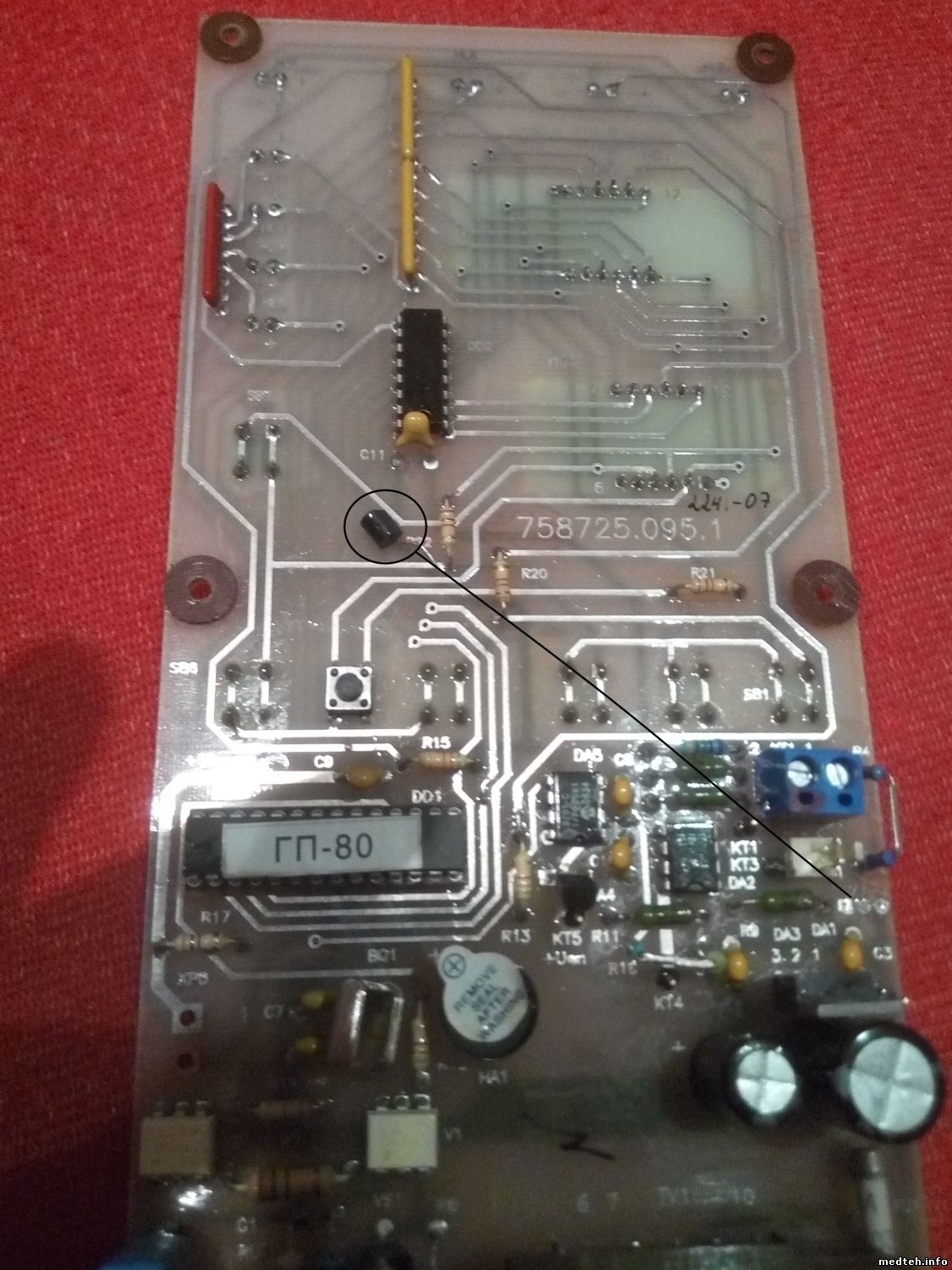

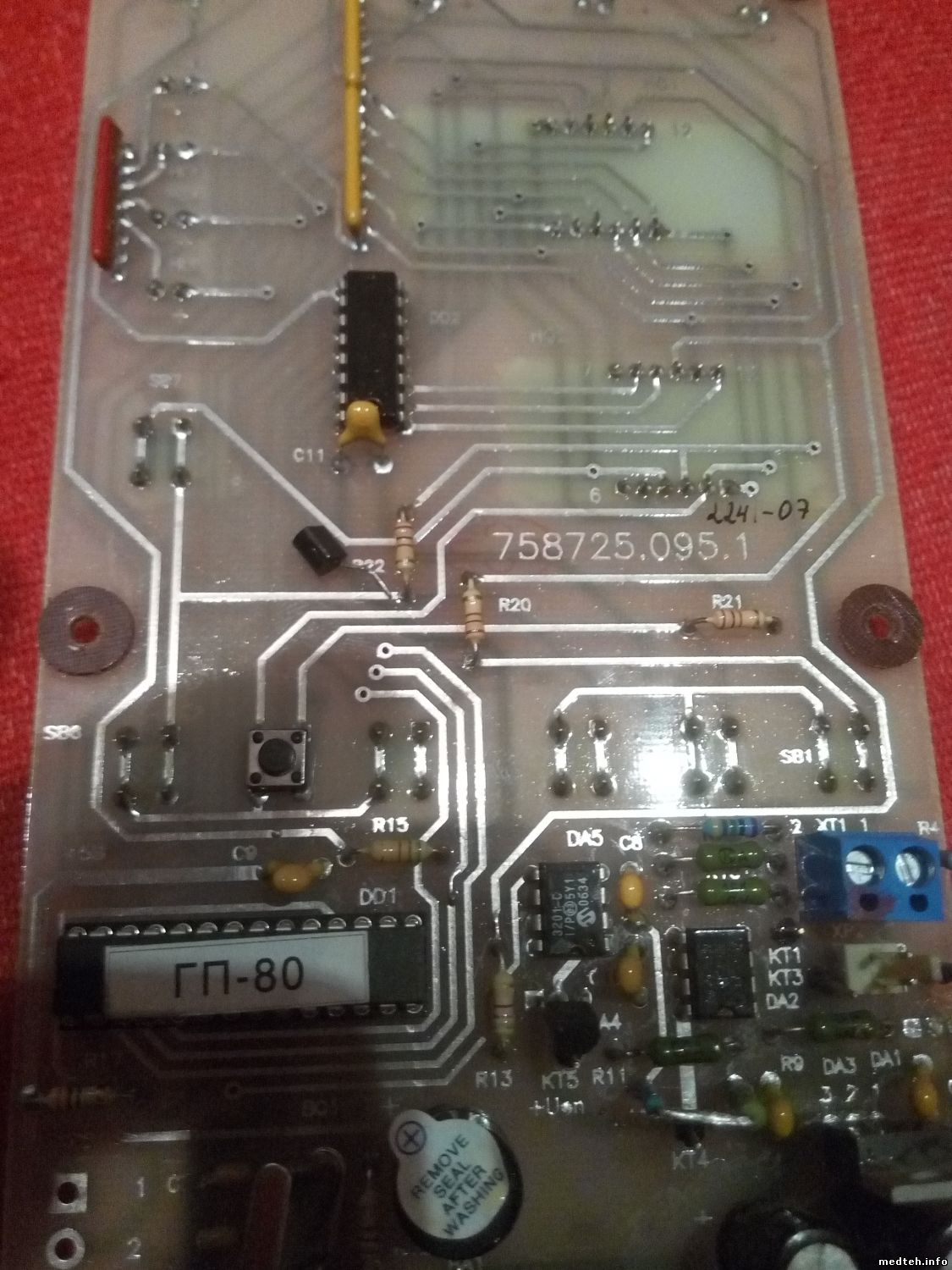

Если не сложно будет посмотри,плиз а то ЛПУШНИКИ наезжают)))А то чувствую не узнаю .на производителя отправил он написал что это симистор MAC16N (800В, 16А),я конечно хреной электронщик,но вродже это не симистор)))Фотку там приложил более наглядную
Дата: Четверг, 11.Фев.2016, 11:38 | Сообщение # 39
Участник
У вас сообщений: 123
инженер
OFFлайн
Украина
Луцк

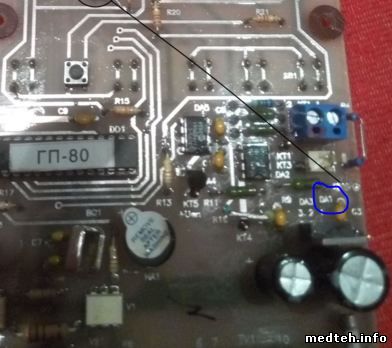

GUNIA, На рисунке обведены элементы в таком корпусе. Какой из них у Вас? Смотрите по схеме. MCP 1541 MC34064P-5 79l05 Это если шкаф СПУ. Симистор на схеме VS1 MAC16
Российская Федерация
Казахстан
Украина
Это СПУ скорей всего)
