.В этой теме собрана вся информация о стерилизаторе паровом ГК-100-3 производства ТЗМОИ г.Тюмень. .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним. .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было. В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, чередатолько своихновых постов с этой информацией) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20)!Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, не кичитесь ею! ...
Есть полезная для медтехников (если, конечно, они не "электро-сантехники"), и особенно на инженерных должностях, ТЕМА (c.13, 17).
Дата: Понедельник, 05.Июн.2017, 10:20 | Сообщение # 121
Участник
У вас сообщений: 67
медтехник
OFFлайн
Украина
Харьков
ЦитатаМВР ()
sibrov, вой - это и есть колебательный процесс, т.е. вибрации определённых элементов ... "Выходная" характеристика этого процесса, в том числе в области звуковых волн, бывает разная ...
- ну извините плз., работаем в указанных диапазонах - вой, дребезг, храп, ультразвук, инфразвук... В пределах основных понятий типа точка, прямая, плоскость... указанных в вопросе темы.
Дата: Четверг, 27.Июл.2017, 18:12 | Сообщение # 122
Участник
У вас сообщений: 127
рентгентехник
OFFлайн
Российская Федерация
Кемерово
Приветствую всех. Подскажите как установить парогаситель цт 129м.70.000 на гк 100 3 . нет документации. Как его ставить ? вертикально? горизонтально ?или еще как? Какие нужны переходники ,краны и прочие прибабмасы ? Заранее благодарен !!!
Дата: Пятница, 25.Май.2018, 07:16 | Сообщение # 128
Участник
У вас сообщений: 88
инженер-наладчик
OFFлайн
Российская Федерация
Ростов

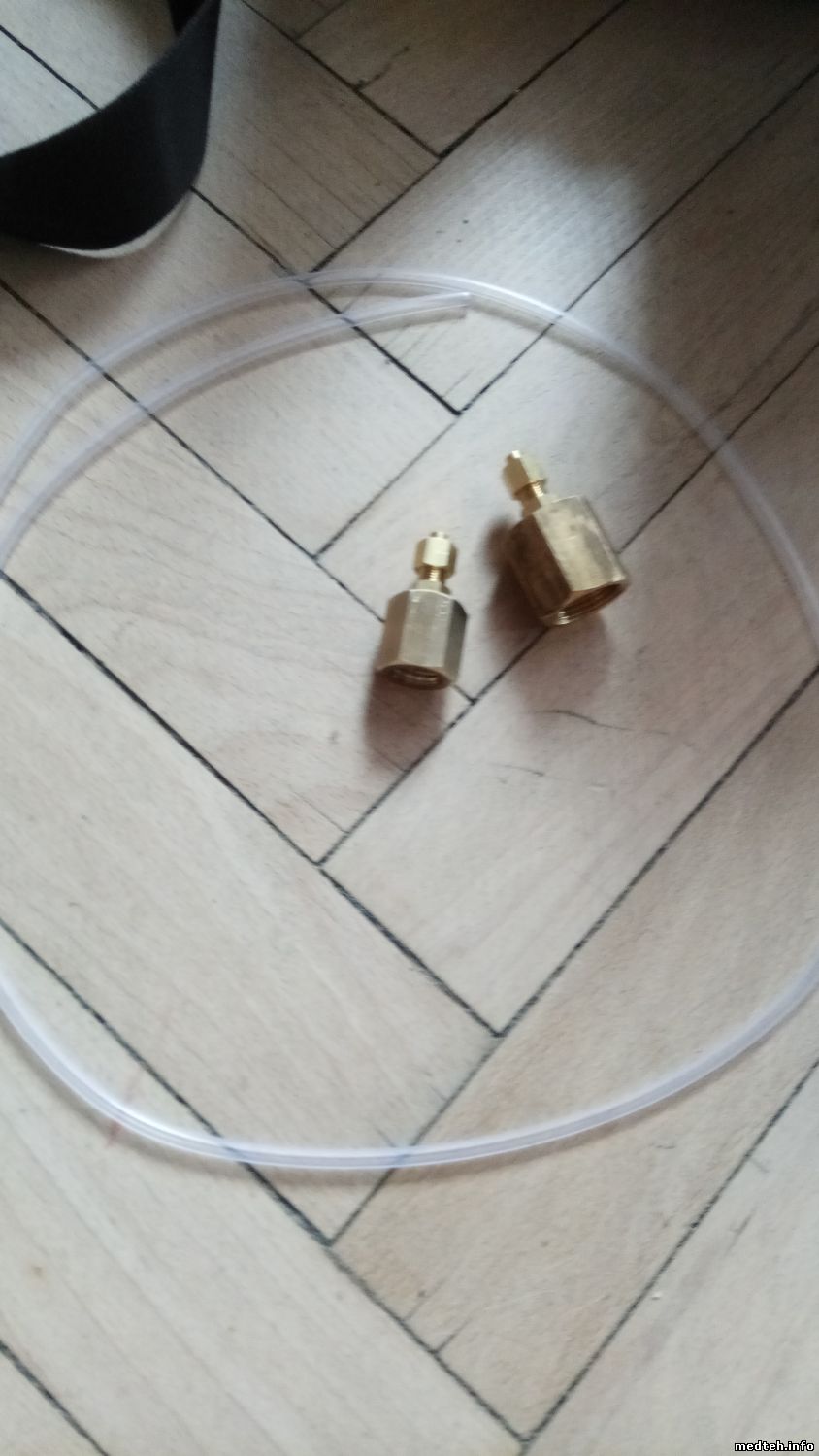

Всем доброго дня! Подскажите :заказывали трубопровод от парогенератора до манометра в результате прислали пластиковую трубку с несколькими переходниками(фото прилагаю) какова надежность? Кто ставил подобное?
Дата: Пятница, 25.Май.2018, 17:52 | Сообщение # 129
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
Такую трубку в Ростове можно было купить и здесь https://www.camozzi.ru/contact/office/office_17.html или аналогичной фирме - у них всё хоть с сертификатами . Вообще то замена медной трубки на пластиковую это изменение заводской конструкции - лучше всё иметь с документами . Хотя сейчас практически везде ставят пластик , те же водомерные колонки на новых автоклавах .
Сообщение отредактировал bektyish - Пятница, 25.Май.2018, 17:53
Дата: Суббота, 26.Май.2018, 20:08 | Сообщение # 131
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
OFFлайн
Беларусь
slt, в таких автоклавах, 2016 года выпуска, аналогичные трубки (разного диаметра) стоят на манометры парогенератора и камеры, водоуказательной колонки, подачи пара из парогенератора в камеру. На подачу воды в парогенератор бронированный (в металлической оплётке) шланг как для бытовой сантехники (тонкий). Слив воды из парогенератора - армированный резиновый шланг до трубки, выходящей на парогаситель.
Дата: Вторник, 29.Май.2018, 08:56 | Сообщение # 132
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация
Подольск
Производитель уже давно сам такие ставит. Но, слабое место: в местах крепления (особенно со стороны котла) трубка часто трескается, поэтому укорачивать по месту не рекомендую.
Всем доброго времени суток. ГК-100-3: моментально сгорает предохранитель F5. Не успевает даже пускатель щелкнуть. Понятно, что где-то коратышь, но где? ТЭНы не коротят, да, и до них, по видимому, дело не доходит. Перелопатил вроде всё, всё прозвонил ... Имеется немного непонятных особенностей (может бесполезных): отсоединил от пускателя провод, кажется "А1" (который на катушку), пред. сгорать перестал. Катушка имеет сопротивление 117 ом +/- погрешность. Сгорели обе неонки (сеть и нет воды) - но стерилизатор говорит давно уже. У кого было подобное, подскажите. Я в тупике, вроде всё просто, но я уже ничего не понимаю ...
. Vschab, надо было сразу же размещать свой пост в этой теме, а не в теме про ГК-100-5 ...
Дата: Четверг, 21.Май.2020, 15:27 | Сообщение # 135
Участник
У вас сообщений: 218
инженер-электрик
OFFлайн
Российская Федерация
Тюмень
межвитковое замыкание в катушке - в этом случае сопротивление катушки существенно не изменится, а ток увеличивается существенно, замена катушки Александр
Дата: Вторник, 26.Май.2020, 14:02 | Сообщение # 136
Участник
У вас сообщений: 68
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Самара
Сгорели обе неонки ("сеть" и "нет воды") Неонки горят, там 24 вольта, попробуй заменить на светодиоды в корпусе на 24 в (в "Вольтмастере" есть такие посадочная резьба М8) и может в бронешланге на пульт управления вода или конденсат скапливается, могут коротить, у меня такое было, тоже неонки не горели. Небольшой коротыш и всё. PavelSA
Дата: Суббота, 13.Июн.2020, 19:50 | Сообщение # 138
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
Доброго времени суток, коллеги. Столкнулся с одной неисправностью ГК-100-3М.
ЦитатаVladyka ()
с.144: Точная модель ГК-100-3.
При включении либо ничего не происходит, либо кратковременно срабатывает пускатель (Нажался/отжался). Рэле на 24В срабатывает, а на 220В нет. Пробовал менять пускатель - картина таже. Рэлюшки менял - не момогло. Манометр менял - эффекта ноль. Переподключал провода к манометру - исключал неправильное подключение манометра ... даже платку менял - ничего не помогло. Датчики уровня воды принудительно закорачивал - релюшка звенит по другому, но пускатель не зажимает. Подскажите, что это может быть? <-------V/'L'@Дb)KA------->
Дата: Воскресенье, 14.Июн.2020, 00:07 | Сообщение # 140
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
Цитатаyblod5 ()
Проверь фазы на вводе, инженер-электронщик ...
Пытаюсь им быть ... Фазы проверю ... После автомата три фазы присутствуют 100%. На форуме увидел, что бывает не АBC или ABB ... (дайте ссылку на эту тему ...) Это проверю. Разбирал пускатель, нашёл отломанный фрагмент пластика, подумал сразу, что из-за него не срабатывает. Убрал, собрал - опять тоже самое, заменил пускатель на 100% рабочий с другого аппарата - таже картина, тот дефектный пускатель ставил на рабочий аппарат - там всё работает как надо. ТЭНы вообще отбросил (отключил). Остаётся из всего, что я не тасовал - это трансформатор. <-------V/'L'@Дb)KA------->
Сообщение отредактировал Vladyka - Воскресенье, 14.Июн.2020, 00:39
Дата: Воскресенье, 14.Июн.2020, 04:25 | Сообщение # 141
У вас сообщений: 717
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
ЦитатаVladyka ()
Остаётся из всего, что я не тасовал - это трансформатор.
Что ж, Ваша методика ремонта, похожа на карточную игру - хороша, но не моя.
ЦитатаVladyka ()
Пытаюсь им быть ...
Попытайтесь.
Давайте соберём и проанализируем от чего
ЦитатаVladyka ()
При включении либо ничего не происходит
начиная с питания и включателя (какого?), я так не понимаю, до процесса:"Автоматического управления процессом стерилизации выполненного на базе операторской панели (контроллера) ТР04Р-16ТР1R компании «DELTA»" ещё дошли? Мне понадобятся: схема, фото плат и внутренностей начиная от питающего ввода. Судя по потому что
ЦитатаVladyka ()
после автомата три фазы присутствуют 100%
у вас есть тестер, я бы ещё подстраховался простой контролкой на 220V.
Дата: Понедельник, 15.Июн.2020, 10:14 | Сообщение # 142
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)

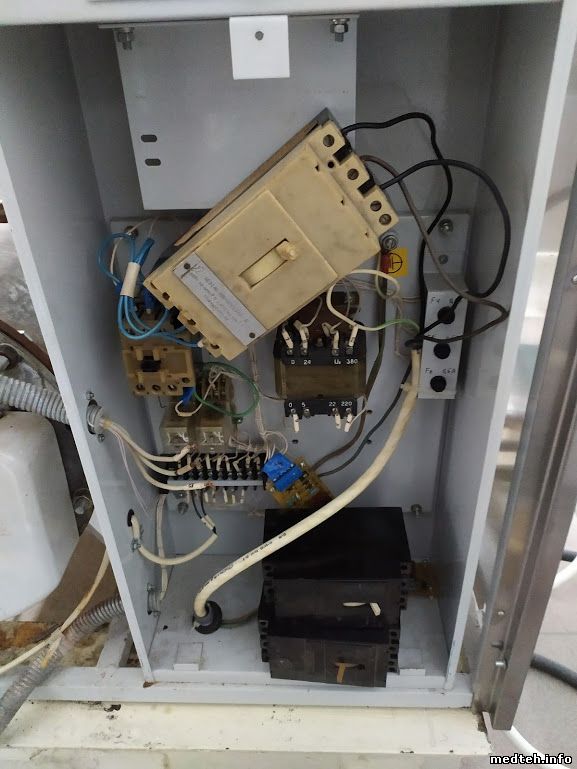

Фото шкафа автоматики и мануал со схемой в прикреплении. С фазами всё нормально, приходят три разные фазы (между каждой парой по 392В). Пускатель (Р2) кратковременно срабатывает (не фиксируется, сразу отжимается) после включения с кнопки (В2) "ВКЛ" на лицевой стороне стерилизатора. Предохранители, манометр, и обе релюшки - рабочие.
Дата: Понедельник, 15.Июн.2020, 12:10 | Сообщение # 143
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
Лампочки проверял? Возможно - лампочка "нет воды" в обрыве, а причина: "датчик уровня воды " не работает. Кратковременно (соблюдая осторожность) замкни верхний провод датчика на корпус , если всё заработает - причина в нём.
Дата: Понедельник, 15.Июн.2020, 12:20 | Сообщение # 144
У вас сообщений: 717
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
ЦитатаVladyka ()
Пускатель (Р2) кратковременно срабатывает (не фиксируется, сразу отжимается) после включения с кнопки (В2) "ВКЛ" на лицевой стороне стерилизатора
Кнопка (В2) "ВКЛ" на лицевой стороне стерилизатора в спецификации именуется как Тумблер ТВ 1-1 Значит, должна быть у вашей кнопки фиксация после нажатия, прозвоните. Ещё обратите на контакты Р2 вашего пускателя, через которые он самоблокируется и остаётся во включенном состоянии до срабатывания реле Р1 по достижении максимальной температуры.
Дата: Вторник, 16.Июн.2020, 05:16 | Сообщение # 147
Медтехник
OFFлайн
Российская Федерация
.
Vladyka, какой всё-таки стерилизатор: ГК-100-3М или, судя по представленному Вами паспорту (если он действительно от рассматриваемого аппарата), просто ГК-100-3? А может ЭТОТ ? ...
Исходя из схемы, в представленном паспорте, при включении пускателя, если, конечно, он исправен, и не подгорели его контакты, загорается индикатор (лампочка Л1) "СЕТЬ". Что с этим этапом работы схемы? Если не горит, то либо перегорела лампочка индикатора "СЕТЬ", либо неисправна её цепь, либо неисправен (пергорел) её предохранитель Пр7 ... Что очень вероятно, раз как-то кратковременно срабатывает пускатель. Правда, для этого должна быть исправны лампочка Л2 "НЕТ ВОДЫ", реле Р3 (не погорели ли его контакты) и исправна её цепь ...
А далее, надо проверить срабатывание датчика уровня, об этом смотри предложенное bektyish в с.136 ... Хотя, судя по тому, что кратковременно включаются контакты реле Р2, то Р3 срабатывает, а это значит, что цепь датчика исправна и и сам он исправен. Как вариант, для повышения электропроводности воды в парогенераторе, её надо слегка "подсолить" (щепотку поваренной соли вполне достаточно) ... А так, надо почистить/заменить сам датчик, что вероятно ...
Дата: Четверг, 18.Июн.2020, 22:46 | Сообщение # 148
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
Цитатаyblod5 ()
Кнопка (В2) "ВКЛ" на лицевой стороне стерилизатора в спецификации именуется как Тумблер ТВ 1-1 Значит, должна быть у вашей кнопки фиксация после нажатия, прозвоните.
Просто нет слов! Я бы ещё долго голову ломал ... Проблема, действительно, в кнопке. Замкнул отвёрткой контакт, пускатель сразу прилип наглухо. Радует, что не зря в пускателе отломанный кусочек пластика извлёк. Большое СПАСИБО форуму и участникам! <-------V/'L'@Дb)KA------->
Дата: Суббота, 20.Июн.2020, 21:28 | Сообщение # 151
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
ЦитатаМВР ()
загорается индикатор (лампочка Л1) "СЕТЬ". Что с этим этапом работы схемы?
Индикатор загорается, была сгоревшая лампочка. Кстати, есть ли решение по замене этих лампочек, может на светодиоды? Чтобы все лампочки поменять и возле водоуказательной колонки тоже.
Точная модель ГК-100-3. Подскажите, пожалуйста, где можно заказывать запчасти: - манометры, прокладки и пр. Может есть филиал продающего в Ростове? <-------V/'L'@Дb)KA------->
Дата: Воскресенье, 21.Июн.2020, 01:34 | Сообщение # 152
Медтехник
OFFлайн
Российская Федерация
.
ЦитатаVladyka ()
Индикатор загорается, была сгоревшая лампочка.
Vladyka, Вы осознаёте, что написали? Индикатор "СЕТЬ" светится (загорается) только, когда загорается "несгоревшая" лампочка Л1, после перевода В1 в состояние "включено".
Смотрели ли Вы схему в представленном Вами паспорте? ... О чём свидетельствует индикатор "СЕТЬ"? Разберитесь с тем, как работает схема ГК-100-3 ... А также прочитайте внимательно и вдумчиво с.1 ...
Дата: Воскресенье, 21.Июн.2020, 13:05 | Сообщение # 153
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
ЦитатаМВР ()
Vladyka, Вы осознаёте, что написали?
Может не правильно выразился. Аппарат работает как надо, ещё раз всем спасибо. Вопрос по заказу запчастей открыт, желательно в г.Ростове. Можно в личку. <-------V/'L'@Дb)KA------->
Дата: Воскресенье, 21.Июн.2020, 20:19 | Сообщение # 154
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
По поводу индикаторных ламп - https://www.chipdip.ru/catalog-show/led-indicator-lights?page=3 или https://www.chipdip.ru/catalog-show/signal-lamps (вроде, у них есть магазины в Белоруссии - если заказывать через интернет). Или используй как образец для заказа на Алиэкспрес. Только учти, что в ГК-100-3 переменка, и для установки светодиодов потребуется преобразование питания в "постоянку". Также рекомендую посетить магазины с запасными частями от бытовой техники - там они должны уже быть как неликвиды. А также не забывать про автомобили с бортовым питанием 24 вольта (грузовики, только придётся сменить патрон с винтового на байонет).
Дата: Понедельник, 22.Июн.2020, 09:18 | Сообщение # 155
Участник
У вас сообщений: 68
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Самара
Цитатаbektyish ()
Только учти, что в ГК-100-3 переменка, и для установки светодиодов потребуется преобразование питания в "постоянку".
В вольтмастере светодиодные индикаторы адаптированы и под переменку любого напряжения. Только меняй ... А по поводу запчастей, есть "фармстандарт медтехника", и у них есть представители к кому можно обратиться ... Они подскажут ... PavelSA
Дата: Четверг, 20.Май.2021, 14:23 | Сообщение # 157
Стажер
У вас сообщений: 6
медтехник
OFFлайн
Российская Федерация
Тамбов

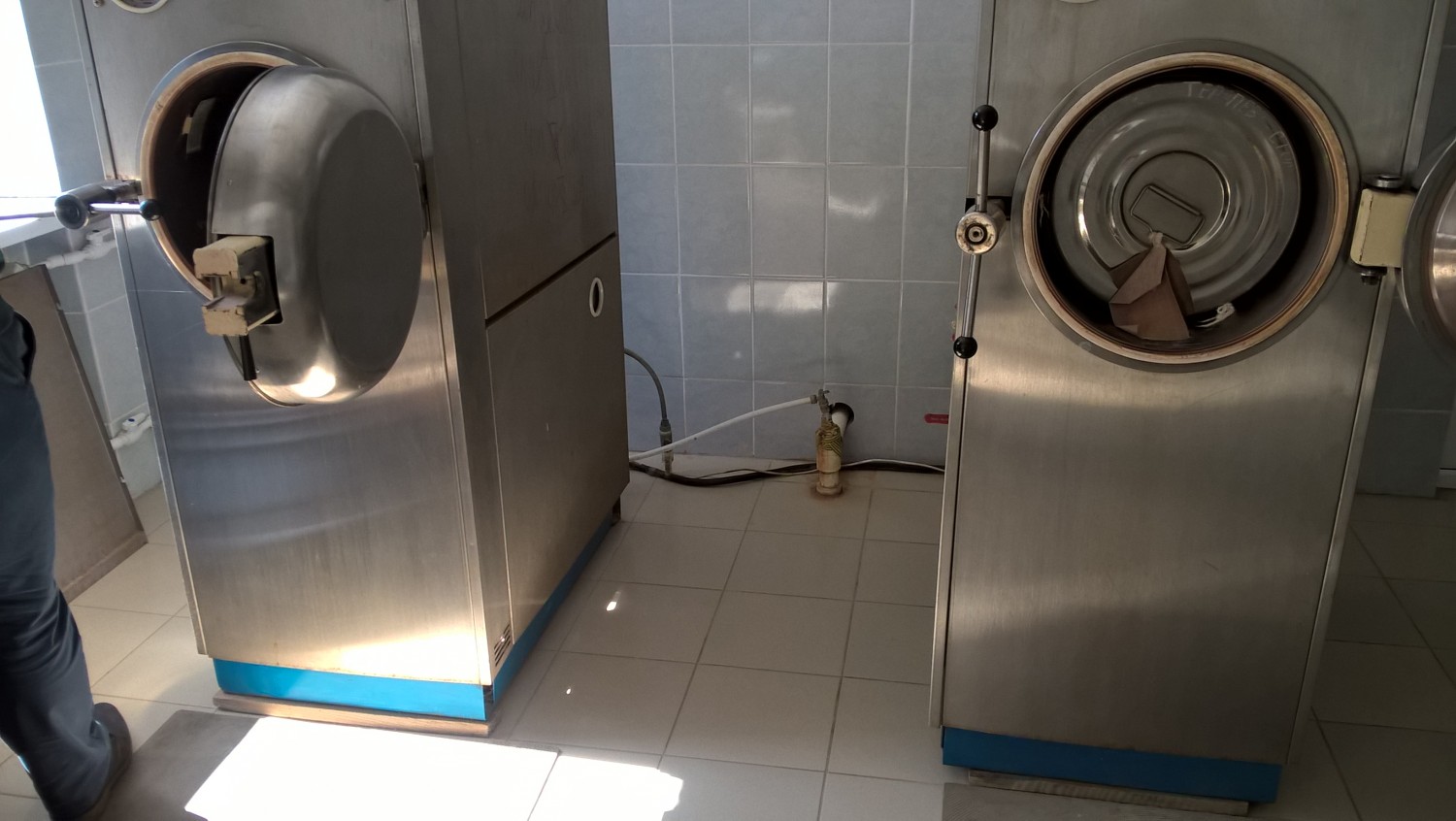

Здравствуйте! Два одинаковых паровых стерилизатора ГК-100-3М выпуска 2011г. Тот, что расположен левее ранее часто ломался. Подозреваю, что не последнюю роль в этом сыграло то, что слив у левого стерилизатора подключен высоко. На следующем фото сравнение подключения левого и правого. В данный момент предстоит замена электроконтактного манометра. Ожидаю, что ремонт этим не ограничится. Работаю недавно. Контактов с человеком, ранее обслуживавшим эти стерилизаторы у меня нет. Стоит ли промывать парогенератор перед заменой манометра? Достаточно ли будет прочистить сифонную трубку?
Дата: Четверг, 20.Май.2021, 16:01 | Сообщение # 158
У вас сообщений: 1843
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
ГК-100-3М выпуска 2011 г - очевидно, что срок гидравлических испытаний истёк. Если трубка стеклянная, есть вероятность поломки при затягивании соединения, а там, наверно, ещё резиновые кольца. Вызывайте специалиста, заодно и всему научитесь.
Неверно, гидравлические испытания можно проводить в любое время, как по инициативе медтехника, так и медперсонала ... Вопрос зачем ... За время эксплуатации парового стерилизатора официально в соответствии с установленным порядком осуществляются его технические освидетельства (ТОС), в том числе и с применением метода гидравлических испытаний, ТОСы могут производится планово в установленные сроки - очередные и внепланово с обоснованием - внеочередные. См. соответствующую тему про ТОС. Истёк установленный нормативный срок эксплуатации, но срок безопасной технической эксплуатации в установленном порядке можно обоснованно продлевать.
Дата: Пятница, 21.Май.2021, 14:15 | Сообщение # 159
Участник
У вас сообщений: 68
инженер по ремонту медоборудования
OFFлайн
Российская Федерация
Самара
1. Что такое - "часто ломается"? 2. Причём здесь слив? 3. Замена манометра и чистка ПГ - это разные вещи, и никак не связаны между собой в неисправностях (как правило). 4. Опишите проблемы поподробнее и тогда будет решение вопросов. Это не самый сложный стерилизатор ... PavelSA
Прошу прощения за неточность: оба стерилизатора 2002 года. 1 Левый стерилизатор ломался значительно чаще правого. Женщина, работающая с ними, не озвучила подробности. 2 Слив был засорен. Когда сняли белую металлопластиковую трубку, то забита она была так, что почти не пропускала воздух. Трубку заменили, поправили уплотнение на входе в канализацию (иногда выходил пар). 3,4 При продувке стерилизационной камеры, давление снижалось очень медленно. Стрелка манометра не опускалась до нуля, даже когда манометр сняли со стерилизатора. Установили новый. Других работ пока не делали. Спасибо всем, кто откликнулся!
