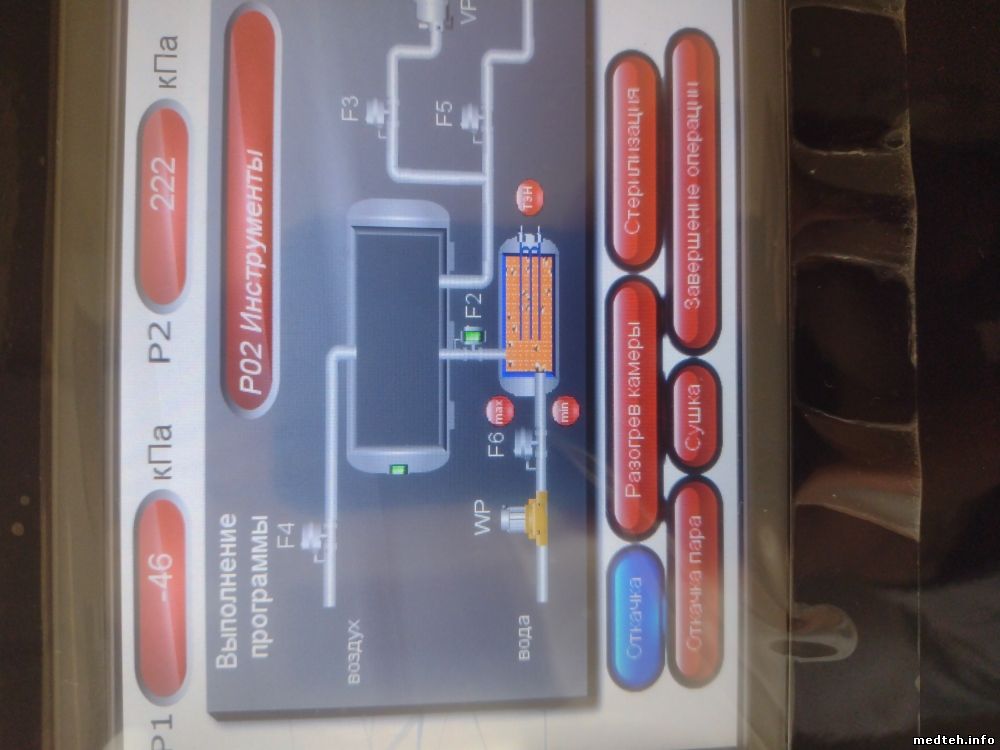

Медтехника ТЗМОИ и DGM - технические вопросы производителю
yblod5Дата: Среда, 13.Май.2020, 04:33 | Сообщение # 481
Техник
У вас сообщений: 473
Сервис-инженер
На заявках
Российская Федерация

Владивосток
сначала покажи схему электрощита, укажи на ней точки между чем где чего измерял,
Цитата bulgarov78 ()

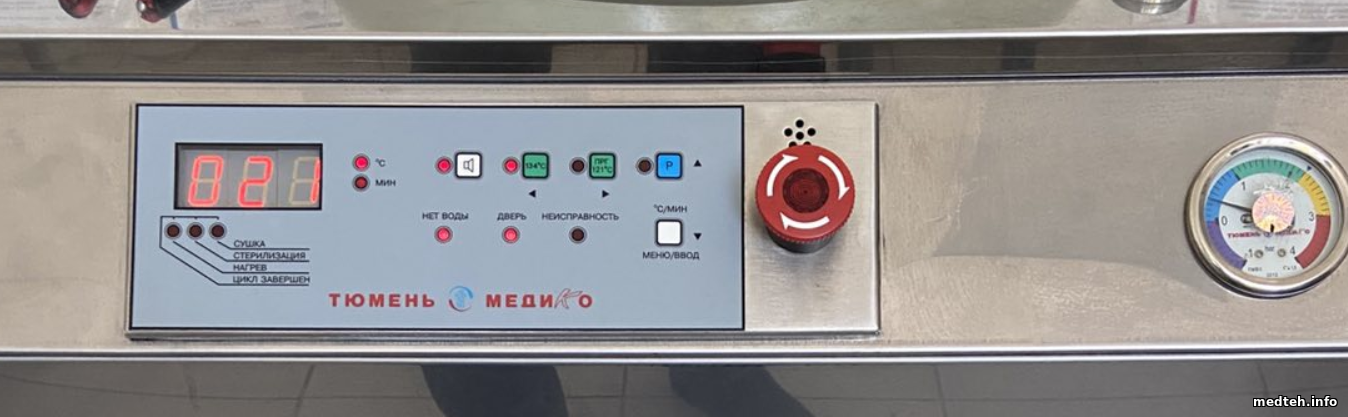

При включении в сеть 220в срабатывает реле KV1 (24в), светятся индикаторы "сеть" и "нет воды".
, а как должно быть?

bulgarov78Дата: Среда, 13.Май.2020, 11:02 | Сообщение # 482
Стажер
У вас сообщений: 5
Ставропольский край
На заявках
Российская Федерация

Минеральные Воды
При включении так и должно быть, то есть емкость с водой пустая. "Заполняем емкость водой" - коротим контакт 18 на корпус.
Реле должно отпустить, но этого не происходит. В этом и загвоздка...

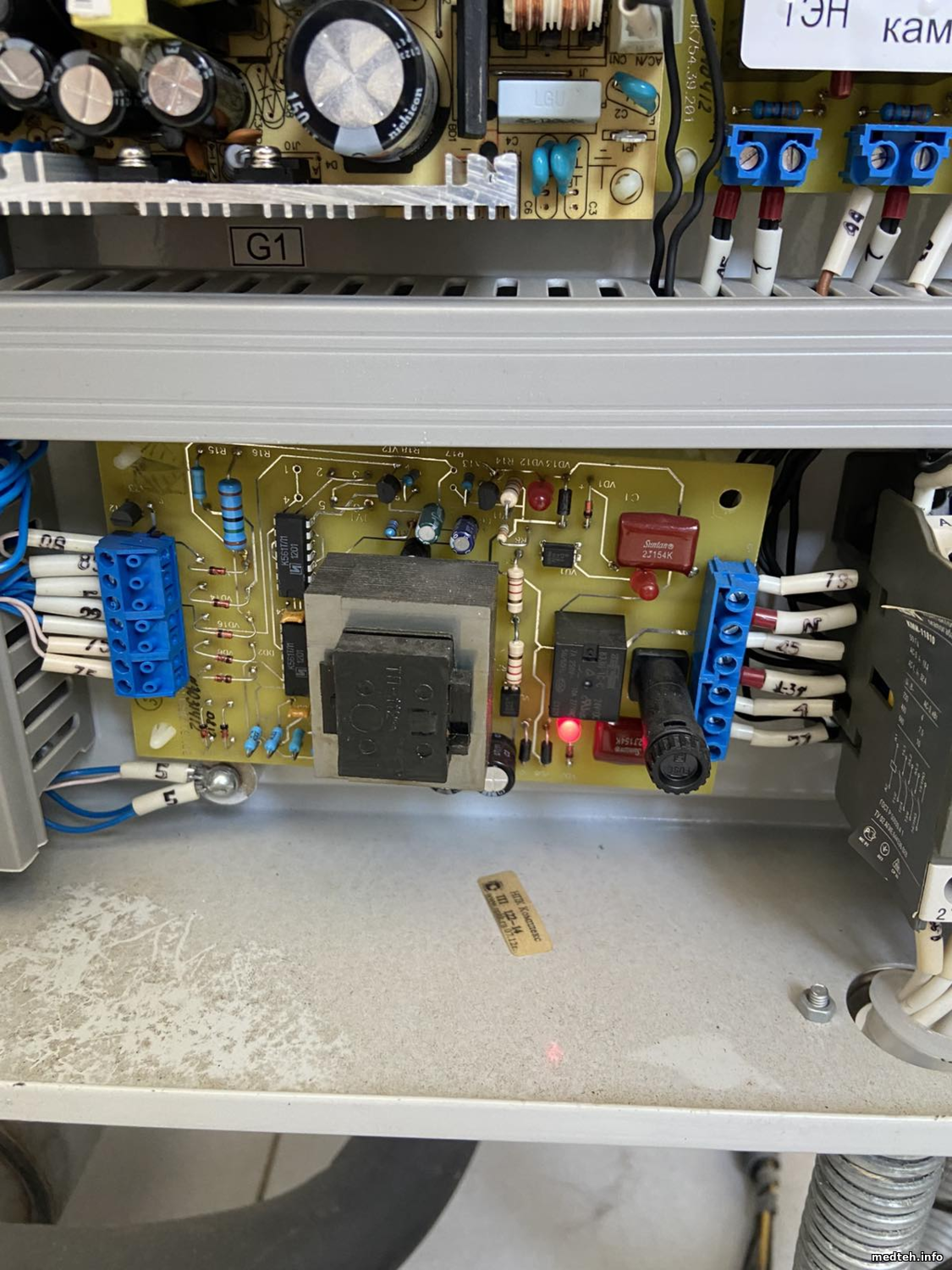

Мерял на контактах катушки KV2
.

Схема


Сообщение отредактировал bulgarov78 - Среда, 13.Май.2020, 11:04

yblod5Дата: Среда, 13.Май.2020, 11:58 | Сообщение # 483
Техник
У вас сообщений: 473
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Почисть контакт 14-15 реле KV2, поменяй конденсатор С1

bulgarov78Дата: Среда, 13.Май.2020, 12:54 | Сообщение # 484
Стажер
У вас сообщений: 5
Ставропольский край
На заявках
Российская Федерация

Минеральные Воды
Менял реле на заведомо исправное, измерил параметры конденсатора ESR метром (отличные) - результат тот же.
Закрались сомнения в правильности самой схемы... Похоже там должен быть обычный транзисторный ключ, который будет управлять обмоткой реле. Или я неправильно думаю?

yblod5Дата: Среда, 13.Май.2020, 13:15 | Сообщение # 485
Техник
У вас сообщений: 473
Сервис-инженер
На заявках
Российская Федерация

Владивосток
судя по схеме: при замыкании датчика на корпус, транзистор открывается вместе с зарядным током конденсатора С1 шунтирует обмотку реле KV2. Реле отпускает, а ток уже протекает мимо катушки реле через транзистор через нормально замкнутые контакты 14-15 реле KV2, через которые так-же разряжается конденсатор С1(на тот случай, что если вода колыхнётся и транзистор закроется то повторно опять своим зарядным током через транзистор зашунтировать обмотку реле). Возможно VD2 в обрыве.

Сообщение отредактировал yblod5 - Среда, 13.Май.2020, 13:26

bulgarov78Дата: Среда, 13.Май.2020, 20:53 | Сообщение # 486
Стажер
У вас сообщений: 5
Ставропольский край
На заявках
Российская Федерация

Минеральные Воды
yblod5, спасибо большое за помощь!
Оказалось в данном случае целый перечень проблем ...
Недостаточная ёмкость конденсатора, плохие контакты реле ... В общем, схема заработала после замены конденсатора 10 мкФ на 100 мкФ и замены резистора смещения базы с 50 ом на 10 кОм.
Теперь борюсь с релюшками ... Ужасное качество контактов не даёт нормально сработать пускателю.

sergeislonДата: Суббота, 16.Май.2020, 14:19 | Сообщение # 487
Стажер
У вас сообщений: 7
'эл механик
На заявках
Беларусь

слоним
Здравствуйте.
Просьба: необходима ремонтная документация ГК-100-5, а так же есть вопросы по выполнению регламентных работ ТО - что по этому поводу пишет завод изготовитель. Периодичность, что выполняется ...
