Если облучатель-рециркулятор новый и на гарантии - отфутболивать его на гарантийный ремонт к продавцу. По всем остальным вопросам не грех при наличии Интернета и оборудования связаться с производителем. Первым делом необходимо смотреть документы - когда выпущен, когда куплен, не на гарантии ли он, а только потом вскрывать.
Дата: Вторник, 13.Окт.2015, 21:29 | Сообщение # 123
Участник
У вас сообщений: 57
Инженер-наладчик
OFFлайн
Российская Федерация
Ставрополь
Ну как крайний вариант - можно поставить туда и другую плату эл.балласта, место позволяет.Предварительно перерезав дорожки.Я сегодня ремонтировал точно такой рециркулятор и поставил туда 13003 и в цепи эмиттера 1ом резисторы, хотя по маркировке вроде бы должны быть 2ом.Все работает.
Дата: Вторник, 13.Окт.2015, 21:47 | Сообщение # 124
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
ЦитатаNeill ()
p.s. аналог вроде 3dd13003e6d, но его тоже не найти, менял на ST13003, но не заработало скорее всего по этому "Многие путают транзистор 3DD13003E6D с mje13003. Транзистор китайского производства 3DD13003E6D составной по схеме Дарлингтона со встроенным диодом и аналогом 13003 не является!"
Диоды внешние поставили. Статический коэффициент усиления у них похожий. Замена корректна. Ищите неисправность, часто горят резисторы в базах и предохранительные резисторы в эмиттерах.
Замена точно не корректна, в этом я уже убедился на 100% (взяв от такого же аппарата /рабочего/ оригинальные транзисторы, и всё работает как часы), что-то в этих транзисторах особенное есть ... .
Дата: Вторник, 20.Окт.2015, 13:50 | Сообщение # 126
Стажер
У вас сообщений: 43
техник
OFFлайн
Российская Федерация
Мурманск
Здравствуйте. Попался аппарат СН211-130. Как я понимаю отличия от 115 в платах особого нет, только лампы на 30Вт, а не 15. Проблема схожая как у автора темы. На плате питания заменил уже все, что было неисправно - оба 13005А, оба S8050 и по паре резисторов на 1 и 10 Ома. Теперь лампы загораются, но тут же происходит КЗ (подключаю через лампу накаливания на 60Вт). Всю плату уже перепроверил и не могу выявить неисправность. Конечно под подозрением были 7812 и 7805, но звонятся они нормально. Кто может подсказать, в чем проблема?
Дата: Понедельник, 26.Окт.2015, 17:12 | Сообщение # 128
Участник
У вас сообщений: 93
Инженер
OFFлайн
Российская Федерация
Урюпинск
Цитатаuser_u ()
Конечно, под подозрением были 7812 и 7805
Это маловероятно, тем более, легко проверить эту часть схемы - выпаять реле, которое включает лампы, тогда будет работать только схема стабилизации и вентилятор (без баласта). Скорее всего, неисправны диоды или эти кондёры.
Дата: Пятница, 30.Окт.2015, 14:08 | Сообщение # 129
Стажер
У вас сообщений: 43
техник
OFFлайн
Российская Федерация
Мурманск
Вобщем, проблема была не в плате (имеется ввиду "типа" КЗ) - не нужно было мне его (рециркулятор) включать через лампу накаливания. Он уже был исправен после замены неисправных элементов на плате инвертора.
Neill, 13005 поставил такие же, что стояли на плате. Только по-моему без буквы А, но это уже может зависеть от производителя.
Дата: Пятница, 30.Окт.2015, 22:32 | Сообщение # 130
Стажер
У вас сообщений: 12
инженер
OFFлайн
Российская Федерация
владимир
13003 бывают разные по распиновке, ставил один раз - тоже не заработал, посмотрел даташит, а там крайние ножки зеркально расположены, перевернул - всё завелось).
Дата: Вторник, 17.Ноя.2015, 10:49 | Сообщение # 131
Стажер
У вас сообщений: 16
Инженер по ремонту и обслуживанию
OFFлайн
Российская Федерация
Раньше мы заказывали платы на Армеде, потом их не стало - стали ремонтировать поэлементно. Попадались инверторы, в которых по непонятным причинам транзисторы 13003 (13005) приходилось подбирать. Поэтому не удивляйтесь, если после замены всего неисправного у вас ничего не работает. Конечно готовый ЭПРА это выход. Но если некуда его воткнуть (например в СН111-130 и СН111-115)? P.S. Постарайтесь внушить владельцам этих чудо-аппаратов не экономить на лампах и ставить Philips или OSRAM, потому что 90% отказов "электронных балластов" является перегоревшая нить в лампе. Однако надо отдать должное Армеду - в сегодняшних рециркуляторах существует защита, и при сгоревшей лампе ЭПРА просто не запустится.
Дата: Вторник, 09.Авг.2016, 23:45 | Сообщение # 132
Заглянувший
У вас сообщений: 1
Информатика
OFFлайн
Российская Федерация
Воронеж
Здравствуйте! Подскажите, пожалуйста, где в этом рециркуляторе находятся предохранители? Лампы перестали светить. Вентилятор работает. Поставили новые лампы. Все по-прежнему. В комплекте были предохранители, но в инструкции нет схемы их замены. Помогите, пожалуйста!!!
Дата: Вторник, 03.Июл.2018, 16:39 | Сообщение # 133
Участник
У вас сообщений: 210
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Здравствуйте. Давно что-то никто не поднимал вопрос по поводу ремонта этих СН211-115. А вот ЭПРА на 15 Вт, тем более на 2х15 Вт, выпускаться перестали, нигде не купишь. Поэтому заменить нечем. Только не пишите мне, что можно использовать ЭПРА на 18 Вт. (напряжение и ток на лампах 15 и 18 Вт по техническим данным разные.)
Вот откуда АРМЕД "взял", что люминесцентные лампы можно включать последовательно, соединив накалы параллельно. Ведь нужен "пробой" между накалами внутри лампы, а в этом случае как? Ремонтировали плату месяц назад, заменяли диоды на входе, транзисторы, резисторы в эмиттерах ... И вот снова "вылетели" детали. Поэтому ремонт самой схемы на плате нецелесообразен. Причём статистика работы этих СН211-115 такова, что все после гарантии работают недолго. Во время гарантии завод платы не ремонтирует, а меняет платы целиком.
Дата: Вторник, 03.Июл.2018, 18:57 | Сообщение # 134
Техник
У вас сообщений: 440
ремонт медоборудования
OFFлайн
Российская Федерация
Липецк
Приходилось ремонтировать такие Армеды, давно правда, тоже полупроводники все накоротко, резисторы в обрыв, труба дело ... Один зразу заработал, а второй не хочет и всё, казалось бы чёте надо!? Всё новое впаял ... Потом уже на "дурачка"заменил дроссель на феррите и всё заработало. Звонил на обрыв - звонится, скорее всего, межвитковое КЗ ... ...пусть спасёт лишь того, кого можно спасти...
Дата: Воскресенье, 23.Июн.2019, 11:45 | Сообщение # 135
Стажер
У вас сообщений: 36
Инженер МРТ
OFFлайн
Российская Федерация
056

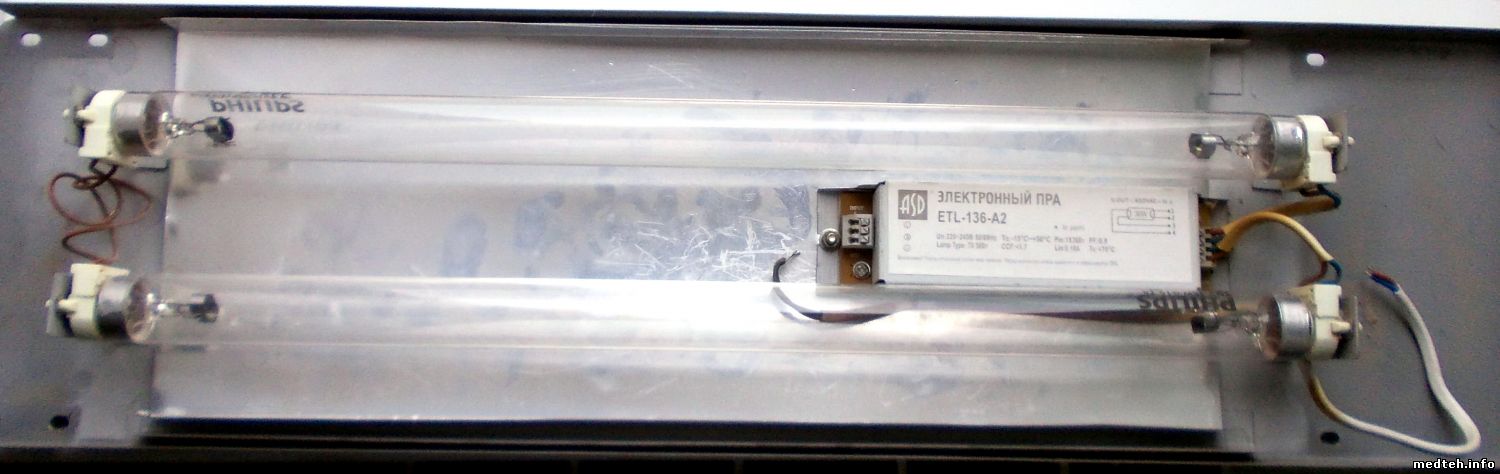

Armed CH211-115, корпус металл. Поступил с вышедшим из строя балластом. Пришлось восстановить плату и выкинуть балласт. Вопрос: как подсоединяются лампы? К каким контактам на разъёме?
Дата: Воскресенье, 23.Июн.2019, 14:24 | Сообщение # 138
Стажер
У вас сообщений: 36
Инженер МРТ
OFFлайн
Российская Федерация
056
ЦитатаAlexium ()
А на корпусе балласта ничего нет?!
Читаем начальное сообщение:
Цитатаsleska ()
Пришлось восстановить плату и выкинуть балласт
Я так понял: изначально с завода рециркулятор идёт без балласта? Восстановил плату, переделки убрал. Как теперь подключить лампы без балласта непосредственно к клеммнику платы?
Дата: Воскресенье, 23.Июн.2019, 14:33 | Сообщение # 139
Техник
У вас сообщений: 338
электромеханик
OFFлайн
Российская Федерация
Красноярский край

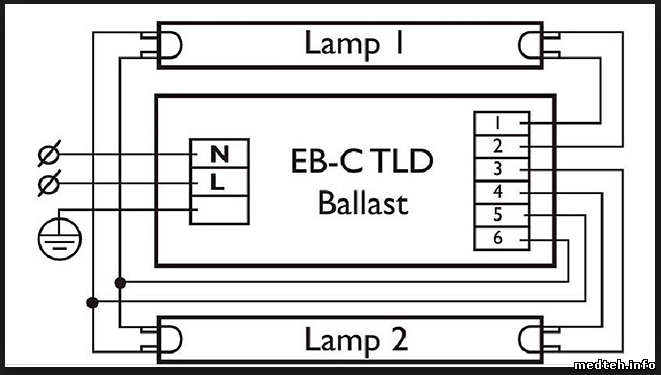

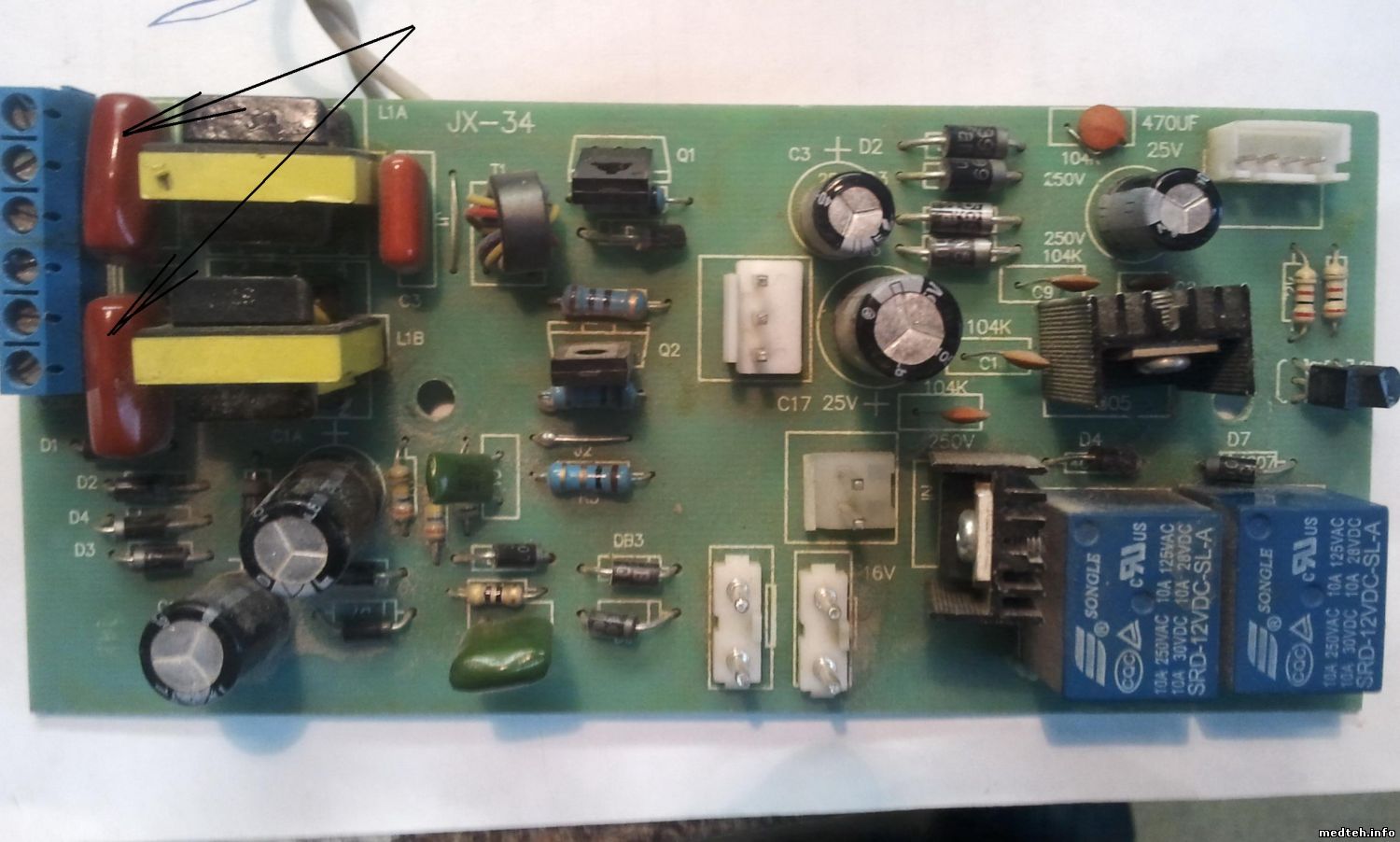

По схеме но поменять местами 3,4 и 5,6 судя по печатке на крайних выводах нити накала разных ламп, середина отводы от последовательного подключения. Вмонтированный балласт это результат ремонта, не стали заморачиваться с ремонтом платы на которой собран ЭПРА.
Сообщение отредактировал Stasik - Воскресенье, 23.Июн.2019, 14:41
Дата: Понедельник, 21.Окт.2019, 23:12 | Сообщение # 145
Стажер
У вас сообщений: 36
Инженер МРТ
OFFлайн
Российская Федерация
056

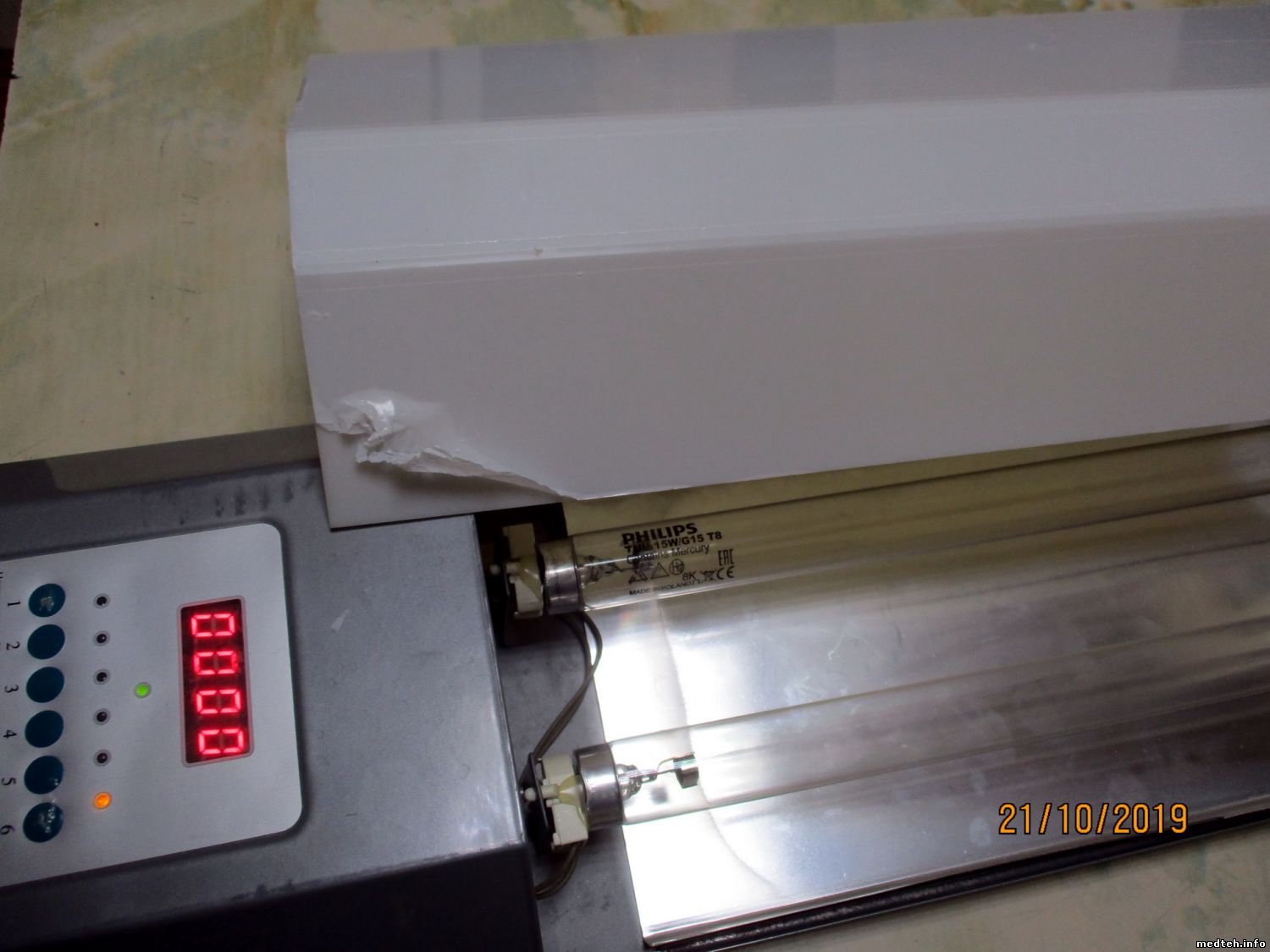

На колбе экрана защиты, в общем на оргстекле, у Армедов находится пленка. Играет ли она какую нибудь роль? Или просто транспортировочная? Что бы не поцарапать оргстекло? Можно ли её удалить?
Сегодня ответил Сервисный центр «ТМ АРМЕД», вот что он сообщил: "Сообщаем, что данная пленка является защитной для транспортировки, чтобы не поцарапалось оргстекло. Никакой иной роли данная пленка не играет, ее можно снять перед началом эксплуатации."
Дата: Понедельник, 18.Ноя.2019, 13:28 | Сообщение # 146
Заглянувший
У вас сообщений: 1
Medic pers
OFFлайн
Российская Федерация
Москва
Жесть пришлось региться на форуме даже! Армед сн211-115 вырубается сам когда захочет просто как перезагрузка. После длительного хранения лампы когда всей семьёй дома заболевать начинаем (маленькие детишки) врубаем на постоянную циркуляцию в квартире но она не включается очень много раз вырубаясь и подвисая в выключенном состоянии иногда аж по 30-40 секунд прежде чем получается опять нажать включение. После 20-30 таких стартов начинает вроде работать но стабильности к сожалению нет. Что может быть к кому обратиться если ремонт сложный ?
Дата: Пятница, 29.Ноя.2019, 01:28 | Сообщение # 148
Заглянувший
У вас сообщений: 3
Отсутствует
OFFлайн
Российская Федерация
Москва
Добрый день. Аппарат: CH211-115 Знакомая принесла данное устройство со словами - не включается. Наработка примерно 200 часов. Ничего с ним не делали, просто перестал работать. Осмотрел, на кнопку включения устройства не реагирует. Проверил предохранитель - он сгоревший, поменял. После замены аппарат начал включаться и почему-то на табло 3-ёх значное число выводится, не знаю, что оно значит. Вроде, кодов ошибки он не поддерживает. Решил включить лампы, нажимаю кнопку вкл/выкл на главном табло, загорается центральный жёлтый огонёк, затем выбираю время кнопкой, после чего должны загореться лампы, но при нажатии кнопки, отвечающей за время - сразу сгорает предохранитель, как будто КЗ где-то. Разобрал дальше и увидел сгоревшую лампу, прозвонил, действительно сгоревшая, поменял на новую, но ничего не поменялось, так же сгорает предохранитель. Тогда я снял плату управления и питания, сделал внешний осмотр и не увидел ни одного элемента, который мог бы сгореть, да и дорожки целые. Т.к. не силён в диагностике плат, обращаюсь за помощью к вам друзья. В чём может быть проблема? Что стоит проверить и как?

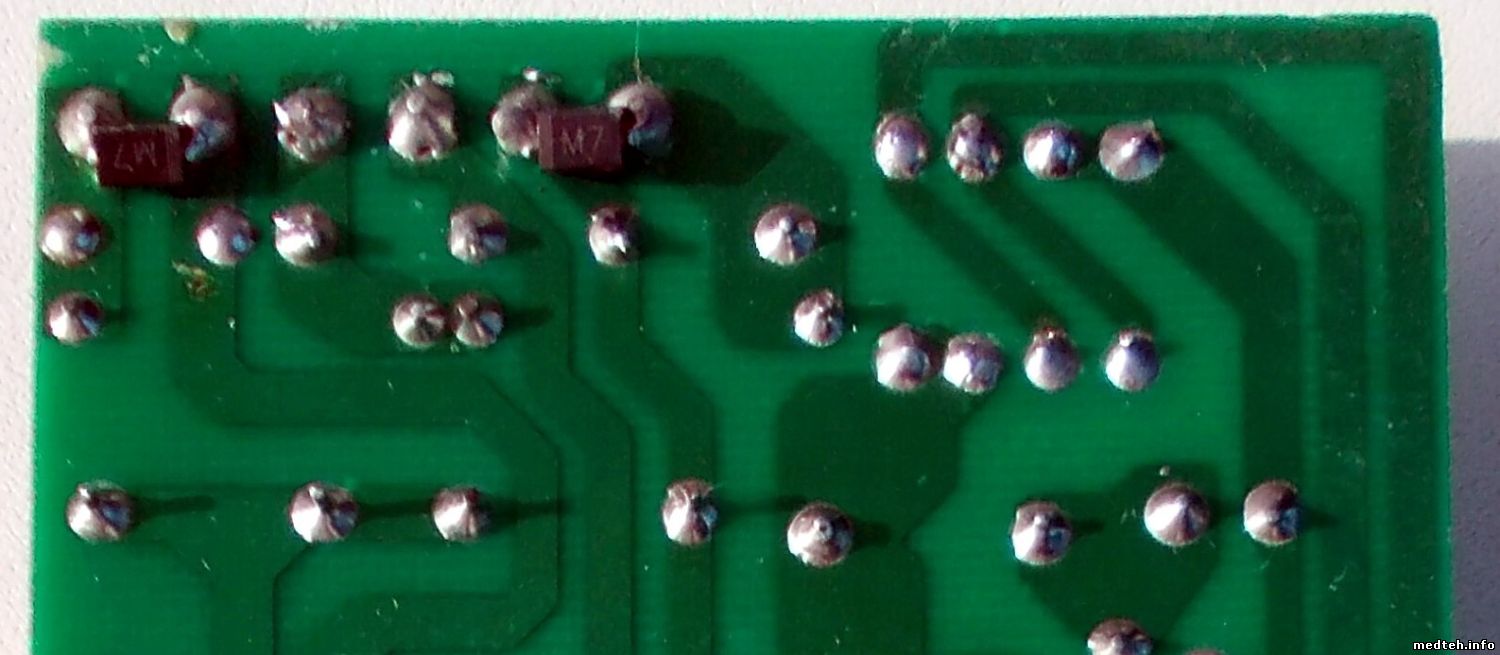

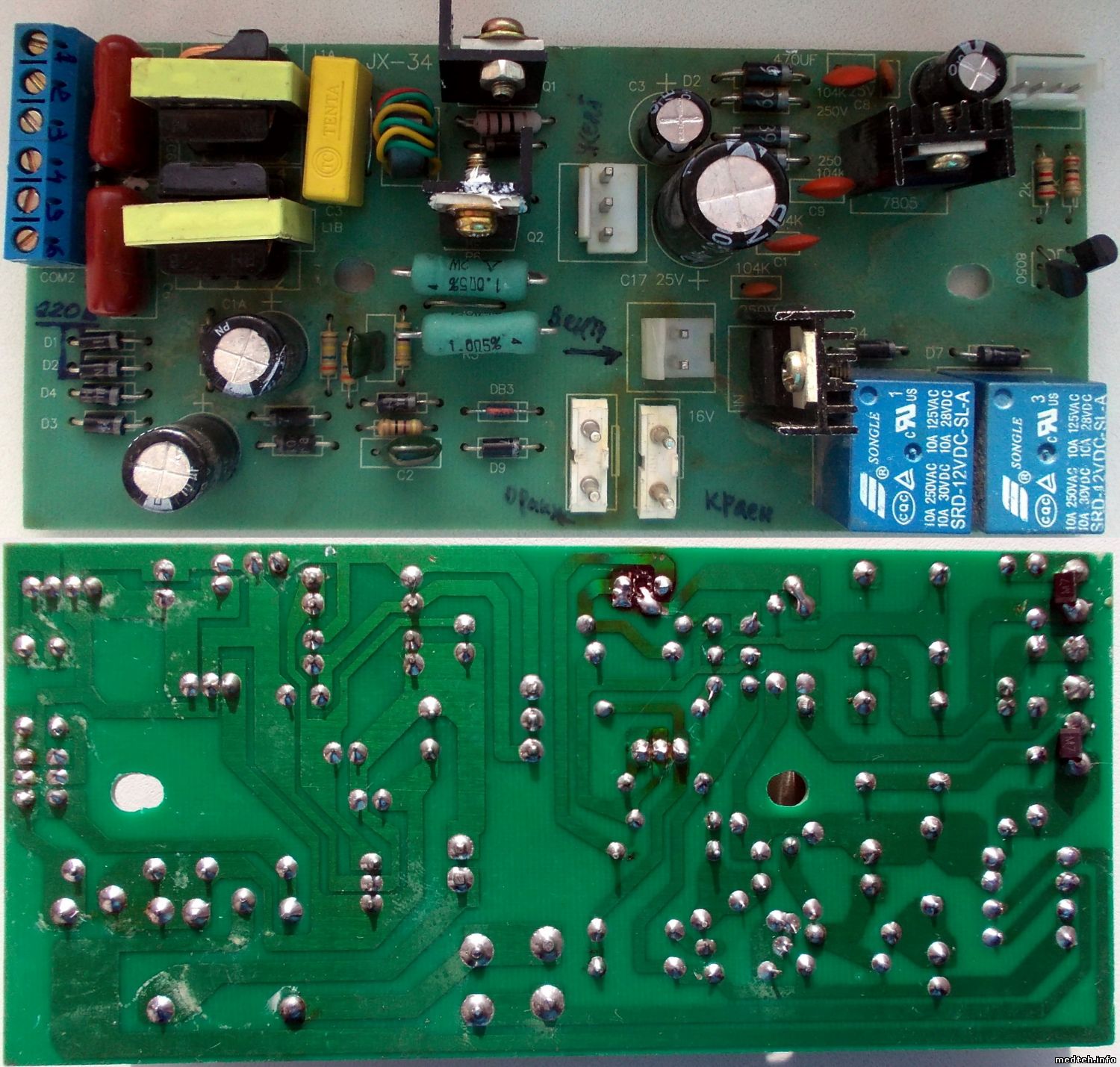

Update1: Проверил все постоянные резисторы на плате управления - всё в пределах нормы (проверял всё прямо на плате, не выпаивая), начал проверять на плате питания, а тут у R6 сопротивление 2.29 кОм при норме в 1 Ом, у R5 - 105 ом, вместо 1 ом, а так же заметил что он треснувший сбоку, у R7 - 1.77 кОм вместо 10 ом, у того что над R7 - 32.9 ом вместо 10 ом, у R3 65.7 ом вместо 510 кОм, у того что под R3 - 47 Ом вместо 41 ом, R1 и R2 показывают 360 МОм вместо 360кОм, но т.к. предел моего мультиметра - 250 кОм, то думаю что резисторы целые. Далее выпрямительные диоды, D1(com2), D3(com2), D9, D4, D7, над R7, - прозваниваются в обе стороны, D2(com2) и D4(com2) не прозваниваются. Транзисторы S8050 позваниваются нормально, за исключением того, что у них прозванивается эмиттер-коллектор, коллектор-эмиттер не прозванивается, а у обоих ST13005А и вовсе идёт прозвон во все стороны, это нормально?
Дата: Пятница, 29.Ноя.2019, 11:48 | Сообщение # 150
Медтехник
OFFлайн
Российская Федерация
.
dron9_7, совет: внимательно почитайте тему с начала, почитайте по ссылке и ТЕМУ - в этих темах всё "перетёрто до дыр" ...
Не охота читать: - "смахните" практически все имеющиеся на плате элементы (трансформаторы пока не трогайте), купите новые и впаяйте их в положения, в которых стояли выпаянные - будет работать ... Только ещё раз УФ-лампы проверьте - а лучше поставьте новые, но не китайские!
Дата: Воскресенье, 01.Дек.2019, 23:10 | Сообщение # 151
Заглянувший
У вас сообщений: 3
Отсутствует
OFFлайн
Российская Федерация
Москва

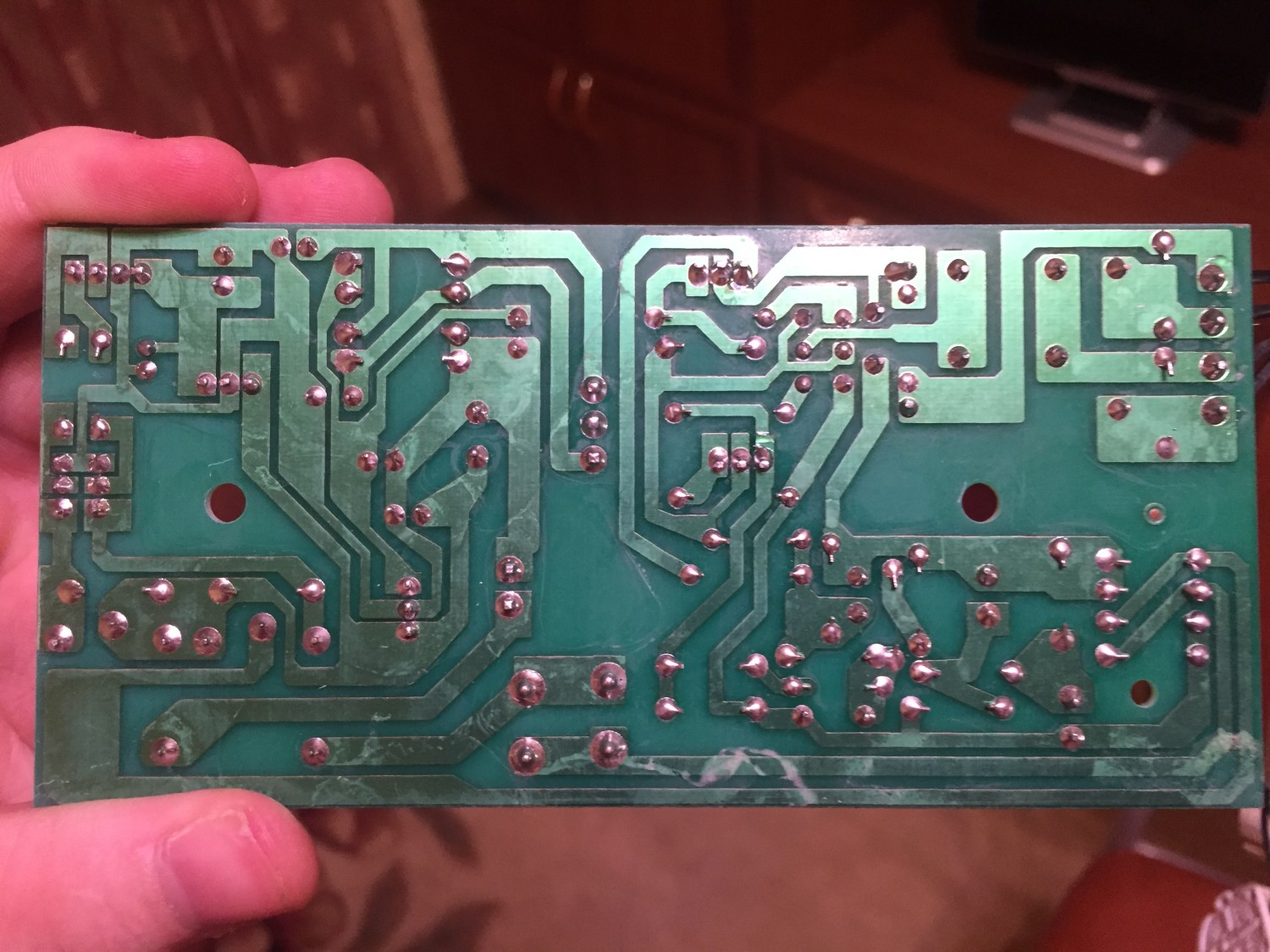

MBP, поменял все элементы, что были не исправны при провзвонке, пропало КЗ и при старте запускается вентилятор и идёт отсчёт времени, но лампы не загораются ... Есть ли схема на данную плату питания?
Дата: Вторник, 03.Дек.2019, 16:45 | Сообщение # 153
Заглянувший
У вас сообщений: 3
Отсутствует
OFFлайн
Российская Федерация
Москва
Честно говоря не знаю, как правильно подключать лампы, есть инструкция?
Update: Прозвонил элементы, которые заменил и заметил, что у 2-ух заменённых транзисторов 130005A, когда ставлю - на коллектор минус, а на эмиттер плюс, то показывает падение напряжения в 560 милливольт, 8050 транзисторы целые, получается 2 новых транзистора 130005A при запуске пробило? Резисторы после замены и пробного запуска - прозвонил, никакие не пробило, все целые. Диоды тоже все на плате прозвонил, все показали нормальные значение, кроме 3-ех. D4 и D7, которые стоят рядом на плате, при прозвонке показывают падение в 220-230 милливольт в обе стороны, а D9 показывает 0.06-0.09 милливольт в обе стороны, но когда их выпаял, они показали нормальные значения (падение 560-570 милливолт и только в 1 сторону), они так и должны себя вести, когда находятся на плате и вне неё?
Сообщение отредактировал dron9_7 - Вторник, 03.Дек.2019, 19:40
Дата: Понедельник, 03.Фев.2020, 23:29 | Сообщение # 154
Стажер
У вас сообщений: 9
Инженер
OFFлайн
Российская Федерация
Ростов-на-Дону
Добрый вечер! Облучатель-рециркулятор Армед CH211-130 Первая неисправность. Не светиться. Вышли из строя 2 транзистора 13005 и пары резисторов номиналов 1 и 10 Ом. Перепаял и все заработало. Вторая неисправность. Не включается. Вышел из строя понижающий трансформатор. Поставил трансформатор 220/12 В 650 мА. Работает. Всех успехов и благ!
Дата: Пятница, 10.Апр.2020, 10:31 | Сообщение # 155
Участник
У вас сообщений: 70
техник
OFFлайн
Российская Федерация
Тюмень
Добрый день! Аппарат: CH211-115. Без карантина заниматься бы не стал :). А , тут решил добить. Заменил стандартный набор: транзисторы 2 шт., сопротивления 4 шт., диоды 2 шт. При включении вентиль работает, лампы не запускаются. Полез осциллографом, нет раскачки частоты до ~1кГц как в рабочем, динистр проверил открывается т.е. вроде живой. Дроссель на феррите перемотал, картина не поменялась. Вопрос к знатокам: какая сволочь эту частоту раскачивает? Просьба не советовать (выкинуть |поставить внешний ЭПРА| отдать мастеру). Хочется доковырять самому с вашей помощью. С уважением ovg
Дата: Пятница, 10.Апр.2020, 10:45 | Сообщение # 156
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Цитатаovg ()
Вопрос к знатокам: какая сволочь эту частоту раскачивает? Просьба не советовать (выкинуть |поставить внешний ЭПРА| отдать мастеру). Хочется доковырять самому с вашей помощью.
Обобщу свой опыт: 1. 13003 бывают разные, есть у которых порядок выводов КЭБ, у других же БКЭ. Если это не учитывать при замене, работать не будет; 2. Высыхают/обрываются входные электролиты, лучше менять парой; 3. Непропай элементов, лучше внимательно всё проверить.
Дата: Пятница, 10.Апр.2020, 11:40 | Сообщение # 157
Участник
У вас сообщений: 70
техник
OFFлайн
Российская Федерация
Тюмень
Спасибо за оперативный ответ! 1. Транзюки из одной партии, такими уже ремонтировал, но перепроверю. 2. Электролиты проверенны, ёмкости соответствуют. 3. Что осталось пропаяю, только это ничтожно малая часть :) С уважением ovg
Дата: Суббота, 11.Апр.2020, 16:29 | Сообщение # 158
Заглянувший
У вас сообщений: 2
Радиодело как дело
OFFлайн
Российская Федерация
Москва
Цитатаovg ()
Вопрос к знатокам: какая сволочь эту частоту раскачивает? Просьба не советовать (выкинуть |поставить внешний ЭПРА| отдать мастеру). Хочется доковырять самому с вашей помощью.
Алгоритм такой - при включении на сетевом конденсаторе растёт напряжение. Дойдя до напряжения пробоя динистора, он открывается и происходит первый импульс тока через трансформатор (который на феррите). С его другой обмотки снимается некоторое напряжение, которое управляет ключами. И пошло - поехало. Всё это происходит мгновенно. .
Цитатаovg ()
Хочется доковырять самому с вашей помощью.
"Отлетают" не электролиты, а керамические ёмкости. Особенно, та, которая между лампами, она нередко мёртва. И как следствие лампы не запускаются. Конденсаторы эти высоковольтные. Обычно коричневые, синие или зелёные. .
Также хочу спросить про Армед CH211- 115 в металлическом корпусе. На внутренней стороне пластика наклеена пленка. Для чего? Концы покоробились и завернулись. Но оторвать ту часть, что не отклеилась сама, не могу вообще. Мёртво сидит. Что делать, как убрать эту пленку? И нужна ли она там или это какой-то декор?
Также вопрос: как могут работать две лампы последовательно, если их дальние концы просто соединены между собой и никуда более не подключены к плате? А работают. Впервые такое увидел. Причём, на ту пассивную сторону можно поставить дампу стороной со сгоревшей спиралью и система будет работать.
Сообщение отредактировал Иванычев - Воскресенье, 12.Апр.2020, 10:16
Дата: Суббота, 11.Апр.2020, 19:10 | Сообщение # 159
Заглянувший
У вас сообщений: 2
Нет.
OFFлайн
Российская Федерация
Москва
ЦитатаИванычев ()
"Отлетают" не электролиты, а керамические проходные ёмкости. Особенно, та, которая между лампами, она нередко мертва. И как следствие лампы не запускаются. Конденсаторы эти высоковольтные. Обычно коричневые или зелёные.
Да, довольно часто. Лучше проверять их нормальным RLC-метром, или заменой, благо их немного. Если заменой, то можно ставить на одну ступень "+/-". Например оригинал 4700пф, то подкинуть 5600 или 3900 пф.
Дата: Суббота, 11.Апр.2020, 20:21 | Сообщение # 160
Стажер
У вас сообщений: 36
Инженер МРТ
OFFлайн
Российская Федерация
056
ЦитатаИванычев ()
Также хочу спросить про Армед CH211- 115 в металлическом корпусе. На внутренней стороне пластика наклеена пленка. Для чего? Концы покоробились и завернулись. Но оторвать ту часть, что не отклеилась сама, не могу вообще. Мёртво сидит. Что делать, как убрать эту пленку? И нужна ли она там или это какой-то декор?
Насчёт внутренней плёнки не знаю, а по внешней смотри Сообщение # 145. Кстати, наружная плёнка тоже трудно снялась.
Сообщение отредактировал sleska - Суббота, 11.Апр.2020, 20:25
