Ультразвуковая ванна 12ТТЦ
levschaДата: Четверг, 29.Окт.2009, 22:51 | Сообщение # 1
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
Ультразвуковая ванна (мойка) 12ТТЦ - всё горит и работает, даже табло считает, а вот ультразвук не пашет.
Вскрыл - сгорел предохранитель на второй плате питания преобразователя. Сестрички сказали, что перед этим были сбои по звуку. Видимого короткого нет, ставлю предохранитель - горит unknown

YRA46Дата: Четверг, 29.Окт.2009, 23:00 | Сообщение # 2
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
так тестером по платке надо пройтись, диоды, транзисторы, кондерчики.....

levschaДата: Четверг, 29.Окт.2009, 23:55 | Сообщение # 3
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
время пока небыло,плотно пройтись.диоды целые завтра ещ потыкаюсь

СтасДата: Пятница, 30.Окт.2009, 00:25 | Сообщение # 4


---
levscha, глянь еще пьезик на подобие такого было

levschaДата: Суббота, 31.Окт.2009, 21:37 | Сообщение # 5
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
там два транзистора сгорели,на второй плате,по какой причине пока незнаю.кто знает какое напряжение подается на нее?

dima_perikovДата: Суббота, 31.Окт.2009, 22:22 | Сообщение # 6
Стоматология, Косметология
OFFлайн
Российская Федерация

Ставрополь
Помочь ничем не могу, а аппарат и нож у тебя крутые good В хорошем смысле.

Замечания и предложения принимаются по адресу: all-for-stomatology@yandex.ru
Телефон, WhatsApp, Viber: +7 (918) 758-48-31

renmasterДата: Суббота, 31.Окт.2009, 23:38 | Сообщение # 7
OFFлайн
Российская Федерация

Россия

поговорить в СВОБОДНЫЙ
renmaster

сообщения перенесены сюда


STarasДата: Воскресенье, 01.Ноя.2009, 09:00 | Сообщение # 8
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Обычно в ультразвуковых ингаляторах-небулайзерах на генераторе Вольт 48. Например в Вулкан-1 - 50 Вольт.
А в твоей ванне питание бестрансформаторное? Делается из сети через эти 4 синеньких конденсатора?
Или есть трансформатор и выпрямитель?
На той плате, что на фотке, от силы 50 деталек - схему за час можно нарисовать.

Quote (СТАС)
levscha, глянь еще пьезик на подобие такого было

Не услышали реакции. Не треснул ли, нет ли кз (раз транзисторы сгорели). Если на вид целый померяй емкость его мультиметром (должны быть пикофарады - 500-2000)


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

levschaДата: Воскресенье, 01.Ноя.2009, 19:23 | Сообщение # 9
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
шутиш? shok я электронику ток по телеку до этого видел,пьезик кто такой? blush там ещ одна плата есть(завтра сфоткаю)с нее на эту приходит 220переменный,я на исправной мерил.

dima_perikovДата: Воскресенье, 01.Ноя.2009, 19:49 | Сообщение # 10
Стоматология, Косметология
OFFлайн
Российская Федерация

Ставрополь
Пьезик - пьезоэлемент, который и создает колебания.
На второй плате, наверное и стоят всякие выпрямители и стабилизаторы.


Замечания и предложения принимаются по адресу: all-for-stomatology@yandex.ru
Телефон, WhatsApp, Viber: +7 (918) 758-48-31

STarasДата: Воскресенье, 01.Ноя.2009, 19:56 | Сообщение # 11
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Пьезик - это как раз и есть излучатель ультразвука (раз ванна ультразвуковая, то и ультразвук должен быть). Отпаяй хоть проводочки к нему (или открути если клемник) и тестером его померяй.
А ту с которой 220 приходит зачем фоткать, если и так 220 есть. Лучше эту сними покачественней да с обеих сторон.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

levschaДата: Воскресенье, 01.Ноя.2009, 22:07 | Сообщение # 12
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)

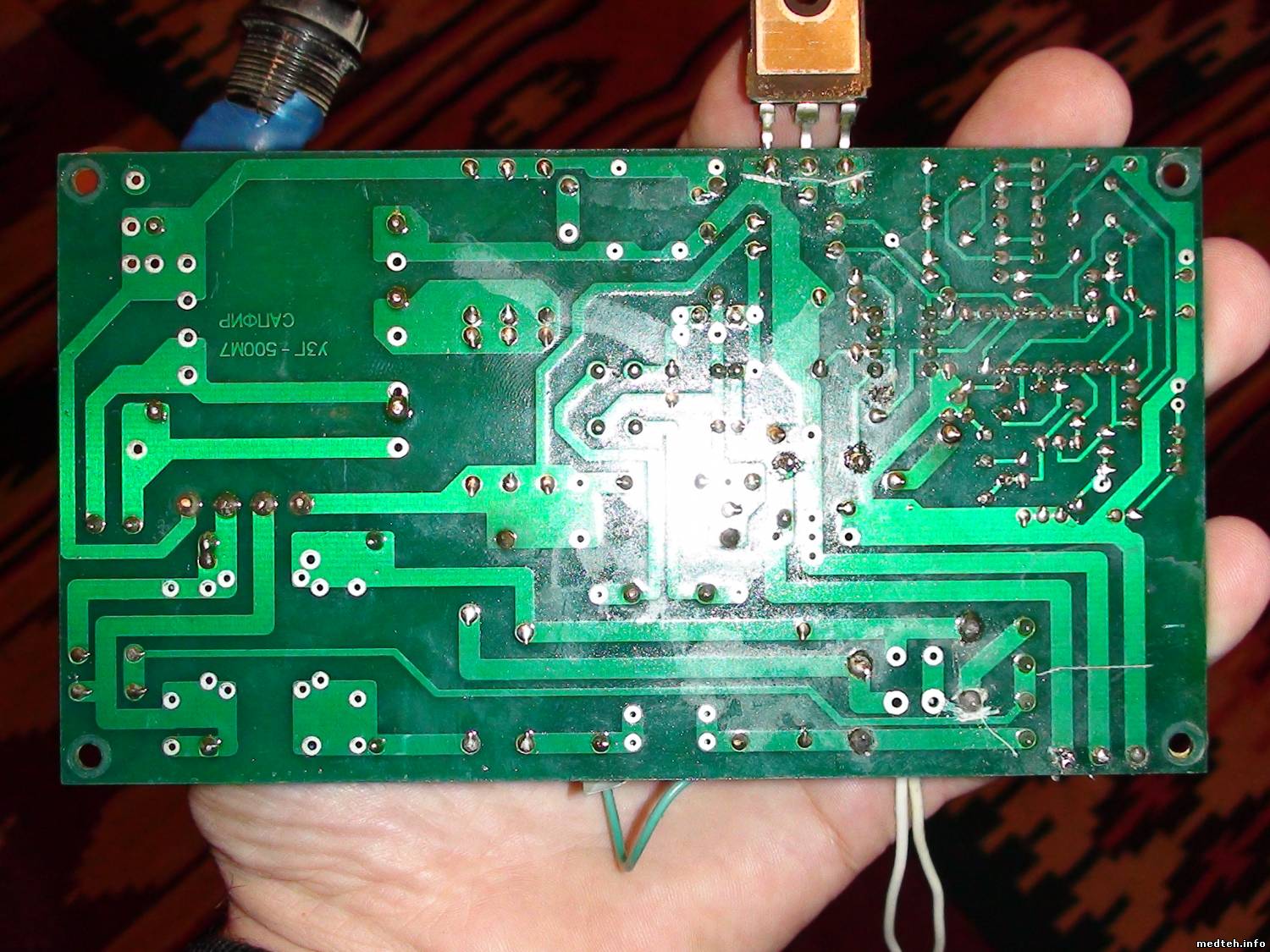

ванна "сапфпир",а как?че тестер показать должен blush ,открутить не могу,вырву из ванны ,гайка крепко сидит вот тут

levschaДата: Воскресенье, 01.Ноя.2009, 23:35 | Сообщение # 13
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
я так понял пьезики-эт пластины,а они должны одним концом звонить короткое с корпусом?и ещ там по бокам платы транзисторы,я их правильно заброкавал?звонятся ток две ножки,короткое? blush

levschaДата: Воскресенье, 01.Ноя.2009, 23:39 | Сообщение # 14
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
и ещ,на неисправной ванне,на плату подается всего 175В

SeptДата: Понедельник, 02.Ноя.2009, 00:25 | Сообщение # 15
OFFлайн
Украина

Житомир
levscha, пьезоизлучатели на корпус звониться не должны. Они приклееные и трогать их не нужно (в смысле снимать).
Посмотри на предмет трещин, померяй емкость, во всех должно быть примерно одинаковая.
Quote (STaras)
(должны быть пикофарады - 500-2000)

Потом выпаяй выходные транзисторы и посмотри ослом что на базах, работает запуск или нет. Только осторожно. На выходном каскаде сеть.

СтасДата: Понедельник, 02.Ноя.2009, 02:18 | Сообщение # 16


---

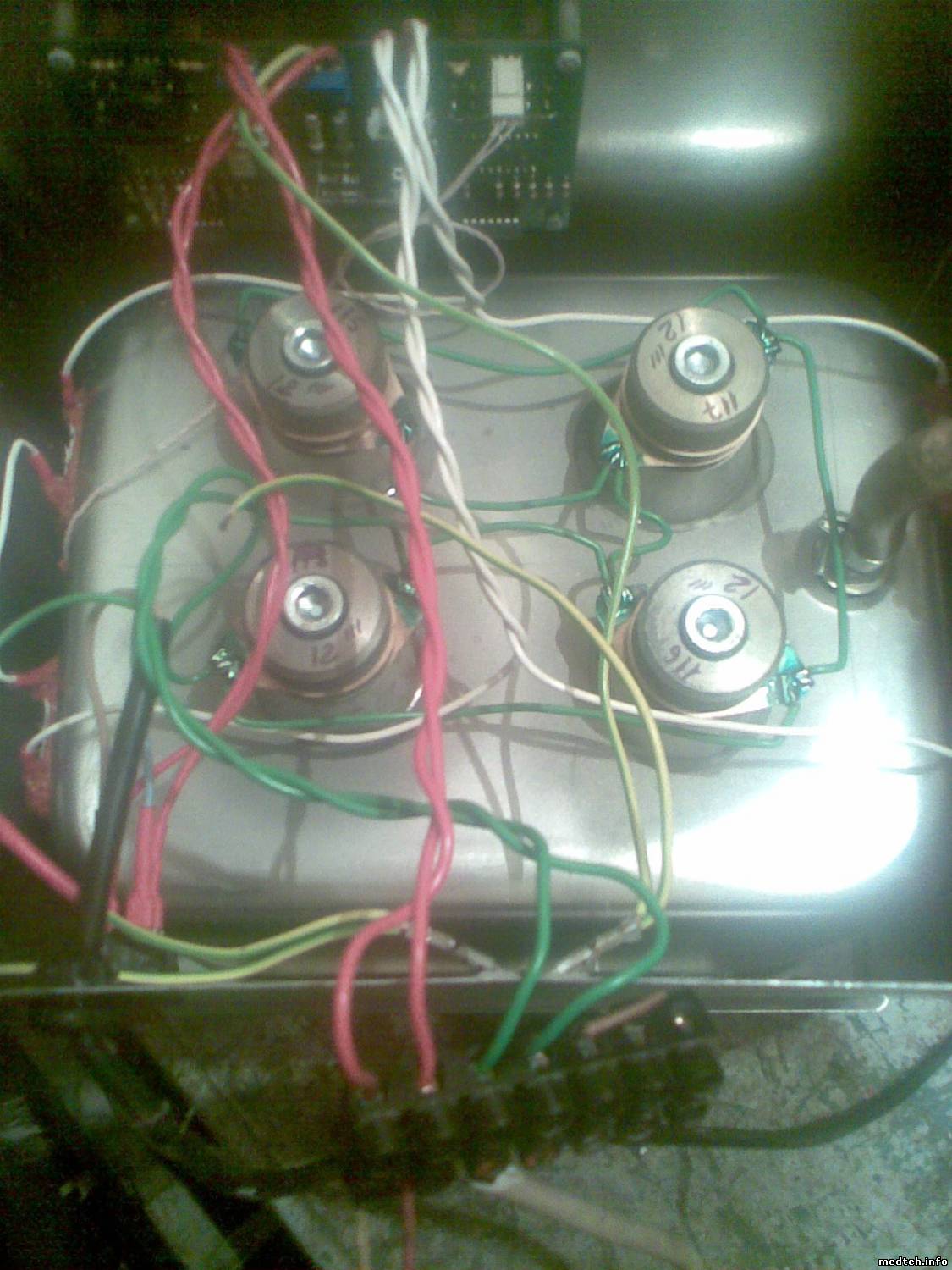

levscha, вот кстате что сфоткал эт и есть пьезики biggrin так что дерзай,как Sept, сказал, а вобще могет просто быть что трещина на каком нибудь именно на том где предохранитель вылетает.

Сообщение отредактировал Стас - Понедельник, 02.Ноя.2009, 02:18

HastalaVistaДата: Понедельник, 02.Ноя.2009, 02:53 | Сообщение # 17
У вас сообщений: 86
Biomedical engineer
OFFлайн
Азербайджан

Baku

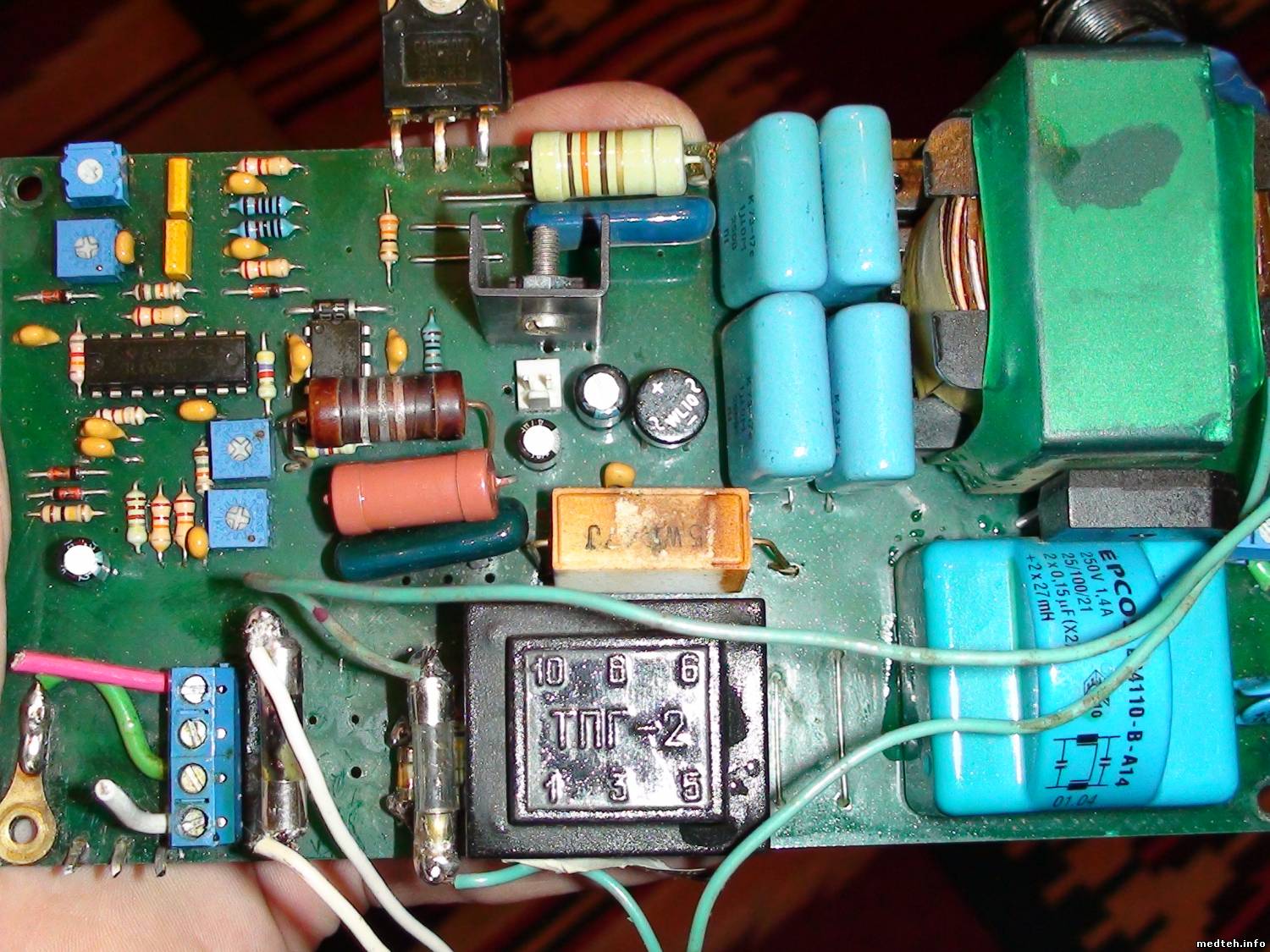

Нужно проделать следующее:

1. Отпаять мощные выходные транзисторы и проверить их тестером.
2. Также выпаять и проверить диодный мостик (он чёрненький - между зеленым трансформатором и синим фильтром справа на плате.
3. Предохранитель может вышибать также от межвиткового замыкания в первичной обмотке зеленого(сетевого)
трансформатора, возможно произошедшего в результате повышения сетевого напряжения, - надо поверить, подключив в сеть при выпаянных выходных транзисторах и измерив напряжение на 4-х синеньких конденсаторах рядом с трансформатором, - скорее всего схема со средней точкой.
4. Проверить элемент на радиаторе в центре платы - это скорее всего интегральный стабилизатор напряжения
для питания микросхем. Важно знать, что на нем написано, да и не только на нем.
5. Подозрительно выглядит также белый мощный резистор в центре - следует проверить на обрыв.
6. Если напряжение питания микросхем присутствует - надо проверить осциллографом наличие импульсов управления на выходе микросхемы - буфера (к сожалению на фотке не видна маркировка микросхем - было бы больше информации)

!!!Возможно сгорела не одна деталька и при не полной дефектации схема работать не будет. Будьте внимательны.Удачи.


Давайте не будем., а если будем, то давайте!

levschaДата: Понедельник, 02.Ноя.2009, 14:47 | Сообщение # 18
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
пьезики на вид целые.вклюючил плату без транзисторов,короткого нет и напруга как надо подается 220в.блин в магазине ток один нашел(G4PS30UD)в инете заказывать долго,мож можно какими другими пару заменить?руки оч.чешутся испытать blush

levschaДата: Понедельник, 02.Ноя.2009, 14:57 | Сообщение # 19
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
Проверить элемент на радиаторе в центре платы - это скорее всего интегральный стабилизатор напряжения
для питания микросхем. Важно знать, что на нем написано, -КР142 ниже ЕН88

levschaДата: Понедельник, 02.Ноя.2009, 15:15 | Сообщение # 20
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
измерив напряжение на 4-х синеньких конденсаторах рядом с трансформатором, -эт сопротивление 1 мегом каждое,а конденсатор я подозреваю blush тож синенький но один и большой,на нем схема с двумя емкостями

HastalaVistaДата: Понедельник, 02.Ноя.2009, 16:31 | Сообщение # 21
У вас сообщений: 86
Biomedical engineer
OFFлайн
Азербайджан

Baku
levscha, вам трудно будет помочь - вы спорите. Повторяю - 4 синеньких подушечки рядом с трансом -
конденсаторы, а один большой со схемой на нём - фильтр yes


Давайте не будем., а если будем, то давайте!

levschaДата: Понедельник, 02.Ноя.2009, 17:47 | Сообщение # 22
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
ЯЯЯЯЯ???? shok нисколички,чтоб спорить над соображать mail1 а я ток пытаюсь постигать yes просто прочитал что там написано,мож я и ошибаюсь(1мОМ)ток там м немного другая

levschaДата: Понедельник, 02.Ноя.2009, 18:01 | Сообщение # 23
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
HastalaVista, как проверить интегральный стабилизатор напряжения?с осцилографом сложнее,хотя при необходимости думаю найти можно

HastalaVistaДата: Понедельник, 02.Ноя.2009, 19:42 | Сообщение # 24
У вас сообщений: 86
Biomedical engineer
OFFлайн
Азербайджан

Baku
Стабилизатор осциллографом не проверяют, хотя можно и им. Проверяют тестером на наличие выходного напряжения. Наберите в гугл К142ЕН8В, найдите цоколёвку и параметры, и вперёд! Если не изменяет память, микросхема должна быть 12-ти вольтовая.

Давайте не будем., а если будем, то давайте!

levschaДата: Понедельник, 02.Ноя.2009, 20:43 | Сообщение # 25
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
спасибо yes

Bay_nickДата: Вторник, 03.Ноя.2009, 07:04 | Сообщение # 26
У вас сообщений: 126
Техник
OFFлайн
Российская Федерация

Омск
levscha, Цокалевка К142ЕН8В (надписью к себе, ногами вниз, слева направо)
1. вход
2. корпус
3. выход
Транзисторы IGBT, вот данные по ним.

Буквы UD в конце названия обозначают (U - ультрафаст), более высокочастотные, частота на 20-30% выше, (D - защитный диод) между коллектором-эммитером. Цоколевка: Затвор, Коллектор, эмитер. (мордой к себе, ногами вниз)

Удачи!

IGBT.rar (42.5 Kb)


Самый тонкий и дорогой прибор - голова, но кто про это помнит?

Сообщение отредактировал Bay_nick - Вторник, 03.Ноя.2009, 07:15

levschaДата: Вторник, 03.Ноя.2009, 21:40 | Сообщение # 27
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
Bay_nick, спасибо yes На транзисторе рухнул защитный диод,на обоих.аналогов не нашел,заказал родные в интернет магазине www.chip-dip.ru по плате вроде все ровно,ток проверить микросхемы пока нет возможности,что-ж придется подождать,бог даст транзисторы не погорят,риск благородное дело wink

SeptДата: Среда, 04.Ноя.2009, 01:52 | Сообщение # 28
OFFлайн
Украина

Житомир
Quote (levscha)
транзисторы не погорят

Если не работает запуск, погорят, притом сразу. Сначала обязательно проверь схему а потом ставь транзисторы.

levschaДата: Четверг, 05.Ноя.2009, 21:49 | Сообщение # 29
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
Quote (Sept)
Сначала обязательно проверь схему а потом ставь транзисторы.

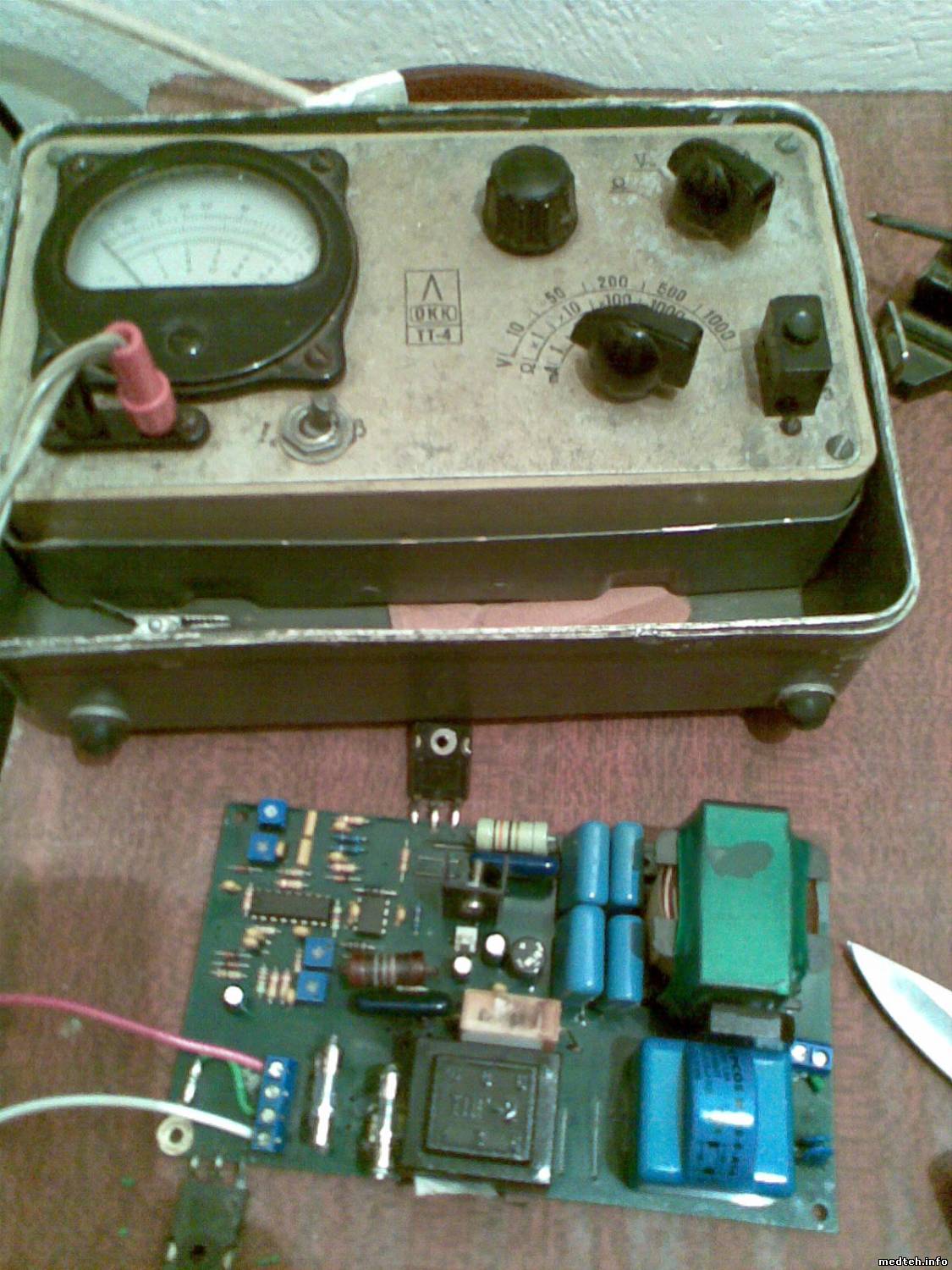

пытаюсь,был уже в двух конторах,но видимо у них осцил для красоты unknown

levschaДата: Вторник, 10.Ноя.2009, 22:02 | Сообщение # 30
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
Quote (Sept)
Если не работает запуск, погорят, притом сразу

все вроде ровно запуск работает седня проверил,ещ мостик заменил,их там два,вот тот что маленький боченок он и рухнул,под нагрузкой напруга просидала конкретно на входе и выходе стабилизатора,щас все ровно ни че ни где не просидает,осталось транзисторы дождаться и запустить yes

levschaДата: Суббота, 05.Дек.2009, 16:14 | Сообщение # 31
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
тазик кровопийца biggrin наконец дождался транзисторы,запустил,все работает,ток тихо,у сестричек добиться немогу как новая работала?Старая тарахтит на весь кабинет.мож ещ че неработает? unknown

Сообщение отредактировал levscha - Суббота, 05.Дек.2009, 16:15

medtehДата: Суббота, 05.Дек.2009, 16:23 | Сообщение # 32
Admin


levscha, громка работать не должна

levschaДата: Суббота, 05.Дек.2009, 16:31 | Сообщение # 33
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
medteh, а как проверить как надо работает или нет?совсем тихо работает,рядом сидиш,чуть слышно unknown

medtehДата: Суббота, 05.Дек.2009, 16:36 | Сообщение # 34
Admin


можно визуально, когда включаешь вводе наподобие кипения там где стоят пьезоэлементы

levschaДата: Суббота, 05.Дек.2009, 16:40 | Сообщение # 35
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
medteh, ага спасибо ясненько ща пойду ещ покумекаю mail1

levschaДата: Суббота, 05.Дек.2009, 18:10 | Сообщение # 36
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
да не нетт никакого кипения и вода вообще нешевелится unknown а на пьезы что должно подаваться?

renmasterДата: Суббота, 05.Дек.2009, 20:55 | Сообщение # 37
OFFлайн
Российская Федерация

Россия
Quote (Sept)
Потом выпаяй выходные транзисторы и посмотри ослом что на базах, работает запуск или нет. Только осторожно. На выходном каскаде сеть.

импульсы управления и наличие питания проверял

levschaДата: Суббота, 05.Дек.2009, 21:15 | Сообщение # 38
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
ну да сказали все ровно unknown

STarasДата: Суббота, 05.Дек.2009, 22:11 | Сообщение # 39
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Так должно быть не ровно, а импульсы! diablo

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

levschaДата: Суббота, 05.Дек.2009, 23:02 | Сообщение # 40
У вас сообщений: 1438
стоматология
OFFлайн
Российская Федерация

Сочи(Адлер)
Да были там импульсы сам видел :yes:ровно-в смысле все как надо :wink:Импульс-эт и есть наличие питания? blush

Сообщение отредактировал levscha - Суббота, 05.Дек.2009, 23:13

Форум медтехников » Медицинское оборудование (тех. разделы) » Стерилизационное оборудование » Ультразвуковая ванна 12ТТЦ (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Стоматустановка Chira...[ivan66 (29.Мар.2024)]
2. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
3. Программа eFilm[Serg88 (28.Мар.2024)]
4. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
5. Источник света (освет...[РемБаза (28.Мар.2024)]
6. Анализатор биохимичес...[Crossword (27.Мар.2024)]
7. Стерилизатор паровой ...[homen (27.Мар.2024)]
8. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
9. Стерилизаторы паровые...[bektyish (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. Сервисный мануал пере...[07.Мар.2024]
3. Hitachi Noblus TECHNI...[07.Мар.2024]
4. Руководство Пользоват...[06.Мар.2024]
5. Сервисная инструкция ...[01.Фев.2024]
6. Сервисный мануал Sysm...[11.Янв.2024]
7. УЗТ 1.07Ф (схемы)[06.Дек.2023]
8. ПО для OEC 9800 9900 ...[04.Ноя.2023]
9. мануал[31.Авг.2023]
10. GE OEC 9900 Сервисные...[23.Авг.2023]
1. KrakenMup[29.Мар.2024]
2. Биггиз123[28.Мар.2024]
3. RestorG[28.Мар.2024]
4. vmpprogr[28.Мар.2024]
5. semen81[28.Мар.2024]
6. kostushka[27.Мар.2024]
7. Avames[27.Мар.2024]
8. vyugov[27.Мар.2024]
9. avch[27.Мар.2024]
10. Ivpol[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
