УЗИ DP-50 ф.Mindray
Николай_СДата: Суббота, 26.Дек.2015, 21:14 | Сообщение # 1
Стажер
У вас сообщений: 35
Сервисный инженер
На заявках
Российская Федерация

г.Дзержинск Нижегородской обл.
. В этой теме собрана вся информация об УЗ аппарате DP-50 китайской компании Mindray Medical International Limited (торговый бренд - "Mindray").
. Все вопросы и пояснения, тем или иным образом, касающиеся этого аппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
. ВНИМАНИЕ ! Прежде, чем изложить в этой теме своё сообщение (пост), проследите за тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было!
. В противном случае –
потрудитесь найти на Форуме тему с нужной вам тематикой! И ТОЛЬКО убедившись, что на Форуме нет таковой темы, вы можете создать новую, или обратиться к модераторам за помощью!

. Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодите посты-хвосты (вместо редактирования поста для добавления в него новой информации следующая прямо за ним череда только своих новых постов с этой информацией) - это всё удлиняет тему!
В будущем другим её будет
нудно читать ...
. И ещё к сведению и обязательному исполнению см. по ссылке это ТРЕБОВАНИЕ (с.20) !
А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата
(а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли!


........

По сложившейся традиции в конце года небольшой подарок участникам форума - фотодокументация, спецификация и распиновка силового разъёма БП:
Доступно только для пользователей


Skype (для IM): Spassky_Nick

Сообщение отредактировал Николай_С - Суббота, 26.Дек.2015, 21:16

AleksДата: Вторник, 04.Апр.2017, 12:57 | Сообщение # 2
Участник
У вас сообщений: 82
инженер
На заявках
Российская Федерация

При включении пишет "GRUB Loading stage1.5.
GRUB loading,please wait... " и находится все время в этом состоянии. При подключении в порты USB мыши или клавиатуры система загружается и работает только подключенная клавиатура. Подскажите, пожалуйста, где искать.
На родной клаве проверил 2 кварца - работают.

valentin17Дата: Вторник, 04.Апр.2017, 14:05 | Сообщение # 3
Техник
У вас сообщений: 457
инженер
На заявках
Чешская Республика

Прага
Цитата Aleks ()
Подскажите, пожалуйста, где искать.
Панель управления через внутренний кабель USB подключена. Отвалилась или поломка. А как подключаете внешнюю, то ОС и загружается. Проверяйте соединение панели управления, а затем и саму панель.


Сообщение отредактировал valentin17 - Вторник, 04.Апр.2017, 14:06

AleksДата: Пятница, 07.Апр.2017, 08:58 | Сообщение # 4
Участник
У вас сообщений: 82
инженер
На заявках
Российская Федерация

Я тупой, но не до такой степени.

ahellДата: Четверг, 20.Фев.2020, 12:48 | Сообщение # 5
Заглянувший
У вас сообщений: 2
медтехник
На заявках
Российская Федерация

Тула
Добрый день.
Может кто сталкивался: аппарат MINDRAY dp 50, излучатель 75L38EA, при подключении к аппарату появляются полосы, вроде, как работает, но через 5 сек изображение пропадает с датчика.

PsytekkДата: Вторник, 03.Мар.2020, 09:19 | Сообщение # 6
Стажер
У вас сообщений: 6
Техник
На заявках
Российская Федерация

Екатеринбург
Цитата ahell ()
Может кто сталкивался: аппарат MINDRAY dp 50, излучатель 75L38EA, при подключении к апарату появляются полосы, вроде, как работает, но через 5 сек изображение пропадает с датчика.
90% Probe board на ней высокое.

RavshanmedДата: Четверг, 02.Апр.2020, 10:44 | Сообщение # 7
Заглянувший
У вас сообщений: 2
Инженер - электронщик
На заявках
Таджикистан

Худжанд
Добрый день.
Может у кого-нибудь найдётся схема Mindray DP50. Проблема в плате, определяется датчик, но нет излучения (на всех датчика).
Благодарен за любую помощь.

thestingerДата: Четверг, 14.Май.2020, 11:22 | Сообщение # 8
Участник
У вас сообщений: 47
12 лет
На заявках
Российская Федерация

Красноярск
Доброго времени суток, коллеги.
Есть данный аппарат, не глянув, обещал настроить отправку снимков на комп, а сканер не на винде оказался. Раздобыл ultraassist, ставлю, настраиваю и аппарат говорит, что сервер istorage не в сети, порты менял, сканер на комп ломится нормально, но, видимо, комп в ответ ничего не шлёт. Есть какая альтернатива забрать с него снимки? Через карту захвата это крайний случай, на который не хочется идти.


Сообщение отредактировал thestinger - Четверг, 14.Май.2020, 11:23

vponomarevДата: Пятница, 26.Июн.2020, 17:18 | Сообщение # 9
Стажер
У вас сообщений: 10
техник
На заявках
Российская Федерация

Russia
Добрый день!
Mindray DP-50 при включении сообщает, что "Real time clock battery life is approaching"
Как я понимаю, садится батарейка часов.
Вскрыть прибор сейчас возможности нет, на вскрытие хочу сразу с батарейкой прийти.

Никто не подскажет, какая там батарейка на часах стоит?
Вынимать её можно без последствий? Ничего не слетит при этом?
Заранее спасибо.

vponomarevДата: Четверг, 02.Июл.2020, 13:43 | Сообщение # 10
Стажер
У вас сообщений: 10
техник
На заявках
Российская Федерация

Russia
Сам с собой поговорю я тихо ...

Может кому пригодится - батарейка обычная CR2032 3V.
При замене, вроде, ничего не испортилось.

lavrentyiДата: Среда, 26.Авг.2020, 10:29 | Сообщение # 11
Стажер
У вас сообщений: 26
инженер по ремонту медтехники
На заявках
Российская Федерация

Москва
ahell, Добрый день.
///Может кто сталкивался: аппарат MINDRAY dp 50, излучатель 75L38EA, при подключении к аппарату появляются полосы, вроде, как работает, но через 5 сек изображение пропадает с датчика.///

Вам победить удалось? Один в один проблема.
Куда копнуть, подскажите, пожалуйста ...
При подключенном датчике высокие стоят +84/-93, +76/-76. Но стоит кликнуть выбранный датчик появляется ИЗО линзы и через 2 секунды, а то и менее, ИЗО линзы пропадает.


Сообщение отредактировал lavrentyi - Среда, 26.Авг.2020, 12:18

AlexmikДата: Среда, 26.Авг.2020, 15:39 | Сообщение # 12
Завсегдатай
У вас сообщений: 196
литотриптор Dornier
На заявках
Украина

Одесса
Большая разница напряжений: не встречал, чтобы так отличались.

lavrentyiДата: Четверг, 27.Авг.2020, 09:50 | Сообщение # 13
Стажер
У вас сообщений: 26
инженер по ремонту медтехники
На заявках
Российская Федерация

Москва
Я рад, что хоть кто-то откликнулся ...
Да, разница в плечах примерно 11 вольт ... На других аппаратах в этих цепях я встречал до 7 вольт разницы. Это никак не сказывалось на нормальной работе. Эти напряжения нужны для питания затворов высоковольтных сдвиговых регистров в данном случае HV2301
(Для повышения скорости переключения выходных ключей в самом чипе). Более 95V никуда не используется. Так как потенциал отрицательного плеча = -83,5V, что значительно ниже -76,3V, смею предположить, что цепь нормальная. Хотя по задумке инженеров, для нормального скоростного переключения данная линия напряжений должна быть выше цепей рабочего сигнала на 20V. Всё равно по ней пробегусь, проверю ...

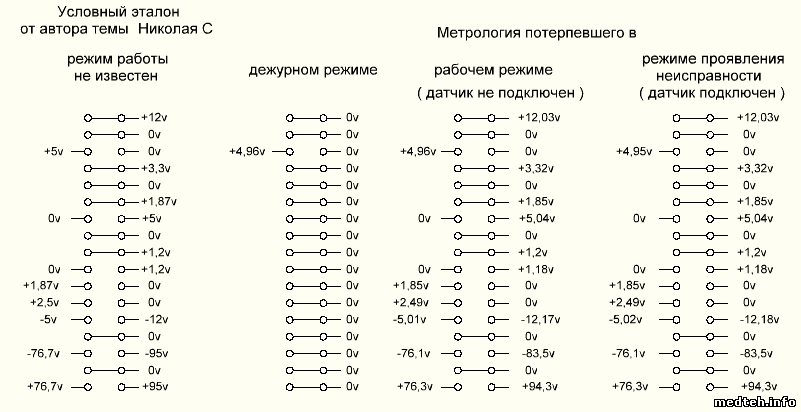

Прилагаю метрологию потерпевшего:

.
Проверил линию -95 на плате преобразователей. Выявил парочку литиков 22х100V, у одного ESR 1,4 Om, у другого 1,7 Om.
Поменял на новые ... Ситуация не поменялась. Всё по-прежнему. В плече как было -83,5, так и осталось. Дальше отсоединил линии 76V и 95V между платой преобразователей и основной платой. Провёл метрологию по высоковольтным линиям на плате преобразователей.
На линии 76V присутствует +76,1/-76,1, на линии 95V присутствует +94,1/-94,1. Смею предположить, что просадочка присутствует в нагрузке, а не в БП. Рождается также вопрос: связана ли эта просадка с неисправностью в целом. Кто, что скажет?

.
Далее ... Всё восстановил ... Снял плату селектора. Теперь при включении аппарата на линии 76 наблюдается +76,3/-76,3.
На линии 95 наблюдается +94,8/-94,8. Напряжения стоят не колыхаются, аппарат прогнал 5 минут.
То, что и требовалось доказать.
Перехожу к селектору. Может здесь кто-нибудь, что-нибудь подскажет. Хоть дорогой какой двигаться? ...

.
Провёл ещё одну метрологию. На линию -95 повесил вольтметр и стал смотреть в какой момент 94 падает до 83.
Оказывается падение напряжения наблюдается в момент, когда рабочая точка программы при загрузке входит в рабочий режим.
Это даёт понять, что подсаживает напряжение не керамика или литик, а именно чипец. Данный тест провёл несколько раз. С другой стороны, при подключенном датчике в первый момент времени злосчастных пару секунд, проводя по линзе датчика, видно равномерное ИЗО. Не освещённых секторов нет. Это говорит о том, что все чипы пропускают через себя сигналы. Вообще ступор.

lavrentyi, обратите внимание на информацию для руководства в преамбуле сообщения 1.


Сообщение отредактировал lavrentyi - Пятница, 28.Авг.2020, 13:20

lavrentyiДата: Пятница, 28.Авг.2020, 08:28 | Сообщение # 14
Стажер
У вас сообщений: 26
инженер по ремонту медтехники
На заявках
Российская Федерация

Москва
Всем привет.
Продолжаю свою эпопею.
Начал демонтаж чипов по одному с проверкой на вшивость после каждого сдутого.
И что вы думаете? После демонтажа чипа с 6 позиции остался один чип в позиции 2. На одном чипе все колосится.
Пока продолжаю работать. Надо бы на досуге подумать как из линии в 10-16 чипов найти засранца, не выпаивая все подряд. Поднимать лапы как вариант. Но я его чего-то побоялся. После ещё отпишусь. Наверняка кто-то из моих прописаных трудов найдёт для себя что-то интересное.

Администратор не ругайте меня. Я исправлюсь.

Не надо из короткого описания ремонта делать душещипательный роман ... Не отвлекайтесь на писанину, напишите конкретно уже по результатам завершённой работы.

.
Смонтировал все старые чипы за исключением чипа с 6ой позиции.. Под рукой чипа на замену нет.. От своихсобратьев чип отличается наличием на кристале сливных резисторов.

Выводы: Если аппарат при включении или подсоединении датчика кратковременно выдаёт рабочее ИЗО - то смотри плату селектора.
В ней ищи крякнувший чип HV2301.

Отдельное СПАСИБО завсегдатаю Alexmik. См. пункт 2.11 Правил по созданию тем и написанию в темах сообщений.

.
Пока так ... А потом будем, отсекая, ждать благополучной концовки ... Не увлекайтесь эпистолярными излияниями ... Особенно в виде постов-хвостов!


Сообщение отредактировал lavrentyi - Пятница, 28.Авг.2020, 08:32

Fritz4RДата: Четверг, 15.Июл.2021, 10:01 | Сообщение # 15
Стажер
У вас сообщений: 7
инженер
На заявках
Российская Федерация

Симферополь
Цитата Ravshanmed ()
Может у кого-нибудь найдётся схема Mindray DP-50. Проблема в плате, определяется датчик, но нет излучения (на всех датчика).
Была такая же проблема. Всё оказалось очень просто. Шлейф идущий от БП на плату был вставлен не той стороной. Его просто выдавливало из коннектора, и в конечном итоге часть шлейфа вылезла, ну и, естественно, пропала часть питания. На заводе китайца не смутило, что штекер не лезет в разъём, и он запихнул его с силой.

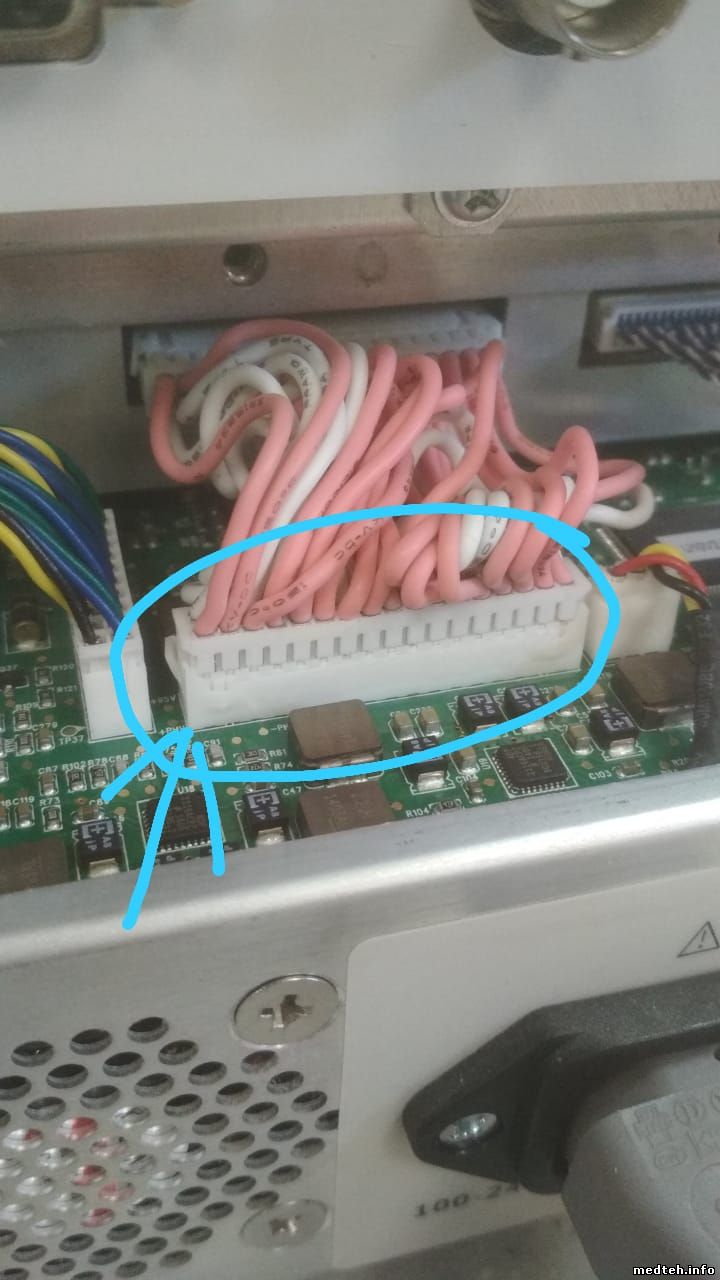

На фото видно как выдавило разъём.


Николай_СДата: Вторник, 27.Июл.2021, 12:58 | Сообщение # 16
Стажер
У вас сообщений: 35
Сервисный инженер
На заявках
Российская Федерация

г.Дзержинск Нижегородской обл.
Цитата lavrentyi ()
Начал демонтаж чипов по одному с проверкой на вшивость после каждого сдутого.

Мдя... Работёнка ещё та! biggrin
Есть метод диагностики гораздо проще:
- Проверяем лог системы. Если в нём указана ошибка HV, то это почти наверняка
Цитата lavrentyi ()
крякнувший чип HV2301

- Отпаивая от HV по порядку ноги HV2301, находим подтекающий чип и меняем его.
Для любителей "неинвазивной" диагностики, берём ИК-пирометр с хорошим разрешением и смотрим на включенные мультиплексоры. Тот, что сильнее всего греется - дохлый.

P.s. Мультиплексоры удалось найти и заказать только на предприятии-изготовителе.
