Ремонт датчиков всех типов/моделей УЗИ-аппаратов
DenkotДата: Четверг, 29.Июл.2010, 07:50 | Сообщение # 1
OFFлайн
Российская Федерация

.
ВНИМАНИЕ! Прежде чем писать что-то своё в этой теме обязательно прочтите её с самого начала - возможно об этом уже есть информация в теме - дважды и более мусолить одно и тоже не нужно,
и излагайте свои мысли (вопросы/ответы) сразу же полностью по существу рассматриваемой проблемы, а не нудно по каплям с цитатами, иначе полезная тема получится утомительно длинной!


. В этой теме собрана вся информация о проблемах с датчиками УЗИ-аппаратов всех типов и моделей, ссумирован весь опыт их решения, даны технологические приёмы по устранению дефектов и неполадок, и это для того, чтобы в будущем облегчить участникам и посетителям Форума медтехников поиск ответов на их текущие вопросы.

. ВНИМАНИЕ ! Прежде, чем изложить в этой теме своё сообщение (пост), проследите за тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было!
. В противном случае –
потрудитесь найти на Форуме тему с нужной вам тематикой! И ТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!

. Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодите посты-хвосты (вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, череда только своих новых постов с этой информацией) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будет нудно и тошно читать ...
. А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли!
. И ещё к сведению и обязательному исполнению см. по ссылке это ТРЕБОВАНИЕ (с.20) ! Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, не кичитесь ею! ...

Есть тема: "Проблемы с датчиками ап-тов УЗИ моделей Vivid компании GE".


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу

GreefДата: Среда, 15.Июл.2015, 13:24 | Сообщение # 201
Заглянувший
У вас сообщений: 2
Инженер
OFFлайн
Российская Федерация

Москва
Насчет первого, проблема найти аналогичный, да еще чтоб его дали разобрать))
У меня уже возникала идея найти аналогичный датчик но убитый и просто переставить этот кабель, но поиски в интернете ничего не дают(((

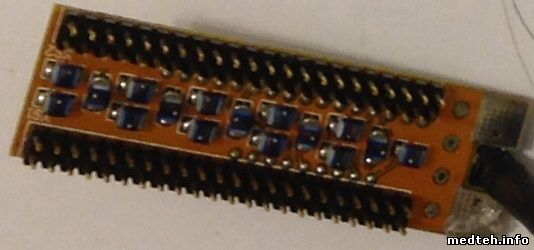

Насчет второго возможно так как там на плате есть много катушек которые от пинов идут на массу, но все равно непонятно куда их подкидывать

Don_ValentinoДата: Четверг, 23.Июл.2015, 15:09 | Сообщение # 202
Стажер
У вас сообщений: 10
Сервисный инженер
OFFлайн
Украина

Черновцы
Датчик конвекс 3Д на Мэдисоне.
3D4-8ET показывает картинку только при наклонённом датчике. Если датчик не по нормали к телу - то работает (саааааамым краем). Можно даже при наклоне датчика почувствовать, что внутри что-то "буцкает". Масло не вытекало. Никаких видимых повреждений нет.
Кто-то их чинит? Или покрасить в зелёный и выбросить?

AlexmikДата: Пятница, 24.Июл.2015, 14:51 | Сообщение # 203
Участник
У вас сообщений: 198
литотриптор Dornier
OFFлайн
Украина

Одесса
Раньше в Виннице были представители фирмы Медман, может они там остались. Или Мединтерсервис в Киеве.

Vit3375Дата: Вторник, 08.Сен.2015, 11:02 | Сообщение # 204
Стажер
У вас сообщений: 17
инженер
OFFлайн
Российская Федерация

Москва
Всем добрый день, я в последнее время поверхность датчиков ремонтирую обычной белой изолентой, очищаю кристал от остатков старой "резины", приклеиваю изоленту (без доп клеев, только на ее липкую собственную основу), лишнее по краям отрезаю аккуратно скальпелем и по самим краям прохожусь кисточкой с суперклеем (чтобы по краям не обдиралась изолента).

К сожалению фото под рукой нету, но выходит вполне аккуратно, качество не падает и долговечно.

sibrovДата: Четверг, 10.Сен.2015, 21:23 | Сообщение # 205
Участник
У вас сообщений: 67
медтехник
OFFлайн
Украина

Харьков
Цитата Vit3375 ()
я в последнее время поверхность датчиков ремонтирую обычной белой изолентой, очищаю кристал от остатков старой "резины", приклеиваю изоленту (без доп клеев, только на ее липкую собственную основу), лишнее по краям отрезаю аккуратно скальпелем и по самим краям прохожусь кисточкой с суперклеем (чтобы по краям не обдиралась изолента).

К сожалению фото под рукой нету, но выходит вполне аккуратно, качество не падает и долговечно.

Если возможно - фото в студию! Плз., и подробнее о ремонте!

РОМУЛДата: Пятница, 11.Сен.2015, 12:24 | Сообщение # 206
У вас сообщений: 829
Ультразвук
OFFлайн
Украина

***
Vit3375, Вы мне только одно скажите: датчики после этого правильную метрологию проходили (не имеется ввиду "для галочки")?

Uvarov63Дата: Воскресенье, 13.Сен.2015, 19:27 | Сообщение # 207
Участник
У вас сообщений: 76
Инженер мед оборудования
OFFлайн
Российская Федерация

Самара
Цитата Vit3375 ()
Всем добрый день, я в последнее время поверхность датчиков ремонтирую обычной белой изолентой, очищаю кристал от остатков старой "резины", приклеиваю изоленту (без доп клеев, только на ее липкую собственную основу), лишнее по краям отрезаю аккуратно скальпелем и по самим краям прохожусь кисточкой с суперклеем (чтобы по краям не обдиралась изолента).

К сожалению фото под рукой нету, но выходит вполне аккуратно, качество не падает и долговечно.


)))))) biggrin Зачет))))

Вообще задача датчика - правильная визуализация, включая положение объекта, расстояние и прочее. Задача акустической линзы правильная фокусировка + защита согласующего слоя и матрицы от внешних воздействий. При неправильной фокусировке будет неправильное изображение + неправильные измерения. Можно провести аналогию с тонометром - измеряет давление - измеряет, цифры отображает - отображает, и пофиг, что там погрешность 50% от реальных значений))) Все таки слово работает - это когда соблюдены все требования метрологические + безопасности. Так как после такого ремонта необходимо проверять датчик на токи утечек (по безопасности). Так же проверять метрологические характеристики датчика после ремонта - тем самым Вы будете знать реальное отклонение от стандарта.


Сообщение отредактировал Uvarov63 - Понедельник, 14.Сен.2015, 07:43

Vit3375Дата: Понедельник, 14.Сен.2015, 09:13 | Сообщение # 208
Стажер
У вас сообщений: 17
инженер
OFFлайн
Российская Федерация

Москва
Цитата РОМУЛ ()
Vit3375, Вы мне только одно скажите: датчики после этого правильную метрологию проходили (не имеется ввиду "для галочки")?


честно говоря гормедтехника пока не приезжала после переделки

highvoltageДата: Понедельник, 14.Сен.2015, 13:56 | Сообщение # 209
Стажер
У вас сообщений: 13
инженер
OFFлайн
Российская Федерация

Не столица
Добрый день!
Куплю
Датчик EC9-5/10 для аппарата УЗИ Ultrasonix.
Датчика для аппарата УЗИ Ultrasonix.
Внутриполостной микроконвексный датчик 5-9МГц/10 мм Клинические применения: трансректальные и трансвагинальные исследования

Пишити лс.

EllarKatarДата: Четверг, 17.Сен.2015, 15:30 | Сообщение # 210
Стажер
У вас сообщений: 9
Инженер по Рентген и УЗД
OFFлайн
Украина

Киев
Доброго времени суток. Господа форумчяни выскажите пожалуйста свое мнение по поводу данного случая.

Есть некий линейный датчик L8 (на частоты от 4 до 10 МГц) к аппарату Logiq 3 pro, неисправность заключается в чястичной потере изображения исследования: (извените за качество фото)
На третьем фото, та где нет изображение, в районе слепой зоны осуществлялся нажим на головку датчика.
Про фото рентгена извиняюсь сейчас нет возможности нормально сканировать, нормальные фото выложу завтра.
С подобными проблемами не встречался, интересует также причины возникновения поперечных полос.

EllarKatarДата: Четверг, 17.Сен.2015, 15:50 | Сообщение # 211
Стажер
У вас сообщений: 9
Инженер по Рентген и УЗД
OFFлайн
Украина

Киев
Ладно раз нельзя по нормальному скинуть фото (не позволяет статус) тогда теги:

http://s013.radikal.ru/i322/1509/1d/9cd214d62e55.jpg
http://s014.radikal.ru/i327/1509/c2/ee569ec76e92.jpg
http://s017.radikal.ru/i402/1509/9b/aef88f7bf87b.jpg
http://s008.radikal.ru/i303/1509/de/416da651ad66.jpg
http://s019.radikal.ru/i634/1509/7d/85972c95ccf5.jpg
http://i024.radikal.ru/1509/1f/23ee6c0f844c.jpg
http://s017.radikal.ru/i402/1509/34/040344b0e53b.jpg

olko13Дата: Четверг, 17.Сен.2015, 23:05 | Сообщение # 212
У вас сообщений: 825
инженер
OFFлайн
Украина

Львов
На вскидку - банальное отслоение аккустической линзы.Лечится - переклейкой.

EllarKatarДата: Пятница, 18.Сен.2015, 10:04 | Сообщение # 213
Стажер
У вас сообщений: 9
Инженер по Рентген и УЗД
OFFлайн
Украина

Киев
А можно подробнее про метод лечения.
Исходя из содержания данной темы линзу линейного датчика можно заново отлить из герметика (проще чем конвексний с изгибом), предварительно удалив остатки заводской.
Про проклейку бракованной заводской линзы в местах отслоения некто не упоминал.
Поскольку многие говорят что "заливка" линзы не лучший вариант для высокочастотного датчика хотелось бы узнать как делают такие ремонты именно для ВЧ датчиков.

EllarKatarДата: Пятница, 18.Сен.2015, 10:12 | Сообщение # 214
Стажер
У вас сообщений: 9
Инженер по Рентген и УЗД
OFFлайн
Украина

Киев
В учреждении где я работаю уже делали проклейку акустической линзы без замени заводской. При чем результат не впечатляет (поверхность имеет випуклость в месте клейки) но изображение не искажено, также аппарат проходил метрологическую аттестацию.
Можно било обратится в эту фирму за ремонтом, если бы не сума оплати в > 12000 грн. для гос. учреждения.

Kota911Дата: Среда, 07.Окт.2015, 12:28 | Сообщение # 215
Заглянувший
У вас сообщений: 1
Инженер
OFFлайн
Украина

Киев
Доброго времени суток!

Подскажите, пожалуйста.. Имеется в наличии фазированный датчик (1-5 МГц) к аппарату Alpinion (Корея). Возникла такая проблема: посередине линзы появилось маленькое вздутие (судя по всему воздух), и на изображении гиперэхогенная (белая) вертикальная полоса толщиною в палец. В цветном допплере это полоса полностью заливается шумами типа эффекта "конфетти".

Понятно, что в идеале необходима полная замена линзы, но с помощью герметика не хотелось бы ремонтировать - чтоб не упало качество изображения. Появилась идея просто проколоть этот пузырек очень тонкой иглой, чтобы вышел воздух...
Как вы думаете, поможет? Или уже деформация самой линзы помешает ей вернутся в исходное положение?

Заранее спасибо всем откликнувшимся!

pi_garikДата: Пятница, 16.Окт.2015, 00:08 | Сообщение # 216
Стажер
У вас сообщений: 19
инженер
OFFлайн
Беларусь

минск
У вас скорее проблема с кристаллами или экраном кабеля. Если бы под покрытием был воздух - на экране было бы затемнение... У Вас же, либо расфазировка либо ловит помехи. Попробуйте в одну руку взять датчик а другой дотронуться до корпуса аппарата. Если полоса станет меньше - тогда однозначно экран кабеля. Если же нет - ищите новый датчик.

hachaturДата: Понедельник, 19.Окт.2015, 16:19 | Сообщение # 217
Заглянувший
У вас сообщений: 1
Менеджер
OFFлайн
Украина

Киев
Помогите, пжлста, советом к кому обратиться в Киеве для качественного ремонта. Начала протираться по краям линза. Фото прилагаю.

omt-74Дата: Понедельник, 19.Окт.2015, 17:16 | Сообщение # 218
Завсегдатай
У вас сообщений: 252
инженер
OFFлайн
Российская Федерация

???

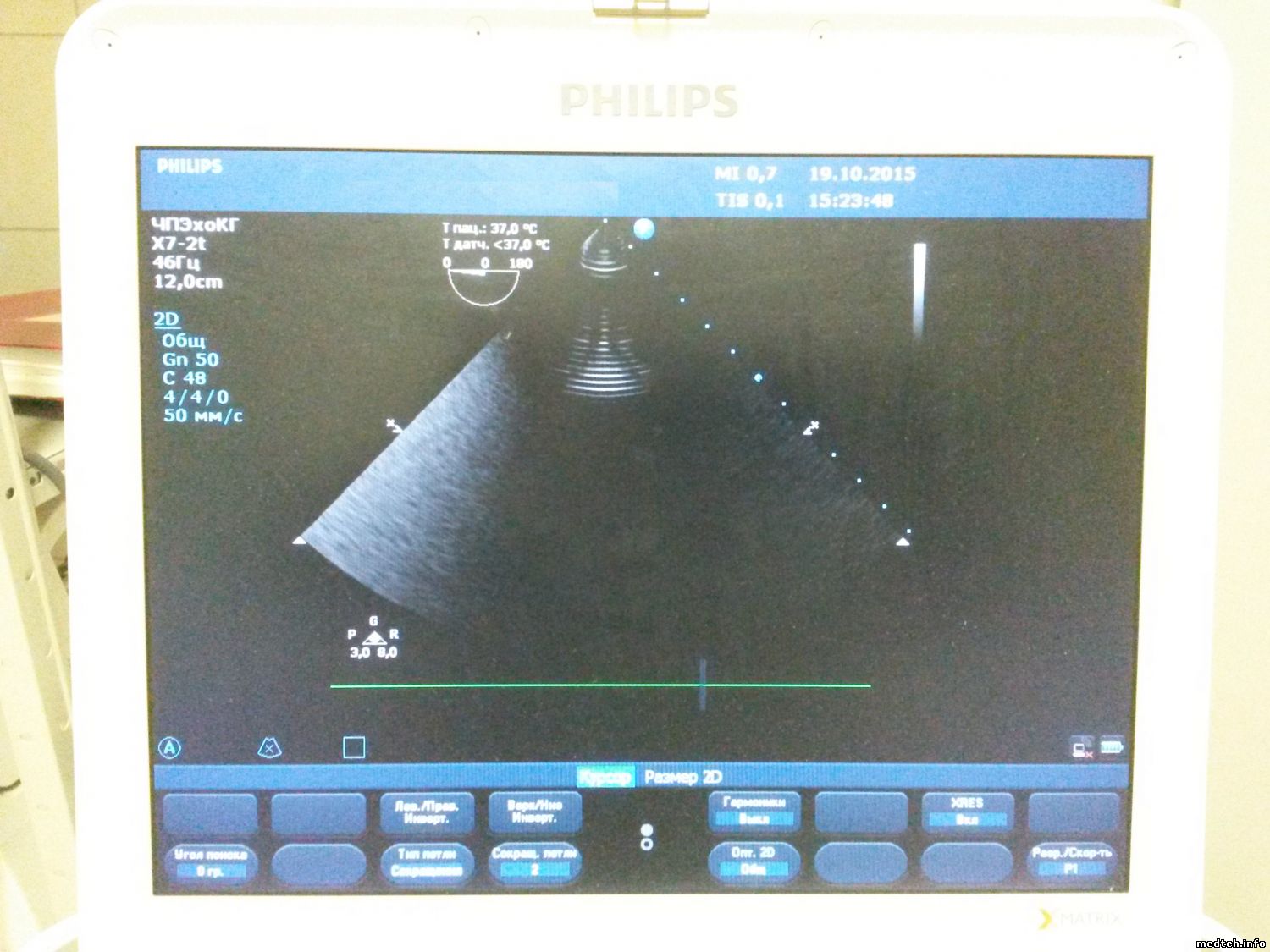

Доброго времени суток. Кто-нибудь сталкивался с неисправностями чреспищеводных датчиков. Конкретно интересует Philips X7-2t. Фото изображения с датчика прилагаю. Мое предположение - отслоение линзы. Кто что думает, возможно ли отремонтировать?

odis_eyДата: Вторник, 03.Ноя.2015, 15:33 | Сообщение # 219
Стажер
У вас сообщений: 4
Инженер по ремонту медоборудования
OFFлайн
Украина

Одесса

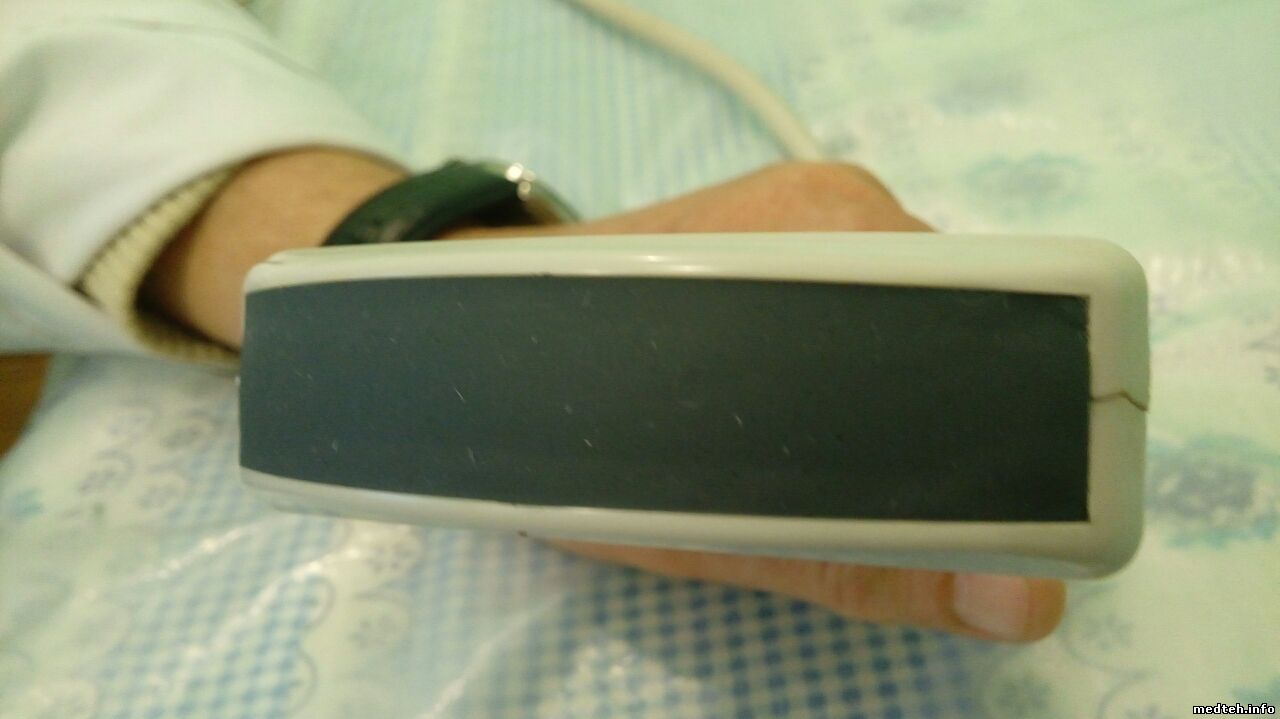

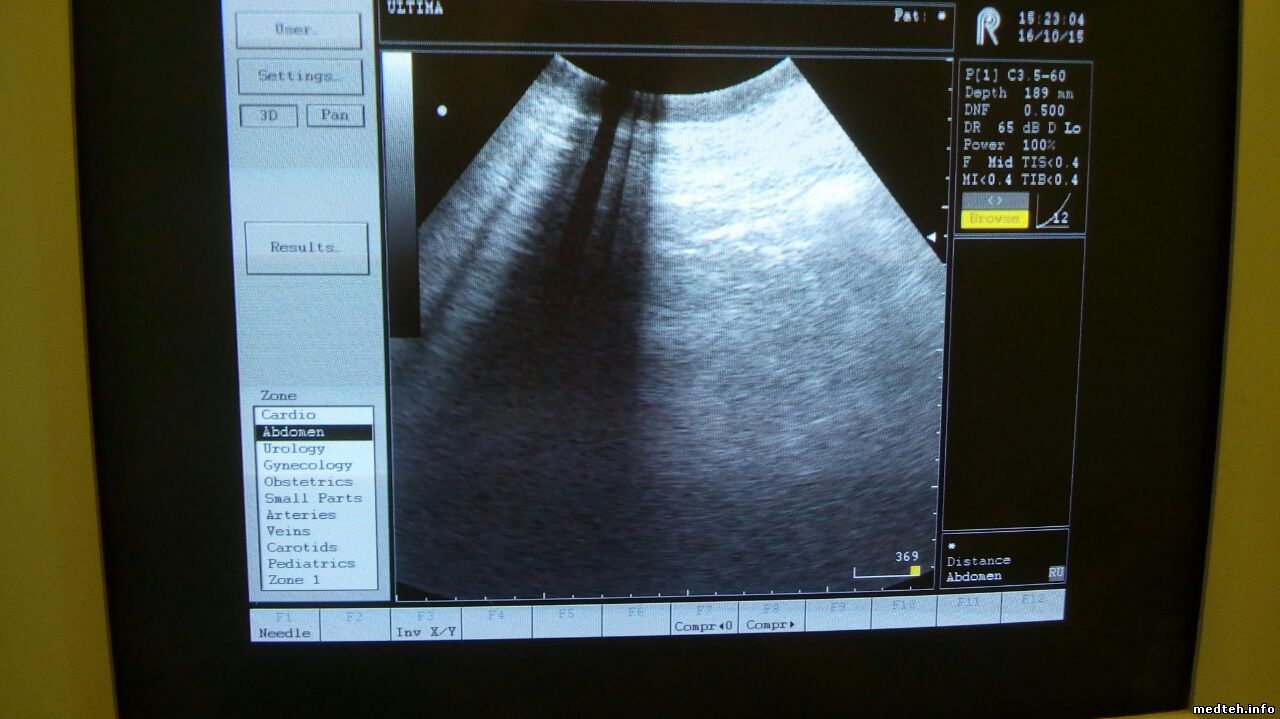

Добрый день, помогите поставить диагноз данному девайсу. Принесли датчик с треснутым корпусом у линзы. Как сказал хозяин датчика, офицалы сказали заклеить клеем. Он так и сделал. Есть предположение что у него отбиты кристалы. Потому как он немножко погремушку напоминает.. У кого есть какие мнения? Заранее спасибо)

AlexmikДата: Среда, 04.Ноя.2015, 16:26 | Сообщение # 220
Участник
У вас сообщений: 198
литотриптор Dornier
OFFлайн
Украина

Одесса
С вероятностью,процентов 90- трещина в корпусе не связана с кристаллами. Разве,что ударили и он раскололся.

odis_eyДата: Четверг, 05.Ноя.2015, 10:44 | Сообщение # 221
Стажер
У вас сообщений: 4
Инженер по ремонту медоборудования
OFFлайн
Украина

Одесса
Цитата Alexmik ()
С вероятностью,процентов 90- трещина в корпусе не связана с кристаллами. Разве,что ударили и он раскололся.

Это понятно что ударили. А что по картинке с экрана УЗИ аппарата сказать можно? Почему такие выпадения есть?

AlexmikДата: Четверг, 05.Ноя.2015, 11:23 | Сообщение # 222
Участник
У вас сообщений: 198
литотриптор Dornier
OFFлайн
Украина

Одесса
Цитата odis_ey ()
Это понятно что ударили. А что по картинке с экрана УЗИ аппарата сказать можно? Почему такие выпадения есть?

Если при прижиме данного места , появляется картинка-то это воздух,если нет-то не работает кристалл(сам кристалл или обрыв провода).

SamilДата: Понедельник, 09.Ноя.2015, 14:53 | Сообщение # 223
Заглянувший
У вас сообщений: 2
техник
OFFлайн
Российская Федерация

Воронеж
Цитата Alexmik ()
Если при прижиме данного места , появляется картинка-то это воздух

Качество изображения рассматриваем или по факту наличия изображения?

AlexmikДата: Вторник, 10.Ноя.2015, 10:35 | Сообщение # 224
Участник
У вас сообщений: 198
литотриптор Dornier
OFFлайн
Украина

Одесса
Как вы оцените качество УЗ изображения на 5-10 мм участке?
Цитата Samil ()
Качество изображения рассматриваем или по факту наличия изображения?

SamilДата: Суббота, 14.Ноя.2015, 08:56 | Сообщение # 225
Заглянувший
У вас сообщений: 2
техник
OFFлайн
Российская Федерация

Воронеж
Цитата Alexmik ()
Как вы оцените качество УЗ изображения на 5-10 мм участке?

В том-то и дело что никак, отсюда и вопрос. На практике столкнулся первый раз, но логика подсказывает, что изображение либо будет, либо нет. В принципе так и оказалось.

gelikaonДата: Понедельник, 16.Ноя.2015, 19:54 | Сообщение # 226
Участник
У вас сообщений: 128
инженер по медицинскому оборудовани
OFFлайн
Беларусь

Минск
Добрый день. У основания датчика постоянно переламывается изоляция провода. Чем только не пробовал клеить. Хватает на 1-2 дня. Есть ли "лекарство" от данной "болезни"?

pi_garikДата: Среда, 02.Дек.2015, 22:15 | Сообщение # 227
Стажер
У вас сообщений: 19
инженер
OFFлайн
Беларусь

минск
конечно есть. разобрать датчик, зафиксировать(при необходимости распаять кабель) все как следует... вот и все... остальное,- как мертвому припарка... будет ломаться...

olko13Дата: Пятница, 04.Дек.2015, 12:24 | Сообщение # 228
У вас сообщений: 825
инженер
OFFлайн
Украина

Львов
Цитата gelikaon ()
Добрый день. У основания датчика постоянно переламывается изоляция провода. Чем только не пробовал клеить. Хватает на 1-2 дня. Есть ли "лекарство" от данной "болезни"?

В этой теме я уже писал о таких случаях. вернитесь на пару страниц назад и почитайте.

seabeeДата: Пятница, 04.Дек.2015, 17:49 | Сообщение # 229
У вас сообщений: 1286
инженер
OFFлайн
Российская Федерация

Сибирь
Ошибка-перегрев Probe,может это перегрев УЗИ а не датчика?

РОМУЛДата: Пятница, 04.Дек.2015, 18:33 | Сообщение # 230
У вас сообщений: 829
Ультразвук
OFFлайн
Украина

***
seabee, нет, именно датчика!!! Особенно, если датчик трансэзофагеальный. И это может служить причиной нанесения пациенту термического ожога diablo

seabeeДата: Суббота, 05.Дек.2015, 05:47 | Сообщение # 231
У вас сообщений: 1286
инженер
OFFлайн
Российская Федерация

Сибирь
Так эта ошибка сразу появляется при включении.

prorokvmДата: Понедельник, 28.Дек.2015, 11:50 | Сообщение # 232
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск

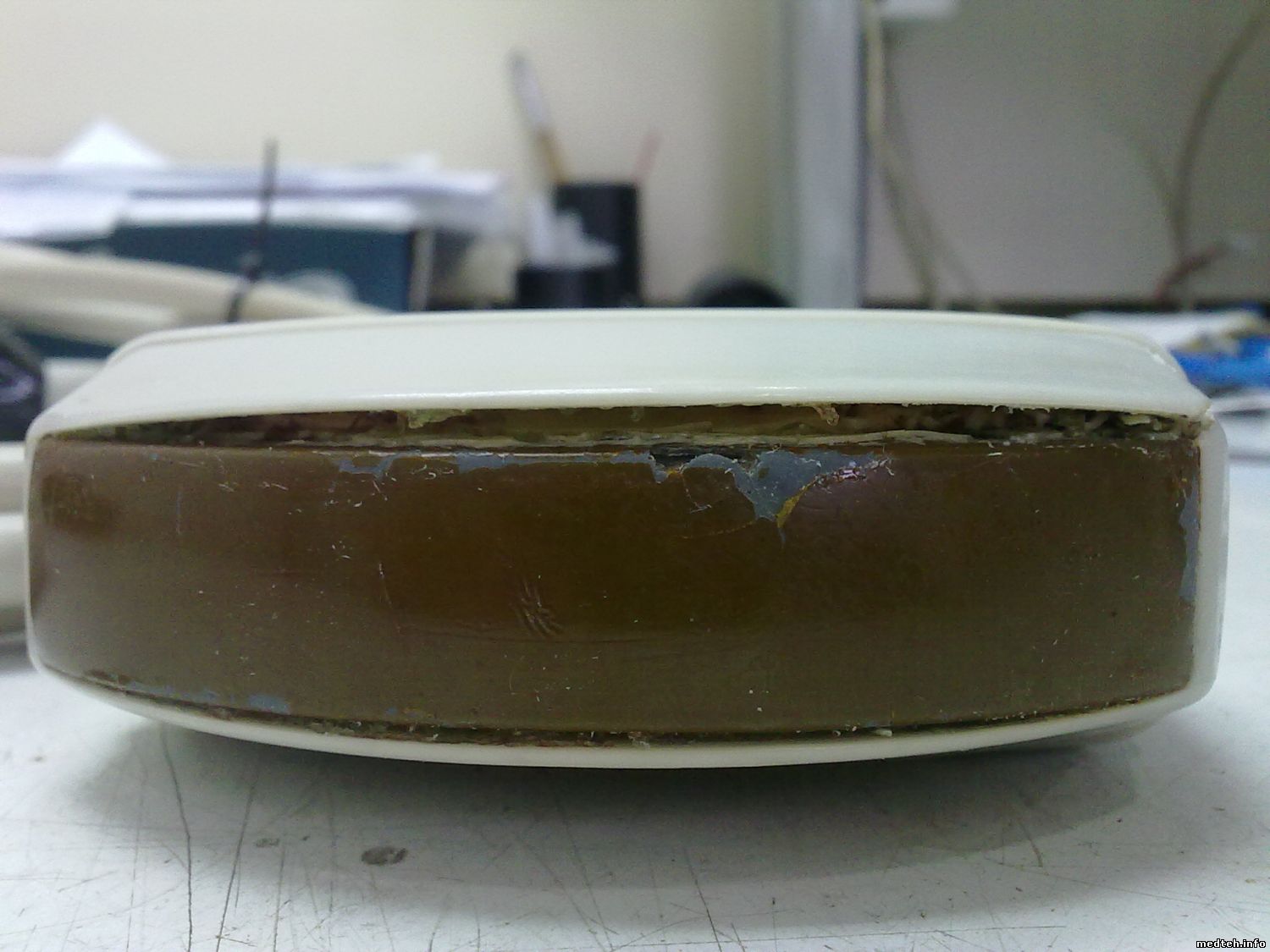

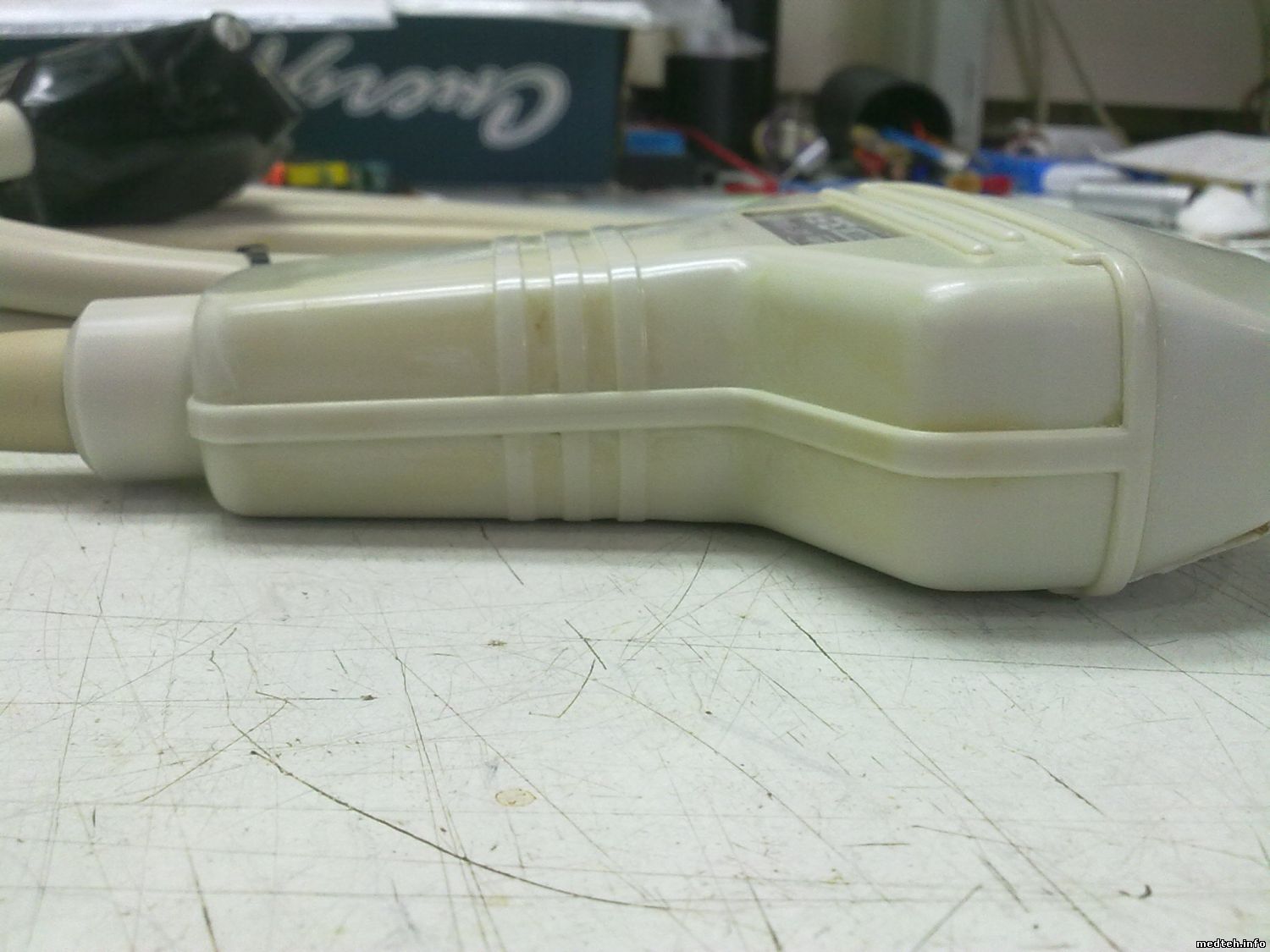

Имеется поврежденный датчик от Aloka, который просят починить. Требуется совет; как разобрать корпус, расколоть(?) и "стоит ли овчинка выделки"? Верхняя, пластмассовая, часть датчика, которая повреждена, шевелится относительно нижней в широкой части ( пробовал стоматологическим шпателем поддевать) , но на торцах датчика сидит мертво.


Сообщение отредактировал prorokvm - Понедельник, 28.Дек.2015, 12:36

olko13Дата: Понедельник, 28.Дек.2015, 13:45 | Сообщение # 233
У вас сообщений: 825
инженер
OFFлайн
Украина

Львов
Отламываете(срезаете) аккуратно верхнюю пластмассовую часть.Она может расколоться на две, три части. Чистите остатки клея, герметика с блока кристаллов и пластмассы. Потом, используя быстр сохнущую эпоксидку, склеиваете. Все процедуры производить предельно аккуратно, что бы не повредить блок кристалов.

yzistДата: Понедельник, 28.Дек.2015, 13:46 | Сообщение # 234
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

КАЛУГА
то что пластмасовая боковина отслоилась не страшно можно сделать хоть из эпоксидки--у вас линза повреждена -это дорого

gelikaonДата: Понедельник, 28.Дек.2015, 16:53 | Сообщение # 235
Участник
У вас сообщений: 128
инженер по медицинскому оборудовани
OFFлайн
Беларусь

Минск

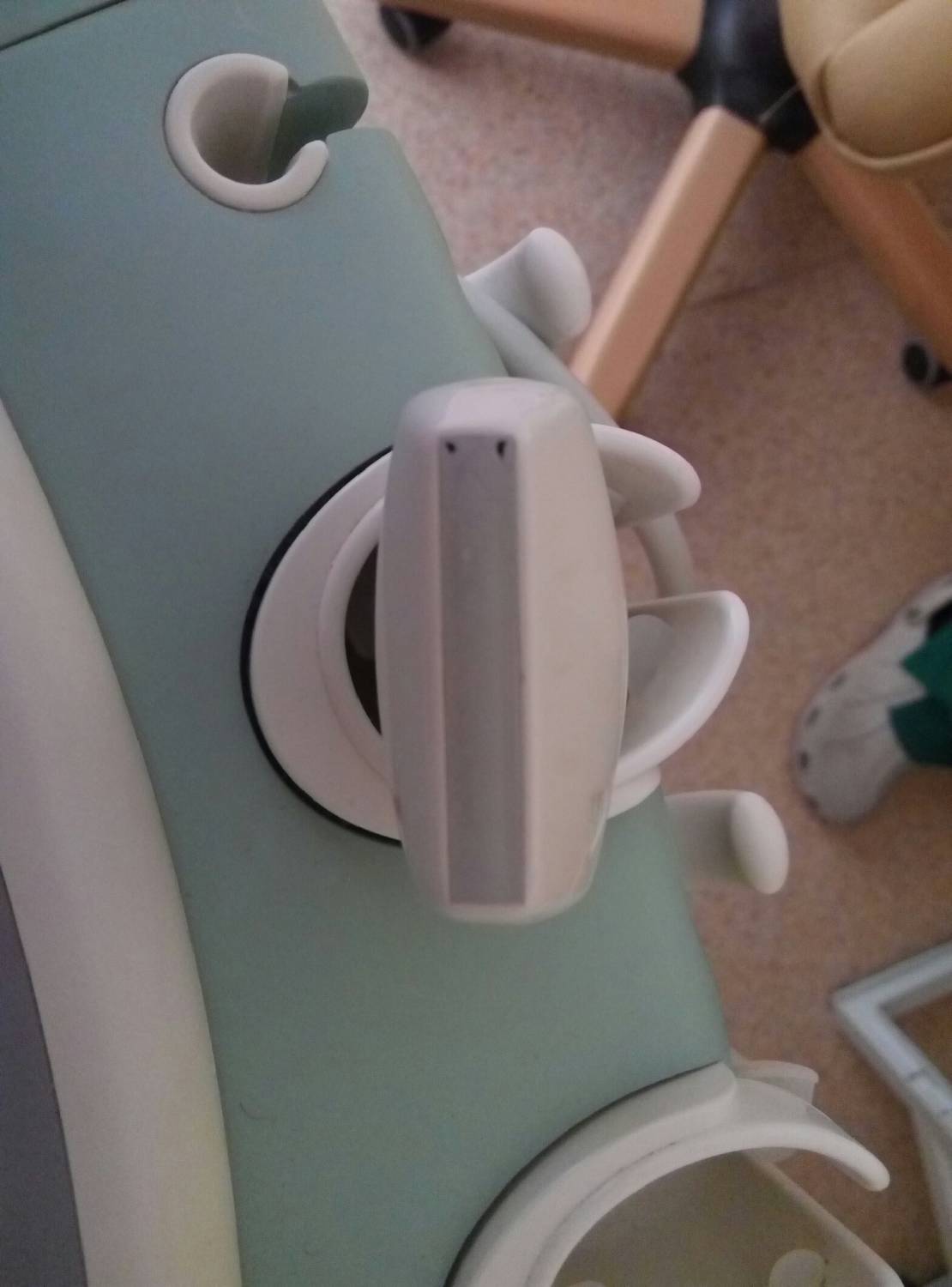

Добрый день.Подскажите, может ли гель влиять на ресурс акустической линзы?

olko13Дата: Понедельник, 28.Дек.2015, 18:15 | Сообщение # 236
У вас сообщений: 825
инженер
OFFлайн
Украина

Львов
Линза повреждена не критично, и не отслоена.При склейке боковин прикрыть смолой повреждённое место и будет работать

rustossДата: Понедельник, 28.Дек.2015, 19:30 | Сообщение # 237
Стажер
У вас сообщений: 28
Инженер
OFFлайн
Российская Федерация

Химки
Гель рекомендованный фирмой производителем датчика не влияет на износ акустической линзы.

AlexmikДата: Вторник, 29.Дек.2015, 15:30 | Сообщение # 238
Участник
У вас сообщений: 198
литотриптор Dornier
OFFлайн
Украина

Одесса
Цитата gelikaon ()
Добрый день.Подскажите, может ли гель влиять на ресурс акустической линзы?

Легко, пользовались давно итальянским гелем- разъедал линзу. Перешли на польский и украинский- без проблем.

gelikaonДата: Понедельник, 04.Янв.2016, 11:13 | Сообщение # 239
Участник
У вас сообщений: 128
инженер по медицинскому оборудовани
OFFлайн
Беларусь

Минск
rustoss, Alexmik, Спасибо

Uvarov63Дата: Среда, 20.Янв.2016, 11:39 | Сообщение # 240
Участник
У вас сообщений: 76
Инженер мед оборудования
OFFлайн
Российская Федерация

Самара
Цитата odis_ey ()
Добрый день, помогите поставить диагноз данному девайсу. Принесли датчик с треснутым корпусом у линзы. Как сказал хозяин датчика, офицалы сказали заклеить клеем. Он так и сделал. Есть предположение что у него отбиты кристалы. Потому как он немножко погремушку напоминает.. У кого есть какие мнения? Заранее спасибо)


На 99% пьезоэлементы вышли из строя. Только замена кристалла и верхней части корпуса.

Форум медтехников » Медицинское оборудование (тех. разделы) » УЗИ оборудование » Ремонт датчиков всех типов/моделей УЗИ-аппаратов (Проблемы, советы из опыта, технологические приёмы)
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Источник света (освет...[РемБаза (28.Мар.2024)]
2. Программа eFilm[naves (28.Мар.2024)]
3. УЗИ Mylab 50 ф.Esaote[vmpprogr (28.Мар.2024)]
4. Анализатор биохимичес...[Crossword (27.Мар.2024)]
5. Стерилизатор паровой ...[homen (27.Мар.2024)]
6. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
7. Стерилизаторы паровые...[bektyish (27.Мар.2024)]
8. Анализатор биохимичес...[ЮраВо (27.Мар.2024)]
9. Микроэлектромотор NLX...[Alex_VVO (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. BBraun Perfusor Compa...[14.Мар.2024]
3. Сервисный мануал пере...[07.Мар.2024]
4. Hitachi Noblus TECHNI...[07.Мар.2024]
5. Руководство Пользоват...[06.Мар.2024]
6. Spirometry PC Softwar...[05.Мар.2024]
7. Программа MedXImage д...[21.Фев.2024]
8. ПО MedXImage для авто...[21.Фев.2024]
9. GE MAMO COM Soft[05.Фев.2024]
10. Asian software[05.Фев.2024]
1. Биггиз123[28.Мар.2024]
2. RestorG[28.Мар.2024]
3. vmpprogr[28.Мар.2024]
4. semen81[28.Мар.2024]
5. kostushka[27.Мар.2024]
6. Avames[27.Мар.2024]
7. vyugov[27.Мар.2024]
8. avch[27.Мар.2024]
9. Ivpol[26.Мар.2024]
10. setmydream[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
