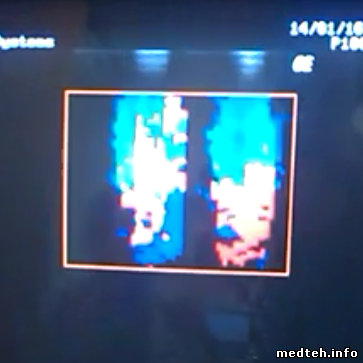

Добрый день. Подскажите, пожалуйста, узи аппарат aloka 3500, Вагинальный датчик UST 9112-5, 4-7,5 МГц: помехи и визуализация не очень...В чем может быть проблема? Можете порекомендовать техника по ремонту датчиков? пишите ttamri@mail.ru
у этой модели датчика обычная проблема - перетирание кабеля с последующим обрывом проводков прямо за муфтой. Это возникает в процессе манипулирования датчиком из-за неудачной конструкции датчика. Там смещена центровка этой муфты относительно оси датчика, т.к. у этой модели датчика рукоятка разборная датчика для биопсии, ну и к тому же для такого решения почему-то слишком короткая и жёсткая муфта. Поэтому большие нагрузки на кабель прямо за муфтой.
Если проблема в начальной стадии, то визуализация/помехи зависят от положения кабеля (пощупайте это место за муфтой - есть ли влияние на визуализацию), то можно усилить муфту и несколько продлить жизнь датчика. Если корелляции уже нет - то на последней стадии, скорее всего есть обрывы кабеля. По нашей практике в таком случае ремонт не поможет.
Ну а самое простое решение - берите новую модель датчика - UST-9124. Там таких проблем нет и стОит дешевле старой модели. Не оригиналы UST-9112-5 брать не советую - гораздо хуже по качеству визуализации (возможно будет ещё хуже, чем сейчас есть).
Дата: Четверг, 21.Янв.2016, 14:46 | Сообщение # 244
Участник
У вас сообщений: 149
инженер
OFFлайн
Российская Федерация
MСК
Вы можете обратиться на официальный сервис Алока - фирму М-Астер, в Москве. Там делают любой ремонт датчиков Алока, перепайку кабелей, подклейку линз. т. +7 (495) 611 4274 По ценам и срокам - нужно смотреть на ваш датчик. В среднем, 2 недели. Оф.сервис Aloka-Hitach, KLS-Martin

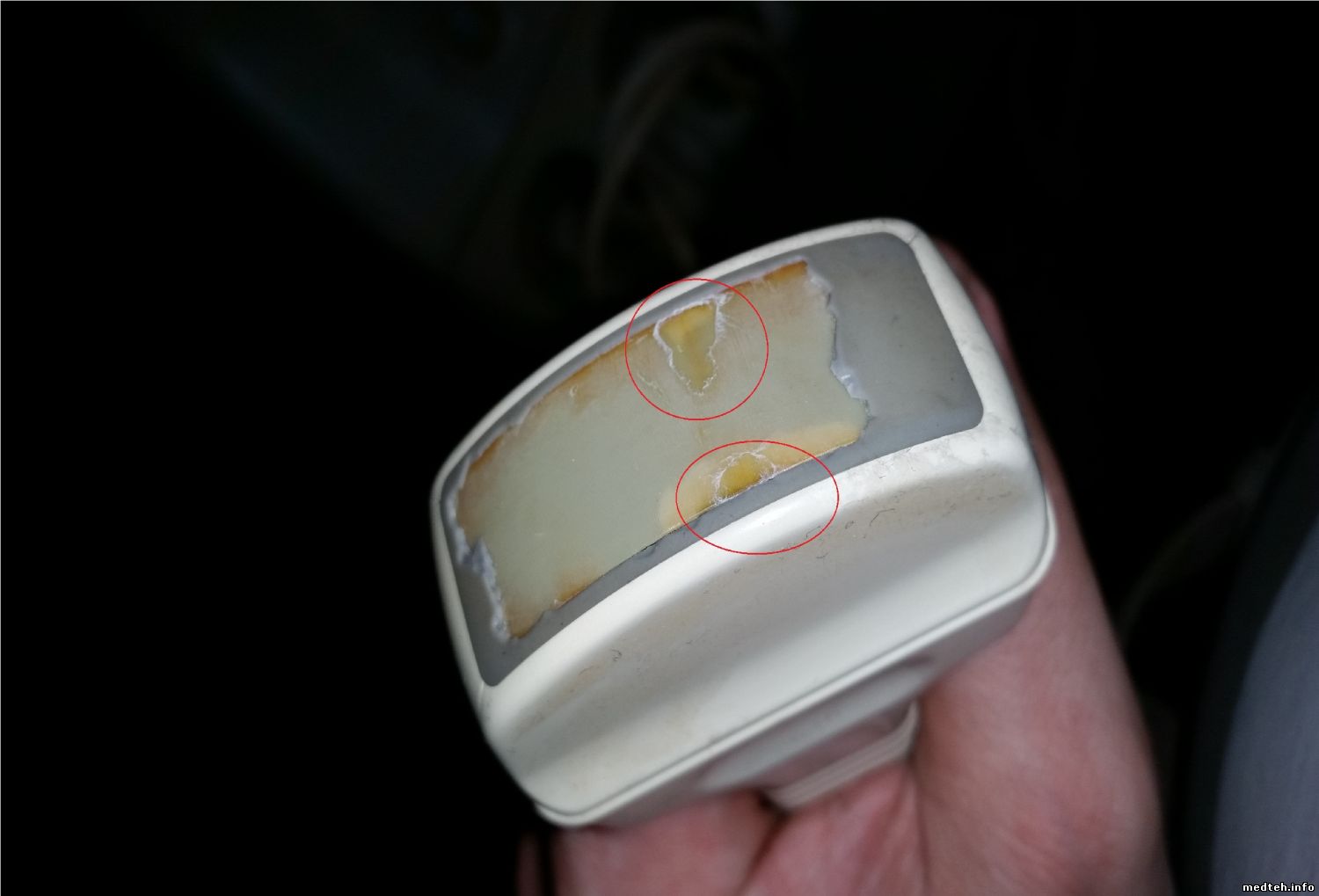

Добрый день. Есть вот такой датчик (см. фото). Как видите акустическая линза почти отсутствует, но под ней ещё какой то слой и он поврежден. Что это? Говорят что силикон. Но тогда перед нанесением герметика его надо убрать или наносить на согласующие слои его а потом только герметик? Или убрать и просто герметик нанести? И чем надо обработать поверхность перед нанесением герметика? спасибо
Добрый день. Есть вот такой датчик (см. фото). Как видите акустическая линза почти отсутствует, но под ней ещё какой то слой и он поврежден. Что это? Говорят что силикон. Но тогда перед нанесением герметика его надо убрать или наносить на согласующие слои его а потом только герметик? Или убрать и просто герметик нанести? И чем надо обработать поверхность перед нанесением герметика? спасибо

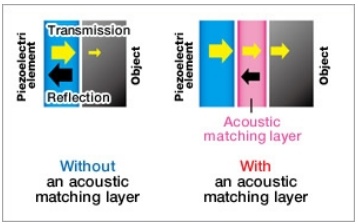

Некоторые источники сообщают, что это acoustic matching layer и служит для лучшего проникновения ультразвука в объект в виду большой разницы в акустическом импедансе между кристаллами и объектом. Некоторые источники указывают на то, что используется полиИмид толщиной 3-5 мкм, другие пишут про сочетание различных полимерных материалов (смол). Многие об этом даже и не подозревают, меняют акустическую линзу, удалив этот слой, и получают плохую проникающую способность. Хочу узнать мнение профессионалов по поводу этого слоя, а так же по поводу жидкого вещества, которое используется для создания акустической линзы (см. фото).
Дата: Четверг, 04.Фев.2016, 00:04 | Сообщение # 250
Участник
У вас сообщений: 76
Инженер мед оборудования
OFFлайн
Российская Федерация
Самара
Цитатаvalentin17 ()
Некоторые источники сообщают, что это acoustic matching layer и служит для лучшего проникновения ультразвука в объект в виду большой разницы в акустическом импедансе между кристаллами и объектом. Некоторые источники указывают на то, что используется полиИмид толщиной 3-5 мкм, другие пишут про сочетание различных полимерных материалов (смол). Многие об этом даже и не подозревают, меняют акустическую линзу, удалив этот слой, и получают плохую проникающую способность. Хочу узнать мнение профессионалов по поводу этого слоя, а так же по поводу жидкого вещества, которое используется для создания акустической линзы (см. фото).
Если нарушен согласующий слой, легче заменить кристалл целиком. Одним решением для всех датчиков вы все равно не отделаетесь. Интересно - а как "многие" меняют линзу - где они её берут? По веществу Вам тут вряд ли кто-то даст правильный ответ. Для любой организации, занимающейся подобными ремонтами, это коммерческая тайна...
Дата: Четверг, 04.Фев.2016, 00:49 | Сообщение # 251
Техник
У вас сообщений: 544
инженер
OFFлайн
Чешская Республика
Прага
ЦитатаUvarov63 ()
Если нарушен согласующий слой, легче заменить кристалл целиком. Одним решением для всех датчиков вы все равно не отделаетесь. Интересно - а как "многие" меняют линзу - где они её берут? По веществу Вам тут вряд ли кто-то даст правильный ответ. Для любой организации, занимающейся подобными ремонтами, это коммерческая тайна...

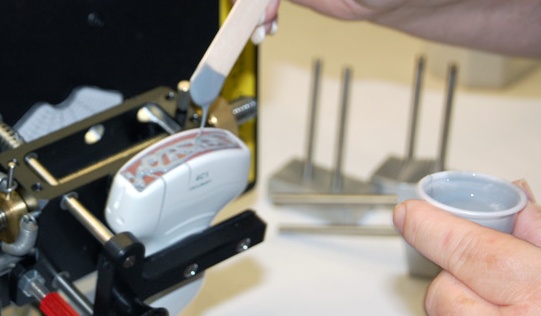

Линзу либо самостоятельно льют из жидкого вещества либо покупают готовую, например в Европе или Азии. Завтра попробую узнать по инфракрасной спектроскопии, вдруг поможет узнать составляющие оригинальной акустической линзы. Эта услуга не дорого стоит.
Дата: Вторник, 09.Фев.2016, 11:35 | Сообщение # 254
Стажер
У вас сообщений: 20
Сервисный инженер
OFFлайн
Казахстан
Алматы
так что за материал (как тюбик с ним называется?) использовать для создания новой линзы? а то как то многооброзно сказано - многокомпонентный материал, и в базе такого нет, то название основного полимера))).
Сообщение отредактировал disel - Вторник, 09.Фев.2016, 11:36
Дата: Вторник, 09.Фев.2016, 14:59 | Сообщение # 255
OFFлайн
Российская Федерация
.
Развели тут тайны таинственные, спасу нет. Хз кто как, я мазал обычным нейтральным герметиком ABRO или аналогом. да-да, тем самым герметиком-прокладкой, что есть в любом автомагазине. В крайнем случае мазал и кислым (тем же, только красным).
Конечно, изображение будет не таким, как раньше. И я честно - всегда - предупреждал об этом клиента заранее. Так же, как и о том, что во время операции датчик может погибнуть, шанс напортачить всегда есть даже у профессионала (коим я себя не считаю, но коллеги рассказывали разные случаи).
Как правило, клиент несмотря на все предупреждения все равно готов идти на риск. Потому что новый датчик в условиях кризиса стоит совершенно неприлично. А до импортозамещения в датчикостроении еще очень далеко :)
Поэтому главное: 1) подобрать нейтральный герметик помягче и без суспензионных наполнителей (в идеале - прозрачный, но неэстетично, все кишки видно будет) 2) насажать его без пузырей. обычно достигается усаживанием хорошей единовременно выдавленной капли по центру и дальнейшим направленным ее раздавливанием к краям.
все глаголы о себе в прошедшем времени, ибо уже несколько лет не медтехник. пользуясь случаем, извиняюсь перед людьми, кому не ответил в личку. нету времени, нету практики. Успехов в ремонте всем и щедрых клиентов :) в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Дата: Вторник, 09.Фев.2016, 17:15 | Сообщение # 256
Техник
У вас сообщений: 544
инженер
OFFлайн
Чешская Республика
Прага
Цитатаdisel ()
так что за материал (как тюбик с ним называется?) использовать для создания новой линзы? а то как то многооброзно сказано - многокомпонентный материал, и в базе такого нет, то название основного полимера))).
А зачем мне платить деньги за такой тест? Ну скажут мне, что это силикон. Есть силикон высокотемпературной вулканизации с добавлением Yb2O3, есть низкотемпературной вулканизации с Yb2O3, а есть силикон с SiO2. Там вряд ли графики будут сильно отличаться по тесту.
Дата: Пятница, 12.Фев.2016, 06:55 | Сообщение # 257
Стажер
У вас сообщений: 20
Сервисный инженер
OFFлайн
Казахстан
Алматы

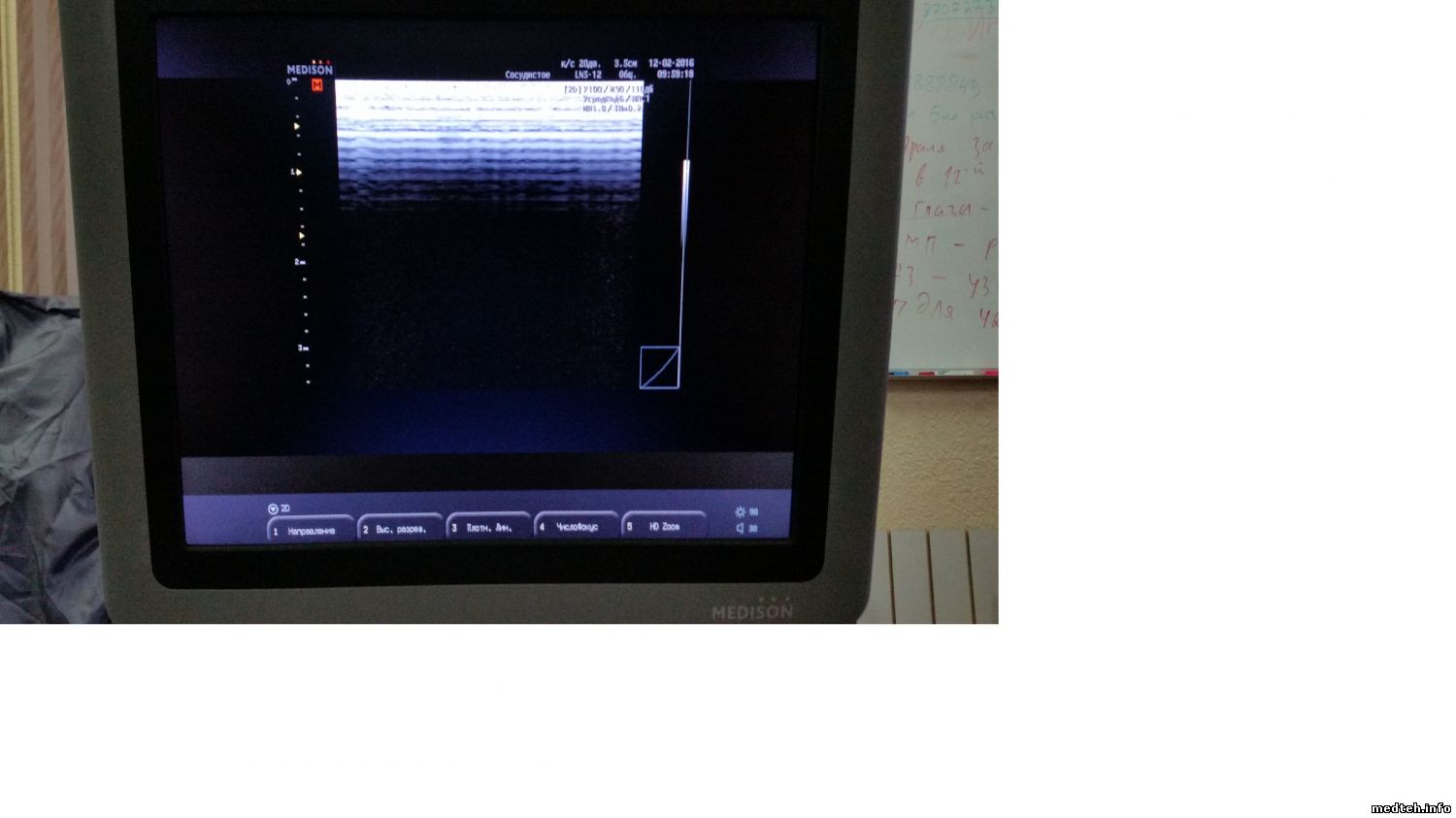

У меня проблема на УЗИ аппарате MEDISON ACE R5. Пишу тут так как склоняюсь к тому что проблема с датчиком. Фото картинки с аппарата прикреплено ниже. Аппарат новый. Но что то мне подсказывает что датчик могли повредить при монтаже и транспортировки. что скажите? Что гласит данная картинка? при нажиме ладонью полосы пропадают (или забиваются). И что с ним делать теперь? Внешне он новый.
Дата: Пятница, 12.Фев.2016, 22:38 | Сообщение # 259
Участник
У вас сообщений: 198
литотриптор Dornier
OFFлайн
Украина
Одесса
disel, для линейного датчика картинка абсолютно нормальная. А вои если такая картина повернута на 90 градусов, то уже можно переживать и думать о проблемах.
Дата: Вторник, 16.Фев.2016, 21:39 | Сообщение # 261
Участник
У вас сообщений: 115
УЗИ, офтальмология и другое
OFFлайн
Украина
Киев
Цитатаvalentin17 ()
А зачем мне платить деньги за такой тест? Ну скажут мне, что это силикон. Есть силикон высокотемпературной вулканизации с добавлением Yb2O3, есть низкотемпературной вулканизации с Yb2O3, а есть силикон с SiO2. Там вряд ли графики будут сильно отличаться по тесту.
Дата: Пятница, 04.Мар.2016, 20:24 | Сообщение # 263
Стажер
У вас сообщений: 12
Инженер по обслуживанию и ремонту
OFFлайн
Российская Федерация
Большой
А кто-нибудь знает, где есть курсы обучающие по восстановлению датчиков. Замена линзы, замена корпуса, замена УЗ головки датчика, ремонт кабеля? Европа, азия? Россия?
Дата: Четверг, 24.Мар.2016, 14:00 | Сообщение # 267
Техник
У вас сообщений: 441
Инженер и этим всё сказано...
OFFлайн
Российская Федерация
Москва

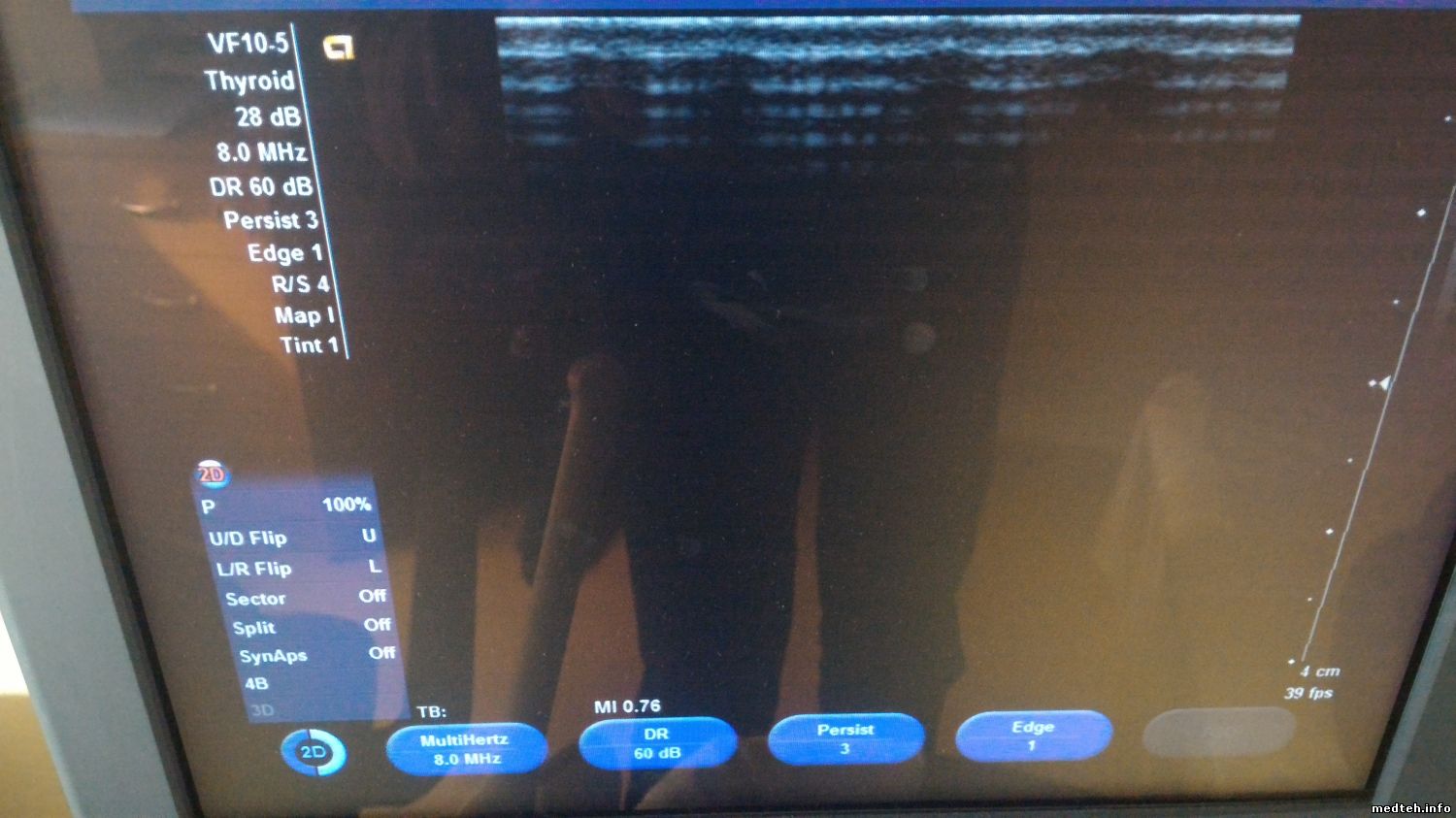

Друзья. Подскажите пожалуйста. Что это за темные провалы в рабочем поле датчика ? У меня мало опыта в диагностике неисправности датчиков. С акустической линзой что то ? Пробовал другие порты и менял местами только на линейном такая картинка. Аппарат Acuson X150
Дата: Четверг, 24.Мар.2016, 16:40 | Сообщение # 268
Участник
У вас сообщений: 197
узи
OFFлайн
Российская Федерация
самара
фотку линзы сбоку и прямо а желательно с разных сторон. фотку кабеля. а желательно так сказать есть ли бугры на линзе. то есть при нажатии на эти бугры они плавают или нет вверх вниз
если не линза то либо кабель либо кристалл вам придется проанализоваровать самому либо у кого то.
Сообщение отредактировал sprutv - Четверг, 24.Мар.2016, 16:43
Дата: Четверг, 24.Мар.2016, 17:48 | Сообщение # 270
Участник
У вас сообщений: 73
it
OFFлайн
Российская Федерация
Новосибирск
ЦитатаMAPPER_1222 ()
Что это за темные провалы в рабочем поле датчика ? У меня мало опыта в диагностике неисправности датчиков. С акустической линзой что то ? Пробовал другие порты и менял местами только на линейном такая картинка. Аппарат Acuson X150 4498920.jpg(107Kb)
если такой датчик ОЧЕНЬ СИЛЬНО ПРИЖАТЬ К ТЕЛУ (с гелем) и в "В"-режиме эти "тёмные" полосы исчезнут - скорей, всего "пузыри" воздуха под линзой. Тогда - вскрывать, "клеить" новую...
Дата: Четверг, 24.Мар.2016, 18:08 | Сообщение # 271
Участник
У вас сообщений: 197
узи
OFFлайн
Российская Федерация
самара
на взгляд лучше не надо лучше фотки как просил. что вам кабель проверить ваш нужно башку вскрыть ну если у вас есть первый звонок или аналог его то не надо вскрывать.
Сообщение отредактировал sprutv - Четверг, 24.Мар.2016, 18:40
Дата: Понедельник, 11.Апр.2016, 11:18 | Сообщение # 272
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация
Питер

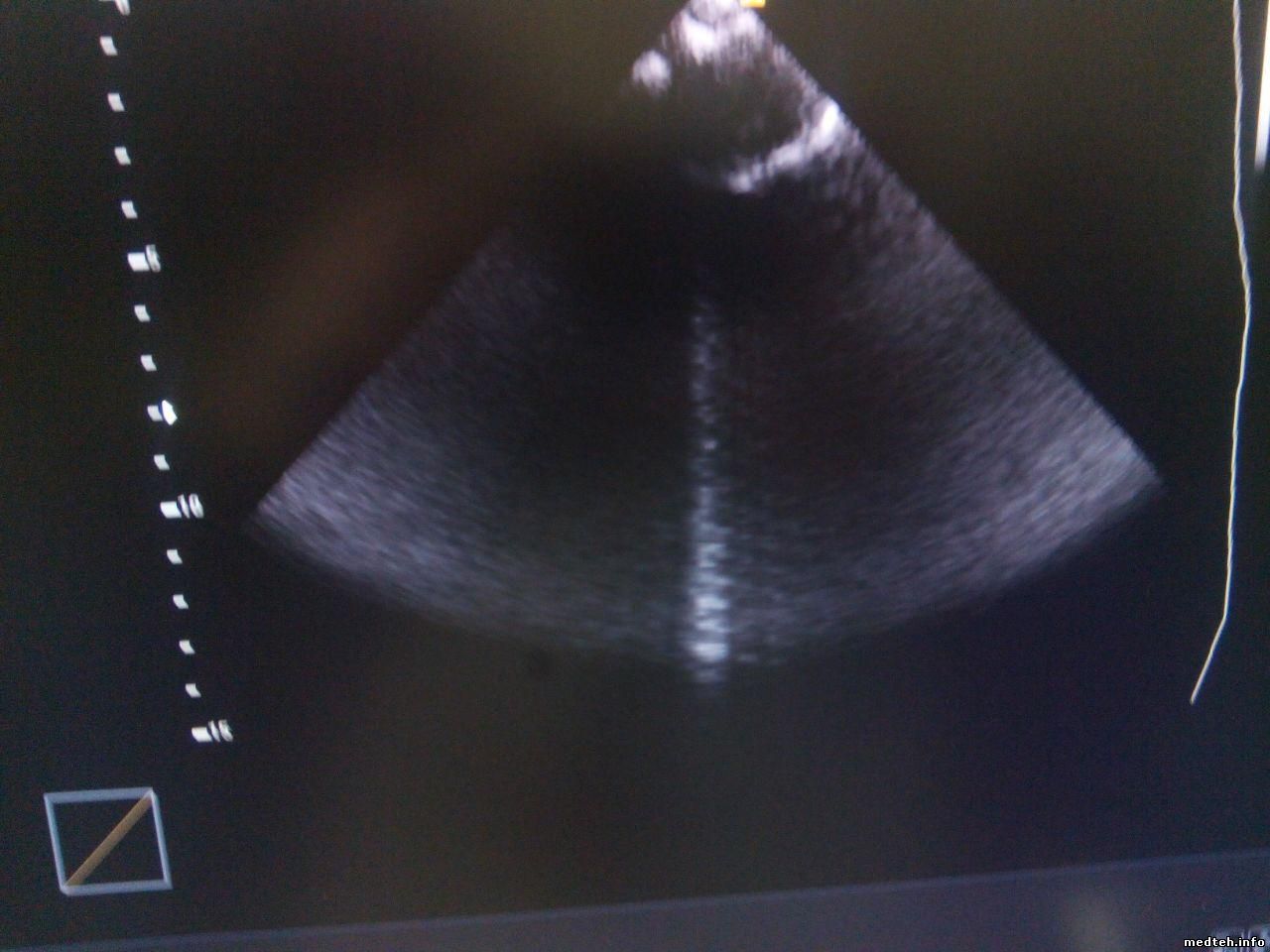

Доброго всем дня. возможно эта тема уже обсуждалась. Есть аппарат Sonoace x8 Medison. На фазированном датчик идут наводки. При подключении датчика наводки еле видны, при прикосновении они усиливаются. Предполагаю дело в кристалах иногда бывают похожие проблемы с конвексным и вагинальном датчиком. Менял комнаты, не помогло.
Дата: Понедельник, 11.Апр.2016, 12:04 | Сообщение # 274
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация
Питер
у меня стоит юпс. заземление норм то утечки около 105В. Аппарат работает уже 2 года в этом помещении, но проблема появилась недавно. Именно на фазированном
Дата: Понедельник, 11.Апр.2016, 12:31 | Сообщение # 275
Стажер
У вас сообщений: 4
инженер
OFFлайн
Российская Федерация
Саратов

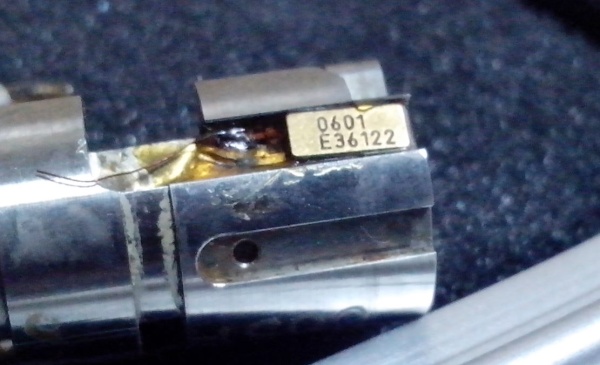

Добрый день! Прошу помощи по следующему вопросу: аппарат SonoAce-8000 EX Medison датчик:Линейный датчик L5-9EC-N, один не умный человек не понятно для какой цели надрезал сигнальные провода в разъёме этого датчика, где найти схему, распиновку это разъёма, либо подскажите по какому алгоритму вызвонить провода какой куда идёт, надрезаны по несколько проводов каждого цвета.
