УЗИ Aloka SSD-3500
МВРДата: Воскресенье, 27.Фев.2011, 21:00 | Сообщение # 1
Медтехник
OFFлайн
Российская Федерация

.
. Все вопросы и пояснения, тем или иным образом, касающиеся этого аппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним.
. ВНИМАНИЕ ! Прежде, чем изложить в этой теме своё сообщение (пост), проследите за тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было!
. В противном случае –
потрудитесь найти на Форуме тему с нужной вам тематикой! И ТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!

. Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодите посты-хвосты (вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, череда только своих новых постов с этой информацией) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будет нудно и тошно читать ...
. А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли!
. И ещё к сведению и обязательному исполнению см. по ссылке это ТРЕБОВАНИЕ (с.20)! Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...

. Перед прочтением этой темы рекомендуется предварительно прочитать тему про заземление УЗИ аппаратов со всеми ссылками в ней, может быть, решение вашей проблемы вы найдёте в ней!

. Также есть сопутствующие темы, в которых посты надо размещать в соответствии с их тематикой:
- УЗИ Aloka SSD-3500 (Кардиопакет);
- про модель УЗИ Aloka SSD-3500SV;
- про модель УЗИ Aloka SSD-3500SX;
- Платы, запчасти, программное обеспечение для сканеров Aloka (Иные предложения по составляющим этих УЗИ ап-тов);
- Куплю цифробуквенную клавиатуру для Aloka SSD-3500.
.

SonoLifeДата: Понедельник, 29.Июл.2013, 19:34 | Сообщение # 81
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина

Киев
http://www.ck-components.com/13319/crd_3sept.pdf/

SonoLifeДата: Понедельник, 29.Июл.2013, 19:36 | Сообщение # 82
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина

Киев
Как и всякий механический переключатель, вполне могут "дребезжать". Это Вам не перемычка паяная :)

nabiДата: Понедельник, 29.Июл.2013, 19:45 | Сообщение # 83
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Цитата (SonoLife)
Ищите по следующим ключевым словам: 6 pin 10 pos coded rotary switch

SonoLife, с 6 пинами понятно, а почему 10 позиционный, может 9 позиционный, почему ноль считаете за позицию?

SonoLifeДата: Понедельник, 29.Июл.2013, 19:50 | Сообщение # 84
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина

Киев
Да ничего я не считаю, я просто иногда интернет читаю: http://eu.mouser.com/Electro....e

AlexiumДата: Понедельник, 29.Июл.2013, 19:50 | Сообщение # 85
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата (nabi)
SonoLife, с 6 пинами понятно, а почему 10 позиционный, может 9 позиционный, почему ноль считаете за позицию?

Странный вопрос. Документацию читали? Думать не пробовали? У вас число A0 H на двух энкодерах как будет выглядеть? Тем более это шестнадцатеричный энкодер на не десятичный.

nabiДата: Понедельник, 29.Июл.2013, 20:02 | Сообщение # 86
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Цитата (Alexium)
Тем более это шестнадцатеричный энкодер на не десятичный.

Может десятичный? На фото не 16, а 7G (см файл)

nabiДата: Понедельник, 29.Июл.2013, 20:04 | Сообщение # 87
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Энкодеров нету в наличии, как думаете может припаять перемычки?

Сообщение отредактировал nabi - Понедельник, 29.Июл.2013, 20:11

AlexiumДата: Понедельник, 29.Июл.2013, 20:09 | Сообщение # 88
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Документация!!! Там схема соединений для любого положения энкодера. Он шестнадцатеричный!!! - http://ru.wikipedia.org/wiki/Шестнадцатеричная_система_счисления

SonoLifeДата: Понедельник, 29.Июл.2013, 20:10 | Сообщение # 89
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина

Киев
Так он "16 pos"... пардон, не разглядел... Таки точно, шестнадцатеричный... Можно и припаять, так сразу отбросите одну из причин.

nabiДата: Понедельник, 29.Июл.2013, 20:15 | Сообщение # 90
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Alexium, спасибо, точно шестнадцатеричная. blush

nabiДата: Понедельник, 29.Июл.2013, 20:41 | Сообщение # 91
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Цитата (d19631124)
Разберите разъём датчика, это
очень просто и вы увидите эти энкодеры.

Всё таки это не энкодеры, а переключатели. Энкодеры-это другое

nabiДата: Понедельник, 29.Июл.2013, 23:53 | Сообщение # 92
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Не стал их выпаивать, соответствующие выводы запараллелил перемычками. Сомневаюсь, что поможет т.к. эти энкодеры рабочие.
Внутри коннектора нету микросхемы генерирующей код, микросхема в корпусе сканера, блок EP4776 (см файл)

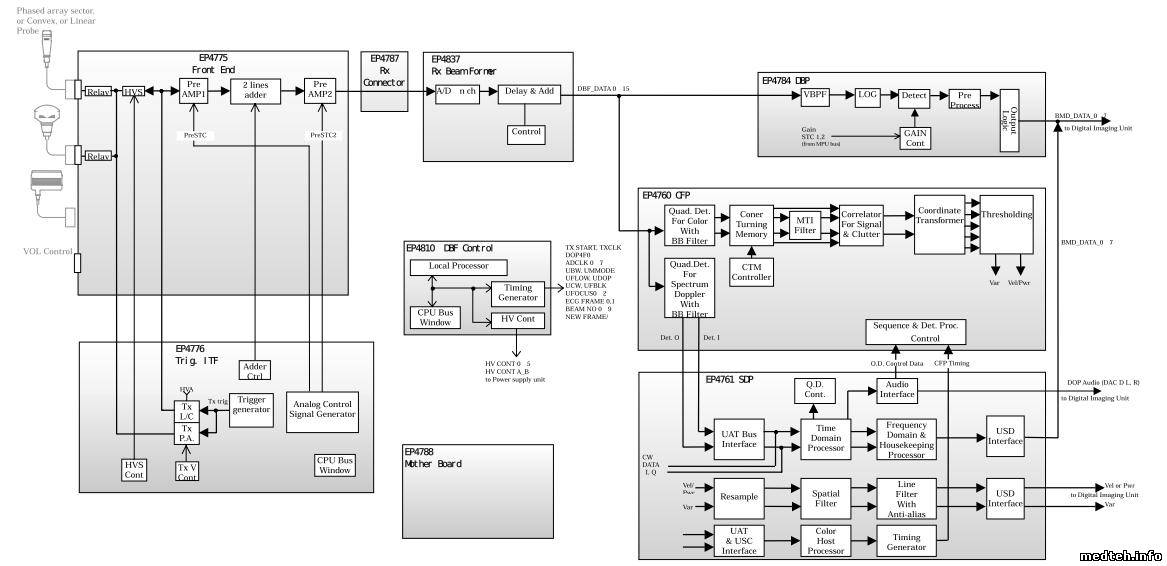

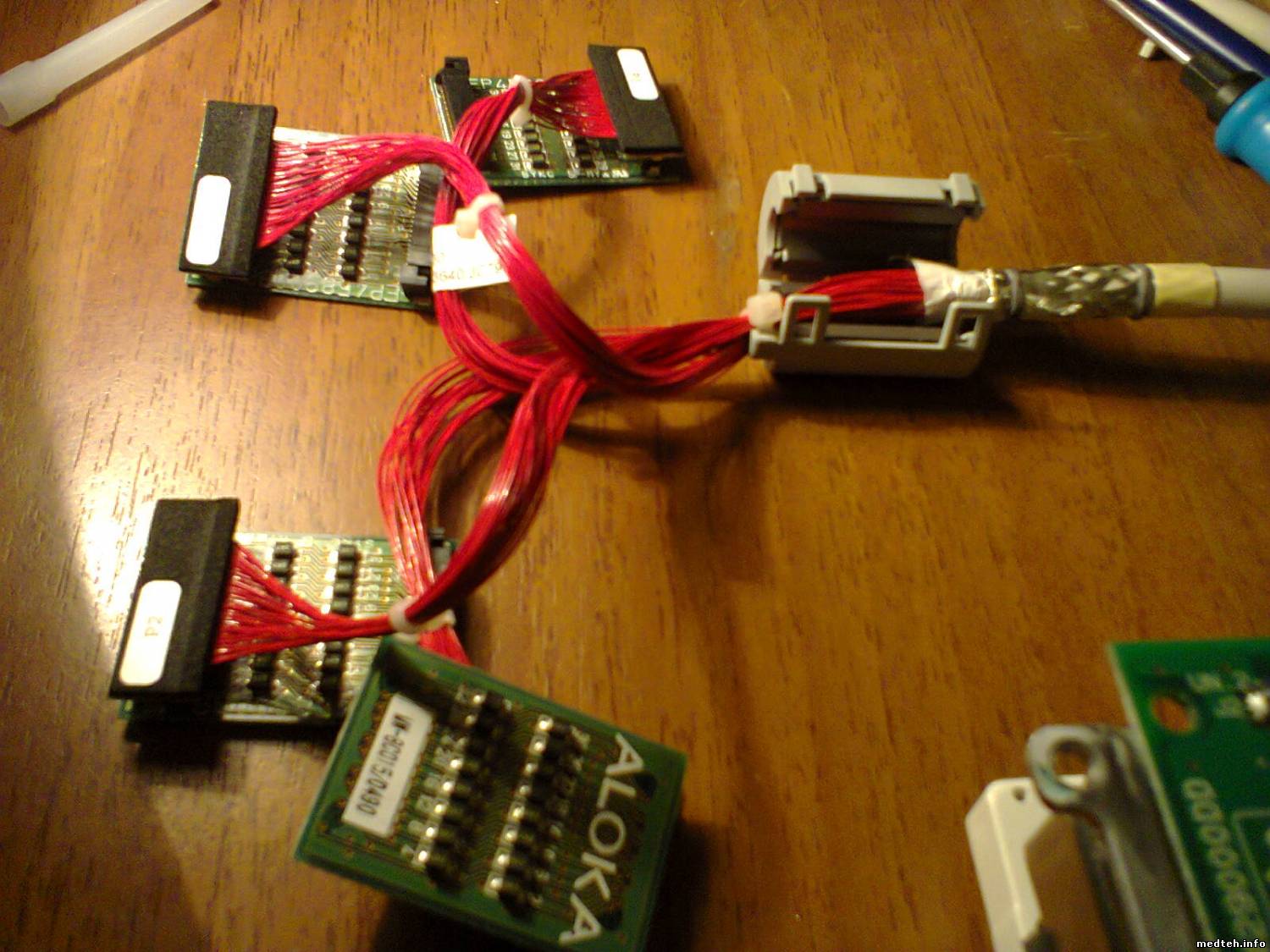

При разборе выяснилось, что оплётка не соединяется с платой коннектора (оплётка играет роль экрана без соединения с платой коннектора).

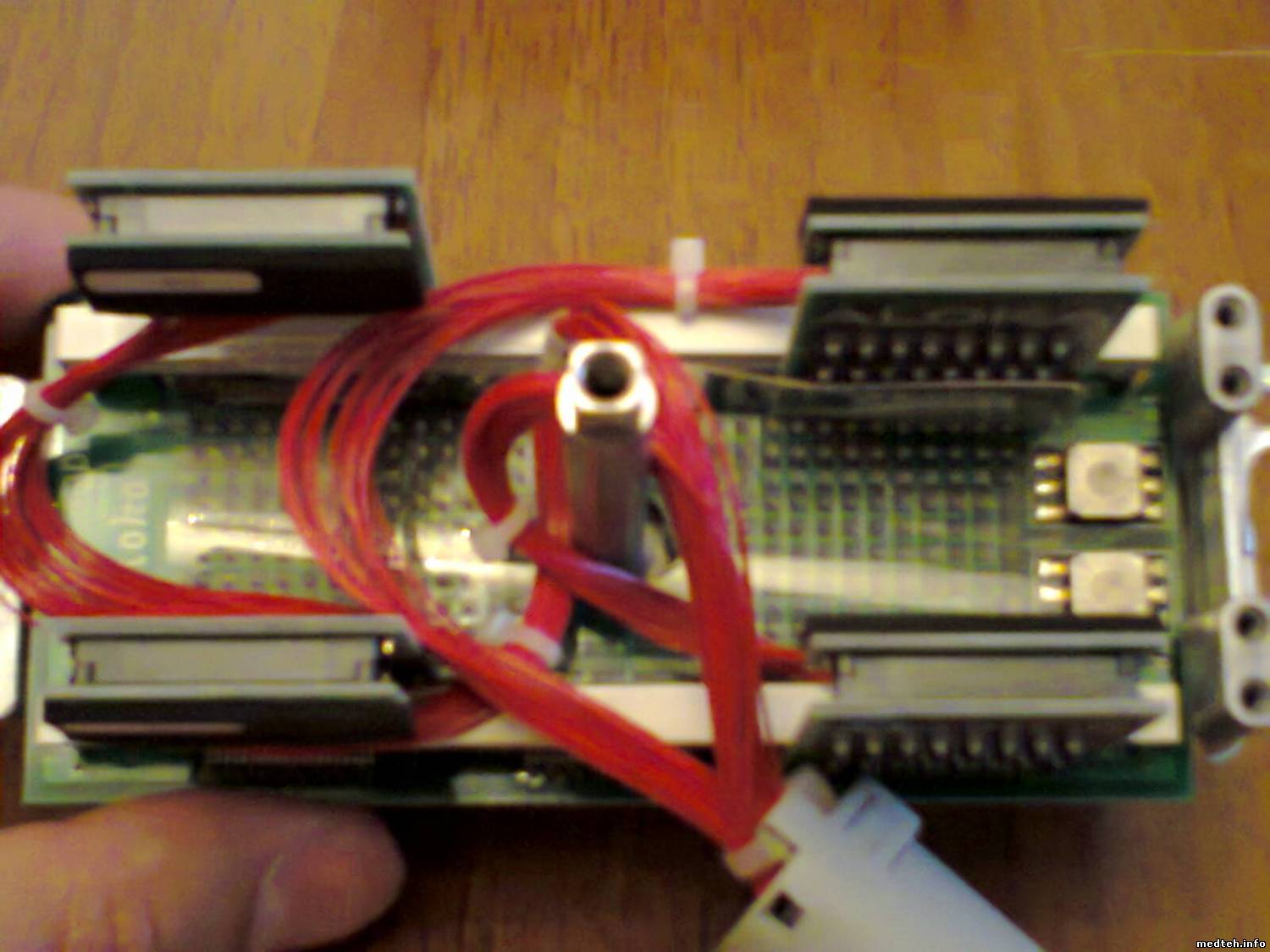

Внутри платы коннектора есть кроссплата с насаженными на неё четырёх маленьких плат с чип резисторами.
Получается, что сигнал с микросхемы идёт к энкодерам и обратно к микросхеме.


Сообщение отредактировал nabi - Вторник, 30.Июл.2013, 00:43

SonoLifeДата: Вторник, 30.Июл.2013, 03:33 | Сообщение # 93
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина

Киев
Сoded Rotary Switch в Вашем случае представляет из себя набор из четырех переключаемых перемычек, замыкающих выводы на общий провод. Эти выводы обычно "подтянуты" резисторами к + Vпит. (резисторы могут быть и внутри микросхемы на плате в аппарате, и эта микросхема код не генерирует, она его просто принимает), и замыкание их на землю или размыкание формируют шестнадцатеричный код, считываемый аппаратом.
Неисправность этих ключей может проявляться как в ложном размыкании, так и в ложном замыкании контактов, и, не выпаивая их, Вы проведете не совсем чистый эксперимент.
"Чип резисторы на маленьких платах", судя по всему, являются чип дросселями.
Если в месте излома кабеля оплетка разорвана, то это может быть причиной наводки (забудьте вообще про тип монитора).

nabiДата: Вторник, 30.Июл.2013, 10:50 | Сообщение # 94
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Цитата (SonoLife)
Если в месте излома кабеля оплетка разорвана, то это может быть причиной наводки (забудьте вообще про тип монитора).

Не согласен, провёл эксперимент и оказалось, что на элт мониторе наводки большие, даже невозможно работать, а на жк намного меньше.

Спасибо всем откликнувшимся, особая благодарность Alexium, SonoLife, d19631124!
Аппарат на электропрогоне, при проявлении дефекта-буду копаться в соответствующих платах, благо есть сервис-мануал, за что спасибо Алексею.


Сообщение отредактировал nabi - Вторник, 30.Июл.2013, 10:55

olko13Дата: Вторник, 30.Июл.2013, 11:14 | Сообщение # 95
У вас сообщений: 825
инженер
OFFлайн
Украина

Львов
Господа инженеры!

Почитал я все посты несколько раз и у меня возник вопрос: а при чем тут датчик? Если были бы проблемы с распознаванием датчика, аппарат попросту матюкался бы на датчик, не хотел бы его видеть, а не переключался на другую программу и другой датчик , которого на сколько я понял, вообще в аппарате не существует. Может тут проблема в другом.Мне такая работа аппарата напоминает выпендривания клавиатуры Philips HD3,которая после некоторого времени эксплуатации начинает жить своей жизнью и лечится простой чисткой клавы.
nabi попробуйте разобрать клавиатуру и посмотреть, что там делается.Может где-то лежит на плате токопроводящая мусоринка и перемыкает дорожки на плате.Может айболиты залили чем-то клаву и тихонько молчат об этом.
Если это не поможет, то причину надо искать глубже, а не зацикливаться вокруг датчика.
Это моё мнение.


Сообщение отредактировал olko13 - Вторник, 30.Июл.2013, 11:18

nabiДата: Вторник, 30.Июл.2013, 14:45 | Сообщение # 96
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
olko13, поначалу тоже думал, что кнопка залипла или перемкнута токопроводящая дорожка, но это предположение исключил т.к., данный аппарат с подсветкой нажатой кнопки и предполагаемая кнопка - preset не подсвечивается при указанном проявлении, подсвечивается когда я сам нажимаю на данную кнопку.

Сообщение отредактировал nabi - Вторник, 30.Июл.2013, 20:34

olko13Дата: Среда, 31.Июл.2013, 21:38 | Сообщение # 97
У вас сообщений: 825
инженер
OFFлайн
Украина

Львов
nabi А всё таки Вы вскрывали клаву или нет? Может её почистить надо. Редко кто при чистке аппарата, чистит клавиатуру.А пыли там собирается достаточно.Кроме того проверите сразу и качество присоединения всех разъёмов на клаве.Плохой контакт может вызывать описанные выше явления.

nabiДата: Среда, 31.Июл.2013, 22:48 | Сообщение # 98
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
olko13, не вскрывал. По опыту знаю, в клаве пыли почти нету...

olko13Дата: Среда, 31.Июл.2013, 22:55 | Сообщение # 99
У вас сообщений: 825
инженер
OFFлайн
Украина

Львов
А вы уверены, что врачи её чайком-кофеём не подлили или ещё чем-нибудь?

nabiДата: Среда, 31.Июл.2013, 23:44 | Сообщение # 100
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Цитата (olko13)
А вы уверены, что врачи её чайком-кофеём не подлили или ещё чем-нибудь?

Цитата (nabi)
поначалу тоже думал, что кнопка залипла или перемкнута токопроводящая дорожка, но это предположение исключил т.к., данный аппарат с подсветкой нажатой кнопки и предполагаемая кнопка - preset не подсвечивается при указанном проявлении, подсвечивается когда я сам нажимаю на данную кнопку.

georgiykazДата: Четверг, 01.Авг.2013, 09:57 | Сообщение # 101
Участник
У вас сообщений: 209
Инженер ЭМА
OFFлайн
Казахстан

Алматы
Есть сервис мануал на ССД 3500 только в книгах, если что надо узнать обращайтесь.

nabiДата: Пятница, 02.Авг.2013, 21:19 | Сообщение # 102
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Аппарат отработал рабочую неделю-полёт нормальный.
Всё таки причина в энкодерах была. Откликнувшимся-спасибо!


Сообщение отредактировал nabi - Пятница, 02.Авг.2013, 21:22

MyatrickДата: Понедельник, 19.Авг.2013, 09:04 | Сообщение # 103
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово
аппарат при загрузке (а может и в процессе работы) выдаёт ошибку "No DAC HARDWARE Access ERROR", "Manager processor BUSY with Command". нажимаем "ОК", выскакивает следующая ошибка "System information code(4105-1)" DSTAT Freeze Status is Active".... Продолжаем нажимать "ОК", ошибки пропадают, но пропадает и изображение развёртки сигнала. Остаётся только "оболочка" программы. Такая же ситуация может возникнуть при переключении датчиков, либо при выборе каких-то других функций программы. Прога виснет, появляется "ошибка" и пропадает сигнал. Может и проработать какое-то время. В общем нет зависимости ни от прогрева, ни от времени работы аппарата.... Помогите с "мыслями"

olko13Дата: Понедельник, 19.Авг.2013, 15:19 | Сообщение # 104
У вас сообщений: 825
инженер
OFFлайн
Украина

Львов
Начните с проверки HDD.Потом БП.

MyatrickДата: Вторник, 20.Авг.2013, 06:07 | Сообщение # 105
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово
HDD проверен на ошибки с восстановлением кластеров -результат "0". Питания в норме.... Дутых кондёров на платах не обнаружено.

MyatrickДата: Вторник, 20.Авг.2013, 06:09 | Сообщение # 106
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово
Сегодня попробую платы подкинуть на такой же рабочий аппарат, может вычислим неисправную...

MyatrickДата: Вторник, 20.Авг.2013, 10:52 | Сообщение # 107
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово
Подкинул платы.... При установке платы с №5254 вылезли все вышеуказанные ошибки. Первый раз в процессе переключения зондов, потом сразу при начальной загрузке системы...

MyatrickДата: Вторник, 20.Авг.2013, 10:55 | Сообщение # 108
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово

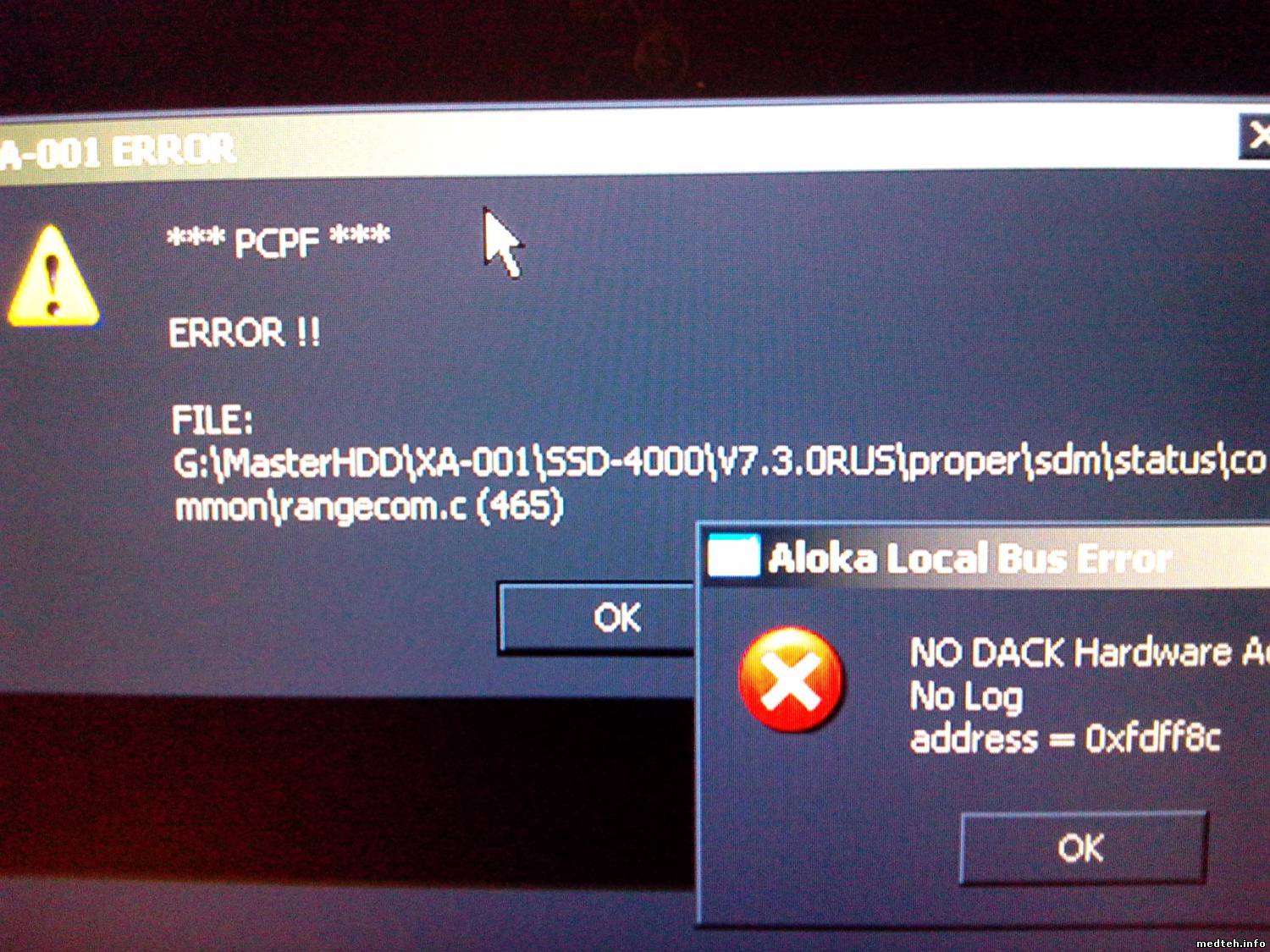

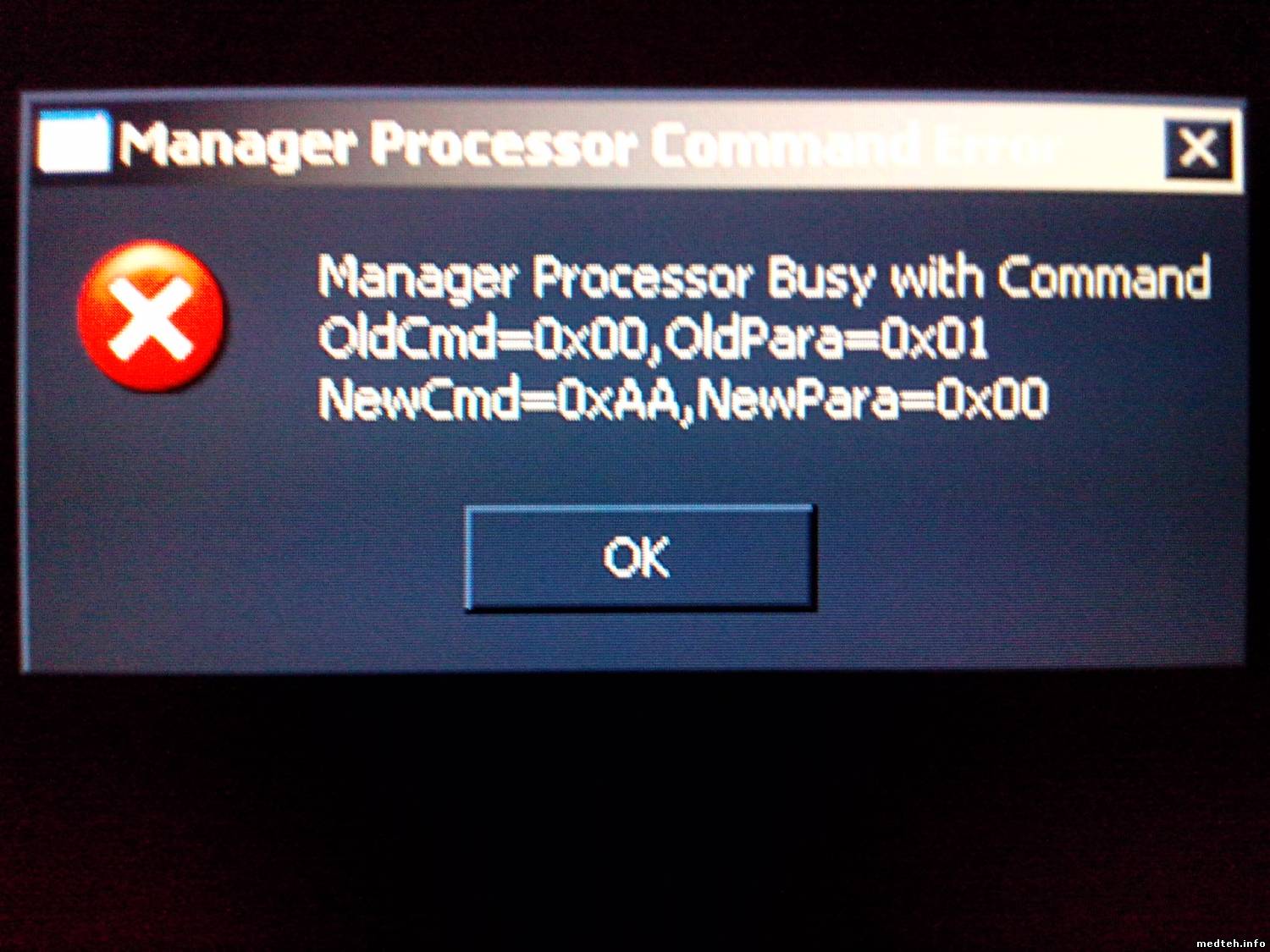

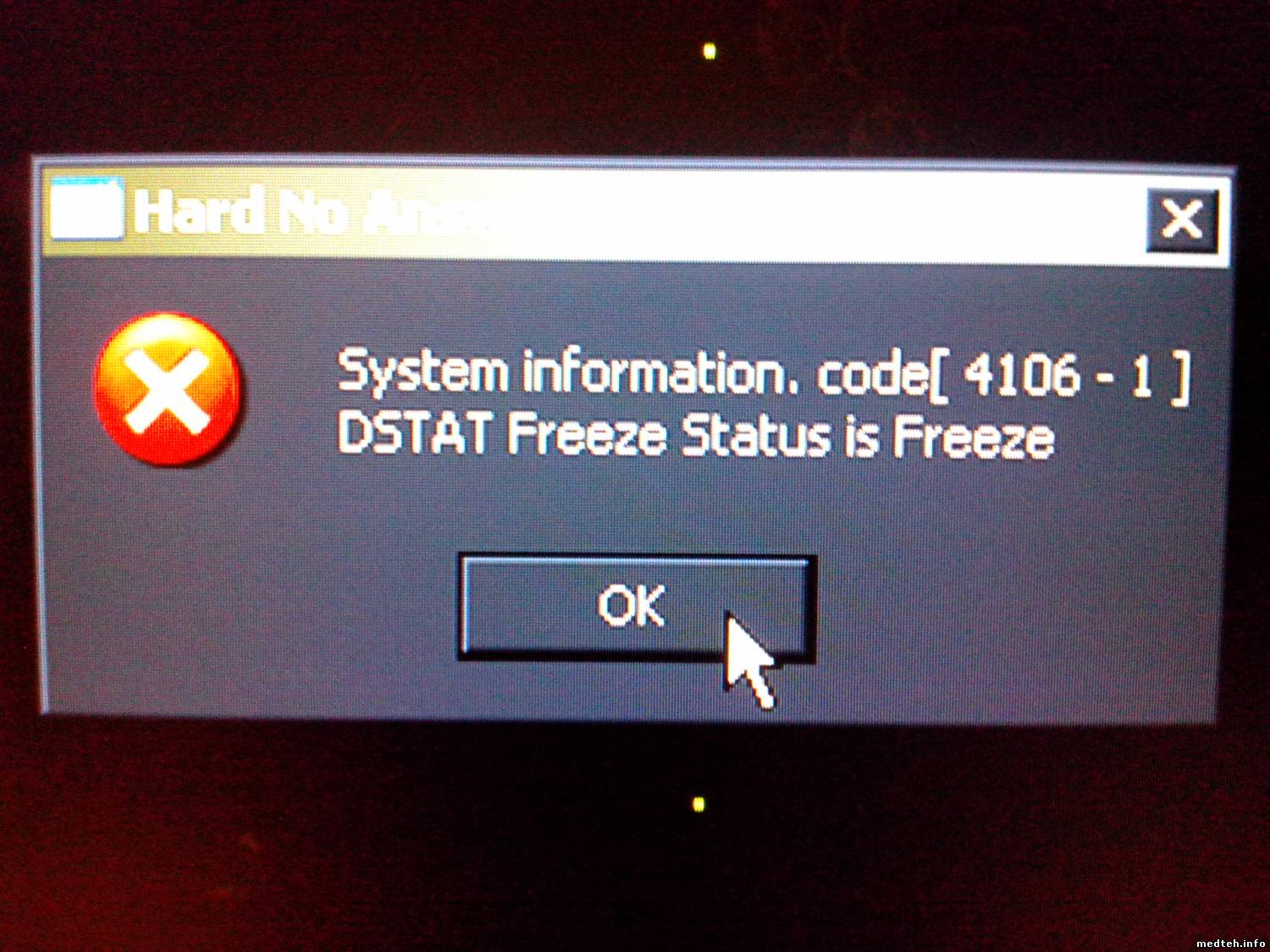

собственно фото ошибок

MyatrickДата: Вторник, 20.Авг.2013, 10:56 | Сообщение # 109
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово

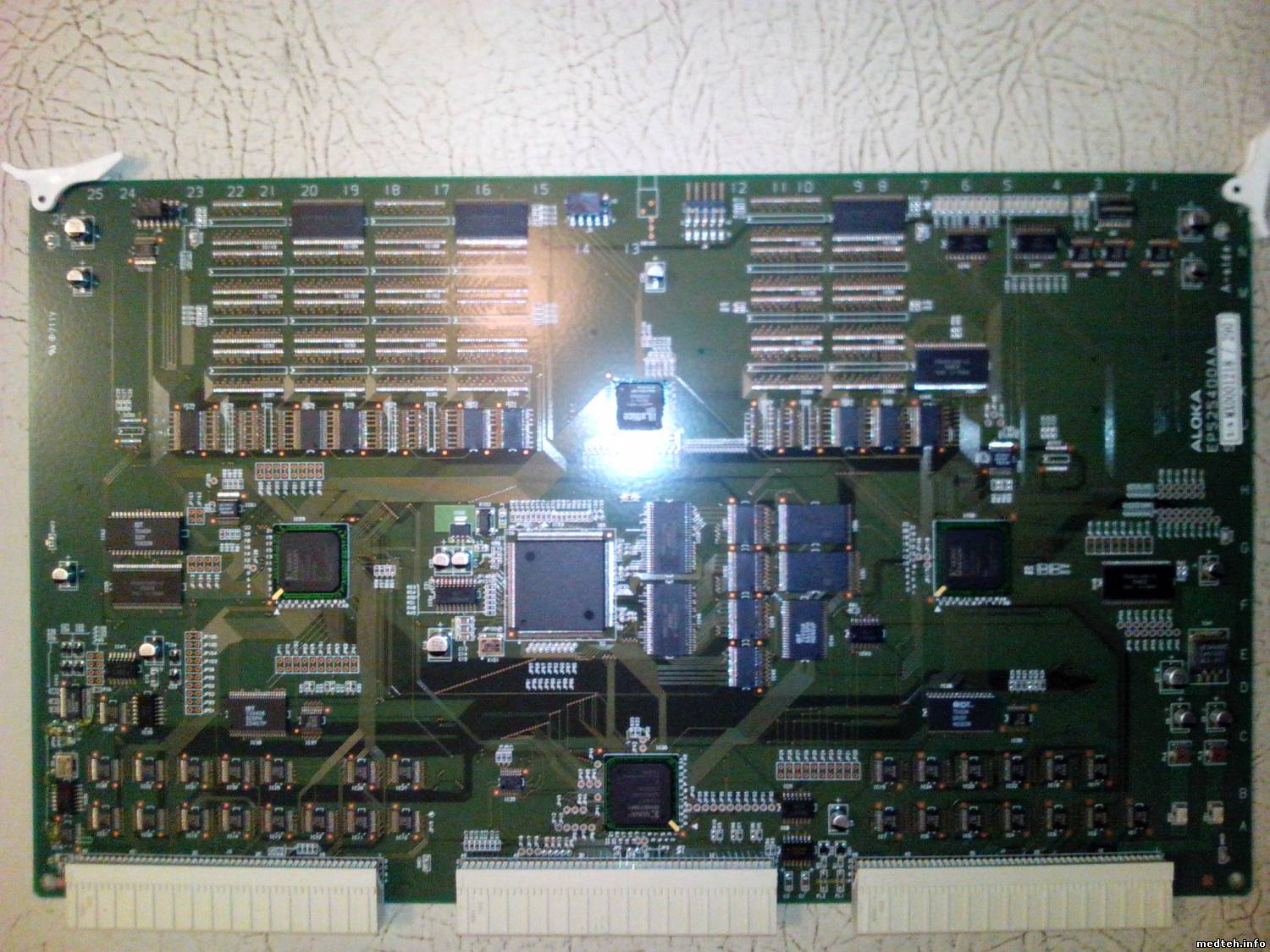

сама плата

zx19Дата: Вторник, 20.Авг.2013, 11:04 | Сообщение # 110
Vse
OFFлайн
Российская Федерация

Саратов
ищи тысяч 160 руб. на замену.

MyatrickДата: Вторник, 20.Авг.2013, 11:42 | Сообщение # 111
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово
столько платка стОит?

MyatrickДата: Вторник, 20.Авг.2013, 11:45 | Сообщение # 112
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово
а где заказать - есть информация?

MyatrickДата: Вторник, 20.Авг.2013, 13:18 | Сообщение # 113
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово
Может у кого-то есть инфа по возможному "лечению" данной платы?

Qwer8787Дата: Четверг, 22.Авг.2013, 12:34 | Сообщение # 114
Заглянувший
У вас сообщений: 1
Ультразвуковое оборудование
OFFлайн
Российская Федерация

Москва
Тоже были проблемы с платами на алоке, меняли на новые. Хотя, знаю, некоторые мастера лечат платы самостоятельно. Надо искать компании, которые именно сервисом алок занимаются.

homenДата: Понедельник, 26.Авг.2013, 12:27 | Сообщение # 115
Завсегдатай
У вас сообщений: 266
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
Myatrick, так как терять особо нечего, т. к. плата всё равно не работает, попробуй её отдать в пропайку. Стоить это будет не так дорого и время сэкономишь. Процентов 99, 9 что всё заведётся.
Тебе мега повезло, что был такой же аппарат под рукой.

9172345284Дата: Вторник, 27.Авг.2013, 14:30 | Сообщение # 116
Заглянувший
У вас сообщений: 2
инженер-медтехник
OFFлайн
Российская Федерация

Наб.Челны

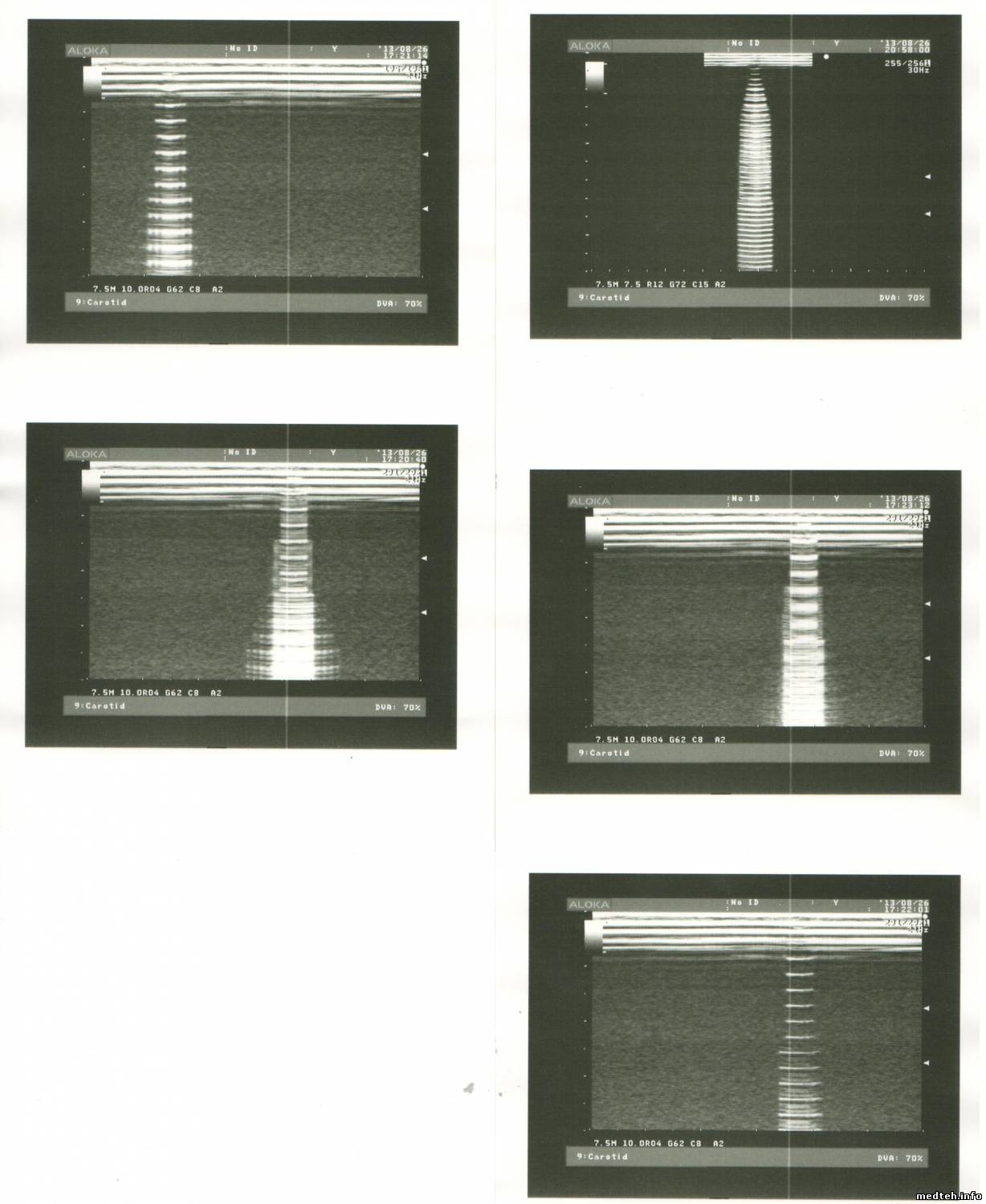

двоится изображение на Aloka SSD-3500 при увеличении. прикладываю щуп 0.05, 0.1, 0.15 и вместо конуса вижу набор линий


Сообщение отредактировал 9172345284 - Вторник, 27.Авг.2013, 14:57

MyatrickДата: Пятница, 30.Авг.2013, 05:59 | Сообщение # 117
Стажер
У вас сообщений: 29
инженер-электроник
OFFлайн
Российская Федерация

Кемерово
Цитата (Qwer8787)
попробуй её отдать в пропайку.

СПАСИБО... эта мысля тоже есть.... Видеокарты так восстанавливал - все BGA-шки прогревал феном, покачивал.... Работают (пока..) Но это уже для опытов, когда новая плата придёт.....

JekaДата: Вторник, 12.Ноя.2013, 10:02 | Сообщение # 118
Стажер
У вас сообщений: 20
инженер
OFFлайн
Российская Федерация

Город
Цитата nabi ()
Спасибо всем откликнувшимся, особая благодарность Alexium, SonoLife, d19631124! Аппарат на электропрогоне, при проявлении дефекта-буду копаться в соответствующих платах, благо есть сервис-мануал, за что спасибо Алексею.


Уважаемые! Поделитесь, пожалуйста сервис-мануалом! ссылкой или в почту prokhorov34@gmail.com

заранее спасибо!


Сообщение отредактировал Jeka - Вторник, 12.Ноя.2013, 10:03

ZagudalinДата: Вторник, 12.Ноя.2013, 20:03 | Сообщение # 119
У вас сообщений: 627
сервисный инженер
OFFлайн
Российская Федерация

Цитата Jeka ()
Уважаемые! Поделитесь, пожалуйста сервис-мануалом!

хм, вы же оф. дилеры алоки) это мы у вас должны спрашивать документашку.

JekaДата: Четверг, 14.Ноя.2013, 10:25 | Сообщение # 120
Стажер
У вас сообщений: 20
инженер
OFFлайн
Российская Федерация

Город
Цитата Zagudalin ()
хм, вы же оф. дилеры алоки) это мы у вас должны спрашивать документашку.


Не нужно сарказма! Далеко сижу, мануалы есть в головном офисе. Пока передадут неделя пройдет, ато и две. Сканировать и прислать мне никто не хочет.


Сообщение отредактировал Jeka - Четверг, 14.Ноя.2013, 10:28

Форум медтехников » Медицинское оборудование (тех. разделы) » УЗИ оборудование » УЗИ Aloka SSD-3500 (Неполадки/проблемы, опыт и советы по их устранению)
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Универсальный дозимет...[armangrad (29.Мар.2024)]
2. Стоматустановка Chira...[ivan66 (29.Мар.2024)]
3. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
4. Программа eFilm[Serg88 (28.Мар.2024)]
5. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
6. Источник света (освет...[РемБаза (28.Мар.2024)]
7. Анализатор биохимичес...[Crossword (27.Мар.2024)]
8. Стерилизатор паровой ...[homen (27.Мар.2024)]
9. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. BBraun Perfusor Compa...[14.Мар.2024]
3. Сервисный мануал пере...[07.Мар.2024]
4. Hitachi Noblus TECHNI...[07.Мар.2024]
5. Руководство Пользоват...[06.Мар.2024]
6. Spirometry PC Softwar...[05.Мар.2024]
7. Программа MedXImage д...[21.Фев.2024]
8. ПО MedXImage для авто...[21.Фев.2024]
9. GE MAMO COM Soft[05.Фев.2024]
10. Asian software[05.Фев.2024]
1. KrakenMup[29.Мар.2024]
2. Биггиз123[28.Мар.2024]
3. RestorG[28.Мар.2024]
4. vmpprogr[28.Мар.2024]
5. semen81[28.Мар.2024]
6. kostushka[27.Мар.2024]
7. Avames[27.Мар.2024]
8. vyugov[27.Мар.2024]
9. avch[27.Мар.2024]
10. Ivpol[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
