.Регистрационное удостоверение ФСЗ 2010/07163 от 17.05.2013 года на Систему ультразвуковую диагностическую медицинскую Vivid S, варианты исполнения: Vivid S5; Vivid S6, производства израильской компании GE Medical Systems Israel Ltd.
.В этой теме собрана вся информация о разработанном в США аппарате УЗИ "Vivid S6" и производством его израильской компанией GE Medical Systems Israel Ltd. для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним.
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, чередатолько своихновых постов с этой информацией) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20 ) !Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, не кичитесь ею! ...
.Перед прочтением этой темы рекомендуется предварительно прочитать тему про заземление УЗИ аппаратов со всеми ссылками в ней, может быть, решение вашей проблемы вы найдёте в ней!
Дата: Четверг, 14.Сен.2017, 14:55 | Сообщение # 43
Стажер
У вас сообщений: 5
Техник
OFFлайн
Финляндия
Hyvinkää
Здравствуйте! При нажатии на кнопку ON/OFF аппарат не включается, а начинает мигать индикаторами "Сон" и "Батарейка". Аккумулятор проверен, на нем 16 Вольт. Батарейка на матплате 3 Вольта исправна (на ней 2.98В). Индикаторы на плате PSP BOARD (над разъемами подключения датчиков) загораются и постепенно гаснут. Питание 3.3В появляется и пропадает сразу. И вот странная Особенность: если аппарат простоял отключенный от 220В, с удаленным аккумулятором 16В достаточно долго (больше часа), то после установки этого аккумулятора и подключения к сети 220В аппарат ВКЛЮЧАЕТСЯ и нормально работает до выключения. Ну и потом уже не включить. Эта Особенность проверена несколько раз. Кто-нибудь сталкивался с таким дефектом? Спасибо.
Сообщение отредактировал ReanimatorMT - Вторник, 26.Сен.2017, 08:30
Дата: Пятница, 13.Окт.2017, 22:10 | Сообщение # 44
Стажер
У вас сообщений: 32
электромеханик
OFFлайн
Российская Федерация
Ярославль
Ну, на самом деле тема не закрыта. Этот же самый аппарат из первого поста. В основном БП были небольшие проблемы. Сейчас выдаёт чистую напругу. Но проблема с НЕ включением осталась. Действительно, 3.3В не запускаются. Цепь питания 3.3В на плате почти "короткая" - около 0.22 Ом на корпус. Путём исключения добрались до платы, на которой эти 3.3В просаживаются - RFI BOARD V2 ASSY. Стоит внутри блока с разъёмами для датчиков, с 2-я процами XC2V1000-FGG456. Так вот, один из этих процов имеет следы, очень похожие на перегрев. Допустим - проц короткий. Но как объяснить, что несколько раз система запускалась? Поиск неисправности ещё не закончили. Если есть умные мысли, готов услышать.
Дата: Суббота, 14.Окт.2017, 14:30 | Сообщение # 47
Стажер
У вас сообщений: 32
электромеханик
OFFлайн
Российская Федерация
Ярославль
Цитатаvalentin17 ()
Подкиньте питание 3.3В
Да, об этом знаю, наш ЛБП чудит (как только ток превышает 0.5А, он сразу максимум напругу выдает). Этим методом часто пользуемся, для поиска коротыша, и нагрева. Найду чистые 3.3в, и обязательно проверю. Без этой платы включать не пробовал, но почти уверен, что не запустится. Я пытался только комп оставить, и отключал перефирию (блок с датчиками), так он даже стендбай (подсветку на кнопке ON) не зажег. Уже писал, не понятная зависимость, если проц мертв, то как система запускалась несколько раз (у меня тоже раз запустилась)? Найти бы такой чип, можно и перекатать. Хуже не будет)) Официалы, как я слышал, по телефону приговорили 3 блока или 3 платы под замену. Скорее всего это: 1) блок питания, 2) блок с коммутацией - вход от БП, выходы на моник, принтеры, там же стоят стабы на 3.3. и прочие, 3) блок с датчиками (предположительно). В таком варианте родного останется только моник, шасси, и клава). На фото, зеленая зона находится под большим радиатором. А красная зона - подозреваемый. Сейчас сам, даже на фото видно, что текстолит темнее.... Может и не точно, но очень похоже.. Как вариант, можно попробовать погреть его, вдруг включится. Значит точно он, негодяй.
Дата: Вторник, 31.Окт.2017, 10:43 | Сообщение # 48
Стажер
У вас сообщений: 32
электромеханик
OFFлайн
Российская Федерация
Ярославль

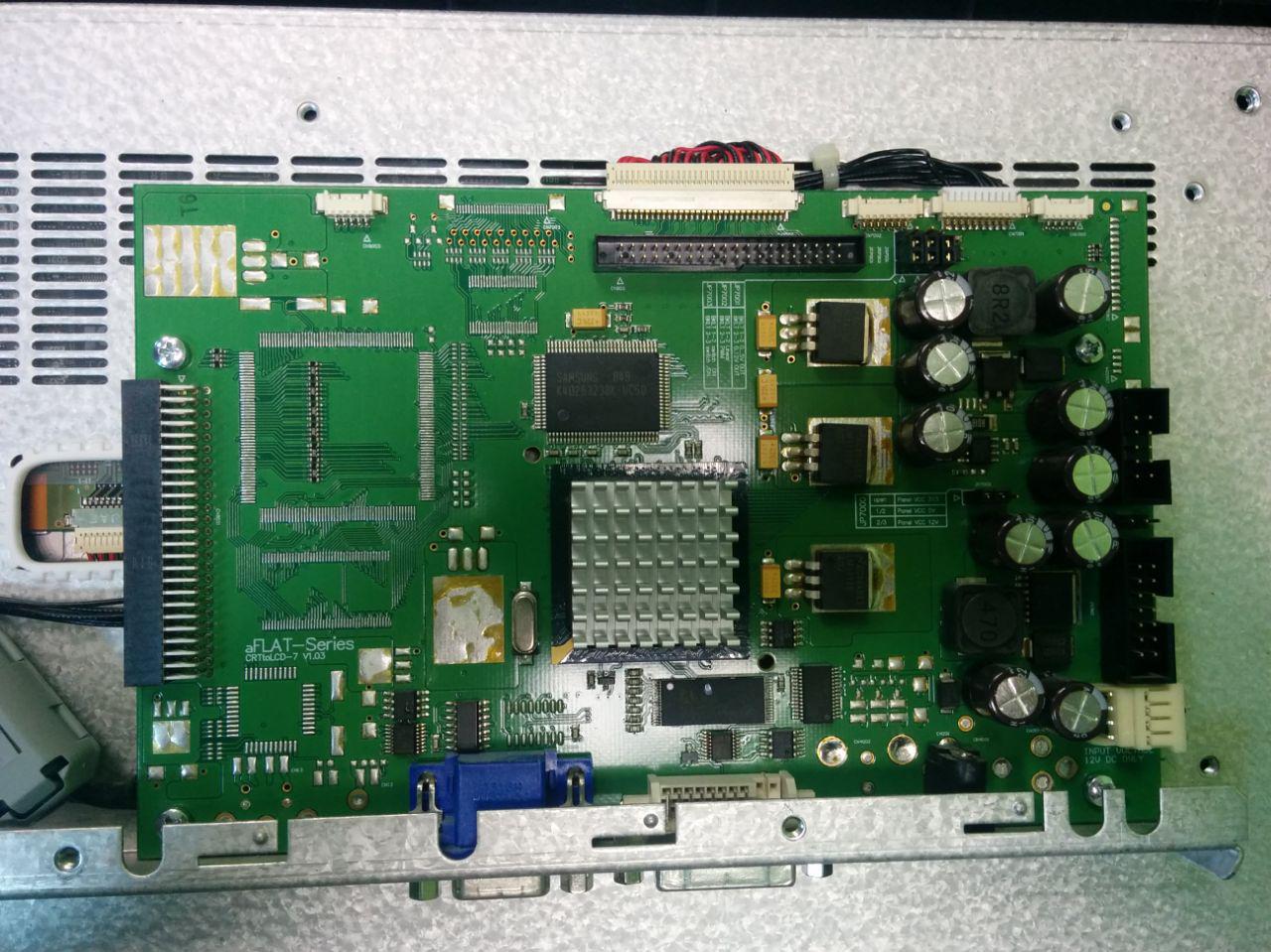

Привет. Нашёл питание для "выжигания". Подключили на плату, она запускается, ничего не греется. Перебрал все платы (кабельмассаж) Собрал всё назад, аппарат стал запускаться всегда с первого нажатия. Но запуск только всех блоков, вентиляторы. А вот ИЗО нет. На плате компа индикаторов невидно, по звуку HDD слышно, что он пытается стартовать, но каждые 3-5 секунд повтор. HDD исправен 100%, на другом компе слил образ с него. Питание на HDD стабильно 5,08v. Перезапуск по другой причине. Подключал на прямую к системе другой монитор - ИЗО нет. Самое странное, так при подключении внешних сигналов на родной моник (VGA и DVI) на нем так же нет ИЗО. Подсветка срабатывает, но без картинки. Я допускаю, что GE сделали защиту от дураков, что с другим монитором, или без него совсем система не запустится, но сам моник должен работать с любого источника??? правда кнопок управления для переключения входов на нем нет. Так же запуск происходит, если отключить полностью блок с датчиками, но нет загрузки системы. В общем блоке питания внизу готовится 3 напряжения: 12V включаются при старте для питания моника. 20v постоянные для всей системы, и еще 5v включаются при старте.
1) kontron display 17 ge должен вкючаться от внешнего сигнала, отличного от родного пк? 2) система без монитора или с чужим монитором должна стартовать? Что еще можно предпринять?
Сообщение отредактировал tutunikd - Вторник, 31.Окт.2017, 17:01
Дата: Пятница, 03.Ноя.2017, 08:46 | Сообщение # 49
Стажер
У вас сообщений: 32
электромеханик
OFFлайн
Российская Федерация
Ярославль
Друзья по сервису шепнули, что такой параноей GE не страдает, так что видимо без замены модулей даже для полноценной диагностики мне уже не обойтись. Такой возможности нету. Возвращаю аппарат.
Дата: Пятница, 03.Ноя.2017, 15:42 | Сообщение # 52
Стажер
У вас сообщений: 32
электромеханик
OFFлайн
Российская Федерация
Ярославль

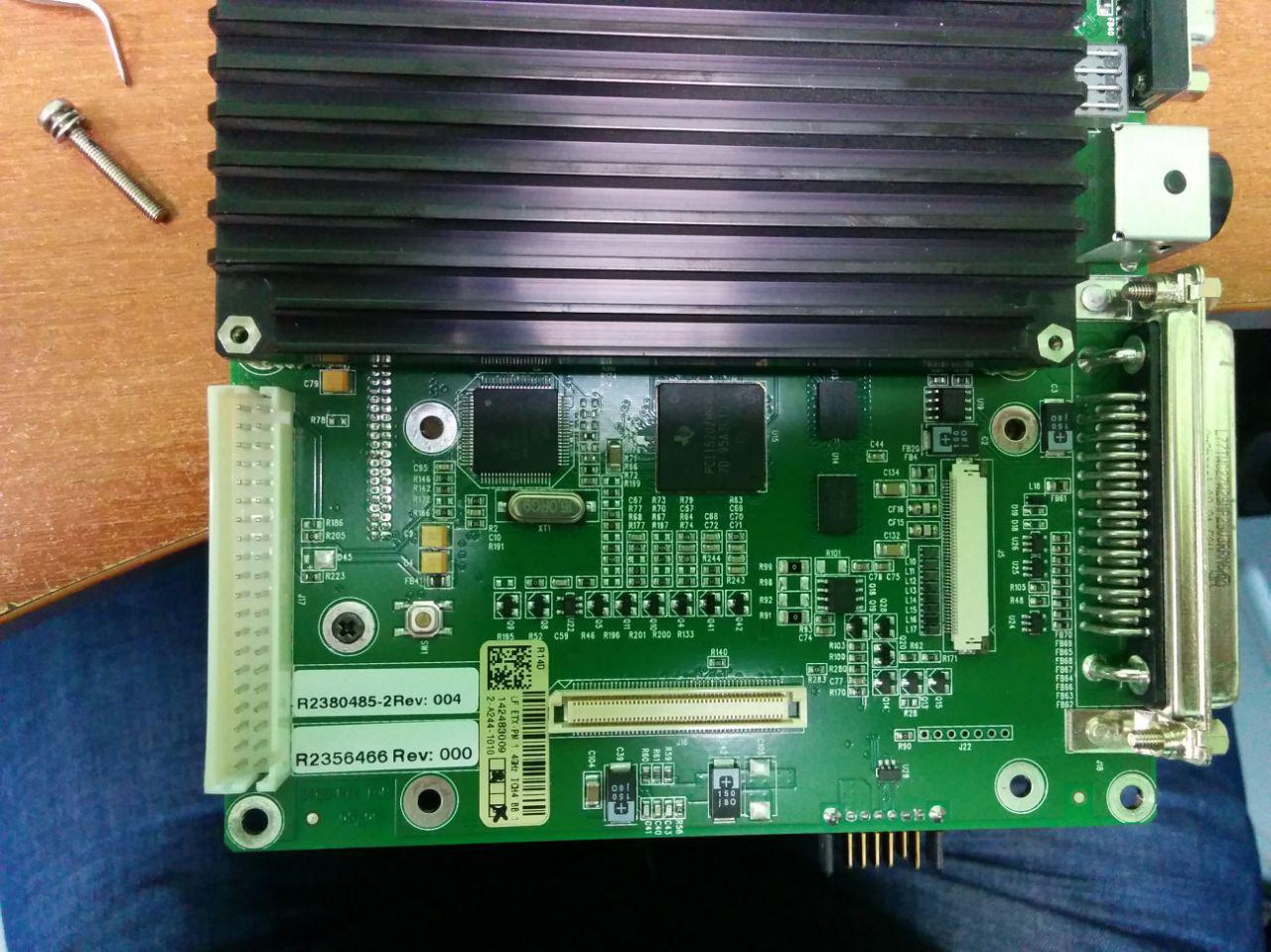

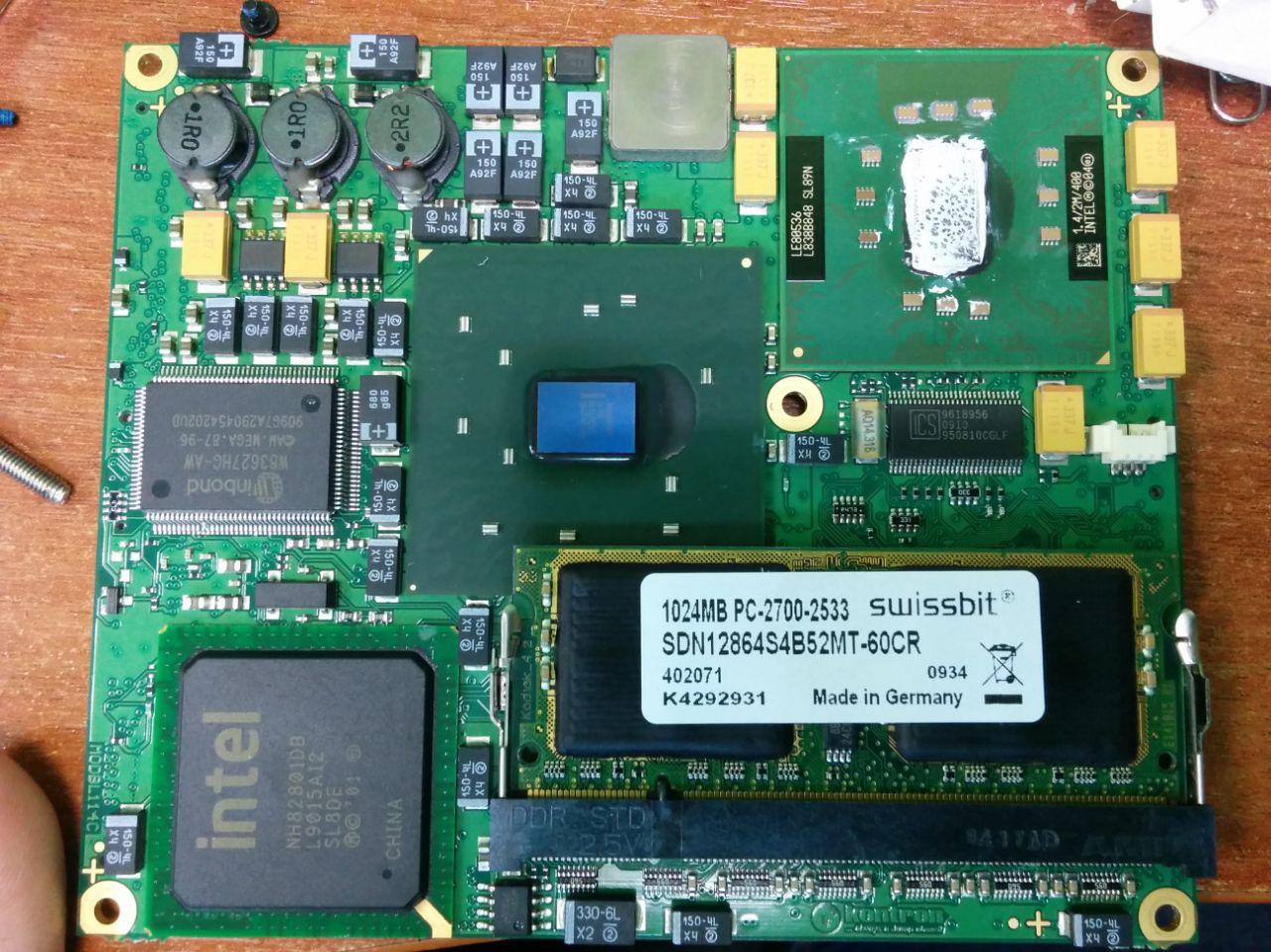

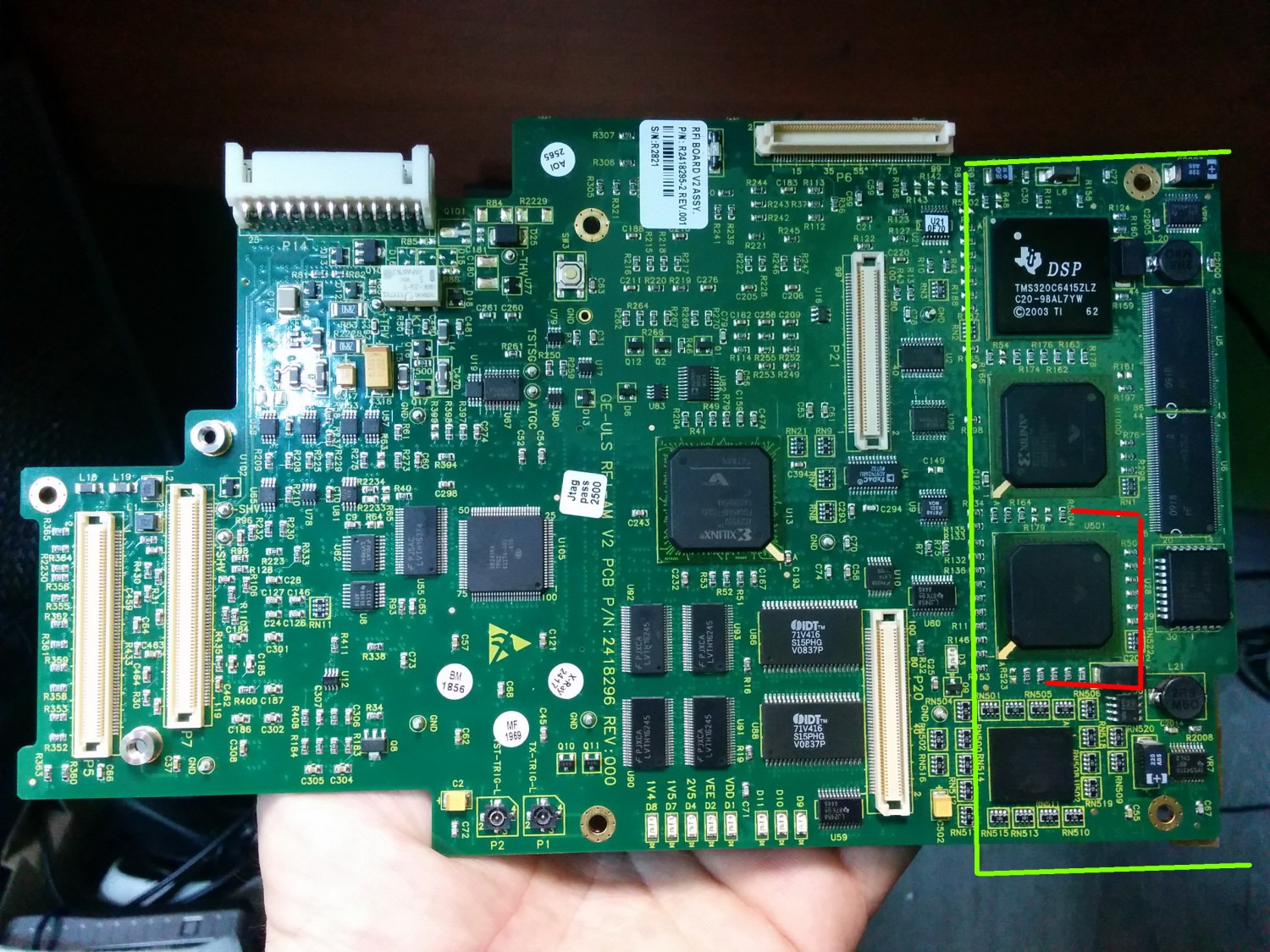

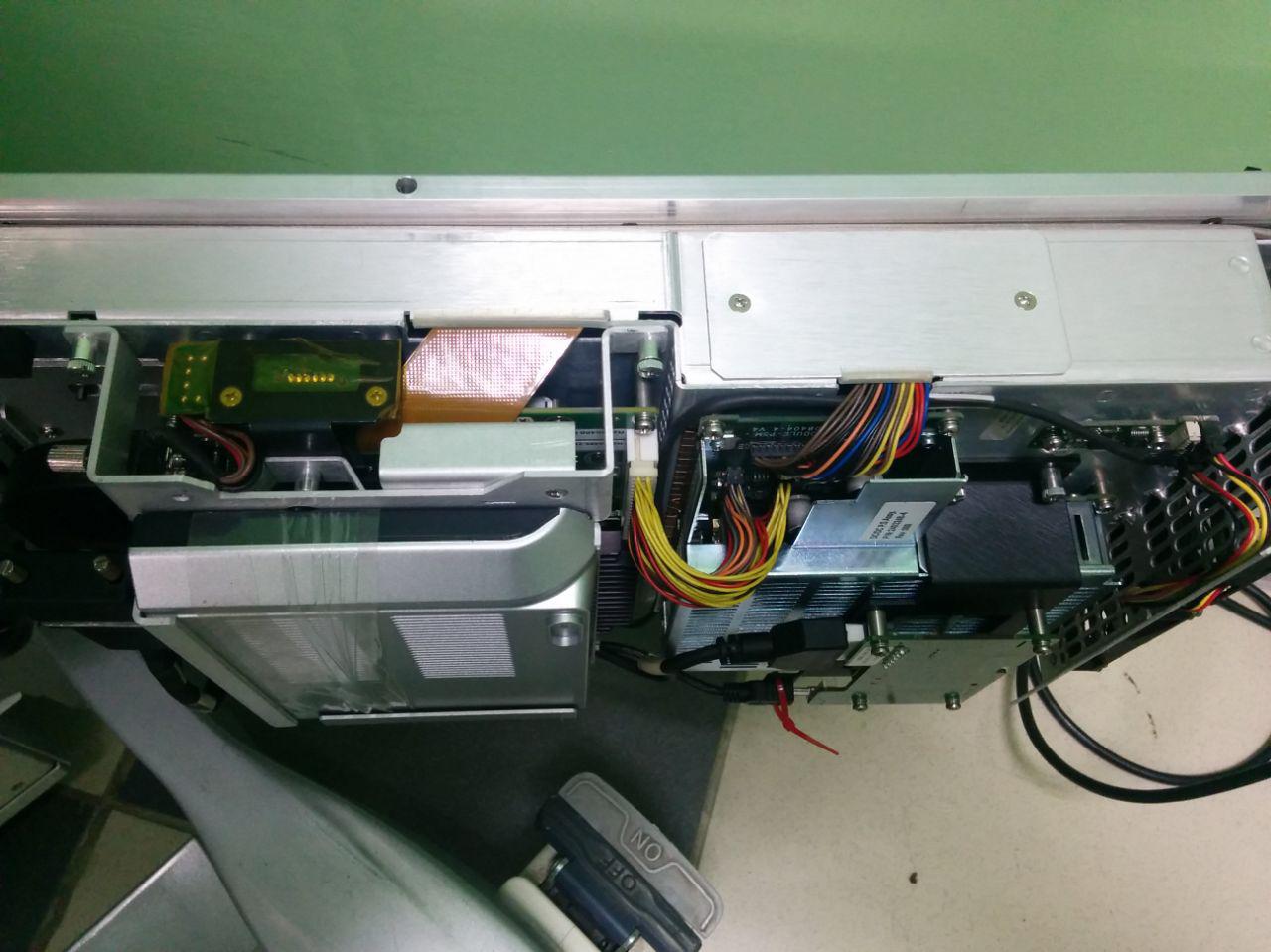

стартует. раз в 7 секунд идет ребут. Комп разбирал дважды, контакты чистил. Без памяти не запустится, да и мониторить нечем. индикаторов нет, зумера нет. пост карту втыкать тоже непонятно куда. Ниже фотки, вся материнка размером 10*10 см примерно. на второй фотке черный радиатор, это как раз вся материнка под ним прячется. Остальная плата - переферия. Видик распаян. Блок питания компа тоже не просто. на фото блок питания снизу аппарата. правый (кажется) качает 20 вольт на всю систему, заменен кондер, нагрузку держит.. Дальше питание идет на материнку (на фото слева под аккумом), и из нее шлефом в 20 пин на DC-DC преобразователь (на фото справа), в котором готовится напряжение для компа, зарядки аккума (опция) и платы с датчиками. Визуально там все гуд. Какие где напряжения поднимаются, и для чего - не известно. Все напруги выписывал оттуда. Был-бы обычный комп, то уже все переставил бы местами. Конечно если у кого есть такой на тест, я не откажусь).
Дата: Пятница, 03.Ноя.2017, 16:12 | Сообщение # 53
Техник
У вас сообщений: 544
инженер
OFFлайн
Чешская Республика
Прага
Либо питание, либо сама материнка. Что там у матери за контакты? ETX/XTX или Com Express? И видик у неё скорее всего с северного моста Intel, дохнет крайне редко, но иногда дохнет. А почему не известно какие напряжения подымаются? Меряйте, там всё меряется. .
Дата: Пятница, 03.Ноя.2017, 17:09 | Сообщение # 54
Vse
OFFлайн
Российская Федерация
Саратов
Очень похожая плата CPU стояла на миндрее. Он совсем не стартовал. Замена ЮМ и старт боиса, потом опять не включается. Опять замена ЮМ и включился в синий экран. Долго думал, потом поменял оперативу. Работает более полугода.
Дата: Четверг, 09.Ноя.2017, 12:22 | Сообщение # 57
Стажер
У вас сообщений: 32
электромеханик
OFFлайн
Российская Федерация
Ярославль

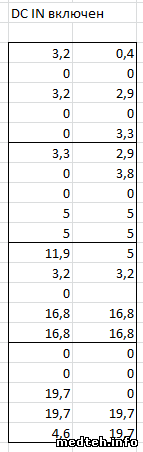

оперативку менял. подкидывал 3 штуки другие. В ноутах они работают. питания замерял, просто сравнить не с чем, не могу понять, правильные или нет. проц немного греется. картинка с напряжениями на разьеме, который идет на DC-DC преобразователь. На счет оперативки, частота 2700. Правда в остальных параметрах не уверен. Разговаривал с сервисниками, говорят, что даже память из одной коробки, одной партии может работать на одной матери, и НЕ работать на другой матери., даже не смотря на совпадающие требования. Где можно выдрать для теста?
Дата: Пятница, 10.Ноя.2017, 11:08 | Сообщение # 58
Техник
У вас сообщений: 544
инженер
OFFлайн
Чешская Республика
Прага
Это он у Вас во включенном состоянии? На некоторых пинах показатели, что он включен. У меня пины 1-2 (колонка-ряд) и 2-2 имеют 3.3В. На пине 1-1 подымается до 3.3В после включения. Пин 1-2 имеет показатель 3.13В. Может у Вас ревизия DC-DC не такая.
Дата: Понедельник, 13.Ноя.2017, 10:57 | Сообщение # 59
Стажер
У вас сообщений: 32
электромеханик
OFFлайн
Российская Федерация
Ярославль
Спасибо. Именно этого и не хватало, не с чем сравнить было. Дальше проще, но если есть возможность, то можете померить/подсказать Предоставленные замеры проведены во ВКЛЮЧЕННОМ состоянии. DC-DC, на текстолите: PN:2408404-4, v4, на корпусе: PN:2403248-4, REV:000

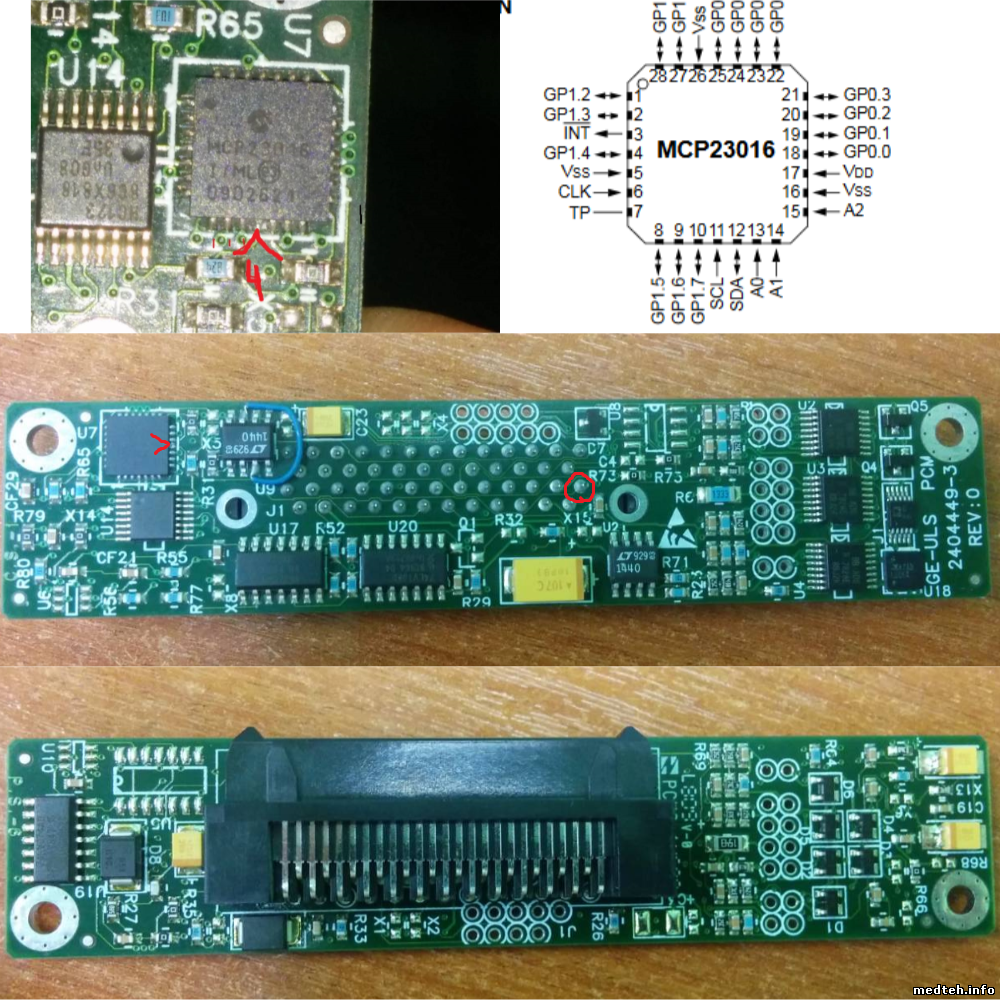

пин 1-2 (колонка-ряд) - короткий на землю, 1,2-1,5Ом снял U101, но короткое не пропало. Похоже проблема в маленькой платке на разьеме X04, зовется PCM 2404449-3 REV:0 U7 (mcp23016) 11 нога на землю имеет 1,5 ома. Попробую снять, проверить что изменится, но похоже дело в ней. Если не сложно, померить у себя? снял U7, короткое осталось.... межслойное... пойду за микроскопом, или выжигать.. up очень сильно греются U2 и U4 (ads7828). Без них нет запуска вообще. Заказал лот из 10 штук. черная пятница не вовремя, боюсь долго будут ехать.
Дата: Понедельник, 27.Ноя.2017, 11:10 | Сообщение # 61
Стажер
У вас сообщений: 32
электромеханик
OFFлайн
Российская Федерация
Ярославль
заменил U2 U3 и U4. Короткое пропало полностью. Но питание не все поднялось на разьемах.. Было ДО == стало ПОСЛЕ == должно быть! 1) 3,2-0,4 == 3,3-0,4 == 3,3-3,13 2) 0,0-0,0 == 0,2-3,3 == 3,3-3,3 Напряжение и поведение системы не меняется, при подключенном / отключенном питании и DATA панели датчиков. Отсутствующие напряжения похоже так же ведут в эту мелкую плату PCM 2404449.
Как и изначально было на панели датчиков, сопротивление по 3.3 в относительно земли = 24 Ом (в начале темы я не правильно указал 0,22Ом). Если есть возможность у кого, проверьте плиз.
Дата: Понедельник, 27.Ноя.2017, 16:04 | Сообщение # 62
Техник
У вас сообщений: 544
инженер
OFFлайн
Чешская Республика
Прага
Цитатаtutunikd ()
заменил U2 U3 и U4. Короткое пропало полностью. Но питание не все поднялось на разьемах..
Рисуйте схему откуда 3,3В и 3,13В приходят и ищите виновника. Показатели 0,2В и 0,4В ни о чем. Не должно быть там таких напряжений. Только на выходе на другую плату THV может быть от 0 до 50В.
Дата: Суббота, 02.Июн.2018, 18:37 | Сообщение # 63
Участник
У вас сообщений: 162
инженер по радиоэлектронике
OFFлайн
Беларусь
Минск

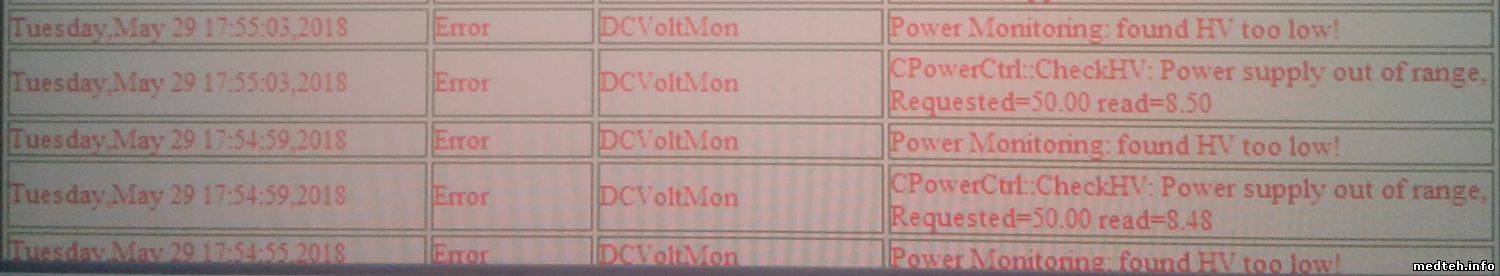

Пришел аппарат S6 в ремонт - плохая картинка, на допплере, что-то тихо стучит, в цветовом режиме - цвета нет. Калибровка, верификация, фултест системы проходят на ура, все напруги на бп присутствуют +-78, 12, +-5, 3.3, 1.8. Как только присоединяешь датчик аппарат ничего не пишет, якобы все ОК, но в логах Volt пишет, что низкое HW вместо 50В - 6-10В. Во вкладке админ в графе DC-DC Supply ууууу уууу уууу Illegal part number, прошивка ничего не дает, пишет, что прошился, но попытка считать дает те же уууууу. Был такой косяк у кого? Может я неправаильно юзаю IC2Programmer? Проверял RFI и TR32 на вивид ай - OK. Помогает ли замена DS1624. Бэн ай нид хэлп.
Дата: Воскресенье, 03.Июн.2018, 12:22 | Сообщение # 65
Участник
У вас сообщений: 87
техник медецинской техники
OFFлайн
Марокко
Рабат
Добрый день. Была похожая проблема с Voluson S6. Высоковольтные ключи садят напряжение. Выпаяла микросхему ключа, сейчас работает. Жду, когда придёт новая микросхема.
Дата: Понедельник, 04.Июн.2018, 07:43 | Сообщение # 67
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация
Ставрополь
Блок прошьется 50\50. Если и получится то говорят не на долго. Тут много это обсуждалось. Обычно под замену. Пока не будет у него номера не сможете сделать калибровку напряжений. Не будет калибровки, какая работа вообще?
Дата: Понедельник, 04.Июн.2018, 21:39 | Сообщение # 68
Участник
У вас сообщений: 162
инженер по радиоэлектронике
OFFлайн
Беларусь
Минск
To petroveech: это на последних вивидах ай или кью без серийного номера блока питания аппарат не хочет работать, вивиды работают. Тут что-то другое ...
Дата: Вторник, 05.Июн.2018, 07:11 | Сообщение # 70
У вас сообщений: 1071
Иженер
OFFлайн
Российская Федерация
Ставрополь
Цитатаambrose ()
то на последних вивидах ай или кью без серийного номера
У меня не работали. 3 шт. Из 2 бп прошился 1. 1 Поменял, не думая (старый к сож отдал). Прошитый работает уже почти год. Но попытка точно такой же, точно так же прошить на том же узи не вышла. При обращении пишите мыло сразу.
Дата: Суббота, 09.Июн.2018, 12:31 | Сообщение # 71
Участник
У вас сообщений: 162
инженер по радиоэлектронике
OFFлайн
Беларусь
Минск

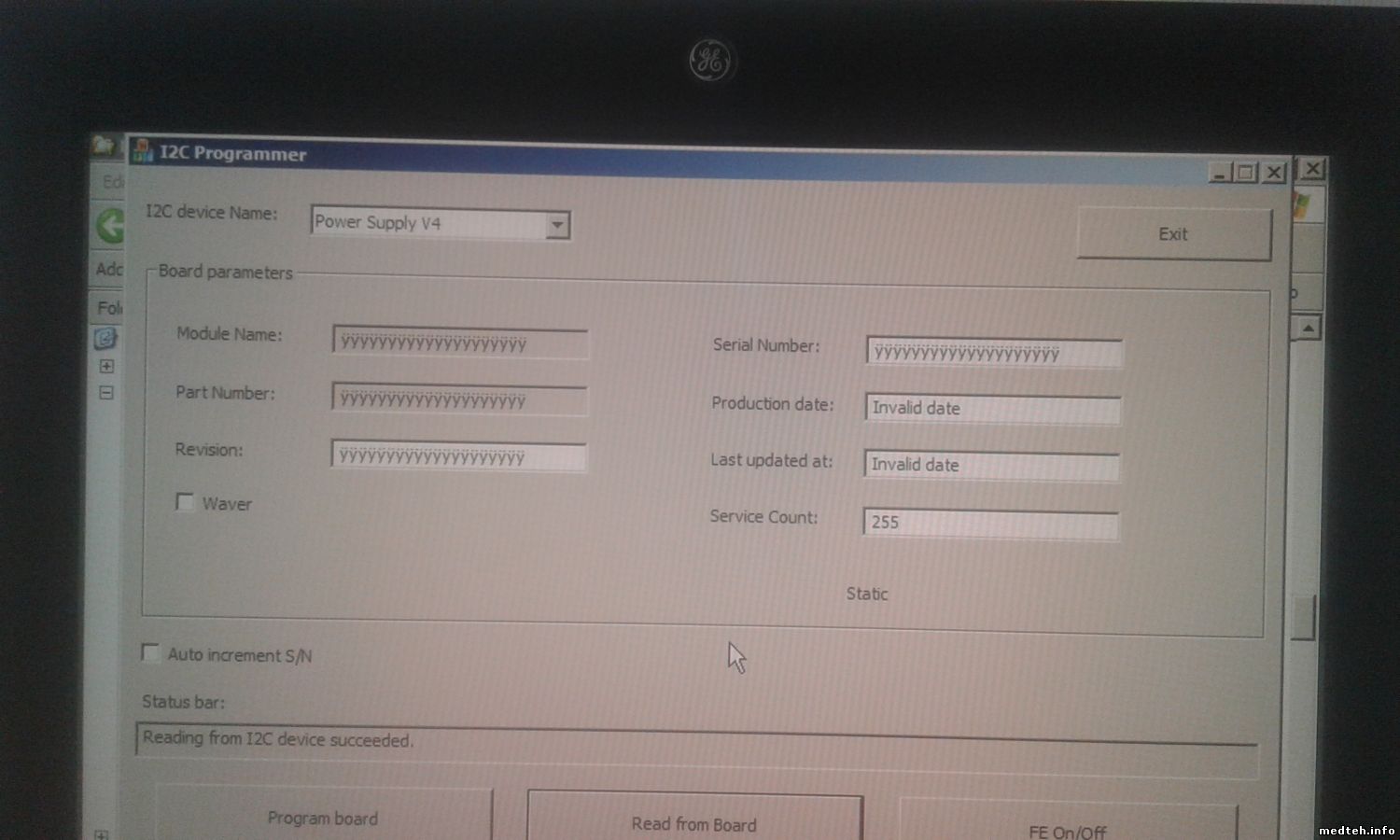

Прошили ds1624 на программаторе (i2c programmer походу неправильно шьёт или только из-под донгла?), появился партнамбер и серийник на этом подвижки окончены, ошибка и картинка не изменилась. Подкиньте идеи!
Аппарат Vivid S6 2015 года выпуска. Коллеги, подскажите, пожалуйста, как войти в сервисный браузер. Хотел сделать дефрагментацию диска, да, и тесты погонять.
Дата: Четверг, 21.Фев.2019, 06:28 | Сообщение # 78
Стажер
У вас сообщений: 17
Инженер
OFFлайн
Российская Федерация
Москва

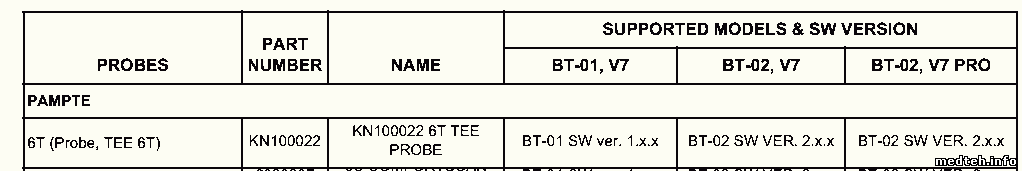

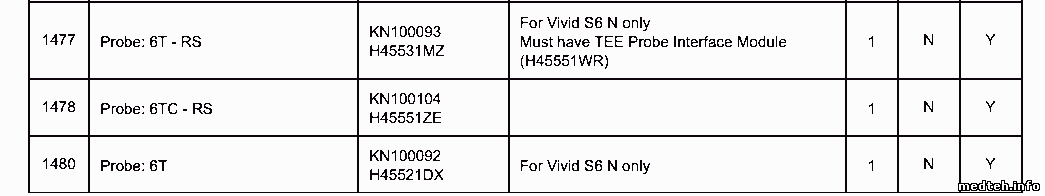

Здравствуйте. Аппарат стартует и полностью загружается. Но датчики не определяются. Есть только пункт отмена. Alt+Conf. При запуске теста DC Colibration, аппарат уходит в перезагрузку. Платы TR32 очень горячие. Снял, нанёс термопасту (там её совсем почти не было. Точнее была, но на радиаторе видно, что контакт минимальный был) Визуально перегрева не видно. Проблема не ушла. По питанию всё, вроде, в норме. Где ещё ковырнуть и измерить?

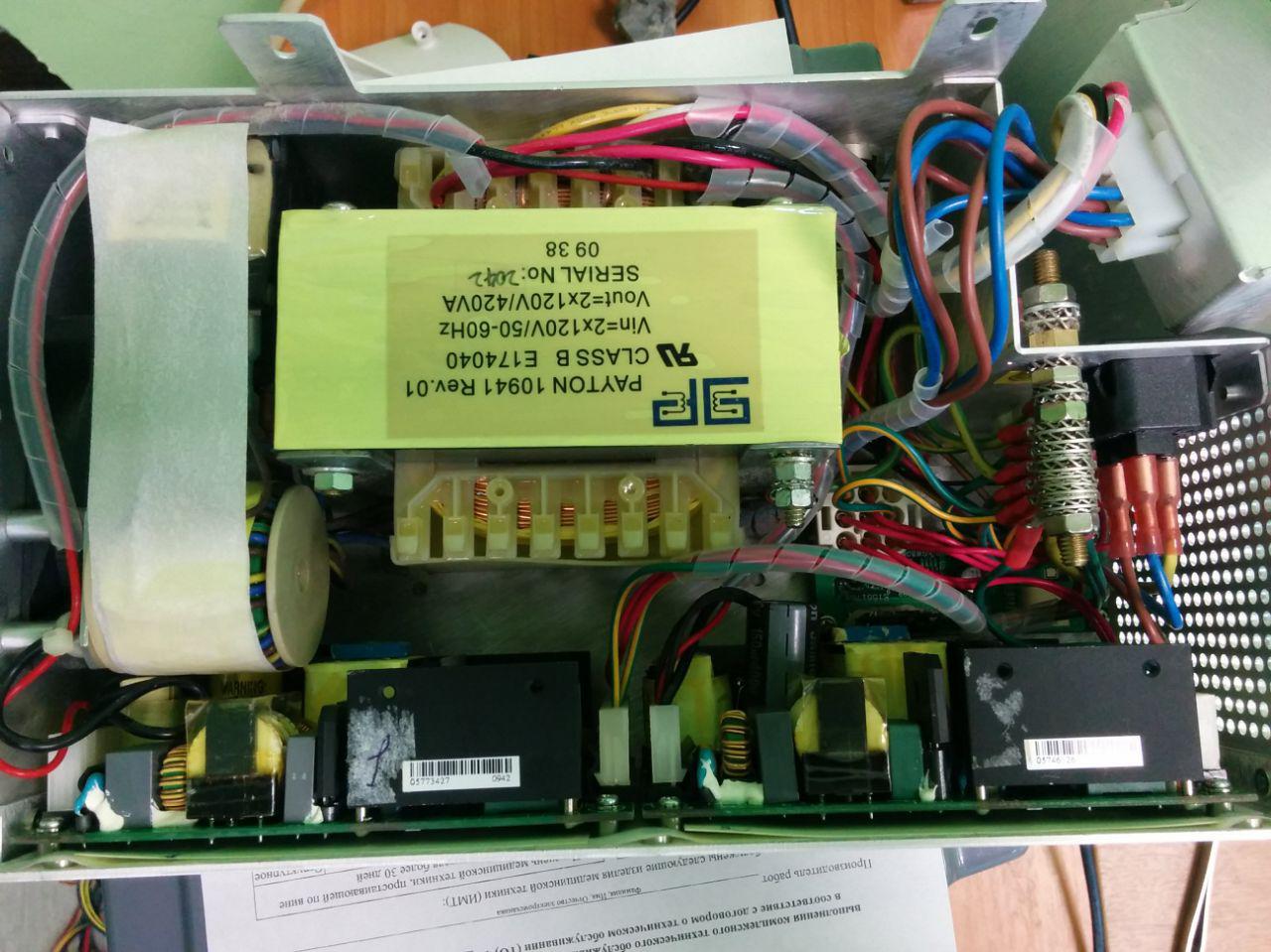

Здравствуйте! Подскажите, пожалуйста, по данному УЗ аппарату Vivid S6 от GE. Аппарат не включается, на блоке внутри аппарата горит только светодиод 20 вольт. 12 и 5 вольт светодиоды не светятся. В самом блоке питания на больших платах напряжения 12 и 20 вольт присутствуют. С большой платы блока питания 12 вольт уходят на маленькую платку в том же блоке питания и теряется там. Также не понятно откуда формируются 5 вольт? На панели клавиатуры возле кнопки включения не горит ни один светодиод.
