Есть знатоки? Есть проблема. DP-6600 (2006 г.в.). Когда включаешь первый раз. Загружается, работает. Стоит кратковременно выключить и включить (через 1 мин.) не загружается "операционка" (дальше заставки загрузка не происходит). Если время между выключением и включением более 1 часа то опять первая загрузка аппарата проходит. Но стоит выключить и опять не загружается. Кто подскажет где проблема? (в плате импульсного БП или в процессорной плате?)
Дата: Понедельник, 12.Сен.2011, 08:08 | Сообщение # 4
У вас сообщений: 289
инженер
OFFлайн
Российская Федерация
medteh
Только что проверил, всё качает, доступ есть. Читайте FAQ по сайту: Я не могу скачать файл- Данная возможность только для зарегистрированных участников сайта, а так же ваше участие на сайте в тех. разделах. Примите участие в дискуссиях или создайте свою тему в Тех. разделах где так же можете принять участие в обсуждение своей проблемы. И вам откроются ссылки на скачивание. Это малая плата, то что от вас требуется!
Он работает на мотороловском микроконтроллере MCF5307. viktor506, если с блоком питания все в порядке, надо проследить цепи сброса контроллера и ПЛИС (если они задействованы, и если на них присутствует конденсатор, может он не успевает разрядиться за 1 минуту - разрядный резистор оборвался, к примеру, или защитный диод), завершается ли процесс конфигурирования ПЛИС.
Дата: Вторник, 13.Сен.2011, 11:05 | Сообщение # 10
Стажер
У вас сообщений: 6
УЗД
OFFлайн
Российская Федерация
Москва
Всё точно плата аналогичная. По блоку питания вопросов нет. Выходные напряжения все есть на соединительной плате в соответствии с сервисным мануалом. Можно ли уточнить на картинке какой конденсатор (или разрядный резистор, или защитный диод) ?
Дата: Вторник, 13.Сен.2011, 14:45 | Сообщение # 11
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Эта плата, вообще-то, от DP-3300 - предыдущая модель, как я понимаю. И этой фотографии лет шесть, правда она у меня в лучшем качестве, попробую (и Вам советую) просмотреть и проанализировать с помощью структурных схем из любезно выложенного в хранилище мануала. Если еще не имеете доступа - просите в личном сообщении. И посмотрите пока, где на плате остается какой-нибудь потенциал после выключения. Батарейка - само собой, но может еще что-то обнаружится.
Дата: Вторник, 13.Сен.2011, 22:48 | Сообщение # 14
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Вот выдержка из мануала "The start-up process is described as follows: 1. The system finishes the initialization of CPU, DRAM and chip selection. 2. The system copies the firmware in the flash to DRAM. 3. The system runs the software in DRAM, configures CPU interrupt, and fills in the interrupt vector table. 4. The system configures the display circuit FPGA. 5. The start-up image displays. 6. The system configures other circuit FPGA. 7. The system reads out the preset data, and based on the preset, selects the exam mode and the transducer. 8. The front end is initialized based on the selected transducer. 9. The system initializes the scanning and back-end parameters, opens the scanning interrupt and performs the image scanning. 10. The system enters the start-up image." Так что мои подозрения не на материнскую плату, а на периферию - клавиатуру и плату трансдюсеров.
Дата: Вторник, 13.Сен.2011, 23:53 | Сообщение # 16
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев

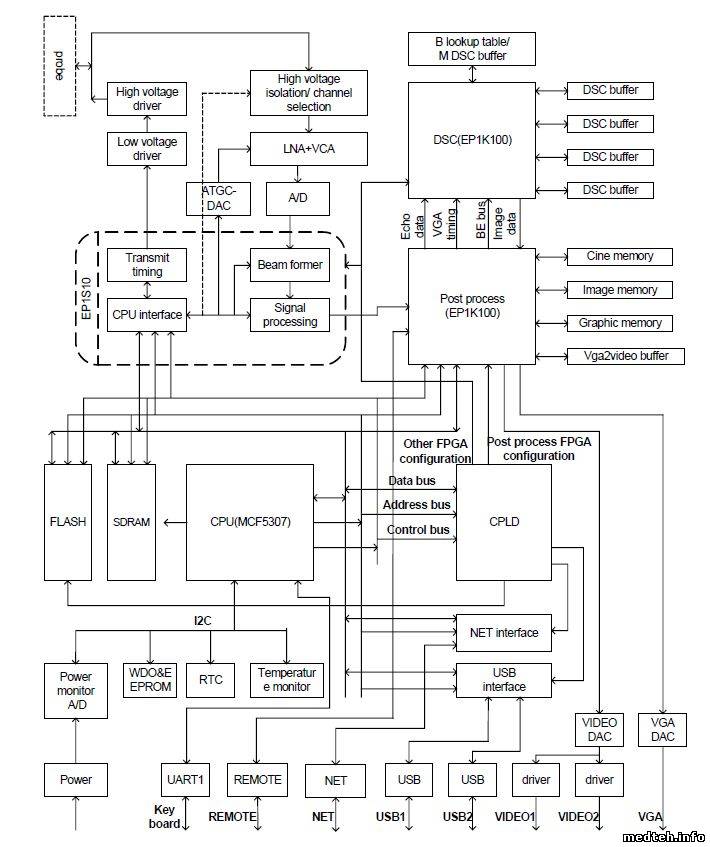

Кстати, неисправность клавиатуры можно сымитировать, отключив ее после гарантированного долгого простоя, и включив аппарат. От блока приемопередатчиков тоже немного сигналов читается - четыре разряда кода датчика, и это можно легко проверить. А вот такие штуки, как Power monitor A/D, WDO@EEPROM, RTC и Temperature monitor (Figure 3-6) , сидящие на общей шине I2C, вполне могут не давать загрузиться.
Первое включение LD4, LD6 и LD7 загораются загрузка прошла. Второе включение через 3 мин. LD4 загорелся появление заставки на экране LD6 мигает LD7 не горит заставка замерла. Дальнейшая загрузка ОС не идет.
через 15 мин. LD4, LD6 и LD7 загораются загрузка прошла.
Сообщение отредактировал viktor506 - Среда, 14.Сен.2011, 22:28

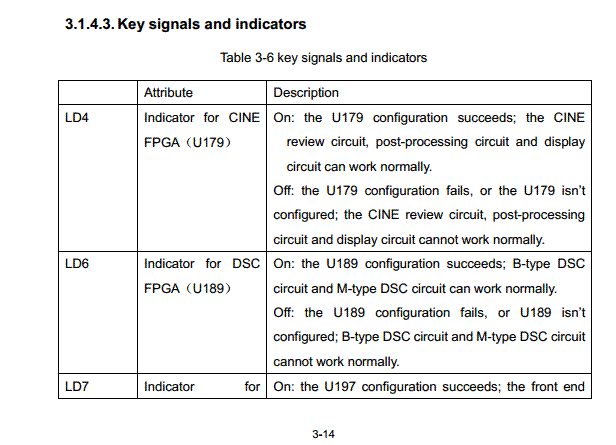

"LD6 Indicator for DSC - FPGA（U189） On: the U189 configuration succeeds; B-type DSC circuit and M-type DSC circuit can work normally. Off: the U189 configuration fails, or U189 isn’t configured; B-type DSC circuit and M-type DSC circuit cannot work normally."
Значит проблемы на этапе инициализации FPGA. Пальцем на корпус - проверьте нагрев и несильно надавив на "отвал". Еще раз проверьте напряжение питания на конденсаторах рядом с микросхемой, если есть осциллограф - то им. Проверьте резисторные сборки рядом с микросхемой после того как первый раз выключите УЗИ.
Из структурной схемы не видно, как конфигурируется экранная FPGA U179 (светодиод LD4). Если это происходит без участия микроконтроллера посредством загрузчика на CPLD U164 и одной из флэшек AM29LV641 (они на обратной стороне платы), а это вполне логично, то надо-таки смотреть и на контроллер - цепи сброса и конфигурирования его и обеих FPGA U189 и U197 (про моргающий светодиод в мануале не написано, но признак завершения конфигурирования FPGA абсолютно однозначен).
Дата: Четверг, 15.Сен.2011, 02:18 | Сообщение # 21
У вас сообщений: 829
Ультразвук
OFFлайн
Украина
***
SonoLife, коллега, вопрос по другой системе, но тоже с ACEX EP1K100QC208. Почитал на нее даташит, но так и не понял, программируется она до установки на плату, или же во время загрузки системного софта конфигурационной его частью. Один электронщик доказывал мне, что сначала нужно прошить, потом паять. Для информации: на плате их стоит 6 или 8 шт.
Дата: Четверг, 15.Сен.2011, 09:05 | Сообщение # 22
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
РОМУЛ, наверное, то был не электронщик :) Она программируется (правильнее все-таки для FPGA "конфигурируется", а программируются обычно т.н. CPLD - до пайки на плату программатором или уже в плате обычно через разъем JTAG) в любой удобный разработчику момент после установки на плату: или автоматически из загрузочной флешки, или "во время загрузки системного софта конфигурационной его частью", или через разъемчик в процессе отладки. А до этого она совсем "пустая" в смысле схемотехники.
Дата: Четверг, 15.Сен.2011, 09:45 | Сообщение # 23
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
РОМУЛ, FPGA в первом приближении представляет собой SRAM, "прошивку" микросхема при включении загружает из любого ПЗУ (чаще всего рядом находится AT45DXXX или SPI EEPROM), после отключения питания она все "забывает". Собственно поэтому если она неисправна её можно безболезненно заменить.
Дата: Четверг, 15.Сен.2011, 10:09 | Сообщение # 24
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Alexium, все так, но чуть иначе - для обеспечения возможности апгрейда прошивки ПЗУ сейчас подключают не напрямую к FPGA - ее обычно вычитывает (и модифицирует при необходимости, загружая извне новые данные с помощью своих интерфейсов) микроконтроллер, и последовательно "задвигает" конфигурационные данные в FPGA. Для PC-based систем и вовсе обходятся без ПЗУ - конфигурируют FPGA через интерфейсы компьютера (PCI, USB...).
Дата: Четверг, 15.Сен.2011, 11:54 | Сообщение # 25
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Моргающий LD6 на ножке CONF_DONE говорит-таки о неудачном конфигурировании U189, микроконтроллер пытается повторить процесс и снова никак, и т.д. по кругу. Кто виноват - не знаю, может контроллер приостанавливает загрузку по какой-то причине. А до UD7 дело и не доходит. Проверьте еще 19-ю ножку U189 - INIT_DONE: используется ли она контроллером, если да, то присутствует ли на нем подтягивающий резистор и как этот вывод себя ведет.
Дата: Понедельник, 03.Окт.2011, 07:12 | Сообщение # 26
Участник
У вас сообщений: 67
Электромеханик
OFFлайн
Казахстан
*******
получилось найти решение? у нас похожая ситуация, только аппарат уже вообще на начинает работать. останавливается на заставке загрузки. И еще чтобы открыть придется высверливать заклепки на аппарате?
Дата: Понедельник, 03.Окт.2011, 10:08 | Сообщение # 27
Стажер
У вас сообщений: 6
УЗД
OFFлайн
Российская Федерация
Москва
Я пока отсек неисправности с остаточным зарядом на плате. У меня первая загрузка всегда была успешная. А вторая - зависание на заставке. Тут либо был остаточный заряд либо температурный нагрев (возможно микротрещина). Перед первым включением я нагрел всю плату (процессорную) и после этого включил. Эффект - зависание на заставке. Теперь надо вычислить как ИС "барахлит".
Дата: Понедельник, 03.Окт.2011, 10:36 | Сообщение # 28
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Микротрещина и "остаточный заряд" очень даже хорошо сочетаются: болтается в воздухе какой-то КМОП вход. Погрейте феном - вокруг микросхем, под микросхемами. К переходным отверстиям особое внимание. Еще посмотрите 51-ю ногу U189 - должна быть к + VCCIO (обычно через резистор 1...10 кОм).
Дата: Вторник, 30.Апр.2013, 11:35 | Сообщение # 30
Участник
У вас сообщений: 173
Инженер
OFFлайн
Российская Федерация
Екатеринбург
моя проблема на dp 6600: клиент сообщил, что не до конца вставил один из датчиков не до конца и включил. при включении аппарат загружается адекватно. виден весь интерфейс, видны датчики, можно ими управлять. сигнал эхо-фон (серый однородный конус) виден при самой высокой яркости. с датчиков нет сигналов. разобрал, проверил все соединения, . мануал есть. как проверить трандъюсер? что смотреть?
Сообщение отредактировал good_knight - Вторник, 30.Апр.2013, 12:06
Здравствуйте. Я не техник,а врач.Необходимо сохранять и просматривать видео на компьютере.Но видео сохраняется в формате СIN.,ни одна из предложенных в Инете программ не открывает видеофайлы.Подскажите как решить проблему. Может установить на ПК ПО для Миндрей dp6600? Только где его взять? Заранее спасибо.
1) выложите пример файла 2) поищите в настройках или в файловом менеджере опции Clip Format: System Format/ PC Format на некоторых аппаратах есть возможность конвертировать формат файла
сильно сомневаюсь, что на данном приборе присутствует возможность выбора формата. думаю, стоит рассмотреть вариант захвата видео через видео выход прямо на компьютер.
Дата: Понедельник, 30.Ноя.2015, 06:22 | Сообщение # 39
Участник
У вас сообщений: 67
Электромеханик
OFFлайн
Казахстан
*******
Была такая проблема, отправили к официалам - сказали мат.плата на замену, причем это была болезнь у нескольких аппаратов. Одна больничка заказала плату - после замены аппарат ожил. См. также тему http://www.medteh.info/forum/57-3776-1
Дата: Понедельник, 07.Дек.2015, 18:30 | Сообщение # 40
Стажер
У вас сообщений: 9
техник
OFFлайн
Узбекистан
фергана
тему смотрел дело в том что светодиоды л4 л6 л7 не горят при включение 1 раз мигает л5 , при этом загораются л9,л11,л10 (л12выключен) напряжение в контрольных точках стабилизаторов в норме в процессор MCF5307 поступает питание 3,3в не знаю что делать помогите пожалуйста. прогрел видео процессор не помогло.
