.В этой теме собрана вся информация об аппарате УЗИ "iU22" фирмы с корпоративным брендом "Philips" для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним. .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), ибо информация, касающаяся разных технических систем, может в последующем ввести в заблуждение других участников! Ипроследите, чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(следующая в режиме монолога череда только своих новых постов вместо редактирования текущего крайнего в теме своего поста для добавления в него новой информации) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20) !Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...
Изучив информацию, связанную с эксплуатацией аппаратов Philips, особенно отдельных серий, заметил частые их заболевания - блоки питания. Об одном из таких пациентов чуть ниже. (Подобные темы по Philips уже существуют, но это Энвизоры и собрат iu22 - ie33. Возможно, эта тема в будущем принесёт кому-то пользу).
2007 года. Аппарат запускается на 2-3 секунды и глохнет (монитор не успевает включиться, разгоняются вентиляторы, срабатывает реле - и всё). Синий LED, на задней панели питания, переходит из режима постоянного свечения в моргающий режим.
Из того, что сделано: 1) Прослежена цепь. 220В, пройдя через выключатель приходят на плату AC TRAY CONNECTOR. Слева в этом первичном БП подвешен импульсный БП XP Power, на выходе которого должно получаться 12 В. Они есть; 2) Справа на плате AC TRAY CONNECTOR разъём P8 APBD - похоже, что-то типа сигнала Power Good, т.к., если его отстыковать, то даже синий LED не загорается на задней панели питания; 3) Слева на плате AC TRAY CONNECTOR разъём P2 APS/PPS. Если его выткнуть, то частично аппарат запитывается. Получает питание видеопринтер, слышно, срабатывание реле (?). Если его подключить, источники (аналоговый и цифровой) заводятся на 2-3 секунды и глохнут. Прослежен жгут от этого разъёма, уходящий в аппарат. Он приходит на два, параллельно запитанных блока питания Astec; 4) Пробовал поочередно отключать фазы от этих БП - похоже, проверить как заводится аппарат можно только включив их совместно (хотя, некий положительный сдвиг есть). Тот, что остается запитанным включается на 5-6 секунд (это уже не 2-3 с), получает питание плата "питания", на которую с этих источников идут выходы, на ней загораются светодиоды, вращается карлсон источника. Запитывается монитор, но без сигнала.
Коллеги, кто-нибудь может что подсказать?
Хм, хотя. На двух БП Astec есть светодиоды. AC Оk и DC Оk. Так вот, при включении аппарата в сборе, за 2-3 секунды успеваю заметить, что на одном источнике горят оба светодиода, а на другом только один - AC Оk. А DC - не запитан. Есть подозрения на этот источник. У него шесть выходов: 3.65 V, 5.35V, 5.35V, 48V, 15V, 15V. .
Я так понял, никто с подобным не сталкивался? И никто дельным советом не поможет?
Sabres, так Вы же уже сами себе всё подсказали. Осталось разобрать второй источник, осмотреть, обдуть, пропаять, прозвонить. Прозвонить его нагрузки на счёт К.З. Попробовать включить второй источник на столе отдельно от аппарата ...
У данной линейки очень хорошо налажен контроль за формированием питающих напряжений. Аппарат включится только тогда, когда ВСЕ формируемые вторичными блоками питания напряжения будут ПРИСУТСТВОВАТЬ и будут в НОРМЕ. Ищите....
Сообщение отредактировал adidas - Четверг, 15.Сен.2011, 20:53
Хорошо. Буду подпитывать данную тему, по ходу ремонта. На следующей неделе представлю результаты и выложу фотоотчет. Надеюсь, что-то дельное получится.
За это время необходимо успеть замерить напряжение и оценить его величину. В аппарате, по моему, все напряжения подписаны. и небольшие китайские подсказки :)
Благодарю adidas, за приоткрытые chinese-подсказки.)) да, постараюсь проверить всё. в т.ч. вентиляторы и т.п.
полагаю, закороченная обмотка карлсона тоже может сказывать влияние? (хотя, возможно и не так проявляющееся). на аппарат поеду в начале новой недели (к информации о ожидании новостей).
Сообщение отредактировал Sabres - Пятница, 16.Сен.2011, 00:54
Здравствуйте. У нас похожая проблема с таким же аппаратом. При полном завершении загрузки аппарат отключается. Сюдя по всему аварийное откл. происходит от реле К1 на плате вводного трансформатора, только непонятно от чего, светодиоды на блоках питания после вкл. загараются и горят оба(AC/DC). На плате PSBC можно ли проверить микросхему U3 1031A не выпаивая? Обнаружил на ней незначительный дефект. Описание данной микросхемы найти не могу.
Аппарат включится только тогда, когда ВСЕ формируемые вторичными блоками питания напряжения будут ПРИСУТСТВОВАТЬ и будут в НОРМЕ.
- а как только одно из напряжений выходит из допустимого диапазона или пропадает совсем (а такой вариант весьма возможен в процессе загрузки) система аварийно отключается... Совет стандартный - Ищите, анализируйте...
Дата: Вторник, 08.Ноя.2011, 07:44 | Сообщение # 10
Стажер
У вас сообщений: 38
инженер
OFFлайн
Российская Федерация
Красноярск

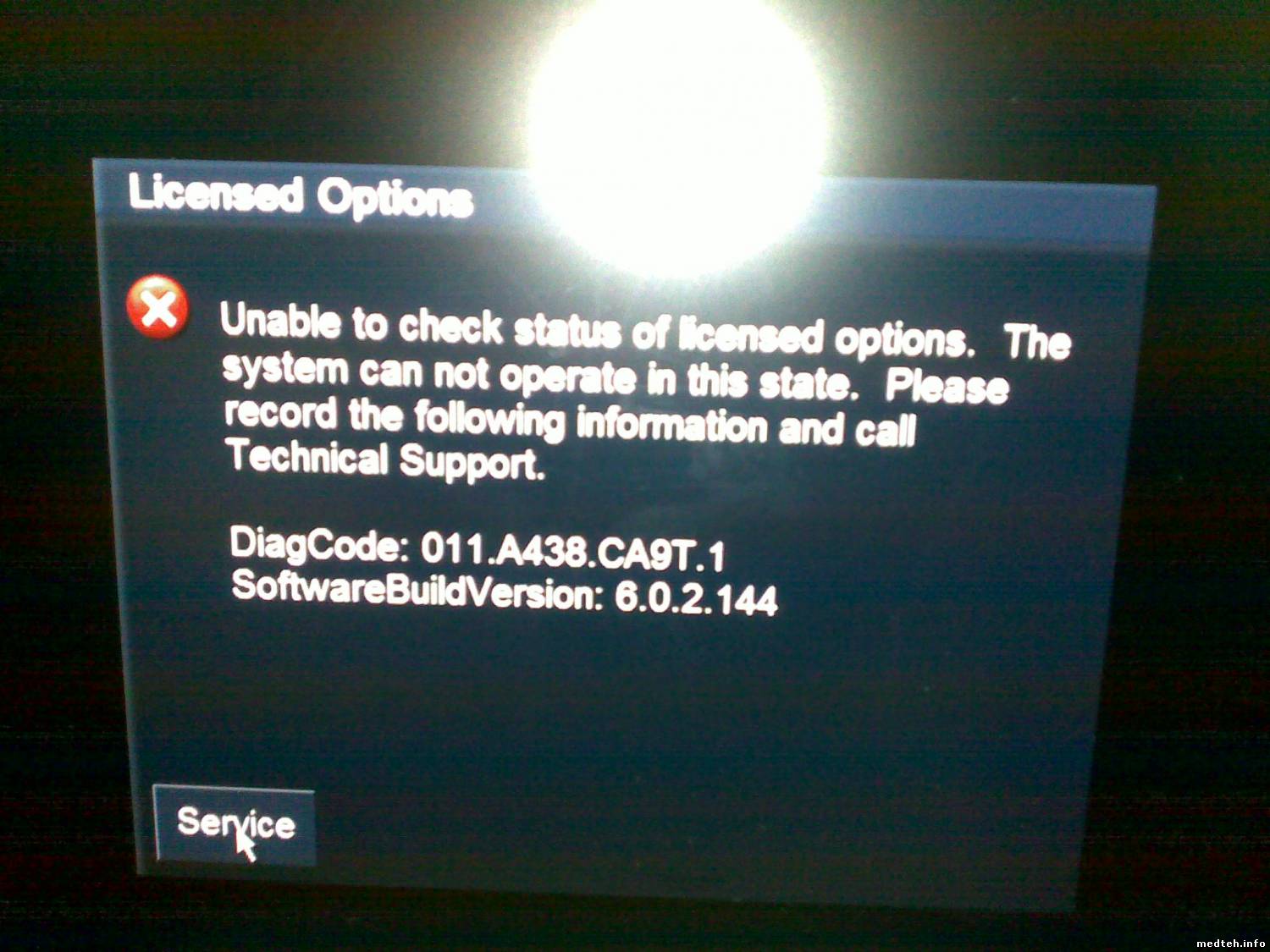

Приветствую коллеги! Проблема такая: УЗИ Phlips iu 22 - после включения начинает загружаться оболочка филипс, останавливается на процентах 25, и выводит черный экран с сообщением о том, что у аппарата проблемы с инициализацией, попробуйте перезагрузить аппарат если ничего не выйдет зовите на помощь. Код ошибки 607. Во время включения аппарата с хоста сзади раздается серия писков (штук 10-15), думаю что то биос сообщает о неисправном железе, но в биос попасть не смог он запаролен, может кто пароль знает? Вобщем помогите кто чем может!
У меня другая проблема, Дали жесткий вытащи с него инфру. Запустил начал делать оброз диска через акронис. Итог ПО оказалось Люникс и софта под аппарат нигде не заложили. И диск наченает грузится как раид масив. Есть у кого ПО?
Дата: Четверг, 26.Янв.2012, 12:59 | Сообщение # 14
Участник
У вас сообщений: 76
Инженер мед оборудования
OFFлайн
Российская Федерация
Самара
Вообще у нас оч много узи аппаратов филипса в онкоцентре стоит( и 22 серия и 5000 и другие даж напривозили). Ремонт от ОД их проходил во все времена след образом - если аппарат включался, но через некоторое время работы отрубался, т.е. время на проверку было, то подключают бук и через утилиту все напряжения, сопротивления ключевые на всех этапах работы аппарата отображаются на буке. Один раз была очнеь нестабильная работа аппарата - то включался, то через 10, 20, 30 минут мог самопроизвольно выключиться. После 2х минутного теста такой программкой она показала на одном из узлов отклонение от нормы регулируемого сопротивления на 3%, в результате подкрутили отверточкой чуть и аппарат уже года 1.5 работает без нареканий. Порой такие плавающие дефекты найти без спец ПО нереально, учитывая многослойные печатные платы и т.д. При невозможности запустить аппарат для теста инженеры филипса с рабочего аппарата поочередно меняли блоки, платы питания с рабочего на нерабочий. Находив тем самым неисправный блок. Ну и конечно неисправный блок просто увозили, внешне осмотрев на наличие видимых деффектов. Приезд такой на один день стоит порядка 100 тыс рублей. Это не сичтая ремонта. Вообще филипсы оч дорогая и нестабильная контора в плане надежности оборудования. Очень много работаю с ними от мониторов до ускорителей - везде все ломается в массовом порядке. Проблема с отрубанием IU22 после включения аппарата была, все ошибки такие же как вы указывали. Проблема в одном из напряжений, в каком именно, если жалко времени - ищите, как и говорили в др сообщениях. На 90% вышло одно из напряжений из диапазона.
Правильно начни с батарейки, если не она звони на филипс они тебе точно скажут о твои 25 процентах. Сам ты вряд ли справишься. У них всё запаролено Пароль плавающий, т.е. генерится из номера машины, ID и сегодняшнего числа и работает один день, на завтра будет другой пароль.
Дата: Четверг, 16.Фев.2012, 01:26 | Сообщение # 17
Участник
У вас сообщений: 51
Мединженер
OFFлайн
Украина
Винница
У этой железяки биосный пароль ничего не стоит, выйми батарейку, проверь и вставь рабочую, стандартную настройку биоса и про Вашу железку можно найти у китайцев через гуглю. Но так как грузится процентов на 25 то скорее всего что не она. Откройте компьютерный блок и просто посмотрите что там происходит, заодно и узнаете откуда пищит. P.S. И у филипсов вычислитель называют хостом только в КТ, в узи по другому ;-)
Дата: Воскресенье, 04.Мар.2012, 13:58 | Сообщение # 18
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Это ошибка подключения контрольной панели - нет питания или вылетел USB. Думаю, bodrota777, мог бы и отписаться, как решил проблему. Заодно и проблему можно объявить решенной.
Дата: Воскресенье, 04.Мар.2012, 21:26 | Сообщение # 19
Стажер
У вас сообщений: 37
Инженер
OFFлайн
Российская Федерация
Воронеж
ещё один сдохщий iU22 только этот включается - грузиться с желтой полосой загрузки - на 61 шаге черный экран - тачпанель заргужаеться но не реагирует на нажатия. Напряжения все в норме кроме 3.65 - резистором можно опустить только до 3.78.
Дата: Вторник, 24.Июл.2012, 12:55 | Сообщение # 20
Участник
У вас сообщений: 79
инженер
OFFлайн
Российская Федерация
Самара
Только что запустили iu22 с аналогичными симптомами. Все проблемы были с напряжениями : 3.44 вместо 3.65 и 45.6 вместо 48. Аппарат заработал после того, как сдвинули регулировку 3.65 В, причём напряжение стало 3.82 и меньше 3.72 В не опустилось. 48 В подрегулировали для очистки совести. При загрузке индикатор прогресса сменил цвет с оранжевого на синий. Всем огромное спасибо. P.S. Uvarov63, этот аппарат был передан от вас во вторую областную больницу.
Дата: Понедельник, 01.Апр.2013, 20:59 | Сообщение # 22
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Цитатаadidas ()
буду рад любой версии
Не уверен что любая подойдет, у родственника IE33 контролируется каждый компонент, если не соответствует версии - сообщение типа: хардваре не соответствует софту. Что за диск? Случаем не Seagate ST 7200.11?
Дата: Вторник, 02.Апр.2013, 20:22 | Сообщение # 25
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Определяется, не читается. Разбит на несколько. Не читается, как водится, системный диск. Остальные читаются. Поставил восстанавливать. Второй день тикает. Жду чем закончится :)
Можете ничего не пробовать, даже если у вас вдруг окажется установочный диск (что просто невероятно) и Вы установите софт(что совсем не сложно), Вы получите прибор без опций, с не откалиброванным тачскрином, и не рабочим трёхмерным датчиком. Дальше без сервисного пароля Вы не продвинетесь. Пароль генерится из ID прибора и сегодняшнего числа и работает сутки. Звоните в филипс и не тратьте зря время, если нужны телефоны напишите. Прибор даже не позволяет поставить собственный образ, пробовал всё равно просит сервис.
А филипс уже был :) И не раз :) После этого аппарат несколько лет пылился в углу. Диск кое как восстановился. Начинает загрузку. Версия ПО 3.0...... Потом выдает ошибку 607. Никто не богат описанием ошибок?
Цитата
Прибор даже не позволяет поставить собственный образ, пробовал всё равно просит сервис.
Чем пользовались? Кстати, не дадите образок, на пробу. А по поводу пароля был бы софт - будет повод попробовать добыть пароль:)
К этому выводу пришли в процессе диагностики: не полностью видит ОЗУ, виснит при загрузке софта, причём на разных этапах (чаще всего на уровне памяти) самопроизвольно стартует без нажатия кнопки включения и т.д.
laktion, - по этой диагностике - проблема в ремонтёрах.
Цитатаlaktion ()
не полностью видит ОЗУ
Это зависит от БИОС? Как?
Цитатаlaktion ()
виснет при загрузке софта, причём на разных этапах (чаще всего на уровне памяти)
Так при загрузке или на тесте памяти.
Цитатаlaktion ()
самопроизвольно стартует без нажатия кнопки включения и т.д.
Читайте азбуку на Rom.by к биос это не имеет отношения. В старте участвует мультиконтроллер и южный мост, биос читается гораздо позже.
Как это выглядит на уровне "немного понимаю в компьютерах": Если виснет на пост коде - на каком? Если зависание на этапе загрузки с ЖД - проверка ОЗУ. Стартует без нажатия кнопки - называется в биос примерно так - AC PWR Loss Restart - Если значение данного параметра равно Enabled, тогда компьютер, после внезапной потери питания, при следующей подаче питания включится автоматически. Напряжение на батарейке меряли? ЖД проверяли? Марка ЖД? Напомните мне, пожалуйста, марку материнки.
Дата: Понедельник, 06.Май.2013, 22:45 | Сообщение # 35
Стажер
У вас сообщений: 8
инженер
OFFлайн
Украина
Киев
В процессе диагностики были обнаружены следующие дефекты: аппарат не видит полный объем ОЗУ (2270 вместо 4048 Мб), присутствуют существенные "зависания" при работе. Дефект прогрессирующий. После сброса BIOS в заводские установки аппарат самопроизвольно включается при подаче питания на материнскую плату, не дожидаясь нажатия кнопки включения. При подключении материнской платы (минимальный набор, без подключенной периферии) к обычному ATX-блоку питания эффект точно такой же. Материнская плата самопроизвольно включается, но не стартует. Зависает на POST-сигнале d5. После сброса BIOS джампером, материнская плата самопроизвольно включается, но проходит несколько циклов POST и зависает на d5. Основываясь на симптомах вероятной причиной является проблема с DMI на уровне BIOS. Для дальнейшей диагностики\ремонта требуется расшифровка POST-кодов и дамп BIOS для замены чипа BIOS и его программирования.
Дата: Понедельник, 06.Май.2013, 23:11 | Сообщение # 36
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Цитатаlaktion ()
В процессе диагностики были обнаружены следующие дефекты: аппарат не видит полный объем ОЗУ (2270 вместо 4048 Мб), присутствуют существенные "зависания" при работе. Дефект прогрессирующий. После сброса BIOS в заводские установки аппарат самопроизвольно включается при подаче питания на материнскую плату, не дожидаясь нажатия кнопки включения.
Цитатаlaktion ()
Зависает на POST-сигнале d5. После сброса BIOS джампером, материнская плата самопроизвольно включается, но проходит несколько циклов POST и зависает на d5. Основываясь на симптомах вероятной причиной является проблема с DMI на уровне BIOS.
Бред сивой кобылы, у Вас, по-моему, проблемы с планками памяти, а Вы пытаетесь долмать UMB. Вы в курсе сколько она стоит? Заводские установки и сброс биоса - две большие разницы, даже не буду говорить про азбуку.
Цитатаlaktion ()
Напомните мне, пожалуйста, марку материнки.
И заодно, что написано на биос- ами, феникс, авард?
Дата: Понедельник, 06.Май.2013, 23:57 | Сообщение # 37
Стажер
У вас сообщений: 8
инженер
OFFлайн
Украина
Киев
ЦитатаAlexium ()
у Вас, по-моему, проблемы с планками памяти
Исключено, т.к. все планки проверены и по отдельности работают исправно и проходят тесты. Север также исключён - это было бы слишком просто :-) и не влияло бы на "тормоза" и процесс включения. БП исключён, подкидывался другой, южный мост отношения к памяти не имеет, поэтому тоже исключён, как и мульт.
Дата: Вторник, 07.Май.2013, 16:07 | Сообщение # 39
Стажер
У вас сообщений: 8
инженер
OFFлайн
Украина
Киев
Цитата (SonoLife)
к профессионалам обращались? "ЕПОС", к примеру
Обращались к УкрМед, которые ведут гарантийное и послегарантийное сопровождение. Но те, кроме банальной замены метеринской платы за н-ную сумму денег больше ничего не смоги предложить. Интересует именно ремонт. Все уперлось в отсутствие дампа биоса. С его наличием можно двигаться дальше.
Дата: Вторник, 07.Май.2013, 16:16 | Сообщение # 40
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
В моём сообщении ключевое слово: - "профессионалы", и не в смысле продаж медоборудования :) .
Профессионалы - работники/сотрудники, получающие деньги за пребывание на работе и по возможности как могут её выполняющие.
Специалисты - люди прекрасно знающие свой спектр деятельности, хорошо в нём разбирающиеся, всегда грамотно и качественно выполняющие то, за что взялись делать.
Есть специалисты любители - им очень нравится то, в чём они разбираются, и то, что они делают, они постоянно повышают уровень своих знаний и умений, они живут этим.
Есть профессиональные специалисты - это работники-специалисты, получающие за свои глубокие знания в своей сфере деятельности и за свой высокачественный труд достойное денежное вознаграждение.
Так Вы, SonoLife, кого имели ввиду: "профессионалов" или профессиональных специалистов - Специалистов своего дела? ...
