В этой теме собрана вся найденная на Форуме информация об аппарате УЗИ "HD11" фирмы Philips.
Все вопросы и пояснения, тем или иным образом, касающиеся этого аппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Пояснение:наш Форум это не просто "междусобойчик" - его задача через решение частных проблем объединять медтехников, знакомить их с новой или особой медицинской техникой и её особенностями, тем самым, повышать профессиональный уровень медтехников ... Каждый участник Форума, выйдя на его общественную трибуну, должен это знать и помнить, и для этого следовать ПРАВИЛАМ Форума!
Для руководства и правильного поведения на Форуме и теме обязательно прочитайте по ссылке с.261.
Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты- это всё удлиняет тему! В будущем другим её будет нудно читать ... Да и Форум не цитатник, и не "базар" ... Не нудите цитатами! Старайтесь излагать только своей мысли.
Дата: Суббота, 23.Ноя.2013, 04:19 | Сообщение # 121
Стажер
У вас сообщений: 8
инженер
OFFлайн
Украина
Луганск
Как такое может быть: когда я записываю флешку устанавливаю на плату, подаю питание затем выпаиваю и считываю дамп то он уже отличается от записанного? Ведь это же Read only memory?. Не помогает даже подтяжка WP через 10к резистор на землю. Возможно из-за питания, или порченой микросхемы? И как с помощью SPIPGM установить бит защиты в регистре статуса?
Дата: Суббота, 23.Ноя.2013, 13:33 | Сообщение # 122
У вас сообщений: 829
Ультразвук
OFFлайн
Украина
***
Kvas, а с чего Вы взяли, что это память Read Only? Вы хотя бы даташит на нее смотрели? Это флэш с последовательным интерфейсом, со всеми плюсами и минусами флэш-памяти... Возьмите другой экземпляр микросхемы, много брака попадается. И, кстати, микросхемы не всех производителей здесь работают. А бит защиты Вам вообще не нужен!
Дата: Суббота, 23.Ноя.2013, 14:20 | Сообщение # 123
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
РОМУЛ, "сейчас с людьми надо помягше, а на вопросы смотреть - поширше" :) Геноссе Kvas явно имел в виду ее использование в системе - без модификации в процессе работы.
Дата: Воскресенье, 24.Ноя.2013, 01:21 | Сообщение # 124
Стажер
У вас сообщений: 8
инженер
OFFлайн
Украина
Луганск
Пока нет возможности купить SST25VF040. Экспериментирую на родной и выпаянной из какого то DVD Winbond 25x40. Видел в космодроме M25P40-VMN6TPB, а в радиомаркете есть SST25VF016B-50-4C-S2AF и SST25VF016B-75-4I-S2AF, но они на 16Mb. Что если взять память на 16Mb записать прошивку от hx00000 до hx7ffff, а остальное место забить FF или 00?
Сообщение отредактировал Kvas - Воскресенье, 24.Ноя.2013, 01:22
Дата: Воскресенье, 24.Ноя.2013, 03:28 | Сообщение # 125
У вас сообщений: 829
Ультразвук
OFFлайн
Украина
***
Kvas, родную можете смело выбросить, она убитая. 25x40, M25P40, а также АТМЕЛовский аналог работать не будут - проверено, поскольку есть отличия во внутренней архитектуре.
Дата: Воскресенье, 24.Ноя.2013, 16:16 | Сообщение # 127
Стажер
У вас сообщений: 8
инженер
OFFлайн
Украина
Луганск
SonoLife, Спасибо, я же там иногда покупаю, а вот гугл не нашел. К стати если в прошивке sav-rnico после 7D000 до 7FFDF забить все FF то получается неплохо работающая прошивка даже на Winbondовской флешке 25x40. Появляется меню, можно изменять масштабирование изображения, жалко что яркость не регулируется, нужно найти в каком месте прошивке регулировка яркости записана. И в пункте о серийном номере написано что Not defined.Не реагирует на кнопку PWR и еще не значительные пункты меню не активны.
Сообщение отредактировал Kvas - Воскресенье, 24.Ноя.2013, 19:52
Дата: Понедельник, 25.Ноя.2013, 14:04 | Сообщение # 129
Стажер
У вас сообщений: 10
Инженер
OFFлайн
Российская Федерация
Москва
Присоединяюсь к просьбе: нужна инструкция (Service Manual). Проблема такая: при включении, после загрузки, выдаёт ошибку (типа что-то не так, обратитесь в сервис) - жму ОК - перезагрузка, и опять всё по новой. Вскрытие показало, что на плате контроллера 3D мотора (4535-634-99311 PCA 3D Motor Controller HD11, HD11 XE) горит светодиод Error. На плате обработки - все индикаторы питания - зелёные. Запасной платы ессна нет. Хочу понять (прежде чем новую плату заказывать), как ещё можно диагностировать/локализовать эту неисправность.
Дата: Понедельник, 25.Ноя.2013, 17:51 | Сообщение # 130
Завсегдатай
У вас сообщений: 267
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
h77700, Ромул правильно написал, что в сервисной инструкции ничего полезного нет. Там на плате 3D мотора вроде три светодиода, два красных и один зелёный. В какой момент и какой светодиод у Вас горит, в процессе запуска аппарата, все три светодиода загораются и гаснут по несколько раз.
Дата: Понедельник, 25.Ноя.2013, 21:19 | Сообщение # 131
Стажер
У вас сообщений: 10
Инженер
OFFлайн
Российская Федерация
Москва
Зеленый сразу загорается и горит. Красные мигают, а потом остается гореть Error. Fault не горит. Иногда прибор стартует нормально, но с каждым разом это происходит все реже. пробовали разные датчики - не влияет никак. А логи какие-нибудь есть у этого приборчика? Должны же быть методы диагностики, кроме тупой подмены всех модулей подряд?
Дата: Понедельник, 25.Ноя.2013, 21:56 | Сообщение # 132
У вас сообщений: 829
Ультразвук
OFFлайн
Украина
***
h77700, во-первых, не все датчики работают через эту плату, поэтому Ваша фраза по поводу разных датчиков некорректна. Снимите эту плату вообще и отключите датчики 3D/4D и посмотрите, как будет вести себя система. Если будут те же ошибки, проблему ищете не там. И желательно вышеуказанные датчики на другой системе проверить...
Дата: Вторник, 26.Ноя.2013, 10:40 | Сообщение # 133
Стажер
У вас сообщений: 10
Инженер
OFFлайн
Российская Федерация
Москва
Без платы вообще ничего не запускается. Датчики проверить пока нет возможности.
Чертов светодиод загорается вне зависимости от того, подключен 3D датчик или нет, поэтому была идея насчёт неисправности этой платы.
Проверю пока всё-таки блок питания сначала, потом вернусь.
Без платы моторов и 3D датчиков стартует нормально. Однако, в логах есть сообщение HV Calibration Failed. Проверю ещё кондёры в БП, потом ещё раз погоняю.
Дата: Четверг, 28.Ноя.2013, 17:13 | Сообщение # 134
Завсегдатай
У вас сообщений: 267
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
h77700, Вы писали: Без платы вообще ничего не запускается. Сейчас пишите: Без платы моторов и 3D датчиков стартует нормально. Что изменилось? В каких логах нашли сообщение HV Calibration Failed? Я весь диск перепахал и ничего не нашёл.
Дата: Пятница, 10.Янв.2014, 21:41 | Сообщение # 135
Заглянувший
У вас сообщений: 1
Engineer
OFFлайн
Грузия
Tbilisi
У меня тоже провлема с прошивкой(UTAP19W, FSB-320U ver.1.4). Прислали ver.1.4LS, глюки исчезли но картинка сдвинута на право на 2-3см. Есть ли возможность откалибровать?(SERVICE mode?).
Дата: Понедельник, 24.Фев.2014, 14:27 | Сообщение # 137
Завсегдатай
У вас сообщений: 267
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Коллеги, подскажите пожалуйста, можно ли вместо изначально установленной SST25LF040A-33-4C-S2AE, поставить SST25VF040B. Хочу слить прошивку, залить в новую и поставить её в монитор. И ещё, посмотрел, программатор поддерживает только 25LC040A от Microchip, получается что ничего не получится из за разной архитектуры? Может тогда кто-нибудь посоветует универсальный не дорогой программатор, для работы с распространёнными EEPROMs?
Сообщение отредактировал homen - Понедельник, 24.Фев.2014, 15:19
Дата: Четверг, 22.Май.2014, 19:24 | Сообщение # 140
Заглянувший
У вас сообщений: 1
техник
OFFлайн
Украина
Тернополь
Здравствуйте. Ищу прошивку на УЗИ - Монитор PHILIPS HD11 монитор PHILIPS UTAP20W состав проц GENESIS FLI5962-LF оперативка EM636165ST-6G 2 шт. SPI 25VF040 неисправность: не видит входа, глючит и не выполняет все функции меню, изо появляется после нажатия кнопки sw1 заранее большое спасибо. самотис265807
Дата: Пятница, 30.Май.2014, 12:50 | Сообщение # 141
Заглянувший
У вас сообщений: 2
плазма
OFFлайн
Украина
Черновци
добрый день! хотел попросить помощи у более опытных людей по ремонту интереснейшего апарата HD11, такая проблема: сначала включался видел заставку "Филипс" и потом ещё немного грузлся, далее вырубался, были подозрения на БП так как менялись когда то електролиты там! поменял Бп и он щас включается и пишет нет сигнала на мониторе, и больше ничего!! старый ставил на место такая же фигня! как думаете может видео карта? или может кто стыкался с таким? буду очень благодарен...= извините что влез в эту тему! здесь просто проблемы похожие=)
Дата: Понедельник, 02.Июн.2014, 11:44 | Сообщение # 144
Заглянувший
У вас сообщений: 2
плазма
OFFлайн
Украина
Черновци
Цитатаmsss ()
Можно сделать ..... Пишите................ Договоримся..........
Не всё так просто ..
просто скажу честно, я занимаюсь плазмой, лед, лсд, а так же мониторами и когда моему знакомому за ремонт моника с вызовом зарядили 7тис... гривен. ну чуть больше то как бы не очень хорошо, а мог я сделать этот копеечный ремонт за 200 гривен=)) это к примеру, ну а здесь да только подключать!!! потому что моник другой подставлял через ДВИ вход и ноль реакции пишет нет сигнала, сегодня у "барыг" местных взял почти такую же мамку там она такая же по слотам, думаю буду все стыковать в рабочий системник!!!
хотелось бы вопросик, точнее проконсультироватся: на каком розширении тестировать видяху, может ли быть такое что на меньшем она будет работать нормально?!
Дата: Воскресенье, 28.Дек.2014, 04:48 | Сообщение # 146
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Молдова
Кишинев
Доброго времени суток! Собственно проблема, наставьте меня плиз на путь истинный. Лет эдак 6 назад установил на двух аппаратах, а вот сейчас привезли нам еще два "подарка" в виде HD11. Ни как не могу вспомнить и/или найти в нете процедуру установки сторонних драйверов печати. Заранее благодарен.
Дата: Четверг, 05.Апр.2018, 15:40 | Сообщение # 148
Стажер
У вас сообщений: 10
Электромедицинский техник
OFFлайн
Испания
Мадрид

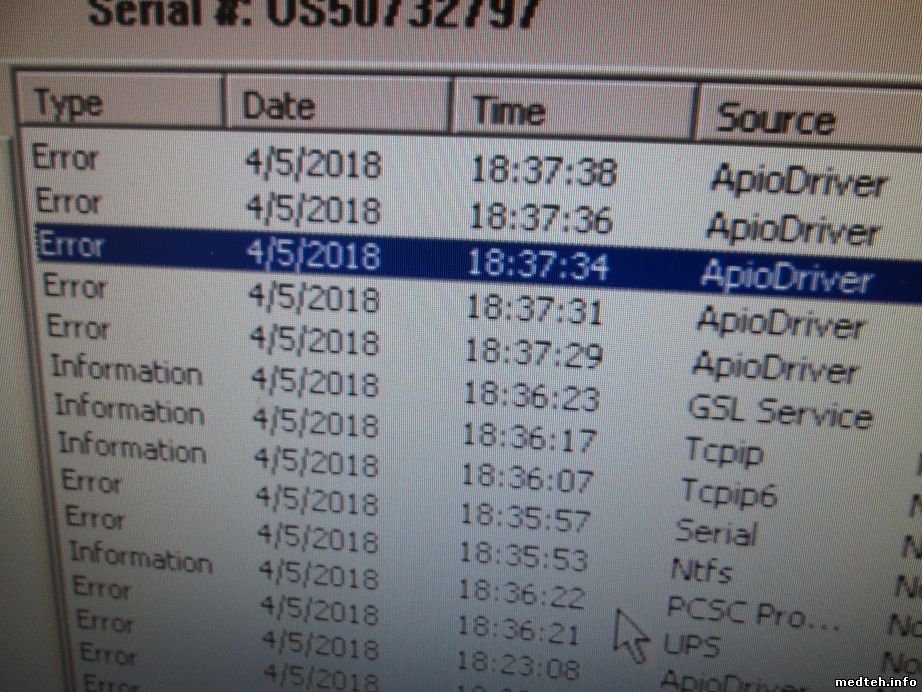

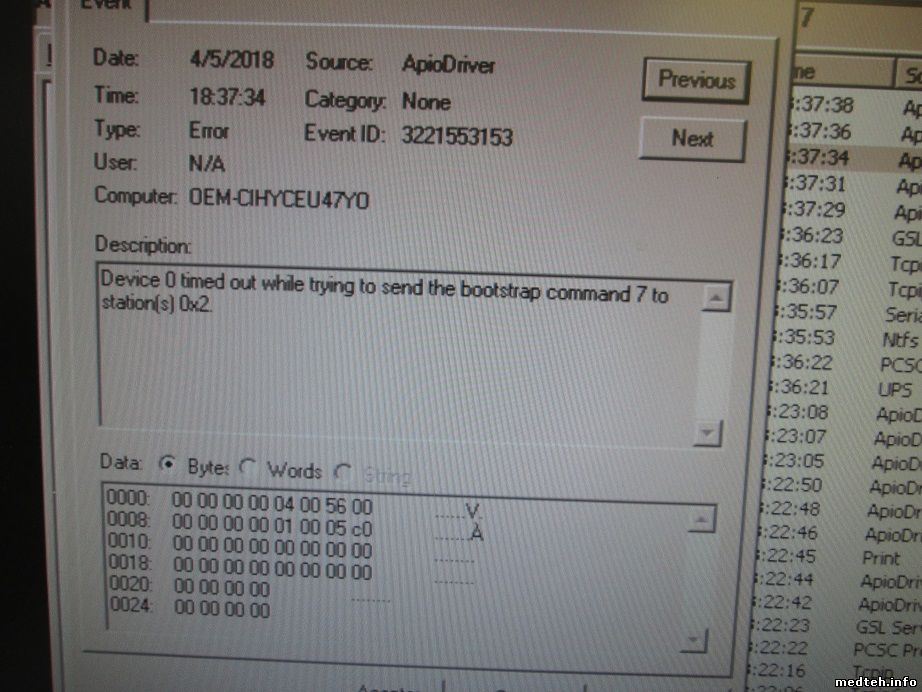

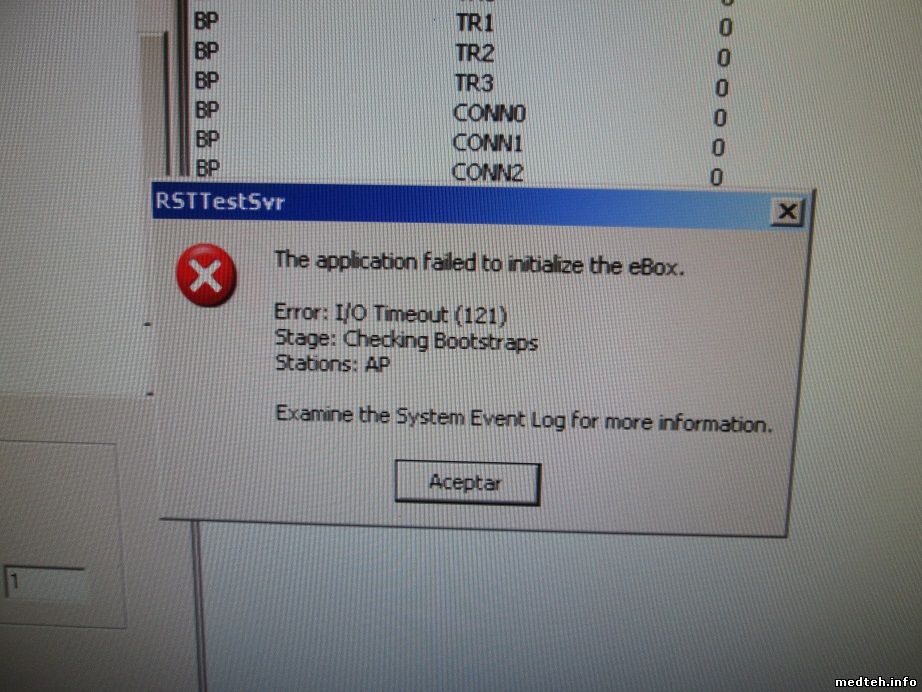

Доброе утро, одноклассники! Простите мой русский язык, я испанский. У меня проблема с ультразвуком HD11. Когда вы закончите загрузку (программное обеспечение 1.0.10), у вас есть известная ошибка «Инструмент обнаружил ошибку ...» Я ввел тестовые карты и ошибку журнала в Apiodriver. Когда я пытаюсь выполнить тесты, появляется экран ошибки (прикрепленные изображения) Я перезагрузил программное обеспечение 1.0.10, и неисправность сохраняется, затем неисправность возникает из-за пластины или кабелей. Кто-нибудь видел эту ошибку? Благодарю!
Дата: Суббота, 28.Июл.2018, 13:10 | Сообщение # 150
Завсегдатай
У вас сообщений: 267
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
adidas, Здравствуйте коллега. Kisa пишет перечень из 10 пунктов для внедрения любой видеокарты, но откуда система возьмёт на неё драйвера, про это у него ни слова. И ещё вопрос, Вы пишите, что необходимо пересчитать контрольную сумму, а не подскажите как правильно это сделать. У нас возникла проблема с видео картой, найти из списка не удалось, думаем поставить другую. Может известен какой либо другой проверенный способ? Спасибо заранее.
Дата: Вторник, 31.Июл.2018, 08:25 | Сообщение # 151
У вас сообщений: 708
engineer
OFFлайн
Российская Федерация
Россия
Менял материнку на HD11, поставил родную видеокарту, ОДНАКО зачем-то обновил дрова на нее. ПО итогу - ругань 1 раз на настройки монитора (его не трогал - родной) после загрузки софта и все ОК.
Дата: Вторник, 07.Авг.2018, 15:16 | Сообщение # 152
Завсегдатай
У вас сообщений: 267
инженер
OFFлайн
Российская Федерация
Санкт-Петербург

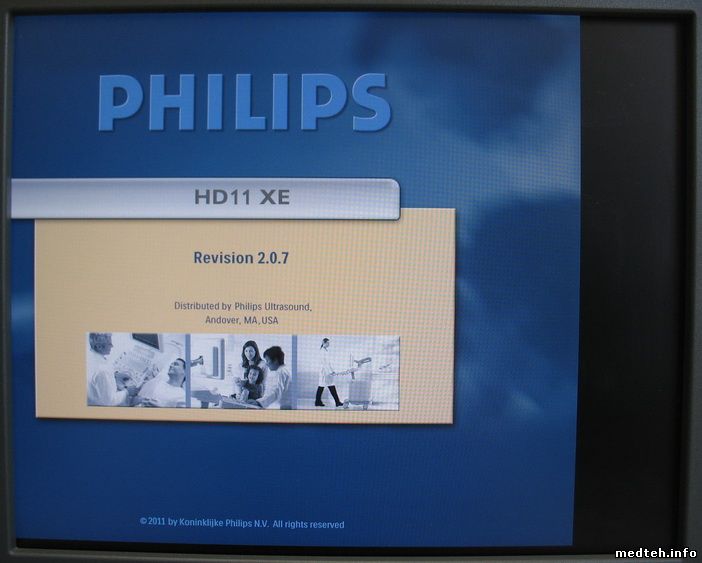

kisa, Попробовал данный метод, у нас 2.0.8, всё действительно получилось, но не совсем. При загрузке аппарата, сначала появляется заставка на весь экран, но затем она съезжает влево и остаётся под УЗИ изображением. Фото прикрепил. По всей вероятности драйвер, имеющийся на ЖД изначально не совсем корректно работает с новой видеокартой. Проблем с контрольными суммами или других ошибок как писал adidas не выявилось.
Дата: Четверг, 09.Авг.2018, 23:01 | Сообщение # 153
Техник
У вас сообщений: 544
инженер
OFFлайн
Чешская Республика
Прага
Если заставка съезжает после загрузки windows, то проблемой может быть EDID информация, записанная в реестре, её можно подправить, есть свякие EDID editor'ы
Дата: Пятница, 10.Авг.2018, 09:34 | Сообщение # 154
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов

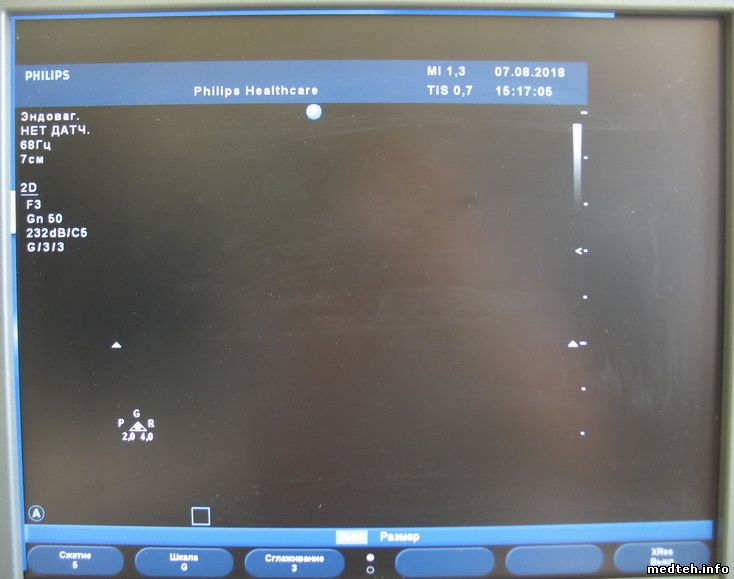

homen, на первом фото у вас абсолютно нормальное изображение. Никуда оно не съехало. Черное поле справа от изображения это место для служебной информации. Такое изображение на всех аппаратах. Отдавайте систему в работу и нехай айболиты радуются. Процесс загрузки тоже ни чем не отличается от других систем.
Сообщение отредактировал olko13 - Пятница, 10.Авг.2018, 09:35
Дата: Пятница, 10.Авг.2018, 11:12 | Сообщение # 155
Завсегдатай
У вас сообщений: 267
инженер
OFFлайн
Российская Федерация
Санкт-Петербург

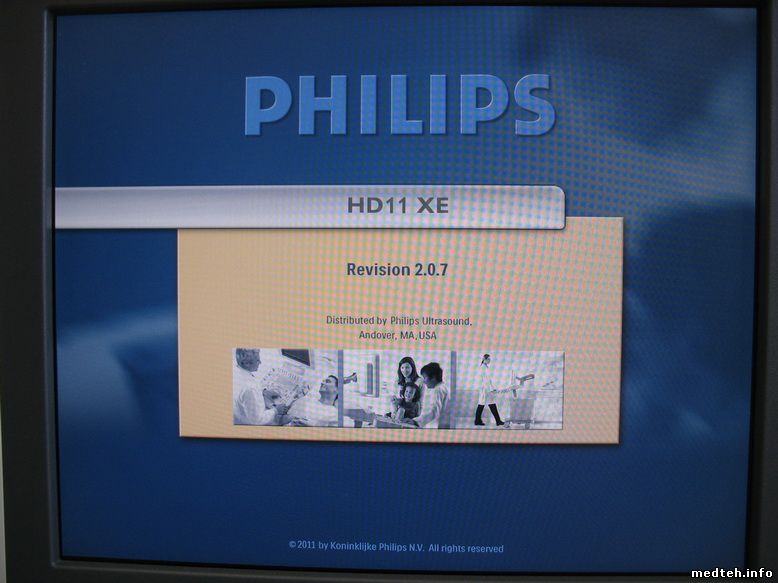

olko13, нет, специально посмотрел на живом аппарате. Ниже фото правильной картинки. Хотя может Вы и правы, это всего лишь заставка, на УЗИ изображении особых аномалий нет. Просто есть возможность поэкспериментировать и довести до нормы. valentin17, так что и где конкретно нужно исправить, по сути я внёс изменения только в файл USSETUP.SMD, после чего в обычном режиме поставил дрова, кстати теперь если воткнуть родную карту, то изображение тоже съехавшее.
Дата: Пятница, 10.Авг.2018, 12:08 | Сообщение # 156
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
У меня на половине обслуживаемых систем, при загрузке, изображение заставки, во второй части загрузки, тоже съезжает влево. Но на это никто не обращает внимания. Главное чтобы само изображение в-режима было нормальное. Не партесь.
Дата: Пятница, 10.Авг.2018, 13:03 | Сообщение # 158
Участник
У вас сообщений: 61
инженер
OFFлайн
Украина
Харьков
Цитатаolko13 ()
У меня на половине обслуживаемых систем, при загрузке, изображение заставки, во второй части загрузки, тоже съезжает влево. Но на это никто не обращает внимания. Главное чтобы само изображение в-режима было нормальное. Не партесь.
Приветствую! А при проведении измерений, менюшка и результаты на своих местах? pomogator.com.ua
Дата: Понедельник, 13.Авг.2018, 08:32 | Сообщение # 159
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Цитатаfideleos ()
А при проведении измерений, менюшка и результаты на своих местах?
Да. Все на своих местах. Никто из врачей никогда не жаловался, что чего-то не видно. О правильности размещения картинки можно судить по размещению крайних, справа и слева, виртуальных кнопках: если они полностью видны, значит картинка расположена правильно.
Дата: Понедельник, 13.Авг.2018, 08:34 | Сообщение # 160
Стажер
У вас сообщений: 14
Медицинский техник
OFFлайн
Российская Федерация
ЮФО
Добрый день всем!! в мед.технике совсем недавно, так что не судите строго)))вопрос тоже касается УЗИ Philips HD11. Аппарат новый.В эксплуатации всего месяц. Работает через бесперебойник AEG protect C2000. Время от времени (гдето раз в неделю) при включении самого УЗИ (ИБП уже включен) подсветка клавиатуры загорается на секунду, и сразу тухнет. При повторном нажатии кнопки "вкл." УЗИ может заработать в обычном режиме, а может опять лишь "моргнуть". К сожалению, поменять ИБП невозможно, т.к.аналогичных в центре нет. Переключение шнура в др.разъем бесперебойника не помогло.Вопрос: проблема скорее всего в ИБП или УЗИ? может кто сталкивался.
