Mindray DC 7 и захват изображений на ПК
88002000Дата: Суббота, 10.Мар.2012, 15:18 | Сообщение # 1
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
Есть аппарат mindray dc7, есть программа для захвата изображений с компьютера которую писал сам, захват происходит через плату видеозахвата по S-video, но нажимать кнопку на компе неудобно. Задача: как при нажатии кнопки ПЕЧАТЬ на УЗИ аппарате сообщить компу, что надо захватывать. Умею программно работать с портом LPT, то есть, если на одну из его ножек (для передачи данных) при нажатии кнопки ПЕЧАТЬ придет 5 вольт, то задача решена, я сумею это отловить и погасить ножку программно. Заранее спасибо.

Cooper72Дата: Суббота, 10.Мар.2012, 16:32 | Сообщение # 2
Стажер
У вас сообщений: 32
Инженер
На заявках
Российская Федерация

Тюмень
Очень не стандартно через LPT. Это же еще нужно ПК с LPT искать. Печать происходит с клавиатуры аппарата или отдельной кнопкой принтера? Если с принтера, то наверно понятно что нужно с нее сигнал брать. А вот если с клавиатуры аппарата, то могу предложить отлавливать в захваченных кадрах иконку принтера на статусбаре (уверен что в DC-7 она есть).
У Вас задача при печати начать запись или только принтскрин?

88002000Дата: Суббота, 10.Мар.2012, 17:10 | Сообщение # 3
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
ЛПТ для ПК нашел отдельной платой и вставил в слот материнской платы, распознается системой как обычный порт. ЛПТ выбран только потому, что с ним удобно работать через язык программирования. Организовать печать нужно кнопкой с клавиатуры аппарата (принтера в аппарате нет вообще). "Начать запись" или "принт скрин" - неважно - эта часть программы написана и работает при нажатии мышкой по кнопке на окне программы в виндосе. Задача только одна: чтобы при нажатии кнопки ПЕЧАТЬ на аппарате УЗИ с ЛПТ портом ПК произошло какое-нибудь событие (любое). Дальше я уже это отслежу и выполню алгоритм захвата

88002000Дата: Суббота, 10.Мар.2012, 17:14 | Сообщение # 4
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
чтобы отловить иконку печати надо непрерывно захватывать и анализировать поток. Это сложно, во-первых это замедлит работу (захват даже одного кадра требует ресурсов и происходит с небольшой паузой), во-вторых надо писать алгоритм распознавания этой иконки на захваченном кадре. Надо решить это аппаратно.

SonoLifeДата: Суббота, 10.Мар.2012, 17:47 | Сообщение # 5
Завсегдатай
У вас сообщений: 299
Инженер
На заявках
Украина

Киев
Выходы REMOTE аппарата использовать не получается?

HastalaVistaДата: Суббота, 10.Мар.2012, 23:59 | Сообщение # 6
У вас сообщений: 86
Biomedical engineer
На заявках
Азербайджан

Baku

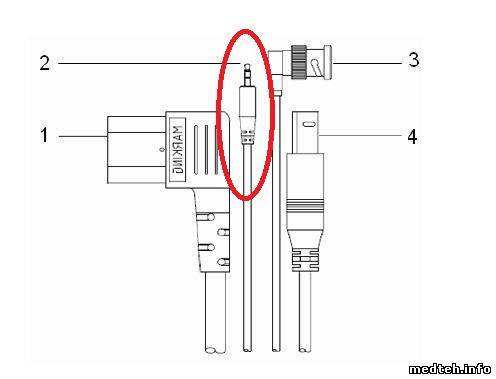

Все верно, SonoLife, - если из отсека для принтера взять управляющий сигнал для видеопринтера и подать на один из входов LPT порта компа, то будет то, что и требуется, благо там ТТЛ -уровни.

88002000Дата: Воскресенье, 11.Мар.2012, 08:15 | Сообщение # 7
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
Большое спасибо за ответы.

Если можно чуть подробнее про REMOTE и ТТЛ-уровни (я не инженер, а врач). Может схему как это сделать выложить... Не сгорит ли ЛПТ (насколько я понял ему надо 5 вольт на одну из ножек с данными)

HastalaVistaДата: Воскресенье, 11.Мар.2012, 15:15 | Сообщение # 8
У вас сообщений: 86
Biomedical engineer
На заявках
Азербайджан

Baku

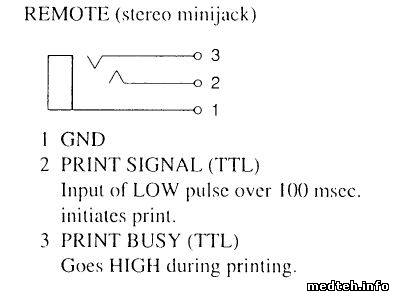

Выход REMOTE и порт LPT совместимы по логическим уровням напряжеий, так что LPT не сгорит. Линии DB0-DB7 порта LPT двунаправленные, но в данном случае используются только на ввод. Никакой специальной схемы не нужно и напряжения внешнего тоже. Достаточно соединить одну из линий DB0-DB7 с выходом REMOTE непосредственно (естественно не забыв про GND). Может потебоваться только установка подпорки - резистора 4,7кОм- 10кОм между +5в и линией сигнала. При нажатии кнопки PRINT на УЗИ на выводе REMOTE образуется отрицательный импульс PRINT SIGNAL длительностью более 100 миллисекунд, что и должна зафиксировать Ваша программа на компе, обслуживающая порт LPT. Можно также сформировать ответный сигнал на УЗИ - PRINT BUSY по другой линии порта, предварительно переведя порт в режим вывода, чтобы полностью съэмулировать протокол взаимодействия УЗИ и принтера. Этот сигнал должен быть в лог "1" (+5в) вплоть до окончания обработки видеосигнала компом.

88002000Дата: Воскресенье, 11.Мар.2012, 18:49 | Сообщение # 9
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
Спасибо, я все понял...

Кстати stereo minijack намного понятнее biggrin

jackson1543Дата: Пятница, 16.Мар.2012, 00:05 | Сообщение # 10
Стажер
У вас сообщений: 11
сервис инженер (Филипс, Миндрей)
На заявках
Российская Федерация

Москва
Здравствуйте!

А можно поинтересоваться, зачем Вам это нужно?
Миндрей позволяет соединить аппарат с компьютером по сетевому кабелю (без всякого DICOM!) и настроить одну из кнопок на передачу картинки в расшаренную папку на компьютере. Туда же можно потом отправить и все исследование целиком.... Это если Вам не хочется перетаскивать картинки на комп на флешке...
Если хотите печатать на обычном офисном принтере, то компьютер вам вовсе не нужен!
Миндрей позволяет выйти в Винду и установить драйвер принтера (любого совместимого с ХР!!) далее настраиваете кнопку печати на этот принтер (он появится в списке). Некоторые драйвера можно установить и не выходя в винду - в интерфейсе есть такая возможность.
Инженер который вам устанавливал аппарат все пароли знает (если инженер конечно был, и если он сертифицирован, да :).

88002000Дата: Четверг, 29.Мар.2012, 17:03 | Сообщение # 11
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
Дело в том, что программу создания протоколов писал я сам и надо чтобы именно она получала изображение. Если можно сделать через сетевую папку это даже проще, можно программно сканировать эту папку и как только появиться файл изображения перетащить его в программу, файл удалить и ждать следующего. На самом деле аппарат еще не пришел, я просто готовлю под него программу... За совет спасибо

jackson1543Дата: Пятница, 30.Мар.2012, 12:41 | Сообщение # 12
Стажер
У вас сообщений: 11
сервис инженер (Филипс, Миндрей)
На заявках
Российская Федерация

Москва
Вот как)) тогда если аппарат приедет с инженером, сразу же соединяйте аппарат с компьютером по RJ45 и настраивайте сброс картинок в расшаренную папку. Думаю, проблем с соединением у вас не возникнет :) у инженера будет пароль для входа в windows на аппарате.
Если инженера не будет, не будет и пароля. Спрашивайте у вашего дистрибьютора. Дистрибьюторы либо имеют доступ к сервисной документации, либо звонят в Миндрей и там им сообщают нужную информацию.

88002000Дата: Пятница, 30.Мар.2012, 16:55 | Сообщение # 13
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
Ваш совет очень полезен, спасибо. Этот путь имеет неоспоримые преимущества: во-первых становится не нужна плата видеозахвата (не знаю куда теперь ее девать, я ее уже купил), во-вторых качество изображения должно быть выше (плата захватывает с разрешением 640-480), думаю аппарат должен дать разрешение повыше (кстати Вы не в курсе про разрешения картинки и ее форматf - надеюсь bmp или jpeg?). Лишь бы была функция настройки кнопки УЗИ аппарата для скидывание изображений по сети... Интересно зачем фирма ставит пароли для связи с ОС

jackson1543Дата: Понедельник, 02.Апр.2012, 10:11 | Сообщение # 14
Стажер
У вас сообщений: 11
сервис инженер (Филипс, Миндрей)
На заявках
Российская Федерация

Москва
разрешение картинки аппарата DC-7 1280х1024
экспорт можно настроить в "компьютерном" формате jpeg/bmp и avi для видео, формате dicom если опция установлена и в "миндреевском" формате frm и cin, в котором картинку/видео можно будет воспроизвести на другом миндреевском аппарате (например, проиграть на выставке картинку с экспертника DC-8 на аппарате среднего класса DС-3))))
А пароль понятно зачем - любопытных умельцев много! Вот вы знаете как аппарат отреагирует на вашу самодельную программу захвата изображения? и производитель не знает wink Проще вам эти эксперименты запретить, чем потом ездить к вам и переустанавливать софт.

DenkotДата: Понедельник, 02.Апр.2012, 10:39 | Сообщение # 15
На заявках
Российская Федерация

.
Quote (jackson1543)
Проще вам эти эксперименты запретить, чем потом ездить к вам и переустанавливать софт.

следуя такой логике - пароль нужно принудительно выдавать умельцам по окончании гарантии
поскольку в этом случае софт переустанавливается за отдельный профит

jackson1543Дата: Понедельник, 02.Апр.2012, 17:26 | Сообщение # 16
Стажер
У вас сообщений: 11
сервис инженер (Филипс, Миндрей)
На заявках
Российская Федерация

Москва
интересная мысль biggrin

88002000Дата: Вторник, 03.Апр.2012, 15:22 | Сообщение # 17
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
Спасибо jackson1543, ваш пост очень воодушевляет. Аппарат должен придти 20 апреля, там будет видно... О результатах напишу... И еще (не только применительно к миндрей): когда заходит речь о связи аппарата УЗИ с компом почему-то все советуют видеозахват и никто не говорит про такой простой и выгодный путь как связь по сети

DenkotДата: Вторник, 03.Апр.2012, 15:28 | Сообщение # 18
На заявках
Российская Федерация

.
Quote (88002000)
когда заходит речь о связи аппарата УЗИ с компом почему-то все советуют видеозахват и никто не говорит про такой простой и выгодный путь как связь по сети

не все аппараты поддерживают сохранение в сетевые папки
другой вариант - DICOM сервер поднимать, делать колхозный PACS
но это надо сильно вникать, да и PACSов бесплатных весьма немного
давно хочу попробовать, да все не до того

88002000Дата: Пятница, 17.Авг.2012, 12:30 | Сообщение # 19
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
Все получилось!!!! Никакого пароля он не потребовал, главное в виндосе активировать учетную запись гостя, дальше все стандартно, обычные настройки TCP\IP, на аппарате тоже все несложно...

Единственная проблема - изображения которые передает аппарат - темнее чем на экране монитора, что делать не знаю, может есть у кого мысли на этот счет...

SonoLifeДата: Пятница, 17.Авг.2012, 17:55 | Сообщение # 20
Завсегдатай
У вас сообщений: 299
Инженер
На заявках
Украина

Киев
Прибавить яркость на том мониторе, где их просматриваете. Или гамма-коррекцией их подправить.

safarДата: Суббота, 18.Авг.2012, 12:04 | Сообщение # 21
Участник
У вас сообщений: 63
Инженер
На заявках
Российская Федерация

Казань
Лет 5 заморачивался с видеозахватом с УЗИ (при отсутствии DICOM-Store опции). Кнопку захвата картинки клеял на удобное место на консоли УЗИ. Сигнал в комп с кнопки заводил через раздраконенный USB-джойстик (за 10 USD). В программе отлавливал событие нажатия на кнопку "Fire". Всё элементарно dance2

88002000Дата: Суббота, 18.Авг.2012, 13:24 | Сообщение # 22
Стажер
У вас сообщений: 10
врач
На заявках
Российская Федерация

Абакан
Quote (SonoLife)
Прибавить яркость на том мониторе, где их просматриваете. Или гамма-коррекцией их подправить.
проблема не с просмотром на компе (там темновато - ну и пусть), а с печатью на принтер (там нехорошо получается). принтер HP Color LaserJet CP2025. В опциях принтера коррекцию яркости/контраста не нашел

SonoLifeДата: Суббота, 18.Авг.2012, 15:47 | Сообщение # 23
Завсегдатай
У вас сообщений: 299
Инженер
На заявках
Украина

Киев
Извините, не знал, какой у вас принтер :)
Значит надо готовить снимки к печати.

IEgoRRДата: Понедельник, 22.Июл.2013, 10:16 | Сообщение # 24
Заглянувший
У вас сообщений: 3
Инженер
На заявках
Российская Федерация

Питер
Скидывать снимки, видео и отчеты можно по сети в расшаренную папку, либо через видеозахват со сторонним софтом .

Maximillian_mxДата: Среда, 15.Июн.2016, 20:46 | Сообщение # 25
Заглянувший
У вас сообщений: 1
Программист
На заявках
Таджикистан

Истаравшан
Здравствуйте.
Подскажите пожалуйста всю процедуру подключения Mindray DC N3 к ПК посредством сетевого кабеля. Кабель купил и подключил. Сеть настроил. Пингуются оба, но снимки на ПК не появляются. iStorage ругается что нет связи с сервером. Буду очень признателен.

navesДата: Четверг, 16.Июн.2016, 19:01 | Сообщение # 26
Передовик
У вас сообщений: 714
программист
На заявках
Российская Федерация

Москва
без фоток настроек аппарата вам только телепаты помогут biggrin

radiomasterДата: Суббота, 18.Июн.2016, 18:46 | Сообщение # 27
Стажер
У вас сообщений: 33
Инженер
На заявках
Российская Федерация

Владивосток
Цитата Maximillian_mx ()
Подскажите пожалуйста всю процедуру подключения Mindray DC N3 к ПК посредством сетевого кабеля

что-то не ясно каким образом должны снимки проявляться на пк, если на нем не установлен сервер dicom, да и проверьте опция таковая есть? iStorage работает только по протоколу dicom


Сообщение отредактировал radiomaster - Суббота, 18.Июн.2016, 18:47

virus0105Дата: Понедельник, 01.Авг.2016, 13:48 | Сообщение # 28
Участник
У вас сообщений: 60
инженер по мед.оборудованию
На заявках
Российская Федерация

Грозный
Доброго времени суток!
Привезли миндрей ДС-7, и при запуске стоит слово Миндрей и не загружает, не подскажите, в чем может причина быть, второго аппарата нет чтобы проверить.

shtempelДата: Понедельник, 01.Авг.2016, 16:29 | Сообщение # 29
У вас сообщений: 276
инженер
На заявках
Российская Федерация

medteh
В Биос через f2 заходит?диоды слева все кроме одного горят на бп?если в Биос не заходит меняй мать или cpu модуль

valentin17Дата: Понедельник, 01.Авг.2016, 19:02 | Сообщение # 30
Завсегдатай
У вас сообщений: 163
инженер
На заявках
Украина

Киев
Цитата shtempel ()
если в Биос не заходит меняй мать или cpu модуль

А ремонт не?
