Видеопринтер Mitsubishi P66E
KvasДата: Вторник, 11.Фев.2014, 21:31 | Сообщение # 1
Стажер
У вас сообщений: 8
инженер
На заявках
Украина

Луганск
Со слов врача принтер просто перестал печатать. Выводил только пустой лист. После регулировки яркости и контраста на выдвижной панели принтер начал печатать черный кадр, без следов изображения.
Видеокабель с BNC разъемами целый. При подключении Другого источника видеосигнала (спутниковый ресивер со статичной картинкой) ситуация не меняется. Переключатели на задней панели расположены соответственно мануалу.
Видеоусилитель HA11465A(http://www.datasheet5.com/download/HA11465A/329563/) на 17 ноге(VCC) +9V, на входе и выходе амплитуда и форма сигнала одинаковая и не превышает 3,5V.
12V и 5V питающие видеоплату в норме.


Сообщение отредактировал Kvas - Вторник, 11.Фев.2014, 23:59

d19631124Дата: Четверг, 13.Фев.2014, 09:24 | Сообщение # 2
Участник
У вас сообщений: 85
Сервисный инженер
На заявках
Российская Федерация

Воронеж
Проследи аналоговый сигнал до АЦП,
дальше обычно не ломается, а так обычно
сдыхают конденсаторы.

msssДата: Четверг, 13.Фев.2014, 13:17 | Сообщение # 3
Завсегдатай
У вас сообщений: 257
ремонт узи .
На заявках
Украина

киев
Делал не давно такое ЧУДО как Видео-принтер Mitsubishi P66E,
из-за того что высох один конденсатор 220*16 полетел стабилизатор
7809 , и не было 9V питания на видео-усилителе....

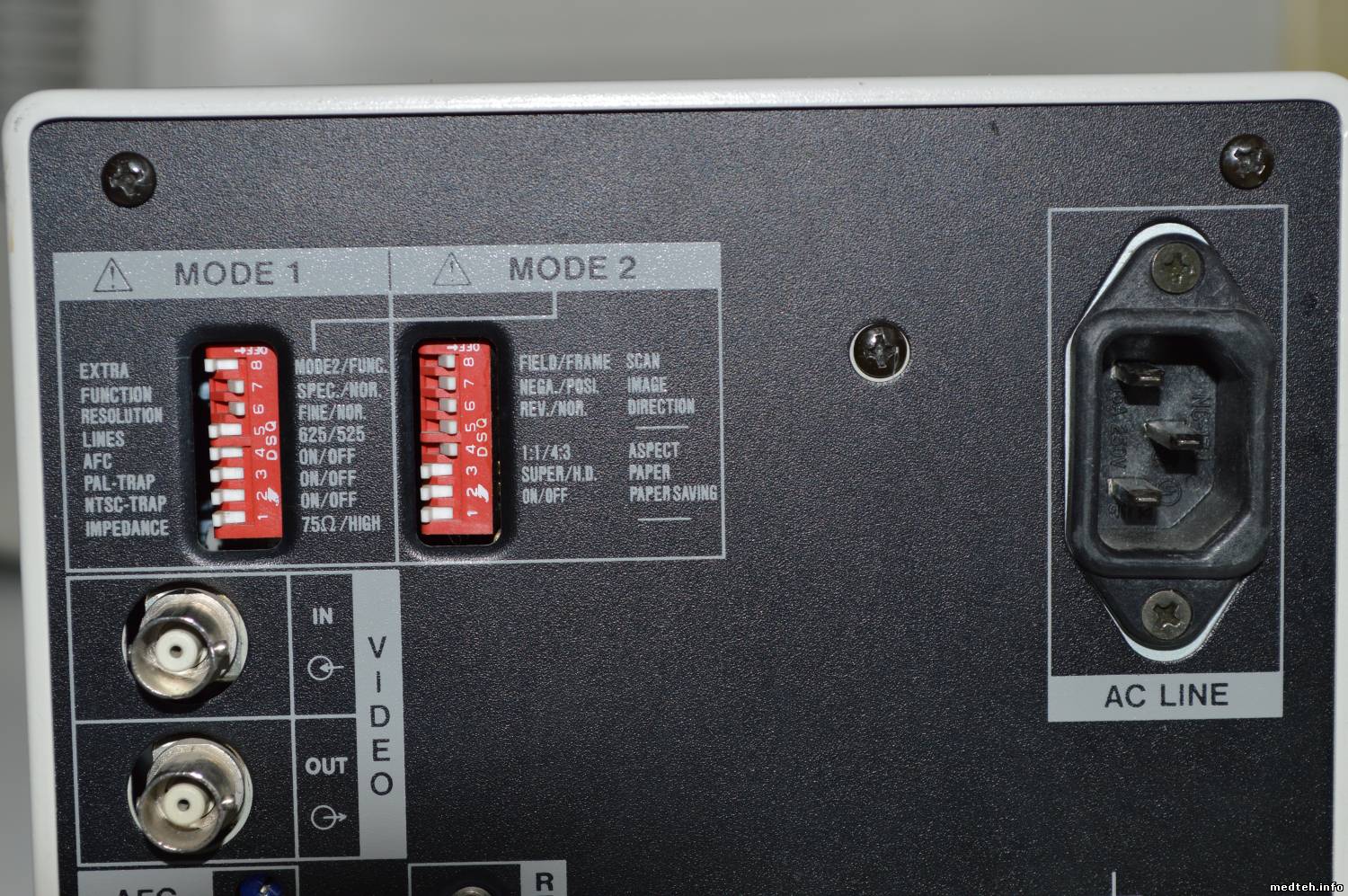

Скидываю ФОТО задней панели , в каком состоянии они стояли у меня....

KvasДата: Воскресенье, 16.Фев.2014, 16:51 | Сообщение # 4
Стажер
У вас сообщений: 8
инженер
На заявках
Украина

Луганск
Сигнал до АЦП приходит неискаженным (пробовал разные RGB, CVBS, YUV, Y-сигнал от S-video). При печати все тот-же черный кадр. Из-за потекшего C223 сгнил переход. Заменил кондер, восстановил переход и принтер выздоровел.Осталось подрегулировать яркость и контраст.

msssДата: Воскресенье, 16.Фев.2014, 17:26 | Сообщение # 5
Завсегдатай
У вас сообщений: 257
ремонт узи .
На заявках
Украина

киев
Рад за коллегу , удачи....

RomualdДата: Понедельник, 17.Фев.2014, 19:44 | Сообщение # 6
Техник
У вас сообщений: 371
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Ребят,подскажите можно ли где нибудь приобрести термопечатающую головку для термопринтера тоже митсуба,но модель не помню...

msssДата: Понедельник, 17.Фев.2014, 23:47 | Сообщение # 7
Завсегдатай
У вас сообщений: 257
ремонт узи .
На заявках
Украина

киев

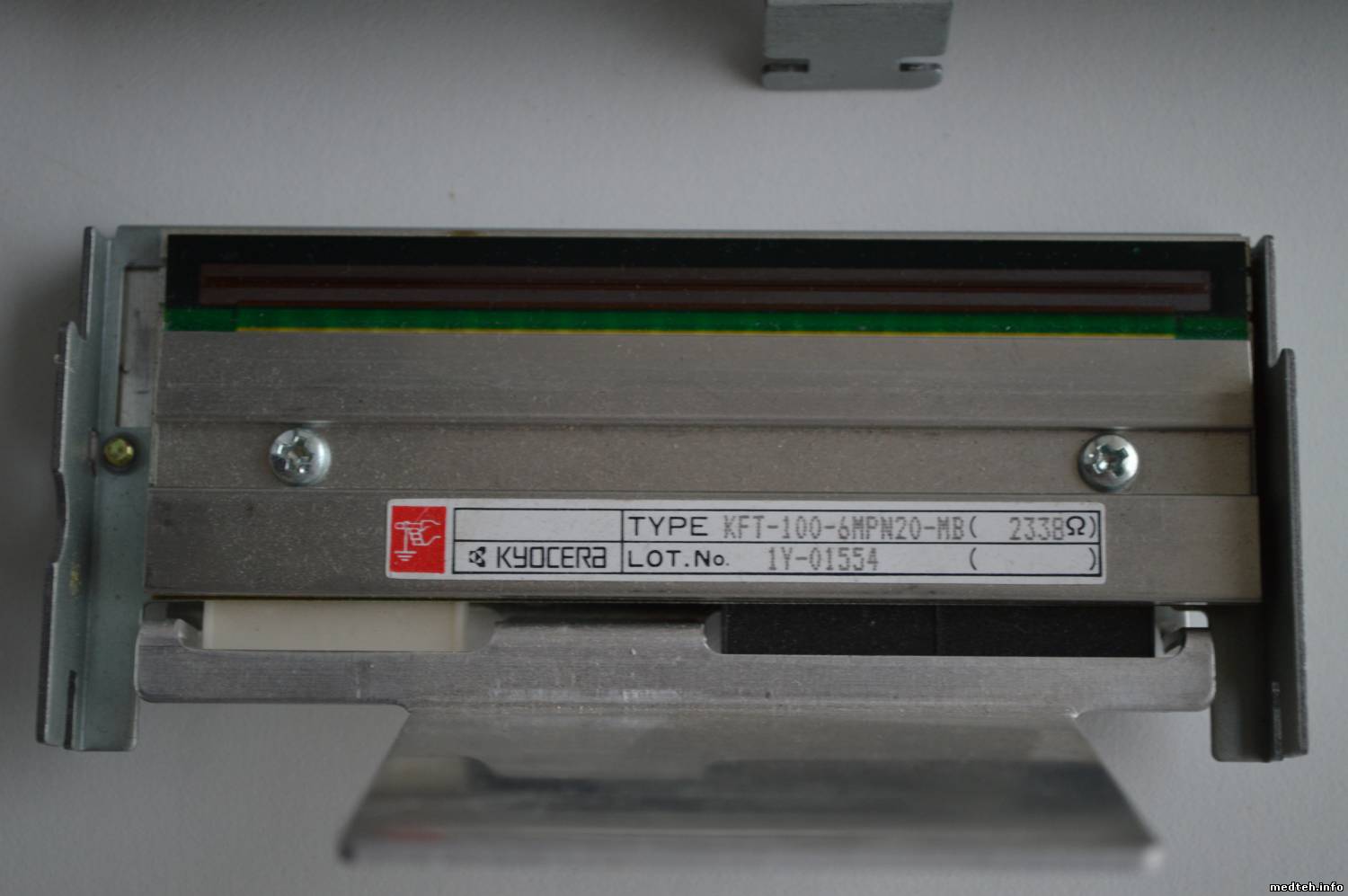

Есть в наличии такая термо-печатающая головка (KFT-100-6MPN20-MB) фирмы KYOCERA...
Могу поделится....

RomualdДата: Пятница, 21.Фев.2014, 16:48 | Сообщение # 8
Техник
У вас сообщений: 371
ремонт медоборудования
На заявках
Российская Федерация

Липецк
У меня такая:

msssДата: Воскресенье, 23.Фев.2014, 18:25 | Сообщение # 9
Завсегдатай
У вас сообщений: 257
ремонт узи .
На заявках
Украина

киев
Нет такой головки Видео-принтера Mitsubishi у меня нету ,
есть только такая , и она точно от Р66Е , а у вас более новой модели...

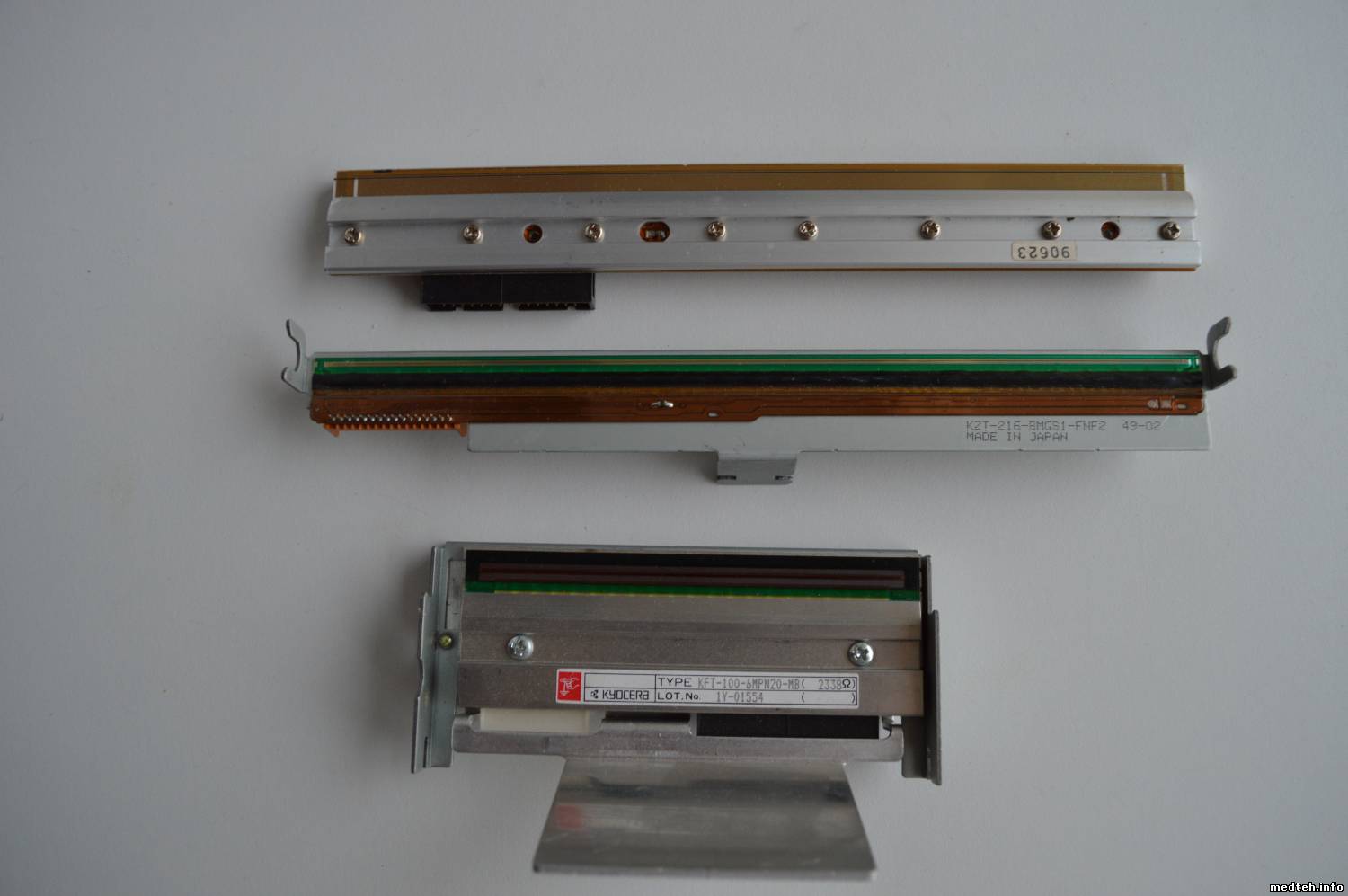

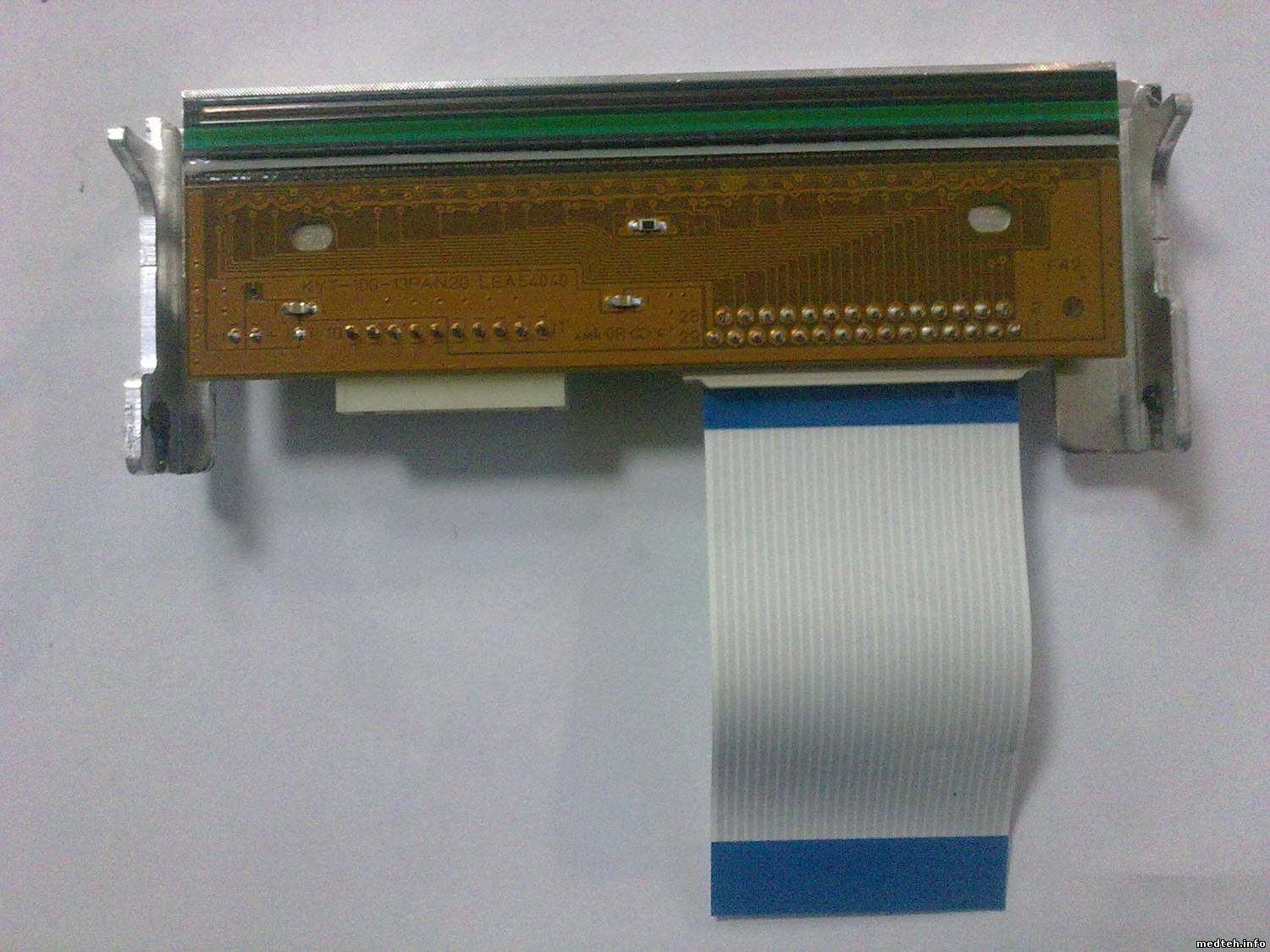

Скидываю фото головки Р66Е , и есть пару лишних от цветных принтеров...

MEDNETДата: Четверг, 24.Апр.2014, 10:43 | Сообщение # 10
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург
на цитату ".....Есть в наличии такая термо-печатающая головка (KFT-100-6MPN20-MB) фирмы KYOCERA...
Могу поделится...." задам вопрос.
Здравствуйте.
У вас по-прежнему этот элемент в наличии?


Сообщение отредактировал MEDNET - Четверг, 24.Апр.2014, 14:10

MEDNETДата: Четверг, 24.Апр.2014, 10:57 | Сообщение # 11
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург

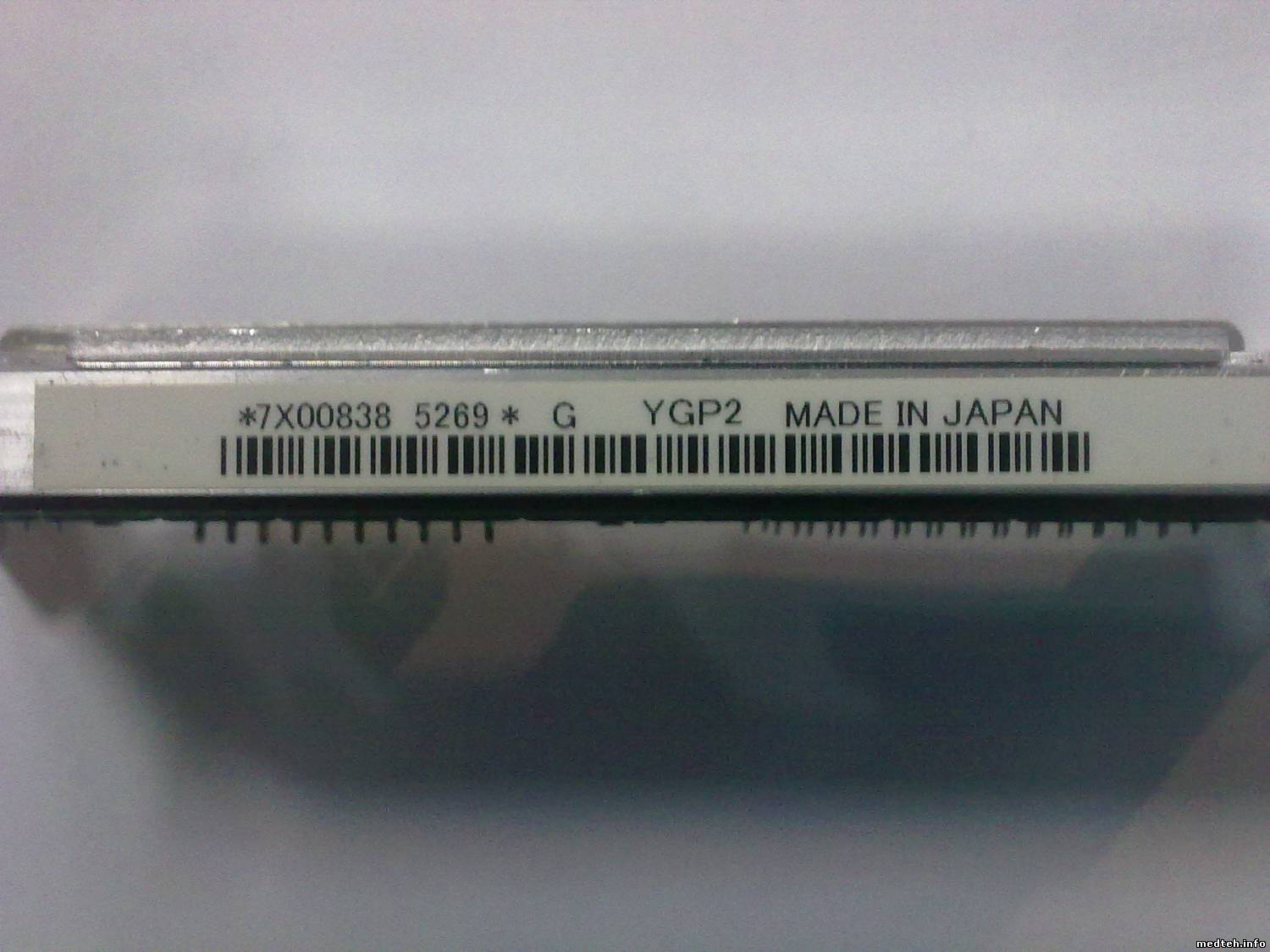

Такой вопрос имеется.Термопечатающая головка Kyocera,о которой упоминается в этой ветке,используется в принтере Toshiba.
Печать стала бледной,а в половине снимка(ровно половина справа) вообще белое поле.Такое качество печати при любой настройке принтера и позиционирования снимка.Образец скана снимка приложу позже.Мои умозаключения - вышла из строя головка ТП.А какие ваши соображения?На плате питания ВИЗУАЛЬНО повреждённых компонентов нет,кондёры на вздулись.Пока не разбирал капитально.

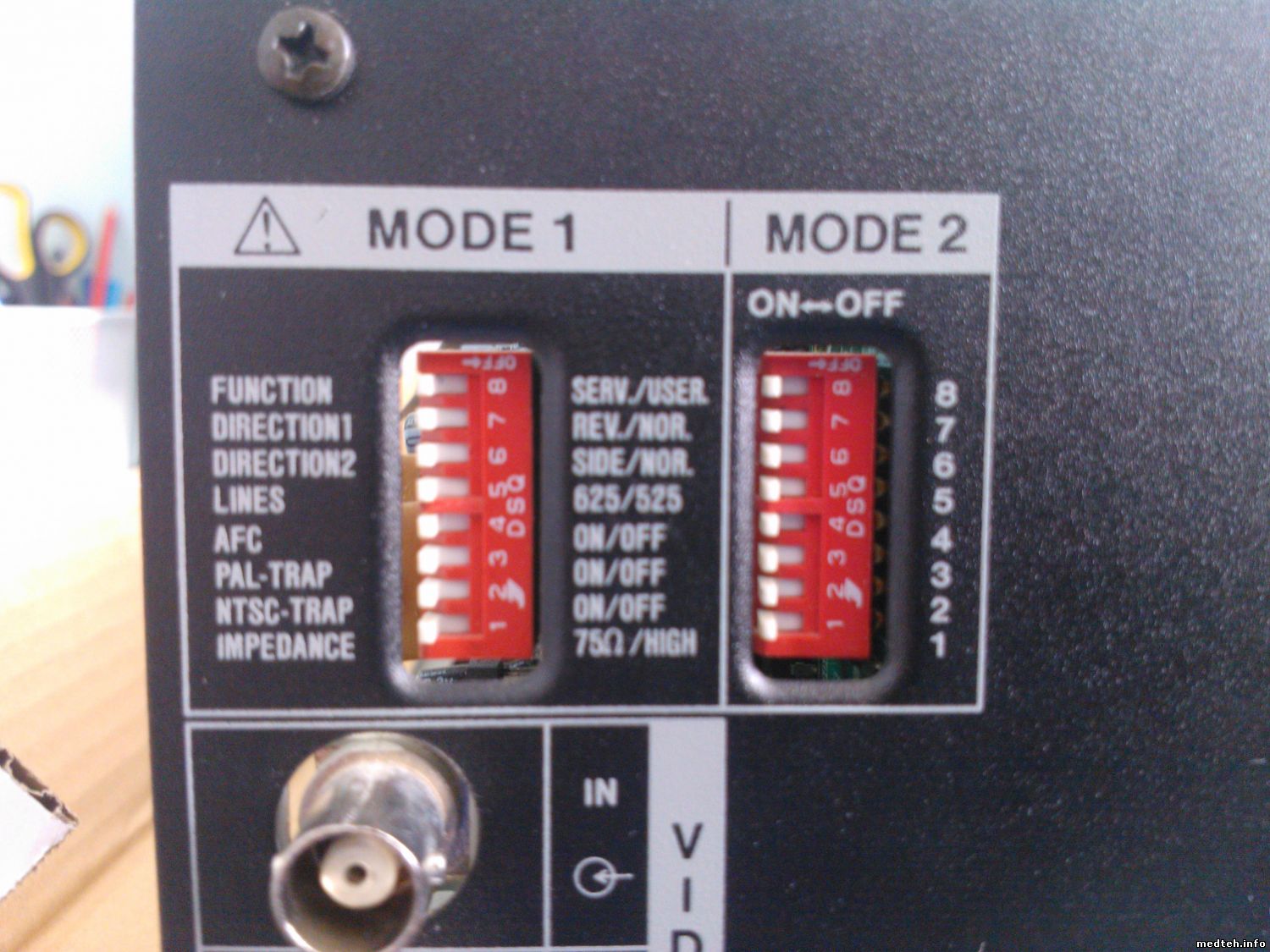

И ещё.Тыльная панель прибора абсолютно похожая на Mitsubishi.
Вот такая панель(файл ниже).
Есть ли определённые рекомендации по настройке принтера,используя тумблеры на задней панели.У меня четыре варианта настроек,включая два в этой ветке форума - НО! - везде разные комбинации положений.Мануала у меня нет.На этом форуме уже запрашивал.
Если есть доброе слово - молвите.
Спасибо.


Сообщение отредактировал MEDNET - Четверг, 24.Апр.2014, 15:50

olko13Дата: Четверг, 24.Апр.2014, 12:23 | Сообщение # 12
Передовик
У вас сообщений: 716
инженер
На заявках
Украина

Львов
Принтеры Тошиба это лицензионные или Митсубиси или Соньки в зависимости от модели.

Цитата MEDNET ()
Печать стала бледной,а в половине снимка(ровно половина справа) вообще белое поле.

На головку как правило (давно не вскрывал Митсубиси) приходят два шлейфа. Может один из них просто вылез из разёма, а может и оба.

MEDNETДата: Четверг, 24.Апр.2014, 14:08 | Сообщение # 13
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург
на цитату"....На головку как правило (давно не вскрывал Митсубиси) приходят два шлейфа. Может один из них просто вылез из разёма, а может и оба...."

Один идёт на плату питания,10-пиновый,другой на видео плату,29-ти пиновый.Попробую поплотнее соединить,но если ситуация не изменится,куда рекомендуете двигаться дальше?
Все разъёмы проверил на плотность коннекта - порядок,люфтов нет.Изменений тоже нет(в качестве печати).

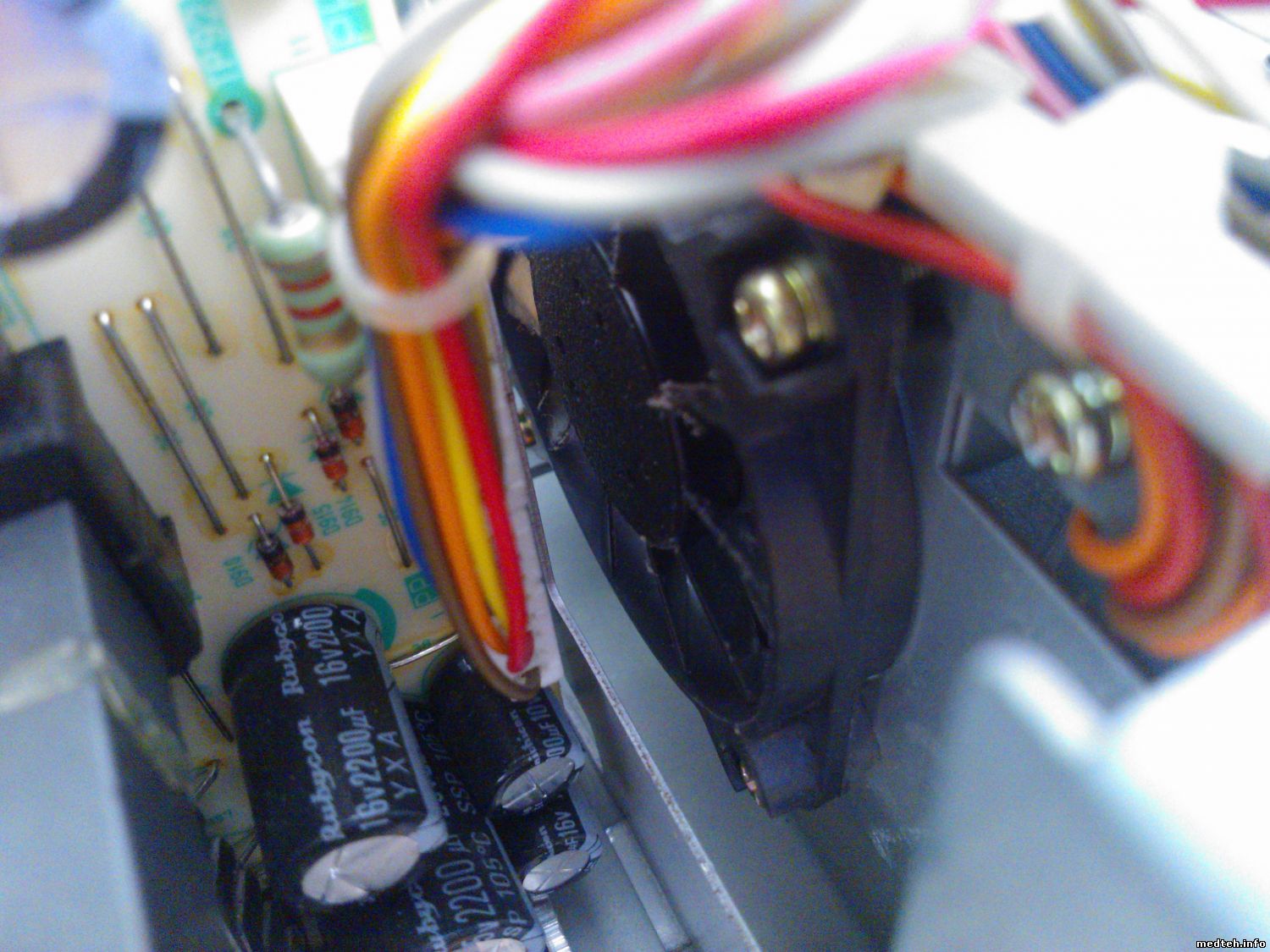

В конструкции имеется вентилятор охлаждения(фото в файле ниже).При включении прибора не включается.Также не начинает вращаться и позже - во время печати.К вентилятору идут два кабеля,красный и чёрный,т.е. только питание.Вентилятор должен видимо работать принудительно от включения питания до выключения.
Видимо головка или по подаче питания на головку.Контуры между прогреваемой поверхностью и непрогреваемой неравномерные,т.е не по линейке,а "размытые".

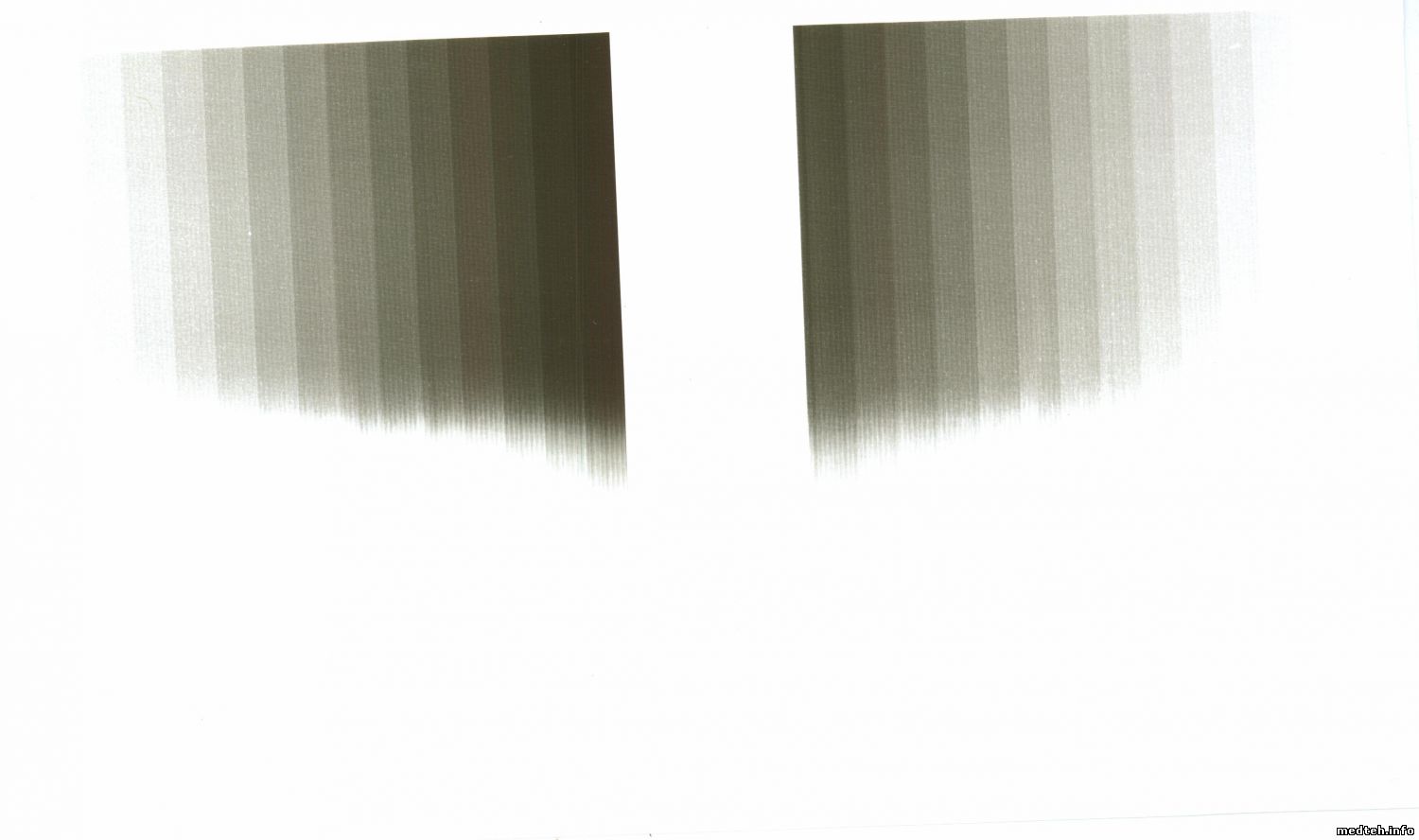

Вот образец печати.Напечатано в инверсии и нормально.


Сообщение отредактировал MEDNET - Четверг, 24.Апр.2014, 15:56

MEDNETДата: Четверг, 24.Апр.2014, 14:13 | Сообщение # 14
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург
Toshiba Medical Super Sonoprinter TP-8700=(E)

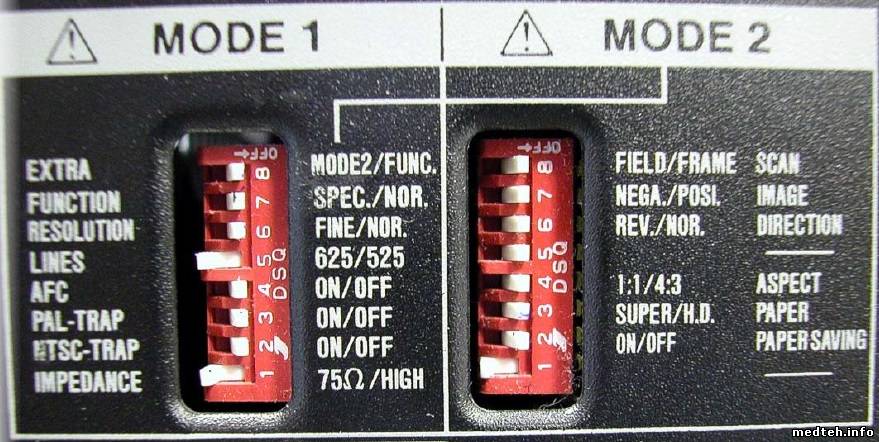

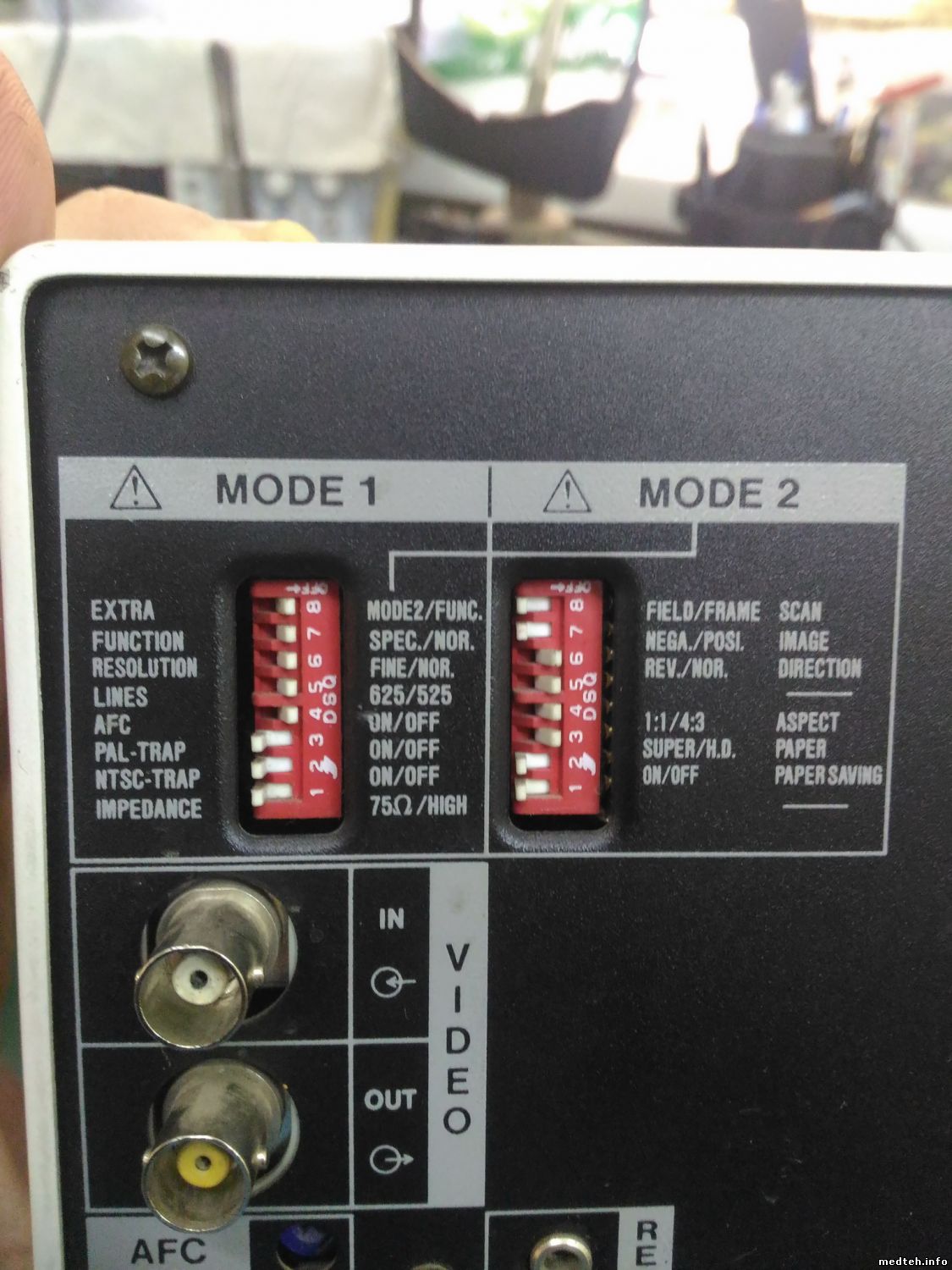

Имеются ли рекомендации по настройке(позиции тумблеров на тыльной панели)?

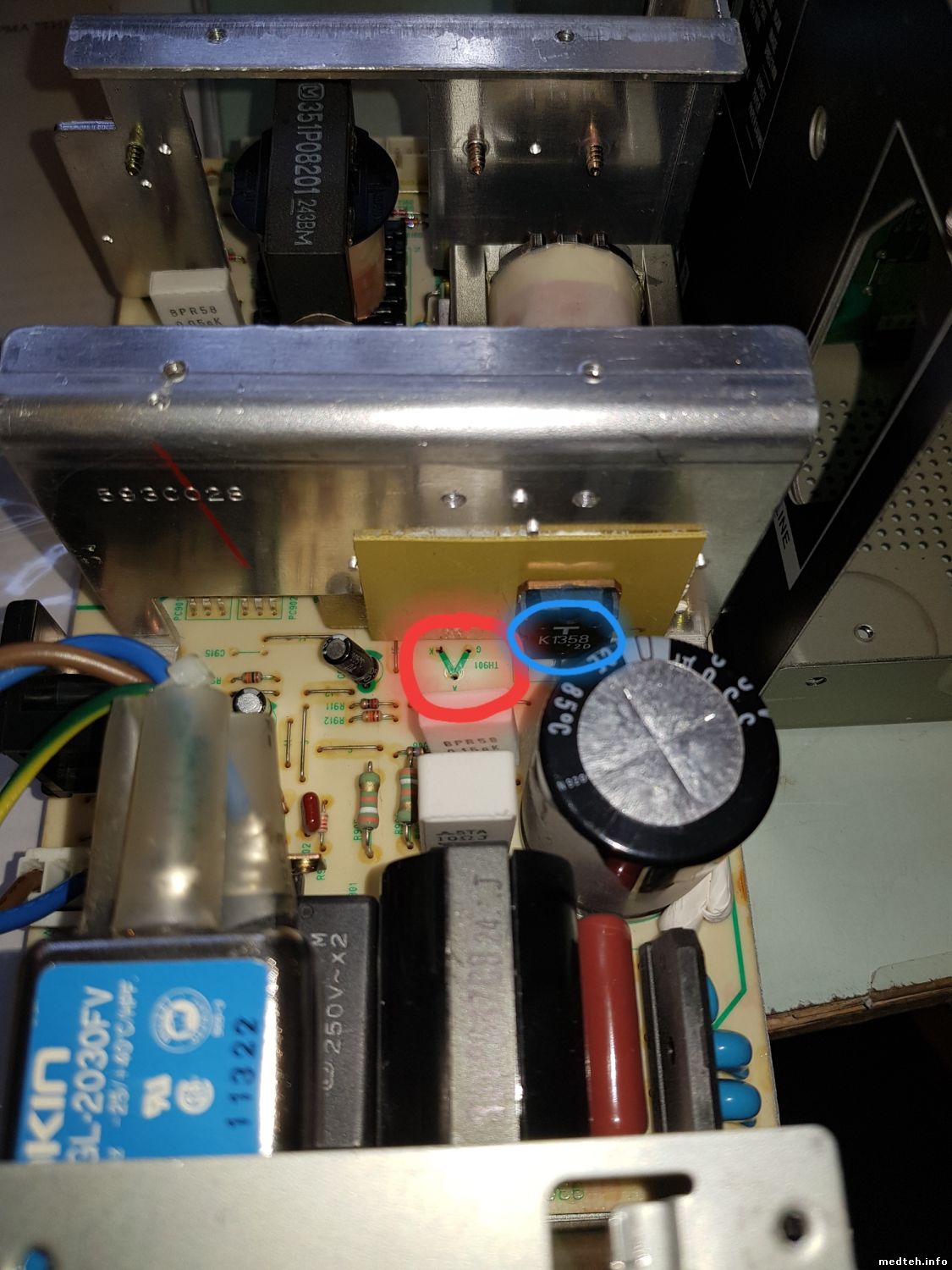

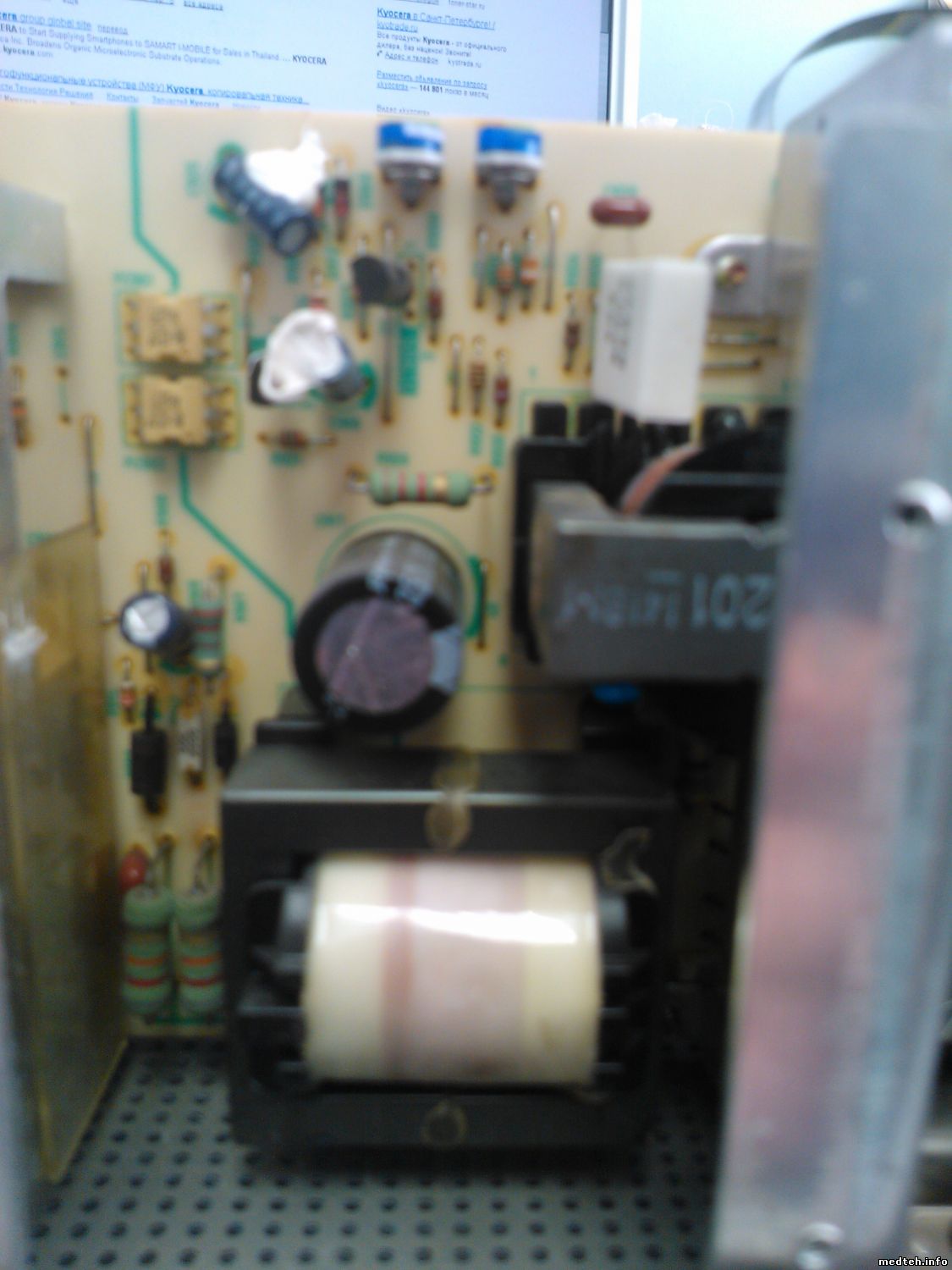

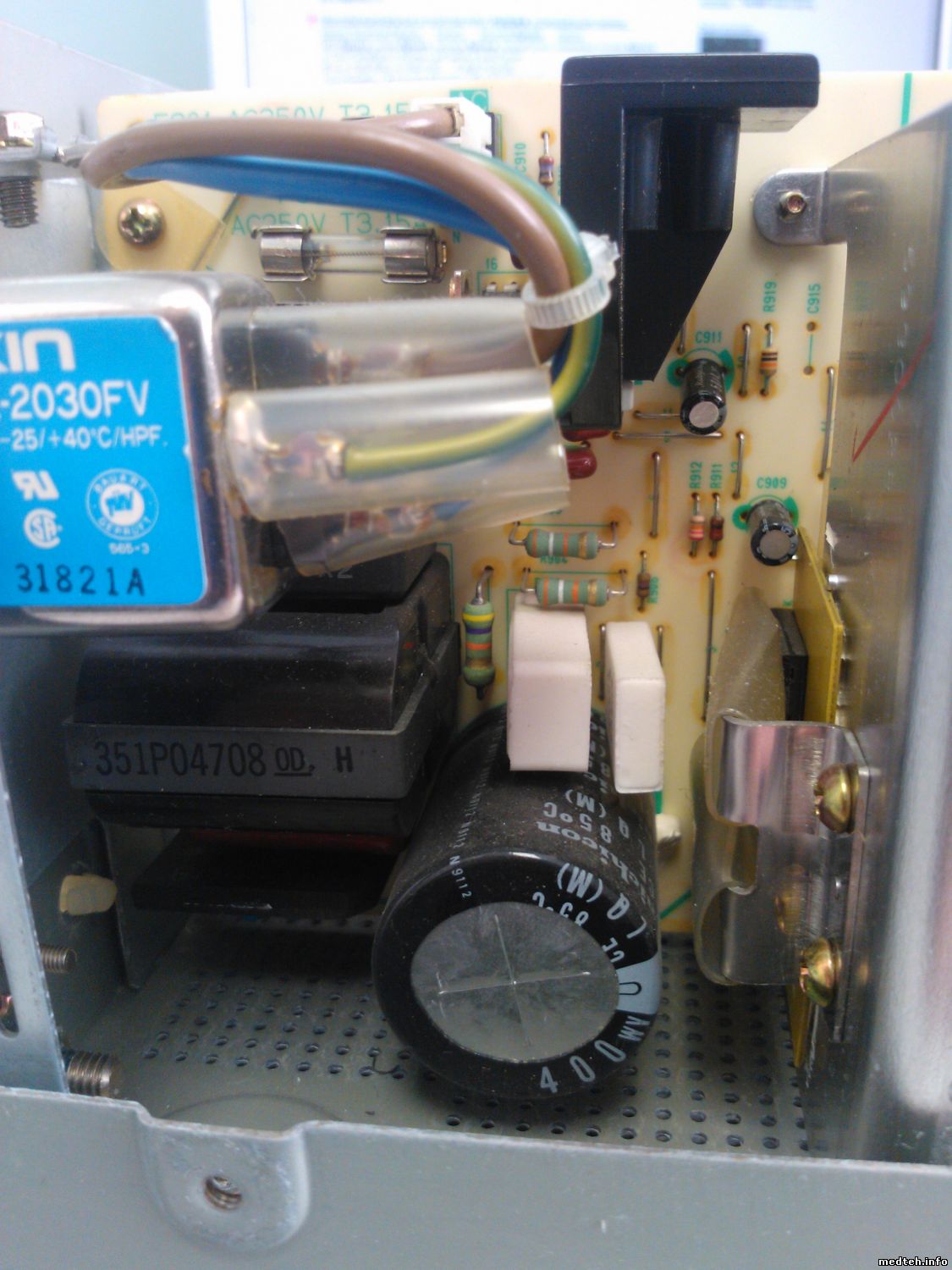

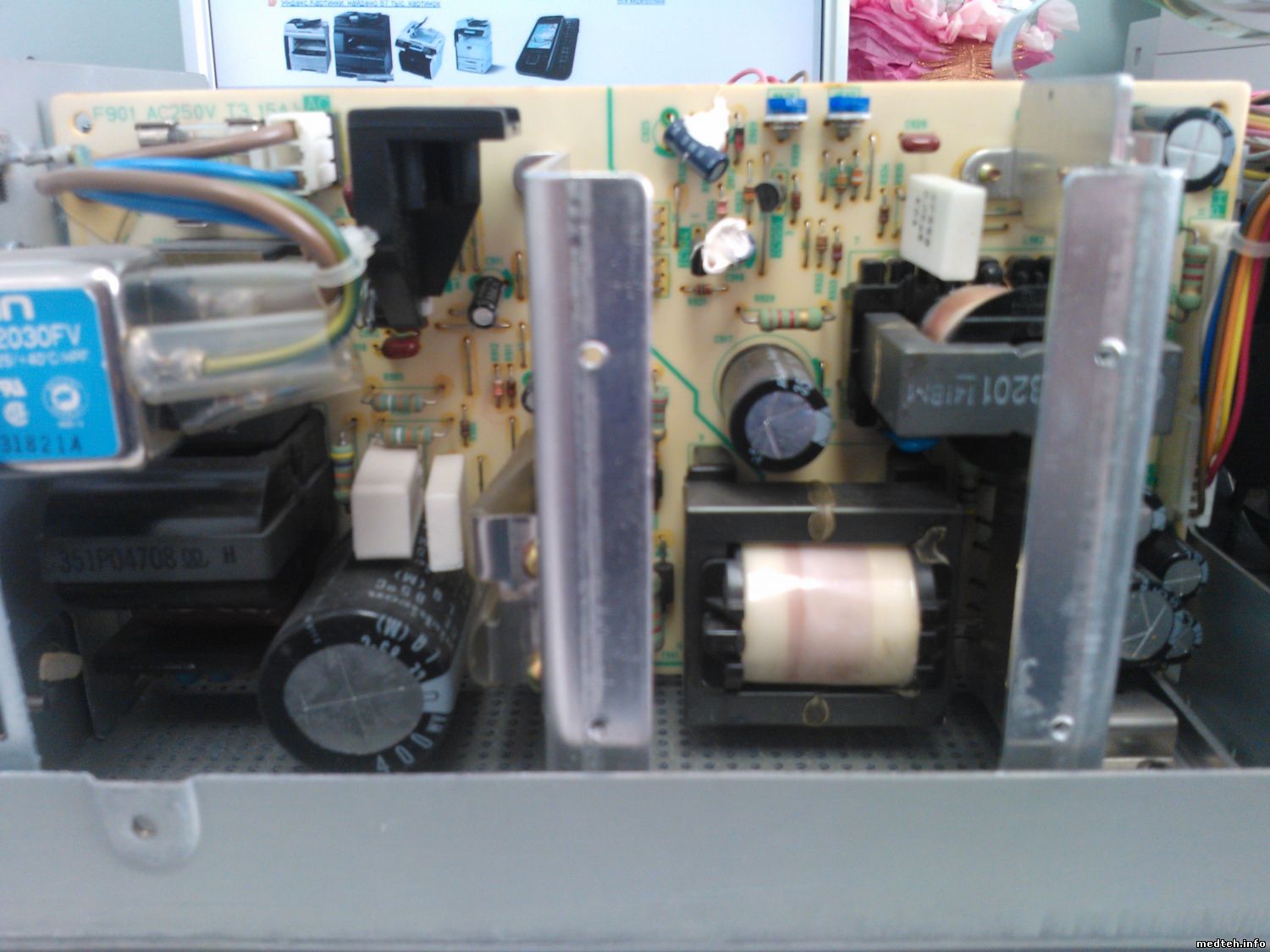

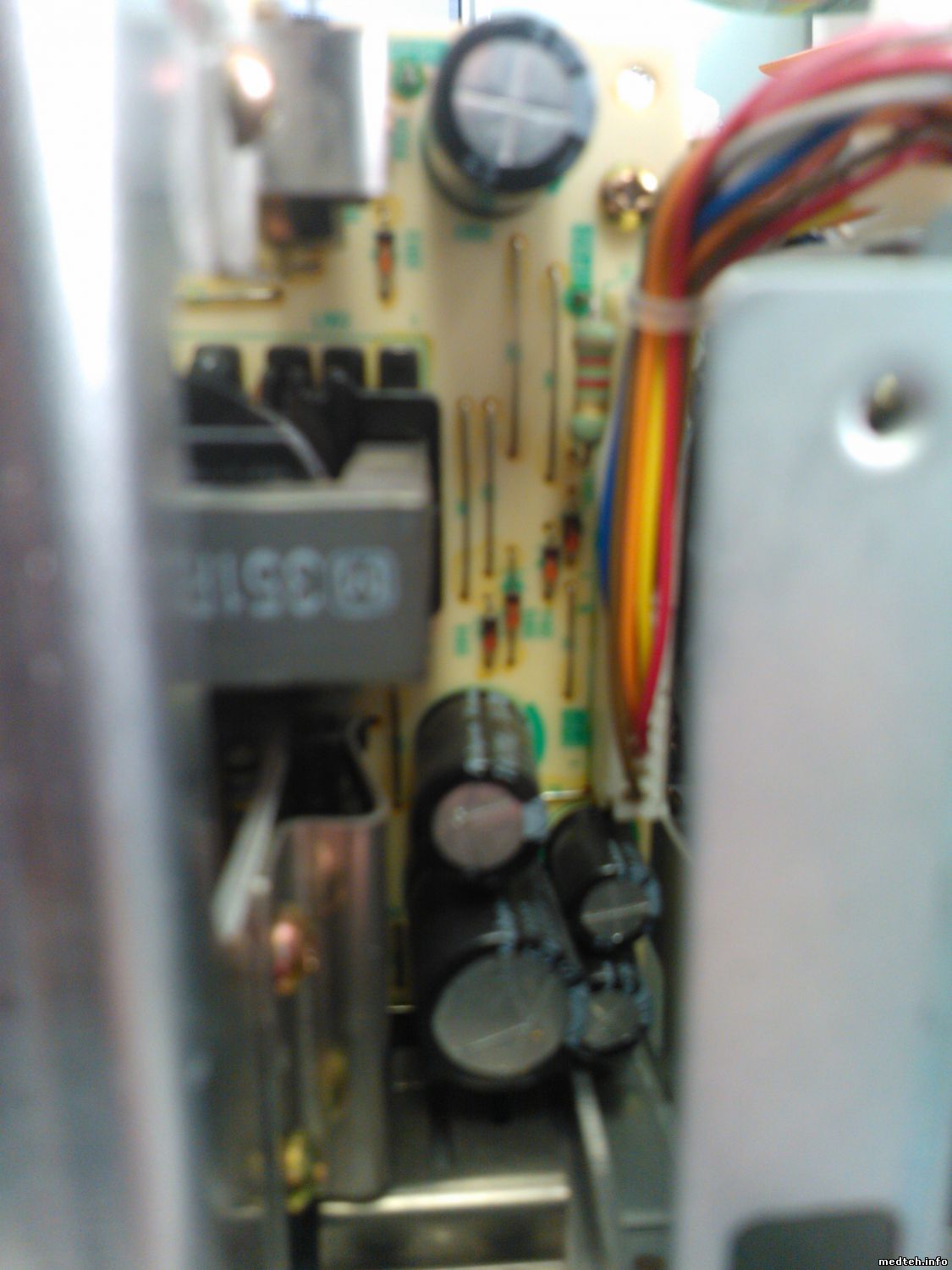

Добавлю несколько фото платы питания.


Сообщение отредактировал MEDNET - Четверг, 24.Апр.2014, 16:00

olko13Дата: Пятница, 25.Апр.2014, 12:19 | Сообщение # 15
Передовик
У вас сообщений: 716
инженер
На заявках
Украина

Львов
Цитата MEDNET ()
Печать стала бледной,а в половине снимка(ровно половина справа) вообще белое поле.

Проверьте БП - такое впечатление, что вначале строки напряжение питания головки близкое к нормальному, а потом проседает. На головку грешить не вижу смысла т.к. не пишущие элементы головки дали бы чёткий, ровный край, а в вашем случае он постепенно затухающий


Сообщение отредактировал olko13 - Пятница, 25.Апр.2014, 12:21

msssДата: Пятница, 25.Апр.2014, 15:04 | Сообщение # 16
Завсегдатай
У вас сообщений: 257
ремонт узи .
На заявках
Украина

киев
MEDNET...Головка KFT-100-6MPN20-MB есть в наличии ...

У меня такое впечатление что у вас прижимной валик стоит на перекос, и плохо прижимает
термо-бумагу, у меня была похожая ситуация с UP-890 (SONY) , ролик прижимной был на перекос ,
и сильно износился, перевернул ролик и отрегулировал зазор , и работает уже года 3 .....

Попробуйте...

MEDNETДата: Пятница, 25.Апр.2014, 16:39 | Сообщение # 17
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург
Ух!И правда зазор неравномерный между валом и ножом наблюдается в момент почти полного закрытия лицевой крышки.
Валик снял.Резиноматериал "опрессован" на втулке,его положение не поменять.Да и конструкция втулки не позволит переворачивать на 180 градусов.В правой проушине кронштейна-каркаса,там где втулка с валиком установлена наблюдается люфт.Этот люфт больше,чем слева(впрочем слева его почти нет).И какая-либо регулировка,а точнее её возможность,пока не возможна.Может сама головка винтами регулируется или крышка с всем тем что на ней смонтировано???
Пока в раздумьях я.

MEDNETДата: Пятница, 25.Апр.2014, 18:42 | Сообщение # 18
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург
msss-
ваша версия оказалась "в точку"
буду думать как устранить люфт.
Валик заменить пока не представляется возможным.Позже выложу фото стихийного бедствия.Тот самый узел с люфтом и барабан.

MEDNETДата: Среда, 02.Июл.2014, 12:37 | Сообщение # 19
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург
Люфт устранил.Последствия-ведущая шестерёнка теперь не касается ведомой и валик не вращается.Похоже возможности конструкционной регулировать что-либо нет.
Пока так.

MEDNETДата: Понедельник, 07.Июл.2014, 11:26 | Сообщение # 20
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург
Разобрал весь узел крышка-лифт.Деформация вал-штанги,на которой крепится крышка.Видимо уронили прибор.В тисочках подровнял,собрал - И ВСЁ ЗАРАБОТАЛО ПО-ЧЕЛОВЕЧЕСКИ!!!

msssДата: Вторник, 08.Июл.2014, 22:40 | Сообщение # 21
Завсегдатай
У вас сообщений: 257
ремонт узи .
На заявках
Украина

киев
Я раз за коллегу , и что моя подсказка ПОМОГЛА...

УДАЧИ.....В не легком хлебе..... УДАЧИ.................

MEDNETДата: Вторник, 15.Июл.2014, 13:57 | Сообщение # 22
Участник
У вас сообщений: 73
опыт-друг ошибок трудных
На заявках
Российская Федерация

Санкт-Петербург
Ещё вопрос по принтеру Toshiba.
Включаем питание принтера - печать захваченного сигнала с прибора - результат на бумаге в инверсии (белое-чёрным, чёрное-белым).
Решается только принудительной настройкой вручную.
После выключения питания и включения принтер возвращается в режим печати в инверсии.И снова тот же порядок,настройки вручную.
Что лечить?Почему так происходит.Кабели сигнальные менял.На разных аппаратах одно и то же.
Может тумблерочками на задней панели подвигать, нонет у меня в наличии инструкции.
Прошу принять участие в этом вопросе всех.

vlleeДата: Среда, 14.Июн.2017, 05:34 | Сообщение # 23
Стажер
У вас сообщений: 8
стажер
На заявках
Российская Федерация

Рубцовск

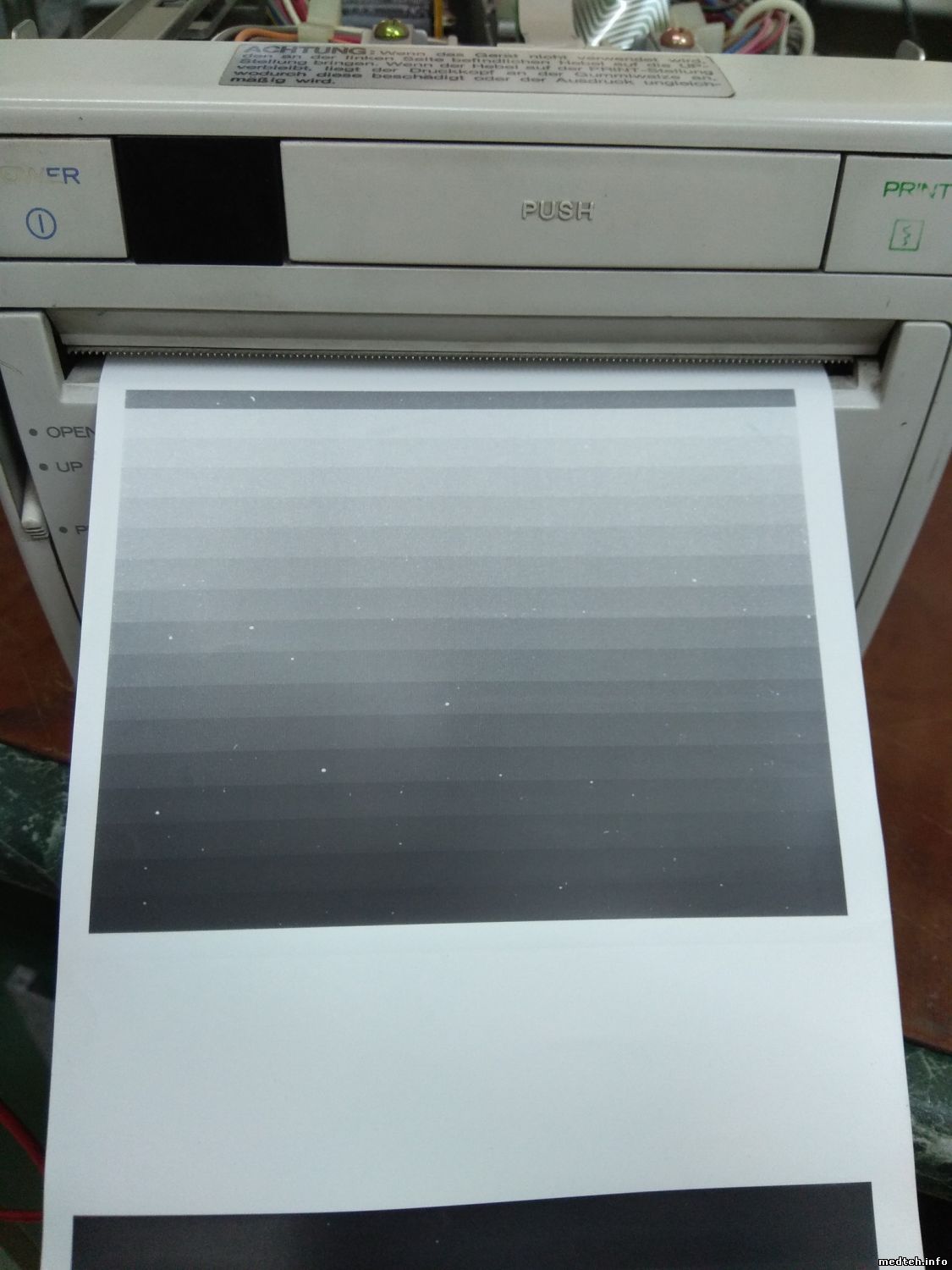

Добрый день. Имеется аппарат Mitsubishi P66E. Печатает вот такое изображение(фото прилагается) хоть есть входной видео сигнал, хоть нету. Может быть кто нибудь сталкивался в своей практике с подобным. Если есть возможность, то просьба поделиться мануалом на данный принтер. Заранее спасибо.

MAPPER_1222Дата: Среда, 14.Июн.2017, 09:06 | Сообщение # 24
Завсегдатай
У вас сообщений: 291
Инженер и этим всё сказано...
На заявках
Российская Федерация

Москва
Вот держи инструкцию на него http://yadi.sk/i/VsS8oIKt3K6tqS

База медтехнической сервисной документации:
ftp://77.245.215.39:21
логин: medtech
пароль: medtech

olko13Дата: Среда, 14.Июн.2017, 10:35 | Сообщение # 25
Передовик
У вас сообщений: 716
инженер
На заявках
Украина

Львов
Цитата vllee ()
Добрый день. Имеется аппарат Mitsubishi P66E. Печатает вот такое изображение(фото прилагается) хоть есть входной видео сигнал, хоть нету.

Входного сигнала у вас таки нет.Принтеры Мицубиси, при отсутствии входного сигнала печатают тестовую страницу.Проследите сигнал, начиная от входного разёма. Частая поломка во всех принерах - отваливается пайка на входном разёме.

AlexiumДата: Среда, 14.Июн.2017, 13:05 | Сообщение # 26
Инженер медтехник
На заявках
Российская Федерация

Саратов
У вс входной сигнал какого стандарта PAL или NTSC?
