ASU-880p ремонт провода датчика
KUSHДата: Пятница, 02.Май.2014, 00:59 | Сообщение # 1
Стажер
У вас сообщений: 5
электроника
На заявках
Украина

Харьков

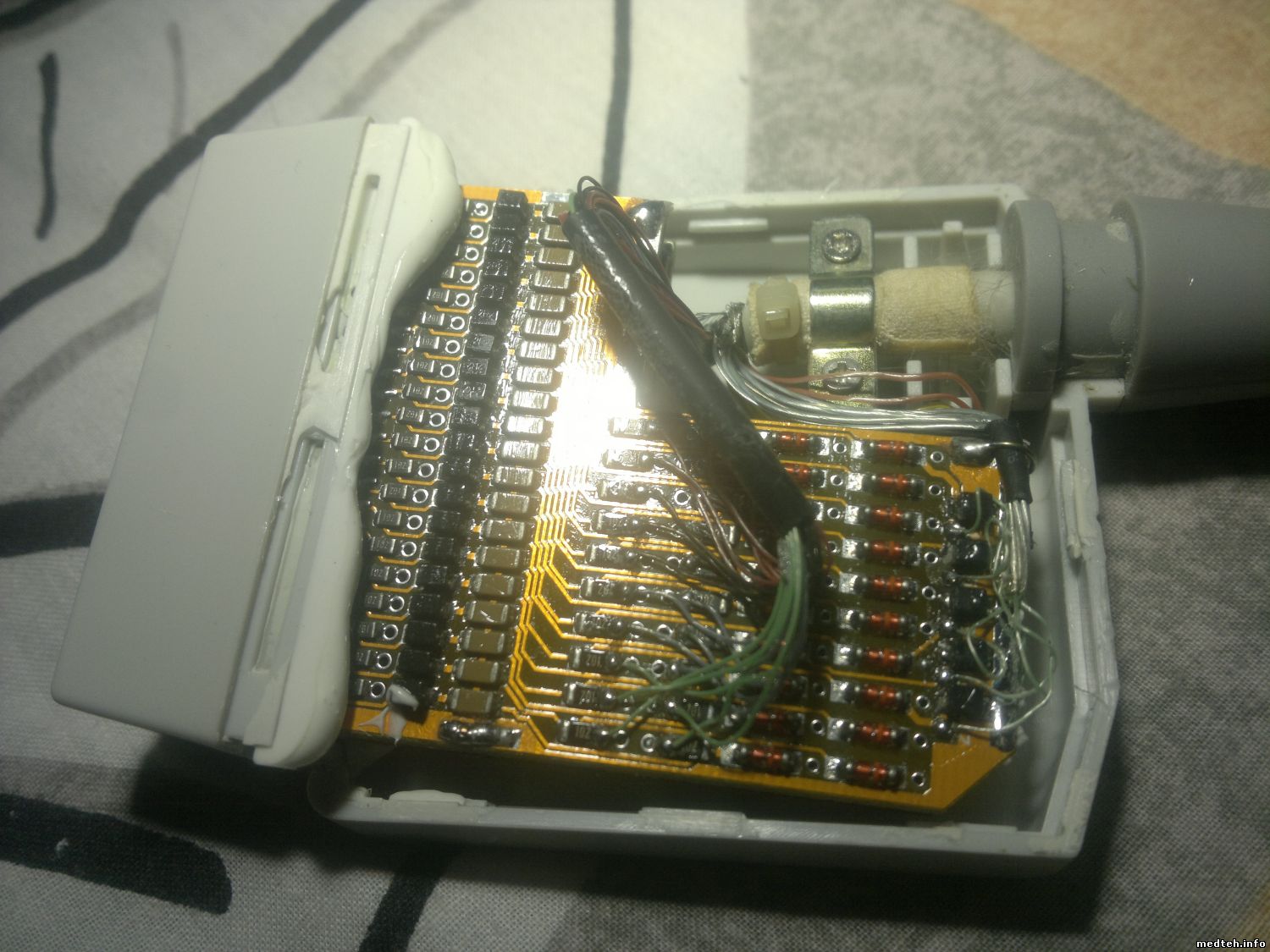

Здравствуйте! нужна помощь в ремонте провода датчика узи. Провод перегрызла собака(узи из ветклиники) когда аппарат был выключен. Смущает что проводов 65 а цветов всего 7. Сам датчик уже разобрал, на плате просматриваются номера возле сопротивлений к которым припаяны провода(но не возле всех). Разъем подключения УЗИ тоже разобрал, там контакты пронумированы как на шахматной доске по высоте англ алфавит от А до P а по ширине цифры от1 до 8
Вопросов собственно много но основные:

1) Какими способами определить какой провод куда шел?(разъем-датчик), на датчике номера не везде и в цифрах на разъеме как шахматная доска.
2) какие могут быть последствия если вдруг при ремонте некоторые провода перепутаются или замкнутся?
3) Если обойтись без замены кабеля а сделать спайку по центру провода, само собой восстановить экран и потом одеть декоративную пластмасску к примеру как на ферритовом кольце. Будет работать?
Прошу поделиться опытом и дать хоть какие то советы как быть в такой ситуации...
Заранее спасибо за ответы. Если нужны еще какие нибудь фото,видео или информация предоставлю.

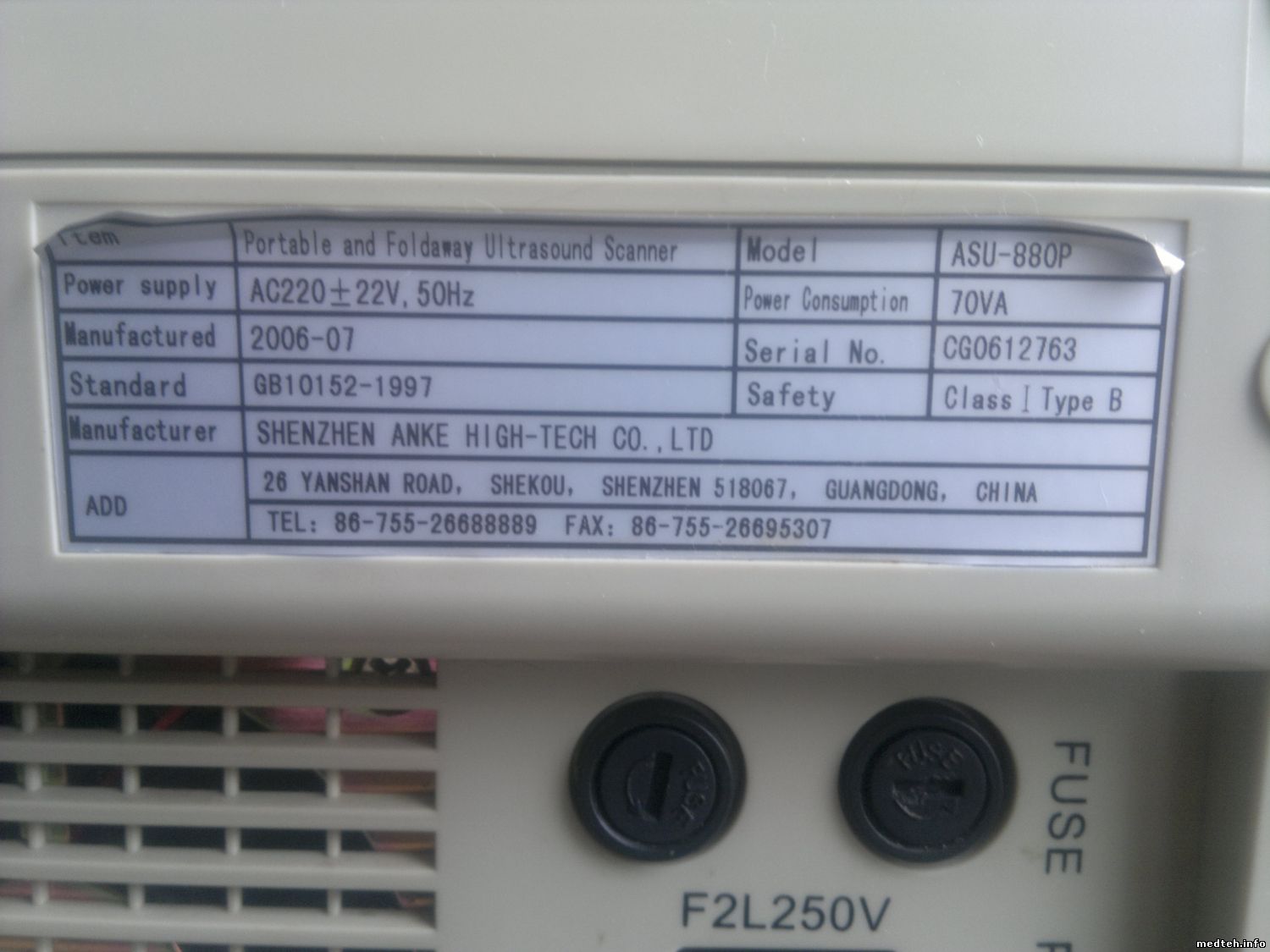

3801643.jpg(96Kb) · 9053324.jpg(98Kb) · 7595130.jpg(50Kb) · 6529150.jpg(60Kb) · 8955795.jpg(163Kb) · 0444080.jpg(142Kb)


И дай вам бог того вдвойне, чего желаете вы мне

Сообщение отредактировал KUSH - Пятница, 02.Май.2014, 01:25

DenkotДата: Пятница, 02.Май.2014, 05:17 | Сообщение # 2
На заявках
Российская Федерация

.
65 проводов 7 цветов это еще можно жить.
Я паял датчик где 128 проводов и 2 цвета, вот это была жесть, очень тяжело отдифференцировать соседние кристаллы. Если у вас цвета проводов на соседних кристаллах отличаются - вам будет намного проще, цвет в помощь.

А метод ремонта я знаю только один - долгий и кропотливый - начинаем с краю, припаял один проводок, посмотрел, что за кристалл заработал, если не тот - помечаем, ищем дальше, если правильный - оставляем, берем следующий. И так - все. У вас куча подсказок в виде цвета и датчик всего 64 элемента. Вполне себе можно подобрать.

и кстати, на фотках самого интересного - разгрыза - не видно!
и без фото собаки незачет :)


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу

yblod5Дата: Пятница, 02.Май.2014, 06:46 | Сообщение # 3
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата Denkot ()
и кстати, на фотках самого интересного - разгрыза - не видно!

...в женской консультации на медне аналогичный случай точь-в-точь как на фото. Собак не видел.
Написал заключение: ремонту не подлежит. Пусть изыщут средства и приобретут новый, уверен найдутся бабки скоро.

KUSHДата: Пятница, 02.Май.2014, 13:43 | Сообщение # 4
Стажер
У вас сообщений: 5
электроника
На заявках
Украина

Харьков
Собака бездомная, сбила машина был перелом позвоночника... Очень долгое и сложное лечение... подобрала сотрудница клиники, жила в клинике все было нормально... и вот ночью открыла клетку и сожрала провод. Денег спросить не с кого... Нужно помогать.
Фото собаки и разрыва прилагаю)))
Я так и не понял как классифицировать провода.. с одной стороны номера цифрами а с другой шахматная доска. МОжет есть какая то табличка или правило по которым расшифровывается какой провод куда идет?

Проводов около 70 каждый из которых в экране... с экранами выходит около 140)

6817956.jpg(113Kb) · 7079305.jpg(57Kb) · 1661108.jpg(63Kb) · 0480647.jpg(95Kb) · 9580185.jpg(153Kb) · 7651530.jpg(138Kb)


И дай вам бог того вдвойне, чего желаете вы мне

yblod5Дата: Пятница, 02.Май.2014, 15:24 | Сообщение # 5
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
http://www.medteh.info/forum/57-1589-1

DenkotДата: Пятница, 02.Май.2014, 16:24 | Сообщение # 6
На заявках
Российская Федерация

.
Классный пес! :)

по части классификации - ну, тут главное хотя бы примерно понять схему датчика.
по разобранному разъему.
что-то я не вижу на фотках разобранного разъема распайки экранов, только один общий
и провода подпаяны по-разному, часть на резюки 1к, а часть с краю.
по фоткам тяжело разбираться.
может быть будет понятно если разобрать со стороны самого датчика, но я вас честно и серьезно предостерегаю - осторожнее, можно окончательно безвозвратно доломать.

тут главное понять, какие провода идут на кристаллы, а какие служебные или общие.
и соединив, подключить хоть один кристалл
тогда на экране при проверке лезвием в одном месте будет узкий луч
замечаем где он, помечаем провод, подключаем другой кристалл - ищем самый крайний, от него пляшем дальше, как описано выше. это долго и муторно.

Да, и при ремонте берегитесь коротких замыканий в проводах датчика - теоретически можно аппарат испортить, вылетит БП или какой-нибудь высоковольтный ключик.

вам действительно стоит озадачить клиентов покупкой нового датчика. тем более это ветеринарный китаец начального уровня, там все сравнительно недорого должно быть.


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу

KUSHДата: Пятница, 02.Май.2014, 16:32 | Сообщение # 7
Стажер
У вас сообщений: 5
электроника
На заявках
Украина

Харьков
новый датчик стоит около 900 долларов....
сделаю больше фото...

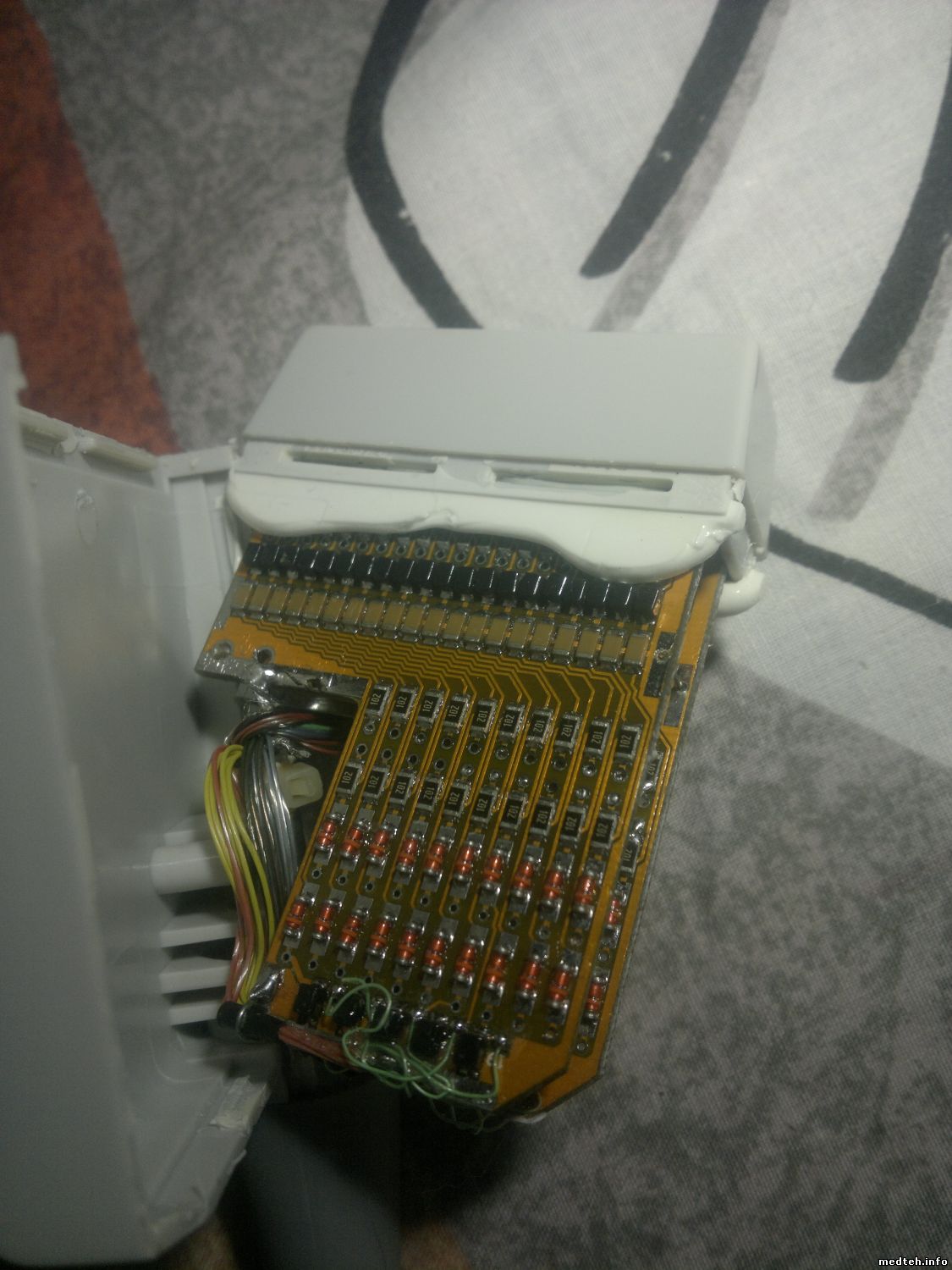

В принципе то что я вижу это 5 групп проводов. припаянных к платам(там их две, двухсторонние)
Меня больше интересует вопрос этих обозначений на разъеме и датчике. Если они туда нанесены то наверное как то должны идентифицироваться. Если в этом разобраться то будет намного проще


И дай вам бог того вдвойне, чего желаете вы мне

DenkotДата: Пятница, 02.Май.2014, 16:38 | Сообщение # 8
На заявках
Российская Федерация

.
Цитата KUSH ()
новый датчик стоит около 900 долларов

датчики для человеческих УЗИ нормального уровня стоят от $12000
так что $900 это нормально и сравнимо с затратами на профессиональный ремонт.
даже если его скинуть на ремонт на родину в Китай - не факт что будет дешевле нового.


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу

KUSHДата: Пятница, 02.Май.2014, 17:45 | Сообщение # 9
Стажер
У вас сообщений: 5
электроника
На заявках
Украина

Харьков
Был бы он сломан то не вопрос... А тут только провод порван линза в идеале(не потерта).
Вот и думаю попробовать спаять.
Обязательно менять провод полностью? Можно спаять его по центру(в месте разрыва)?


И дай вам бог того вдвойне, чего желаете вы мне

KUSHДата: Пятница, 02.Май.2014, 17:47 | Сообщение # 10
Стажер
У вас сообщений: 5
электроника
На заявках
Украина

Харьков
Цитата yblod5 ()
http://www.medteh.info/forum/57-1589-1

Перечитал еще раз ту тему... ничего не понял. Методом проб и ошибок восстанавливать провод?*
Просто я в этом деле новичок не профессионал как многие здесь. вот и советуюсь


И дай вам бог того вдвойне, чего желаете вы мне

DenkotДата: Пятница, 02.Май.2014, 17:49 | Сообщение # 11
На заявках
Российская Федерация

.
можно спаять по центру, если все аккуратно сделать.
единственное что помехозащищенность будет поменьше, экран все-таки будет нарушен, но это некритично.
главное это провода подобрать друг к другу
иначе будут фантомы на изображении - если перепутать один-два канала, а если перепутать много - то вообще каша :)


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу

yblod5Дата: Суббота, 03.Май.2014, 02:52 | Сообщение # 12
Техник
У вас сообщений: 375
Сервис-инженер
На заявках
Российская Федерация

Владивосток
Цитата KUSH ()
Методом проб и ошибок восстанавливать провод?

да
