Чиллер "Lytron"
Wik76Дата: Четверг, 11.Июн.2015, 08:19 | Сообщение # 1
Стажер
У вас сообщений: 10
Ведущий электроник
На заявках
Российская Федерация

Омск
Доброго времени суток, коллеги! Случилась беда((( На данном аппарате, в плате "Main controller" (плата управления) сгорел трансформатор. Маркирован 4-44-5010. Даташит находится, но pdf файл битый и не открывается. Никто не подскажет параметры данного транса. Может быть есть аналоги? И может быть у кого нибудь есть такой? Заранее благодарен.


Сообщение отредактировал Wik76 - Четверг, 11.Июн.2015, 08:35

resonansДата: Четверг, 11.Июн.2015, 10:03 | Сообщение # 2
Участник
У вас сообщений: 84
Инженер
На заявках
Украина

ЮгУкраины

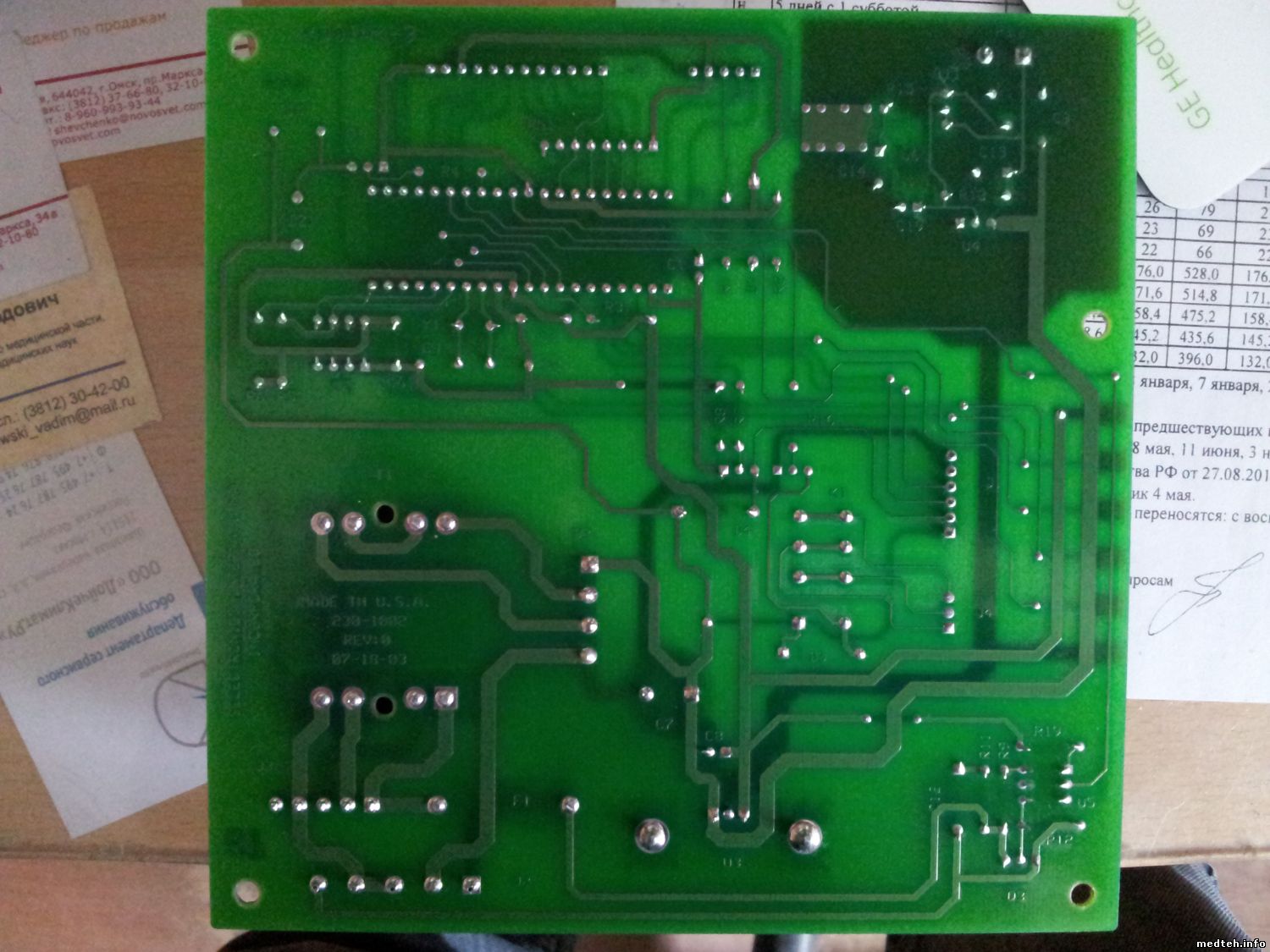

просмотрите, куда он подключается вторичкой(вторичками), можно фото снизу плату и сверху

hobot111Дата: Четверг, 11.Июн.2015, 10:04 | Сообщение # 3
Завсегдатай
У вас сообщений: 214
инженер отделения луч. диагностики
На заявках
Российская Федерация

соловьиный край
Прикинуть по схеме какие выходные напряжения должны быть да и подобрать транс.

hobot111Дата: Четверг, 11.Июн.2015, 10:05 | Сообщение # 4
Завсегдатай
У вас сообщений: 214
инженер отделения луч. диагностики
На заявках
Российская Федерация

соловьиный край
Кстати у меня такой-же чиллер.

KVIДата: Четверг, 11.Июн.2015, 10:39 | Сообщение # 5
Техник
У вас сообщений: 351
МРТ
На заявках
Российская Федерация

Елец
Wik76, А в чем проблема-то? Вынимаем плату, разрисовываем схему питания (судя по фото простейший линейный стабилизатор. Либо на 780Х, либо LM317), анализируем схему и подбираем похожий трансформатор. Работы часа на два с перекуром.
Если не сможешь, сам, то выкладывай сюда фоток побольше.

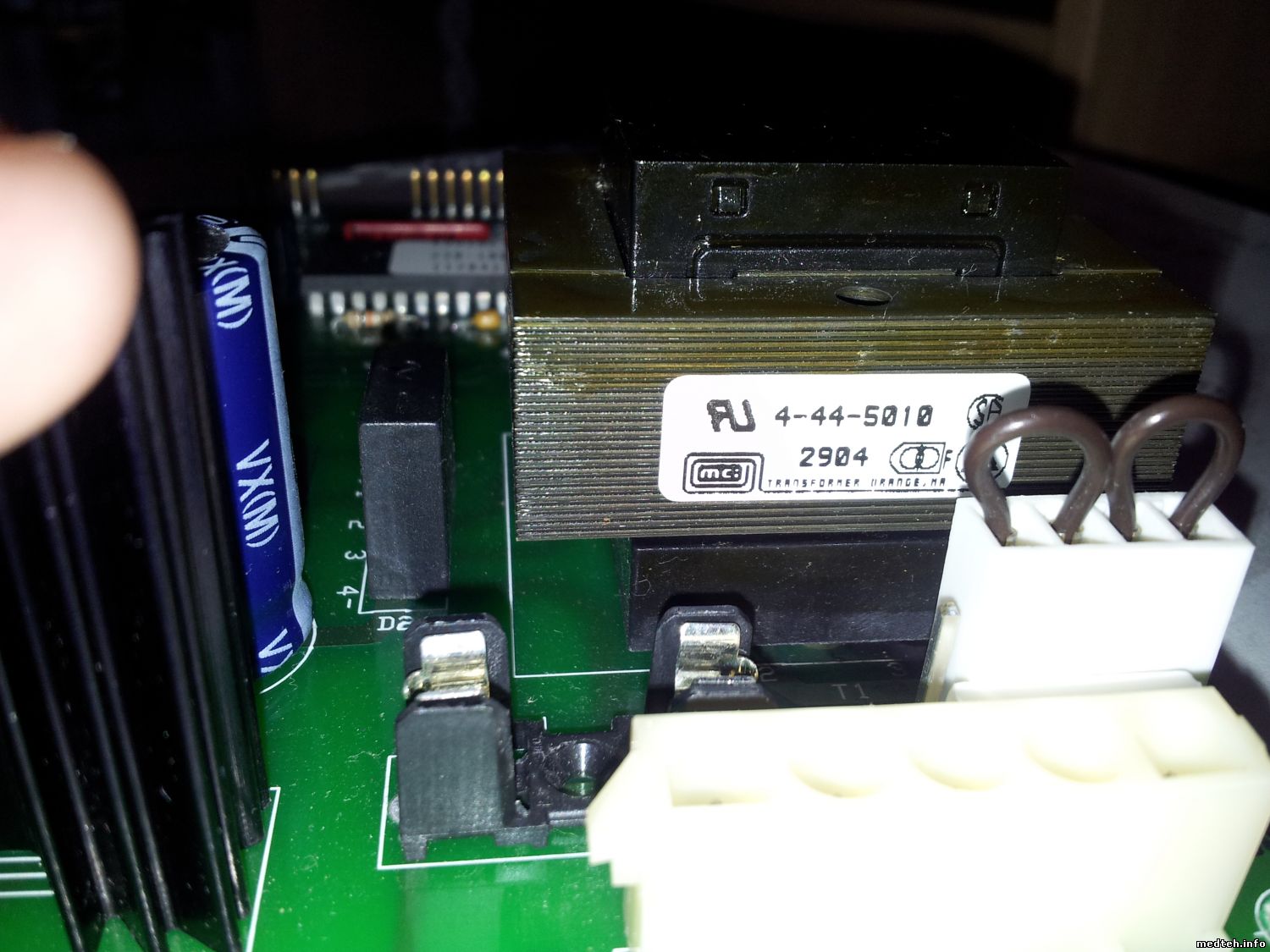

Впрочем вот он твой транс: http://mcitransformer.com/product/mci-4-44-series/
Гугль знает все :)
Банальные 5В, 1А.


-=Vladimir=-

Сообщение отредактировал KVI - Четверг, 11.Июн.2015, 11:46

HWMasterДата: Пятница, 12.Июн.2015, 18:26 | Сообщение # 6
У вас сообщений: 130
ENGINEER
На заявках
Российская Федерация

USSR
Цитата KVI ()
Банальные 5В, 1А.

Только надо учитывать что там 2 обмотки.
Поэтому скорее всего используется последовательное их включение.
Т.е. нужен трансформатор с выходным напряжением 10В и максимальным током 1А...
Полагаю что можно использовать трансформатор с напряжением от 7В и выше.
Не понятно только есть ли на плате реле и на какое они напряжение.

KVIДата: Пятница, 12.Июн.2015, 19:50 | Сообщение # 7
Техник
У вас сообщений: 351
МРТ
На заявках
Российская Федерация

Елец
HWMaster, Да это всё понятно. Я и говорю, что надо по плате посмотреть. Только вот вопрошающий куда-то делся. Наверное уже решил свой вопрос :)

-=Vladimir=-

Wik76Дата: Суббота, 13.Июн.2015, 11:17 | Сообщение # 8
Стажер
У вас сообщений: 10
Ведущий электроник
На заявках
Российская Федерация

Омск

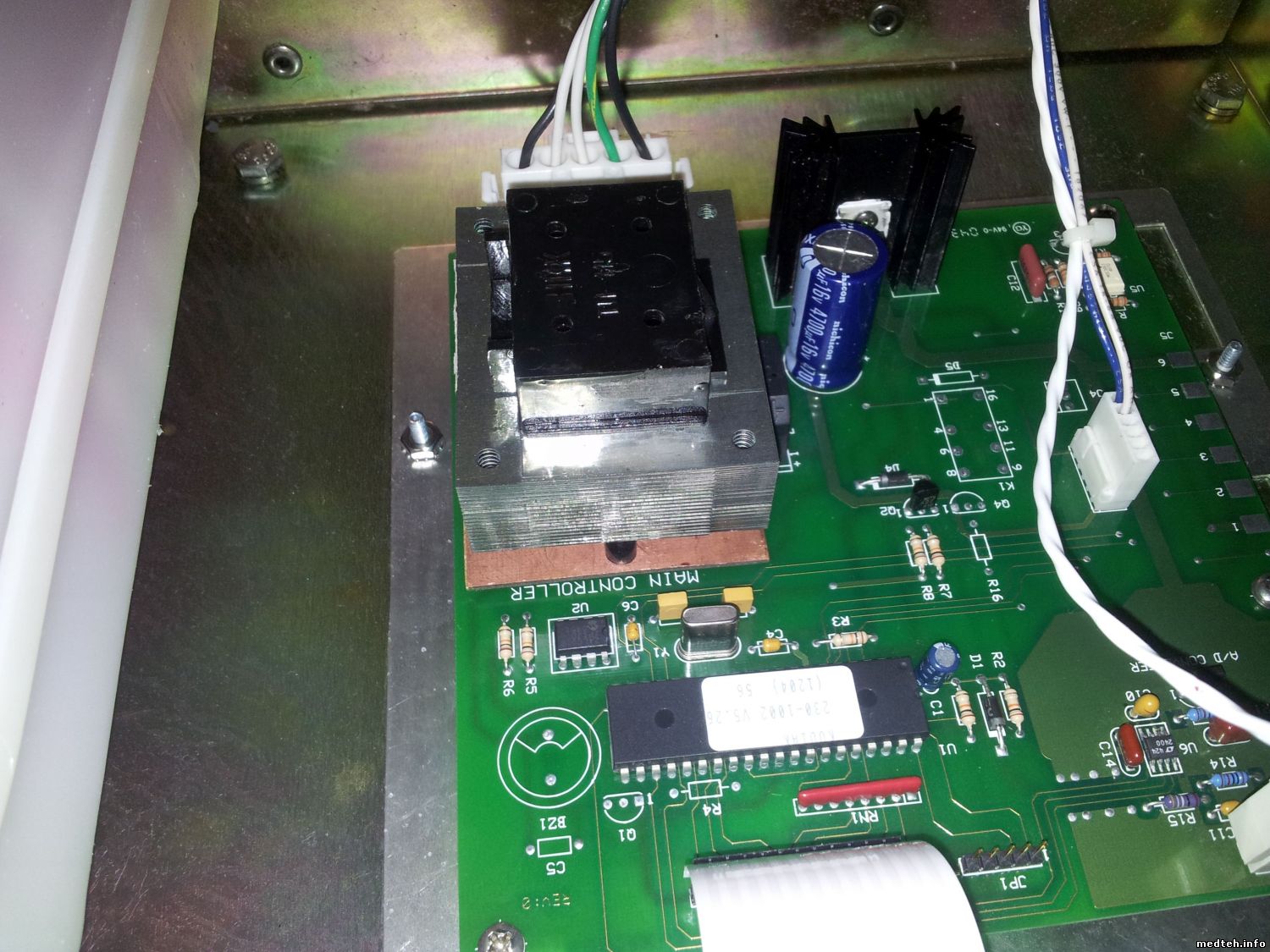

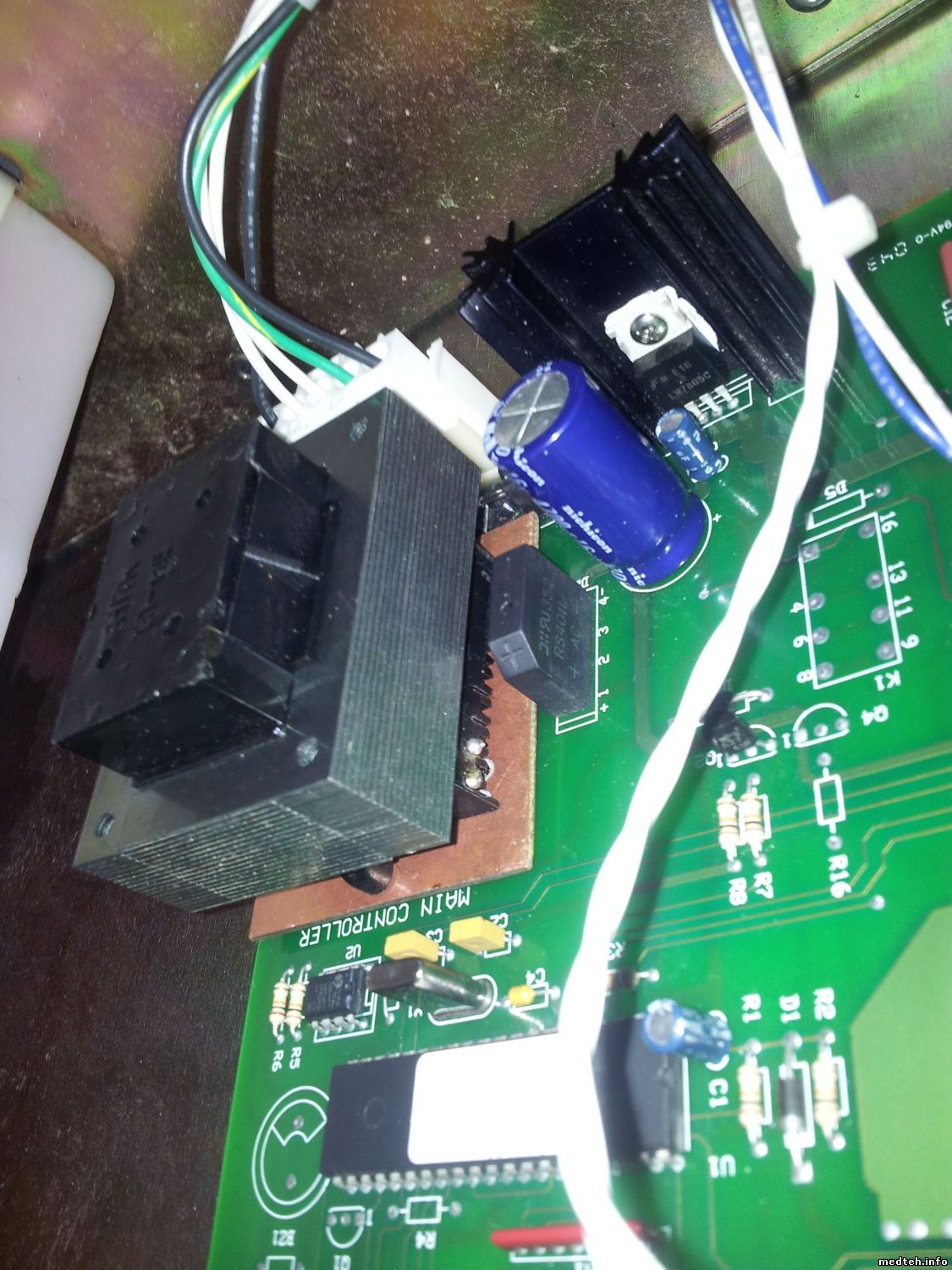

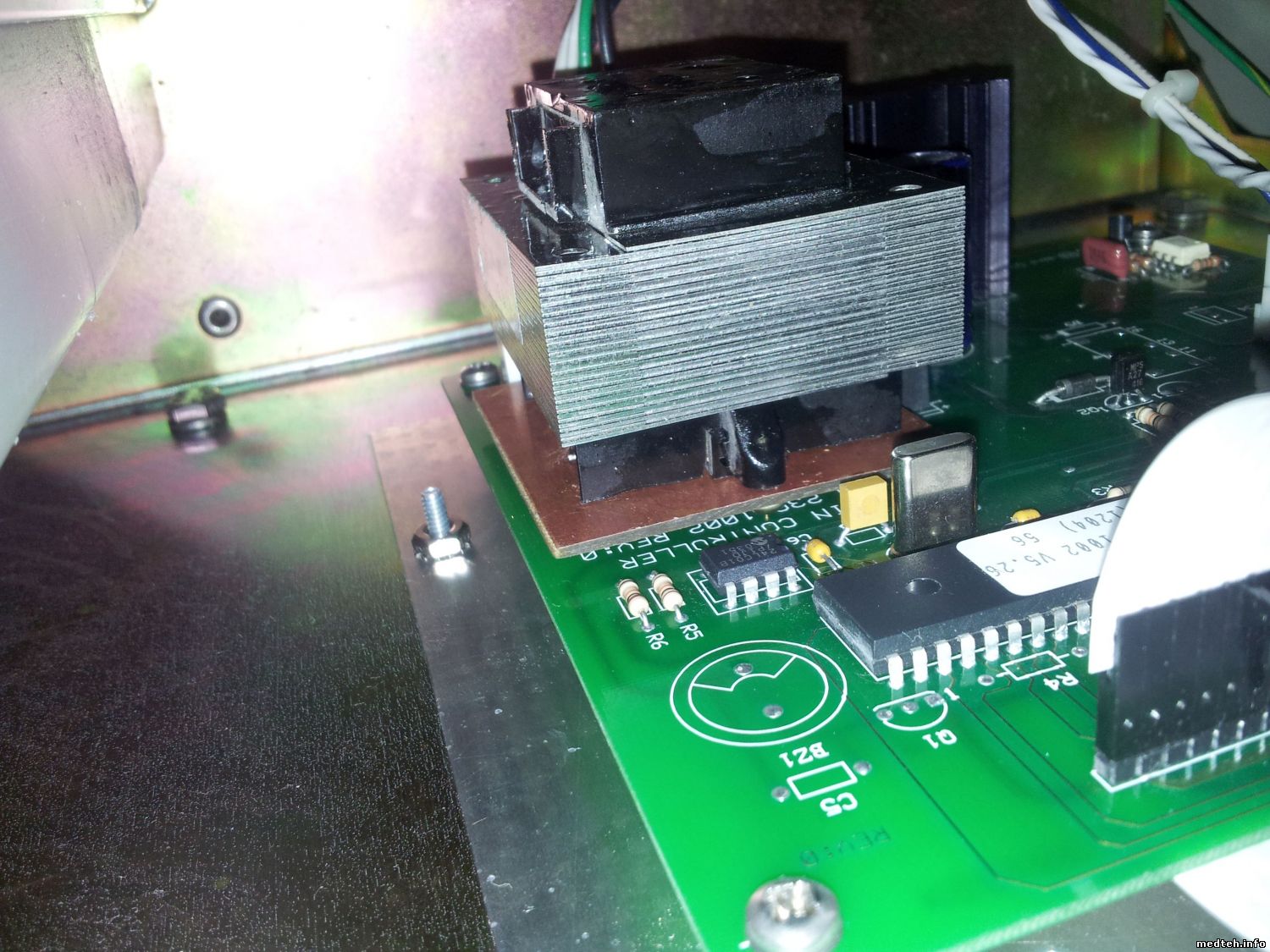

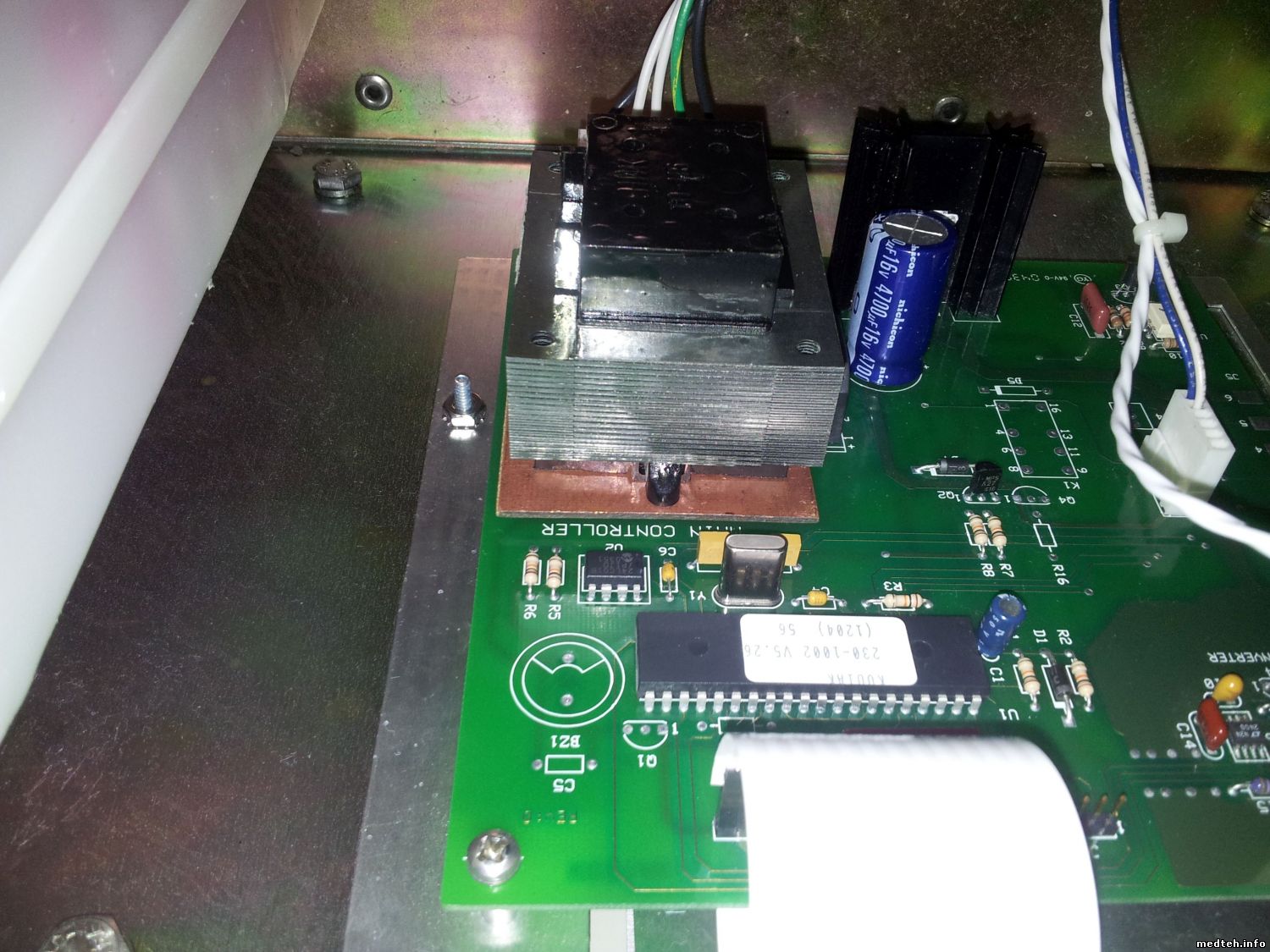

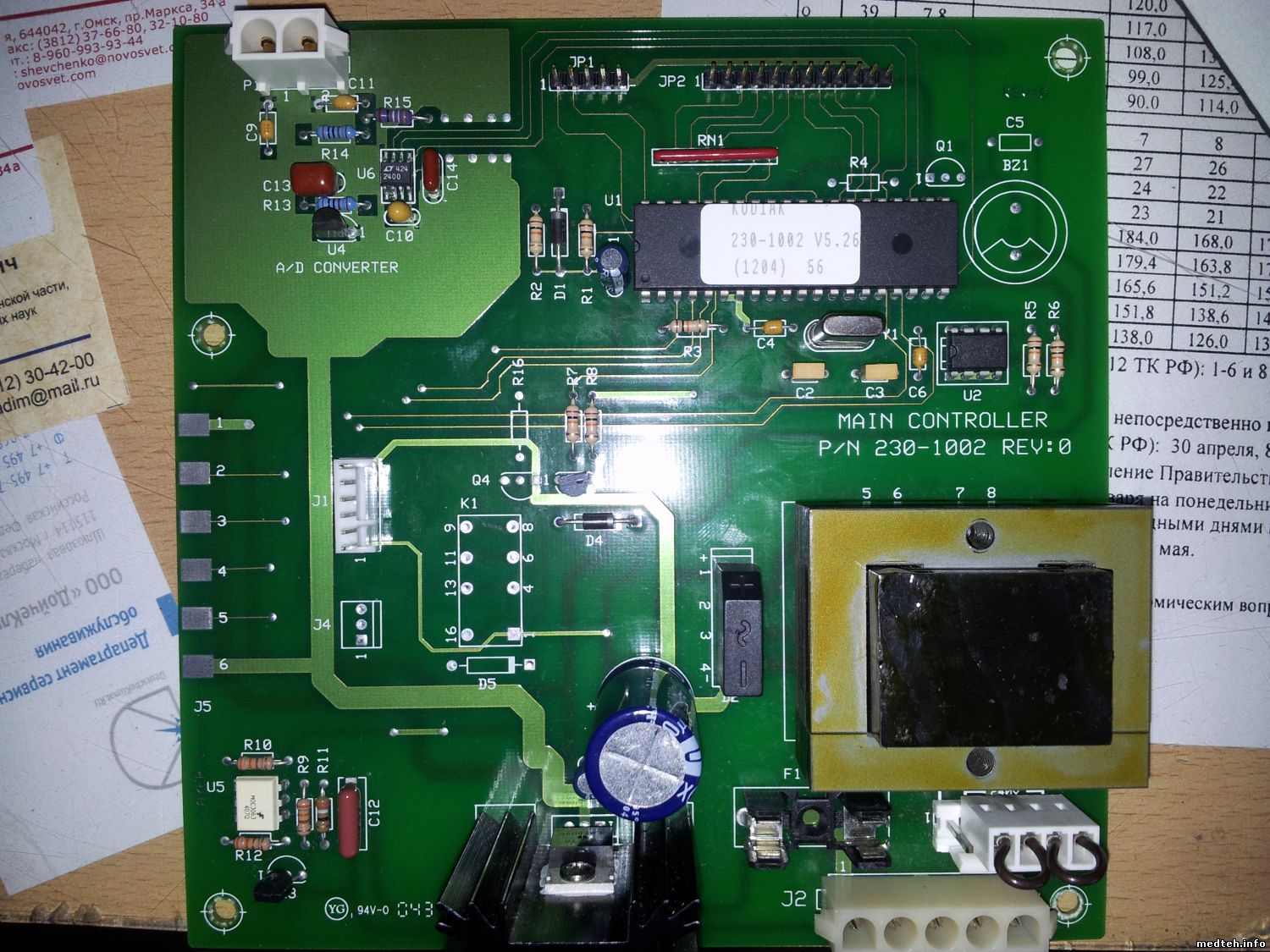

Всем спасибо за ответы!!! KVI, спасибо за предложенную помощь. Я от нее не откажусь! Вот фото всей платы.

KVIДата: Суббота, 13.Июн.2015, 11:49 | Сообщение # 9
Техник
У вас сообщений: 351
МРТ
На заявках
Российская Федерация

Елец
Wik76, Ну... Всё правильно. Как писал HWMaster, вторичные обмотки включены последовательно. Значит выходное напряжение 10 В, 1А, габаритной мощностью 10VA.
Ищи подобный и ставь. Хотя скорее всего в твоем трансформаторе сгорел термопредохранитель в первичной обмотке. Но чтобы до него добраться надо разобрать железо. Если ранее этим не занимался, то проще найти новый. Пройдись по телемастерским - 100% парни что-нибудь подберут. А лучше сразу им плату принеси - заодно и закрепят и запаяют.


-=Vladimir=-

Wik76Дата: Суббота, 13.Июн.2015, 11:57 | Сообщение # 10
Стажер
У вас сообщений: 10
Ведущий электроник
На заявках
Российская Федерация

Омск
KVI, Спасибо!!! Выпаять, впаять то я и сам смогу. Другое дело найти такой же по типоразмеру (аналог). Оригинал не найти это железно. Пробегусь по мастерским)))

resonansДата: Суббота, 13.Июн.2015, 12:47 | Сообщение # 11
Участник
У вас сообщений: 84
Инженер
На заявках
Украина

ЮгУкраины
Я бы туда совецкий ТПП подобрал (зеленого цвета). Понадежнее будет

YuriДата: Суббота, 13.Июн.2015, 15:05 | Сообщение # 12
Завсегдатай
У вас сообщений: 295
инженер
На заявках
Российская Федерация

Россия
Цитата Wik76 ()
Другое дело найти такой же по типоразмеру (аналог). Оригинал не найти это железно. Пробегусь по мастерским)))

чиллер - не смартфон - в нем места - овердохрена biggrin любой транс, годный по характеристикам, можно прислюнить выше-ниже-левее-правее платы... при линейном стабилизаторе требования к полному соответствию напряженимя вторички - излишни. Нет транса - в любом радиомагазине можно найти годный БП... не нужно создавать проблем... ИМХО


Сообщение отредактировал Yuri - Суббота, 13.Июн.2015, 15:07

Wik76Дата: Среда, 17.Июн.2015, 06:04 | Сообщение # 13
Стажер
У вас сообщений: 10
Ведущий электроник
На заявках
Российская Федерация

Омск
Спасибо всем кто откликнулся! Проблема решена. Стоимость решения 350 рублей. Ваша помощь-бесценна!!! Отдельное спасибо KVI!
