Сименс симпфони диффузия
Mish-okДата: Пятница, 18.Дек.2015, 14:53 | Сообщение # 1
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург

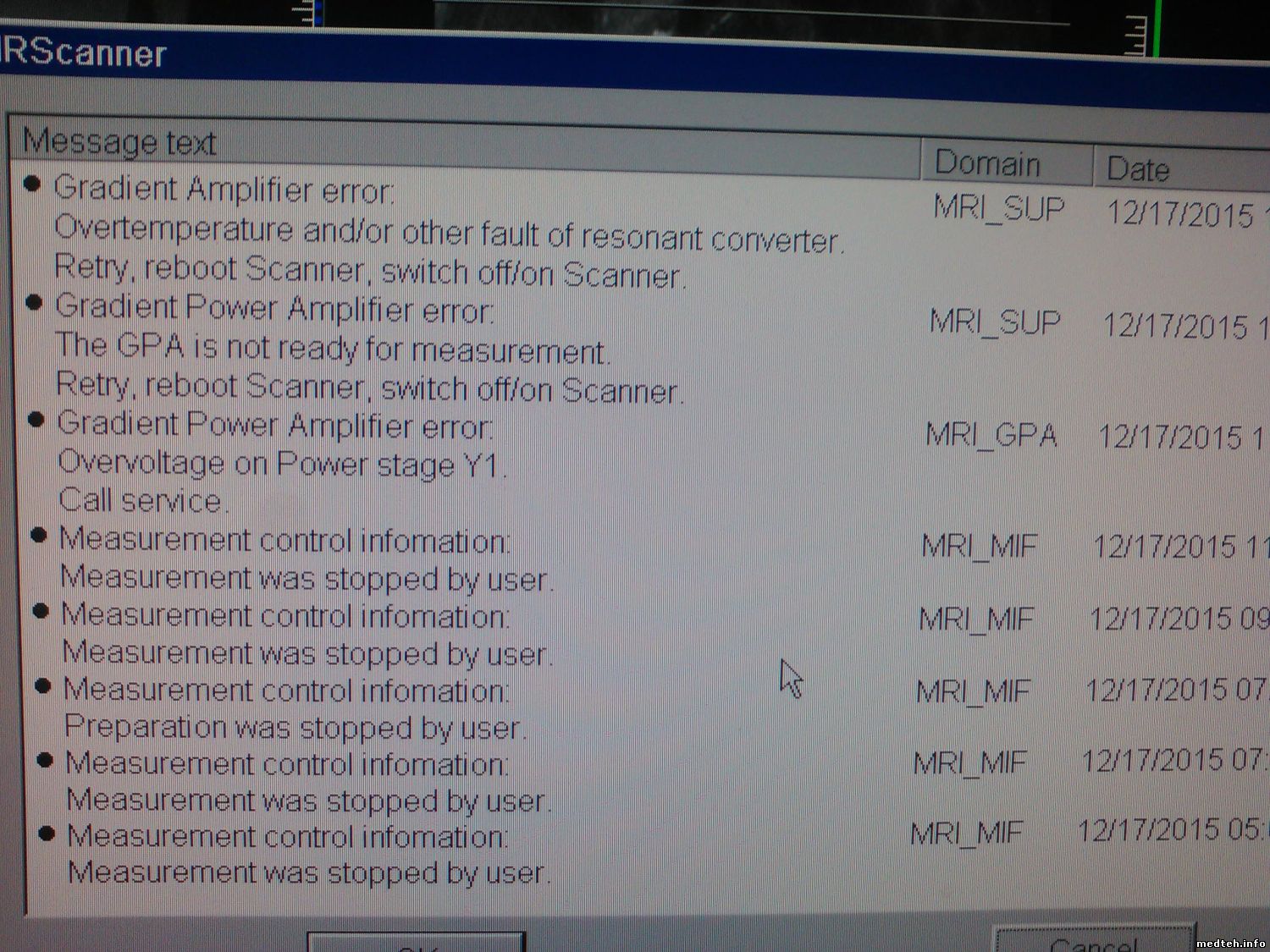

Всем доброго времени суток! Коллеги подскажите пожалуйста в какую степь копать, дело в следующем, при сканировании аппарат делает все свои необходимые приблуды (шимирование и т.п.) все ок, потом на последней секунде сканирование обрывается, синусойда перечеркивается и выдает вот такие ошибки( при первом запуске картинка ...40, при повторном запуске картинка ...07) Изображения при этом не получаются. Что-то я так понимаю с градиентами, но вот что... Был заменен градиент Y, но это было уже сделано перед монтажом, периодами добиться можно получения изображений, но чаще такая ерунда, с самого его начала работы. Может кто сталкивался с подобным. буду признателен любой инфе. Спасибо.

Сообщение отредактировал Mish-ok - Пятница, 18.Дек.2015, 14:58

Mish-okДата: Пятница, 18.Дек.2015, 14:57 | Сообщение # 2
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург


KVIДата: Пятница, 18.Дек.2015, 16:45 | Сообщение # 3
Техник
У вас сообщений: 390
МРТ
На заявках
Российская Федерация

Елец
Так он же тебе по "русски" пишет: "Перегрев и/или другая ошибка резонант конвертера".
Резонант конвертер - это блок питания градиентов (внизу находится). Раз перегрев - первым делом смотрите температуру и проток воды, охлаждающей этот блок. А заодно и вообще температуру вторичного контура охлаждения.

Только вот не понятно откуда в Симфошке резонант конвертер. Там же градиенты 2217, которые питаются напрямую от 380В (ну, естественно, через выпрямитель). Резонант конвертер применялся на Гармонии с градиентами 2209.

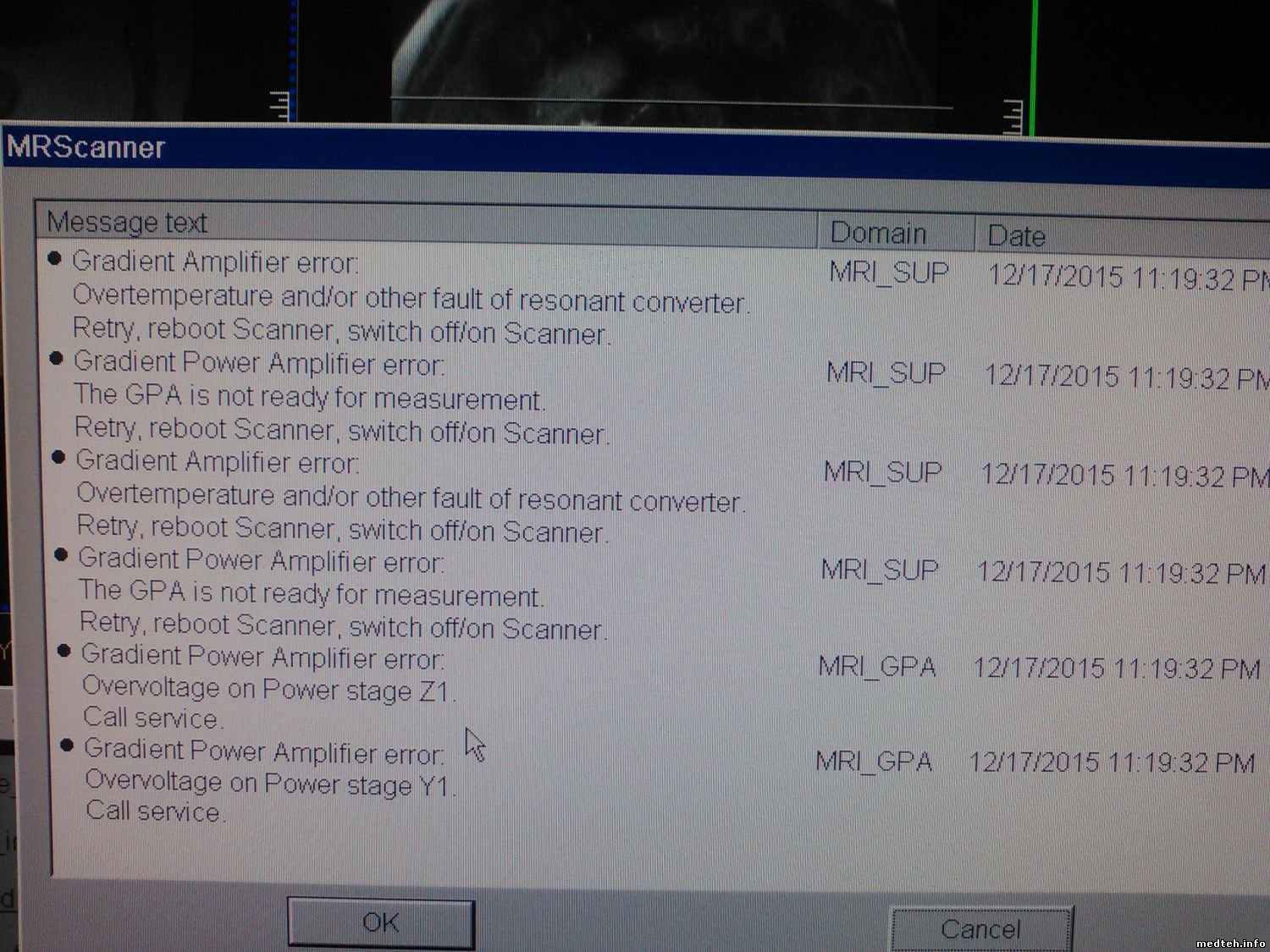

По фото есть ещё ошибка по овервольтаж по Y градиенту.
Попробуйте поменять местами power stage. Например Х и У. Если ошибка уйдёт в другую ось, значит дело в неисправном повер модуле.

Напряжение питания томографа проверяли?
У меня был случай, когда подобная ошибка возникала в выходные дни.
Оказывается в выходные в больничке отключалось много обычных потребителей эл-ва. И на подстанции напряжение питания возрастало до 420В. Пришлось делать заявку электрикам, чтобы отстроили трансформатор на подстанции.
А вообще по нормальному МРТ надо запитывать через онлайн бесперебойник.
Недешевая опция - зато уйдёте от многих проблем (иногда очень дорогостоящих).


-=Vladimir=-

Сообщение отредактировал KVI - Пятница, 18.Дек.2015, 16:59

Mish-okДата: Пятница, 18.Дек.2015, 20:16 | Сообщение # 4
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург
Спасибо, буду смотреть, теперь хоть понятен алгоритм. Да с ним ваще беда ireful , он восстановленный чего в него напихали не поймешь, по мануалу смотришь шкаф с градиентами один показан, открываешь там по другому (может мануал к более новой модели), периодически в контур воду приходится доливать, не понять откуда может сифонить,явного подтекания естественно нет, правда с напряжением все ок, проверяли не один раз... Будем копать...

KVIДата: Пятница, 18.Дек.2015, 21:15 | Сообщение # 5
Техник
У вас сообщений: 390
МРТ
На заявках
Российская Федерация

Елец

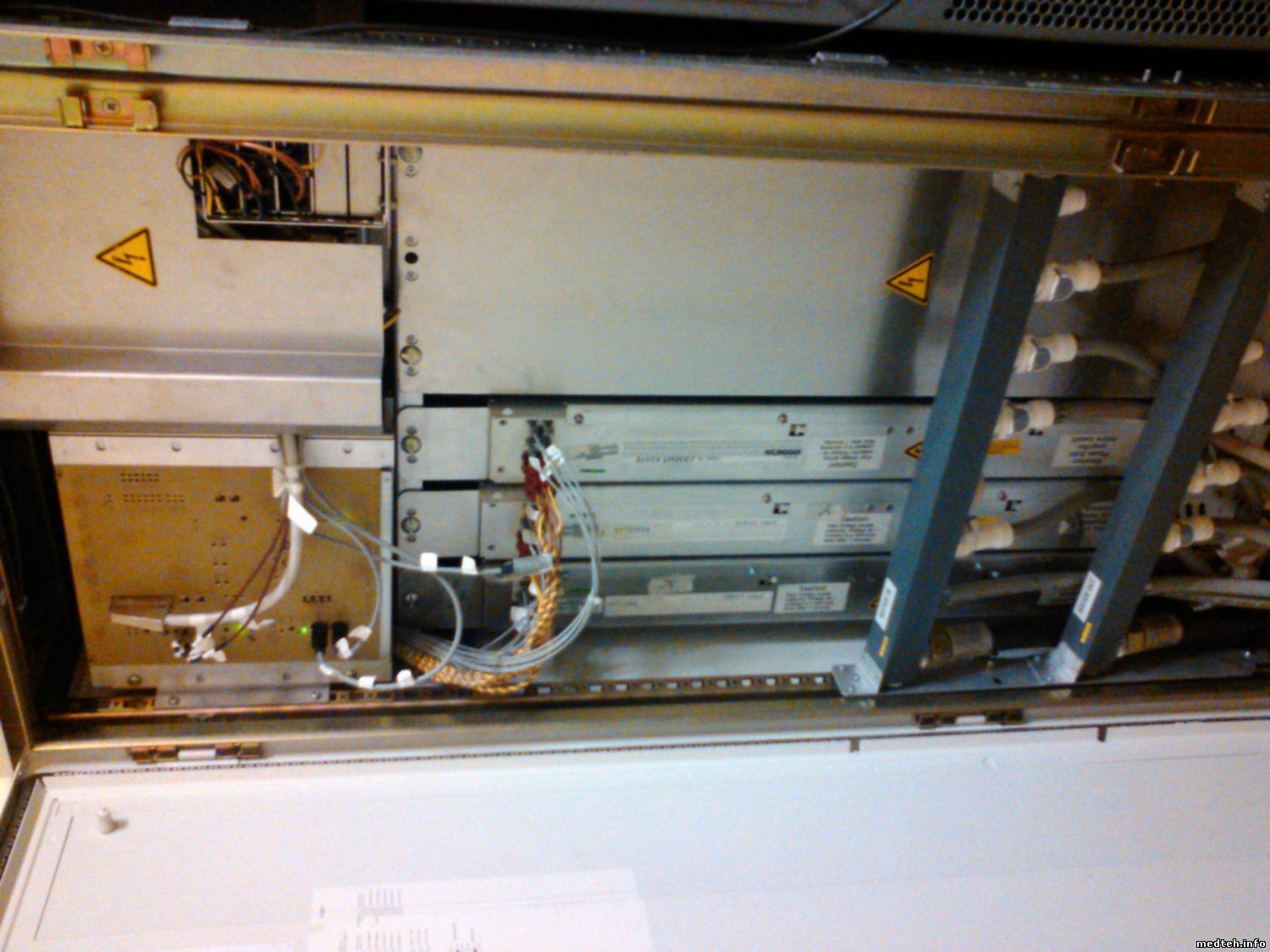

Фото градиентного шкафа?
Сколько и как часто подливаете воды?

Здесь писали неоднократно (да и я сталкивался) - бывает течёт бодикоил потихоньку.
Если потечёт градиентная, то тогда стаканом воды на подлив не обойдёшься :)


-=Vladimir=-

FedorMДата: Пятница, 18.Дек.2015, 22:21 | Сообщение # 6
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
На заявках
Российская Федерация

Воронеж
Mish-ok, если эти проблемы только на диффузе, я бы предположил, что у вас какая-то хрень с градиентами. А именно - либо чему-то внутри приходит каюк, либо на входе в рес-кон под нагрузкой просаживается напруга. Такое тоже бывает, особенно если линия питания отстой, и входной трансформатор неверно адаптирован.
Поэтому сначала попробуйте замерить напругу на входе в резонант конвертер при диффузе чем-нибудь с памятью, чтобы найти провалы, если есть, а если нет, то надо делать тесты градиентной системы и копать дальше.
Если вы пытаетесь делать epi на градиентном шкафу 2209 с 3 усилителями, то им это объективно нелегко. В качестве косвенной диагностики попробуйте менять параметры сканирования, вдруг при каких-то значениях TR-TE система будет работать.

Mish-okДата: Пятница, 18.Дек.2015, 23:43 | Сообщение # 7
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург
Проблема только на диффузии, и да мысли про бодикоил тоже закрадывались... Будем рыть, чего интересного нарою отпишу.

FedorMДата: Суббота, 19.Дек.2015, 12:19 | Сообщение # 8
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
На заявках
Российская Федерация

Воронеж
Боди койл тут не при делах. Т.е. она может быть и не порядке, но на диффуз вряд ли повлияет. Разбирайтесь с градиентами.

KVIДата: Суббота, 19.Дек.2015, 13:07 | Сообщение # 9
Техник
У вас сообщений: 390
МРТ
На заявках
Российская Федерация

Елец
Фёдор, один хрен от охлаждения плясать надо: температура на входе/выходе рампы, потом на входе/ выходе в каждый power stage, resonant converter. Отдельно в простое и в динамике во время программы диффузии. Тогда многое прояснится.

-=Vladimir=-

FedorMДата: Суббота, 19.Дек.2015, 22:34 | Сообщение # 10
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
На заявках
Российская Федерация

Воронеж
Хм. А проблем с TOF ангио программами нет? Если охлад косячный, рес-кон минут за 15-20 вылетит с перегревом.

Mish-okДата: Понедельник, 21.Дек.2015, 17:22 | Сообщение # 11
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург

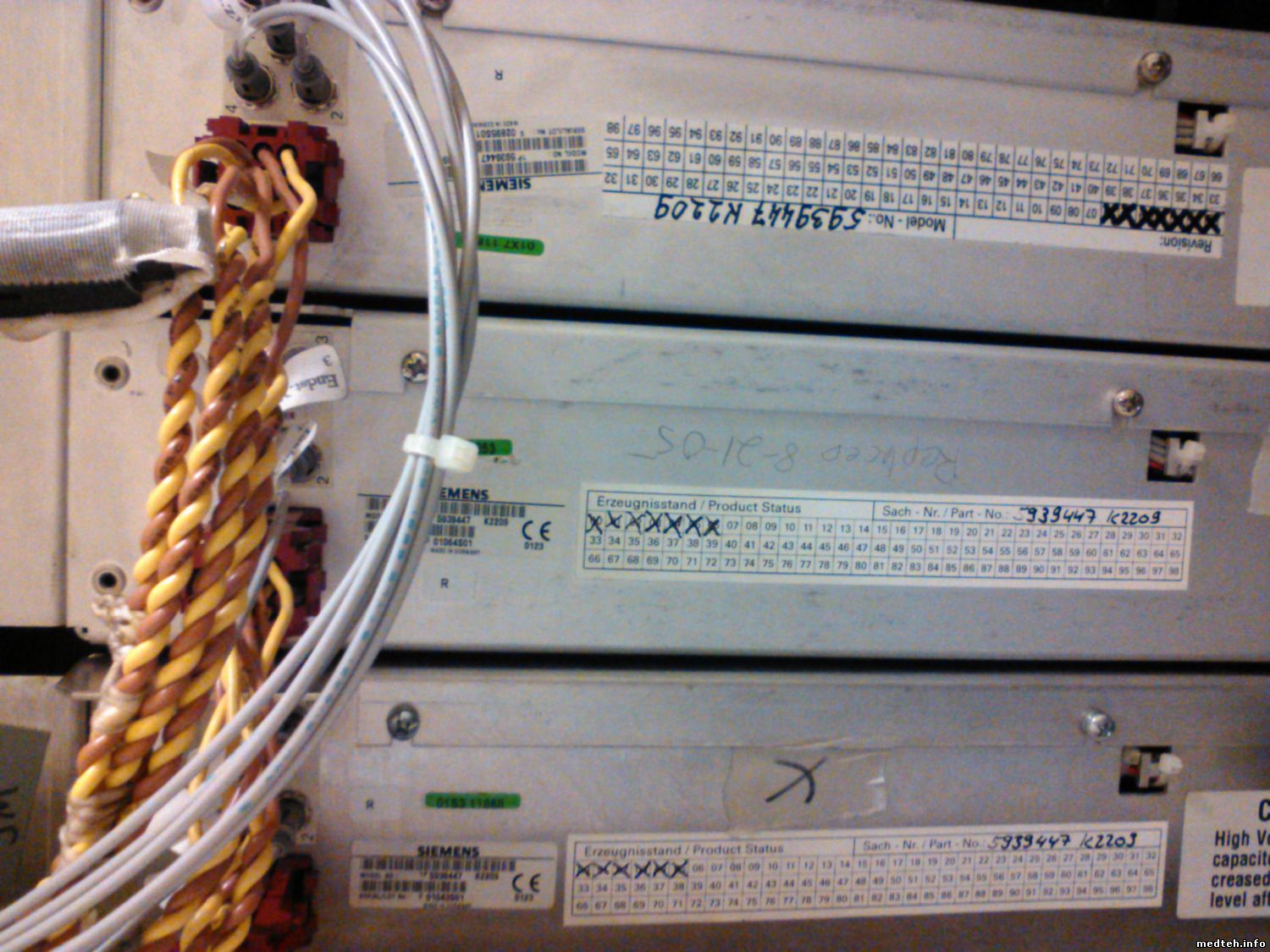

FedorM, с тоф такого замечено не было. Градиенты 2209, фото шкафа

Mish-okДата: Понедельник, 21.Дек.2015, 17:27 | Сообщение # 12
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург
Так же установлены стабилизаторы такого типа

Mish-okДата: Понедельник, 21.Дек.2015, 17:28 | Сообщение # 13
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург

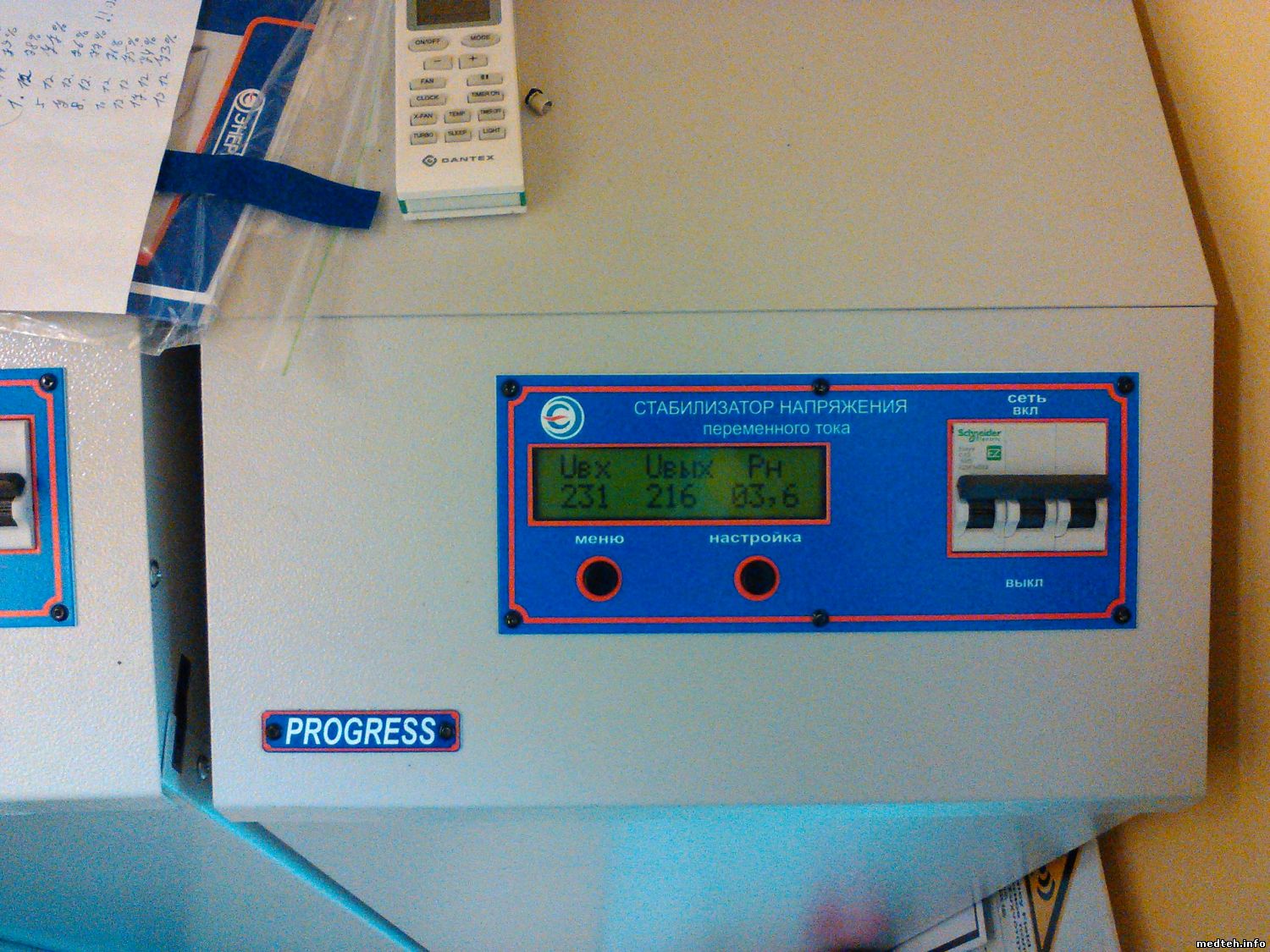

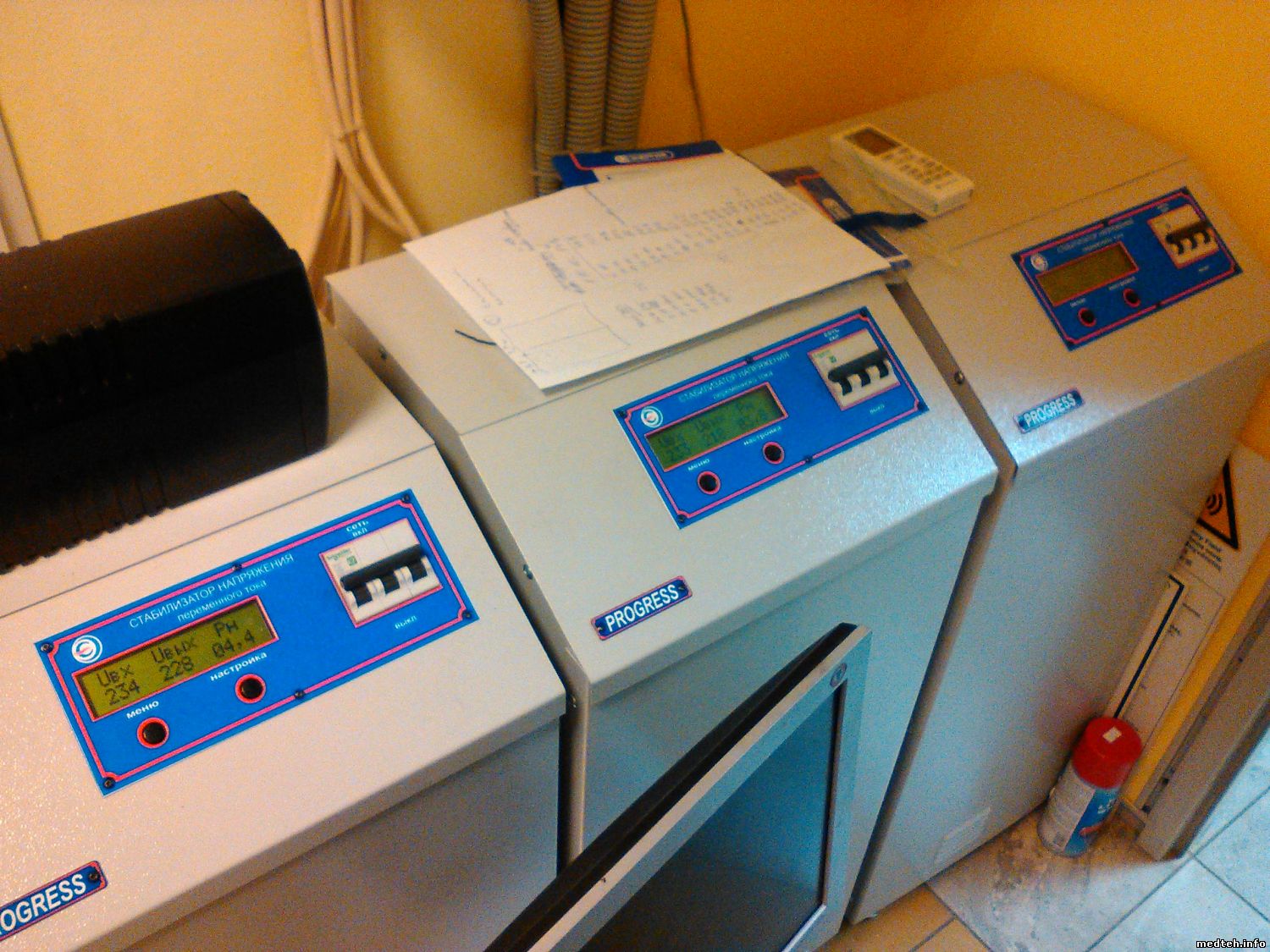

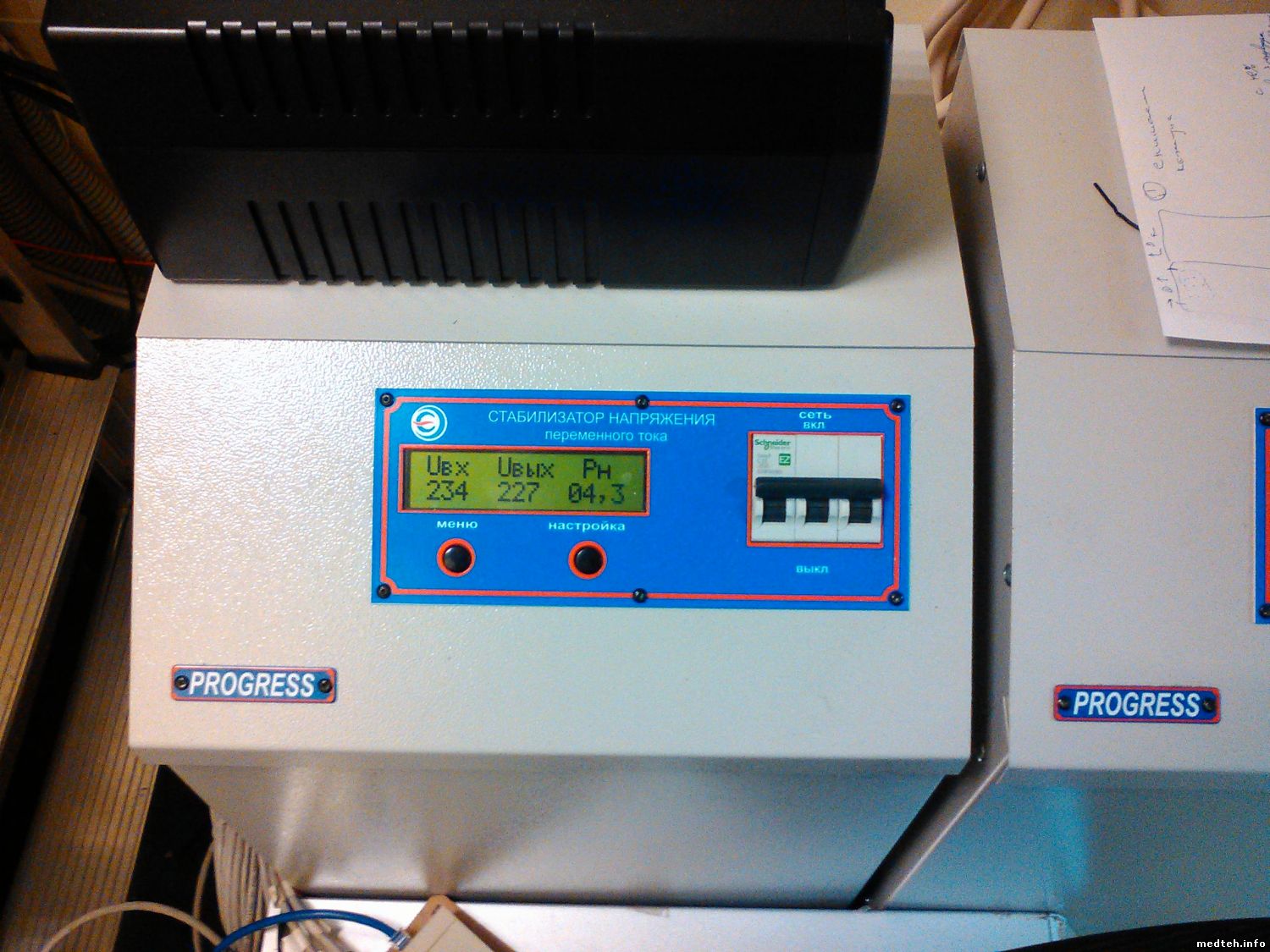

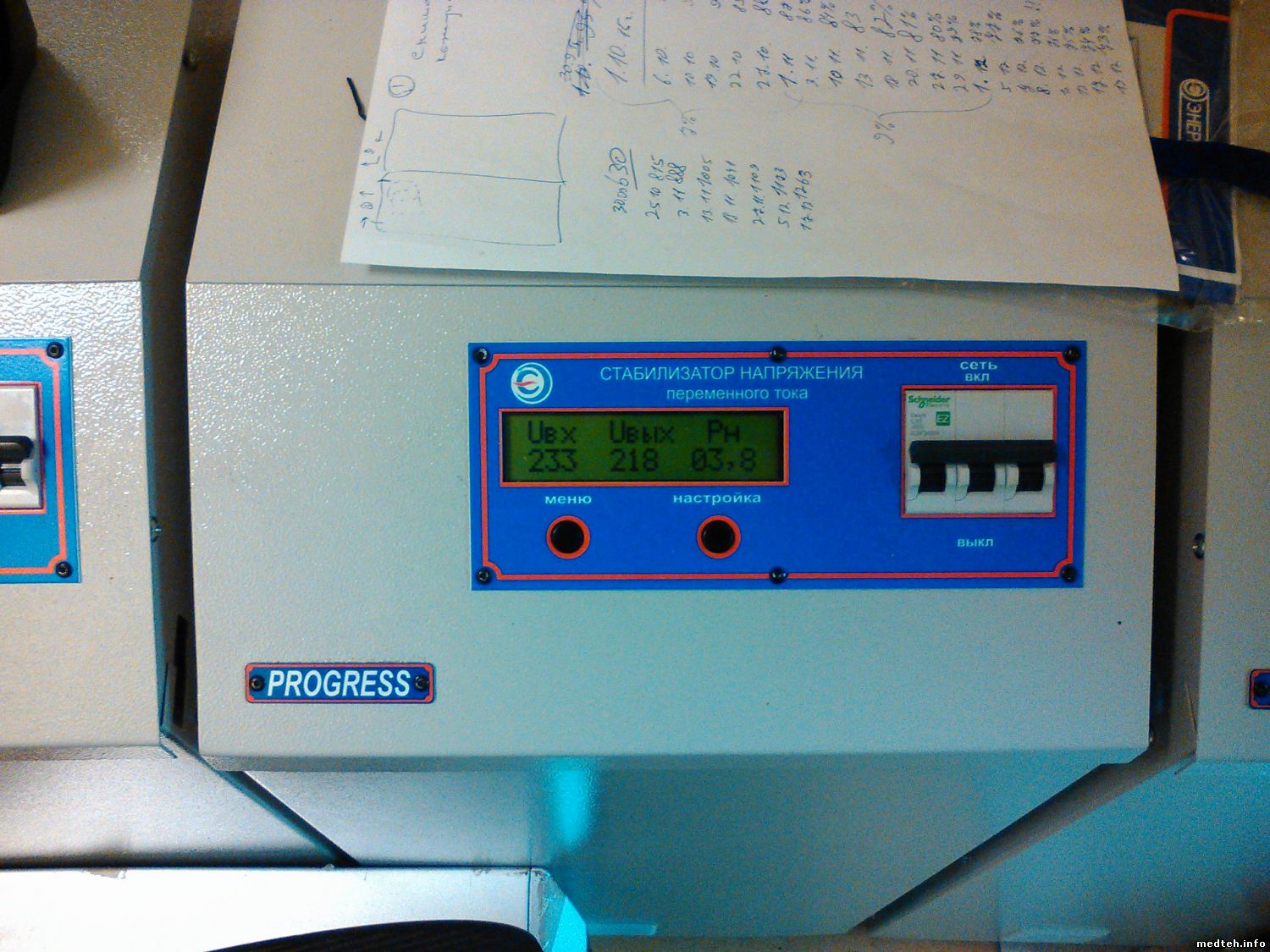

Так же установлены стабилизаторы такого типа $IMAGE1$ $IMAGE2$ $IMAGE3$ $IMAGE4$

filaddДата: Понедельник, 21.Дек.2015, 21:09 | Сообщение # 14
Стажер
У вас сообщений: 7
Технический директор
На заявках
Российская Федерация

Воронеж
Mish-ok,
Цитата Mish-ok ()
Так же установлены стабилизаторы такого типа

А вас не удивляет что ровное входное линейное напряжение ваши стабилизаторы перекашивают с выходом за допуска? На входе 405-403-400 по фазам а на выходе 393-377-374 В.


Работаю в tomoservice.ru

Mish-okДата: Среда, 23.Дек.2015, 13:47 | Сообщение # 15
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург
filadd, Я Вас правильно понял что на выходе должно быть не более 380?, прошу прощения за безграмотность, но как вы это посчитали? unknown

kaifatДата: Пятница, 25.Дек.2015, 09:50 | Сообщение # 16
Участник
У вас сообщений: 53
Инженер МРТ
На заявках
Российская Федерация

Россия
Mish-ok, трехфазное напряжение - это по сути своей - 3 однофазных сдвинутых на 120 гр относительно друг друга.
380 - так называемое линейное напряжение, 220 - фазное.
Uл=1.732 Uф ( кпримеру 216*1,732= 374). Так что смотрите что у вас со стабами. они у Вас делают нормально напряжение перекошенным.

Mish-okДата: Пятница, 25.Дек.2015, 14:58 | Сообщение # 17
Стажер
У вас сообщений: 13
Инженер технической поддержки
На заявках
Российская Федерация

Санкт-Петербург
kaifat, Аааааааа, "вот оно че Михалыч", спасибо будем разбираться blush

filaddДата: Пятница, 25.Дек.2015, 15:11 | Сообщение # 18
Стажер
У вас сообщений: 7
Технический директор
На заявках
Российская Федерация

Воронеж
Mish-ok,
Цитата Mish-ok ()
Я Вас правильно понял что на выходе должно быть не более 380?,

Это смотря как у вас сконфигурен входной трансформатор, может быть на 380 либо 400В (схема установки перемычек наклеена сверху на блоке внизу шкафа CCA) и криокомпрессор (то же перемычки под крышкой).
Если на 400В, попробуйте включить байпас на стабах, послеживая за входным напряжением.

А вообще, конечно нужно разбираться со стабами. в неправильных настройках ли дело, либо неисправность.


Работаю в tomoservice.ru

KAMEROved_2Дата: Четверг, 14.Янв.2016, 00:41 | Сообщение # 19
Старший Помощник KAMEROved
На заявках
Российская Федерация

SPb
Цитата KVI ()
Только вот не понятно откуда в Симфошке резонант конвертер. Там же градиенты 2217, которые питаются напрямую от 380В (ну, естественно, через выпрямитель). Резонант конвертер применялся на Гармонии с градиентами 2209.

это нормальная конфигурация аппарата до 1999 года, затем выпустили шкаф 2217.

Mish-ok, поставьте fluke (мультиметр) в режим замера max min значения напряжения на клеммах автомата F3 80A (на входе и на выходе автомата) на диффузной программе, по замерам можно судить проблема во внешнем питании шкафа или в самом аппарате. Если ок, то мерять на клеммах контактора К11 и т д до шины, куда вставленны градиенты (фото 1378297 можно защитную крышку снять и промерить). Можно затяжка силовых контактов где то разболаталась.
Проверить питания на rescon, есть клеммы для замеров на морде. 4,07 VDC - будет означать 407 Вольт
Проверить питание GSSU Lamda E4A (справа сверху блок питания в градиентом шкафу)

KAMEROved_2Дата: Четверг, 14.Янв.2016, 00:43 | Сообщение # 20
Старший Помощник KAMEROved
На заявках
Российская Федерация

SPb
то есть сначала входы автоматы, потом выходы, потом падения напряжения на контактах, если потребуется.

avshvetsovДата: Суббота, 28.Ноя.2020, 11:08 | Сообщение # 21
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Саратов
Добрый день. Решилась проблема? Сейчас пытаюсь победить то же самое один в один. Симфония с таким же градиентным шкафом

avshvetsovДата: Суббота, 28.Ноя.2020, 11:10 | Сообщение # 22
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Саратов
Про температуру воды можно не смотреть. Это победил, про нее больше не пишет сейчас. Вторичка 20 градусов.

avshvetsovДата: Суббота, 28.Ноя.2020, 12:45 | Сообщение # 23
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Саратов

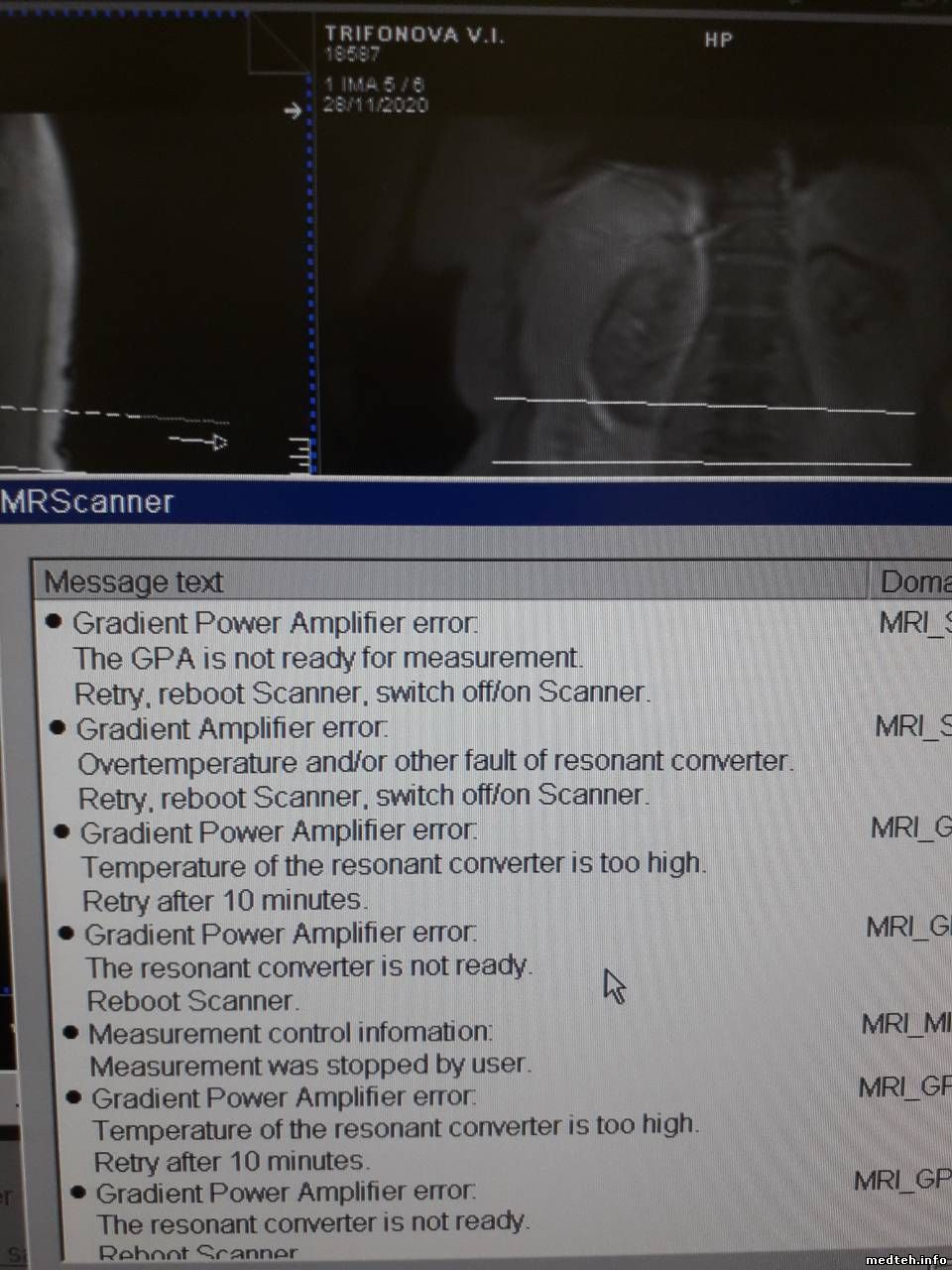

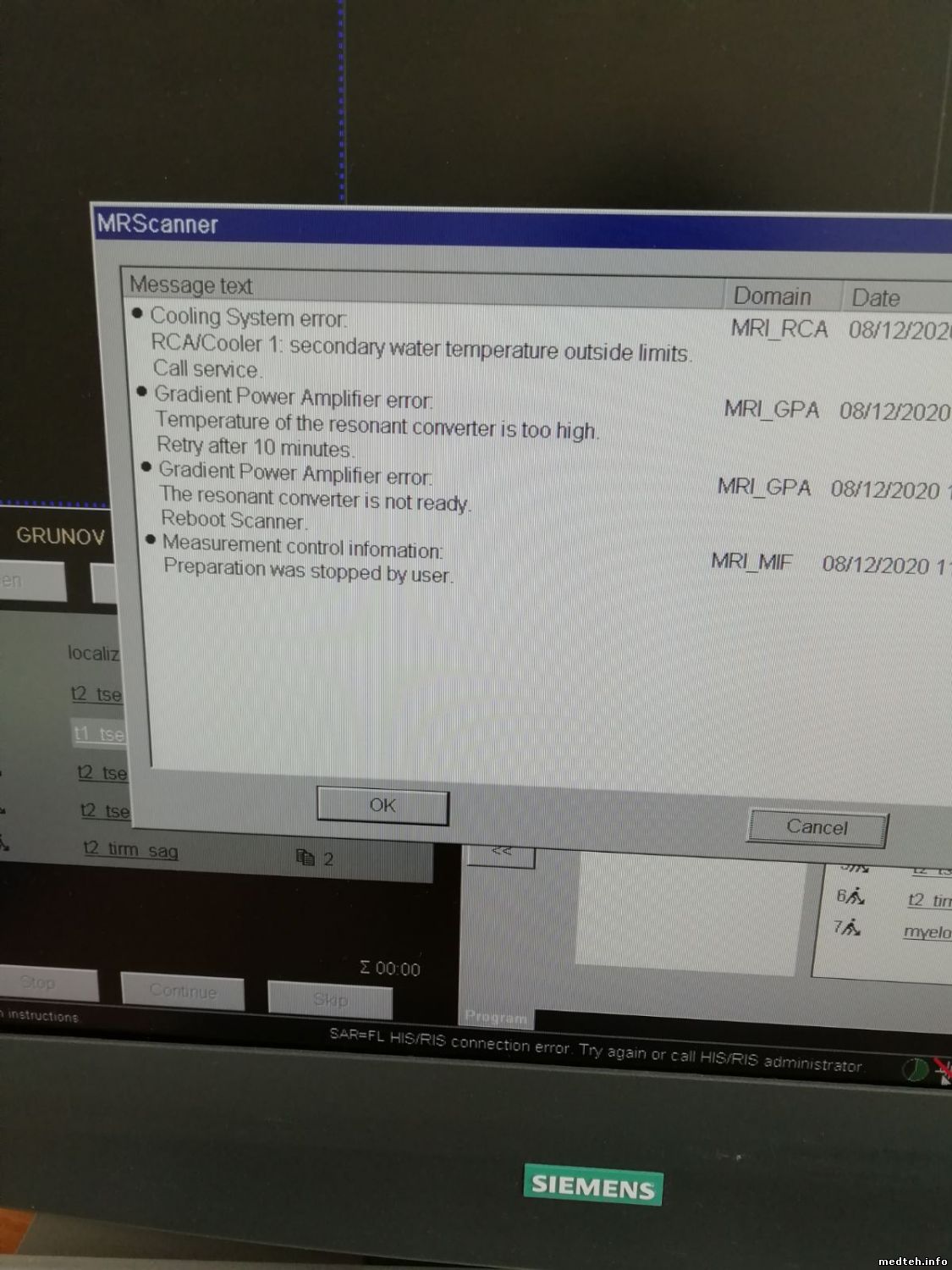

Вот сегодняшняя ошибка

avshvetsovДата: Суббота, 28.Ноя.2020, 15:32 | Сообщение # 24
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Саратов

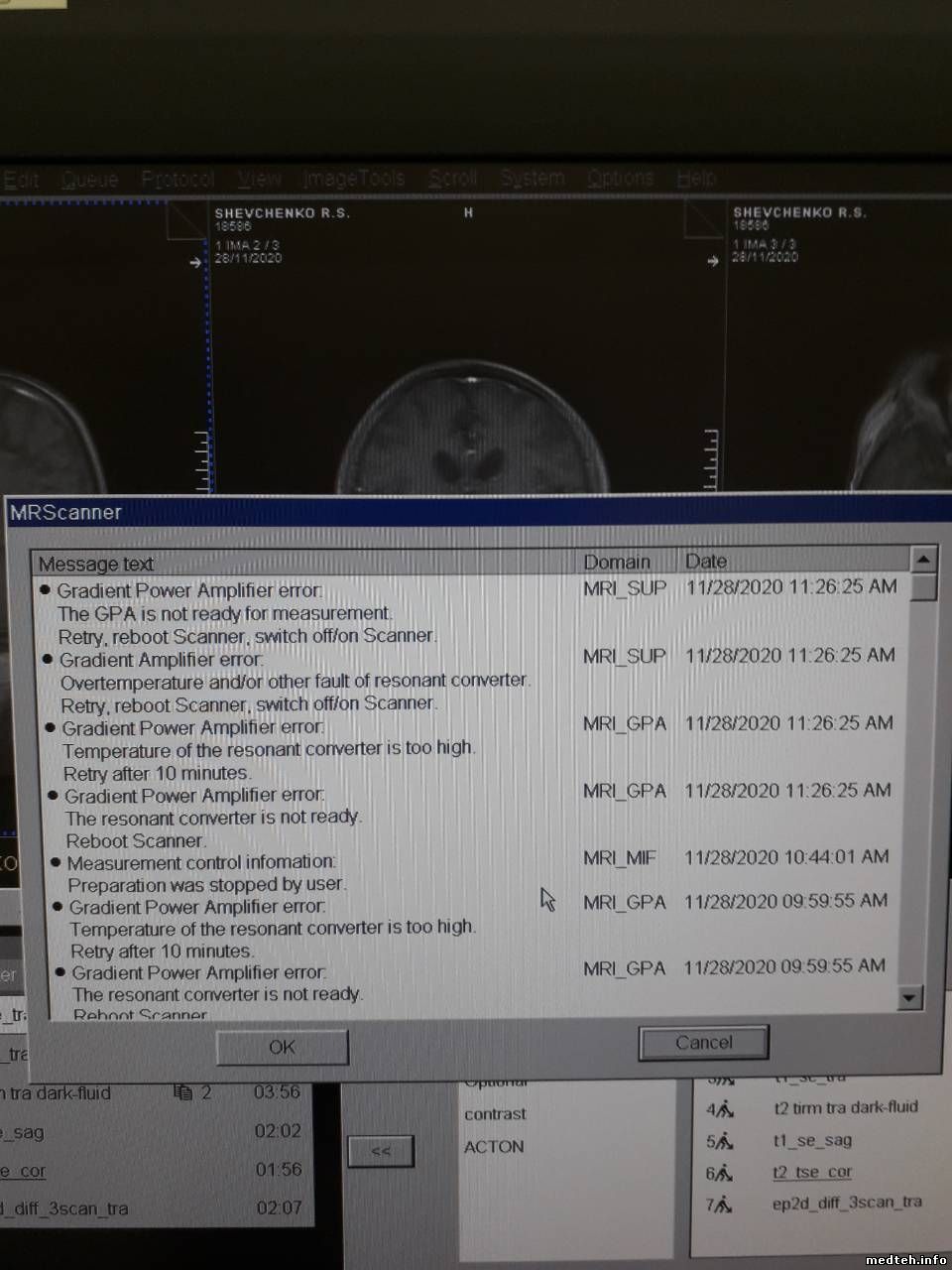

Сегодня

KVIДата: Воскресенье, 29.Ноя.2020, 17:11 | Сообщение # 25
Техник
У вас сообщений: 390
МРТ
На заявках
Российская Федерация

Елец
avshvetsov, И все равно ругается, на перегрев БП градиентов Два варианта: Блок действительно перегревается - проверить и, если действительно так, то устранить причину. И второй вариант - сдох терморезистор, который контролирует температуру (такое вроде здесь (или не здесь) уже обсуждали).

-=Vladimir=-

zx19Дата: Воскресенье, 29.Ноя.2020, 20:47 | Сообщение # 26
Vse
На заявках
Российская Федерация

Саратов
Чувак, забей на это. Этой ошибке два года и никто не хочет дать денег на ее ремонт. Всем заинтересованным лицам неоднократно было про это сказано, но денег нет. Велели так работать.

avshvetsovДата: Воскресенье, 29.Ноя.2020, 21:26 | Сообщение # 27
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Саратов
Там не терморезистор. Там биметаллическая таблетка стоит под платой управления на радиаторе.. если не ошибаюсь, на 50 с чем-то градусов. Прикручивал рядом с ним термопару - перегрева по факту нет. Градусов до 30, если память не изменяет, греется при нагрузке. Вторичный контур 20градусов стоит не шелохнётся. (Раньше контур жил своей жизнью -заменил сатчвелл в cooling cabinet- теперь ровно 20.). Есть еще в трансформаторах терморезисторы(предположительно) , залитые компаундом вместе с трансформаторами -параметров не знаю, проверить не могу. Последние телодвижения с ним: есть еще один рескон, но без платы управления. Поставил свою плату управления туда. Ошибки как были так и остались. Вернул обратно, попутно заметив вспухший электролит по питанию 2200 мкфx35 вольт. Поменял емкость. Итого на данный момент имеем все как было изначально, только емкость поменяна -до обеда нормально, потом ошибки. Реже, чем раньше, но не сильно. Работать-то можно, но при плотной загрузке перезапуск слетевших программ -это очереди из нервных пациентов и нервные операторы. Уже напрягает
