СМС оповещение. Как реализовать
carstarДата: Понедельник, 11.Апр.2016, 05:19 | Сообщение # 1
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
Уважаемые коллеги.
Прошу поделиться реализацией СМС оповещения.
Идея: использовать ГАРДИАН BM8039/BM8039D
Цель: оперативно знать об останове томографа, греокомпрессора, чиллера.

KVIДата: Понедельник, 11.Апр.2016, 21:32 | Сообщение # 2
Техник
У вас сообщений: 351
МРТ
На заявках
Российская Федерация

Елец
А почему именно Гардиан?
Есть и другие:
http://masterkit.ru/shop/smarthome/1298514
http://microline.ru/product....zations
http://www.navtelecom.ru/oborudo....himosti
http://astra-dozor.ru/
http://www.ksytal.ru/prod.htm

У меня лежит mega-SX Light USB от микролайна (уже не производится) - всё руки не доходят установить.

А в чём проблема установки?
В моей кроме простых сигнальных входов есть возможность подключить 3 температурных датчика (можно контролировать и воду и воздух) и микрофон - послушать работает ли голова.
Также придут смски при пропадании питания. Да вообще всё, что угодно можно реализовать.


-=Vladimir=-

Сообщение отредактировал KVI - Понедельник, 11.Апр.2016, 21:33

carstarДата: Вторник, 12.Апр.2016, 04:19 | Сообщение # 3
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
У меня Гардиан уже есть.
Вопрос:
Как узнать об останове креокомпрессора и чиллера?
На моих нет выхода сигнала ошибки, пробую через датчик тока по питанию.

jinДата: Вторник, 12.Апр.2016, 07:42 | Сообщение # 4
Стажер
У вас сообщений: 28
инженер
На заявках
Украина

Киев
я все проще сделал,
от фильтр панели 2 провода , где компрессор падает питание на голову , обычный светодитодный сигнализатор на 220 вольт, и вывел где его видит камера видео наблюдения, а точнее в коридор , и теперь весь персонал видит зеленый индикатор и знает , что если он погаснет надо бить тревогу , ну и я включил дистанционно камеру и вижу.
горит значит и чиллер и компрессор работают. К слову много раз выручала эта система. стоит 3 копейки , делается за 3 минуты.

KVIДата: Вторник, 12.Апр.2016, 09:29 | Сообщение # 5
Техник
У вас сообщений: 351
МРТ
На заявках
Российская Федерация

Елец
carstar, Ты уж как-нибудь определись в терминах - у тебя то "греокомпрессор", то "креокомпрессор". Вообще-то правильно КРИОКОМПРЕССОР от слова "криогеника". :biggrin:
А по поводу отслеживания его остановки вариантов два:
1. Без подключения к схеме компрессора - на питающий кабель вешается датчик тока и соответственно токовое реле, выход которого цепляется на сигналку.
2. Внутри криокомпрессора есть пускатель - цепляешь к нему дополнительный контакт на замыкание и всё.
Первый вариант - дороже. Второй копейки, но надо лезть внутрь компрессора и выводить провод наружу.
По чиллеру не подскажу - не знаю какой у тебя.
Вообще-то проще контроллировать температуру теплоносителя на выходе (а лучше ещё и на обратке ) чиллера. В конце концов важнее знать температуру, чем стоИт чиллер или работает. Он может работать, но не обеспечивать необходимую температуру.
В моей сигналке есть возможность подключить три температурных датчика. Задаешь рабочий диапазон температур - выход за диапазон - "авария".
Также я бы поставил реле контроля фаз типа РНПП 302 - для контроля пропадания или перекоса фаз сети.


-=Vladimir=-

Сообщение отредактировал KVI - Вторник, 12.Апр.2016, 09:31

sledgeДата: Вторник, 12.Апр.2016, 17:46 | Сообщение # 6
Завсегдатай
У вас сообщений: 188
инженер
На заявках
Российская Федерация

Санкт-Петербург
Раз к этому вопросу есть интерес - как раз занимаемся конструкцией такого контроллера, для отслеживания текущих состояний оборудования и сигнализации. Попытки к этому приспособить готовые устройства - либо просто колхоз, либо очень большие деньги. Можете сюда, если топикстартер не против, или мне в личку писать пожелания - одна голова, как говорится хорошо, а много - лучше, попробуем реализовать.

carstarДата: Среда, 13.Апр.2016, 04:09 | Сообщение # 7
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
Спасибо KVI - подытожил плюсы и минусы.
Я больше склоняюсь к датчикам тока. К их плюсам и минусам еще можно отнести:
1. Все датчики можно смонтировать в одном силовом щите и подсоединить с контроллером короткими проводами.
2. Можно отследить выход из строя циркуляционных насосов.
3. Простой монтаж, не надо лесть внутрь оборудования - открутил силовой провод, надел кольцо и все.
Минусы
1. Датчики дороги
2. Необходимо подбирать порог срабатывания

carstarДата: Среда, 13.Апр.2016, 04:22 | Сообщение # 8
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
Уважаемый sledge.
Я думаю многим интересны Ваши наработки, тем более что данная тема очень актуальна для любого инженера.
Прошу для начального обсуждения вынести техническое задание проекта.
В данный момент лично я озадачился разработкой надежного токового датчика, который должен:
1. Иметь возможность работы с любыми с охранными системами
2. Иметь гальваническую развязку
3. Не иметь собственного источника питания
4. Иметь регулировку и индикацию порога срабатывания
У кого есть мысли?

KVIДата: Среда, 13.Апр.2016, 08:40 | Сообщение # 9
Техник
У вас сообщений: 351
МРТ
На заявках
Российская Федерация

Елец
carstar, Ну тогда тебе вот: http://novatek-electro.com/ru....01.html

Кстати. В качестве датчика наличия поля (квенча) использую герконовый датчик открытия двери.


-=Vladimir=-

sledgeДата: Среда, 13.Апр.2016, 14:21 | Сообщение # 10
Завсегдатай
У вас сообщений: 188
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата carstar ()
В данный момент лично я озадачился разработкой надежного токового датчика


Зачем разрабатывать датчик? "Все уже придумано до нас" =)

http://www.seeedstudio.com/depot....47.html

Вот например

KAMEROved_2Дата: Четверг, 14.Апр.2016, 10:25 | Сообщение # 11
Старший Помощник KAMEROved
На заявках
Российская Федерация

SPb
Цитата carstar ()
Как узнать об останове креокомпрессора и чиллера?

в зависимости от модели криокомпрессора, на лицевой панели есть диагностический разъём для отслеживания его состояний.
на примере F50 или CSW71 - pin 7&13 потеря 24 вольта говорит о отсутствии питания на диодный мост схемы выпрямление (сработала автомат, потеря первой и второй фазы, сгорел предохранитель...)
pin 7&6 - потеря 24 вольта говорит о отсутствии вращении головки (заклинило, не кто тубмлер int/ext на компрессоре нажал... )
pin 1&2 - переход сопротивления с ноль Ом в обрыв говорит о срабатывании одного из трех температурных датчиков. Обычно 110 градусный на выходе газовой трубы из компрессора (остановка чиллера, течь масла...)
и так далее. Также включать можно удаленно гелиевый компрессор. ГАРДИАН успешно это делает при помощи смс.

На F70 (пины могут меняться от положения переключателя работы на лицевой панели):
pin 13&16 - появления 24 вольта говорит о остановке гелиевого компрессора по причине утечки газа.
pin 13&17 - появления 24 вольта говорит то же что и в первом случае.
и так далее на каждый гелиевый компрессор плюс несколько темп датчиков на ответственные точки. Цена вопроса около 13к руб и практически нулевое вмешательство в компрессор.

KAMEROved_2Дата: Четверг, 14.Апр.2016, 10:42 | Сообщение # 12
Старший Помощник KAMEROved
На заявках
Российская Федерация

SPb
sledge, добрый день,
как вы думаете, приписка в конце каждого поста:
Цитата sledge ()
http://www.instrumentarium.ru Сервис, ремонт, продажа КТ и МРТ

какому пункту правил форума противоречит?

KVIДата: Четверг, 14.Апр.2016, 12:25 | Сообщение # 13
Техник
У вас сообщений: 351
МРТ
На заявках
Российская Федерация

Елец
KAMEROved_2, У топикстартера Филипс Ачива 1.5Т, а это крио-компрессор НС-8С - у него нет диагностического разъёма как у НС-10 или CSW-71,F50,F70.
Поэтому приходится мудрить :)


-=Vladimir=-

KAMEROved_2Дата: Четверг, 14.Апр.2016, 12:44 | Сообщение # 14
Старший Помощник KAMEROved
На заявках
Российская Федерация

SPb
Цитата KVI ()
НС-8С - у него нет диагностического разъёма

а разъём accessory, круглый, 5 пинов. Пин 7 земля, 1&2 к схеме подключены. 3,5,6 вроде пустые. Разве не предусмотрено на НС-8С диагностических выходов? Может кто уточнит?

KVIДата: Четверг, 14.Апр.2016, 14:11 | Сообщение # 15
Техник
У вас сообщений: 351
МРТ
На заявках
Российская Федерация

Елец

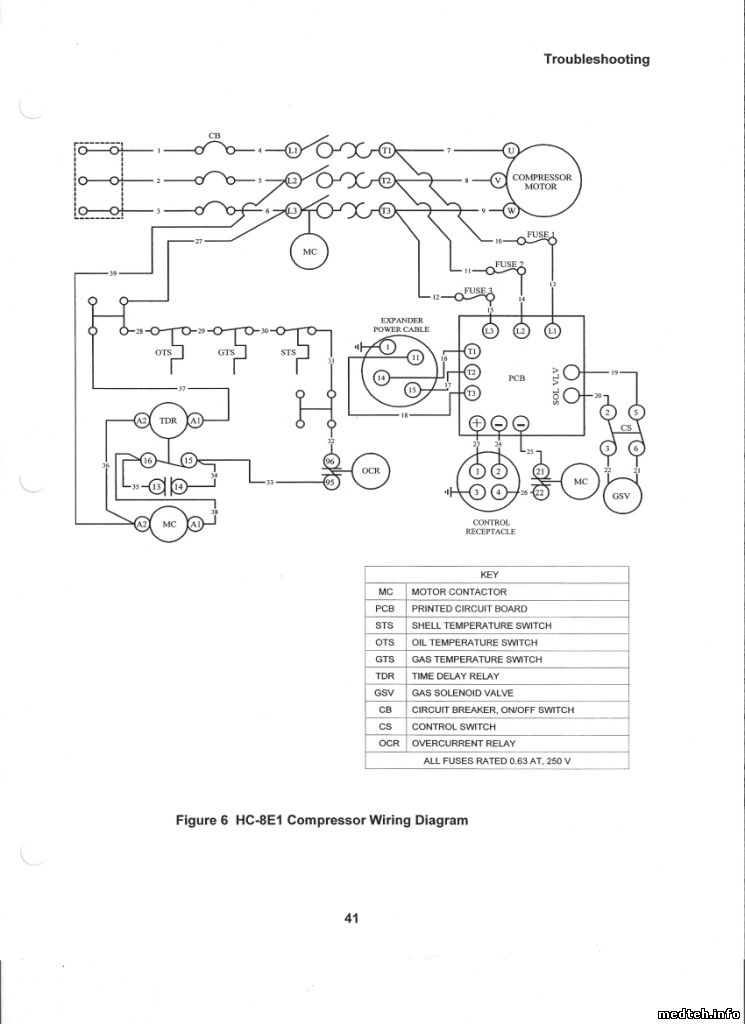

KAMEROved_2, Сам видишь как басню упростили:

P.S. Хотя на разъёме Control Receptacle надо посмотреть контакт 4.
Вообще-то этот разъём используется для временного останова холодной головы при некоторых программах (блок BDAS (CDAS) подает на него сигнал управления). Но глянуть стОит что на нем происходит. Займусь на досуге.


-=Vladimir=-

Сообщение отредактировал KVI - Четверг, 14.Апр.2016, 14:18

sledgeДата: Четверг, 14.Апр.2016, 18:28 | Сообщение # 16
Завсегдатай
У вас сообщений: 188
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата KAMEROved_2 ()
практически нулевое вмешательство в компрессор


В компрессор - да, вмешательства нет. А вот в систему - есть, потому как, к примеру, в Toshiba Excelart и Vantage туда подключен кабель, в результате которого система получает информацию не отключился ли компрессор.

sledgeДата: Четверг, 14.Апр.2016, 18:31 | Сообщение # 17
Завсегдатай
У вас сообщений: 188
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата KAMEROved_2 ()
как вы думаете, приписка в конце каждого поста:
Цитата sledge ()
http://www.instrumentarium.ru Сервис, ремонт, продажа КТ и МРТ

какому пункту правил форума противоречит?


Честно - не знаю.

Просто я честно заявляю о том, что выступаю тут (на форуме) немного не в том амплуа, в котором остальные - собственно КТ и МРТ это наша (и нашей компании и меня в том числе) основная работа. Просто для того, чтобы не было недопонимания изначально.

Да собственно многих здесь присутствующих знаю лично, некоторых заочно =)

А что?

RxTxДата: Пятница, 15.Апр.2016, 00:20 | Сообщение # 18
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Ставрополь
Несколько для иных целей (мониторинг температуры и дист. вкл/выкл) использовал Страж SMS 4х4. У него 4 входа и 4 выхода.

KAMEROved_2Дата: Пятница, 15.Апр.2016, 12:59 | Сообщение # 19
Старший Помощник KAMEROved
На заявках
Российская Федерация

SPb
Цитата sledge ()
В компрессор - да, вмешательства нет. А вот в систему - есть, потому как, к примеру, в Toshiba Excelart и Vantage туда подключен кабель, в результате которого система получает информацию не отключился ли компрессор.

Сравнивая с другими производителями, думаю речь идёт о каком либо светодиоде об отключении компрессора или окошко с сообщением на консоли оператора максимум. Вряд ли система заблокирует сканирование и внесёт изменения в работу рефрижераторной системы в целом(Есть реализация вкл/выкл гелиевого компрессора от изменения атмосферного давления?).
На аппаратах Toshiba Excelart и Vantage используется F70, да?
Система должна получать информацию не отключился ли компрессор с 14 пина с всего DB25 разъёма, такой сигнал продублировать не должно составить больших сложностей.

Для тех производителей томографов, где критично скидывание/дублирование диагностического разъёма, реализация точно будет трудоёмка и похоже на
Цитата sledge ()
- либо просто колхоз, либо очень большие деньги


По второму вопросу надо дифференцировать частоту сочетания подписи фирмы и направлением в личку. Те форумчане, кто тоже представляют фирму, подписи не имеют. У вас неоспоримое преимущество перед другими пользователями biggrin

GeorgySmithДата: Пятница, 15.Апр.2016, 13:19 | Сообщение # 20
US,CT,MRI,angio systems
На заявках
Российская Федерация

Middle Volga
Цитата KAMEROved_2 ()
sledge, добрый день,
как вы думаете, приписка в конце каждого поста:
Цитата sledge ()
http://www.instrumentarium.ru Сервис, ремонт, продажа КТ и МРТ

какому пункту правил форума противоречит?


Конкретно продажи чего либо нет у sledge,

Но лучше вынести эту информацию в профиль пользователя.
Цитата sledge ()
Просто я честно заявляю о том, что выступаю тут (на форуме) немного не в том амплуа, в котором остальные


Все тут так или иначе предлагают свои услуги в ремонте/установке/продаже...Хоть я Вас и знаю лично, но преимущество одному человеку/фирме по сравнению с другими не допустимо у нас на форуме. Исправьтесь пожалуйста исполнительный директор...

PS: Моя компания, кстати, оплачивает свои рекламные баннеры на данном сайте. Нужно уметь дифференцировать работу и хобби

sledgeДата: Пятница, 15.Апр.2016, 13:24 | Сообщение # 21
Завсегдатай
У вас сообщений: 188
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата KAMEROved_2 ()
Вряд ли система заблокирует сканирование и внесёт изменения в работу рефрижераторной системы в целом(Есть реализация вкл/выкл гелиевого компрессора от изменения атмосферного давления?).
На аппаратах Toshiba Excelart и Vantage используется F70, да?


Именно так - система заблокирует возможность сканирования при отключившемся компрессоре.
В Vantage и моложе - F70, в предидущих аппаратах разные бывали. Мне приехала система из штатов с компрессором от Филипса, к примеру - HC8C.

Вообще - действительно, думаю проще сделать "проходной" переходник, в котором нужный сигнал будет просто ответвляться наружу.

По поводу подписи - честно говоря, за всю историю моего здесь общения не было ни одного коммерческого продолжения, начавшегося здесь. Поэтому расценивать ее рекламой не совсем верно. Просто информация.

sledgeДата: Пятница, 15.Апр.2016, 13:27 | Сообщение # 22
Завсегдатай
У вас сообщений: 188
инженер
На заявках
Российская Федерация

Санкт-Петербург
Цитата GeorgySmith ()
но преимущество одному человеку/фирме по сравнению с другими не допустимо у нас на форуме. Исправьтесь пожалуйста исполнительный директор...


Я давно уже не исполнительный...
ОК, исправлю

Кстати, не вижу куда можно было бы вставить эту информацию в профиле


Сообщение отредактировал sledge - Пятница, 15.Апр.2016, 13:29

carstarДата: Четверг, 21.Апр.2016, 05:15 | Сообщение # 23
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
Здравствуйте коллеги.
Цель данной темы - поиск оптимального решения проблемы СМС оповещения,
по возможности, без привязки к конкретным аппаратам.
Все таки есть вопрос что нужно контролировать и как?

Кому интересно:

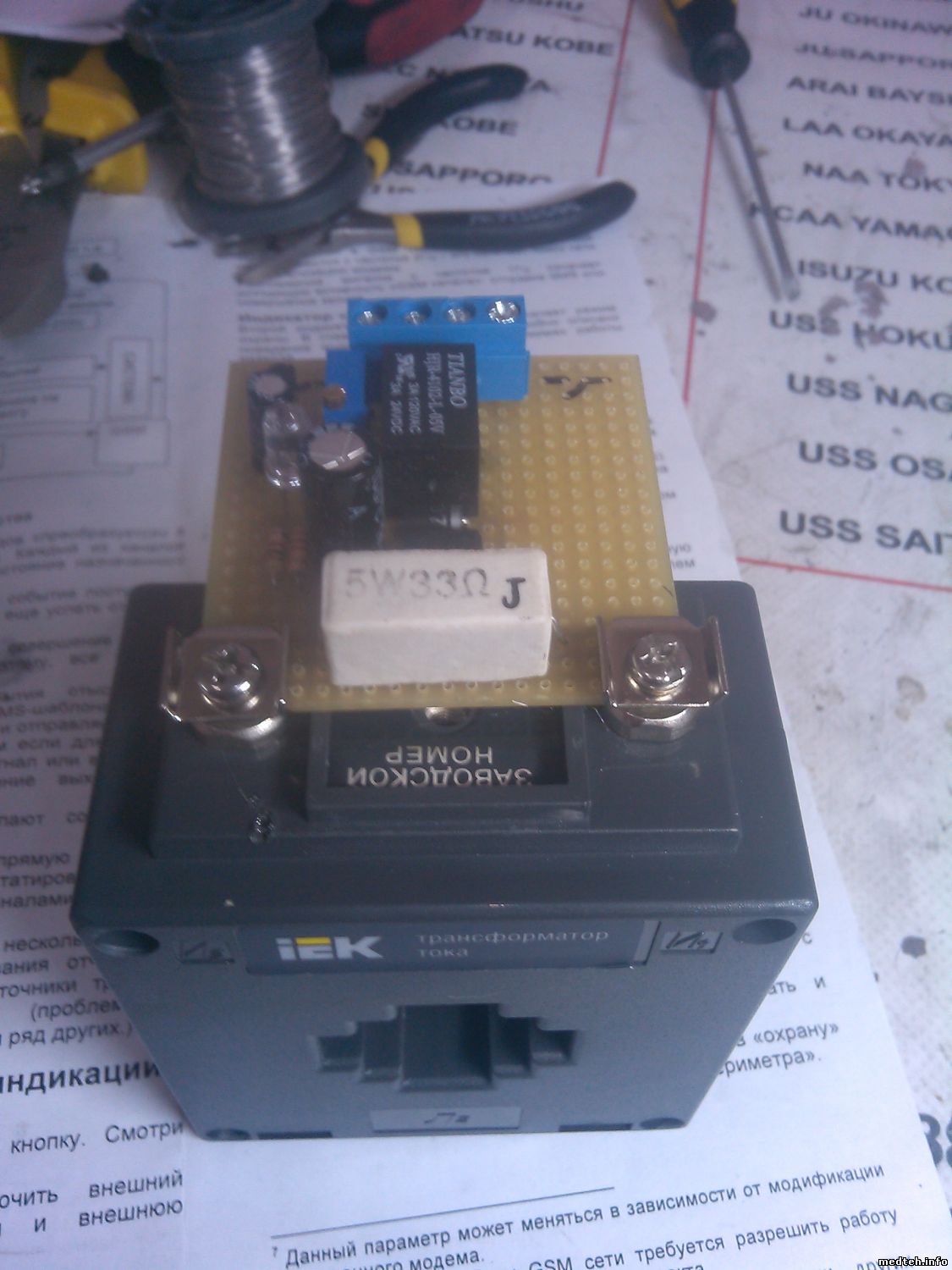

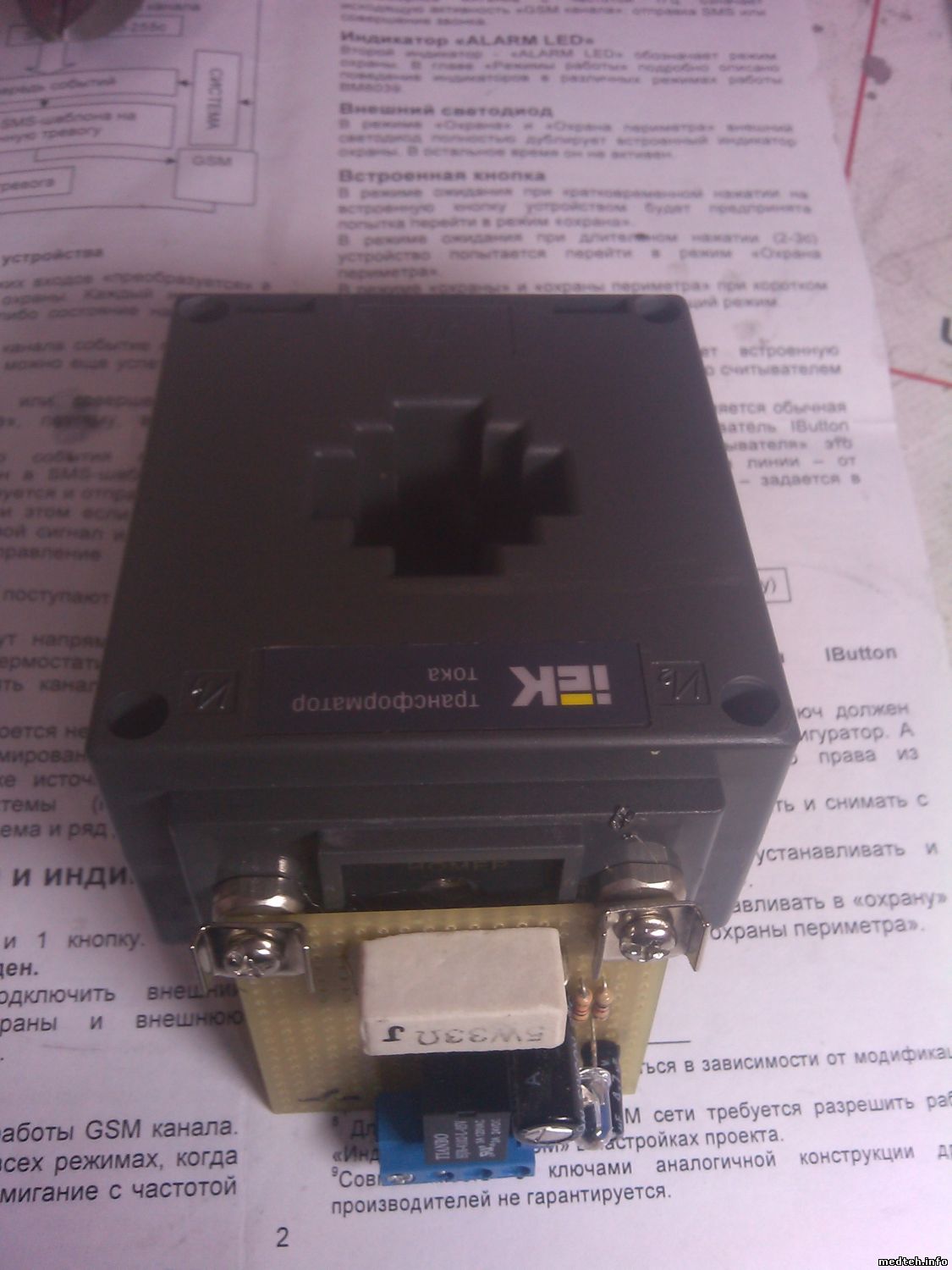

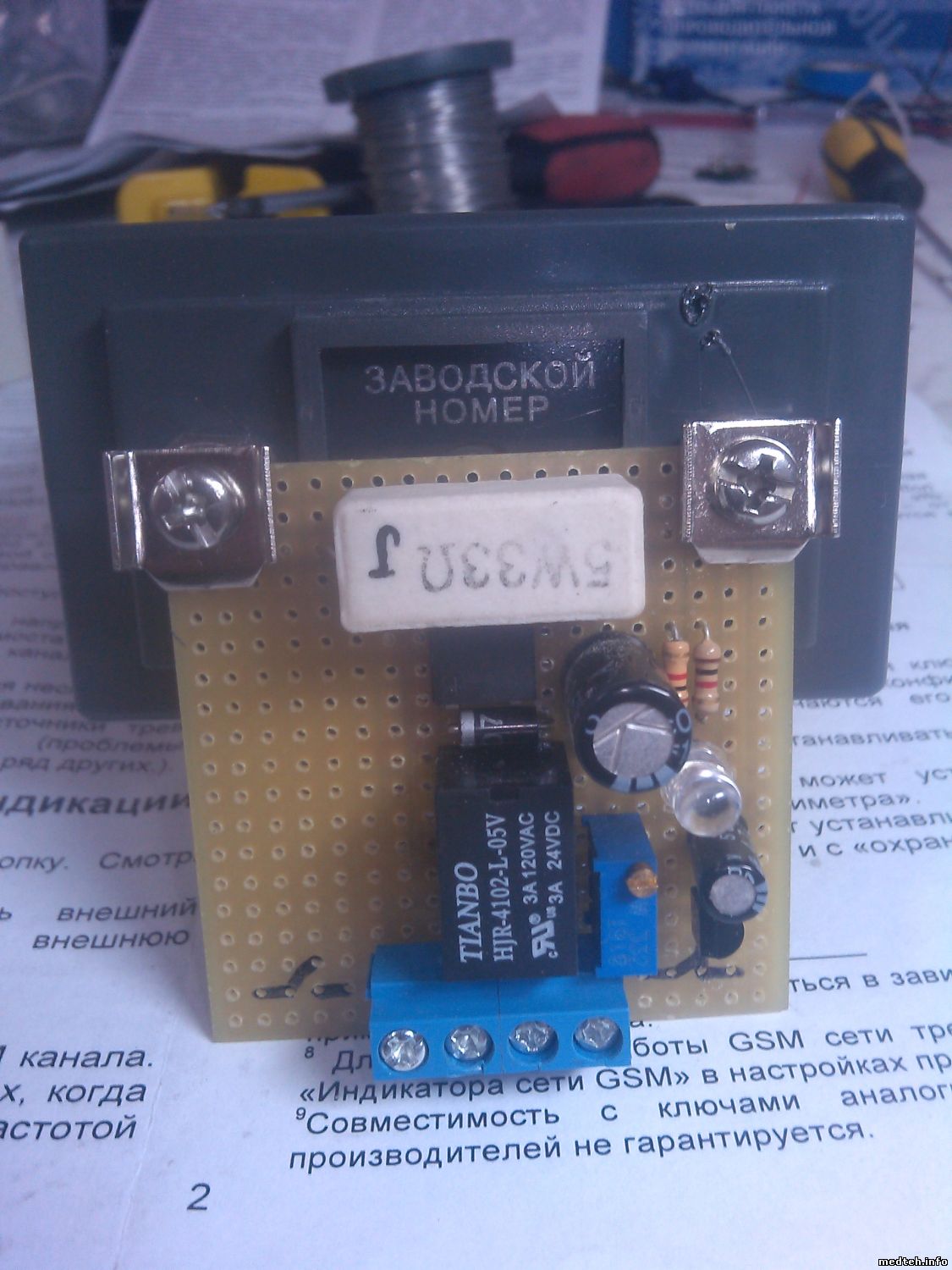

1. Пока идут датчики с Китая, сделал собственный. На стальную гайку намотал 40 витков провода, прицепил шунтирующий резистор.
2. Занимаюсь компаратором. За основу взята вот эта схемка

carstarДата: Четверг, 21.Апр.2016, 05:18 | Сообщение # 24
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
У многих стоят стабилизаторы\бесперебойники. В моей системе они слабое звено...

carstarДата: Четверг, 21.Апр.2016, 05:23 | Сообщение # 25
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
Есть еще кондиционер в "техничке". Она у меня маленькая, в цоколе. Оборудование нагревает ее довольно быстро...

KAMEROved_2Дата: Пятница, 22.Апр.2016, 23:44 | Сообщение # 26
Старший Помощник KAMEROved
На заявках
Российская Федерация

SPb
Цитата carstar ()
2. Занимаюсь компаратором. За основу взята вот эта схемка

это лишнее...
Цитата sledge ()
"Все уже придумано до нас" =)

carstarДата: Пятница, 13.Май.2016, 05:34 | Сообщение # 27
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
Здравствуйте коллеги.
Прошу прощения за длительное молчание - время было потрачено на разработку и испытание датчика.
Я постарался сделать датчик максимально дешевым, просто реализуемым и надежным.
Трансформатор и реле можно купить в магазинах электротоваров, остальные детали выковырять из блока питания компьютеров.
Все заявленные ранее требования учтены.
Итог:
1. В качестве датчика тока использован обычный трансформатор тока для электросчетчиков.
2. Датчик питается от трансформатора тока
3. Выход релейный (на замыкание или размыкание - на выбор).
4. Индикация и регулировка порога срабатывания компаратора реализована непосредственно в датчике.
5. Простое подключение непосредственно в силовом щите:
на провод питания контролируемого устройства одевается датчик, включается устройство, выставляется порог срабатывания на номинальном токе потребления, при останове - ток потребления падает, реле срабатывает и отправляется СМС.
Все просто...


Сообщение отредактировал carstar - Пятница, 13.Май.2016, 05:51

carstarДата: Среда, 25.Май.2016, 05:00 | Сообщение # 28
Участник
У вас сообщений: 56
инженер-радиотехник
На заявках
Российская Федерация

Иркутск
Готовый датчик

Форум медтехников » Медицинское оборудование (тех. разделы) » Компьютерные и магниторезонансные томографы » СМС оповещение. Как реализовать (Philips Achieva 1.5)
Страница 1 из 11
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Аппарат ИВЛ Sechrist ...[antoniodriver (27.Фев.2017)]
2. Помогите опознать эле...[sheppard (26.Фев.2017)]
3. AIRCENTER 8 - винтово...[МастерБаку (26.Фев.2017)]
4. Скалер EMS Piezon mas...[sheppard (26.Фев.2017)]
5. Украинская камера Аль...[Kuzma (26.Фев.2017)]
6. Проведение поверки Sc...[fred1 (26.Фев.2017)]
7. Повышение квалификаци...[Добряк (26.Фев.2017)]
8. Запчасти для стоматол...[МастерБаку (26.Фев.2017)]
9. Лицензирование деятел...[МВР (26.Фев.2017)]
1. по 9.1.0.66 для УЗ ск...[21.Фев.2017]
2. PX-100 CLK MedisonXra...[13.Фев.2017]
3. Electrosurgical Unit ...[12.Фев.2017]
4. GenWare For Win7[10.Фев.2017]
5. Аппарат магнитотерапи...[09.Фев.2017]
6. VIVID S60™ / VIVID S7...[08.Фев.2017]
7. VIVID™ S60 / VIVID™ S...[08.Фев.2017]
8. Vivid S70[08.Фев.2017]
9. spirolab 3[06.Фев.2017]
10. Siemens Emotion (2003...[25.Янв.2017]
1. Olga8059[27.Фев.2017]
2. glev[27.Фев.2017]
3. minnullina[26.Фев.2017]
4. finochet[26.Фев.2017]
5. AskRus[26.Фев.2017]
6. sormov[25.Фев.2017]
7. gerett[25.Фев.2017]
8. michaelukolov[24.Фев.2017]
9. kilya[24.Фев.2017]
10. medmaster123[24.Фев.2017]
МастерБаку[353]
Serg74[137]
Dimitrius[116]
генаf[109]
Yulana34[84]
РОМУЛ[84]
madmac[83]
big[82]
naves[75]
begun_a[66]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2017
