Форум медтехников » Медицинское оборудование (тех. разделы) » Компьютерные и магниторезонансные томографы » Катушка GE 1.5T ASSEMBLY HEAD COIL 2341973 (Нужна методика настройки)

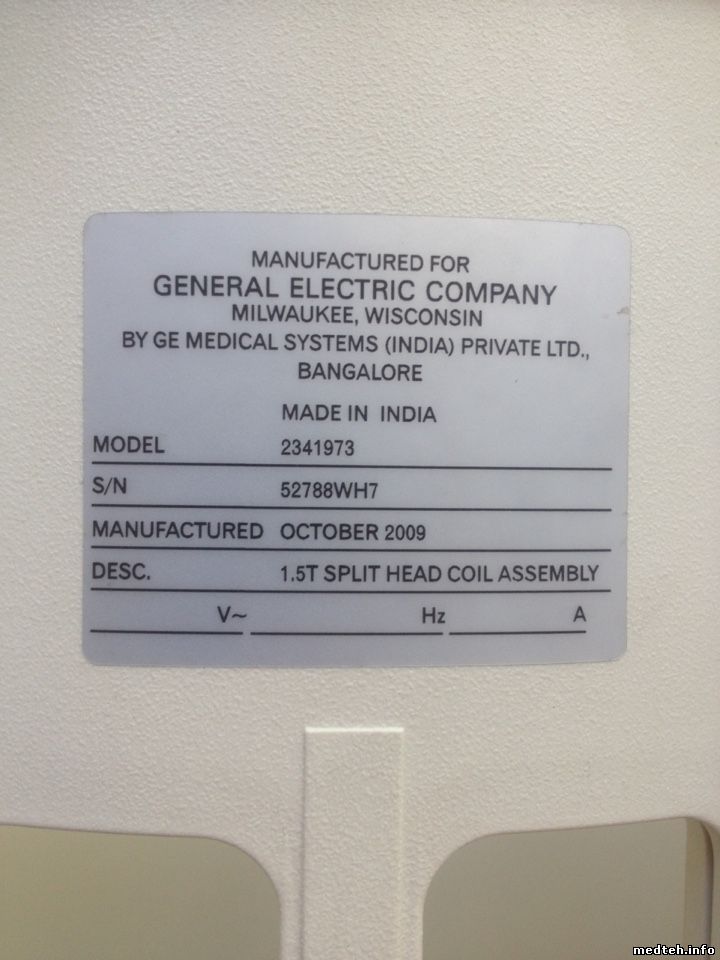

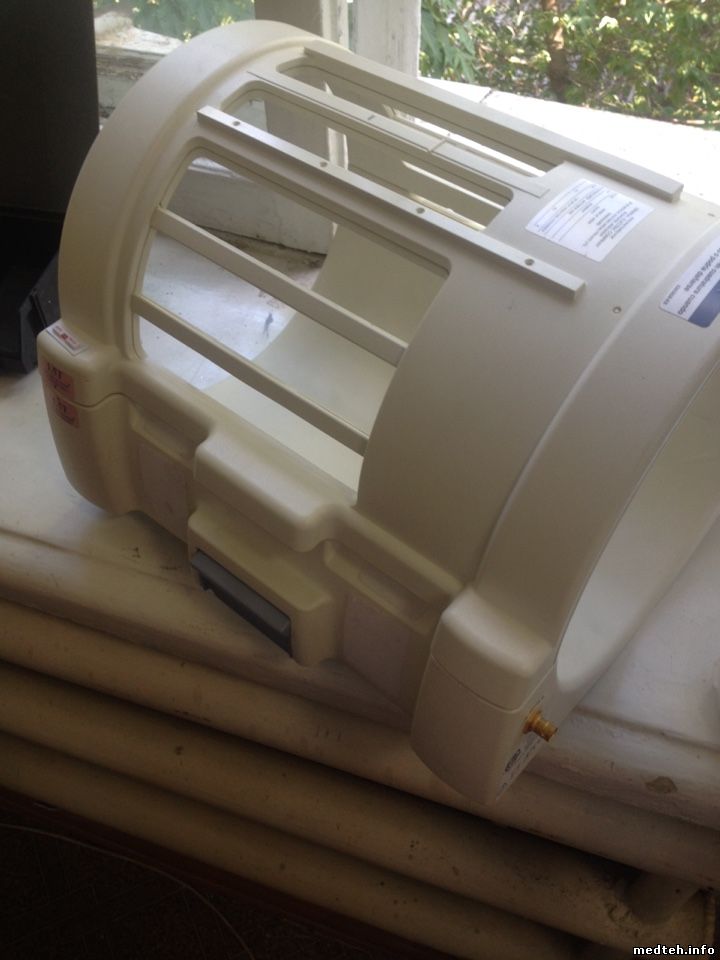

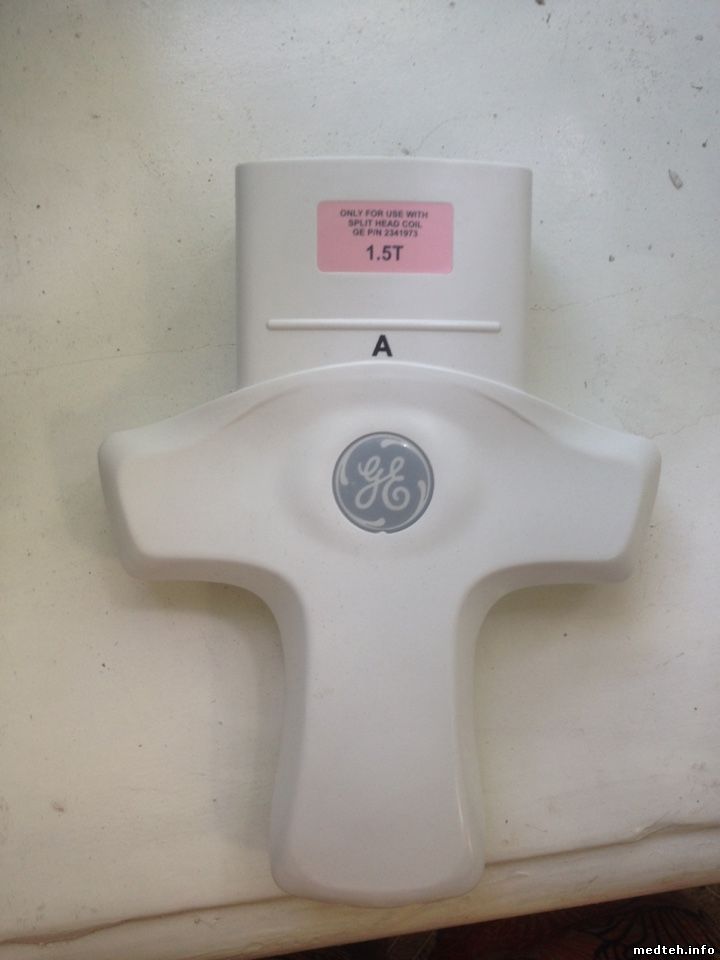

Катушка GE 1.5T ASSEMBLY HEAD COIL 2341973
fanny7777Дата: Четверг, 17.Авг.2017, 16:37 | Сообщение # 1
Стажер
У вас сообщений: 22
Инженер
OFFлайн
Украина

Днепропетровск
Со слов клиента снизилось качество изображения. Открыли и попытались "настроить".

Сервисник (Service Manual Document 2341495) имеется, но методики настройки самой катушки в нем нет.

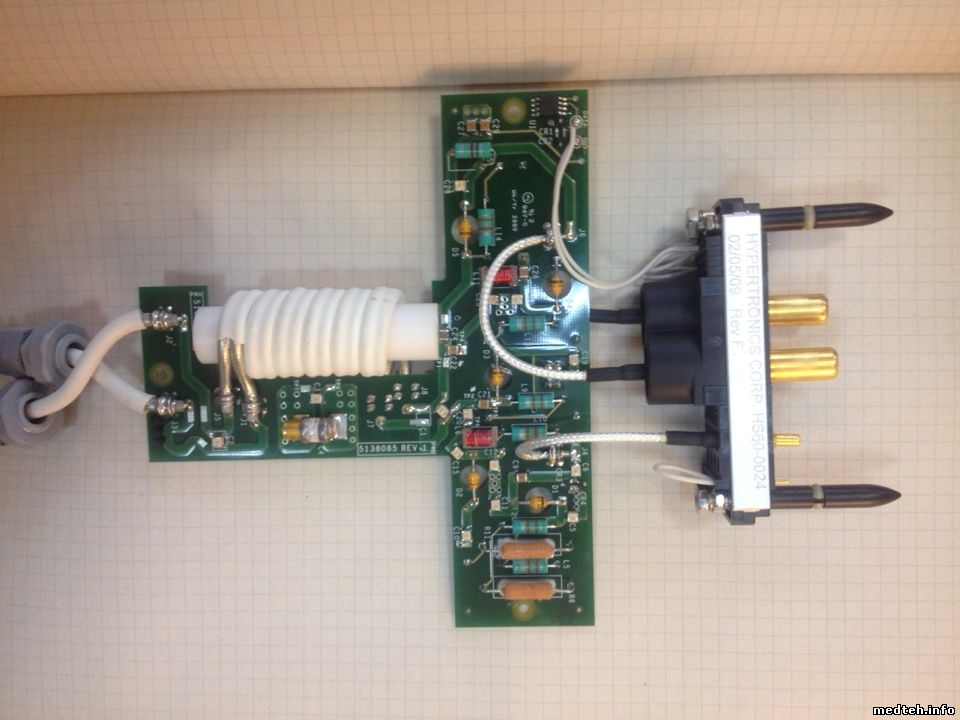

QHTR box целый, все элементы проверены.

Если есть опыт, просьба поделиться. Прибор для настройки имеется.
5078798.jpg (64.1 Kb) · 0750166.jpg (79.9 Kb) · 5096634.jpg (46.0 Kb) · 8715291.jpg (79.9 Kb) · 4168321.jpg (58.9 Kb)

dunakanДата: Четверг, 17.Авг.2017, 22:40 | Сообщение # 2
Техник
У вас сообщений: 330
программист
OFFлайн
Российская Федерация

Ростов
катушки джи е не настареваемые. Из под сервиса можно открыть график характеристики сигналов, иногда информативно.
А так сделайте аналог QA для аппарта

МегавольтДата: Пятница, 18.Авг.2017, 10:17 | Сообщение # 3
Участник
У вас сообщений: 68
Инженер
OFFлайн
Российская Федерация

Архангельск
Коллега, позвольте полюбопытствовать, что за прибор для настройки у вас имеется?

spartanec87Дата: Пятница, 18.Авг.2017, 10:36 | Сообщение # 4
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация

Питер
А по словам клиента только на головной катушке снизилось качество? Как это проявляется? Как с другими катушками?

fanny7777Дата: Пятница, 18.Авг.2017, 10:48 | Сообщение # 5
Стажер
У вас сообщений: 22
Инженер
OFFлайн
Украина

Днепропетровск
Прибор для настройки AEA Bravo MRI II.
Качество снизилось только на этой катушке. Как проявляется, не видел. Только со слов инженера, покрутившего потом КПЕ.

spartanec87Дата: Пятница, 18.Авг.2017, 14:20 | Сообщение # 6
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация

Питер
Мегавольт, есть такой девайс Vector Impedance Meter (VIM) с его помощью можно делать тюнинг и катушек включая ТХ. Но хз с этой сестемой

МегавольтДата: Суббота, 19.Авг.2017, 03:13 | Сообщение # 7
Участник
У вас сообщений: 68
Инженер
OFFлайн
Российская Федерация

Архангельск
Мне характериограф больше нравится. :)

KVIДата: Суббота, 19.Авг.2017, 13:57 | Сообщение # 8
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация

Елец
Мегавольт, Что-то типа NWT?
У меня NWT-7 - для 1.0Т - 1.5Т хватает.
Хотя у китайцев можно и NWT500 найти.


-=Vladimir=-

fanny7777Дата: Суббота, 19.Авг.2017, 16:43 | Сообщение # 9
Стажер
У вас сообщений: 22
Инженер
OFFлайн
Украина

Днепропетровск
Прибором AEA Bravo MRI II настраивали передающие и приемные катушки Hitachi Airis Elite 0,35 Т

В сервиснике томографа есть доступная методика настройки. Ищу примерно такую же для катушки GE

spartanec87Дата: Суббота, 19.Авг.2017, 18:40 | Сообщение # 10
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация

Питер
fanny7777, подобного типа инструкции видел в CBDOC. Делал на 0.2 Т сигнал профайл

МегавольтДата: Суббота, 19.Авг.2017, 20:04 | Сообщение # 11
Участник
У вас сообщений: 68
Инженер
OFFлайн
Российская Федерация

Архангельск
KVI, Да типа него. Любой измеритель АЧХ подходящий по параметрам, хот советский Х1-50.

KVIДата: Суббота, 19.Авг.2017, 20:13 | Сообщение # 12
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация

Елец
fanny7777, А почему вы решили, что необходима всего лишь настройка, а не ремонт катушки?
Я с GE дела не имел, но судя по фото, обычная квадратурная головная катушка. Вполне нерадивые клиенты
могли "грохнуть" её обо что-нибудь и повредить саму конструкцию антенны. По опыту - часто выходят из строя гибкие радиочастотные кабели - просто рассыпаются внутри от времени. Снаружи не заметно, а параметры "уходят". Хотя электрически прозваниваются нормально.


-=Vladimir=-

fanny7777Дата: Суббота, 19.Авг.2017, 22:36 | Сообщение # 13
Стажер
У вас сообщений: 22
Инженер
OFFлайн
Украина

Днепропетровск
Могли и грохнуть, хотя механических повреждений внутри и снаружи нет.
Кабели проверю, спасибо за подсказку. Но вопрос с настройкой остается. В катушке 5 подстроечных конденсаторов и еще 1 в боксе.

resonansДата: Воскресенье, 20.Авг.2017, 21:52 | Сообщение # 14
Участник
У вас сообщений: 147
Инженер
OFFлайн
Украина

ЮгУкраины
В боксе - это контур " пробки" , его нужно на частоту аппарата настроить. Для начала нарисуйте схему решетки, будет видно, что крутить. Настройки контуров будут влиять друг на друга. Мож кз в подстроечном кандере.

resonansДата: Воскресенье, 20.Авг.2017, 21:57 | Сообщение # 15
Участник
У вас сообщений: 147
Инженер
OFFлайн
Украина

ЮгУкраины
Цитата Мегавольт ()
, Да типа него. Любой измеритель АЧХ подходящий по параметрам, хот советский Х1-50.


Больше от пряморастущих рук зависит, чем от прибора :). Хотя векторным анализатором работать ощутимо удобнее

spartanec87Дата: Понедельник, 21.Авг.2017, 06:24 | Сообщение # 16
Техник
У вас сообщений: 413
инженер
OFFлайн
Российская Федерация

Питер
KVI, а как можно проверить эти гибкие кабеля? У меня есть головная катушка только от Сименса, ее грохнули причем очень жёстко, на съемной части 2 элемента (антенну) не работают, так как на снимке там мало сигнала. И периодически аппарат ругается на неисправность катушки. Но при прозвонке связь между Антенами ипрозванивается. Может сразу кабеля заменить ?

fanny7777Дата: Понедельник, 21.Авг.2017, 16:38 | Сообщение # 17
Стажер
У вас сообщений: 22
Инженер
OFFлайн
Украина

Днепропетровск

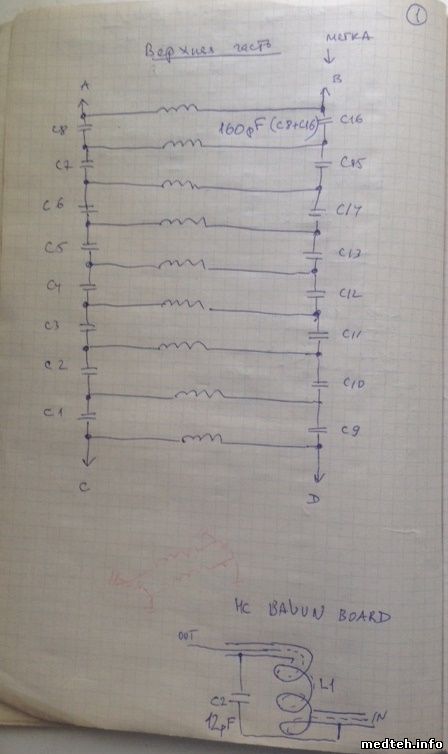

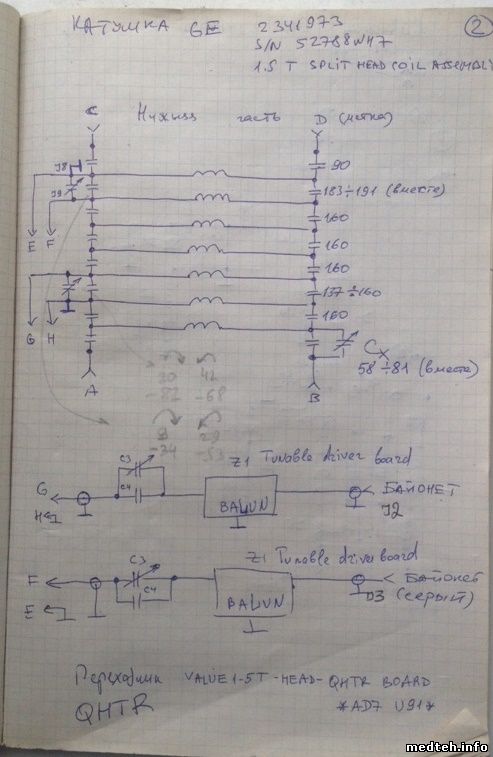

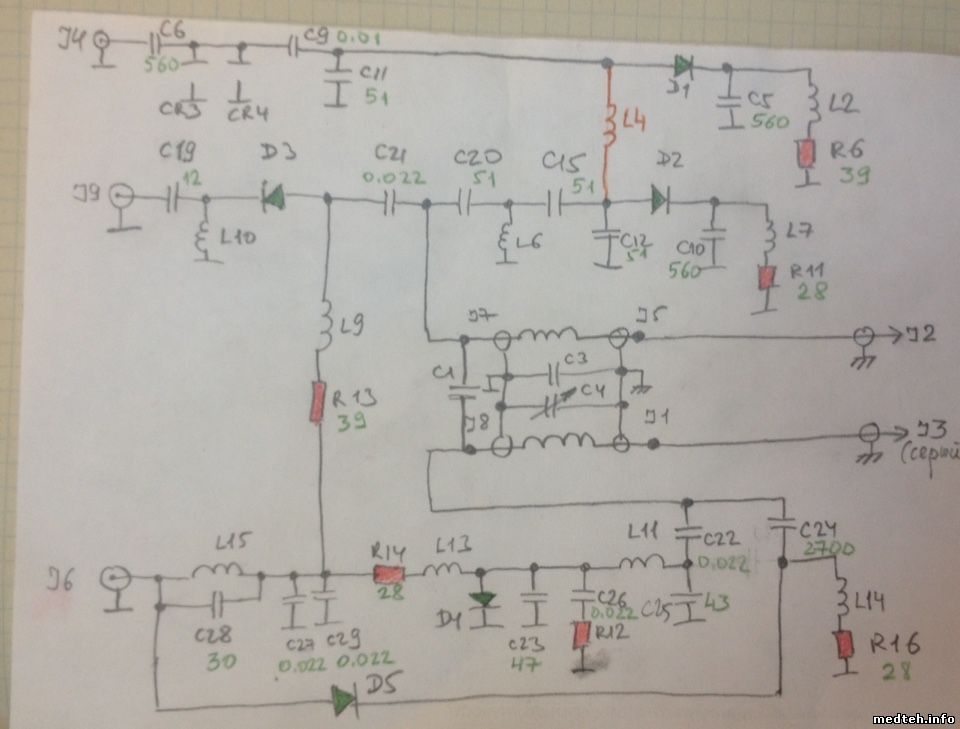

Схему нарисовал. Конденсаторы все проверил. Кабели тоже.
