Форум медтехников » Медицинское оборудование (тех. разделы) » Компьютерные и магниторезонансные томографы » Siemens S5798-D88-C-2 Transmitter Image Module (MRI) ремонт
Siemens S5798-D88-C-2 Transmitter Image Module (MRI) ремонт
stabistaДата: Пятница, 17.Авг.2018, 16:19 | Сообщение # 1
Стажер
У вас сообщений: 5
инженер
На заявках
Российская Федерация

Рязань
Коллеги, здравствуйте!

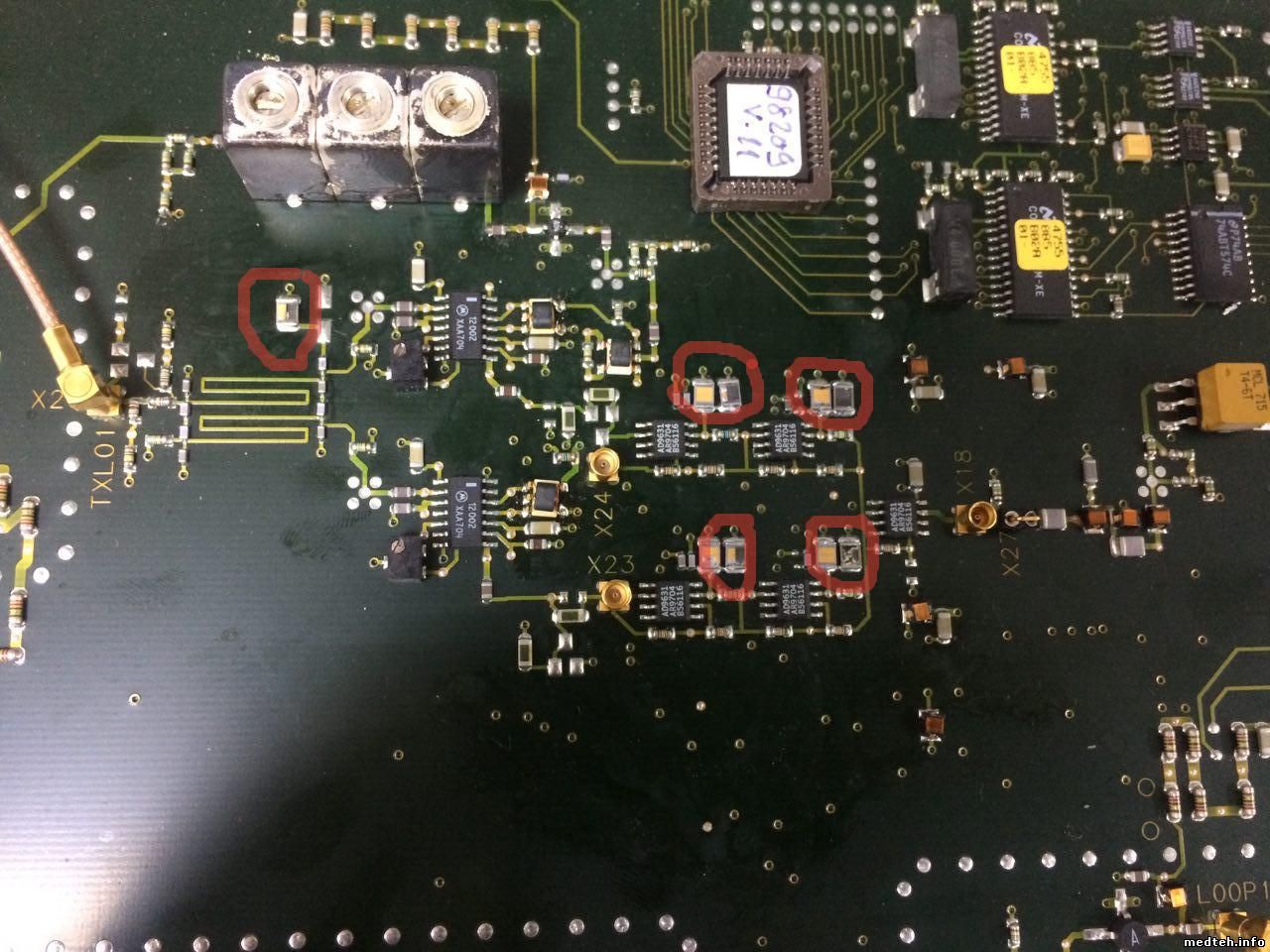

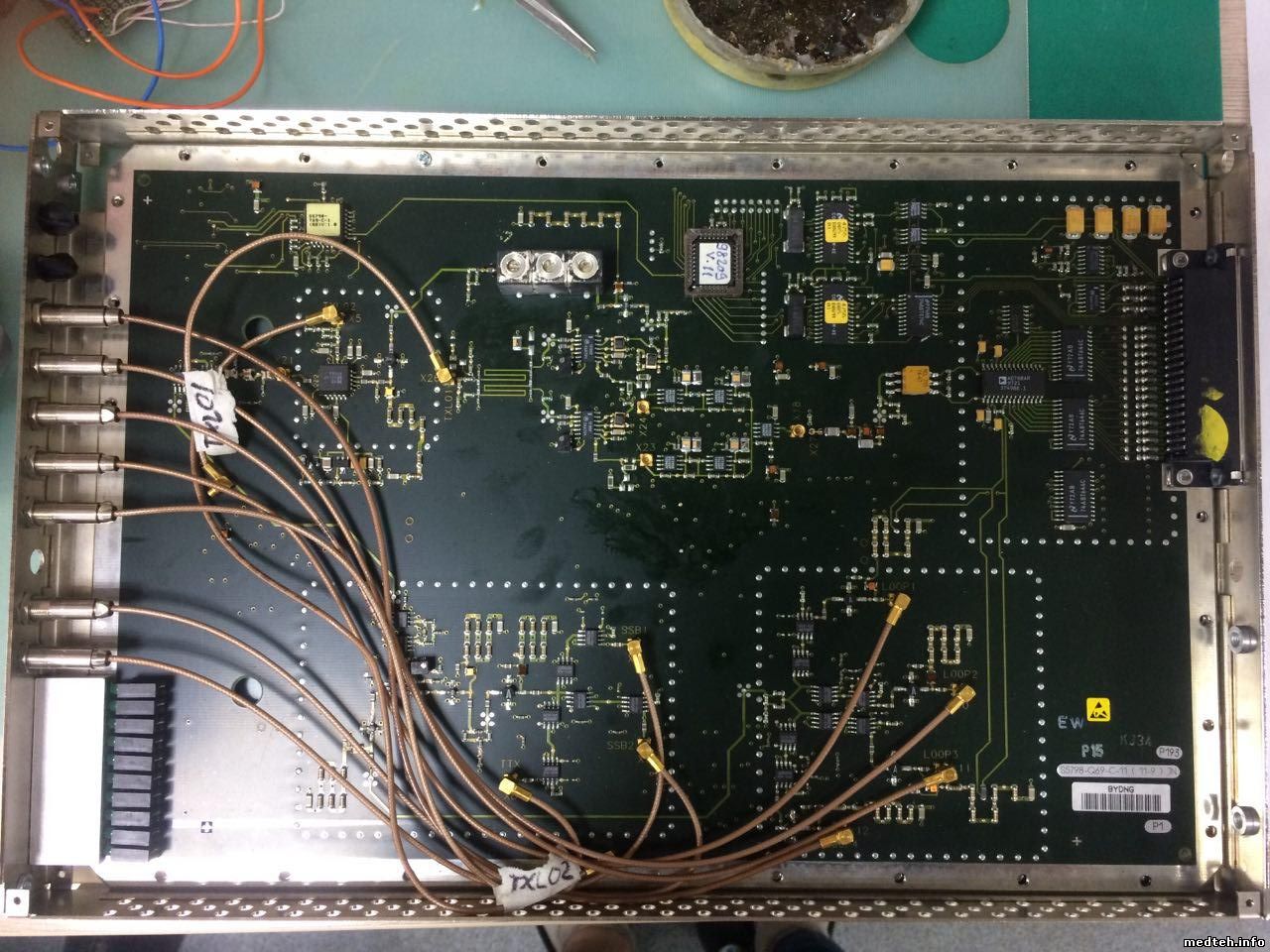

В ремонт поступил данный модуль. В связке с ним RF-усилитель не выдает полную мощность. При осмотре платы была выявлена следующая картина - выделенные на фото элементы были выпаяны для проведения корректных измерений их характеристик - это по два неопознанных SMD-компонента в параллели между неинвертирующим входом широкополосных усилителей AD9631 и землей. Представляют из себя керамическое основание с выводами под пайку и металлизированной площадкой сверху, которая "подгорела" частично или полностью у половины из них. Эти компоненты прозваниваются лишь как конденсаторы, с емкостью ~ 25 пФ у негорелых и 5-15 пФ у горелых (измерения проводились LCR-метром). В связи с подгоранием проверялась в первую очередь данная цепь, но ничего более не было найдено, для начала решено заменить пострадавшие компоненты. Помогите, пожалуйста, их опознать.

resonansДата: Понедельник, 20.Авг.2018, 09:28 | Сообщение # 2
Завсегдатай
У вас сообщений: 123
Инженер
На заявках
Украина

ЮгУкраины
Цитата stabista ()
которая "подгорела" частично или полностью у половины из них. Эти компоненты прозваниваются лишь как конденсаторы, с емкостью ~ 25 пФ у негорелых и 5-15 пФ у горелых (измерения проводились LCR-метром)

Откуда уверенность что там что-то сгорело? Схема - слаботочная, так что бы сгорело с "дымом"-врятли. По схеме ( что видно) - и есть конденсатор, с лазерной подгонкой, возможно.

stabistaДата: Пятница, 07.Сен.2018, 14:41 | Сообщение # 3
Стажер
У вас сообщений: 5
инженер
На заявках
Российская Федерация

Рязань
Цитата resonans ()
Откуда уверенность что там что-то сгорело? Схема - слаботочная, так что бы сгорело с "дымом"-врятли. По схеме ( что видно) - и есть конденсатор, с лазерной подгонкой, возможно.


Но почему тогда радиаторы отчасти черные? Это ведь не краска. И в разной степени на каждом из, так сказать, каскадов.
