Philips Achieva 1.5 проблема с кашуткой Sense Spine 15
Petro_StepДата: Среда, 09.Янв.2019, 11:57 | Сообщение # 1
Стажер
У вас сообщений: 23
Инженер
На заявках
Украина

Львов
При работе с данной катушкой аппарат выдает ошибку "Unknown coil in connector A (B)". Характер ошибки хаотический - иногда при попытке начать скан, иногда посреди исследования. Кабель в катушке проверял - целый. Разъем катушки тоже в норме. Ошибка появляется независимо от того, в какой коннектор подключена катушка. Посоветуйте, пожайлуста, куда копать дальше.

KVIДата: Среда, 09.Янв.2019, 23:22 | Сообщение # 2
Техник
У вас сообщений: 389
МРТ
На заявках
Российская Федерация

Елец
Если неисправность проявляется периодически, то внимательно просмотреть плату драйвера, что одна в начале катушки на предмет плохих паек. А также прозвонить тонкие провода "хвоста", одновременно перегибая его - часто эти провода переламываются со временем. Через эти провода и осуществляется идентификация катушки.
Механизм: на плате драйвера распаяны идентификационные резисторы, на которые подается калиброваный ток. Падение напряжения на этих резисторах измеряется и делается вывод какая катушка подключена. В ошибках он и пишет вам - "Неизвестная катушка подключена". Кстати. Для начала почистите тонкие контакты на разъеме катушки и проверьте ответные контакты на гнезде.


-=Vladimir=-

Petro_StepДата: Четверг, 10.Янв.2019, 10:26 | Сообщение # 3
Стажер
У вас сообщений: 23
Инженер
На заявках
Украина

Львов
Спасибо за совет, буду пробовать. Кстати, я измерял напряжения -5В и 12В, которые подаются на катушку. 12В в норме, а вот -5В несколько занижено: -4.7В. Может ли это иметь отношение к данной проблеме? Были случаи на других аппаратах, когда при похожих симптомах меняли блок питания в фильтр-боксе.

resonansДата: Четверг, 10.Янв.2019, 12:01 | Сообщение # 4
Завсегдатай
У вас сообщений: 139
Инженер
На заявках
Украина

ЮгУкраины
Такая ошибка появлялась при неисправном драйвере пин-диодов катушки. Проверьте все что можно в нем. Схема контроля тока пин-диодов, видимо срабатывала.

KVIДата: Четверг, 10.Янв.2019, 18:32 | Сообщение # 5
Техник
У вас сообщений: 389
МРТ
На заявках
Российская Федерация

Елец
Цитата Petro_Step ()
меняли блок питания в фильтр-боксе

А зачем менять? Подстроить напряжение можно.


-=Vladimir=-

Petro_StepДата: Пятница, 11.Янв.2019, 10:47 | Сообщение # 6
Стажер
У вас сообщений: 23
Инженер
На заявках
Украина

Львов
Цитата KVI ()
А зачем менять? Подстроить напряжение можно.


Можно поподробнее? Внутри БП имеются подстроечные резисторы или как?

По поводу катушки: похоже, что проблема в разъемах на панели магнита. Вчера на скорую руку обработал контакты автомобильной химией для контактов и катушка вроде заработала.

KVIДата: Пятница, 11.Янв.2019, 18:42 | Сообщение # 7
Техник
У вас сообщений: 389
МРТ
На заявках
Российская Федерация

Елец
На самом блоке питания наклейка с расположением подстроечных резисторов.
Сами резисторы доступны с торца, где выходят провода. Резисторы многооборотные.


-=Vladimir=-

RamonusДата: Пятница, 18.Янв.2019, 15:05 | Сообщение # 8
Заглянувший
У вас сообщений: 2
Инженер МРТ
На заявках
Российская Федерация

ОМСК
Цитата Petro_Step ()
а вот -5В несколько занижено: -4.7В.


Допускается небольшая погрешность.


ДДТ

NeitДата: Четверг, 24.Янв.2019, 16:02 | Сообщение # 9
Стажер
У вас сообщений: 24
Инженер
На заявках
Российская Федерация

Санкт-Петербург
У филлипса весьма интересные схемы идентификации катушек. Те что я встречал кодировались резисторами, причем в две ступени - сначала аппарат измеряет один номинал сопротивлений, потом подает сигнал на полевой транзистор, который переключает на другой номинал. В похожей ситуации когда катушка не определялась через раз, мне помогла замена этого транзистора.
Кроме того, та же самая цепь идентификации сажается на землю если питание каналов выше/ниже определенного порога. Нужно ловить момент когда аппарат катушку не видит и делать замеры напряжений. Ясное дело, придется разобраться в схеме работы, иначе это пальцем в небо тыкать.

ograonДата: Пятница, 25.Янв.2019, 12:09 | Сообщение # 10
Стажер
У вас сообщений: 23
Инженер
На заявках
Украина

Чернигов
Цитата Petro_Step ()
По поводу катушки: похоже, что проблема в разъемах на панели магнита. Вчера на скорую руку обработал контакты автомобильной химией для контактов и катушка вроде заработала.

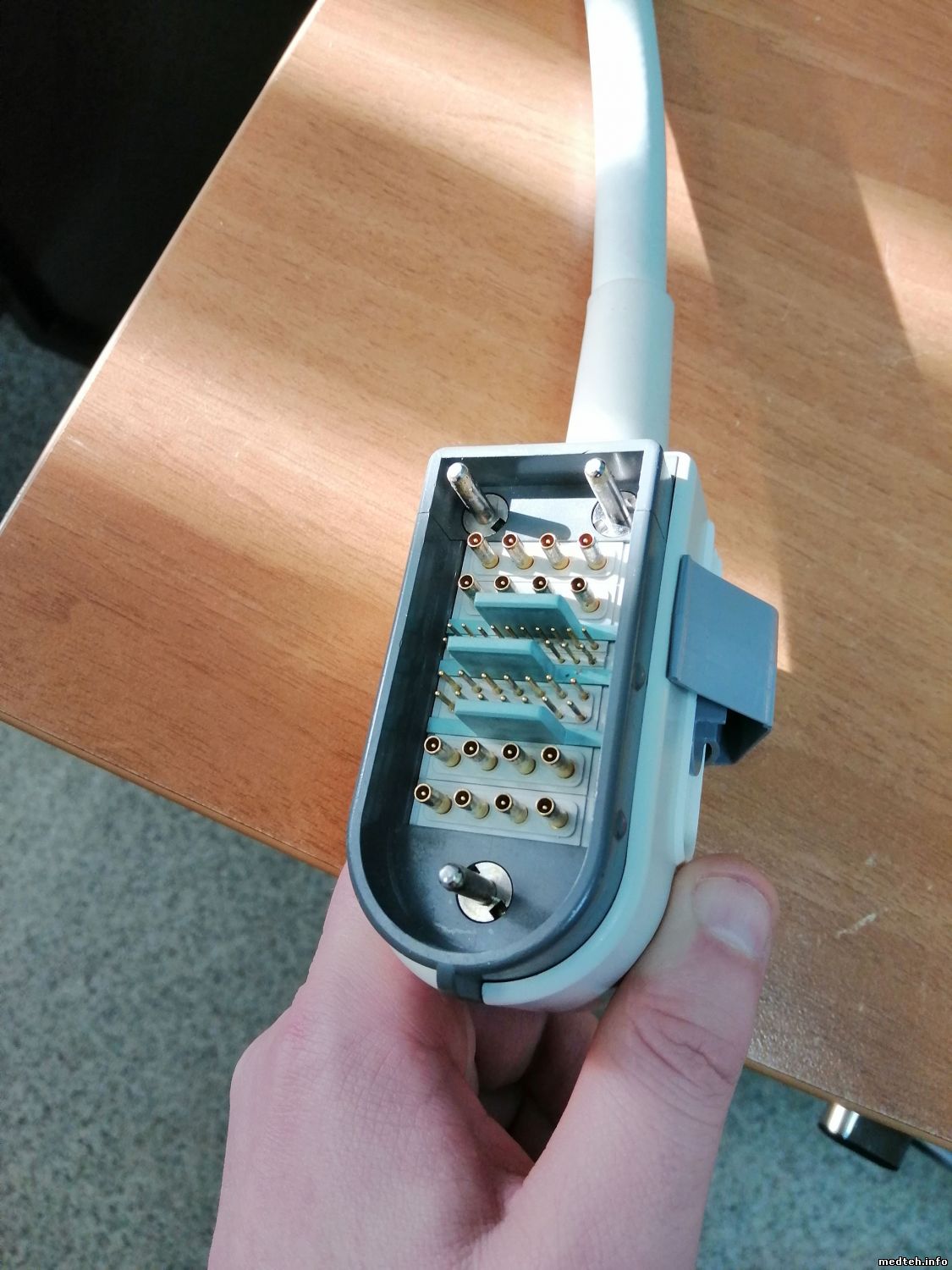

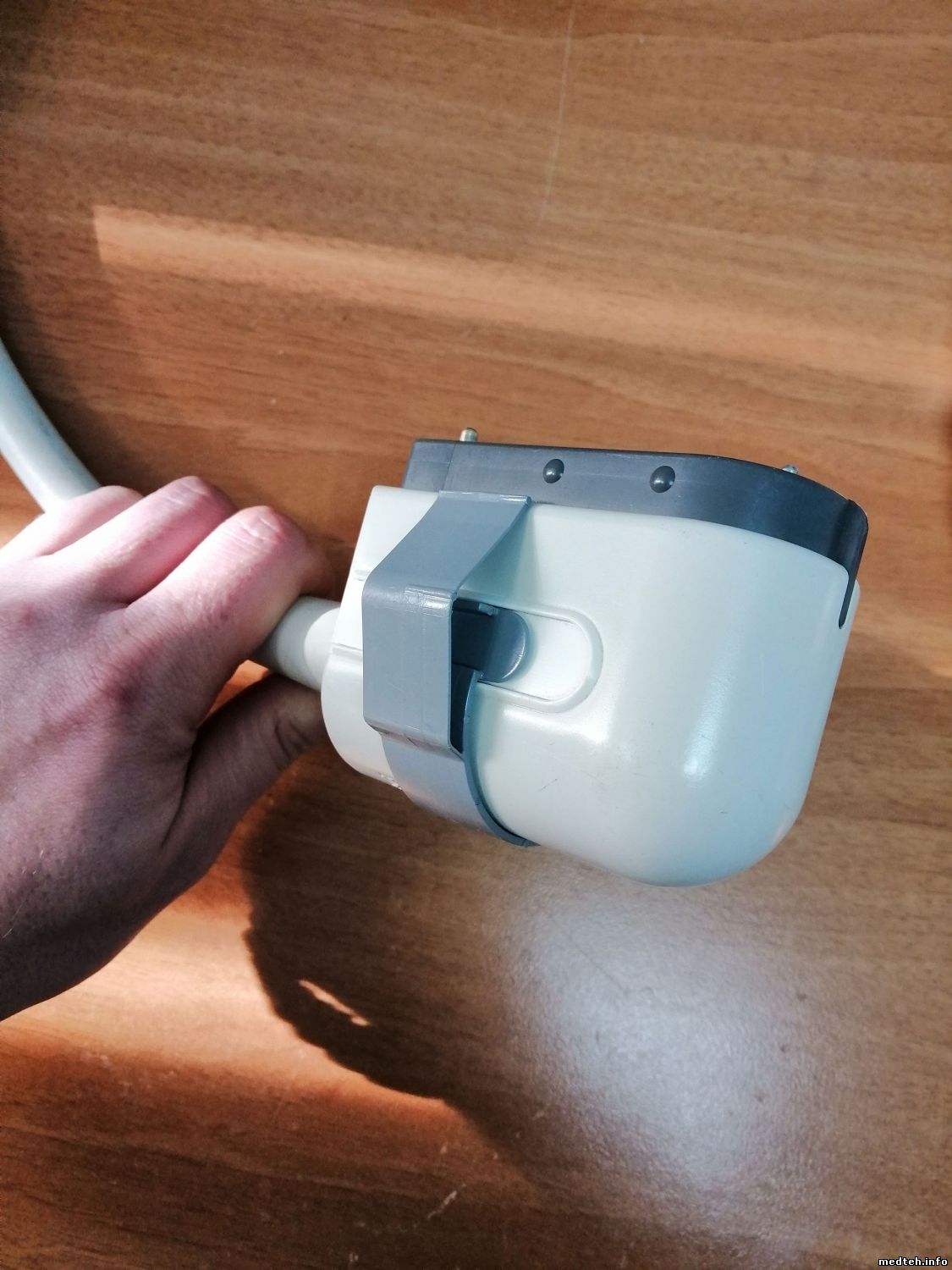

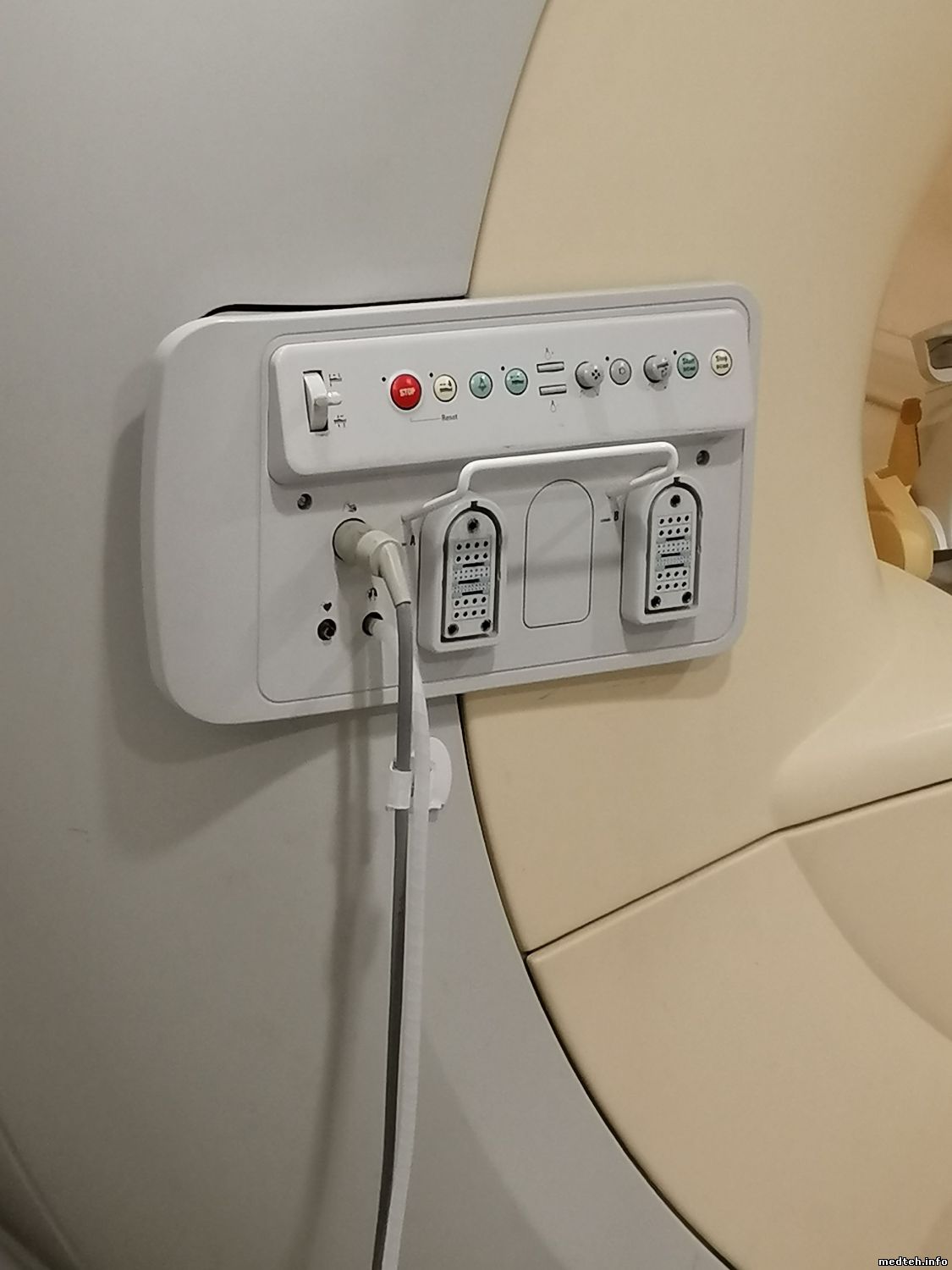

Аналогично. Была такая же проблема. Решили так: долгая и нудная чистка контактов в разъеме на магните и на самой катушке (кстати, довольно грязные оказались), покупка специальных переходников - дубликаторов разъема, установка их стационарно на разъемы на магните. Теперь все катушки включаются в них, а не в "родные" разъемы магнита - и изнашиваются от постоянных включений-отключений теперь переходники, которые легко заменить. Для разъемов катушек также купили штыри - направляющие, которые закручиваются вместо трех штатных винтов и пластиковые клипсы-съёмники, чтобы разъем катушки не шатать при отключении (на фото)

Lenin666Дата: Понедельник, 28.Янв.2019, 15:15 | Сообщение # 11
Стажер
У вас сообщений: 13
Нелучевые виды диагностики
На заявках
Российская Федерация

Кострома
Такие же проставки скоро приехать должны, в них смысл то есть вообще?

Карфаген должен быть разрушен!!!!

KVIДата: Понедельник, 28.Янв.2019, 17:59 | Сообщение # 12
Техник
У вас сообщений: 389
МРТ
На заявках
Российская Федерация

Елец
Цитата Lenin666 ()
в них смысл то есть вообще?

Конечно. Вот износятся разъёмы от постоянного перетыкания катушек. С "проставками" достаточно их заменить на новые. А без них менять весь "хвост" от PICU до coil int - совсем другие затраты и по деньгам и по времени.


-=Vladimir=-

Lenin666Дата: Вторник, 29.Янв.2019, 13:41 | Сообщение # 13
Стажер
У вас сообщений: 13
Нелучевые виды диагностики
На заявках
Российская Федерация

Кострома
Спасибо, понятненько)

Карфаген должен быть разрушен!!!!

navesДата: Вторник, 29.Янв.2019, 13:43 | Сообщение # 14
Передовик
У вас сообщений: 993
программист
На заявках
Российская Федерация

Москва
А никто не подскажет, где брали проставки и почем?
Можно в личку, спасибо.


Сообщение отредактировал naves - Вторник, 29.Янв.2019, 13:43
