Суть проблемы: - на снимках есть помехи типа "вельвет". Все тесты кроме RF noise проходят. RF noise на bodi выдаёт 5-ть помех ... При этом комнату вылизали до соответствия мануалу (радио не работает ... Старый кнопочный телефон в одном углу показывает одну полоску, но не работает). RF-панель перелопатили, все фильтры работают. При проведении теста програмно отключалось оборудование, не связанное с проведением RF noise ... Пока непонятно помеха из эфира или её даёт сама бочка в комнате ... Или это глюк оборудования ...
"Джинса" или "вельвет", в основном идет от освещения. Для начала, при проведении QA, выключи свет в сканруме и Bore. Если освещение светодиодное - убирай, диммеры и датчики пожарной сигнализации - тоже. Еще помехи идут от предметов на магните (ключи, камешки, скрепки, булавки, монеты и т.п.), а также от незакрепленных балок и станин магнита. При работе градиентов они вибрируют, внося помехи. Если накопились заряды на поверхности магнита - примени EIS, чтобы сбросить. У меня как-то такая проблема на Symphony была от работы HDD MRIR. На холодный ПК проблем не было. Как нагреется - "джинса" была как угодно и сколько угодно. Только после замены HDD все стало на свои места. Но это из разряда "1 случай на миллион". Имеется ли Инъектор в сканруме или другая аппаратура? Любой AC/DC преобразователь - потенциальный источник помех.
Сообщение отредактировал degai - Вторник, 17.Ноя.2020, 14:58
Свет и провода удаленны из комнаты полностью Снимали поле делали шимирование..нашли только один рубль и ключик от ящика EIS, пожалуйста поподробней что это и где....хотя помиться какой то тест на статику проводили все норм... в комнате кроме бочки сейчас ничего нет....что Важно помеха кратна 50кГц ...подмена произведена- приемника..модулятора ..синтезатора ..RFpa . а MARS (MRIR) был проверен путем подмены....
Правильно ли я понимаю, что вы отключали только программно (т.е. маскировали) оборудование, которое может производить радиочастотный шум? Если так, то, на мой взгляд, довольно сомнительный подход т.к. то самое искомое "шумящее" оборудование (если все-таки сосредоточится на внутреннем источнике помех) остается запитанным. Ведь не факт, что шум генерируется только в момент непосредственной работы. Он может быть и в режиме ожидания. Например, частота синхронизации градиентных усилителей присутствует в них даже в режиме простоя. Если она пролезает через драйверы (утечка в теплообменнике и пр.), то неизбежно наводится на градиентные кабели.
"...из комнаты..." - значит стационарный вариант. Помеха кратная 50 Гц наводит на мысль о плохом заземлении. Возможно используется рабочее заземление (либо защитное заземление здания) вместо своего выделенного контура заземления. Разница в несколько Ом при неисправной/сбойной подключенной к шине какой-либо электроустановки может давать наводку чувствительному аппарату Essenza по заземляющей шине.И необязательно, что клетка Фарадея работает на все 100%, при некотором R_заземления она сама становится антенной... Для исключения помех делается свой контур заземления (<2 Ом) и кроме магнита (оборудование + клетка Фарадея) к контуру ничего более не подключается. Так что, возможно Вам повезло, что пропадание помехи - это не включенная электроустановка, подключенная к тому же заземлению. Еще, как вариант, подозрение на вентиляцию в помещении, возможно она бездействовала при Вашей проверке.
Дата: Четверг, 26.Ноя.2020, 00:56 | Сообщение # 15
Стажер
У вас сообщений: 5
инженер
На заявках
Российская Федерация
Самара
Ну да, ну да... кило я-то и не заметил...
В принципе, суть проблемы не меняет, от заземления тоже оЧЧЧень много зависит, сталкивался ... Кстати, вспомнился случай у меня, несколько лет назад - периодически, два раза в год лезла помеха в течении длительного времени, потом вдруг исчезала, потом появлялась вновь. Оказалось, что неподалеку работали радиопередающие устройства силовых структур на близкой частоте. Видно в одном из периодов смены рабочей частоты они выбрали частоту, близкую к 63 МГц, пришли к нам с претензиями, чтобы мы ушли с данной частоты, т.к. мешаем их работе. Были некоторые трения и недопонимания... В итоге, они поменяли свои рабочие частоты - больше помех я не наблюдаю. Вот так, чисто случайно, был обнаружен источник периодических помех... Может и в Вашем случае пропажа аналогична...
В мобильной версии, слово "комната" не приживается из-за своих размеров... обычно величают "скан-рум", "магнит", "томограф"...
Дата: Четверг, 09.Июн.2022, 07:04 | Сообщение # 19
Стажер
У вас сообщений: 24
Инженер по ремонту медтехники
На заявках
Российская Федерация
Симферополь

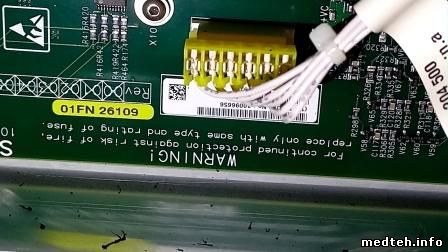

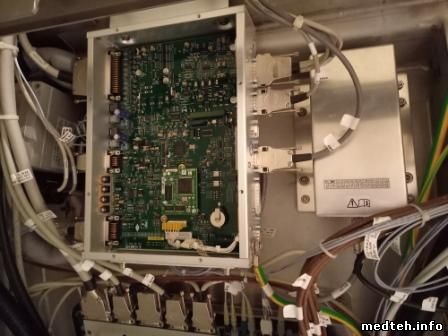

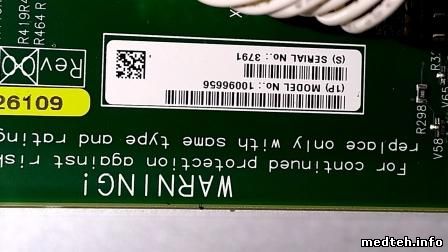

Добрый день, всем! Кто-нибудь подскажет, где можно приобрести плату с МР томографа MAGNETOM ESSENZA, А Tim+DotSystem (производства Siemens). Судя по всему, эта плата (MSUP) "мозги" аппарата. На ней сгорела микросхема J43 (выгорел корпус). Или хотя бы узнать маркировку микросхемы и попробовать её заменить.
Дата: Четверг, 09.Июн.2022, 07:05 | Сообщение # 20
Стажер
У вас сообщений: 24
Инженер по ремонту медтехники
На заявках
Российская Федерация
Симферополь
Добрый день, всем! Кто-нибудь подскажет, где можно приобрести плату с МР томографа MAGNETOM ESSENZA, А Tim+DotSystem (производства Siemens). Судя по всему, эта плата (MSUP) "мозги" аппарата, на ней сгорела микросхема J43 (выгорел корпус). Или хотя бы узнать маркировку микросхемы и попробовать её заменить. .
