Форум медтехников » Медицинское оборудование (тех. разделы) » Компьютерные и магниторезонансные томографы » МРТ Harmony ф.Siemens (Не загружается PALI система на МРТ Harmony)
МРТ Harmony ф.Siemens
andreyyurДата: Вторник, 11.Дек.2012, 19:30 | Сообщение # 1
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва
Добрый день.

Не загружается PALI система на МРТ Magnetom Harmony.
При этом ни монитор над столом не работает ни кнопки управления (ни включение света, ни включение вентиляции, ни управление столом).
При запуске тестов выдаются ошибки:
- Тестирование PTAB: I2C Power Supply failure
- Тестирование MSUP: Supervision 40 V failure

Может кто подсказать с чем это может быть связано. Может есть соответствующие схемы?

Заранее спасибо!

KVIДата: Вторник, 11.Дек.2012, 20:12 | Сообщение # 2
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация

Елец
Посмотри для начала наличие всех питаний на PTAB.
Желательно приложить фото MSUP. Посмотрим, что там за светодиоды индицируют.

andreyyurДата: Вторник, 11.Дек.2012, 21:13 | Сообщение # 3
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва
Никогда ранее не лазил в PTAB. Где там питание необходимо замерить?
На счет фото сейчас пробуем организовать

vfДата: Вторник, 11.Дек.2012, 21:33 | Сообщение # 4
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

I2C Power Sup¬ply Reports a malfunction of the I2C bus interface of the A5132 power supply ok

Power-on-Reset via F15 (PCA

vfДата: Вторник, 11.Дек.2012, 21:34 | Сообщение # 5
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

слева внизу (снять боковую стенку)

andreyyurДата: Вторник, 11.Дек.2012, 22:00 | Сообщение # 6
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва

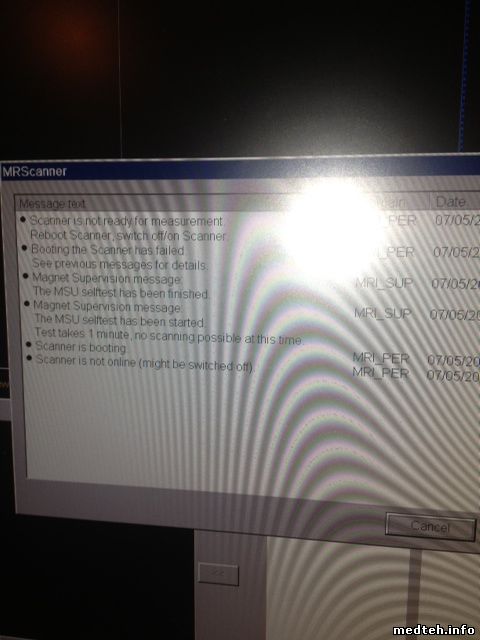

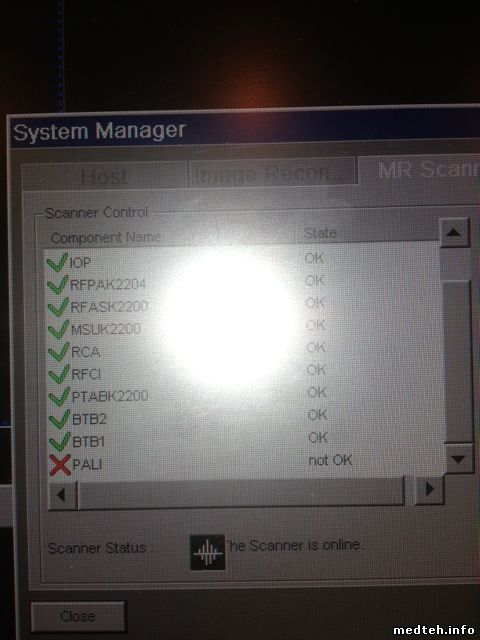

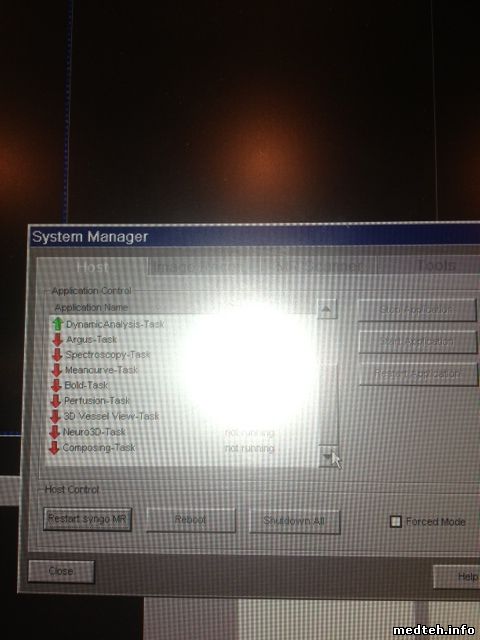

Фото прикрепляю

andreyyurДата: Вторник, 11.Дек.2012, 22:05 | Сообщение # 7
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва
Quote (vf)
I2C Power Sup¬ply Reports a malfunction of the I2C bus interface of the A5132 power supply ok

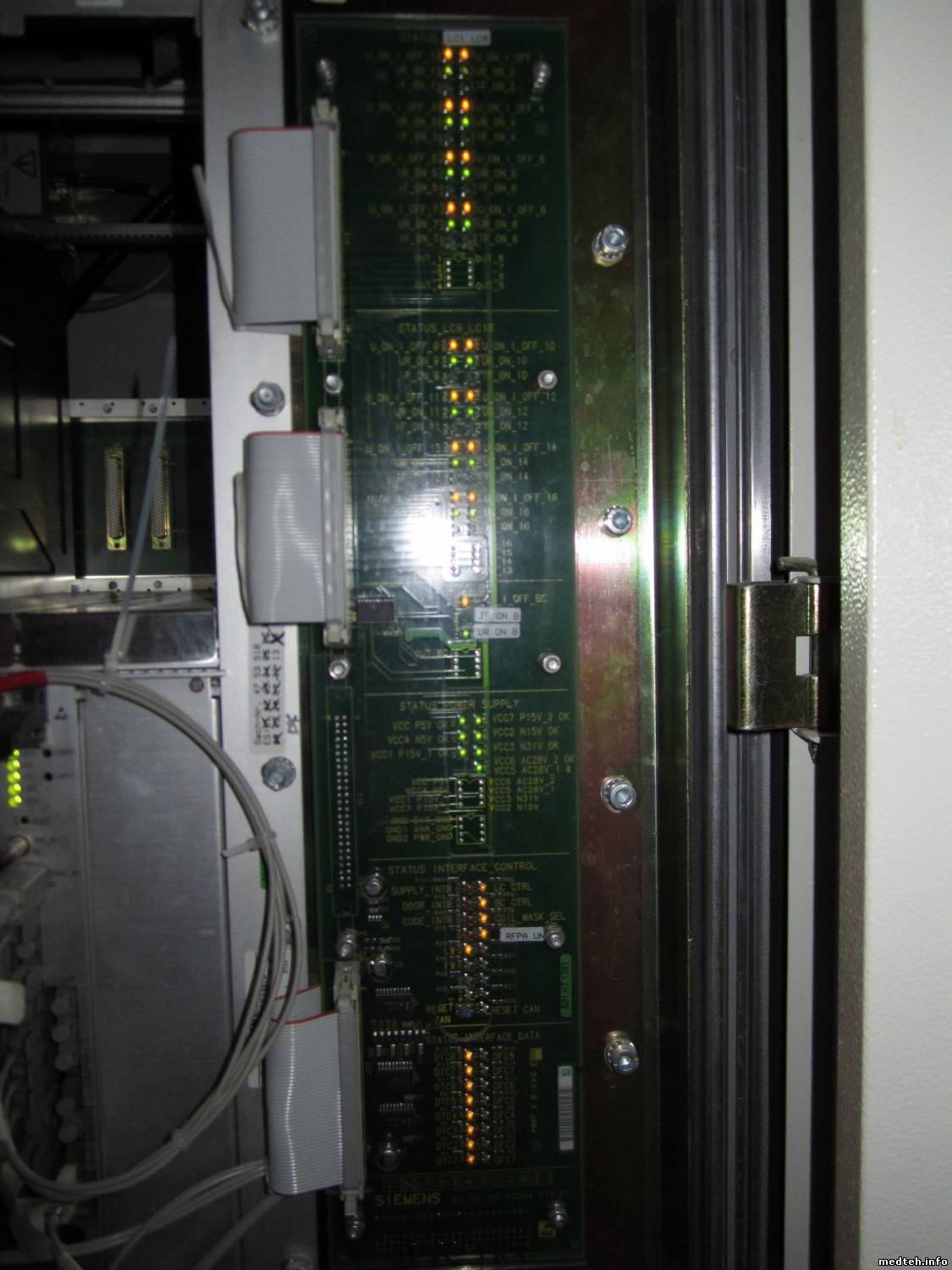

На А5132 плате все индикаторы горят зеленым...

andreyyurДата: Вторник, 11.Дек.2012, 22:21 | Сообщение # 8
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва

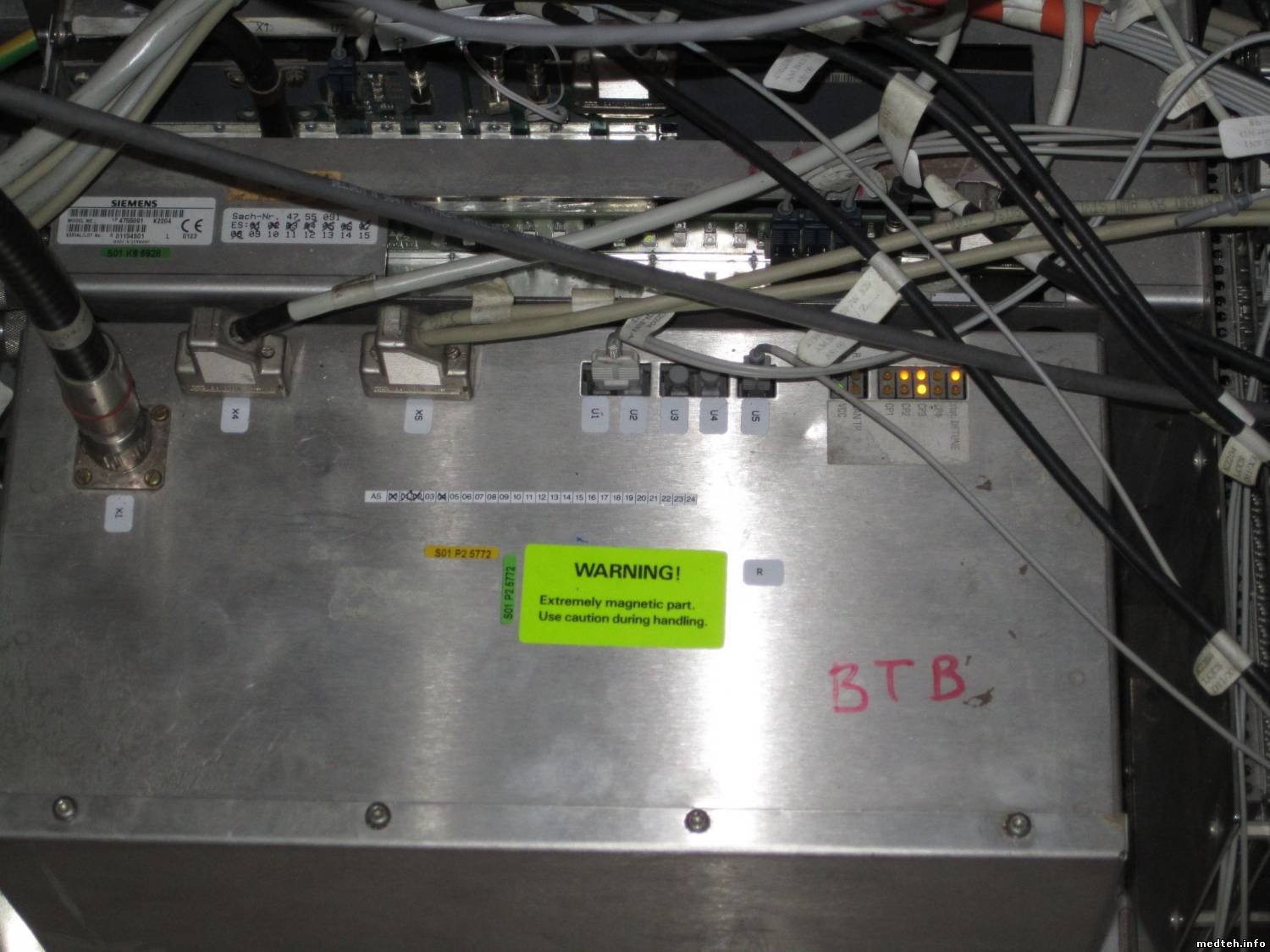

Еще горят красным 3 из 4х индикаторов на модуле А514. Фото прилагается

KVIДата: Вторник, 11.Дек.2012, 23:05 | Сообщение # 9
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация

Елец
Я просил фото MSUP (Magnet Supervision) - это блок, что уровень гелия измеряет.
514-ый у тебя в спящем режиме (sleep mode). Поэтому 3 красных и горят.
А вот по поводу ошибки I2C Power Supply failure vf, правильно написал: TSG говорит, что на интерфейсе I2C нет питания. За это питание отвечает блок 5132. Поэтому рекомендуется в нем проверить предохранитель F15 на 0,8 AT , который стоит по напряжению +10.5V_DC_PMU.Проверитьь его можно на контрольной точке A5132-X6. А обеспечивает он питанием:PMU converter A5181, PMU radio

andreyyurДата: Вторник, 11.Дек.2012, 23:20 | Сообщение # 10
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва
Quote (KVI)
Я просил фото MSUP (Magnet Supervision) - это блок, что уровень гелия измеряет.
514-ый у тебя в спящем режиме (sleep mode). Поэтому 3 красных и горят.
А вот по поводу ошибки I2C Power Supply failure vf, правильно написал: TSG говорит, что на интерфейсе I2C нет питания. За это питание отвечает блок 5132. Поэтому рекомендуется в нем проверить предохранитель F15 на 0,8 AT , который стоит по напряжению +10.5V_DC_PMU.Проверитьь его можно на контрольной точке A5132-X6.

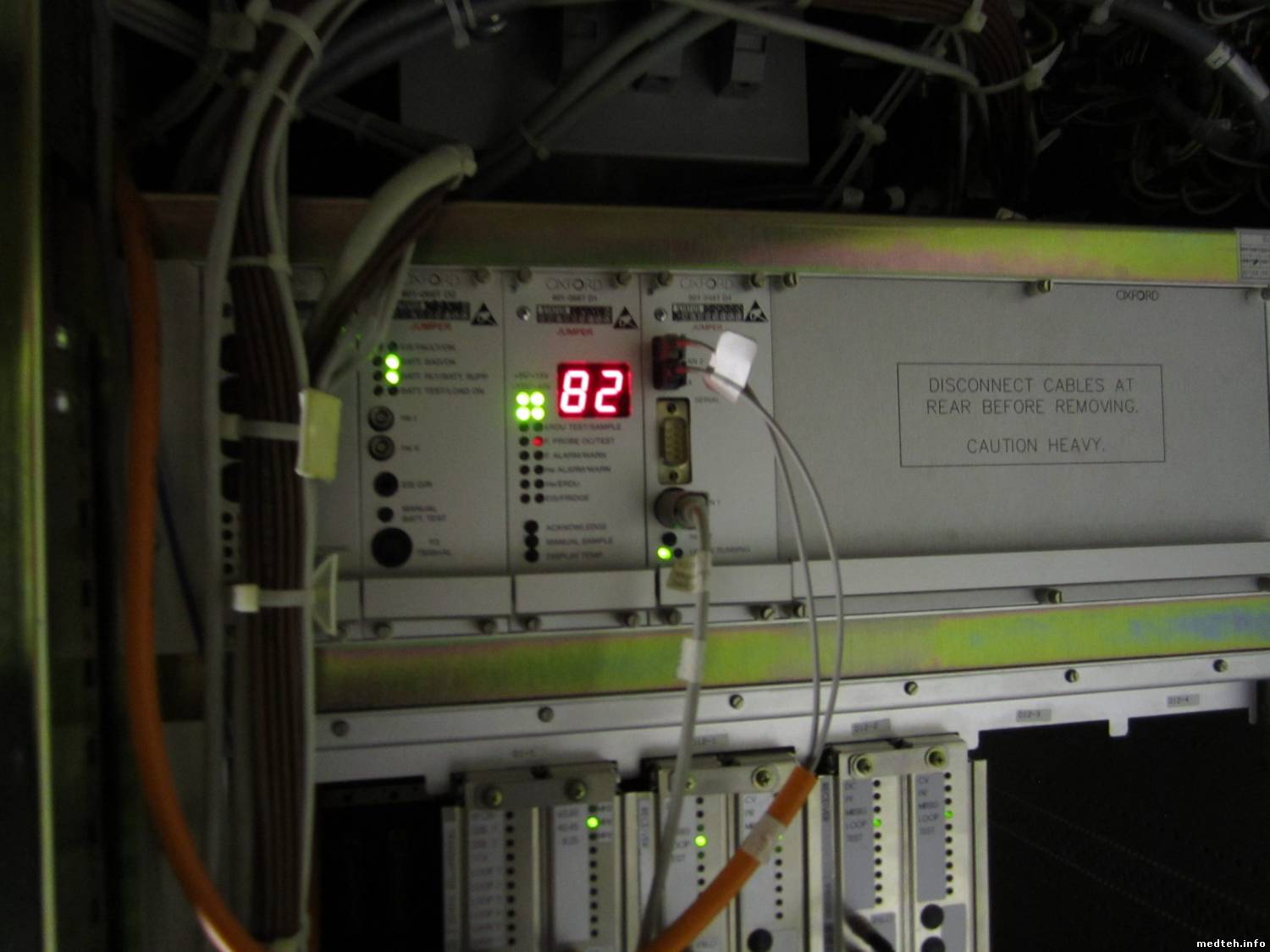

Фото выкладываю.
На Х6 напряжение 13.5 В.


Сообщение отредактировал andreyyur - Вторник, 11.Дек.2012, 23:21

KVIДата: Вторник, 11.Дек.2012, 23:42 | Сообщение # 11
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация

Елец
Quote (andreyyur)
Фото выкладываю. На Х6 напряжение 13.5 В.

На фото криминала не вижу. А вот про напряжение написано, что должно быть 10.5В. 13,5 там тоже есть. Может контрольная точка и не Х6. Вытащи блок и проверь ВСЕ предохранители на плате. А еще лучше вдобавок передёрни все платы в этой корзине - может плохой контакт с задней панелью.
Кстати , вот что пишет TSG потвоей ошибке:
I2C bus interface malfunction on power supply A5132. The
power failure monitoring of some of the voltages of the
A5132 power supply is processed via the I2C bus interface into the table. If no power supply is recognized after the load-ware restart, an error is reported.
Possible sources of errors: malfunctions via the measure-ment mode during loadware restart; a defect in power supply
A5132; an error in the signalpath of the bus (backplane A5152); an error on controller A5140 (in connection with other errors); massive malfunction of the entire I2C bus (in connection with other errors).Possible consequences: incor-rect report of power failure; table no longer operable; display malfunction.

andreyyurДата: Вторник, 11.Дек.2012, 23:51 | Сообщение # 12
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва
Quote (KVI)
На фото криминала не вижу. А вот про напряжение написано, что должно быть 10.5В. 13,5 там тоже есть. Может контрольная точка и не Х6. Вытащи блок и проверь ВСЕ предохранители на плате.


Все предохранители проверил - все целы... копаем дальше...


Сообщение отредактировал andreyyur - Вторник, 11.Дек.2012, 23:56

andreyyurДата: Среда, 12.Дек.2012, 00:58 | Сообщение # 13
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва
Quote (andreyyur)
интерфейсе I2C


Что это за интерфейс I2C?

andreyyurДата: Среда, 12.Дек.2012, 02:51 | Сообщение # 14
Стажер
У вас сообщений: 11
Пользователь
OFFлайн
Российская Федерация

Москва
И что может означать при тестирование ошибка:
1. MSUP Status: MSUK2200
- Supervision 40 V = fault
?


Сообщение отредактировал andreyyur - Среда, 12.Дек.2012, 06:07

DRAG777Дата: Вторник, 05.Июл.2016, 20:36 | Сообщение # 15
Заглянувший
У вас сообщений: 1
врач
OFFлайн
Украина

Киев
Не загружается PALI система на Siemens magnetom symphony 1.5t


DRAG777

Trance0idДата: Среда, 06.Июл.2016, 09:21 | Сообщение # 16
Стажер
У вас сообщений: 6
Инженер
OFFлайн
Российская Федерация

Воронеж
DRAG777, Вытащите все локальные катушки изх разъёмов, поставьте стол пациента в home position, выключите и включите систему. Смотрите в тойке CCA и на магните все красные светодиоды, сигнализирующие об ошибках. Можете фото сюда прислать. Вариантов масса. Начиная от плохого контакта.
