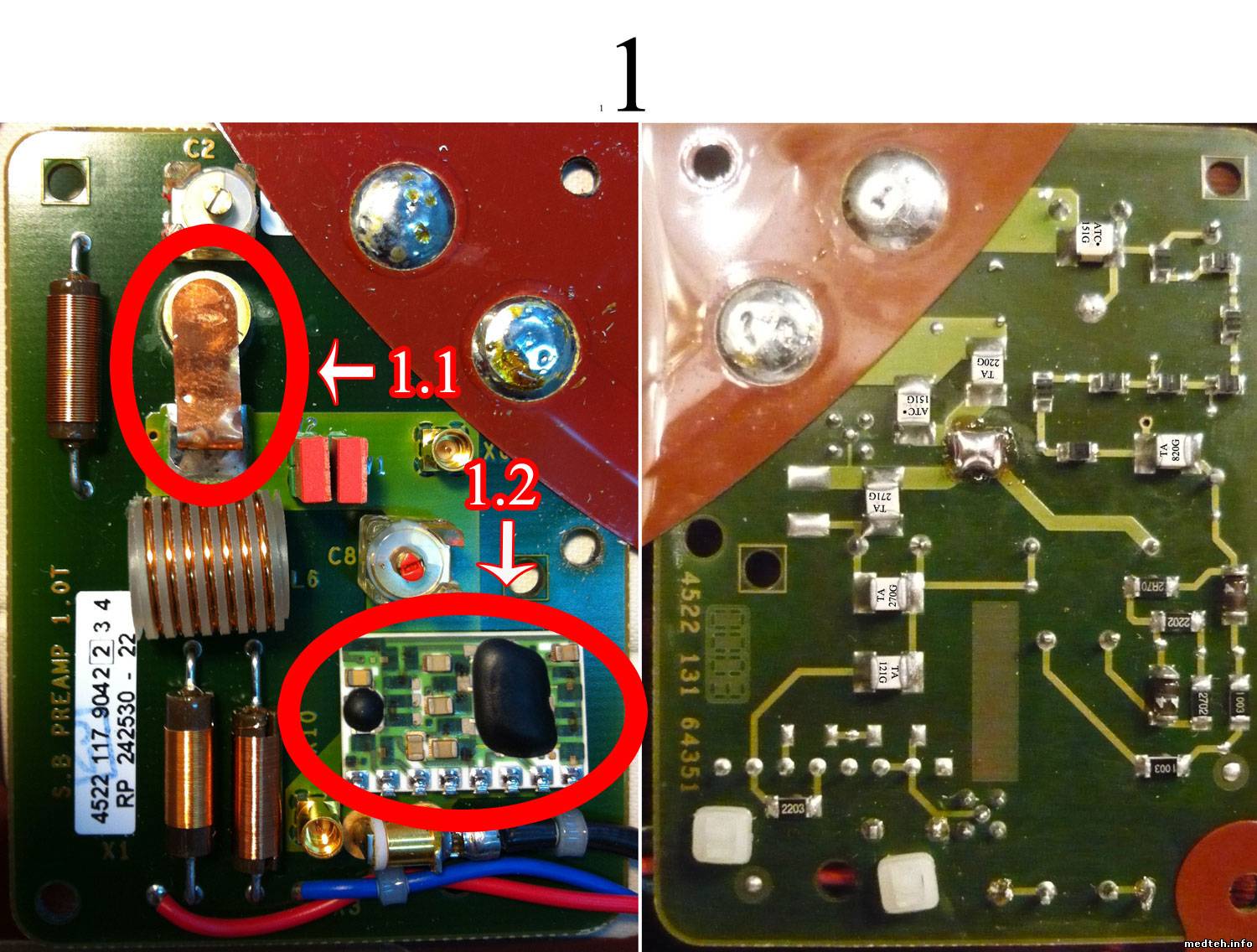

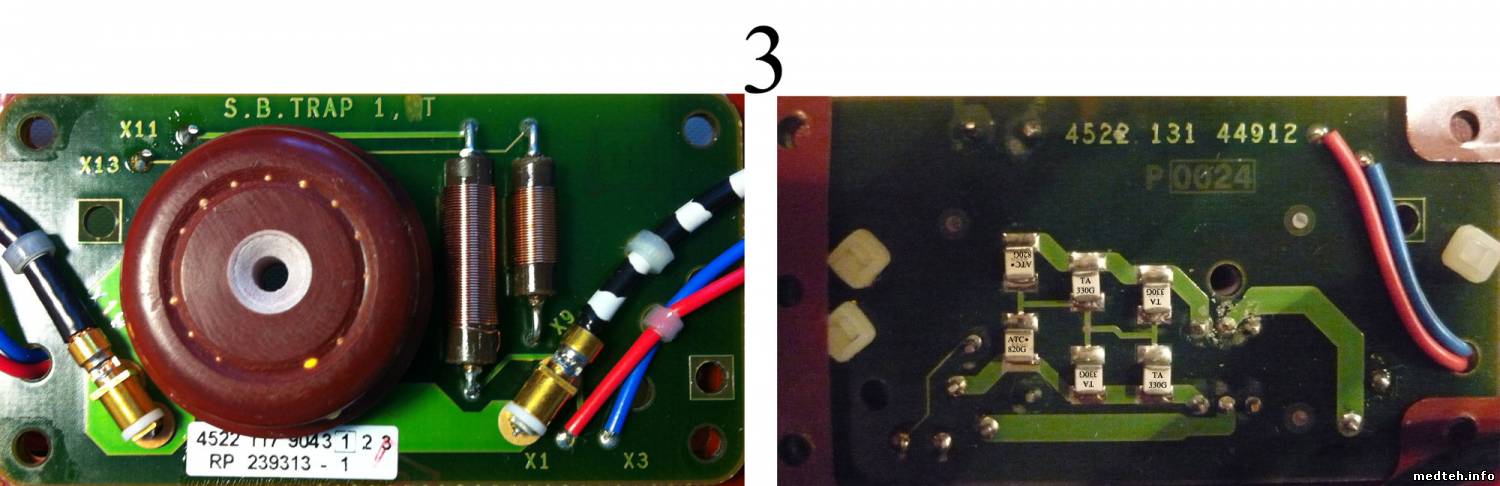

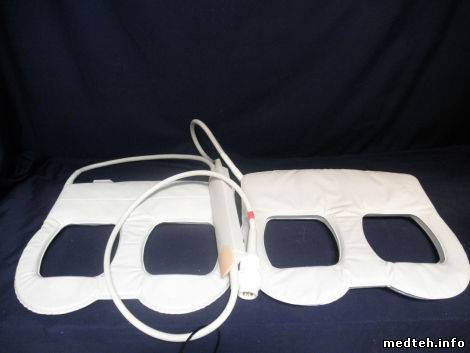

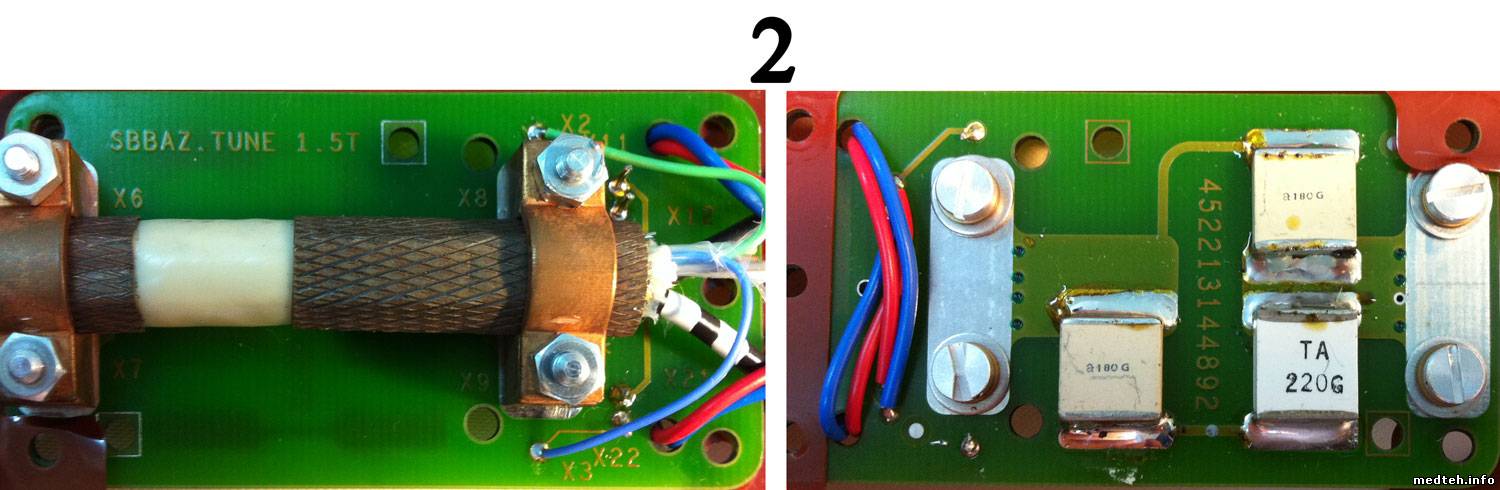

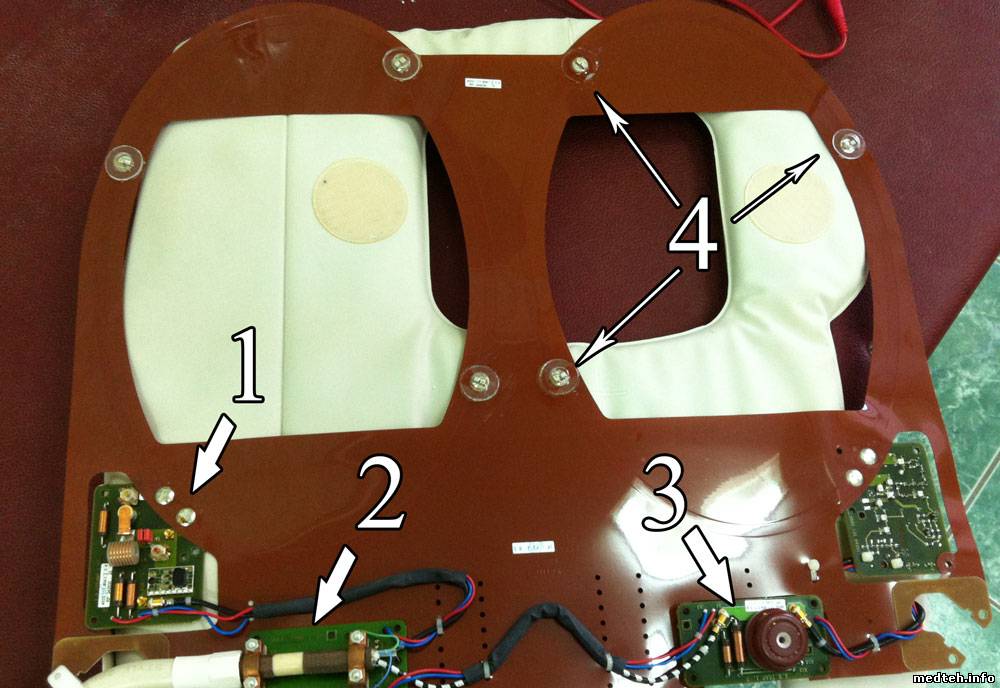

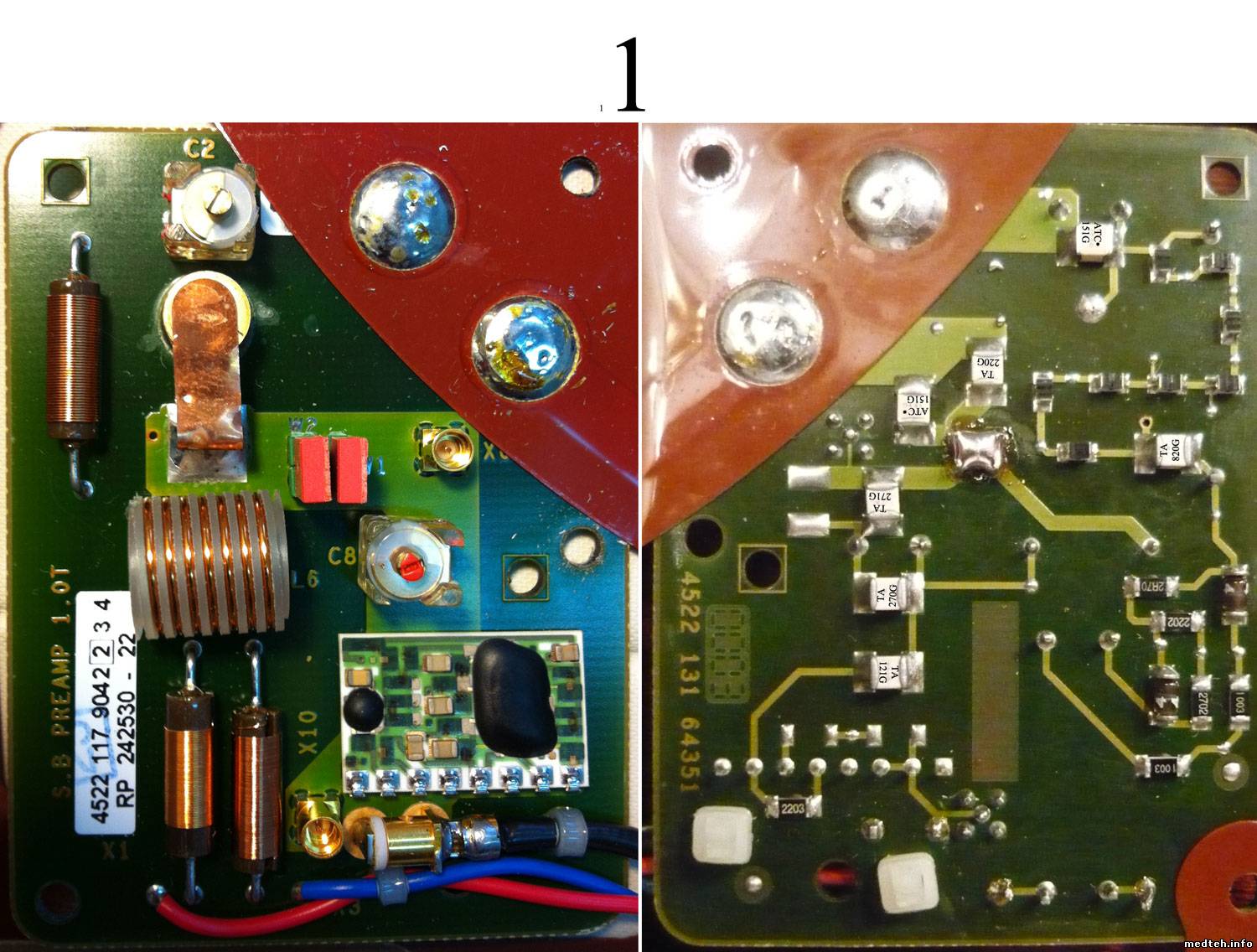

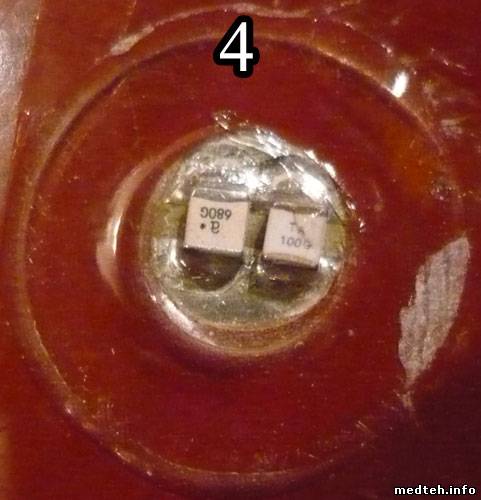

Имеется полурабочая и вскрытая катушка PHILIPS SYN BODY COIL 1.0T от мобильного аппарата Philips Intera NT 10T. Сегмент 1,2 ошибка при попытке теста (10540 Cannot determine optimum RF power). В сегменте 3,4 работает только часть 4 (судя по тестам на body phantom). Прошу помочь в идентификации электронных компонентов. И в способах диагностики плат на предмет нахождения и замены неисправных элементов. Какие чаще всего выходят из строя? На фото обозначил цифрами элементы. Меня озадачили элементы на фото 1 промаркированные:ATC151G, TA220G, TA271G, TA820G,TA121G, TA270G. фото 2: a180G, TA220G. фото 3: ATC820G, TA330G, элемент корпус из коричневого материала цилиндрической формы с отверстием в середине, имеет шесть выводов. Фото 4: a680G, TA100G.
Возможно кто то занимается ремонтом катушек буду благодарен за советы и рекомендации.
Дата: Воскресенье, 10.Фев.2013, 00:14 | Сообщение # 2
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация
Елец
Цитата (recscon)
элемент корпус из коричневого материала цилиндрической формы с отверстием в середине
Своеобразный трансформатор. Всё остальное перечисленное - керамические конденсаторы. Обычно из строя выходят либо PIN диоды (на плате предусилителя элемент с припаяным сверху медным контактом), либо микросборки на керамической плате. А также прозвонить на предмет замыкания конденсаторы на фото 4. Не забываем про плату драйвера в объединительной "коробочке".(Для проверки можно просто перекоммутировать каналы в ней).
Дата: Воскресенье, 10.Фев.2013, 00:15 | Сообщение # 3
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
OFFлайн
Российская Федерация
Воронеж
Почти все белые "кубики" должны быть керамическими многослойными конденсаторами - MLC. Судя по логотипу, как минимум некоторые из них производства ATC - American technical ceramic. Вот соответствующий раздел их сайта http://www.atceramics.com/Capacitors/3/Multilayer-Capacitors G - класс точности 2%, цифры означают емкость, вообще зависят от линейки и описаны в даташите. Рабочее напряжение до нескольких киловольт. Я бы для уверенности выпаивал и промерял. В общем-то, достать их в РФ возможно даже не у одного дилера (напр. http://www.etsc.ru ), но недешево (их не поштучно продают) и не очень быстро. Коричневый бублик - я хз. Судя по форме, паре коаксиалов непосредственно рядом, и слову trap, я бы предположил, что это какой-то индуктивный элемент, возможно, фильтр. Все, что доводилось чинить в катушках - обрывы или пробои. Если все элементы по отдельности в норме, а работать катушка не хочет, то вам нужен человек с опытом, который понимает в этих конструкциях. Там достаточно точно все должно быть настроено. Видите, сколько там подстроечников, залитых краской? Я бы плясал от того, что обычно конструкция 4-канальной катушки состоит из как минимум 4 одинаковых элементов, и проверял сами "лопухи" антенны на обрывы, а всю "обвязку" сравнивал на прозвон с тем элементом, который работает. Опять же, разобрался бы со всеми "хвостами" на предмет обрывов. Если катушка неуправляемая (т.е. нельзя включать-выключать сегменты отдельно) и работает только на прием, то этого может быть достаточно. Мне вот не нравится залитая черным компаундом конструкция из SMDшек на фото 1. Если там мозги и они сдохли, то все довольно грустно.
Сообщение отредактировал FedorM - Воскресенье, 10.Фев.2013, 00:20
Дата: Воскресенье, 10.Фев.2013, 00:22 | Сообщение # 4
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация
Елец
Цитата (FedorM)
Если там мозги и они сдохли, то все довольно грустно.
Мозгов там нету - банальный радиочастотный предусилитель.Причем довольно широкополосный. Так как маркировка была одинаковая как для 1Т, так и для 1,5Т. Достать его практически невозможно.По крайней мере мне не удалось (только с "битья"). Знаю энтузиастов, которые делали аналог на дискретных транзисторах (правда для Сименса). Говорят, что работает не хуже оригинала.
Дата: Воскресенье, 10.Фев.2013, 00:29 | Сообщение # 6
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация
Елец
FedorM, А зачем складывать? 4 независимых канала. Синерджи работает с 5-ю каналами одновременно (6 канальный АЦП). Сейчас точно схему включения не припомню - надо доку поднимать. Давно с Филипсами не занимался. Естественно, что принципиальных схем производитель не дает. Хорошо, что хотя бы структурную. Но по ней можно догадаться о подключении катушек и прохождении сигнала.
Дата: Воскресенье, 10.Фев.2013, 01:00 | Сообщение # 7
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
OFFлайн
Российская Федерация
Воронеж
KVI, Я в том смысле, что система никак не обрабатывает предварительно сигналы? Ни профиль чувствительности, ничего? Ей пофиг, что принимать: хоть нормальная голова, хоть с задницей пополам на картинке получится, лишь бы номер канала совпал? Их хоть включать-отключать поштучно можно при сканировании?
Дата: Воскресенье, 10.Фев.2013, 09:04 | Сообщение # 8
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация
Елец
Цитата (FedorM)
Их хоть включать-отключать поштучно можно при сканировании?
Конечно. На "бочке" сверху есть блок PFEI в который входит плата "coil interface", которая и занимается подобной коммутацией.Хотя все 5 аналоговых каналов идут по кабелям в тех.комнату на стойку BDAS, где и преобразуются в АЦП из аналога в цифру. Далее поступая на реконструктор. А он сам разбирается (в зависимости от программы сканирования) какой канал из 4-х ему нужен. Но, как правило, используются все 4.
Дата: Воскресенье, 10.Фев.2013, 22:49 | Сообщение # 9
Стажер
У вас сообщений: 15
инженер
OFFлайн
Российская Федерация
Уфа
Ясно чем завтра займусь. Появился вопрос насчет «PIN диода»1.1 и «микросборки на керамической плате» 1.2 на плате предусилителя, как выяснилось "наиболее часто выходящие из строя." 1 Есть ли способ определить характеристиPIN диода на нем полностью отсутствует маркировка. 2 Есть ли способы проверки микросбоки, и схемы сборок аналогов на дискретных транзисторах (пусть даже для Сименса)
Дата: Четверг, 14.Фев.2013, 13:58 | Сообщение # 10
Стажер
У вас сообщений: 15
инженер
OFFлайн
Российская Федерация
Уфа
1. Проверил: 1.1. кабель контакт в норме (коннектор -> driverbox -> ssbaz.tune -> s.b.trap -> s.b.preamp). 1.2. конденсаторы, замкнутых нет. 1.3. Pin диод кажется в норме (проводимость есть только в одном направлении). 1.4. резисторы, однако соответствие номиналу без демонтажа установить проблематично.
2. Попробовал перекоммутировать сегменты в driverbox. В результате сегменте 1,2 заработала часть 2, но изображение очень шумное. Сегмент 3,4 без изменений работает только часть 4. (сегмент 1,2 до перекоммутации при попытке теста сообщал ошибку 10540 Cannot determine optimum RF power). Можно ли сделать вывод, что неисправность именно в s.b.preamp?
Дата: Пятница, 15.Фев.2013, 03:54 | Сообщение # 11
Стажер
У вас сообщений: 9
Инженер
OFFлайн
Российская Федерация
Владивосток
Работоспособность Pin диодов простой прозвонкой не проверить. Для проверки, катушка подключается к магниту и проверяется падение напряжения на них, оно не должно быть ниже 275в. В противном случае Pin диод меняется.
