Форум медтехников » Медицинское оборудование (тех. разделы) » Компьютерные и магниторезонансные томографы » РКТ SOMATOM Emotion 6 SIEMENS (проблема со столом)
РКТ SOMATOM Emotion 6 SIEMENS
navДата: Вторник, 09.Апр.2013, 16:38 | Сообщение # 1
Участник
У вас сообщений: 162
Инженер
OFFлайн
Российская Федерация

Рыбинск
Стол не перемещается в вертикальных направлениях. После нажатия кнопки перемещения стол немного двигается, затем выключается, гаснут кнопки управления, выключаются вентиляторы охлаждения.Через 10 секунд все восстанавливается.
Подскажите что ни будь по этому вопросу.

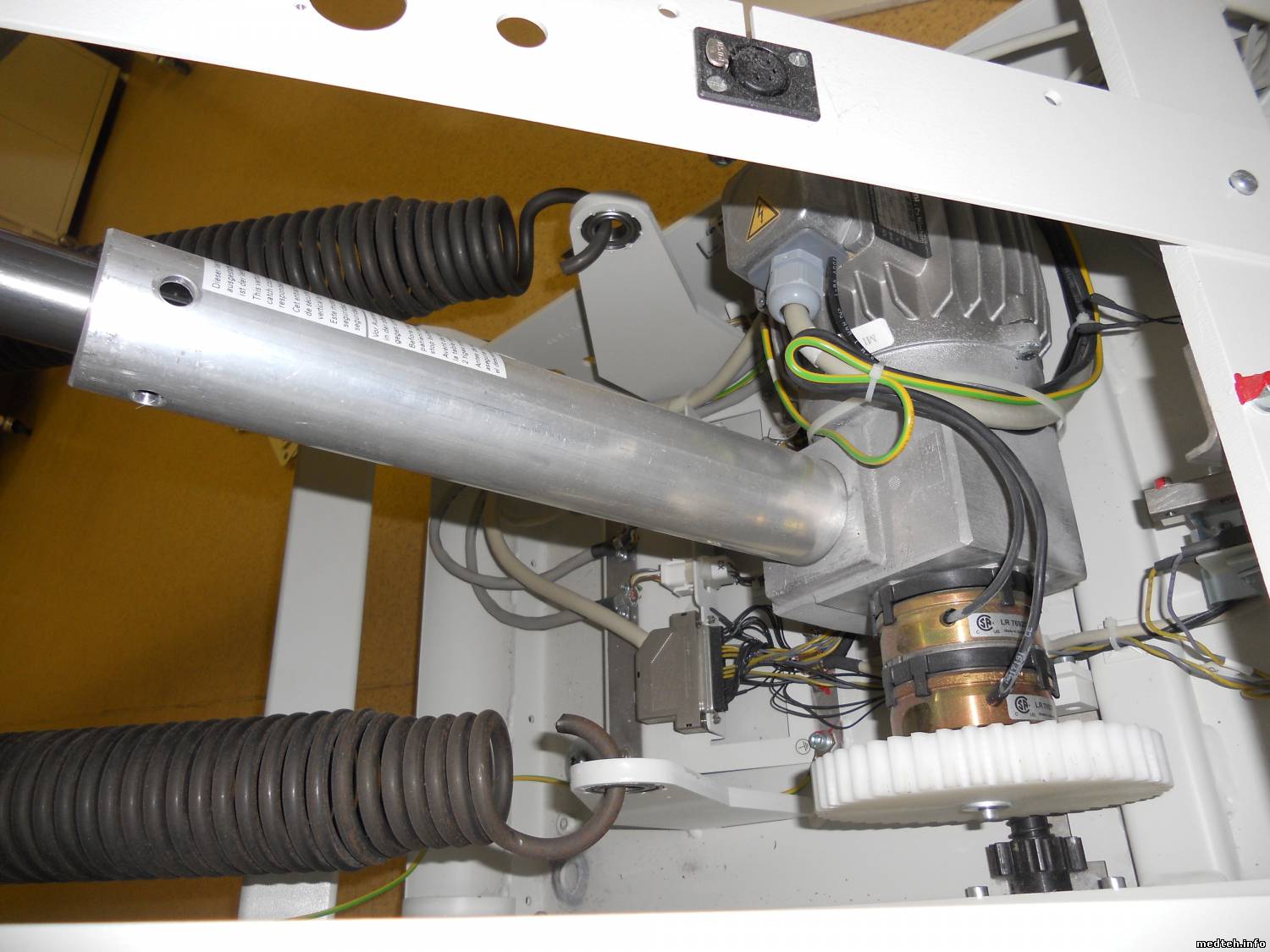

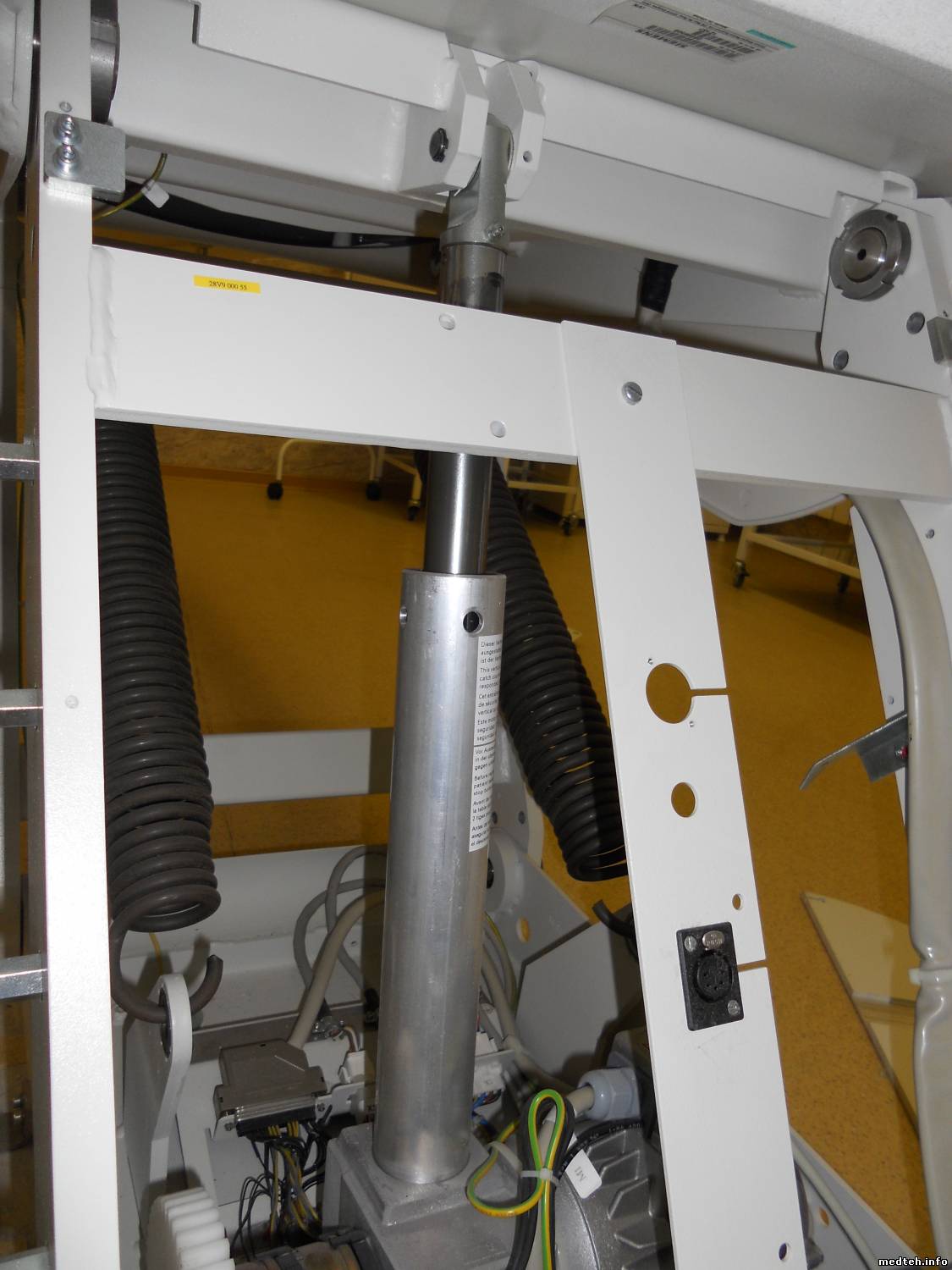

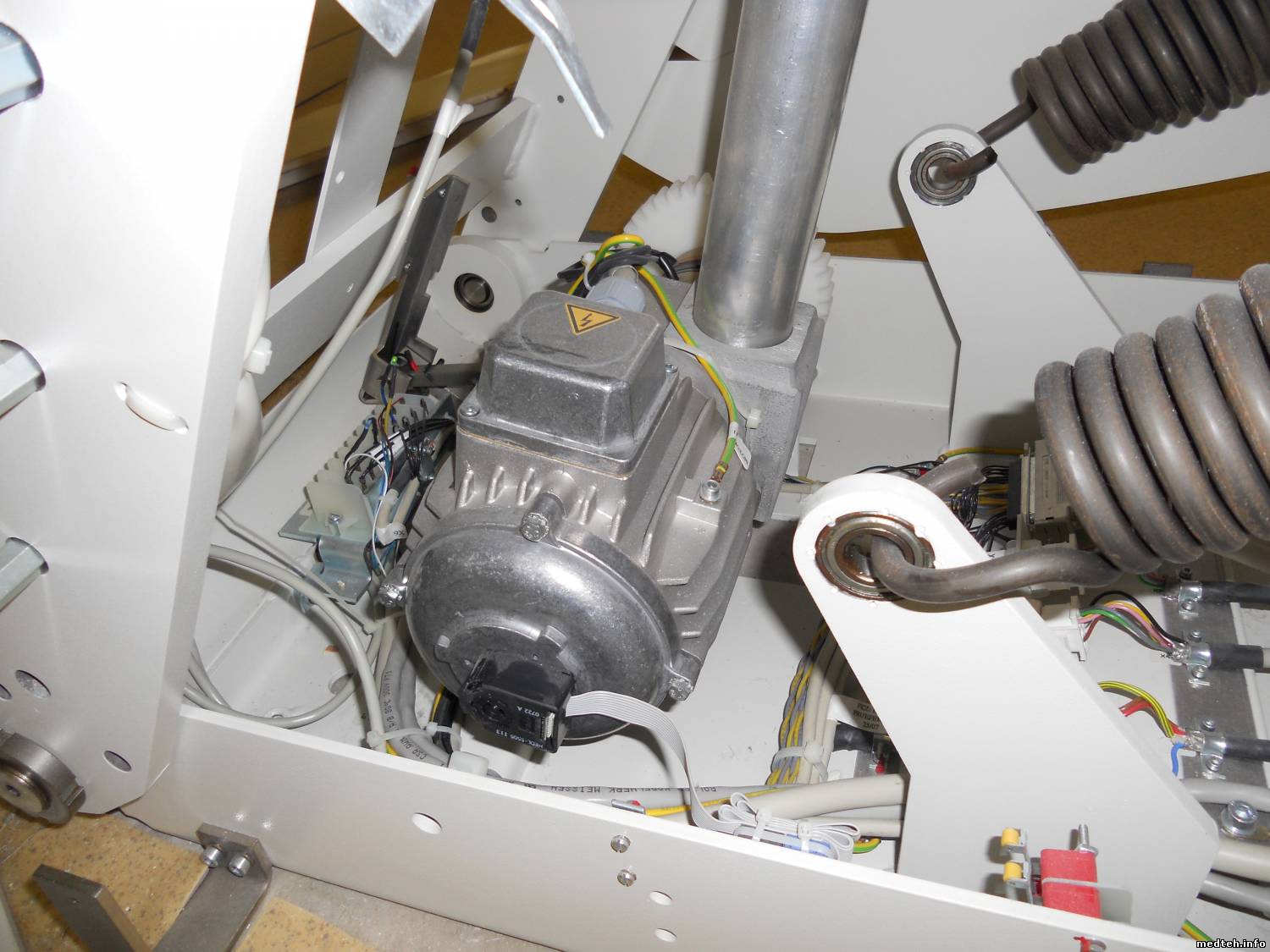

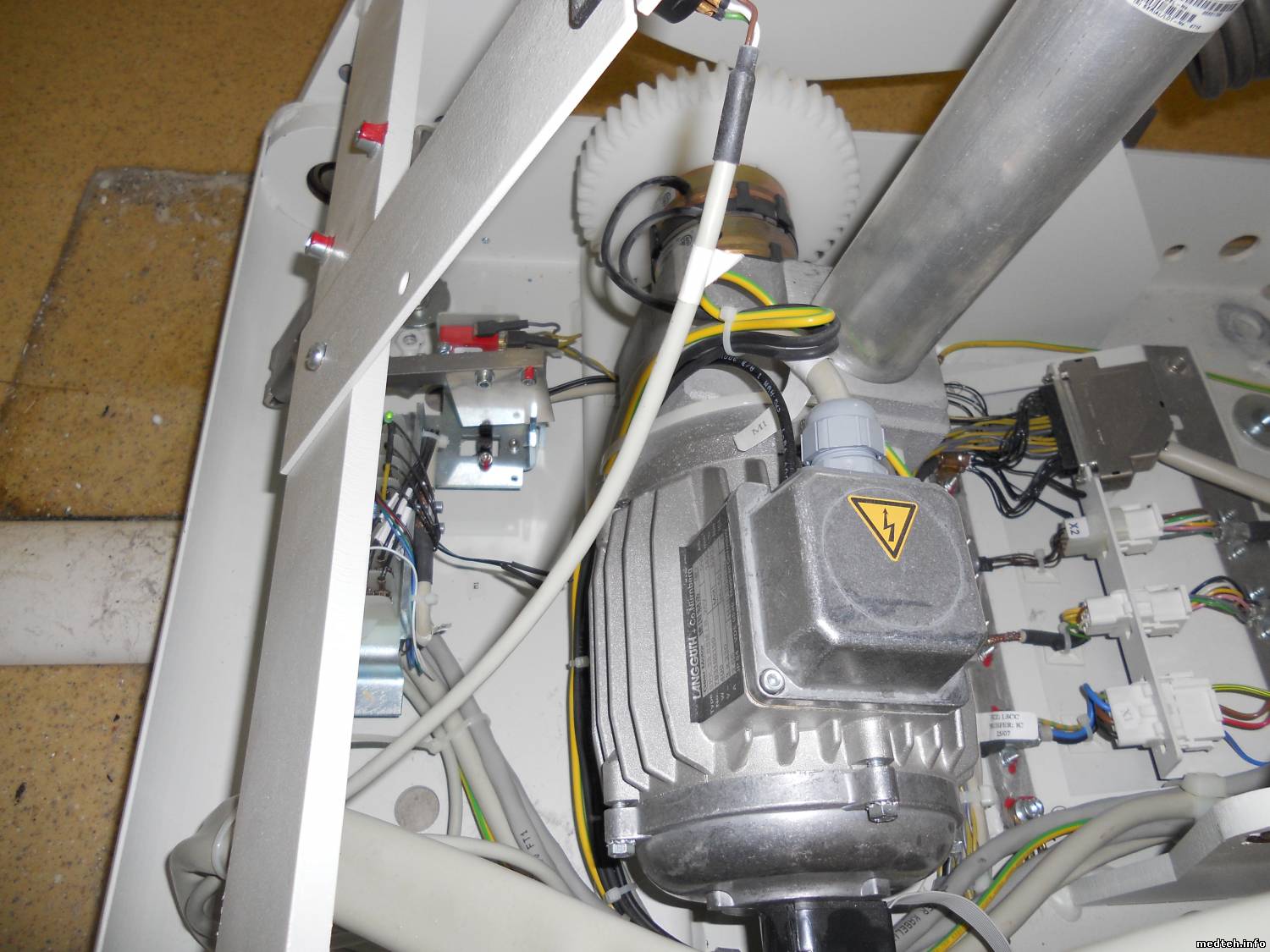

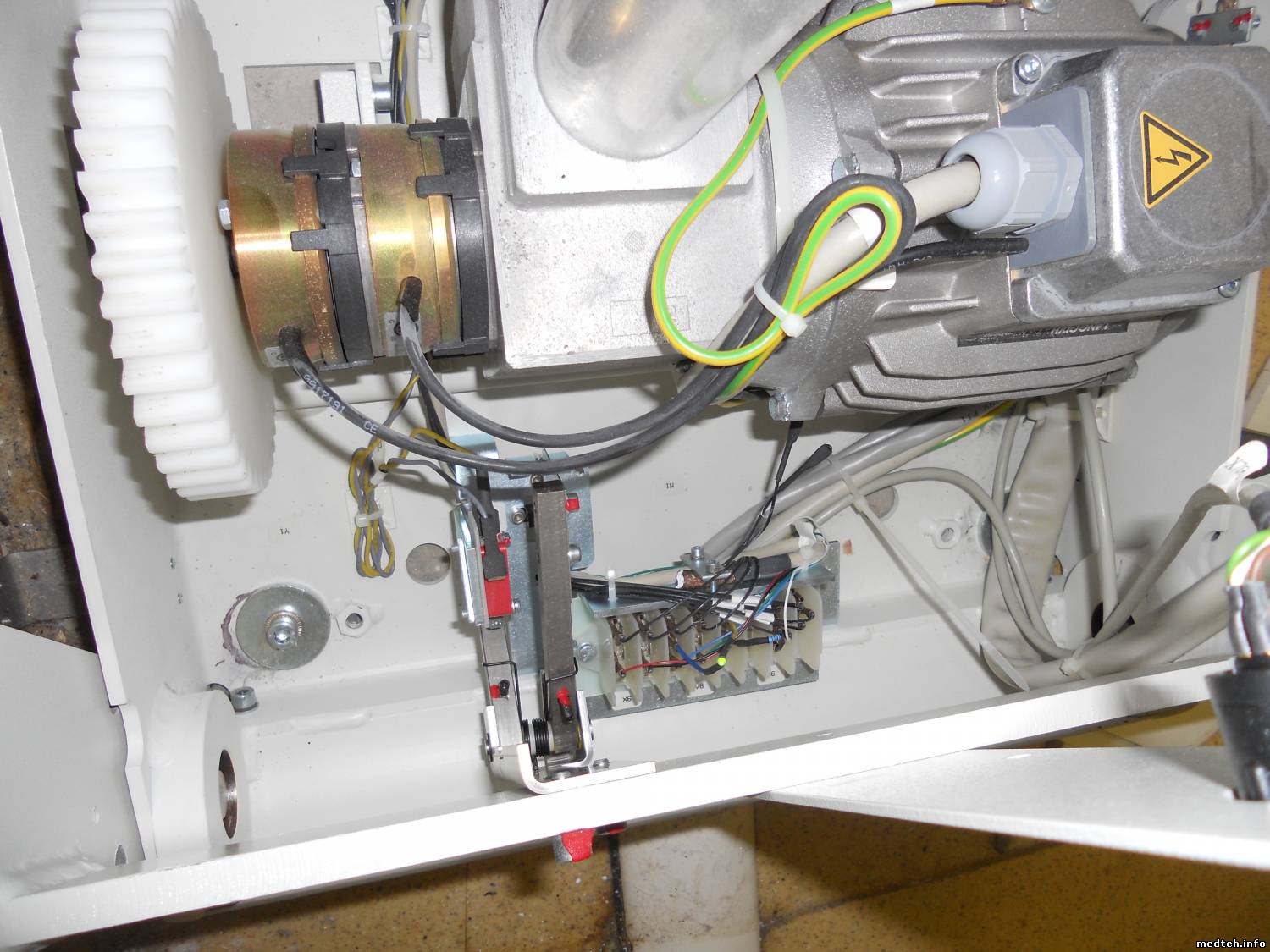

1297022.jpg (152.1 Kb) · 1862739.jpg (172.4 Kb) · 2789548.jpg (150.7 Kb) · 2887559.jpg (125.4 Kb) · 3350348.jpg (176.1 Kb)

navДата: Вторник, 09.Апр.2013, 22:10 | Сообщение # 2
Участник
У вас сообщений: 162
Инженер
OFFлайн
Российская Федерация

Рыбинск
Такая проблема может быть в датчике углового перемещения?

Другого датчика положения стола я не нашел.


Сообщение отредактировал nav - Вторник, 09.Апр.2013, 22:11

FedorMДата: Вторник, 09.Апр.2013, 22:48 | Сообщение # 3
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
OFFлайн
Российская Федерация

Воронеж
Не уверен в модификации стола, конечно, но все же выскажусь.
Если у вас обесточивается стол целиком, то я бы для начала проверил все-таки свичи безопасности - красные концевики (3 шт) или даже стоп репорт контур. Температурный датчик (он тоже есть) за несколько секунд нагреется, думаю, только если у вас мотор сгорел: можно проверить сопротивление обмоток и звякнуть их друг на друга.
Для начала стоит посмотреть, что происходит с 24В на зажимы мотора (они стоят на валу мотора за шестерней, две латунные втулки с клеммами, отпущены при наличии 24В) т.к. они тоже приходят сквозь систему безопасности. На датчик углового перемещения должно приходить 5В питания. Без сигнала с него логично заподозрить аварию и срубиться. Помимо этого, там еще есть какой-то оптический свитч, указывающий на прохождение определенной высоты, с него вроде бы идет 6 проводков в колодке.
И было бы здорово юзерские логи ошибок почитать. Это сильно помогает иногда. Просто ошибка такого сорта едва ли пройдет незарегистрированной.

HWMasterДата: Среда, 10.Апр.2013, 13:30 | Сообщение # 4
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация

USSR
Цитата (nav)
Стол не перемещается в вертикальных направлениях. После нажатия кнопки перемещения стол немного двигается, затем выключается, гаснут кнопки управления, выключаются вентиляторы охлаждения.Через 10 секунд все восстанавливается.


Это гентри уходит в перезагрузку по ошибке.

Посмотрите логи и сообщите что там будет прописано после нажатия.
А еще можете открыть левую ногу и посмотреть как ведут себя драйверы двигателей фирмы LUST.
Ну и фото приветствуются...
А в самом столе почти ни чего нет, кроме концевиков, самого мотора и энкодера.
А как это произошло и что было перед отказом?

navДата: Четверг, 11.Апр.2013, 15:08 | Сообщение # 5
Участник
У вас сообщений: 162
Инженер
OFFлайн
Российская Федерация

Рыбинск

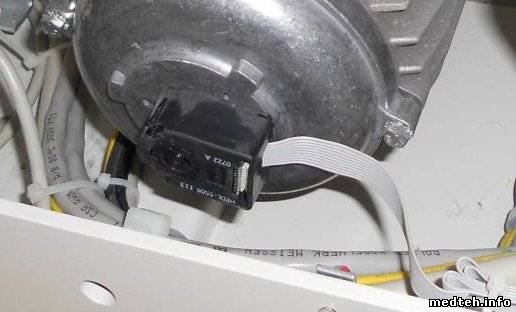

Неисправность определил - энкодер! Заказал новый. Вопрос теперь в следующем - его просто установить и все или необходимы какие-то калибровки стола?
Цитата (HWMaster)
А как это произошло и что было перед отказом?

Отказы начались с нижнего положения стола, далее перестал работать во всех положениях. Заметил, что значение уровня стола не изменяется (196). Ошибок и сообщений при этом ни каких. Концевики в порядке, тормоза отрабатывают без проблем. Прозвонил шлейф энкодера - один из проводов овталился. Кстати, этот шлейф единственный подвергается деформации при перемещении стола. Снять энкодер без деструкции диска не получилось. Сейчас аппарат работает без него, стол в одном положении, пациенты забираются с подставки. При вертикальных перемещениях стол ведет себя так-же, ошибок и сообщений нет.

HWMasterДата: Четверг, 11.Апр.2013, 20:22 | Сообщение # 6
У вас сообщений: 165
ENGINEER
OFFлайн
Российская Федерация

USSR
Если я правильно понял, отказал энкодер что стоит на валу двигателя?
А зачем его снимали???
Если проблема в шлейфе... Он где не звонился?
Какой точно тип энкодера?

Обычно имеется два датчика положения абсолютный и относительный...
На валу относительный...
Вроде должен заработать без дополнительной калибровки.

navДата: Четверг, 11.Апр.2013, 20:40 | Сообщение # 7
Участник
У вас сообщений: 162
Инженер
OFFлайн
Российская Федерация

Рыбинск
Цитата (HWMaster)
Он где не звонился?

отломился на самом энкодере в месте пайки шлейфа (звонил от выступающих контактов до разъема)

Цитата (HWMaster)
А зачем его снимали???

впаять шлейф заново, но для этого нужно разобрать энкодер.

Цитата (HWMaster)
Какой точно тип энкодера?

Encoder Line Drivers HEDL-5505 i13

А где может быть другой датчик? Ничего больше не нашел.

FedorMДата: Четверг, 11.Апр.2013, 23:45 | Сообщение # 8
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
OFFлайн
Российская Федерация

Воронеж
Абсолютный - это как раз тот самый оптический свитч (светодиод-зазор-фотоэлемент). Он геометрически прикручивается так, чтобы срабатывать на определенной высоте стола (в его зазор въезжает металлический язычок). Система использует его как ориентир для коррекции показаний энкодера. По крайней мере, раньше было так.
