МРТ Harmony ф.Siemens
refrenДата: Воскресенье, 18.Авг.2013, 14:08 | Сообщение # 1
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Всем привет!
Народ, есть проблема.
Катушка cp extremity отказывается работать - не выходит частота (frequency volume).
Разъём внешне чистый (папа), мама, конечно, "расцарапаная", но внешне целая.

Подскажите методику диагностики?
Предполагаю, надо прогнать тест Local Coil TX Path (interactive/Multi Nuclei)?
Стоит ли разбирать катушку?
Прозвонить всё, что можно и осмотреть целостность проводов?
Вчера катушка работала.
По ощущениям гнездо немного разболтано - вставляется легко, при задевании вываливается.
Сам разъём катушки замотан скотчем (по легенде это помогает катушке держать контакт - раньше уже были такие проблемы с ней).
Подозреваю разъём надо тоже разбирать.

В Troubleshooting Guide и других мануалах про катушку вообще ни слова, на катушки это отдельный мануал?
.

По идее, должно ещё быть обеспечение качества "Quality Assurance", но в мануале катушек нет ...

MPavelДата: Четверг, 05.Сен.2013, 23:37 | Сообщение # 2
Стажер
У вас сообщений: 5
Инженер по ремонту катушек
OFFлайн
Российская Федерация

Тула
Нормально диагностировать катушку можно с помощью специального оборудования и на специальном стенде (естественно разобрав ее). Можно конечно самому открыть ее и прозванивать что попадется, но так чинятся увы процентов 30 неисправностей. Если проблема актуальна могу помочь в данном вопросе.

fred1Дата: Суббота, 07.Сен.2013, 16:10 | Сообщение # 3
У вас сообщений: 545
инженер BeckmanCoulter, Siemens MRT
OFFлайн
Российская Федерация

Анапа
Надо разбирать , ничего сложного... Посмотри целостность предохранителей, там их по всей катушке штук 20 напихано, и в верхней части тоже есть, обязательно проверь целостность балластного сопротивления на 50 Ом(если , что у меня есть 50 $ стоит), ну и когда разберешь прозвони на всякий случай провода... Удачи...

refrenДата: Воскресенье, 08.Сен.2013, 00:15 | Сообщение # 4
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Катушка оказалась рабочая, проверил ее на другом томографе, другая катушка также отказалась работать на моем. Подозреваю что дело либо в разъеме, либо в кабель-трассе. При разборе катушки выяснилось, что в ее разъеме не прозваниваются два параллельных сопротивления, отдельное сопротивление - в норме. (подозреваю эти сопротивления для предварительного обнаружения самой катушки?)

Завтра буду смотреть какие тесты прогнать.

В томографе можно что то руками проверить (прозвонить кабель первого разъема?)
На вскидку что бы долезть до разъемов надо стол пациента снимать?

FedorMДата: Воскресенье, 08.Сен.2013, 01:02 | Сообщение # 5
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
OFFлайн
Российская Федерация

Воронеж
refren, ну тогда Local TX path в первую голову. Но нужен сервисный адаптер.
В принципе, можете для начала, если доки есть, пролезть всю трассу на предмет физического обрыва передающей линии.
Если у вас на этом разъеме, например, флексы через адаптер будут работать, то косячит передача. Это одно расследование.
Если даже чисто приемные откажутся, то более вероятно, что где-то в разъеме проблема, т.к. кабельная линия общая с разъемом №2, спиналка бы отказала. Тогда все еще проще. Стол можно не снимать, даже в 1,5Т все нормально разбирается.
Есть, конечно, ненулевая вероятность, что виновато что-то еще, но это уже потом надо смотреть. Чаще всего самое простое и виновато. biggrin

KVIДата: Воскресенье, 08.Сен.2013, 08:28 | Сообщение # 6
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация

Елец
Если не изменяет память, cp extremity - единственная передающая катушка (не считая боди) поэтому еще дополнительно проверить ВЧ контакт на первом разъёме стола и на фильтр-плате есть реле, переключающее выход RFPA между BODY Coil и cp extremity. Бывает, что подгорают конакты реле.

vfДата: Вторник, 10.Сен.2013, 19:08 | Сообщение # 7
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

Цитата (refren)
надо прогнать тест Local Coil TX Path

Каков результат?

vfДата: Вторник, 10.Сен.2013, 19:09 | Сообщение # 8
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

Цитата (KVI)
Бывает, что подгорают конакты реле.

Да-да, коварная вещь. Но ловится тестами

refrenДата: Вторник, 10.Сен.2013, 22:04 | Сообщение # 9
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Цитата (KVI)
надо прогнать тест Local Coil TX Path


в данный момент в командировке, когда сделаю обязательно отпишусь )


Сообщение отредактировал refren - Вторник, 10.Сен.2013, 22:06

refrenДата: Вторник, 17.Сен.2013, 22:39 | Сообщение # 10
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Оба флекса в первом разъеме работают, следовательно грешить надо на передачу.
Сам разьем я разобрал, осмотрел - внешне ничего необычного.

Цитата (FedorM)
тогда Local TX path в первую голову. Но нужен сервисный адаптер

Сервисный адаптер найти не удалось. Возможно, ли спаять разъем с сопротивлением 50 Ом, есть у кого распиновка? Или там не простая схема? Может, кто подскажет, у кого его можно арендовать в Москве?

Цитата (FedorM)
можете для начала, если доки есть, пролезть всю трассу на предмет физического обрыва передающей линии

Доки, то есть, нет опыта разбора. Под столом есть металлическая коробочка, запаянная металлическими полосками. Сквозь нее проходит кабель катушек, я так понимаю в ней находится предусилитель? Как ее разбирать, если с обоих концов экранированый кабель идет почти в натяг? Сам разьем то я разберу, но он не даст большого эффекта. Уже под столом после «коробочки с предусилителем» кабель уходит в медные коробочки спаянные между собой. Что бы их разбирать, надо все распаивать?

Цитата (KVI)
дополнительно проверить ВЧ контакт на первом разъёме стола

Каким образом? Осциллографом?

Цитата (KVI)
на фильтр-плате есть реле, переключающее выход RFPA между BODY Coil и cp extremity

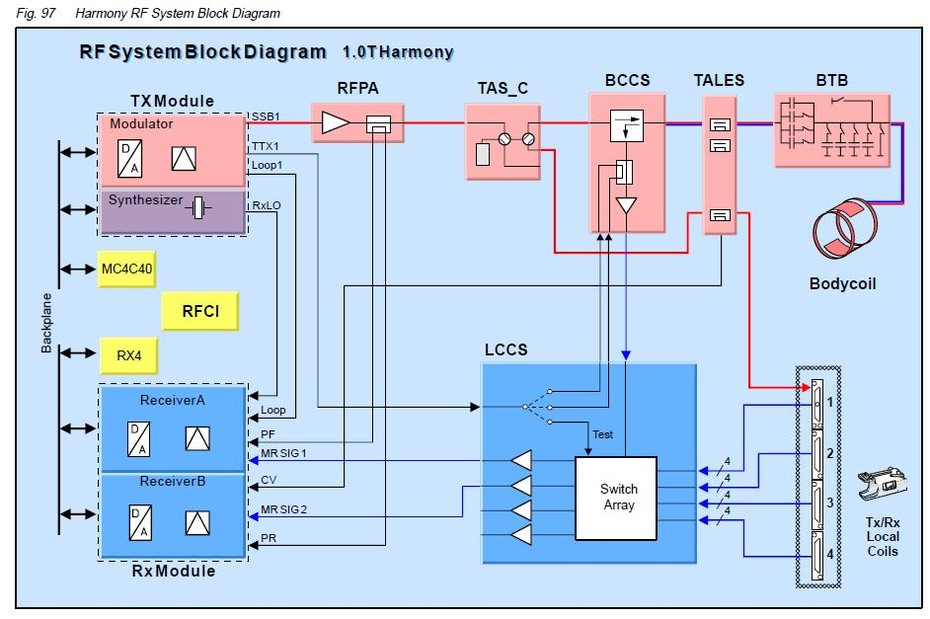

Имеется в виду на фильтр плата между RF-комнатой и щитовой? Так называемый «Misc section»? Как проверить это реле?
Кстати TALES – на русский технический язык это слово переводится как разьем? /слово сказки/рассказ как то не звучит,… каким словарем вы пользуетесь для перевода?
Или это реле TAS_C – но судя по схеме оно до разъемов TALES?


Пока копался с флексами возник следующий косяк: При запуске локалайзера томограф сказал, что не видит реконструктор (снизу экрана написал), при чем сам реконструктор при этом работал, пинговался и все его службы тоже работали. Перезагрузка реконструктора в частности и всего томографа, в общем, ни к чему не привели, вылечил перезеливкой образа на хост. До этого мела место такая ошибка на другом томографе – появилась после перевозки с одного места на другое (томограф мобильный) вылечил в конечном итоге перезаливкой образа на хост и погонял вирусы – доктор веб нашел десяток зверей и удалил. На этом томографе ошибка появилась спонтанно – флешки в него не пихали. Следовательно, дело не в вирусах. У кого-то было подобное?

vfДата: Вторник, 17.Сен.2013, 23:12 | Сообщение # 11
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

Дайте результат прогона теста RFAS (графики)

KVIДата: Вторник, 17.Сен.2013, 23:35 | Сообщение # 12
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация

Елец
refren, Вроде бы и документация у тебя есть, а такие вопросы задаёшь: TALES - Transmit Antenna Level Sensor , TAS - Transmit Antenna Selector (это именно то реле, которое я имел ввиду). Это же абревиатуры.
И картинку правильную привел - все же нарисовано - путь прохождения RF. Читайте Functional - там все расписано: какой блок для чего.
Кстати, как "сломалась" катушка? А то у меня один "инженер" решил контакты на TALES почистить. Только забыл записать какой разъём где был подключен. Результат - не работает cp extremity. Приехали - переткнули кабель в нужный разъём и все заработало :)

AndreyNДата: Среда, 18.Сен.2013, 11:45 | Сообщение # 13
Стажер
У вас сообщений: 29
Инженер
OFFлайн
Российская Федерация

Челябинск
Как вариант отсутствие напряжения 400в для отключения БОДИ КОИЛ, (cp extremity - единственная передающая катушка) у меня такое было на ИМПАКТЕ

vfДата: Среда, 18.Сен.2013, 21:39 | Сообщение # 14
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

Цитата (AndreyN)
напряжения 400в для отключения БОДИ КОИЛ

Скажите, а это в каком блоке?

refrenДата: Суббота, 21.Сен.2013, 19:41 | Сообщение # 15
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Цитата (vf)
Дайте результат прогона теста RFAS (графики)


тест RFAS пройден

фото:
http://cs424717.vk.me/v424717654/24f3/gf0M71CZdGk.jpg
http://cs424717.vk.me/v424717654/2539/vPn759XFoR8.jpg
http://cs424717.vk.me/v424717654/2542/0q3qUjqNAis.jpg
http://cs424717.vk.me/v424717654/254b/65wE2mpABnk.jpg
http://cs424717.vk.me/v424717654/2554/rrcFWORXETU.jpg
http://cs424717.vk.me/v424717654/255d/oKejyPOwHh4.jpg
http://cs424717.vk.me/v424717654/2566/jPsDZ3OvwS8.jpg
http://cs424717.vk.me/v424717654/256f/sLNZq8VnM3A.jpg
http://cs424717.vk.me/v424717654/2578/nq5shlD-P2o.jpg
http://cs424717.vk.me/v424717654/2581/i-vW0E4Ud3g.jpg
http://cs424717.vk.me/v424717654/258a/fgDJQBFw7Cs.jpg
http://cs424717.vk.me/v424717654/2593/DDpPZXHdrJw.jpg
http://cs424717.vk.me/v424717654/259c/8laRMOW1gFU.jpg
http://cs424717.vk.me/v424717654/25a5/NGNxdFcvjy4.jpg
http://cs424717.vk.me/v424717654/25ae/mThE3Q1ALI8.jpg
http://cs424717.vk.me/v424717654/25b7/lUsOgBnvsrs.jpg
http://cs424717.vk.me/v424717654/25c0/vPyTdiCYlOg.jpg
http://cs424717.vk.me/v424717654/25c9/EP1dRYdcRjQ.jpg
http://cs424717.vk.me/v424717654/25d2/HhGNV_0GbPQ.jpg
http://cs424717.vk.me/v424717654/25db/Bim2r5_YNKA.jpg
http://cs424717.vk.me/v424717654/25e4/HATa3AfacmE.jpg
http://cs424717.vk.me/v424717654/25ed/EwS46fSixqU.jpg
http://cs424717.vk.me/v424717654/25f6/N-55H1aQS3I.jpg
http://cs424717.vk.me/v424717654/25ff/f1t6Pp3Va3U.jpg
http://cs424717.vk.me/v424717654/2608/85NfdqGY39M.jpg

Цитата (KVI)
Кстати, как "сломалась" катушка?

сломалась просто - с вечера работала, а на утро отказалась, никто никуда не лазил
(с ней раньше выли какие то проблемы, но уже никто не помнит какого рода)
у нас принцип - работает не трогай

Как мне в конечном итоге локализовать неисправность? Понятно что дело в передаче, но как понять где именно?

vfДата: Суббота, 21.Сен.2013, 21:59 | Сообщение # 16
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

Цитата (refren)
Понятно что дело в передаче

Да вроде наоборот: понятно, что дело не в передаче
Не пора ли ее оттюнапить?

FedorMДата: Суббота, 21.Сен.2013, 23:09 | Сообщение # 17
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
OFFлайн
Российская Федерация

Воронеж
refren, local coil TX path cancelled. Весь остальной RFAS нормальный вроде. Звоните трассу и смотрите на TAS, чо.

AndreyNДата: Четверг, 26.Сен.2013, 15:00 | Сообщение # 18
Стажер
У вас сообщений: 29
Инженер
OFFлайн
Российская Федерация

Челябинск
Скажите, а это в каком блоке?
блок боди де тюн

vfДата: Четверг, 26.Сен.2013, 19:51 | Сообщение # 19
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

Цитата (AndreyN)
блок боди де тюн

На схеме #11 такой блок есть?

refrenДата: Суббота, 12.Окт.2013, 10:12 | Сообщение # 20
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Проблема локализована, накрылся блок "TAS"
Питание на него приходит, но он даже релюшками не щелкает, светодиоды не горят.
Подоткнул релюшку и исследование на через катушку extremity прошло.

Пока будем искать, придется подтыкать реле вручную, на флексах качество исследования гораздо хуже.
Отдельное спасибо FedorM!

KVIДата: Суббота, 12.Окт.2013, 11:37 | Сообщение # 21
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация

Елец
Так я об этом ещё месяц назад писал

Сообщение отредактировал KVI - Суббота, 12.Окт.2013, 11:41

refrenДата: Суббота, 12.Окт.2013, 13:27 | Сообщение # 22
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Цитата
Так я об этом ещё месяц назад писал;


руки только сейчас дошли :)


Сообщение отредактировал refren - Суббота, 12.Окт.2013, 13:27

vfДата: Пятница, 18.Окт.2013, 22:42 | Сообщение # 23
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

Цитата он даже релюшками не щелкает, светодиоды не горят. ;
58

А тесты RFPA прошли, а он в тесте через реле на 50 Ом нагружается, и переход в сервисный режим индицируется светодиодами. Как так?

refrenДата: Воскресенье, 27.Окт.2013, 20:41 | Сообщение # 24
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Цитата vf ()
А тесты RFPA прошли, а он в тесте через реле на 50 Ом нагружается, и переход в сервисный режим индицируется светодиодами. Как так?


прошел тест, еще раз прогнал, может он в последнем тесте это делает?
последний тест у меня отменен, так как нет сервисной заглушки.
Кто может подсказать ее распиновку?

И еще по РЧ разъемам, пробовал их найти, не хватает информации:
http://www.ganjafoto.ru/2/2/31/2023160.jpg
конкретные номера кто-нибудь может подсказать?

refrenДата: Среда, 21.Май.2014, 20:12 | Сообщение # 25
Техник
У вас сообщений: 315
Инженер
OFFлайн
Российская Федерация

Москва
Цитата KVI ()
Бывает, что подгорают контакты реле.


Контакты реле ремонтнопригодны? Запчасти есть или весь блок надо искать?
Начали подгорать.

MPavelДата: Среда, 21.Май.2014, 22:56 | Сообщение # 26
Стажер
У вас сообщений: 5
Инженер по ремонту катушек
OFFлайн
Российская Федерация

Тула
Шансы отремонтировать нормально контакты реле - очень малы (гораздо проще поискать аналоги но это серьезная задача, и конструктивно в первую очередь). В продаже у зарубежного производителя найти их в свое время тоже не удалось. К сожалению меняли блок. Открой и посмотри блок контакты видно визуально (сгорели или нет).

egordem3Дата: Суббота, 24.Май.2014, 11:02 | Сообщение # 27
Участник
У вас сообщений: 70
Инженер мрт
OFFлайн
Российская Федерация

Москва
Подбери реле по параметрам и все

fred1Дата: Суббота, 24.Май.2014, 16:03 | Сообщение # 28
У вас сообщений: 545
инженер BeckmanCoulter, Siemens MRT
OFFлайн
Российская Федерация

Анапа

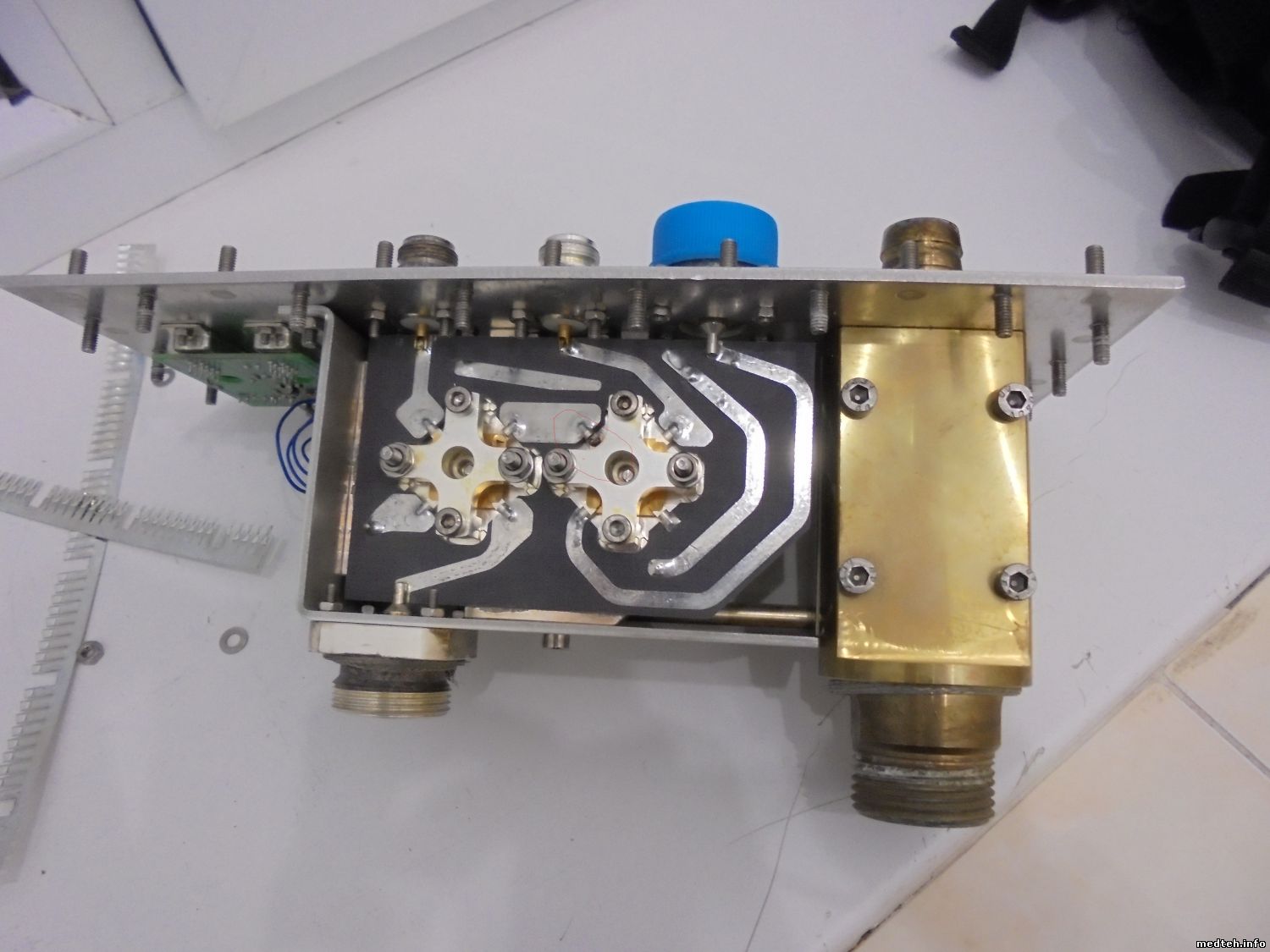

Блок TAS только под замену, там очень тоненькие контакты, эквивалент этого реле найти будет трудно. Повезет если где то найти второй такой же с одним неисправным реле, тогда может удастся собрать из 2 х один. Лучше заказать другой, можно в европе б\у поискать.

vfДата: Воскресенье, 25.Май.2014, 18:49 | Сообщение # 29
У вас сообщений: 473
инженер
OFFлайн
Российская Федерация

Цитата fred1 ()
Блок TAS только под замену, там очень тоненькие контакты

Мы эти контакты сами изготовили, и вам можем

Форум медтехников » Медицинское оборудование (тех. разделы) » Компьютерные и магниторезонансные томографы » МРТ Harmony ф.Siemens (Катушка cp extremity не выходит на заданную частоту)
  • Страница 1 из 1
  • 1
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Универсальный дозимет...[armangrad (29.Мар.2024)]
2. Стоматустановка Chira...[ivan66 (29.Мар.2024)]
3. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
4. Программа eFilm[Serg88 (28.Мар.2024)]
5. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
6. Источник света (освет...[РемБаза (28.Мар.2024)]
7. Анализатор биохимичес...[Crossword (27.Мар.2024)]
8. Стерилизатор паровой ...[homen (27.Мар.2024)]
9. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. BBraun Perfusor Compa...[14.Мар.2024]
3. Сервисный мануал пере...[07.Мар.2024]
4. Hitachi Noblus TECHNI...[07.Мар.2024]
5. Руководство Пользоват...[06.Мар.2024]
6. Spirometry PC Softwar...[05.Мар.2024]
7. Программа MedXImage д...[21.Фев.2024]
8. ПО MedXImage для авто...[21.Фев.2024]
9. GE MAMO COM Soft[05.Фев.2024]
10. Asian software[05.Фев.2024]
1. KrakenMup[29.Мар.2024]
2. Биггиз123[28.Мар.2024]
3. RestorG[28.Мар.2024]
4. vmpprogr[28.Мар.2024]
5. semen81[28.Мар.2024]
6. kostushka[27.Мар.2024]
7. Avames[27.Мар.2024]
8. vyugov[27.Мар.2024]
9. avch[27.Мар.2024]
10. Ivpol[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
