Форум медтехников » Медицинское оборудование (тех. разделы) » Реанимационное оборудование » Монитор МПР6-03 "Тритон" (Неполадки/проблемы, опыт и советы по их устранению)
Монитор МПР6-03 "Тритон"
irgitkaДата: Четверг, 21.Окт.2010, 10:41 | Сообщение # 1
Стажер
У вас сообщений: 30
инженер по Р и Э медоборудования
На заявках
Российская Федерация

При замере АД компрессор набирает примерно до 85 мм.рт.ст., сбрасывает и загорается сигнал "Неисправность системы питания". Что можно и где поискать и если можно со схемами.

crx87Дата: Пятница, 12.Ноя.2010, 16:43 | Сообщение # 2
Стажер
У вас сообщений: 6
Инженер
На заявках
Российская Федерация

Москва
http://www.medtechnician.ru/php/search.php?id=NjE2Mg==

тут есть инструкция по ремонту и электрическая схема для Монитор прикроватный МПР6-03-ТРИТОН


mozalДата: Среда, 19.Сен.2012, 16:15 | Сообщение # 3
У вас сообщений: 99
Рентген
На заявках
Российская Федерация

Доки Тритон МОНИТОР МПР6-03
http://depositfiles.com/files/x2ubugct3

mozalДата: Среда, 19.Сен.2012, 16:18 | Сообщение # 4
У вас сообщений: 99
Рентген
На заявках
Российская Федерация

Доки Тритон МОНИТОР МПР6-03
http://depositfiles.com/files/x2ubugct3 Тритон МОНИТОР МПР6-03.rar

irgitkaДата: Вторник, 25.Сен.2012, 09:52 | Сообщение # 5
Стажер
У вас сообщений: 30
инженер по Р и Э медоборудования
На заявках
Российская Федерация

mozal спасибо огромное за ссылку.

mozalДата: Вторник, 25.Сен.2012, 11:24 | Сообщение # 6
У вас сообщений: 99
Рентген
На заявках
Российская Федерация

Начинай с блока питания.МодульУниверс_СБ.pdf. Проверь напряжение в контрольных точках КТ4 CHARGE_IN не менее 13.6-14 вольт.
КТ3 CHARGE_OUT ~12-12.5 вольт.
При переключении из режима стенбай в рабочий режиме должно быть стабильным.
У меня плавало напряжение на выходе преобразователя от 10 до 13 вольт(ошибка на дисплеи:неисправны силовые ключи).
Оказался неисправен диод шотки VD6 (менялось сопротивление p-n перехода под нагрузкой, прибором прозванивалься как исправный)


Сообщение отредактировал mozal - Вторник, 25.Сен.2012, 14:48

irgitkaДата: Среда, 26.Сен.2012, 11:46 | Сообщение # 7
Стажер
У вас сообщений: 30
инженер по Р и Э медоборудования
На заявках
Российская Федерация

Спасибо за совет. Приму к сведению. Но это было так давно, что монитор сдали в ремонт в спеорганизацию и что там с ним сделали я даже не знаю, но вроде работает. Еще раз спасибо.

AlexiumДата: Воскресенье, 23.Июн.2013, 13:06 | Сообщение # 8
Инженер медтехник
На заявках
Российская Федерация

Саратов
Добрый день коллеги!
На плате - модуль универсальный TESM.557301v06 в угли сгорел транзистор VT10, пожалуйста помогите схемой модуля или маркировкой транзистора
drinks

генаfДата: Воскресенье, 23.Июн.2013, 16:27 | Сообщение # 9
У вас сообщений: 617
медтехникl
На заявках
Российская Федерация

Alexium, отсюда не подойдет?
Монитор МПР 6-03 "Тритон"
http://www.medteh.info/load/35-1-0-1144

AlexiumДата: Воскресенье, 23.Июн.2013, 18:46 | Сообщение # 10
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата (генаf)
отсюда не подойдет?

К сожалению, не подходит unknown

RomualdДата: Понедельник, 24.Июн.2013, 14:43 | Сообщение # 11
Техник
У вас сообщений: 431
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Экран 12 дюймов?
6-03.12.7z(1.84 Mb)

RomualdДата: Понедельник, 24.Июн.2013, 14:44 | Сообщение # 12
Техник
У вас сообщений: 431
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Здесь вроде должно быть,если ман нужен мыло давай.

AlexiumДата: Понедельник, 24.Июн.2013, 16:16 | Сообщение # 13
Инженер медтехник
На заявках
Российская Федерация

Саратов
Спасибо подошло. Транзистор VT10 - FDN337N.

panov-omskДата: Четверг, 08.Авг.2013, 18:40 | Сообщение # 14
Участник
У вас сообщений: 69
инженер
На заявках
Российская Федерация

Омск
Romuald, схемой МПР6-03(TESM.557301v06) не поделитесь? Проблема не показывает всё, что идёт с платы TESM.507300v03 (температуру, SPO, ЭКГ), питание с DA27,29,31 - +5в,-+16,+9в. Как я понял сигналы через оптроны идут на TESM.557301v06 и далее на плату дисплея. Архив 7z не открывается - ошибка.

Сообщение отредактировал panov-omsk - Четверг, 08.Авг.2013, 18:43

AlexiumДата: Четверг, 08.Авг.2013, 19:58 | Сообщение # 15
Инженер медтехник
На заявках
Российская Федерация

Саратов
panov-omsk, проверьте микросхемы 74vhc1gt08 - 3 штуки выше разъема подключения модуля spo2 и ecg.

panov-omskДата: Четверг, 08.Авг.2013, 20:12 | Сообщение # 16
Участник
У вас сообщений: 69
инженер
На заявках
Российская Федерация

Омск
Спасибо, Alexium, за оперативный ответ. Я уже и Ваш транзистор снял и проверил на всякий случай. Смотрел входные,выходные оптроны H11L1- на одном импульсы в сторону модуля ЭКГ летят, на двух тишина полная. На 74vhc1gt08 - 3 штуки на плате DD11,12,13 не нравится DD13 -1 на входе на выходе почти 0, на DD11 входные 1 на выходе 1, на DD12 на входе 1 и импусы на выходе импульсы. Пока заменить нечем. Помогите схемой!!

Сообщение отредактировал panov-omsk - Пятница, 09.Авг.2013, 16:36

panov-omskДата: Пятница, 09.Авг.2013, 18:46 | Сообщение # 17
Участник
У вас сообщений: 69
инженер
На заявках
Российская Федерация

Омск
Alexium, ещё раз спасибо! Заменил м/с взял временно снизу где их куча - всё пошло. ЛИ1 не нашёл, собрал на ла7. Стоит на прогоне- глаз радует. От схемы бы всеровно не отказался, ЕСЛИ У КОГО ЕСТЬ ПОДЕЛИТЕСЬ ПОЖАЛУЙСТА !!!

fan7768Дата: Воскресенье, 08.Дек.2013, 20:37 | Сообщение # 18
Завсегдатай
У вас сообщений: 130
электромеханник
На заявках
Российская Федерация

РОССИЯ
коллеги помогите попал в руки прибор в разобранном состоянии (меняли компрессор) теперь не могу понять куда какие шлейфы ставить некоторые не подписаны PS. дисплей 12дюймов аппарат 2011года

генаfДата: Воскресенье, 08.Дек.2013, 21:00 | Сообщение # 19
У вас сообщений: 617
медтехникl
На заявках
Российская Федерация

fan7768, в хранилище
http://www.medteh.info/load/35-1-0-1144

AlexiumДата: Понедельник, 09.Дек.2013, 11:28 | Сообщение # 20
Инженер медтехник
На заявках
Российская Федерация

Саратов

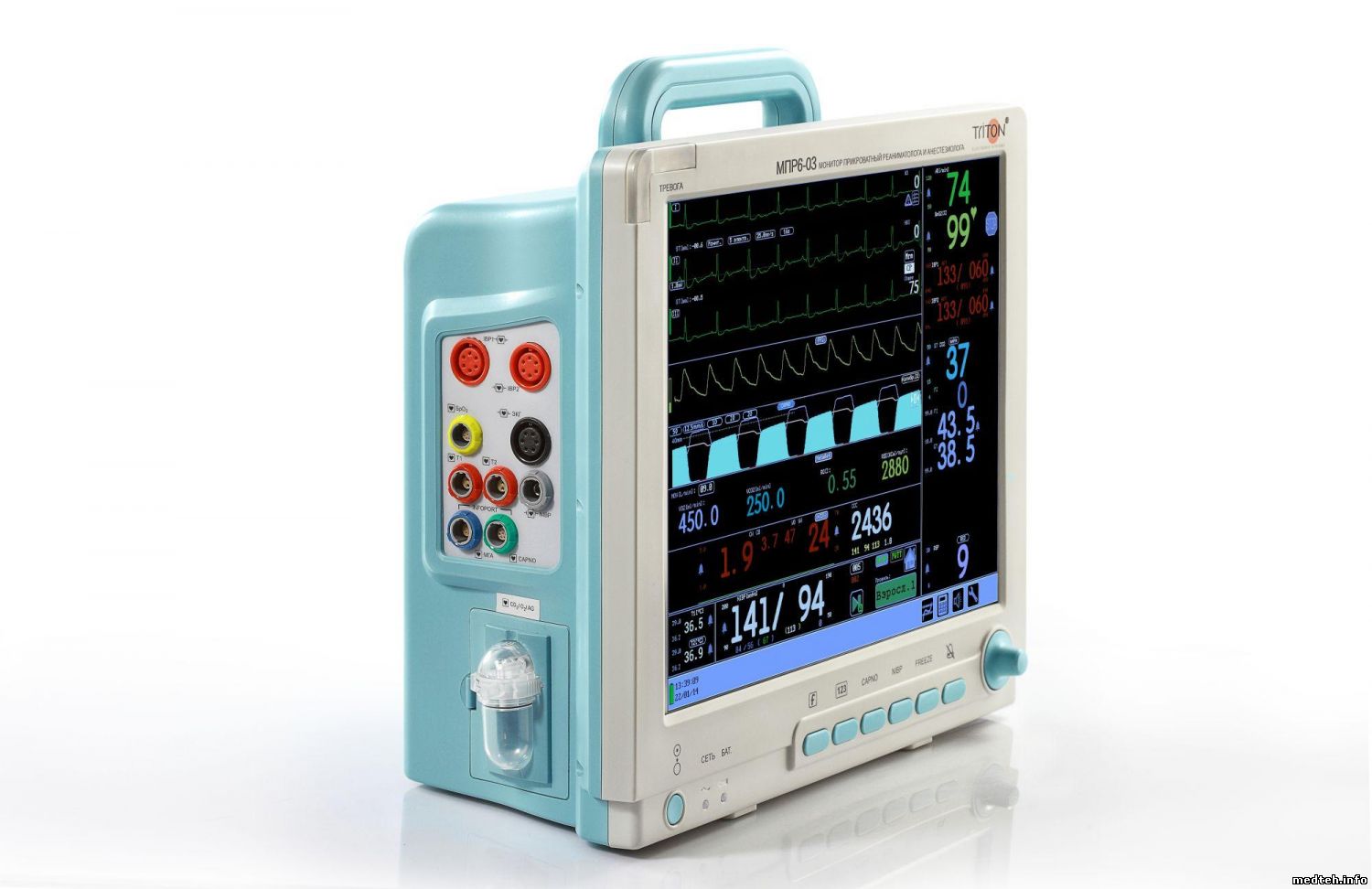

Это? ______________________________

fan7768Дата: Понедельник, 09.Дек.2013, 17:26 | Сообщение # 21
Завсегдатай
У вас сообщений: 130
электромеханник
На заявках
Российская Федерация

РОССИЯ
Alexium да это этот аппарат. в хранилище есть схема но помоему старого выпуска с дисплеем 7.2 дюйма

AlexiumДата: Понедельник, 09.Дек.2013, 18:19 | Сообщение # 22
Инженер медтехник
На заявках
Российская Федерация

Саратов
Да это новый с тачскрином. Сделайте фото - помечу что куда идет.

енотДата: Пятница, 20.Дек.2013, 19:08 | Сообщение # 23
функциональная диагностика
На заявках
Российская Федерация

Пришел в ремонт со сгоревшим VT10. После замены транзистор сгорел вновь при первом же включении. Кто-нибудь разобрался, что является причиной сгорания этого транзистора? Ну и, конечно же, буду рад принципиальной схеме.

fan7768Дата: Вторник, 24.Дек.2013, 16:11 | Сообщение # 24
Завсегдатай
У вас сообщений: 130
электромеханник
На заявках
Российская Федерация

РОССИЯ
Alexium!большое спасибо за участие посидев подольше разобрался, но возникли другие неисправности полазил, позвонил в ебург дали наводку в неисправность устранил. тему можно закрыть. но все-таки схему от этой модификации так и не нашел а очень хочется хоть у меня лично в обслуге только один остальные 5и .большое спасибо всем за участие и помощь

fan7768Дата: Вторник, 24.Дек.2013, 16:12 | Сообщение # 25
Завсегдатай
У вас сообщений: 130
электромеханник
На заявках
Российская Федерация

РОССИЯ
Alexium!большое спасибо за участие посидев подольше разобрался, но возникли другие неисправности полазил, позвонил в ебург дали наводку в неисправность устранил. тему можно закрыть. но все-таки схему от этой модификации так и не нашел а очень хочется хоть у меня лично в обслуге только один остальные 5и .большое спасибо всем за участие и помощь

оскар66Дата: Среда, 09.Июл.2014, 14:39 | Сообщение # 26
Стажер
У вас сообщений: 6
медтехник
На заявках
Казахстан

Уральск
Привет всем! на экране пишет-.. неисправен канал давления.. С рабочего аппарата переставил блок давления- аппарат работает. Подскажите пожалуйста где копать?

оскар66Дата: Среда, 09.Июл.2014, 16:44 | Сообщение # 27
Стажер
У вас сообщений: 6
медтехник
На заявках
Казахстан

Уральск
Модуль ТЕСМ.537203v03. Насос и клапана проверил все в норме. Кто-нибудь ремонтировал этот модуль? У меня уже три аппарата стоят с этой проблемой.

павел22Дата: Вторник, 09.Сен.2014, 20:41 | Сообщение # 28
Участник
У вас сообщений: 50
инженер
На заявках
Российская Федерация

россия
На мониторе МПР6-03 режим капнометрии не проходит сушка (после прогрева).Всего три монитора и на всех одно и тоже.Кто что-нибудь подскажет,куда копать?

aleksanДата: Среда, 17.Сен.2014, 22:17 | Сообщение # 29
Завсегдатай
У вас сообщений: 128
инженер эл.техн.
На заявках
Казахстан

в сторону приобретения нового модуля.Дохнет полупроводниковый лазер в изм. ячейке

павел22Дата: Среда, 17.Сен.2014, 22:47 | Сообщение # 30
Участник
У вас сообщений: 50
инженер
На заявках
Российская Федерация

россия
а сам лазер нельзя заменить?

LottsДата: Среда, 11.Мар.2015, 10:29 | Сообщение # 31
Стажер
У вас сообщений: 10
Техник электромеханик
На заявках
Российская Федерация

Краснотурьинск
МПР6-03 TRITON при влючении монитора высвечивается "авария" и пишет неисправлен компрессор, подскажите причину неисправности. Спасибо

ШвейкДата: Воскресенье, 29.Мар.2015, 11:34 | Сообщение # 32
Техник
У вас сообщений: 575
Электромеханик
На заявках
Российская Федерация

Миасс

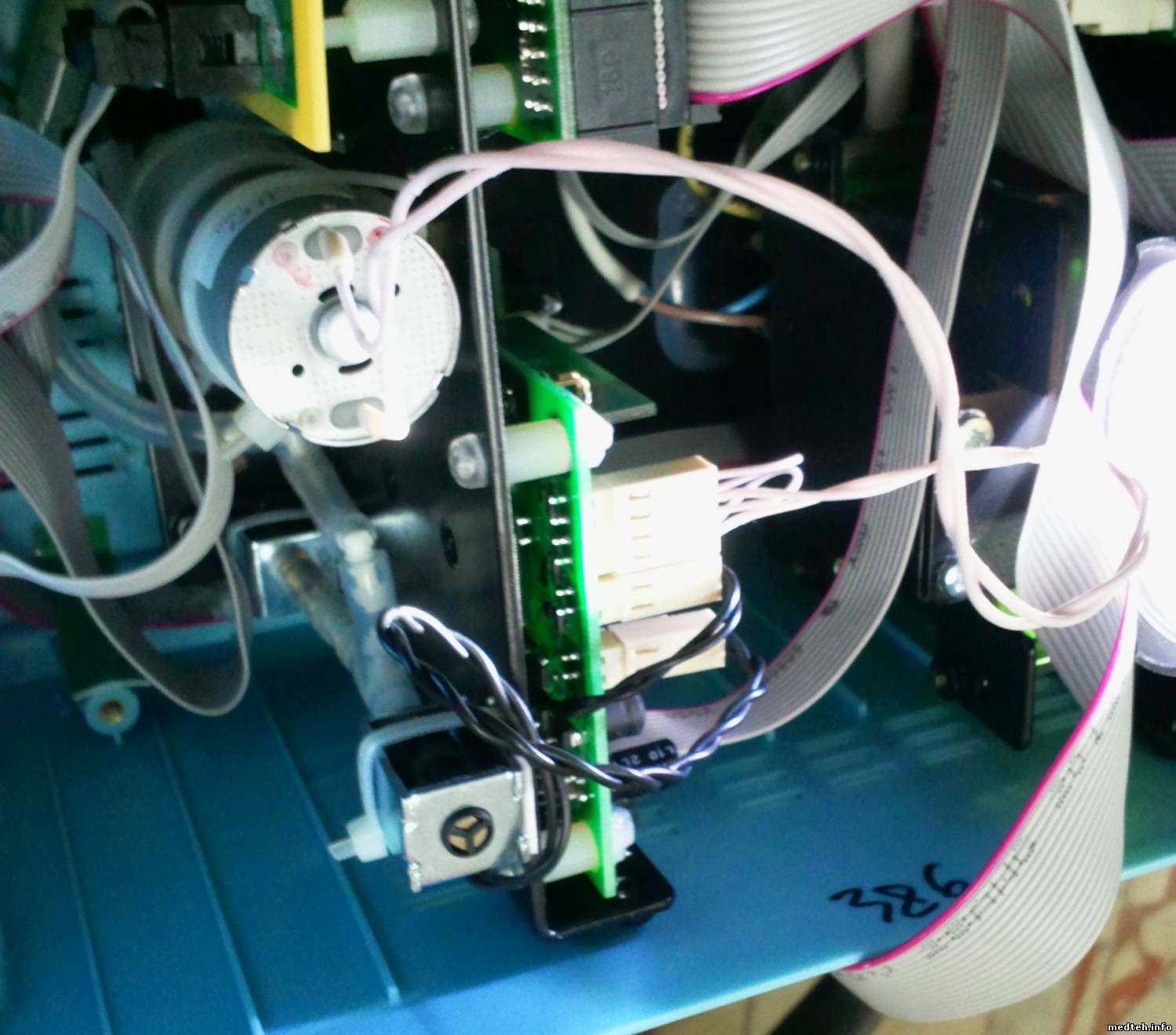

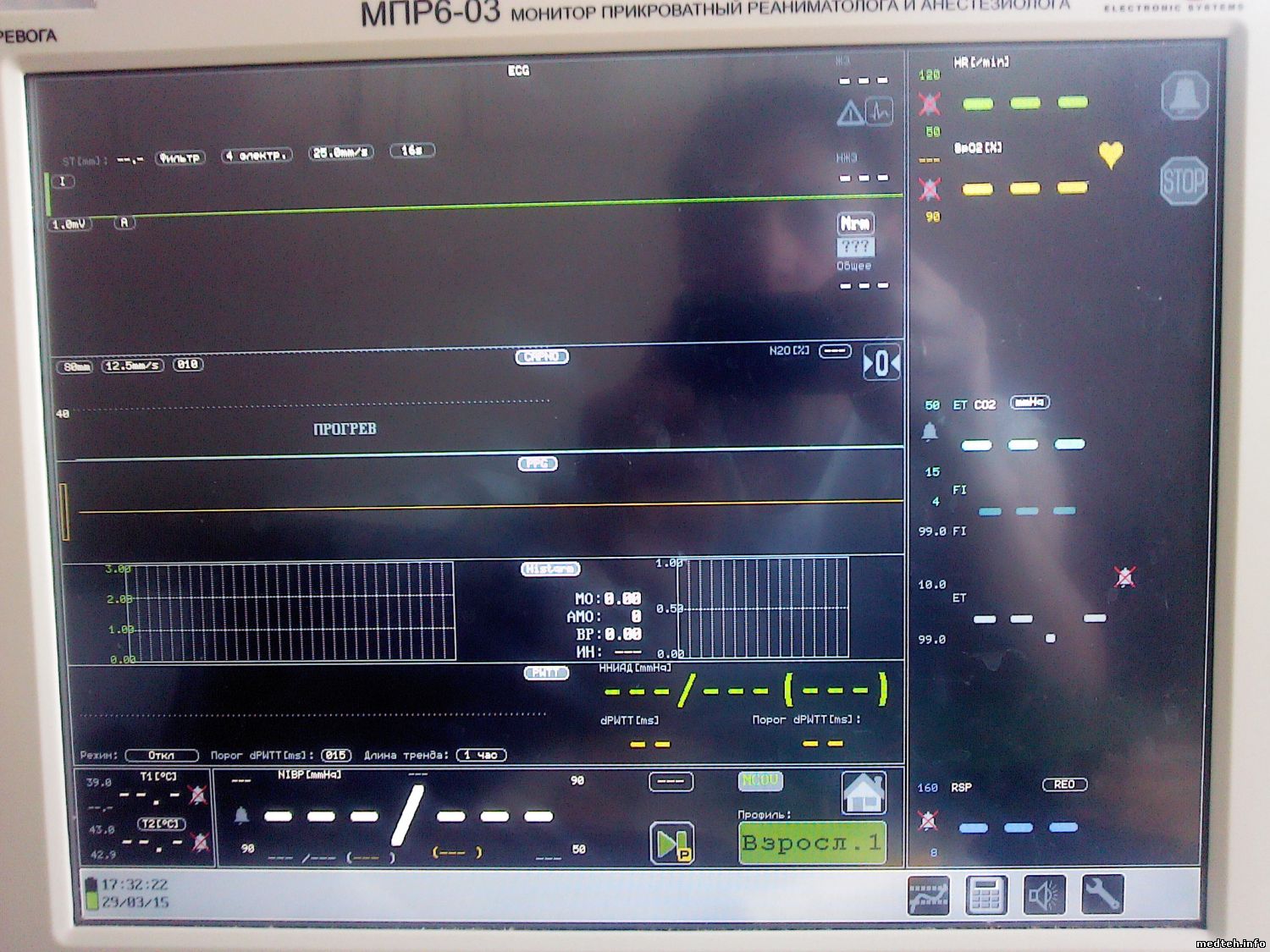

Вот такой тритон , не качает АД, но при этом манипулятор управления настроек не реагирует...питание 16.5 вольт есть, картинка на самом мониторе идеальная, где копать? да отключил все модули из разъёмов, всё ровно манипулятор не работает, но кнопки на лицевой панели функционируют, можно включать запись, отключать капнограф ( но мне кажется только на экране, он и не дышит) тревогу и т.п...

AlexiumДата: Воскресенье, 29.Мар.2015, 12:06 | Сообщение # 33
Инженер медтехник
На заявках
Российская Федерация

Саратов
Швейк, а если на русском и по пунктам. А то этот "абырвалг" невозможно понять.
1. Энкодер не работает???
2. Модуль НИАД в настройках отображается, версия какая???
3. На оптопарах сигналы есть???

ШвейкДата: Воскресенье, 29.Мар.2015, 12:38 | Сообщение # 34
Техник
У вас сообщений: 575
Электромеханик
На заявках
Российская Федерация

Миасс
Цитата Alexium ()
1. Энкодер не работает???
2. Модуль НИАД в настройках отображается, версия какая???
3. На оптопарах сигналы есть???

да энкодер( я его зову манипулятор по старинке) не работает, в настройки не могу зайти, только в технологическое меню...блок НИАД похоже крякнул, версии не видно, да и версии power тоже нет...как и схемы тоже...в капнографе тоже помпа молчит..


Сообщение отредактировал Швейк - Воскресенье, 29.Мар.2015, 12:41

AlexiumДата: Воскресенье, 29.Мар.2015, 13:26 | Сообщение # 35
Инженер медтехник
На заявках
Российская Федерация

Саратов
Оптопары или их управление проверяйте. Они по скорости могут не "тянуть".

ШвейкДата: Воскресенье, 29.Мар.2015, 13:36 | Сообщение # 36
Техник
У вас сообщений: 575
Электромеханик
На заявках
Российская Федерация

Миасс
Цитата Alexium ()
Оптопары или их управление проверяйте. Они по скорости могут не "тянуть".
Хм..А почему тогда энкодер не работает? Он же идёт прямо на материнскую плату, или как?

AlexiumДата: Воскресенье, 29.Мар.2015, 14:42 | Сообщение # 37
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата Швейк ()
Хм..А почему тогда энкодер не работает?

Не понял как это связано с НИАД. Не понял сам энкодер у вас исправен??? или у вас две неисправности слились в одну???
Или я туплю или ....

ШвейкДата: Воскресенье, 29.Мар.2015, 15:01 | Сообщение # 38
Техник
У вас сообщений: 575
Электромеханик
На заявках
Российская Федерация

Миасс
Цитата Alexium ()
Не понял как это связано с НИАД. Не понял сам энкодер у вас исправен??? или у вас две неисправности слились в одну???
да именно две неисправности слились в одну...мадамы с реанимации мне говорят, что НИАД работал и теперь не работает, я включаю и обнаруживаю, что энкодер не работает, и НИАД тоже, но в добавок обнаружил, что когда включаешь капнографию, то и его помпа молчит...ну это в довесок...

AlexiumДата: Воскресенье, 29.Мар.2015, 16:07 | Сообщение # 39
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата Швейк ()
да именно две неисправности слились в одну.

Печально, что не видите разницы. Энкодер мог быть сломан и год назад, при наличии тач-скрине это и не особенно напрягает. Параметры можно выбирать и регулировать и без энкодера.
Вдобавок вместо замера напряжений, один несвязный поток мыслей.
Цитата Швейк ()
.питание 16.5 вольт есть, картинка на самом мониторе идеальная,
???
Там по меньшей мере несколько напряжений 5 в, 12 в, 3,3 в. При чем здесь картинка ???
В меню не отображается версия НИАД, явно что нет связи с модулем НИАД, надо хоть что-то измерить.
Капнограф может быть отключен программно, сломана помпа, сгорел транзистор включения мотора и т.д.

ШвейкДата: Воскресенье, 29.Мар.2015, 16:58 | Сообщение # 40
Техник
У вас сообщений: 575
Электромеханик
На заявках
Российская Федерация

Миасс
Цитата Alexium ()
Параметры можно выбирать и регулировать и без энкодера.
научите как? напряжение с блока питания выходит одно 16 вольт...я понимаю, что где то разделяется и на 5 и на 3.3 но где, в каком месте но интуиция подсказывает, судя по картинке 5 и 3.3 точно есть, а вот 12?, но опять таки есть аккумулятор. хотя ваши рекомендации учту, померю не сегодн... мне просто нужно убедиться, что накрылся только НИАД, если параметры установки можно изменять, значит накрылся энкодер, тогда проблема будет одна устранена...

Форум медтехников » Медицинское оборудование (тех. разделы) » Реанимационное оборудование » Монитор МПР6-03 "Тритон" (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 1 из 3
  • 1
  • 2
  • 3
  • »
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Стоматустановки Fedes...[stomserv (13.Июл.2020)]
2. ИнтегРИС "Необхо...[pajerik (13.Июл.2020)]
3. Анализатор гематологи...[Tim (13.Июл.2020)]
4. КРТ Электрон создает ...[FeT (13.Июл.2020)]
5. УЗИ Aloka ProSound Al...[valentin17 (13.Июл.2020)]
6. Шланги для ИВЛ аппара...[bektyish (13.Июл.2020)]
7. Анализатор иммунофере...[v1-163 (13.Июл.2020)]
8. КТ Siemens Sensation ...[Vadimus (13.Июл.2020)]
9. Фотометр фотоэлектрич...[Igen (13.Июл.2020)]
1. Servis manual Immulit...[24.Июн.2020]
2. Курсы лазерной эпиляц...[25.Май.2020]
3. Maquet_Servo_Air[04.Май.2020]
4. Maquet_Servo_Air[04.Май.2020]
5. Проект Таймера для Де...[28.Апр.2020]
6. Allura Xper FD20[20.Апр.2020]
7. абсолют[16.Апр.2020]
8. Таймер для "Деза...[05.Апр.2020]
9. Melag 23 Autoclave - ...[25.Фев.2020]
10. Melag_Vacu-23-31_-_Fa...[25.Фев.2020]
1. manychd[13.Июл.2020]
2. Rahowa[13.Июл.2020]
3. rdrdrdrrdr[13.Июл.2020]
4. wiolowan[13.Июл.2020]
5. Will64[13.Июл.2020]
6. bakir-huvitz[13.Июл.2020]
7. Solomyanov58[13.Июл.2020]
8. 89679406184[13.Июл.2020]
9. bogatova23[13.Июл.2020]
10. owlromeo[13.Июл.2020]
МастерБаку[548]
Serg74[156]
Yulana34[129]
Dimitrius[129]
РОМУЛ[116]
naves[112]
генаf[112]
madmac[108]
astra[99]
begun_a[97]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2020
