Монитор МПР6-03 "Тритон"
AlexiumДата: Воскресенье, 29.Мар.2015, 23:08 | Сообщение # 41
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата Швейк ()
научите как?

http://www.medteh.info/load/35-1-0-3311

ШвейкДата: Понедельник, 30.Мар.2015, 13:37 | Сообщение # 42
Техник
У вас сообщений: 576
Электромеханик
На заявках
Российская Федерация

Миасс
Alexium, Коллега, вы абсолютно правы нельзя верить медсёстрам ireful я постоянно себя за это укоряю, не брать приборы без руководства по эксплуатации, просто сенсорный экран работает очень жёстко, нужно прилагать усилия...теперь всё встало на свои места...энкодер очевидно был сломан давно... да и капнографом они не пользовались ввиду отсутствия внешних принадлежностей, и он тоже не работает, ну и не надо...ЗЫ: спасибо нажал :good:да и модуль заряда батареи тоже не определяется, значёк заряда показывает половину, но при включении прибора напряжение на аккумулятор подаётся...

Сообщение отредактировал Швейк - Понедельник, 30.Мар.2015, 14:18

ШвейкДата: Понедельник, 30.Мар.2015, 17:17 | Сообщение # 43
Техник
У вас сообщений: 576
Электромеханик
На заявках
Российская Федерация

Миасс
Вообщем дело гиблое...сигнал на НИАД приходит, напряжение на контроллере 3.3 есть, 12 тоже приходит и 5 есть... но никаких намёков на сигнал нет...

AlexiumДата: Понедельник, 30.Мар.2015, 18:58 | Сообщение # 44
Инженер медтехник
На заявках
Российская Федерация

Саратов
http://www.medteh.info/forum/59-7494-1
На этой модели, по моим впечатлениям, слишком подняли частоту обмена с модулями, оптопары работают на пределе своих скоростных характеристик, часто не справляются, выражается в пропадании сигнала с модулей. Кстати видел разводку платы по H11L1, а по факту на проводах 6N137(она быстрее).
Но тут гадать можно много.

ШвейкДата: Понедельник, 30.Мар.2015, 20:07 | Сообщение # 45
Техник
У вас сообщений: 576
Электромеханик
На заявках
Российская Федерация

Миасс
Цитата Alexium ()
а по факту на проводах 6N137
да у меня такая...но самое печальное, поэтому дабы не гадать, пусть больница в Тритон отправляет или списывает...тем паче, что и звукового сигнала нет, модуль заряда батареи не видит, и на плату НИАД сигнал приходит...а с ней уже ничего не выходит, вернее сигнал идёт прямо на контроллер, и там пропадает на всегда...тем более коль тритон такой жадный на схемы, то не стоит так глубоко копать, себе дороже будет... это как со storm гадал гадал про сом порт, потом содрал радиатор с процессора, поглядел на него и понял, что сигнал шёл прямо на него...а потерял несколько дней, заменил навесуху на 500р. а взамен дуля з маком...


Сообщение отредактировал Швейк - Понедельник, 30.Мар.2015, 20:14

cergei1982Дата: Четверг, 09.Июл.2015, 05:59 | Сообщение # 46
Участник
У вас сообщений: 64
медтехник
На заявках
Российская Федерация

Нижнеудинск
Имеется аппарат Тритон МПР6-03,выпуска 2012 года.Плохо качает насос на НИАД,при измерении давления еле докачивает до 140 и потом жужит накачать не может(режим выставлен взрослый).Надавиш на манжету рукой подымается до 160 и начинает спускать.Решил что где то утечка,разобрал до насоса.Все трубки целые,соединения в целосте.Продуваются без питания два клапана сброса.

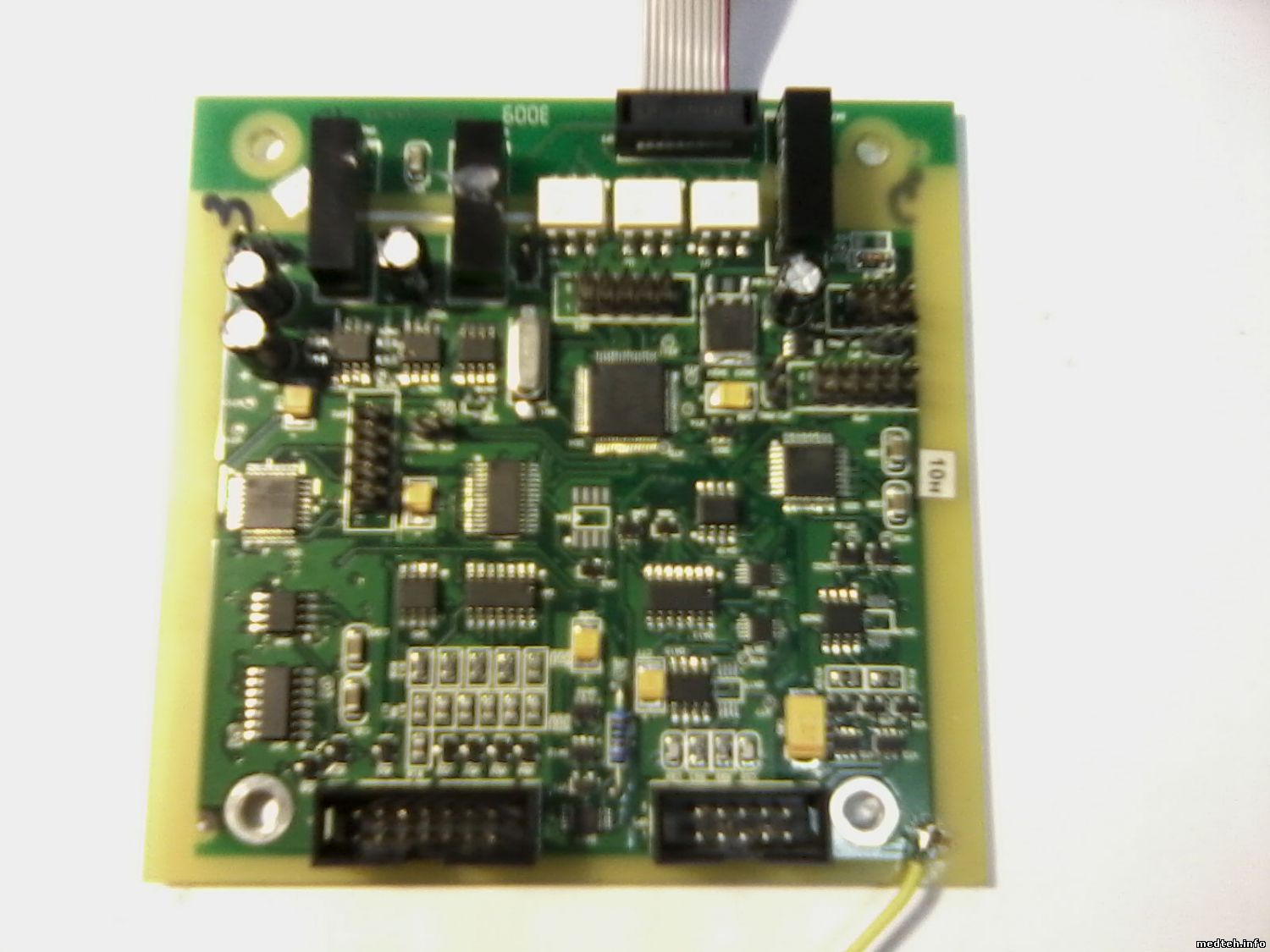

Плата на управление НИАД TESM.557301v06.Может кто поделится или подскажет по контрольным точкам,для измерения напряжений и сигналов?
Подскажите куда дальше копать.

AlexiumДата: Четверг, 09.Июл.2015, 08:39 | Сообщение # 47
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата енот ()
Пришел в ремонт со сгоревшим VT10. После замены транзистор сгорел вновь при первом же включении. Кто-нибудь разобрался, что является причиной сгорания этого транзистора? Ну и, конечно же, буду рад принципиальной схеме.

Чаще всего микроконтроллер неисправен ATmega и 74vhc1gt08 правее микроконтроллера. По моим предположениям транзистор первично сгорает из-за плохого аккумулятора.

Цитата cergei1982 ()
Подскажите куда дальше копать.

Вглубь.
Перебирать или менять клапана.

cergei1982Дата: Пятница, 10.Июл.2015, 05:04 | Сообщение # 48
Участник
У вас сообщений: 64
медтехник
На заявках
Российская Федерация

Нижнеудинск
Клапана проверил отдельно открыты по умолчанию,подаеш около 4 вольт закрываются,снижаеш напряжение открываются обои.Может что сам насос уже изношен?

AlexiumДата: Пятница, 10.Июл.2015, 05:58 | Сообщение # 49
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата cergei1982 ()
Клапана проверил отдельно открыты по умолчанию,подаеш около 4 вольт закрываются,снижаеш напряжение открываются обои.Может что сам насос уже изношен?

Может быть всё. Думайте головой. Заглушите клапана и включите измерение, до какого значения помпа накачает - вот её предел.
Можете её проверить отдельно, отключить от схемы и подать напряжение с внешнего БП, нагрузка манометр и манжета.
Что мешает так сделать или думаете я телепат???

cergei1982Дата: Понедельник, 13.Июл.2015, 06:09 | Сообщение # 50
Участник
У вас сообщений: 64
медтехник
На заявках
Российская Федерация

Нижнеудинск
Ок так уже сделано,а может вы телепат. yes
Просто думал поделитесь схемой.

cergei1982Дата: Вторник, 14.Июл.2015, 08:44 | Сообщение # 51
Участник
У вас сообщений: 64
медтехник
На заявках
Российская Федерация

Нижнеудинск
Начали грется сильно смд резисторы R13,R15,R21 (номиналом 1 Ом),аж до дымка.Выключаю быстро чтоб не сгорели.Также рядом стоит VT9 и корпус его спучило(на замену точно).Поделитесь схемой если не трудно.Мое мыло cergei07@mail.ru

Я так понял эта цепь зарядки аккамулятора,снял аккамулятор 12 В 4.5 А ,напряжение по нулям на нем.Подключаю к блок питанию со стабилизатором тока при 1.3 В ток заряда 3 А,может и короткое в нем,погоняю до конца рабочего дня.

Подскажите что за транзистор VT9 на плате,маркировка BKUQ1 ?


Сообщение отредактировал cergei1982 - Вторник, 14.Июл.2015, 09:18

AlexiumДата: Вторник, 14.Июл.2015, 12:01 | Сообщение # 52
Инженер медтехник
На заявках
Российская Федерация

Саратов
cergei1982, напрягите моск и прочитайте тему с начала, там ссылки и прикрепления, если схемы не подходят, скажите какая ревизия у вас.

hisgraceДата: Четверг, 17.Мар.2016, 21:12 | Сообщение # 53
Стажер
У вас сообщений: 31
Закупщик
На заявках
Российская Федерация

Москва
При запуске пишет просушка тракта после просушки все повторяется. Чистка оптики не помогла может кто с таким сталкивался или имеет подобный апарат на разбор.
Ищу блок капнографа для Тритон МПР 6-03 мт6 2007гв
89104233438
С Уважением
Андрей

Serg74Дата: Пятница, 18.Мар.2016, 10:32 | Сообщение # 54
У вас сообщений: 1081
Инженер лаборатория ИВЛ
На заявках
Российская Федерация

Челябинск
hisgrace,
Было подобное - проблема в маленькой помпе, которая стоит в блоке, слишком маленький мотор, быстро поднашивается и не может раскрутиться. Ремонт был на заводе - один монитор - поменяли блок из-за помпы(проработал больше 2-х лет), второй (еще гарантийный) перепрошили, работают уже второй год.

MaxzoniДата: Четверг, 24.Мар.2016, 16:24 | Сообщение # 55
Участник
У вас сообщений: 71
Электромеханик
На заявках
Российская Федерация

Петрозаводск
Добрый день!

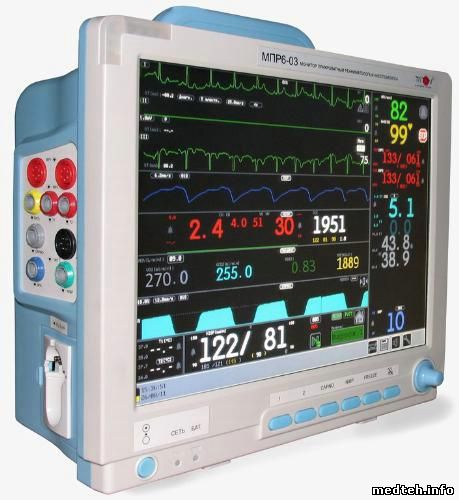

В ремонте находится монитор прикроватный МПР6-03 "Тритон" с 10 дюймовым экраном.



В общем, сам по себе он работает. Но вот меня напрягает, то как он заряжает аккумулятор.
Во время заряда, индикатор БАТ. моргает примерно с частотой 1 раз в 45 сек. Когда аккумулятор зарядится (ну я так думаю, что зарядился) индикатор БАТ. загорается красным и горит. :unknown:

Процесс зарядки записан в видео:
https://youtu.be/uc9OQ5H1_qs

Однако в инструкции чёрным по белому написано:


Вот я понять не могу - правильно работает зарядник или нет? Или это версия прошивки такая?


Сообщение отредактировал Maxzoni - Четверг, 24.Мар.2016, 16:26

AlexiumДата: Четверг, 24.Мар.2016, 19:00 | Сообщение # 56
Инженер медтехник
На заявках
Российская Федерация

Саратов
Это версия аккумулятора такая, называется "банки потекли, надо менять".

MaxzoniДата: Четверг, 24.Мар.2016, 19:48 | Сообщение # 57
Участник
У вас сообщений: 71
Электромеханик
На заявках
Российская Федерация

Петрозаводск
Цитата Alexium ()
Это версия аккумулятора такая, называется "банки потекли, надо менять".


Аккумуляторы были заменены в первую очередь.

AlexiumДата: Четверг, 24.Мар.2016, 19:59 | Сообщение # 58
Инженер медтехник
На заявках
Российская Федерация

Саратов
Работайте от аккумуляторов до отключения, потом зарядите.

MaxzoniДата: Четверг, 24.Мар.2016, 22:29 | Сообщение # 59
Участник
У вас сообщений: 71
Электромеханик
На заявках
Российская Федерация

Петрозаводск
Цитата Alexium ()
Работайте от аккумуляторов до отключения, потом зарядите.

Да делал так раз пять. Потом ставил другие аккумуляторы - всё тоже самое. Плюс ко всему, если включить монитор, индикатор заряда (на экране) не увеличивается - его можно будет увидеть, только отключив монитор от сети.
Меня интересует:
1) Почему индикатор заряда (светодиод) не горит постоянно, при этом ток на АКБ идет?
2) Почему индикатор заряда (на мониторе) не показывает в режиме реального времени (именно во время зарядки. От аккумуляторов всё показывает)?
3) Почему после нескольких часов заряда, загорается красный индикатор (который как бы говорит об ошибке)
4) Как должен идти ток на АКБ - постоянно или как на видео с перерывами?


Сообщение отредактировал Maxzoni - Четверг, 24.Мар.2016, 22:37

kurvla79Дата: Пятница, 25.Мар.2016, 06:05 | Сообщение # 60
Участник
У вас сообщений: 56
электромеханик
На заявках
Российская Федерация

там
судя по видео зарядку начинает индицировать при 80 мА.. ...немного более и отрубает.. источник в защиту уходит - ремонта однако просит...

MaxzoniДата: Пятница, 25.Мар.2016, 08:34 | Сообщение # 61
Участник
У вас сообщений: 71
Электромеханик
На заявках
Российская Федерация

Петрозаводск
Цитата kurvla79 ()
судя по видео зарядку начинает индицировать при 80 мА.. ...немного более и отрубает.. источник в защиту уходит - ремонта однако просит...


Кстати, ток возрастает постепенно - т.е. чем сильнее заряжен АКБ, тем до большего значения вырастает ток. На видео он до 80mA доходит, а через несколько часов он вырастает до 200мА и более.....

GrekosaДата: Среда, 24.Авг.2016, 06:44 | Сообщение # 62
Стажер
У вас сообщений: 9
Стажер
На заявках
Таджикистан

Душанбе
Доброго времени суток коллеги, подскажите пожалуйста где искать неисправность, при попытке измерить АД монитор перезагружается

andrew2709Дата: Среда, 24.Авг.2016, 07:00 | Сообщение # 63
Завсегдатай
У вас сообщений: 150
инженер по медоборудованию
На заявках
Российская Федерация

Екатеринбург
Проверьте батарейку и сам насос-компрессор ( может быть КЗ в компрессоре)

RomualdДата: Среда, 24.Авг.2016, 08:01 | Сообщение # 64
Техник
У вас сообщений: 431
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Клапана электромагнитные туда же

...пусть спасёт лишь того, кого можно спасти...

GrekosaДата: Среда, 24.Авг.2016, 18:56 | Сообщение # 65
Стажер
У вас сообщений: 9
Стажер
На заявках
Таджикистан

Душанбе
Клапана срабатывают, компрессор подключал отдельно от схемы работает без замечаний

GrekosaДата: Среда, 24.Авг.2016, 18:57 | Сообщение # 66
Стажер
У вас сообщений: 9
Стажер
На заявках
Таджикистан

Душанбе
Батарея тож живее всех живых

DawasДата: Среда, 24.Авг.2016, 19:16 | Сообщение # 67
Завсегдатай
У вас сообщений: 138
Электронщик-программист
На заявках
Российская Федерация

Иваново
У вас маленький тритон или большой?
Их несколько типов (разная диагональ и, соответственно, внутренности).
Если маленький - то смотрите на катушки индуктивности на плате АД, если раскаляются как утюг модуль могли воткнуть по ошибке в передний разъём на материнке - лечится заменой платы (контроллер на измерительном блоке умирает).
Если большой - смотрите блок питания

GrekosaДата: Четверг, 25.Авг.2016, 07:31 | Сообщение # 68
Стажер
У вас сообщений: 9
Стажер
На заявках
Таджикистан

Душанбе
Тритон с диагональю 15 дюймов, проблема в отсутствии принципиальных схем

brikrenДата: Четверг, 25.Авг.2016, 08:17 | Сообщение # 69
Завсегдатай
У вас сообщений: 171
инженер
На заявках
Российская Федерация

BLR
Не устану повторять: НЕ стесняйтесь обратиться на завод-изготовитель! Звонок, либо по электронке - это ж не буржуйский производитель: на одном языке разговариваем. Да и на заводе понимают, что без связи с медтехника никуда.

RomualdДата: Четверг, 25.Авг.2016, 08:34 | Сообщение # 70
Техник
У вас сообщений: 431
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Grekosa, Дайте электронку,скину что есть по тритону

...пусть спасёт лишь того, кого можно спасти...

GrekosaДата: Четверг, 25.Авг.2016, 09:56 | Сообщение # 71
Стажер
У вас сообщений: 9
Стажер
На заявках
Таджикистан

Душанбе
fazovi@yandex.ru

GrekosaДата: Четверг, 25.Авг.2016, 09:57 | Сообщение # 72
Стажер
У вас сообщений: 9
Стажер
На заявках
Таджикистан

Душанбе
Romuald, заранее благодарю!!!

AlexPoДата: Воскресенье, 06.Ноя.2016, 11:28 | Сообщение # 73
Заглянувший
У вас сообщений: 2
Инженер
На заявках
Российская Федерация

Москва
Grekoza, может и меня выручите документацией, очень помогло бы.
Спасибо 6700101@mail.ru

MikhailSelДата: Вторник, 17.Окт.2017, 11:05 | Сообщение # 74
Заглянувший
У вас сообщений: 2
врач
На заявках
Российская Федерация

Новоуральск
Добрый день. Проблему решили? я с завода изготовителя.

Михаил С

Alex_345Дата: Понедельник, 27.Ноя.2017, 21:13 | Сообщение # 75
Стажер
У вас сообщений: 14
медтехник
На заявках
Российская Федерация

Краснодар

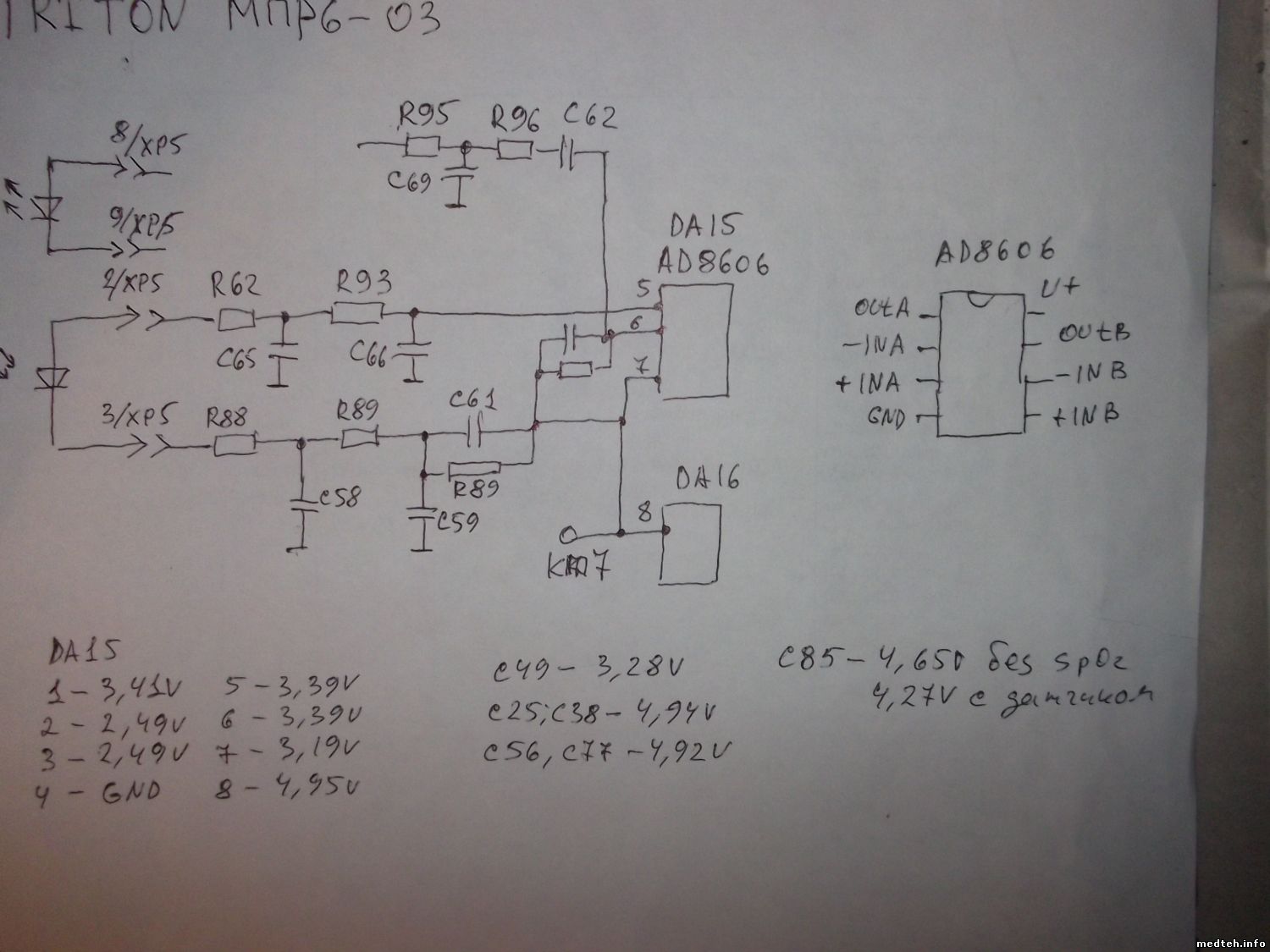

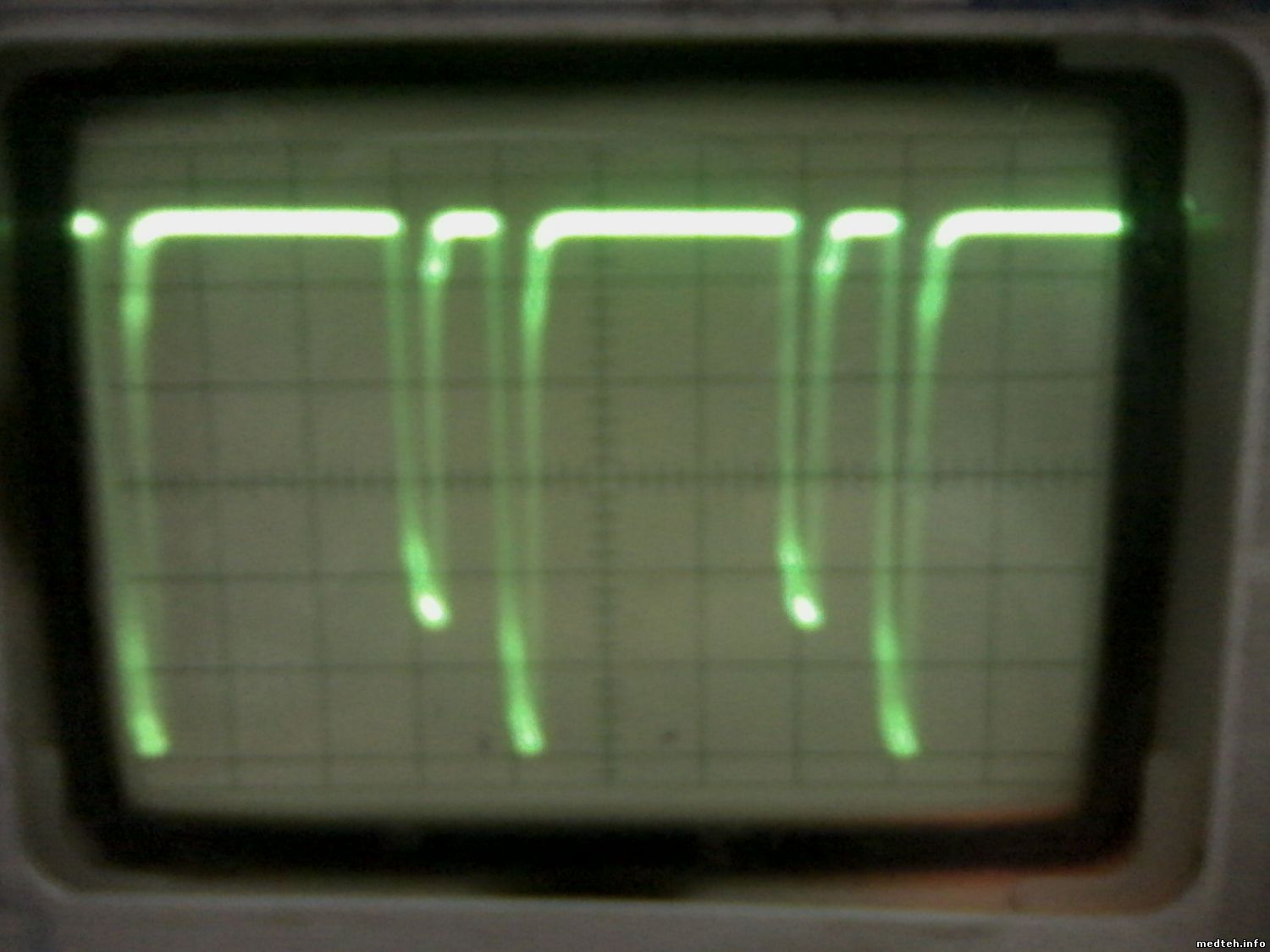

Здравствуйте уважаемые форумчане. Пациент монитор прикроватный МПР6-03, дата выпуска содрана но на платах стикер ОТК 11.09. Не работает пульсаксиметр. Сам датчик проверял, так же прозвонил кабель от прищепки до разъема ХР5 на блоке. Блок в мониторе стоит TESM.507300V03. Напряжение на микросхеме DA15 AD8606 : 1-3,41V; 2-2,49V; 3-2,49V ;4-GND; 5-3,39V ;6-3,39V ;7-3,19V ;8-4,45V. Напряжение питания на этом же блоке, на конденсаторах C49-3,28V; C25,C38-4,94V; C56,C77-4,92V, На конденсаторе С85-4,65V это без подключенного датчика SpO2 и на С85-4,27V с подключенным датчиком SpO2. На контрольной точке КТ7 измерил осциллографом сигнал. Помогите пожалуйста принципиальной схемой и советом.Спасибо

RomualdДата: Вторник, 28.Ноя.2017, 14:25 | Сообщение # 76
Техник
У вас сообщений: 431
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Alex_345, их несколько моделей,в архиве всё есть,так же стенд для проверки датчиков.
https://drive.google.com/open?id=0BzDdhk_mZzxbcFVFNkhscTdrV2M
Рекомендую сначала проверить датчик на другом мониторе,а потом уже копать


...пусть спасёт лишь того, кого можно спасти...

Alex_345Дата: Вторник, 28.Ноя.2017, 21:25 | Сообщение # 77
Стажер
У вас сообщений: 14
медтехник
На заявках
Российская Федерация

Краснодар
Спасибо большое, буду разбираться. Вместе с монитором привезли два датчика, один новый в упаковке другой весь погрызан. Забыл сказать сразу, монитор в режиме ожидания выдает три коротких сигнала. Сегодня проверял на режиме измерения давления - все в норме.

GlebachДата: Четверг, 07.Дек.2017, 04:57 | Сообщение # 78
Стажер
У вас сообщений: 8
инженер по ремонту
На заявках
Российская Федерация

Улан-Удэ
Добрый день.
Поделитесь схемой блока TESM 557301v03. В архивах не нашел.
Монитор мпр6/4-03 12 дюймов экран, 2007 года.

Принесли монитор, при включении экран едва уловимо моргает и все. Светодиоды на измерительном модуле загораются - будто аппарат включился. Индикатор сети не горит. Загорается только при отключении блока НИАД. Будто где-то садит по напруге.

RomualdДата: Четверг, 07.Дек.2017, 11:27 | Сообщение # 79
Техник
У вас сообщений: 431
ремонт медоборудования
На заявках
Российская Федерация

Липецк
Ваш видимо из новых моделей,таких схем нет.Была похожая неисправность на другом аппарате,шлейф отошел.Аккумулятор живой?

...пусть спасёт лишь того, кого можно спасти...

Alex_345Дата: Понедельник, 05.Мар.2018, 16:11 | Сообщение # 80
Стажер
У вас сообщений: 14
медтехник
На заявках
Российская Федерация

Краснодар
Спасибо за помощь, вопрос снят. Очень помогли сервисные мануалы.

Форум медтехников » Медицинское оборудование (тех. разделы) » Реанимационное оборудование » Монитор МПР6-03 "Тритон" (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 2 из 3
  • «
  • 1
  • 2
  • 3
  • »
Поиск:



Оплата услуг с помощью WebMoney, RBK Money, Деньги@Mail.Ru, WebCreds и Яндекс.Деньги


Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Паровые стерилизаторы...[bektyish (13.Авг.2020)]
2. Стерилизатор паровой ...[bektyish (13.Авг.2020)]
3. Стоматологический виз...[Necromant07 (13.Авг.2020)]
4. Анализатор биохимичес...[vkavrev (13.Авг.2020)]
5. Микроэлектромотор Сh ...[МастерБаку (13.Авг.2020)]
6. KONICA DryPro 832[vtimofeev (13.Авг.2020)]
7. УЗИ GE Vivid-i[Alexmik (13.Авг.2020)]
8. Флюороограф ПроСкан 2...[zdeshniy (13.Авг.2020)]
9. Анализатор гематологи...[aleksa (13.Авг.2020)]
1. Схемы аппарата СД-РА[13.Авг.2020]
2. BrightSpeed Lite Serv...[13.Авг.2020]
3. Service Manual GE Dia...[30.Июл.2020]
4. MyRay iRYS version 6....[22.Июл.2020]
5. Servis manual Immulit...[24.Июн.2020]
6. Курсы лазерной эпиляц...[25.Май.2020]
7. Maquet_Servo_Air[04.Май.2020]
8. Maquet_Servo_Air[04.Май.2020]
9. Проект Таймера для Де...[28.Апр.2020]
10. Allura Xper FD20[20.Апр.2020]
1. Elena_537[13.Авг.2020]
2. Anna_kam1[13.Авг.2020]
3. MLFILIPENKO[13.Авг.2020]
4. rocot[13.Авг.2020]
5. Andreyuhka[13.Авг.2020]
6. 900617301506[13.Авг.2020]
7. Artem679[13.Авг.2020]
8. Alex_ac_dc[13.Авг.2020]
9. Troller[12.Авг.2020]
10. askmihalich[12.Авг.2020]
МастерБаку[548]
Serg74[156]
Yulana34[131]
Dimitrius[129]
РОМУЛ[116]
naves[112]
генаf[112]
madmac[110]
astra[99]
begun_a[97]


Все виды текстовых услуг: копирайт, рерайт, магазин статей, наполнение сайтов, переводы, smo — Адвего







Вопросы по ремонту медицинской техники | Теоретические основы медицинского приборостроения | Информационный раздел | Информация о сайте | Хранилище файлов | Сертификаты и регистрационные удостоверения | Навигатор по сайту | Написать администратору





Copyright MyCorp © 2008 - 2020
