Монитор МПР 5-02 "Тритон"
ВасёкДата: Понедельник, 18.Май.2009, 22:22 | Сообщение # 1
Стажер
У вас сообщений: 34
Инженер
OFFлайн
Российская Федерация

Саратов
Прикроватный монитор МПР 5-02 "Тритон" завышает значение неинвазивного артериального давления.
Если кто сталкивался с такой проблемой буду рад услышать коментарии

AlexiumДата: Четверг, 21.Фев.2013, 10:17 | Сообщение # 41
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата (serg38)
есть подозрение на LPC2368

Подозревайте голову, она вас подводит.
У вас измерения давления не происходит, разбирайтесь - датчик, ОУ, закупорена подводящая трубка, неправильно собрано.

serg38Дата: Четверг, 21.Фев.2013, 15:31 | Сообщение # 42
Стажер
У вас сообщений: 7
мастер
OFFлайн
Российская Федерация

Саранск
Цитата (Alexium)
датчик, ОУ, закупорена подводящая трубка, неправильно собрано.


датчики менял местами,на выходе ОУ изменений от этого нет.
трубка не закупорена,собрано правильно.

AlexiumДата: Четверг, 21.Фев.2013, 16:09 | Сообщение # 43
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата (serg38)
датчики менял местами,на выходе ОУ изменений от этого нет. трубка не закупорена,собрано правильно.

Ничего не понятно, если можно пишите что делали, а не отписывайтесь, название датчиков, на каком выходе ОУ и чего нет.
При включении NIBP - цифры текущего давления в манжете есть или нет? Версия модуля НИАД в настройках отображается, какой установлен режим? Фото платы.

alex219Дата: Четверг, 21.Фев.2013, 16:36 | Сообщение # 44
Участник
У вас сообщений: 115
инженер по обслуживанию медтехники
OFFлайн
Российская Федерация

Хабаровск
если не бражается модуль в настройках менял плату 23000 р доставка 7 дней с завода, если не набирает смотри клапан может попал мусор в него

serg38Дата: Четверг, 21.Фев.2013, 19:11 | Сообщение # 45
Стажер
У вас сообщений: 7
мастер
OFFлайн
Российская Федерация

Саранск
Цитата Alexium ()
цифры текущего давления в манжете есть или нет? Версия модуля НИАД в настройках отображается, какой установлен режим? Фото платы.
текущее давление не показывает в настройках (значок ключа на дисплее) версии модуля нет.
когда отключал разъём узла НИАД от платы появлялось 3.3 вольта которые идут c дисплея на 62 ногу (TXD) LPC2368
поэтому померил сопротивление между корпусом и 62 ногой, это навело на мысль может не идут данные на дисплей из за этого замыкания.
возможно что тот кто его ремонтировал до этого перепутал разъёмы ireful

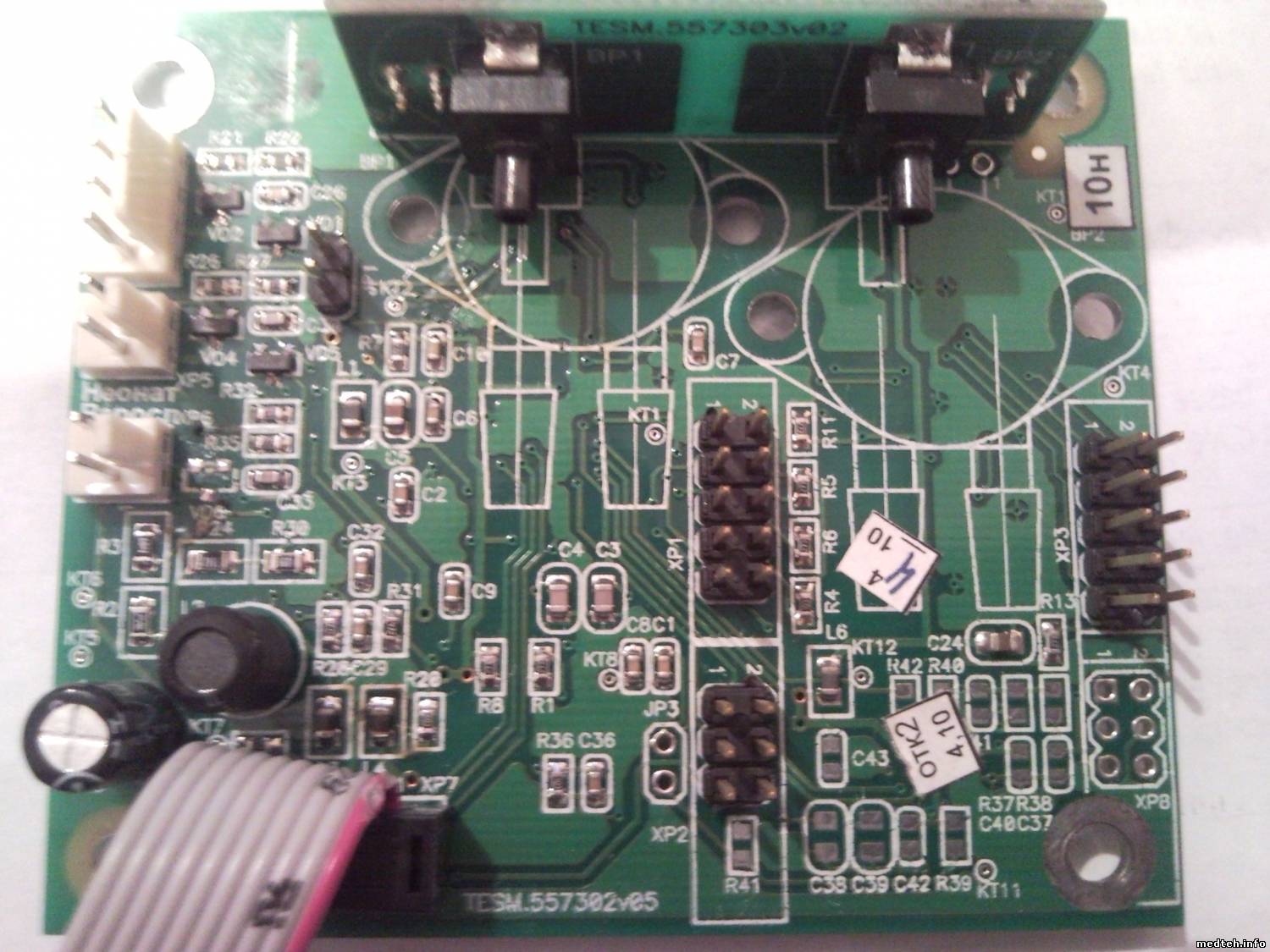

фото модуля НИАД

AlexiumДата: Четверг, 21.Фев.2013, 19:14 | Сообщение # 46
Инженер медтехник
OFFлайн
Российская Федерация

Саратов

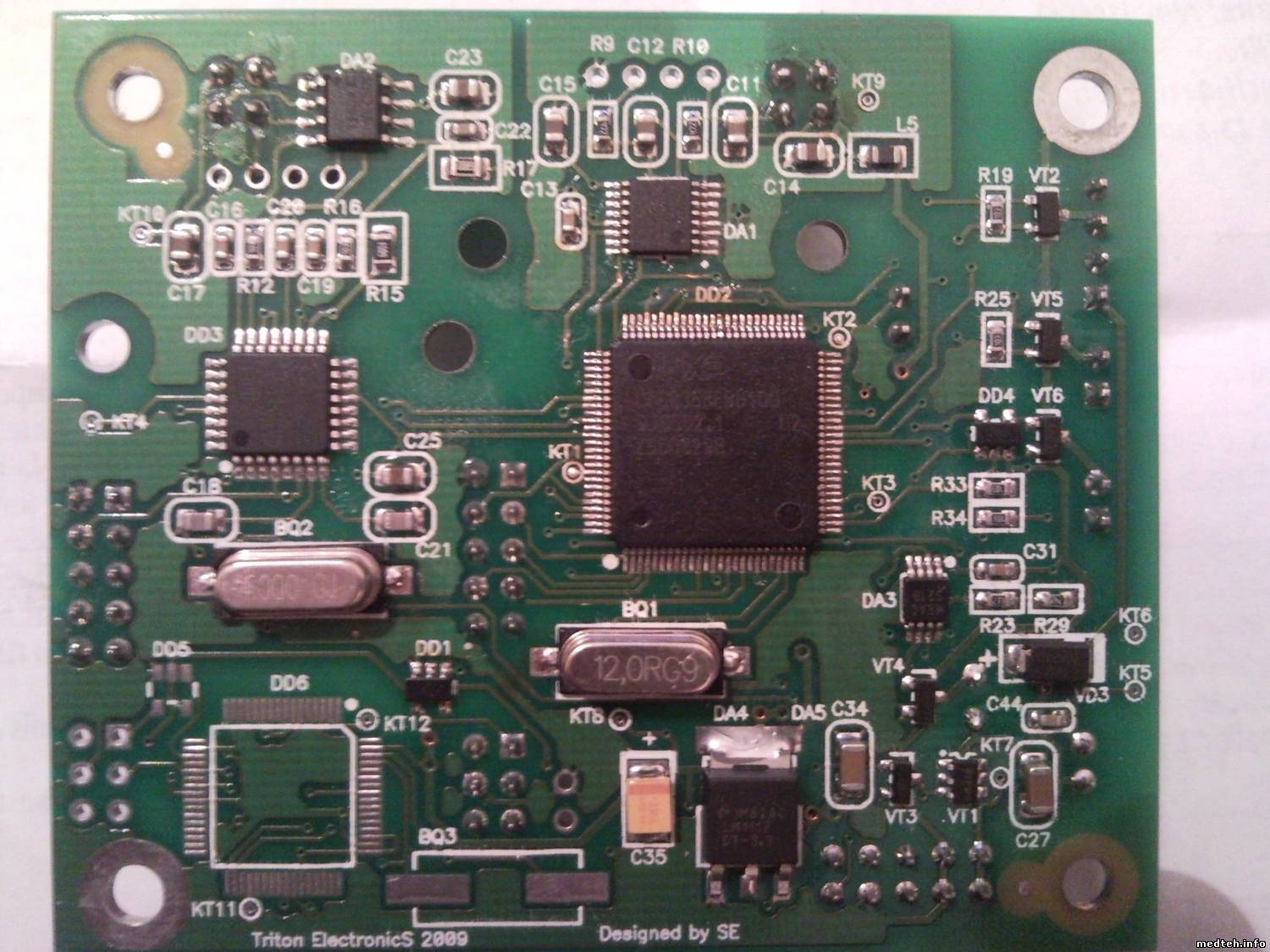

Фото платы НИАД, проверьте элементы подключенные к оптопарам развязки на КЗ. И просьба - не мерьте сопротивление на процессоре во время его работы - смысл их идиотский (измерение утечек или сопротивления открытого канала выходного полевого транзистора полюс элементов защиты), так процессор можно убить.

serg38Дата: Четверг, 21.Фев.2013, 19:23 | Сообщение # 47
Стажер
У вас сообщений: 7
мастер
OFFлайн
Российская Федерация

Саранск
Цитата (Alexium)
не мерьте сопротивление на процессоре во время его работы


сопротивление измерялось при отключенном питании и сравнивалось с сопротивлением ноги 61 (RXD)

AlexiumДата: Четверг, 21.Фев.2013, 19:44 | Сообщение # 48
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата (serg38)
На 62 ноге 0 вольт,сопротивление 870 Ом,после прогрева уменьшилось до 170 Ом.

Я из этого сообщения сделал вывод.

На выводах на которых происходят кратковременные процессы (цикл обмена) мерить напряжение нет необходимости, лучше смотрите осциллографом.

serg38Дата: Среда, 27.Фев.2013, 18:37 | Сообщение # 49
Стажер
У вас сообщений: 7
мастер
OFFлайн
Российская Федерация

Саранск
Дорогие коллеги подскажите пожалуйста можно ли прошить Ниад(NIBP) и как ?
он перестал работать вообще.

AlexiumДата: Среда, 27.Фев.2013, 19:59 | Сообщение # 50
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата (serg38)
Дорогие коллеги подскажите пожалуйста можно ли прошить Ниад(NIBP) и как ? он перестал работать вообще.

Если не включается помпа - то дело гораздо серьезнее, она (насколько помню) включается по команде с центрального контроллера. Смотрите на КЗ мелкие логические микросхемы в 5-ногом корпусе. А вообще лучше отдайте в ремонт специалисту.

daniskaДата: Воскресенье, 03.Ноя.2013, 15:39 | Сообщение # 51
Заглянувший
У вас сообщений: 1
Техник
OFFлайн
Российская Федерация

Казань
Добрый день. Нет ли у кого инструкции по эксплуатации данного прибора? Оборудование было куплено несколько лет назад, лежало на складе и недавно было решено начать его использовать, а инструкция затерялась...

Polo11Дата: Среда, 28.Май.2014, 12:33 | Сообщение # 52
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация

русский
Доброго дня.
Принесли в ремонт монтор МПР 5-02 Тритон. Симптомы: нет сигнала по всем отведениям кардио, не работает пульсоксиметр, насос для манжеты включается, но к сожалению самой манжеты нет. При перекрытии канала манжеты выдает ошибку: "канал передавлен".
По аналогии с другими мониторами даже если нет пациента, то по отведениям на экране рисуется прямая линия, на этом такого нет. Периодически через равные интервалы появляется двойной короткий звуковой сигнал.
На плате измерений проверил питание на преобразователи и после них - 5, 7, 15В есть. Оптопары при прозвонке показывают уровень pn переходов без обрывов и КЗ.
Документацию из хранилища скачал, но есть вопрос к профильным специалистам, может быть все проще и требуются определенные настройки меню или волшебные комбинации клавиш?


....

Сообщение отредактировал Polo11 - Среда, 28.Май.2014, 12:35

AlexiumДата: Среда, 28.Май.2014, 12:48 | Сообщение # 53
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
По этой модели не знаю, сами модули (версии) определяются? (в меню с гаечным ключом)

Polo11Дата: Среда, 28.Май.2014, 12:56 | Сообщение # 54
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация

русский
что-то писали... сейчас соберу и гляну подробнее.

....

Polo11Дата: Среда, 28.Май.2014, 13:16 | Сообщение # 55
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация

русский
В общем картина в Технологическом меню:
В нижней части экрана пишет следующее
MRP502 T2 3.30 MAC:02020304CC80
Версия модулей:
SpO2 0 0 0
ECG 0 0 0
RSP 0 0 0
NIBP 7 4 12
Term 0 0 0
Capno 0 0 0
Power 4 1 9
IBP 0 0 0
NCOV


....

fortuna-ivДата: Среда, 28.Янв.2015, 15:19 | Сообщение # 56
Стажер
У вас сообщений: 15
Стажер
OFFлайн
Российская Федерация

Иваново
Доброго дня, данный аппарат при включении очень быстро индицирует красный и зеленый индикатор Сеть. Соотвественно сам не стартует. АКБ труп. Заменили. Не помогло. В БП заменили сухие напрочь конденсаторы. Так же себя ведет. Вообщем нужна схема от данного аппарата, на сайте выложена не от данной версии. Фотки выкладываю.




Не стыдно не знать, стыдно не учится

Сообщение отредактировал fortuna-iv - Среда, 28.Янв.2015, 15:20

yblod5Дата: Среда, 28.Янв.2015, 23:30 | Сообщение # 57
У вас сообщений: 713
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
здесь есть My WebPage /TechDoc/РЕАНИМАЦИЯ/Мониторы/МПР5-02

fortuna-ivДата: Четверг, 29.Янв.2015, 16:08 | Сообщение # 58
Стажер
У вас сообщений: 15
Стажер
OFFлайн
Российская Федерация

Иваново
Друзья, сменили все электролиты, реально были сухие, но вообщем выяснили очень любопытные вещи за место 5В - дает 3В да место 12В выдает 16В. Походу совсем БП унесло. Может кто встречал подобное?







Не стыдно не знать, стыдно не учится

AlexiumДата: Четверг, 29.Янв.2015, 17:08 | Сообщение # 59
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Такое может быть, если по 5 в большая перегрузка по току, ищите К.З.

fortuna-ivДата: Четверг, 29.Янв.2015, 18:02 | Сообщение # 60
Стажер
У вас сообщений: 15
Стажер
OFFлайн
Российская Федерация

Иваново
Да вот все схемы нахожу на него более нового или старого образца не знаю. У нас БП tesm.025002v07

Да! Так оно и есть! Смоделировали нагрузку на выходе импульсника, запустили и получили чистые 5В и 12В. Зараза!. Садит 5В и БП начинает их вытягивать....отсюда и 16В за место 12В

Почему с БП начали: Умер его вентилятор и он долгое время работал без охлаждения + куча сухих литов. Ну хоть БП в порядок привели))) Как теперь концы с 5В рубить ума не приложу. Там 6 плат и всем 5В достается....


Не стыдно не знать, стыдно не учится

Сообщение отредактировал fortuna-iv - Четверг, 29.Янв.2015, 18:55

AlexiumДата: Четверг, 29.Янв.2015, 20:15 | Сообщение # 61
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата fortuna-iv ()
Там 6 плат и всем 5В достается....

С этой моделью не знаком, но уверен, что спокойно можно откинуть всю измерительную часть, останется только процессор, БП и плата заряда аккумулятора (может быть и интерфейс с измерительными модулями). Судя по тому что аккумулятор неисправен, скорее всего сгорела логика на плате заряда.
"Не знаю за ваш инструмент" , но я такие вещи ищу мультиметром, сопротивление дорожек он меряет.

rinzhakДата: Понедельник, 20.Июл.2015, 18:19 | Сообщение # 62
Участник
У вас сообщений: 186
инженер
OFFлайн
Казахстан

Петропавловск
кто в курсе, у монитора МПР5-02 предусмотрено сервис меню? меня интересует, как проверить давление (может даже откалибровать)

hansrasДата: Понедельник, 31.Авг.2015, 08:41 | Сообщение # 63
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация

Омск
а у меня не работает от аккумулятора и не идет зарядка. на концах аккумулятора 3 В (без аккум.)

hansras

RomualdДата: Вторник, 01.Сен.2015, 15:43 | Сообщение # 64
Техник
У вас сообщений: 440
ремонт медоборудования
OFFлайн
Российская Федерация

Липецк
Вроде. выкладывал, или хотел выложить ...
https://drive.google.com/file....sharing


...пусть спасёт лишь того, кого можно спасти...

DawasДата: Понедельник, 14.Дек.2015, 12:24 | Сообщение # 65
Участник
У вас сообщений: 148
Электронщик-программист
OFFлайн
Российская Федерация

Иваново
На этой модели блока питания постоянно умирает магнитопровод трансформатора.... Помогает только перемотка.

Сообщение отредактировал Dawas - Понедельник, 14.Дек.2015, 12:25

анатолийДата: Среда, 10.Окт.2018, 15:43 | Сообщение # 66
Стажер
У вас сообщений: 6
инженер
OFFлайн
Российская Федерация

Казань
Здравствуйте, уважаемые гуру.
Проблема в том, что мониторе видет датчика SpO2, но когда его отключаешь, пишет: "Датчик отключен".
Все осцилограммы и питание в порядке.
На других мониторах датчик работает исправно.
Кто, что может посоветовать?
Заранее благодарен.

МВРДата: Среда, 10.Окт.2018, 20:05 | Сообщение # 67
Медтехник
OFFлайн
Российская Федерация

.
анатолий, см. ссылку на с.261 в сообщ.1 этой темы и в дальнейшем руководствуйтесь изложенным там ...

spp3Дата: Вторник, 06.Ноя.2018, 17:18 | Сообщение # 68
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация

Якутск
Проблема такая: пациент оторвал кабель пульсоксиметра от разъема.
Подскажите, к какому контакту разъема надо припаять каждый проводок кабеля.
Или покажите фотографию, как припаяно.

проводов шесть: красный, желтый, зеленый, белый, прозрачный и экран.

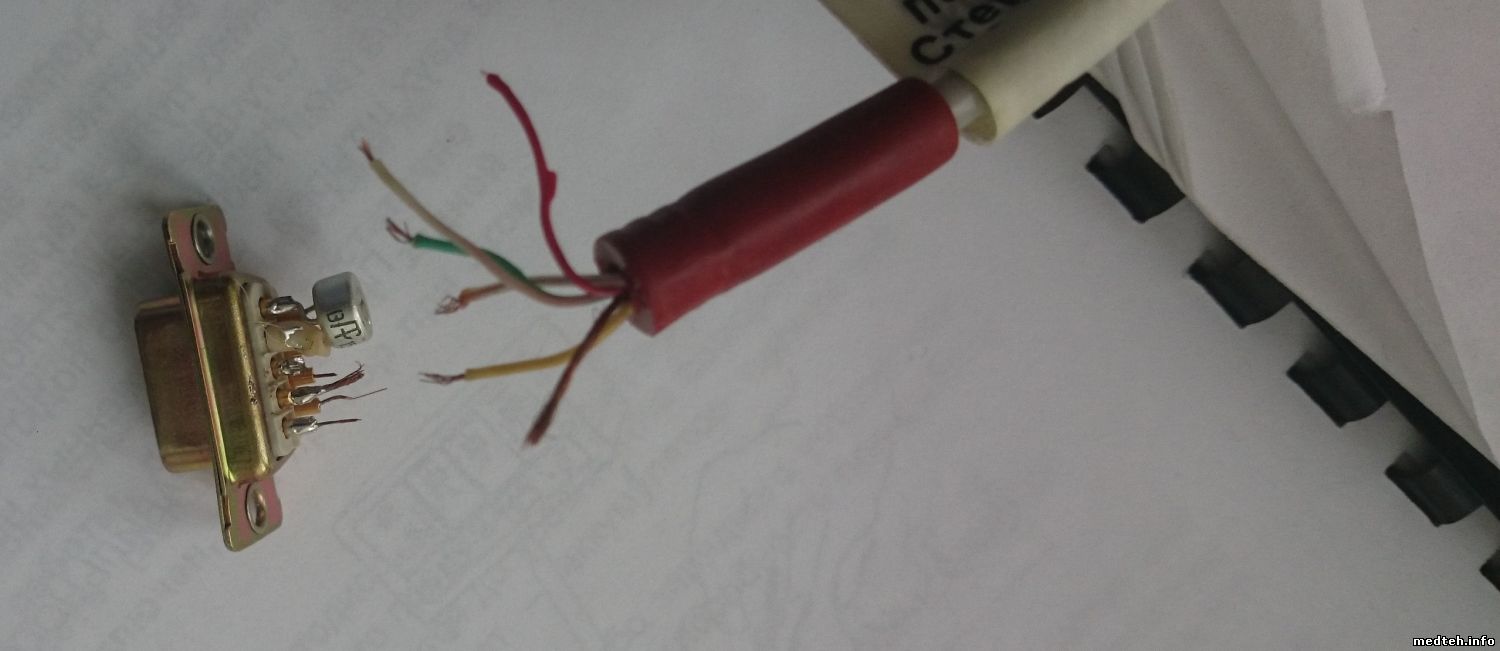

на разъеме остался лишь подстроечник. Фото на всякий случай прилагаю.



constanta

Сообщение отредактировал spp3 - Вторник, 06.Ноя.2018, 17:27

KikulДата: Понедельник, 19.Ноя.2018, 11:43 | Сообщение # 69
Участник
У вас сообщений: 111
Инженер
OFFлайн
Российская Федерация

Сибирь
Цитата spp3 ()
проводов шесть: красный, жёлтый, зелёный, белый, прозрачный и экран.
На разъёеме остался лишь подстроечник.
1 - черный.
2 - экран.
3 - жёлтый.
4 - белый.
5 - оранж.
6 - красный.
7,8 - рез-юк.

sviatogorДата: Воскресенье, 23.Дек.2018, 21:36 | Сообщение # 70
Заглянувший
У вас сообщений: 1
Медтехник
OFFлайн
Российская Федерация

Чебоксары
Приветствую!
Подскажите, пожалуйста, по МПР 5-02 неисправность такая: - горит значок АКБ и надпись аккумулятор разряжен и после ч/з 30 сек отключается?


tex

TimДата: Среда, 07.Июл.2021, 23:29 | Сообщение # 71
Участник
У вас сообщений: 50
инженер
OFFлайн
Российская Федерация

Новороссийск
День добрый!
МПР5-02 Тритон 2001г. При включении сразу возникает звук, как при перемещении курсора шатлом. Курсор находится в нижнем правом углу на пиктограмме. При перемещении шатлом курсора вверх автоматически возвращается в нижний правый угол. При входе в разделы экранного меню курсор бегает по кругу без шатла. Когда отключаешь плату шатла, звук не исчезает.
Может кто сталкивался с подобной ситуацией.
Заранее спасибо.

Medik228Дата: Суббота, 24.Сен.2022, 14:45 | Сообщение # 72
Заглянувший
У вас сообщений: 1
Инженер по ремонту
OFFлайн
Российская Федерация

Смоленск
Привет.

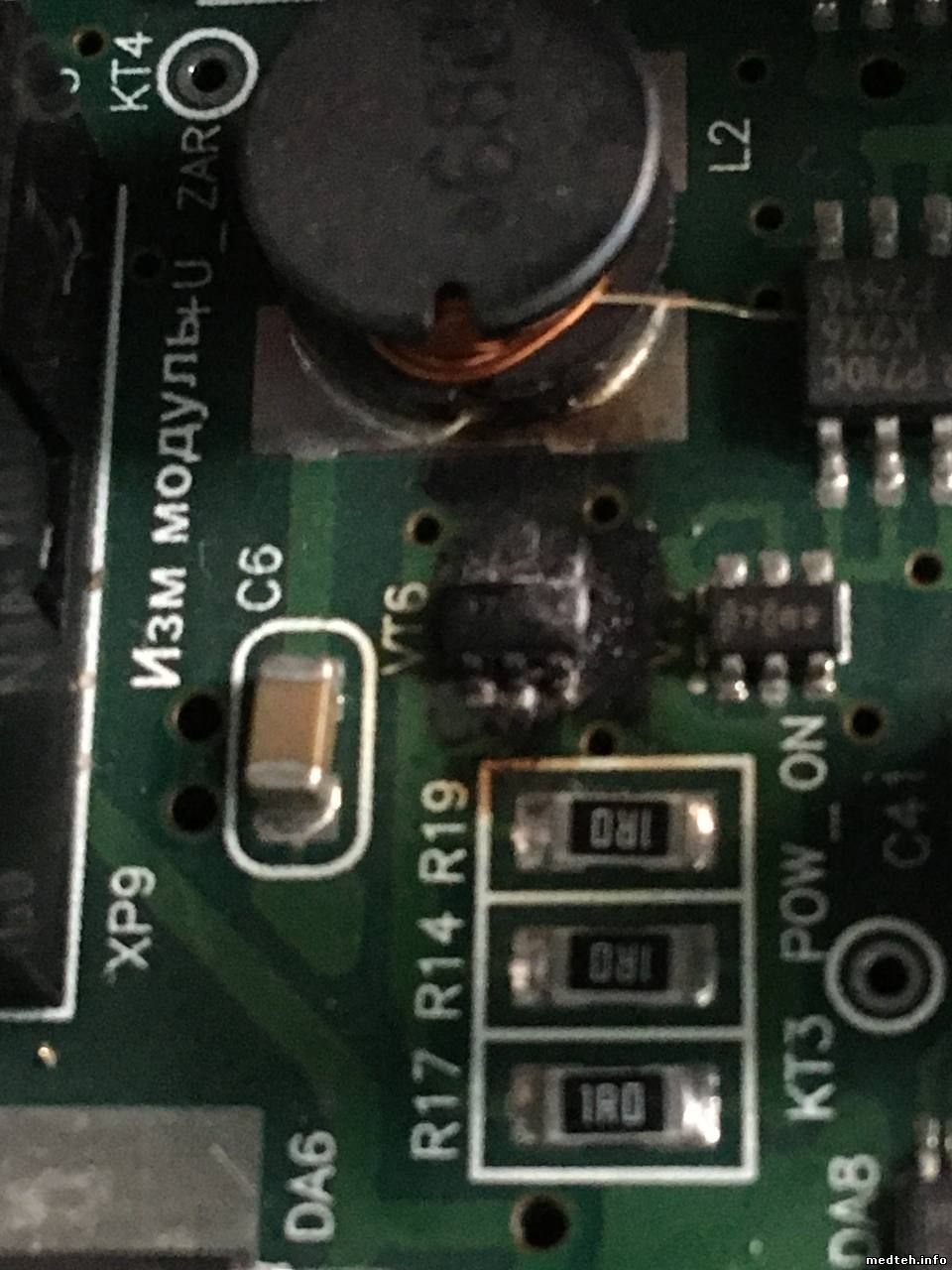

Интересует схема МПР 5-02, погорело вот тут - см. фото.
Ссылки находил, все просроченные.

Форум медтехников » Медицинское оборудование (тех. разделы) » Реанимационное оборудование » Монитор МПР 5-02 "Тритон" (Неполадки/проблемы, опыт и советы по их устранению)
  • Страница 2 из 2
  • «
  • 1
  • 2
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Программа eFilm[Serg88 (28.Мар.2024)]
2. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
3. Источник света (освет...[РемБаза (28.Мар.2024)]
4. Анализатор биохимичес...[Crossword (27.Мар.2024)]
5. Стерилизатор паровой ...[homen (27.Мар.2024)]
6. Аппарат УВЧ-терапии У...[groza (27.Мар.2024)]
7. Стерилизаторы паровые...[bektyish (27.Мар.2024)]
8. Анализатор биохимичес...[ЮраВо (27.Мар.2024)]
9. Микроэлектромотор NLX...[Alex_VVO (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. BBraun Perfusor Compa...[14.Мар.2024]
3. Сервисный мануал пере...[07.Мар.2024]
4. Hitachi Noblus TECHNI...[07.Мар.2024]
5. Руководство Пользоват...[06.Мар.2024]
6. Spirometry PC Softwar...[05.Мар.2024]
7. Программа MedXImage д...[21.Фев.2024]
8. ПО MedXImage для авто...[21.Фев.2024]
9. GE MAMO COM Soft[05.Фев.2024]
10. Asian software[05.Фев.2024]
1. KrakenMup[29.Мар.2024]
2. Биггиз123[28.Мар.2024]
3. RestorG[28.Мар.2024]
4. vmpprogr[28.Мар.2024]
5. semen81[28.Мар.2024]
6. kostushka[27.Мар.2024]
7. Avames[27.Мар.2024]
8. vyugov[27.Мар.2024]
9. avch[27.Мар.2024]
10. Ivpol[26.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
