ЮМ-300Т
mykborДата: Понедельник, 24.Сен.2012, 16:28 | Сообщение # 1
Стажер
У вас сообщений: 25
ремонтник
На заявках
Украина

Cимферополь
Вобщем описывать-то и нечего:

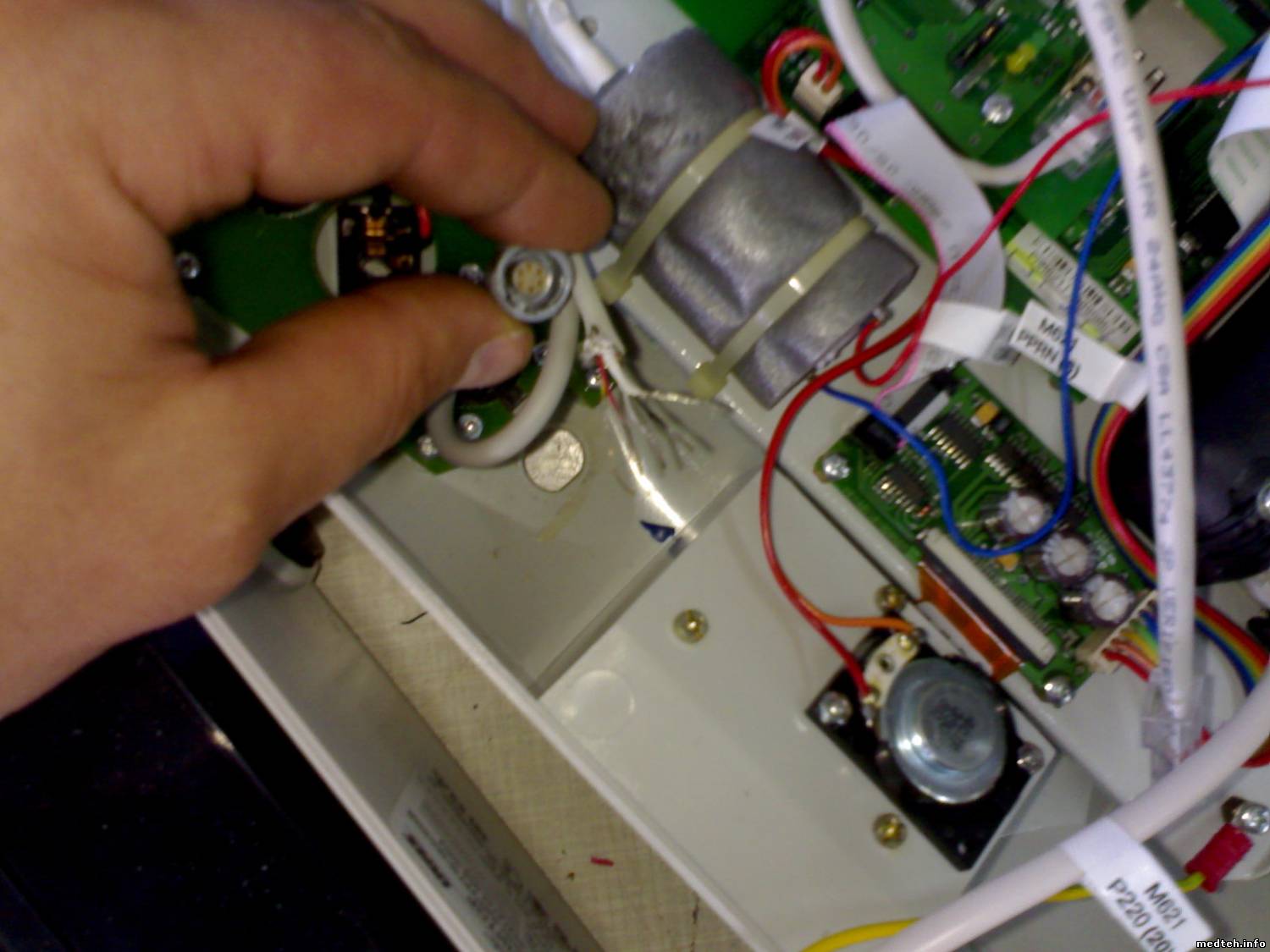

Выдран штекер датчика сатурации ЮМ-300Т
Нужно описание распайки разъёма внутри

Слева на право на плате: не распаян, два экрана, белый.чёрный,желтый, красный.

В теме http://www.medteh.info/forum/56-109
сообщение: 1-минус красного,2-минус ИФК,3-плюс общий для светодиодов,4и5 фтопремник (в экране).
Ошибочно!!!

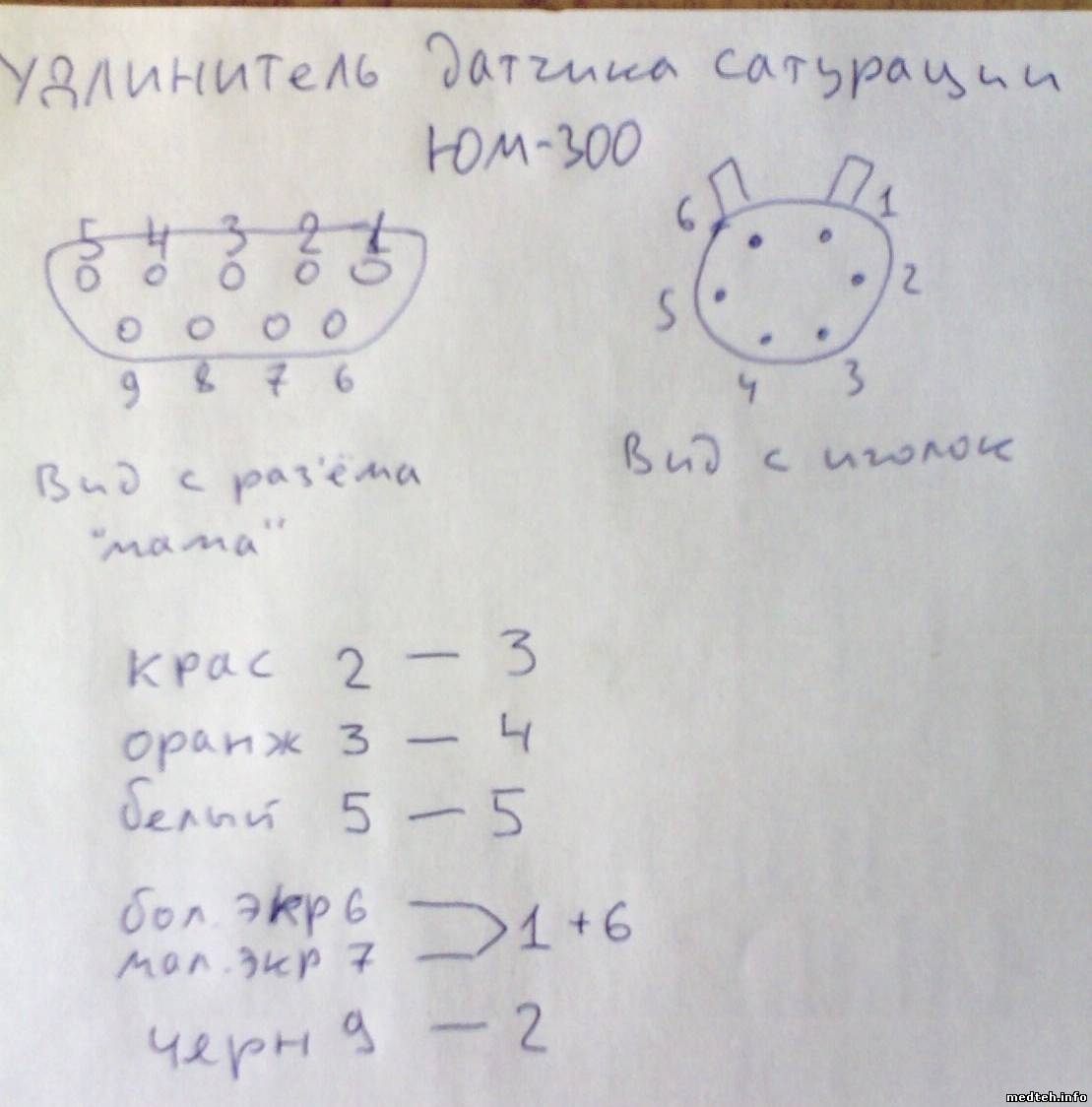

Вот схема удлиннителя датчика:


Сообщение отредактировал mykbor - Четверг, 11.Окт.2012, 15:58

VitalikMEDДата: Пятница, 28.Сен.2012, 18:17 | Сообщение # 2
Участник
У вас сообщений: 58
электромеханик
На заявках
Украина

Ахтырка
Посмотрел у себя в ЮМ -300, по твоему рисунку -удлинитель разъёма вид с разъёма мама
1-пусто
2-красный
3-синий
4-пусто
5-зелёный
6-белый
7-чёрный
8-пусто
9-коричневый
А цвета впаины в плату, в следующем порядку - смотрелось с низу вверх(разъём вертикальный)
красный-синий-чёрный-белый-зелёный-коричневый

так что попробуй в этих комбинациях подпаять


Сообщение отредактировал VitalikMED - Пятница, 28.Сен.2012, 18:18

mykborДата: Пятница, 28.Сен.2012, 23:51 | Сообщение # 3
Стажер
У вас сообщений: 25
ремонтник
На заявках
Украина

Cимферополь
Я или вопрос сформулировал непонятно, или ЮМы-300 внутри разные.
Я имел ввиду то, как припаян разъём датчика сатурации в корпусе ЮМа.
В разъёме шесть контактов, два из них закорочены припоем на них должны приходить два экрана (на удлинителе так же)
Остальные провода распаивал в соответствии со штекером удлиннителя, только вместо желтого - оранжевый.... и не работает!!!
Удлинитель и датчик исправны! Проверено на другом мониторе!!!
Quote (VitalikMED , Сегодня))
А цвета впаины в плату, в следующем порядку - смотрелось с низу вверх(разъём вертикальный)
красный-синий-чёрный-белый-зелёный-коричневый

У меня в плату впаяно пять проводов, а первая площадка на плате есть, но она не распаяна.
Об этом писал п первом посте:
Quote (mykbor , 24.Сен.2012))
Слева на право на плате: не распаян, два экрана, белый.чёрный,желтый, красный.

И распайка на плате не повреждена.

Повреждено крепление проводов к разъёму на корпусе!!!

mykborДата: Понедельник, 01.Окт.2012, 15:07 | Сообщение # 4
Стажер
У вас сообщений: 25
ремонтник
На заявках
Украина

Cимферополь
ЮМы внутри реально разные!!!

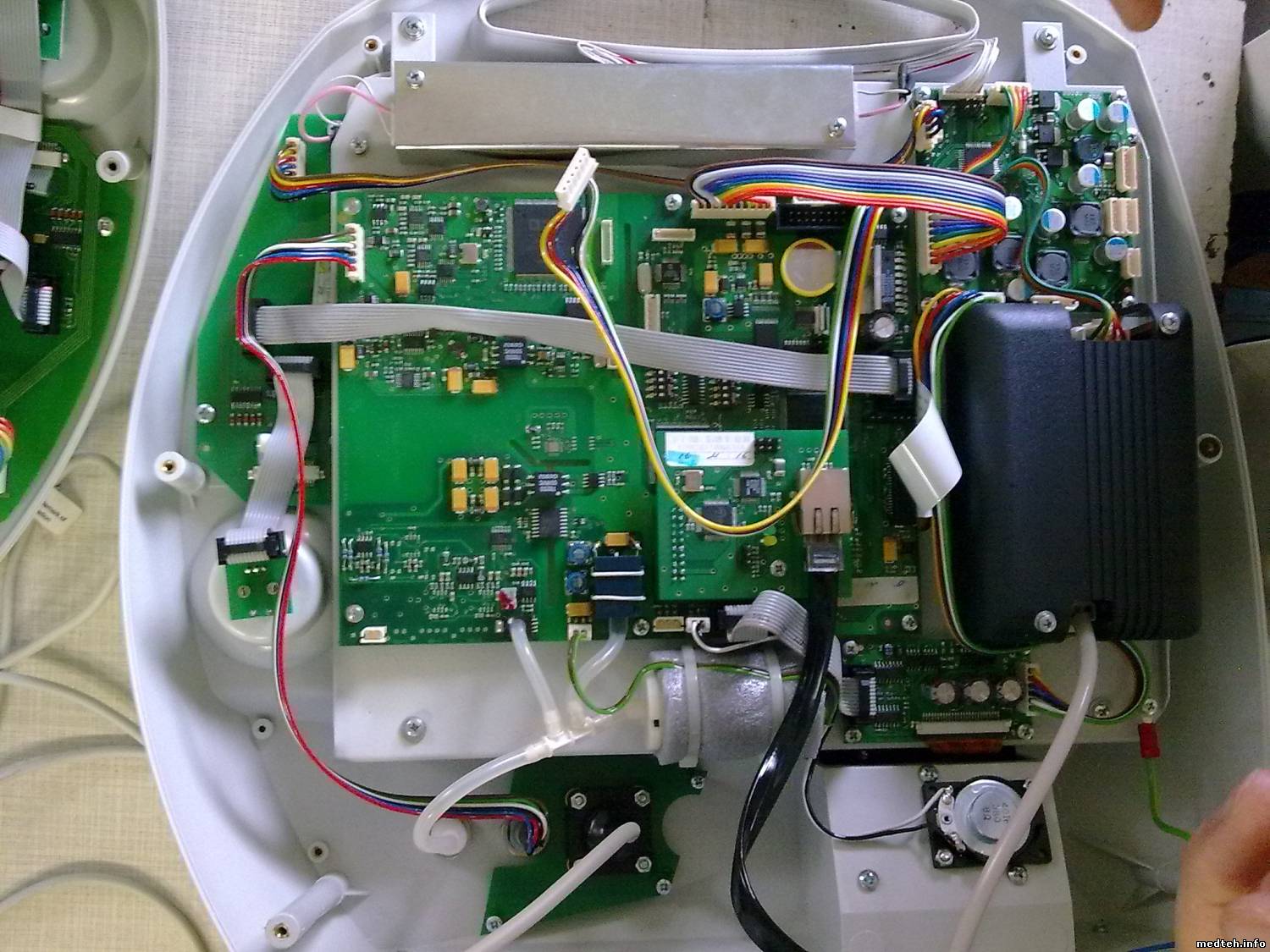

Вскрывал ЮМ-300Р. Вот вид на плату:

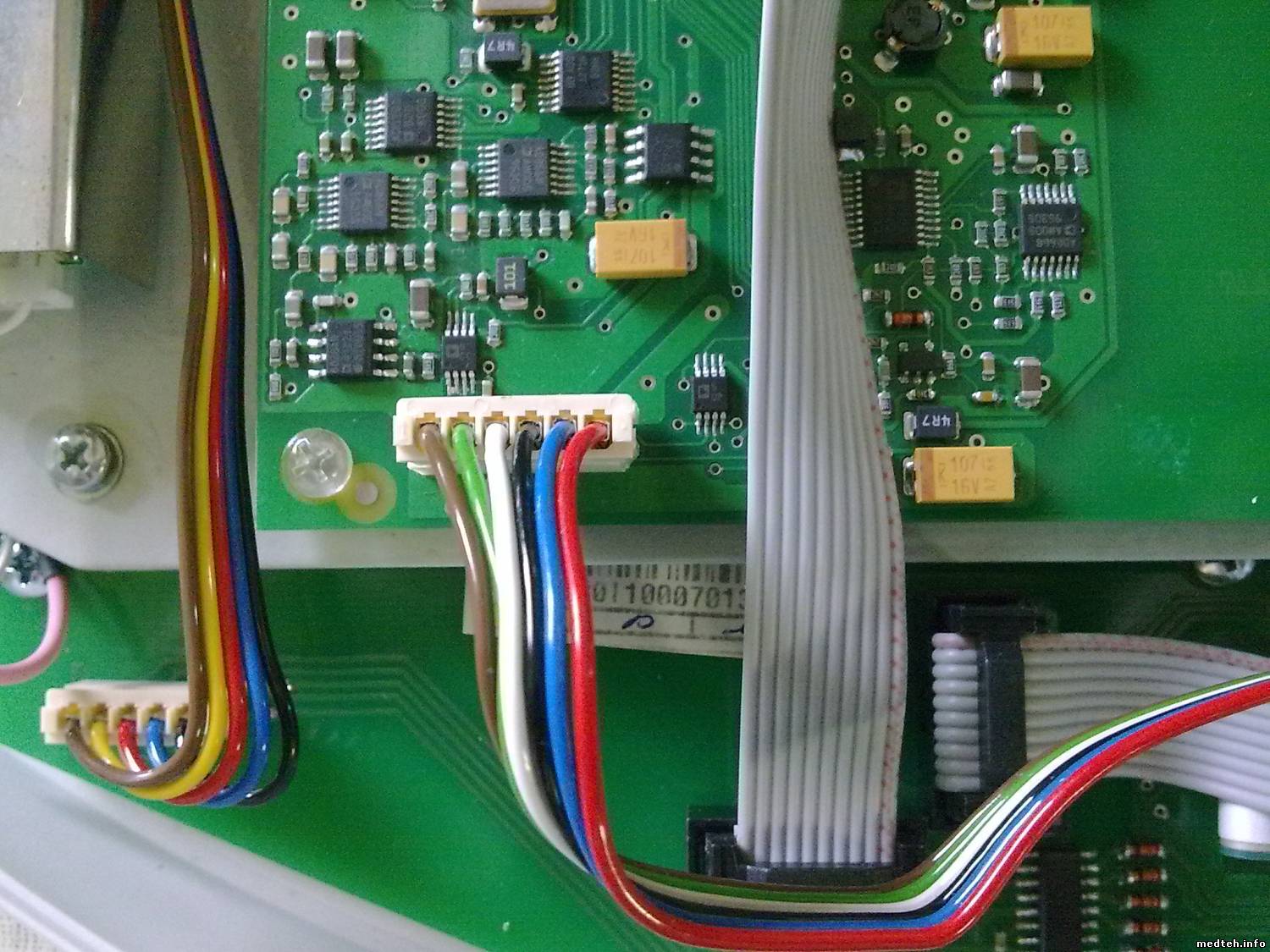

Вот вид на крепление к плате проводов от разъёма датчика сатурации:

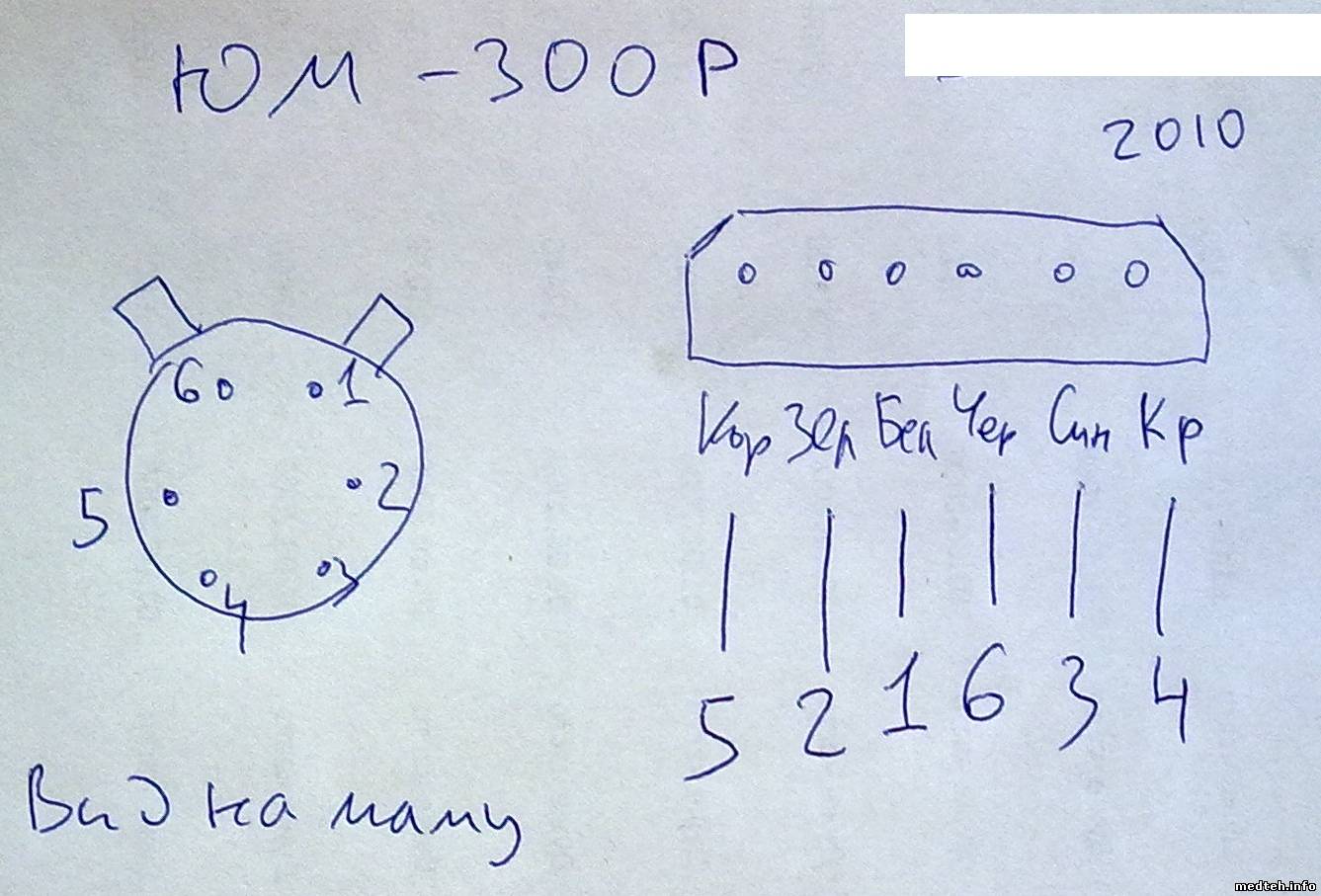

Вот так они прозваниваются:

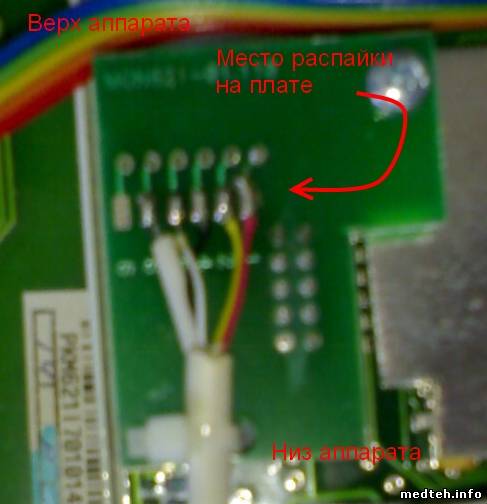

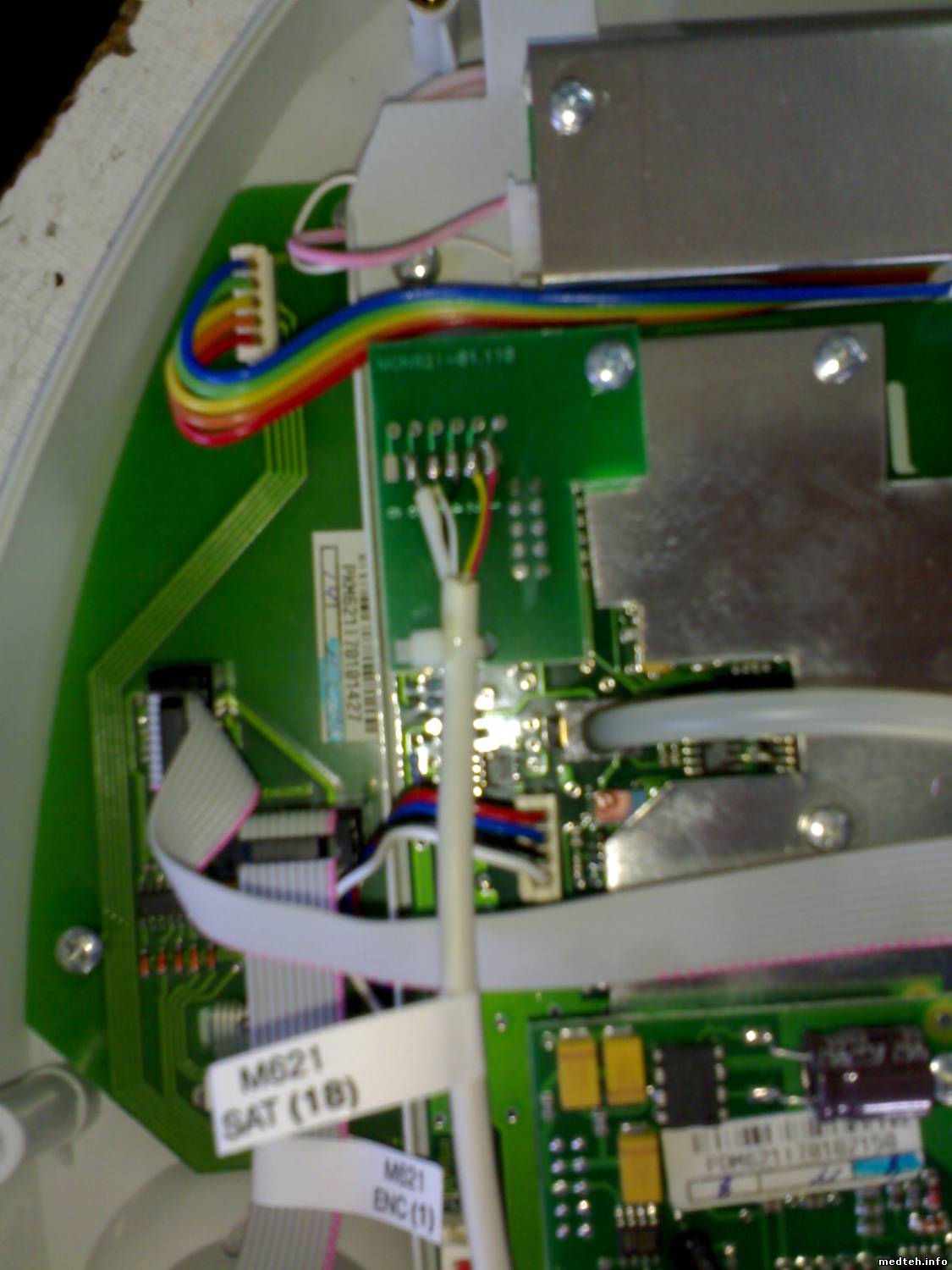

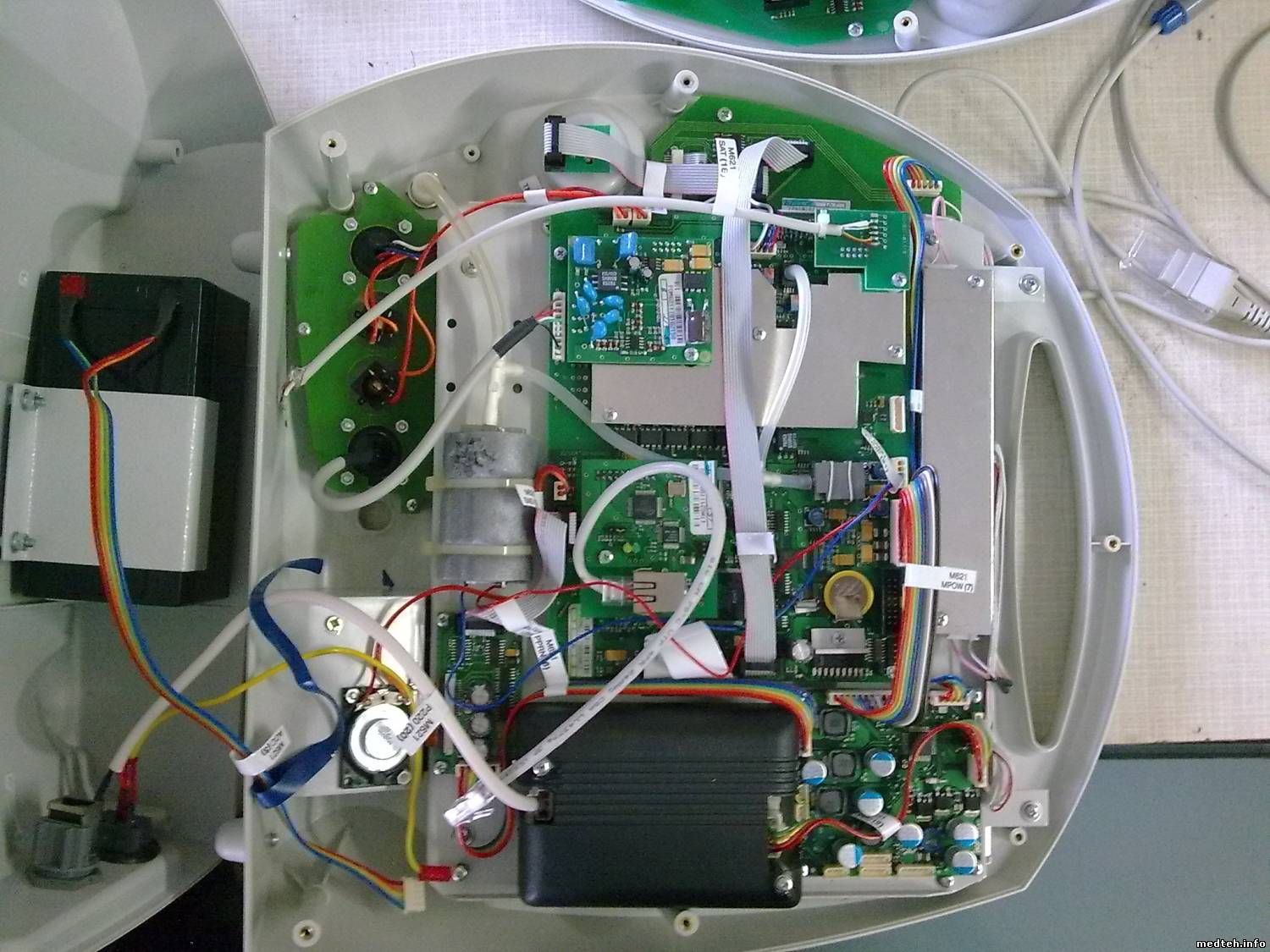

Мне нужна схема распайки для ЮМ-300Т!!! Вот вид на плату:

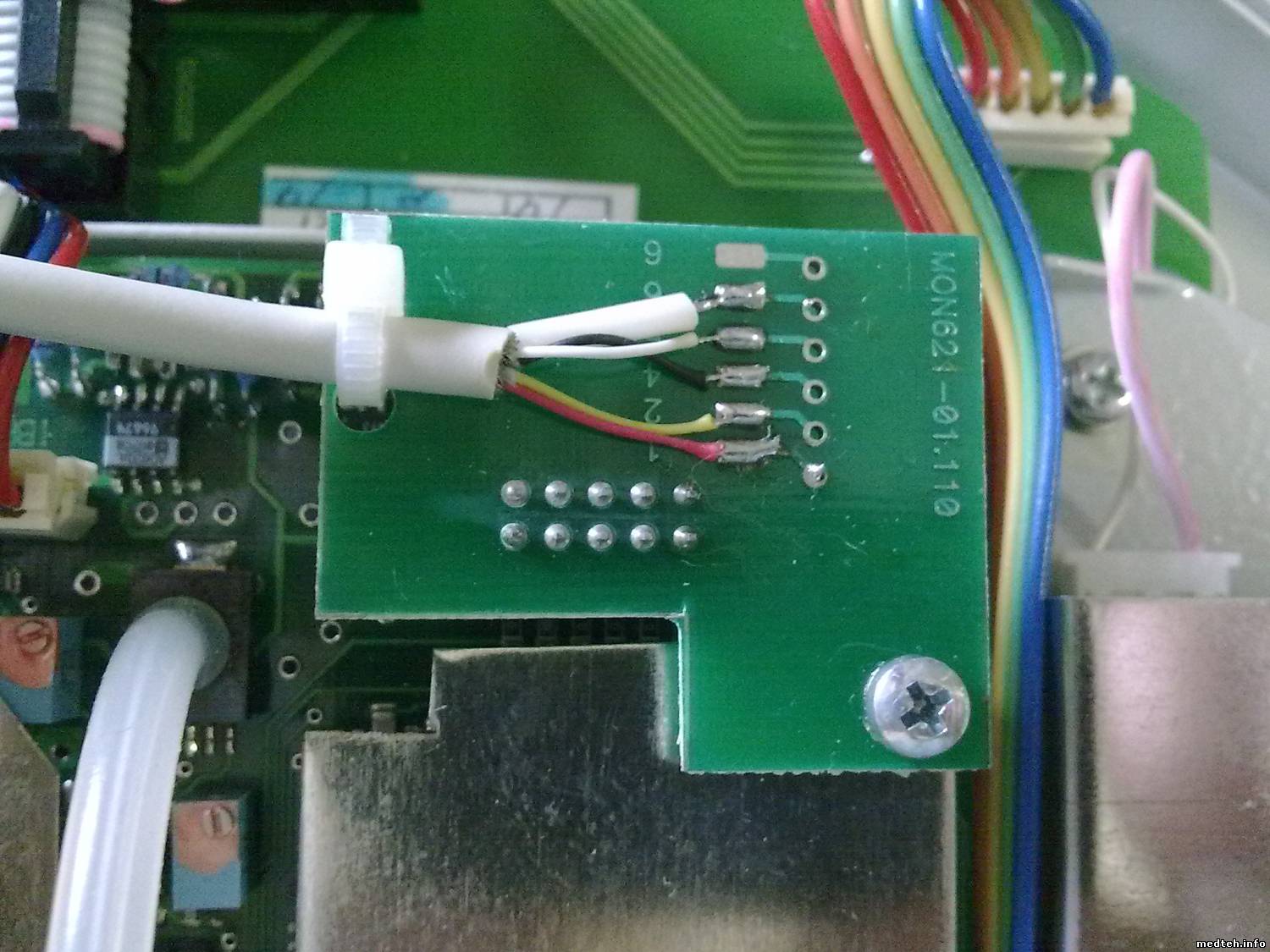

Вот вид на крепление к плате проводов от разъёма датчика сатурации:
2287552.jpg(221Kb) · 8035896.jpg(226Kb) · 7876767.jpg(472Kb) · 5749723.jpg(209Kb) · 3356007.jpg(183Kb)


Сообщение отредактировал mykbor - Понедельник, 01.Окт.2012, 15:22

mykborДата: Четверг, 11.Окт.2012, 15:57 | Сообщение # 5
Стажер
У вас сообщений: 25
ремонтник
На заявках
Украина

Cимферополь
Проблема решена!
Обратился к производителю - помогли -дали схему распайки.
Схему не выкладываю по просьбе производителя и просто нет смысла т.к. ЮМы действительно внутри очень разные.
При обращении, для получения актуальной схемы, необходимо сообщить серийный номер.

OllemedДата: Среда, 17.Окт.2012, 23:05 | Сообщение # 6
Участник
У вас сообщений: 106
инженер
На заявках
Украина

Киев
Согласен, mykbor, на "Ютасе" ребята не жадные, все изменения у них сохраняются, информацией делятся охотно, поэтому при обращении к ним с просьбой желательно указывать не только год, но и месяц выпуска требуемого а-та. Координаты комп. "Ютас": (044)456-9392 - секретарь в приемной; 456-4228 - сервисный отдел. Всем успехов!
