ДШ-08 (не держит скорость ввода препаратов)
u3332006Дата: Понедельник, 25.Фев.2013, 16:02 | Сообщение # 1
Участник
У вас сообщений: 40
медтехник
На заявках
Российская Федерация

белогорск

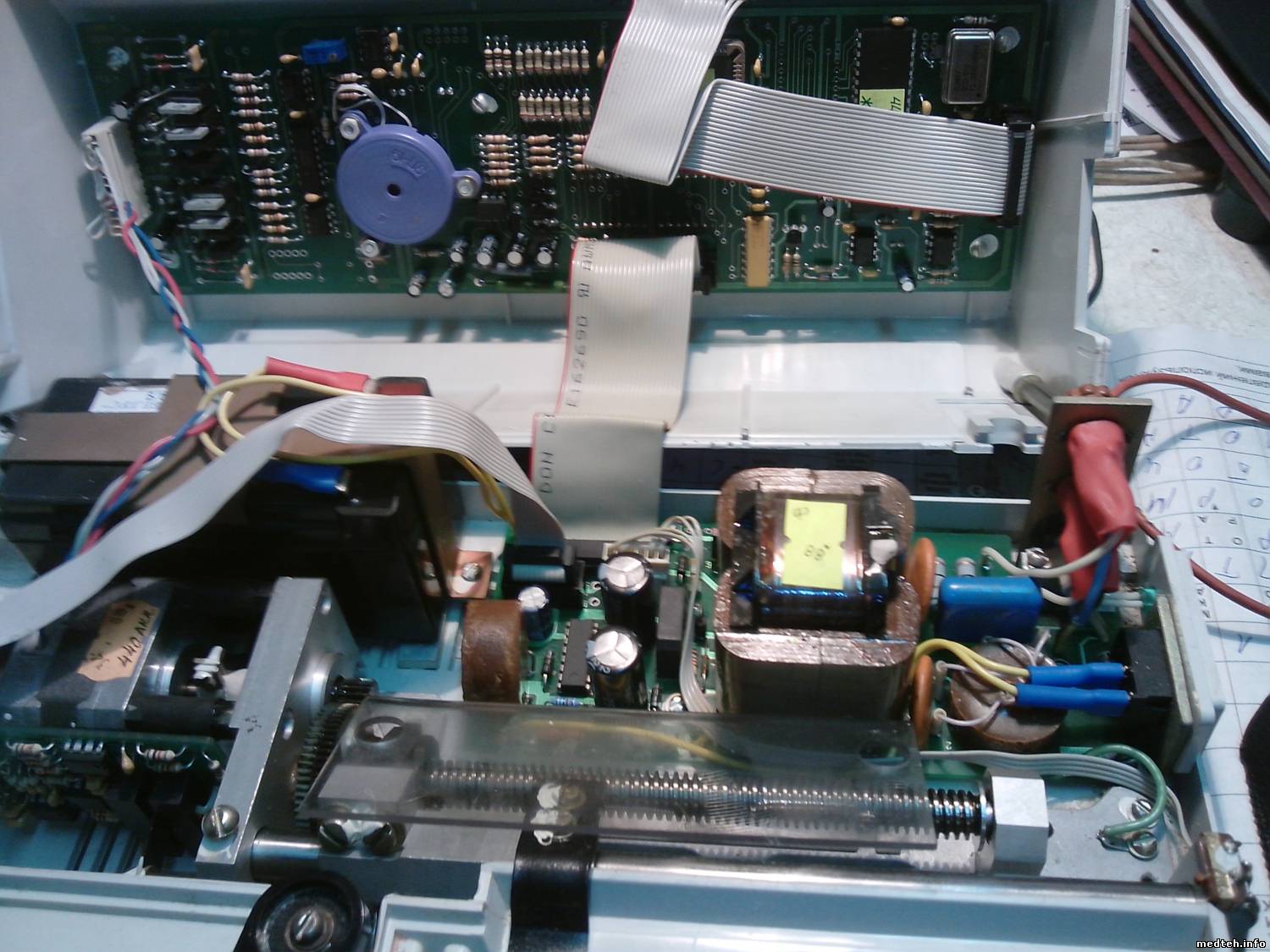

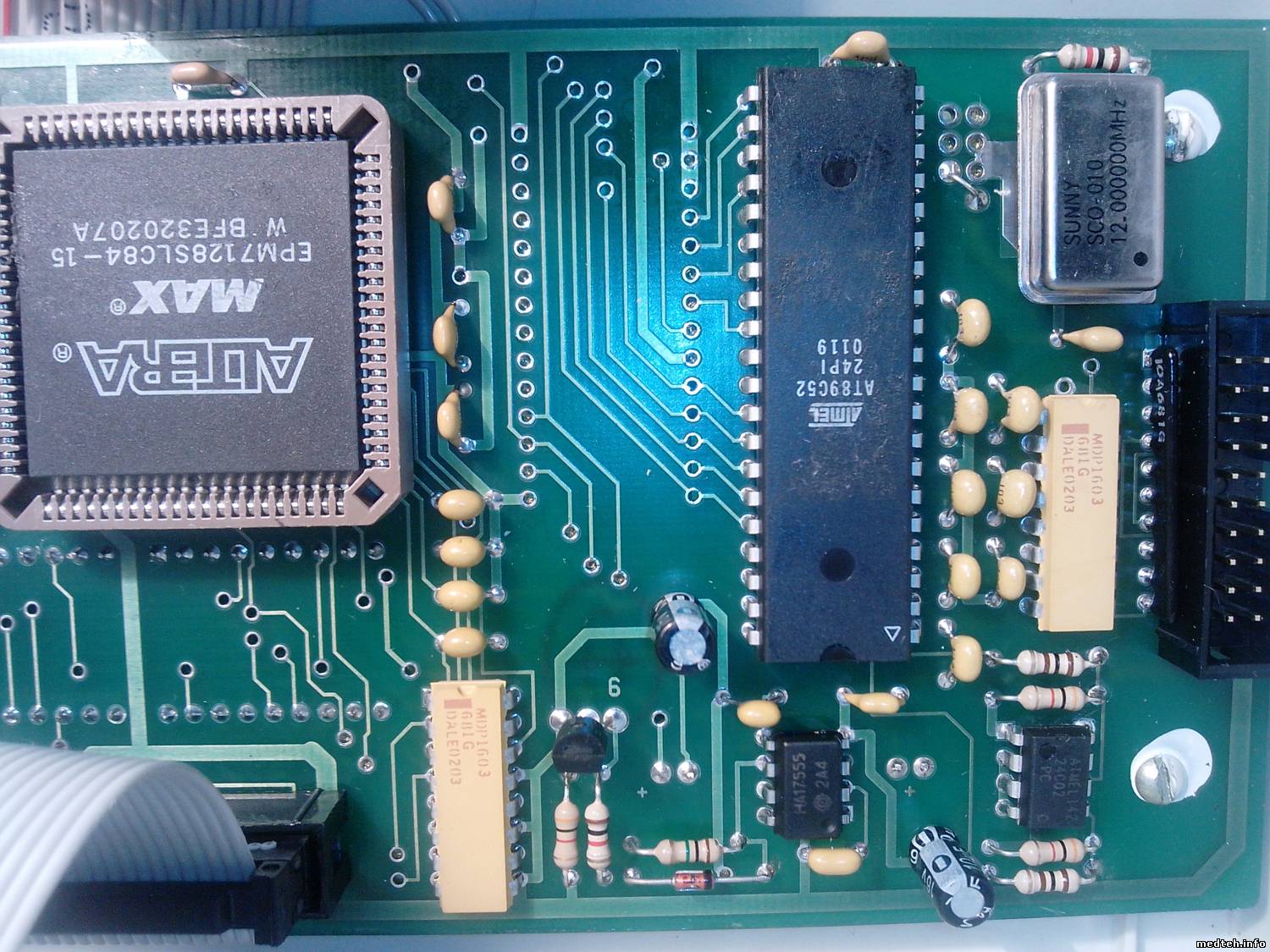

Доброго времени суток.Может не по теме,но у меня проблема с ДШ-08.Сразу прошу простить за бестолковсть, т.к. работаю недавно.Есть 2 аппарата,но оба не держат скорость ввода препаратов.При скорости 100мл/ч 20-ти кубовый шприц загоняют за 13 с копейками минут,а должны по идее за 12.Сколько ни гуглил,схему не нашел,может у кого есть?Где у этих гадов времязадающие цепи?Цепляю фотки платы,пардон за качество,фотал китайским андроидом.Синий подстроечник крутил -безрезультатно.

AlexiumДата: Понедельник, 25.Фев.2013, 16:42 | Сообщение # 2
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата (u3332006)
Синий подстроечник крутил -безрезультатно.

Ну почему безрезультатно - изменили тональность сирены (пьезопищалки). Ну а так, хороший совет - отправляйте на ремонт.
Тип шприца выбран правильно?
Только технически безграмотный человек не знает что такое микроконтроллер,кварцевый резонатор, шаговый двигатель и т.д.

AndrelectronikДата: Понедельник, 25.Фев.2013, 17:39 | Сообщение # 3
Участник
У вас сообщений: 110
Инженер мед-оборудования
На заявках
Российская Федерация

Москва

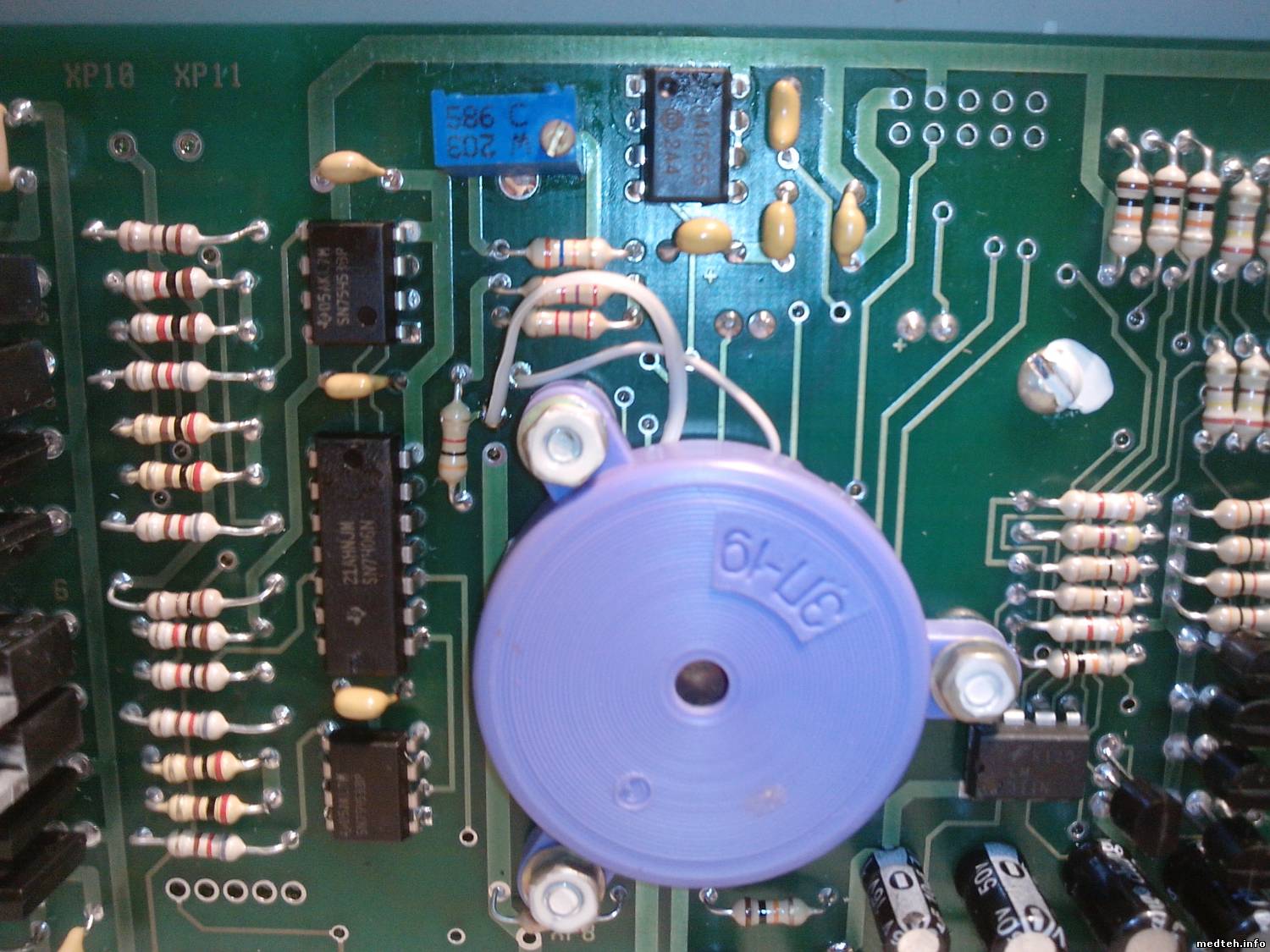

http://www.medteh.info/_fr/55/7829699.jpg

а вот не прогорела ли у Вас микросхемка SN7545 BP слева от подстроечника синего? что то мне видится как будто в ней отверстие щелевое...обычно так они и выгорают...


Сообщение отредактировал Andrelectronik - Понедельник, 25.Фев.2013, 17:40

AlexiumДата: Понедельник, 25.Фев.2013, 18:57 | Сообщение # 4
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата (Andrelectronik)
что то мне видится как будто в ней отверстие щелевое

Больше похоже на канифоль или лак. "Дырка" будет в центре, а не по краю (там ничего нет).

AndrelectronikДата: Вторник, 26.Фев.2013, 13:11 | Сообщение # 5
Участник
У вас сообщений: 110
Инженер мед-оборудования
На заявках
Российская Федерация

Москва

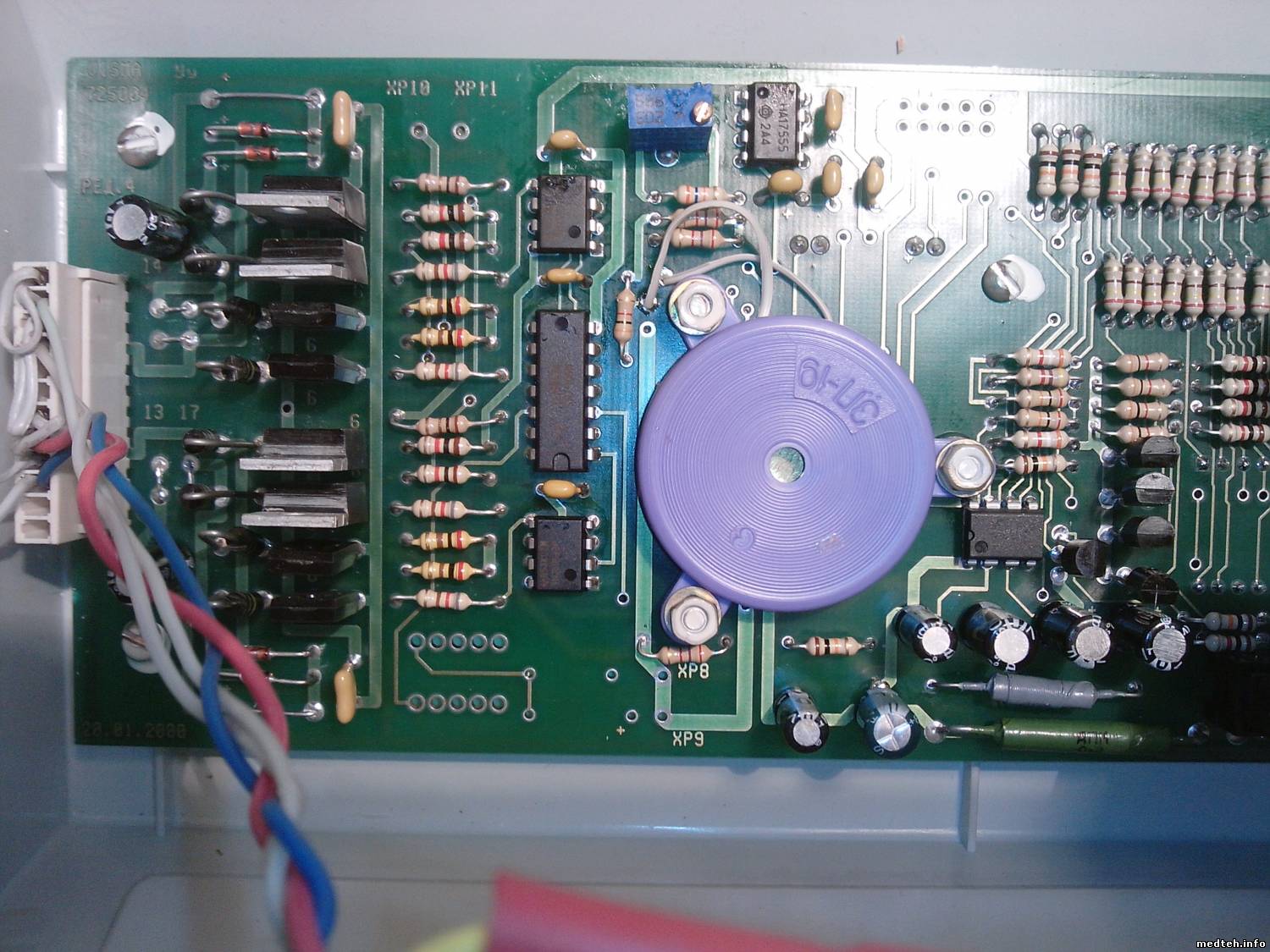

не ту фотку запостил...
http://www.medteh.info/_fr/55/5442748.jpg


Сообщение отредактировал Andrelectronik - Вторник, 26.Фев.2013, 13:54

AlexiumДата: Вторник, 26.Фев.2013, 13:31 | Сообщение # 6
Инженер медтехник
На заявках
Российская Федерация

Саратов
u3332006, пожалуйста скажите маркировку указанных стрелками деталей.

u3332006Дата: Среда, 27.Фев.2013, 16:33 | Сообщение # 7
Участник
У вас сообщений: 40
медтехник
На заявках
Российская Федерация

белогорск
Извините за отсутсвие,загнали в командировку на 2 дня.Andrelectronik это лак.Alexium я конечно безграмотен т.к.плохо выражаю свои мысли.Говоря о времязадающих цепях я имел в виду не RC, а прохождение импульсов.Я думаю раз тактовая присутствует,логика контролера отрабатывает
(скорость,время выставляются),шаговый двигатель топает,то на кварц можно не грешить(или грешить из-за ухода частоты) генератор работает.А при вращении подстроечника даже тональность пищалки не меняется.Тип шприца вообще определяется,просто иногда приходится что нибудь подкладывать чтобы лепесток перекрыл соответствующую пару(разные производители шприцов).Я потому и просил схему чтобы узнать частоту генератора(она ж не одним кварцем определяется) и как работают делители(если таковые имеются).Вернулся поздно,завтра посмотрю маркировку и выложу.С уважением!

u3332006Дата: Четверг, 28.Фев.2013, 07:20 | Сообщение # 8
Участник
У вас сообщений: 40
медтехник
На заявках
Российская Федерация

белогорск
Добавляю маркировку.Попробую даташитить,может разберусь.А жаль что схемы нет.

AlexiumДата: Четверг, 28.Фев.2013, 08:18 | Сообщение # 9
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата (u3332006)
Тип шприца вообще определяется,просто иногда приходится что нибудь подкладывать чтобы лепесток перекрыл соответствующую пару(разные производители шприцов).

И что вы хотите от дозатора?
Геометрия - школьный курс - объем цилиндра - V=пи * r в квадрате * h. Где r -диаметр, а h - длина цилиндра.

Как происходит расчет скорости введения - в шприце запрограммированы "стандартные" диаметры шприцов (диаметр шприца он не измеряет)
Как происходит расчет - Скорость введения (мл/ч) * 4000 / D стд. в квадрате * пи = скорость перемещения поршня шприца (мм/ч). Здесь D стд. - диаметр "стандартного" шприца (мм). Вот скорость перемещения поршня шприца шприцевой дозатор и регулирует.
Если диаметр шприца отличается от "стандартного" - получается систематическая погрешность, которую вы и видите. Берете калькулятор - считаете поправки скорости введения для имеющихся в наличии шприцов - распечатываете и под скотч на дозатор.

u3332006Дата: Четверг, 28.Фев.2013, 16:44 | Сообщение # 10
Участник
У вас сообщений: 40
медтехник
На заявках
Российская Федерация

белогорск
Во блин!Инженер не тот кто все знает,а тот кто знает где об этом прочитать и думает.Настораживает только то, что при закладке 20 кубового шприца он определяется без бумажек-подкладок,а скорость не бьет.И откуда формула.Получается следующее:
Vвведения*4000/D стд.в кв.*пи=V перемещ.
Vвведения=Vперемещ.*Dстд. в кв*пи/4000
Ну Vперемещ. я померяю,а кто такой Dст.
Или тупо замерять скорости введения на всех шприцах всех производителей и обязывать докладывать об изменении поставщиков.
Из документации только отксеренный паспорт с зав.№ и годом выпуска.
А вообще мысль здравая,спасибо Alexium.Будет чуть времени обязательно замерю скорости и отпишусь.

AlexiumДата: Четверг, 28.Фев.2013, 23:10 | Сообщение # 11
Инженер медтехник
На заявках
Российская Федерация

Саратов
Цитата (u3332006)
Из документации только отксеренный паспорт с зав.№ и годом выпуска.

Что в нем сказано по поводу шприцов?

Цитата (u3332006)
Настораживает только то, что при закладке 20 кубового шприца он определяется без бумажек-подкладок,а скорость не бьет

Больше информации.
Закладывайте шприц - скорость введения 10 мл/час - через 6 минут сколько ввел по делениям мл?
Далее - диаметр шприца и расстояние которое прошел поршень за 6 минут.

u3332006Дата: Понедельник, 04.Мар.2013, 07:25 | Сообщение # 12
Участник
У вас сообщений: 40
медтехник
На заявках
Российская Федерация

белогорск
Мм-да.Ученье-свет,а неученых тьма.Это я про себя.Alexium спасибо что толкнули в нужном направлении.Не трожь технику,она не подведет.Нашел в другом отделении нормальный паспорт.Прикрепляю.

djzakdellДата: Понедельник, 20.Янв.2014, 15:58 | Сообщение # 13
Стажер
У вас сообщений: 35
Ремонт медтехники
На заявках
Украина

Кременчуг
Сдравствуйте колеги помогите пожалуйста найти схему на етот апарат ДШ-08.зарание очень благодарин.
