Датчики сатурации - теория, совместимость, ремонт
nabiДата: Пятница, 15.Янв.2010, 23:31 | Сообщение # 1
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Как вы знаете в датчиках сатурации используются два излучателя:
Один красного спектра(светодиод красного свечения),а второй излучатель инфракрасного свечения(светодиод инфракрасного излучения).
Можно мерить сатурацию и одним излучателем красного спектра,но спектр красного света подвержен наводкам от света ламп освещения (видимый спектр света) и поэтому,для достоверного замера сатурации используют излучатель инфракрасного спектра.

Вопрос: "Почему в датчиках сатурации используются два излучателя?"
Может из-за того,что для работы инфракрасного излучателя нужен дополнительный источник света?


Сообщение отредактировал Denkot - Пятница, 22.Мар.2013, 08:36

STarasДата: Пятница, 15.Янв.2010, 23:34 | Сообщение # 2
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Почитай. Не мое - с нета
___.doc (94.5 Kb)


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

SeptДата: Пятница, 15.Янв.2010, 23:40 | Сообщение # 3
OFFлайн
Украина

Житомир
Quote (nabi)
Может из-за того,что для работы инфракрасного излучателя нужен дополнительный источник света?

Нет, он меряет поглощение света кровотоком сразу в двух диапазонах по-моему 650 и 950 нм и прощитывая
разницу выдает результат.

nabiДата: Пятница, 15.Янв.2010, 23:40 | Сообщение # 4
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Quote (nabi)
Можно мерить сатурацию и одним излучателем красного спектра,но спектр красного света подвержен наводкам от света ламп освещения (видимый спектр света) и поэтому,для достоверного замера сатурации используют излучатель инфракрасного спектра.

STaras,на древних датчиках использовали только видимый спектр красного света.Помнишь?
За инфу-спасибо. good drinks

nabiДата: Пятница, 15.Янв.2010, 23:42 | Сообщение # 5
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
Quote (Sept)

Нет, он меряет поглощение света кровотоком сразу в двух диапазонах по-моему 650 и 950 нм и прощитывая
разницу выдает результат.

Sept, эти датчики столько лет ремонтирую с успехом,а этот вопрос только недавно появился в голове. biggrin

STarasДата: Пятница, 15.Янв.2010, 23:45 | Сообщение # 6
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Quote (nabi)
STaras,на древних датчиках использовали только видимый спектр красного света.Помнишь?
- не то что не помню, а никогда не видел. Я ж новичок.


Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

SeptДата: Пятница, 15.Янв.2010, 23:47 | Сообщение # 7
OFFлайн
Украина

Житомир
Quote (STaras)
Я ж новичок.

Издеваешься? biggrin Судя по постам, такого не скажешь. wink

STarasДата: Пятница, 15.Янв.2010, 23:48 | Сообщение # 8
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
В медицине

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

nabiДата: Пятница, 15.Янв.2010, 23:51 | Сообщение # 9
Участник
У вас сообщений: 202
Всего по немногу
OFFлайн
Казахстан

Караганда
STaras, если найду такой датчик,то фото залью.

renmasterДата: Пятница, 15.Янв.2010, 23:56 | Сообщение # 10
OFFлайн
Российская Федерация

Россия
Quote (STaras)
Я ж новичок.

Quote (Sept)
Судя по постам, такого не скажешь.

присоединяюсь к Старшому yes
ладно это тема для меня - НОЛЬ, честно не когда не занимался - дорожка в другую сторону свернула wink blush

STarasДата: Суббота, 16.Янв.2010, 00:06 | Сообщение # 11
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
В электронике с 7 класса. В медицине в плотную - ровно 2 года. Хотя вру. Еще плюс 16 лет - занимался медицинским обеспечением по Чернобылю, а последние 2 уже чиню, чего понакупили. biggrin

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

mykborДата: Среда, 27.Фев.2013, 12:55 | Сообщение # 12
Стажер
У вас сообщений: 25
ремонтник
OFFлайн
Украина

Cимферополь
Здравствуйте форумчане!
Вопрос в тему : В чём различие Неллкоровских датчиков сатурации по расположению ключа(прореза) на коннекторе???

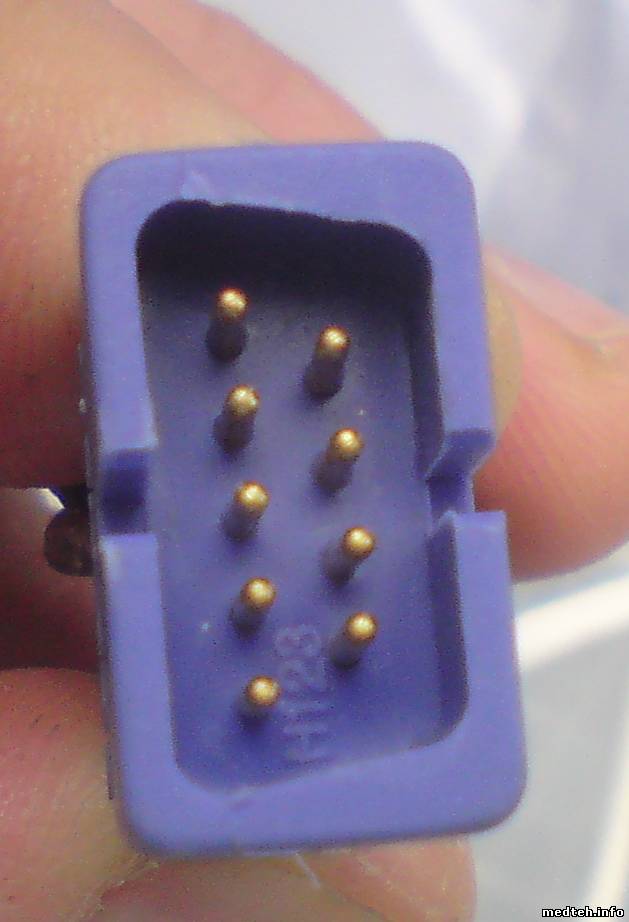

На наших мониторах Colin и Mediana они с двумя ключами(прорезами)

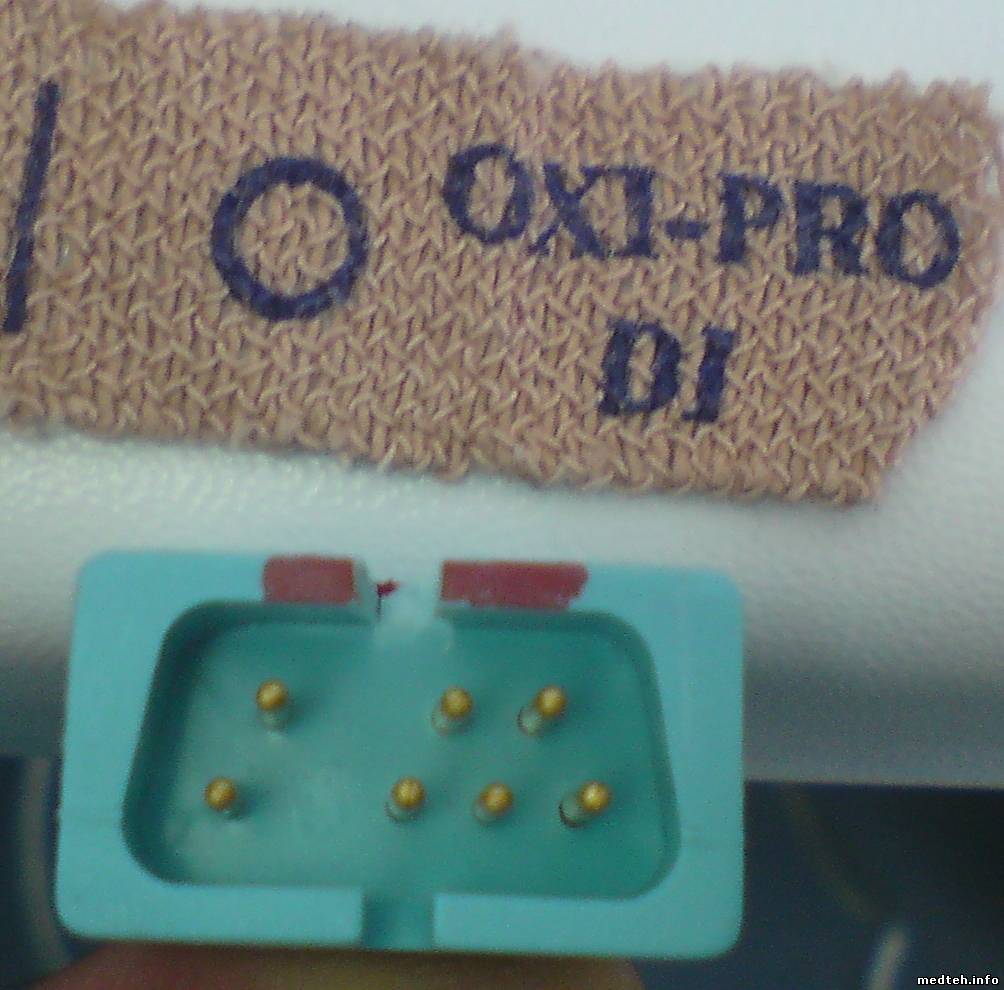

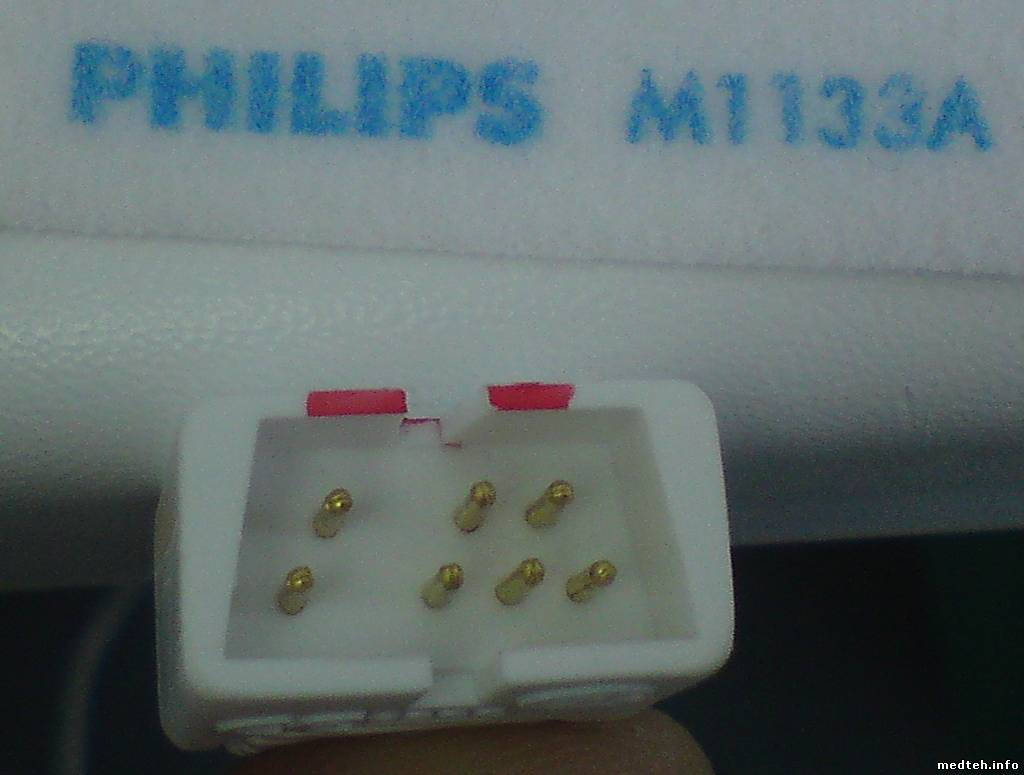

Выдают ошибку при подключении вот таких датчиков с одним прорезом ( прорез отмеченный красным маркером дорезал сам ) :



Сообщение отредактировал mykbor - Среда, 27.Фев.2013, 13:04

AlexiumДата: Среда, 27.Фев.2013, 13:17 | Сообщение # 13
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Сравните распиновку, какой резистор в опознавании? Какую выдают ошибку?

mykborДата: Среда, 27.Фев.2013, 16:08 | Сообщение # 14
Стажер
У вас сообщений: 25
ремонтник
OFFлайн
Украина

Cимферополь
На фиолетовом коннектре резистор 8.3кОм, на белом 6.5кОм, на голубом 7.4кОм
Прозванивается как на схеме из сообщения №2 Датчики
Но есть одна особенность:
В датчике с двухпрорезным ключём при прозвонке ИК-диода мультиметр показывает цифры.ю а при прозвонке красного диода мультиметр ничего не показывает и зажигает красный диод.
В белом датчике (новый филипс, сразу с упаковки!)тоже самое!
В голубом красный диод светится, а ИКдиод почему-то не прозванивается.
Вопрос есть какой-нибудь католог или описание по датчикам? Ключи на разъёмах зачем-то ведь делают! Сам не нашел!!!
В инструкции к монитору Colin есть таблица рекомендованных, но это не лечит:


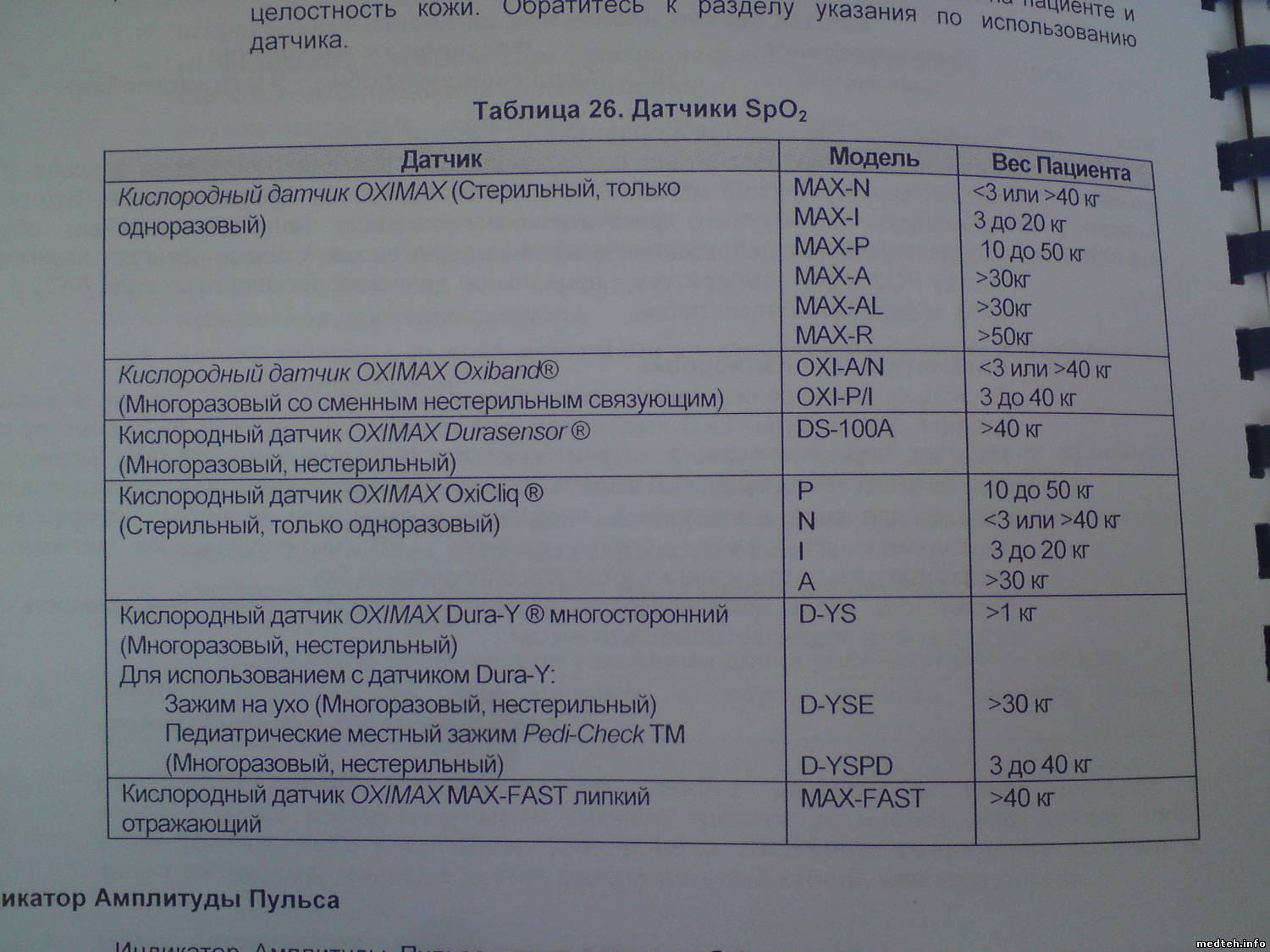

Сообщение отредактировал mykbor - Среда, 27.Фев.2013, 16:48

AlexiumДата: Среда, 27.Фев.2013, 19:52 | Сообщение # 15
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
проверьте звонится ли один из выводов с 8-м выводом датчика.
Цитата (mykbor)
В голубом красный диод светится, а ИКдиод почему-то не прозванивается.

попробуйте вызвонить на другие выводы, в разных комбинациях.

mykborДата: Вторник, 05.Мар.2013, 11:51 | Сообщение # 16
Стажер
У вас сообщений: 25
ремонтник
OFFлайн
Украина

Cимферополь
Все датчики проверены на мониторе ProPaq - все работают!
Прогугливая проблему, узнал что фиолетовый коннектор это не просто красиво, но и ещё и обозначение датчиков с технологией OxiMax. Вкратце: все светодиоды разные, и для повышения точности замеров в коннекторе установлена микросхема с калибровочными данными. И если монитор без этой технологии, то ему всё равно. А если с OxiMax - то подай соответствующий датчик!!!

smyshlyaДата: Четверг, 14.Мар.2013, 11:20 | Сообщение # 17
Стажер
У вас сообщений: 10
god
OFFлайн
Российская Федерация

perm
Сатурация меряется поглощением света сразу в двух диапазонах по-моему 750 и 950 нм, выявляя разницу в показателях, показывает насыщение крови кислородом

DenkotДата: Пятница, 22.Мар.2013, 08:52 | Сообщение # 18
OFFлайн
Российская Федерация

.
поднял тему, ибо датчиков много и постоянно ломаются :)
если кто-то против поднятия - пишите в личку, верну все как было

в настоящее время меня больше интересует вопрос совместимости несовместимого.
а именно datex-ohmeda и nellcor

на датексовском датчике вышла из строя диодная сборка.
она там четырехногая, каждый диод имеет независимые выводы
есть донор, но он неллькор
а там, как известно, двуногая сборка, встречно включенные диоды

вопрос как их подружить между собой?
ведь существуют переходники.
но я не знаю как они работают.

STarasДата: Пятница, 22.Мар.2013, 09:20 | Сообщение # 19
инженер-электроакустика, ультразвук
OFFлайн
Украина

Ровно
Цитата (Denkot)
датчиков много и постоянно ломаются
- значит, и доноров должно быть много. Пусть пошуршат по сусекам и достанут все обломки.
Питание этих диодов идет по разному с аппаратов, поэтому двуногий с четырехногим вряд ли подружатся.

Недавно делал Пульсоксиметр Nellcor-N200, так там в самом кабеле-переходнике вроде тоже чип - идентификатор запрятан.

DenkotДата: Пятница, 22.Мар.2013, 14:56 | Сообщение # 20
OFFлайн
Российская Федерация

.
Цитата (STaras)
Питание этих диодов идет по разному с аппаратов, поэтому двуногий с четырехногим вряд ли подружатся.

Недавно делал Пульсоксиметр Nellcor-N200, так там в самом кабеле-переходнике вроде тоже чип - идентификатор запрятан.

подружить можно все что угодно :)
особенно если знать как работают диоды в датексе
осциллографа нет, к моему позору, а частотомер частоты не кажет - поэтому мне непонятно
по идее, в любой сборке диоды должны работать попеременно независимо от включения - иначе как разделить спектры поглощения на разных волнах? фотодиод везде один, фильтра нет. поэтому они просто обязаны работать попеременно :)
соответственно при переходе на нелькор останется только развести сигнал по-другому

по части чипа - да, в современных идут.
как правило, далласовские однопроводные, как в домофонных ключах
но здесь не тот случай - в датексе чипа нет, поэтому пофиг на него.

Dimitrius_sДата: Понедельник, 25.Мар.2013, 09:23 | Сообщение # 21
Заглянувший
У вас сообщений: 1
Инженер
OFFлайн
Российская Федерация

Краснодар
Доброго времени суток! Может кому поможет следующая информация!

w3erДата: Воскресенье, 31.Мар.2013, 20:30 | Сообщение # 22
Стажер
У вас сообщений: 15
инженер
OFFлайн
Украина

Киев
Подскажите, кто где берет кабель для ремонта датчиков SpO2 - две жилы в экране а внутри еще две жилы в экране, на радиорынке разводят руками.

DimitriusДата: Воскресенье, 31.Мар.2013, 21:47 | Сообщение # 23
У вас сообщений: 411
инженер
OFFлайн
Украина

Украина
Цитата (w3er)
кто где берет кабель для ремонта датчиков SpO2


Из старых негодных датчиков и удлинителей.(Особенно с удлинителей компании ЮТАС, но в связи с резким подорожанием чувствуется что придётся искать альтернативу)

santehnikДата: Вторник, 28.Май.2013, 16:56 | Сообщение # 24
Стажер
У вас сообщений: 21
механик
OFFлайн
Российская Федерация

ха
Цитата (w3er)
Подскажите, кто где берет кабель для ремонта датчиков SpO2 - две жилы в экране а внутри еще две жилы в экране, на радиорынке разводят руками.


я попробовал микрофонный кабель КММ 4*0,35,состоящий из четырех жил сечением 0,35 кв.мм (или есть 4*0,12) и общей оплётки-экрана. Делал на монитор PM8000. Но кабель менял целиком - мониторный штекер аккуратно разбирал и распаивал, а 9-пиновый разъём распиливал аккуратно вдоль, запаивался и склеивал потом обратно.. Дело не благодарное но 2 года пашет.. тьфу тьфу.

georgiykazДата: Вторник, 22.Окт.2013, 09:04 | Сообщение # 25
Участник
У вас сообщений: 209
Инженер ЭМА
OFFлайн
Казахстан

Алматы
Как думаете коллеги , если коннектор от одноразового датчика нелкор охи макс отрезать и переставить на любой другой датчик многоразовый ( пальчиковый - прищепка)
например масимо - кто нибудь делал это ( как правильно перепаять ?)

DenkotДата: Вторник, 22.Окт.2013, 12:27 | Сообщение # 26
OFFлайн
Российская Федерация

.
там основные грабли в подключении светодиодов. Фотодиод везде одинаково подключен. А светодиодов два. Нелькор с нелькором скорее всего срастется. А вот при сращивании нелькора с омедой могут быть траблы. Слишком уж разно светики подключены у них. У омеды я встречал параллельное включение с общим контактом, а у нелькора - встречно-параллельное с запиткой переменным током. Поэтому слово "любой" тут не звучит. Сходные датчики легко подключить, а разнородные - труднее.

georgiykazДата: Среда, 23.Окт.2013, 08:17 | Сообщение # 27
Участник
У вас сообщений: 209
Инженер ЭМА
OFFлайн
Казахстан

Алматы
Друг,спасибо за ответ , а какие датчики сходные ? есть ли схема подключения сходных датчиков ?
Вопрос стоит так на мониторах Dash 3000 - не вмдит ни один датчик SPo2 кроме нелкоровскмх . Вот и появилась идея переделать на нелкоровские коннектора т.к. там встроенный чип говорят.

MedserviceДата: Понедельник, 20.Июл.2015, 18:42 | Сообщение # 28
Заглянувший
У вас сообщений: 1
Директор компании по ремонту
OFFлайн
Казахстан

Актобе
Добрый день! При подключении датчика SpO2 на аппарат Infinity Vista выходит ошибка датчик не masimo, можно убрать эту ошибку?

cheburekДата: Суббота, 16.Апр.2016, 17:49 | Сообщение # 29
Участник
У вас сообщений: 85
Техник
OFFлайн
Российская Федерация

Россия
День добрый друзья!

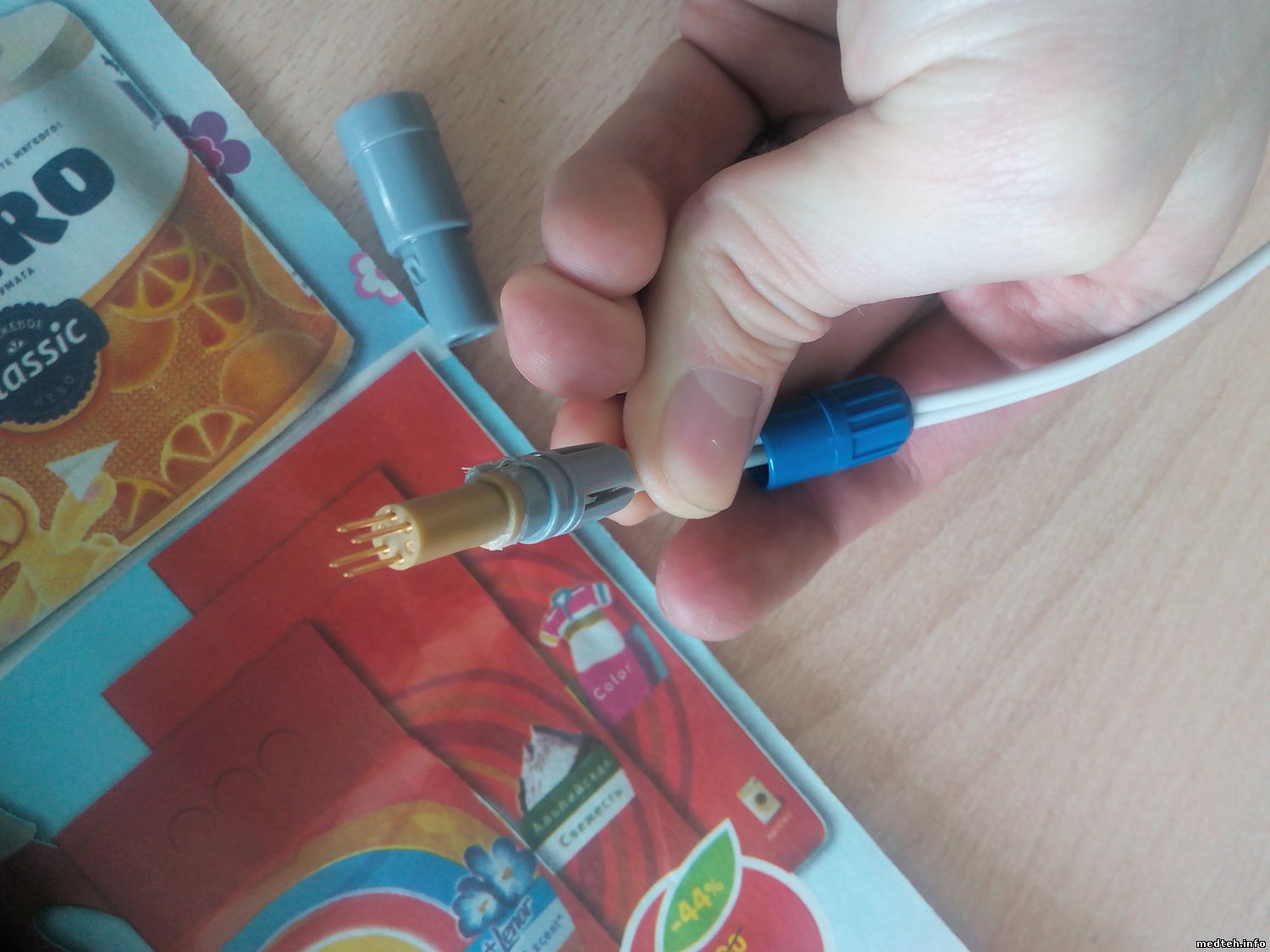

Вопрос у меня такой вот штекер датчика возможно где то приобрести отдельно?
Или починить например. Монитор goldway.

AlexiumДата: Суббота, 16.Апр.2016, 17:55 | Сообщение # 30
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата cheburek ()
Вопрос у меня такой вот штекер датчика возможно где то приобрести отдельно?
Или починить например. Монитор goldway.

Разъем типа Lemo Redel P. Цена покупки разъема сравнима с покупкой нового "пульса". Ищите у кого есть списанный датчик.

МастерБакуДата: Суббота, 16.Апр.2016, 18:09 | Сообщение # 31
У вас сообщений: 11279
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата Alexium ()
Цена покупки разъема сравнима с покупкой нового "пульса"
китайцы нас спасут

cheburekДата: Суббота, 16.Апр.2016, 18:52 | Сообщение # 32
Участник
У вас сообщений: 85
Техник
OFFлайн
Российская Федерация

Россия
МастерБаку, Alexium, премного благодарен)

VeraChuДата: Четверг, 09.Июн.2016, 13:03 | Сообщение # 33
Заглянувший
У вас сообщений: 2
Пользователь мед.техники
OFFлайн
Российская Федерация

Тула
Добрый день! Подскажите, пожалуйста, что делать!
Имеется пульсоксиметр портативный Choicemmed MD300M и датчик к нему в комплекте многоразовый. Так как датчик регулярно отходит от ножки (неонатальный датчик), заказали одноразовые фирмы BCI. Эти датчики работают ровно 12 часов. Заказали другие одноразовые- MAX-N-I OxiMax, но аппарат эти датчики не видит! При этом сам датчик горит. Можно ли как-то поменять штекеры (или как это называется) у одноразовых датчиков- ведь китайские датчики пульсоксиметр видел... или дело в приборе? Может лучше другой аппарат приобрести?

Serov-OVДата: Воскресенье, 12.Июн.2016, 15:22 | Сообщение # 34
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация

Котовск
Цитата VeraChu ()
Заказали другие одноразовые- MAX-N-I OxiMax, но аппарат эти датчики не видит! При этом сам датчик горит. Можно ли как-то поменять штекеры (или как это называется) у одноразовых датчиков- ведь китайские датчики пульсоксиметр видел...
Существует "Адаптер для использования технологии Oximax с датчиками Nellcor non Oximax" (стр.32). Не удаётся прикрепить файл 5,1 МБ.


Сообщение отредактировал Serov-OV - Воскресенье, 12.Июн.2016, 15:30

генаfДата: Понедельник, 13.Июн.2016, 06:15 | Сообщение # 35
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация

Цитата Serov-OV ()
Не удаётся прикрепить файл 5,1 МБ.


разместите на файлообменнике и укажите ссылку drinks

Serov-OVДата: Понедельник, 13.Июн.2016, 19:24 | Сообщение # 36
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация

Котовск
генаf, спасибо. Ссылка для скачивания https://yadi.sk/d/1FRTDNPMsTKxe

Serov-OVДата: Понедельник, 13.Июн.2016, 21:20 | Сообщение # 37
Завсегдатай
У вас сообщений: 220
медтехник
OFFлайн
Российская Федерация

Котовск
Цитата VeraChu ()
китайские датчики пульсоксиметр видел... или дело в приборе? Может лучше другой аппарат приобрести?
Дело не в приборе, а в закупленных датчиках.
Скорее всего датчики сделаны по технологии non Oximax, в отличии от закупленных Вами MAX-N-I OxiMax (технология Oximax). Для проверки этого предположения попробуйте подсоединить к пульсоксиметру датчик DS-100А («прищепка», самый распространённый). Если заработает, значит, предположение верно.
Для Choicemmed MD300M подходят датчики М-50 (с разными буквами А…Н).
Описание датчика М-50
http://www.pulsoksimetr.biz/media/instr_M-50C.pdf

VeraChuДата: Понедельник, 13.Июн.2016, 22:06 | Сообщение # 38
Заглянувший
У вас сообщений: 2
Пользователь мед.техники
OFFлайн
Российская Федерация

Тула
Большое спасибо за помощь! М50 шёл в комплекте к пульсоксиметру + заказывали манжетку для новорожденных.

Сообщение отредактировал VeraChu - Понедельник, 13.Июн.2016, 22:17

JustmooseДата: Суббота, 23.Июл.2016, 11:27 | Сообщение # 39
Стажер
У вас сообщений: 9
Врач
OFFлайн
Российская Федерация

Майкоп
Здравствуйте.
Есть необходимость заказать датчик SpO2 для монитора Nihon Kohden Vismo PVM 2703K из за бугра (из соображений экономии средств, в каком-нибудь дельрус он стоит на порядок дороже).
Модель датчика TL-201T (https://www.amazon.com/gp/product/B00OTX3PFQ). Судя по разъему, датчик должен подойти, но нет ли тут подводных камней? Возможна ли несовместимость с монитором?
На сайте производителя вопрос задал, но ответа нет.

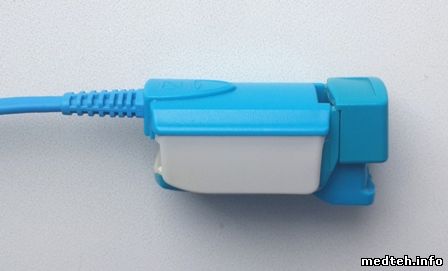

Штатный датчик на фото.

DawasДата: Понедельник, 25.Июл.2016, 08:28 | Сообщение # 40
Участник
У вас сообщений: 148
Электронщик-программист
OFFлайн
Российская Федерация

Иваново
Justmoose,
Возможно будет врать. Нужно сравнить параметры (длины волн и интенсивность свечения) у светодиодов обоих датчиков, чувствительность сенсора.
так же, возможно, в разъём впаян резистор для определения монитором типа датчика (свой-чужой) нужно сравнить их номиналы.
А лучше - заказать оригинал - мы всё-таки тоже ответственны за жизнь пациентов, которые будут подключены к прикроватнику...


Сообщение отредактировал Dawas - Понедельник, 25.Июл.2016, 08:31

Форум медтехников » Медицинское оборудование (тех. разделы) » Реанимационное оборудование » Датчики сатурации - теория, совместимость, ремонт (все о SpO2)
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Стерилизатор паровой ...[GarilL (29.Мар.2024)]
2. Универсальный дозимет...[armangrad (29.Мар.2024)]
3. Стоматустановка Chira...[ivan66 (29.Мар.2024)]
4. Анализатор иммунофере...[pmtlab (29.Мар.2024)]
5. Программа eFilm[Serg88 (28.Мар.2024)]
6. УЗИ Mylab 50 ф.ESAOTE...[valentin17 (28.Мар.2024)]
7. Источник света (освет...[РемБаза (28.Мар.2024)]
8. Анализатор биохимичес...[Crossword (27.Мар.2024)]
9. Стерилизатор паровой ...[homen (27.Мар.2024)]
1. ГП 40 МО[19.Мар.2024]
2. Сервисный мануал пере...[07.Мар.2024]
3. Hitachi Noblus TECHNI...[07.Мар.2024]
4. Руководство Пользоват...[06.Мар.2024]
5. Сервисная инструкция ...[01.Фев.2024]
6. Сервисный мануал Sysm...[11.Янв.2024]
7. УЗТ 1.07Ф (схемы)[06.Дек.2023]
8. ПО для OEC 9800 9900 ...[04.Ноя.2023]
9. мануал[31.Авг.2023]
10. GE OEC 9900 Сервисные...[23.Авг.2023]
1. Suzumi[29.Мар.2024]
2. KrakenMup[29.Мар.2024]
3. Биггиз123[28.Мар.2024]
4. RestorG[28.Мар.2024]
5. vmpprogr[28.Мар.2024]
6. semen81[28.Мар.2024]
7. kostushka[27.Мар.2024]
8. Avames[27.Мар.2024]
9. vyugov[27.Мар.2024]
10. avch[27.Мар.2024]
МастерБаку[581]
Yulana34[177]
Serg74[160]
Dimitrius[129]
РОМУЛ[120]
bektyish[118]
naves[117]
madmac[116]
Алекс-200[114]
генаf[112]
